Технология процесса
Монтаж полипропиленовых труб – несложный процесс, в котором правильное использование насадок является одним из ключевых моментов. Для соединения труб, изготовленных из полипропилена, необходимо пройти ряд этапов.
- Нарезка трубы. Если приходится прокладывать трубопровод большой протяженности, а также, когда требуются его изгибы, то трубу следует нарезать на соответствующие куски. Должно быть исключено наличие заусенцев. С торцов трубы снимаются фаски.
- Очищение. Торцы соединяемых труб должны быть очищены от грязи, пятен масла, пыли и следов ржавчины. Это является гарантией получения качественного и герметичного шва. Финишную очистку можно производить с помощью наждачной бумаги.
- Установка насадок требуемого размера.
- Включить паяльник с установленной на нем насадкой в сеть.
- При наличии у паяльника функции терморегулирования следует выставить необходимую температуру. При ее отсутствии надо убедиться в том, что на паяльнике загорелся соответствующий индикатор красного цвета. После этого необходимо немного подождать, чтобы тэн успел нагреться. После этого лампочка индикатора погаснет.
- В насадку вставить конец трубы и подержать ее там несколько секунд, что будет достаточным для плавления полипропилена.
- С помощью разогретых фитингов соединить трубы.
- После сварки труб необходимо дать минимум одну минуту для их остывания. В это время нельзя вращать трубы и сдвигать их.
Необходимо помнить, что насадки перед началом процесса должны быть надежно закреплены.
Виды паяльников
Сварочные паяльники для пайки полипропиленовых труб представлены обычными электрическими нагревателями, внутри них встраивается автоматический регулятор, который контролирует и регулирует температуру пайки. Главная задача паяльников для сварки, которые используются при монтировании трубопровода – поддержание на необходимом уровне температуры нагрева рабочей поверхности, а именно 260 градусов.
Паяльники для полипропиленовых трубопроводов состоят из корпуса и рукоятки. Внутри корпуса размещаются электрические детали, которые обеспечивают стабильную работу. Спереди у аппарата располагается нагреватель, к которому прикрепляются рабочие насадки. В зависимости от диаметра труб изменяются и сами насадки. Вне зависимости от вида, все устройства паяльники для полипропиленовых труб работают по одному и тому же принципу. Сначала элемент нагревает поверхность трубы до температуры, которая выставляется на терморегуляторе, затем выключается. Если не сможете выбрать утюги для пайки полипропиленовых труб, какой лучше других, помните, что показатели для различных работ меняются.
В некоторых моделях паяльников для сварки полипропиленовых труб при остывании не более, чем на 5 градусов, электронная схема или термостат снова включает нагреватель до максимального разогрева. Потребителям доступны приспособления для пайки полипропиленовых труб, которые различаются по типу своего нагревательного элемента, а именно:
- паяльники для труб из полипропилена с нагревателем цилиндрической формы, насадки на нагреватель надеваются как хомут на трубу;
- паяльники с нагревателем, который выглядит как плоская плита. На плите присутствуют отверстия для крепления насадок. Из-за подобного вида паяльники могут также называться «утюгом» для пайки полипропиленовых труб.
В магазинах можно найти приборы отечественного и зарубежного производства
Но важно обращать внимание на качество и стоимость, а не только на страну-изготовителя
Внешний вид и форма паяльника никак не влияет на качество спайки труб
Как паять полипропиленовые трубы
Начинающему мастеру вполне под силу спаять трубы самостоятельно. Существует поэтапная технология пайки полипропиленовых труб. Можно потратить время, и преодолев неизбежные ошибки, научиться создавать надежные и прочные соединения полипропиленовых труб своими руками, или обратиться за помощью к специалистам. Впрочем, технология пайки полипропиленовой трубы не такая уж сложная, и соединить между собой две пластиковых трубы при помощи фитингов можно даже без особого опыта.
Важно знать, и чем паять полипропиленовую трубу. Как правило, любитель использует дешевое, некачественное оборудование, профессионал – дорогое и престижное
Но дело не столько в стоимость, сколько в качестве нагревательного прибора и насадок. От этой техники зависит, насколько хорошо будут прогреваться соединительные элементы и трубы.
Качество соединения труб во многом зависит от применяемого оборудования
Основные ошибки начинающего мастера, и неправильная пайка трубы полипропиленовой заключаются в таких ситуациях:
- трубы пнд надежно схватываются между собой слоем расплавленного пластика, поэтому не нужно прокручивать трубы в фитингах во время остывания. Запаять качественно в этом случае не удастся, спайка трубы из полипропилена с фитингом будет хрупкой, и через некоторое время потеряет герметичность;
- пайка полипропиленовых труб своими руками предусматривает разное время прогрева фитингов для труб разного диаметра, и нельзя как перегреть трубу или фитинг, так и недостаточно прогреть. Можно предварительно потренироваться паять полипропиленовую трубу и фитинги, и проверить получившееся соединение, разрезав его по длине ножовкой;
- пайка трубы из полипропилена или пнд трубы возможна только после предварительной подготовки самой трубы. Соединение не будет прочным, если соединяемые элементы (фитинг и трубу) предварительно не обезжирить в местах пайки;
- край трубы, обрезанный ножовкой или другим инструментом, обязательно нужно зачистить, удалив заусенцы и проверив геометрию среза. Правильный срез имеет форму круга, и выполнен под углом 45˚ к плоскости трубы. Паяние полипропиленовой трубы, имеющей форму овала на плоскости среза – верный путь к некачественному соединению;
- во время прокладки магистрали нужно следовать от источника к потребителям, реализуя соединения в тех местах, где удобно будет работать с паяльником для пластиковых труб;
- традиционная ошибка новичка – монтаж системы в холодное время года. Многие по неопытности не знают, при какой температуре нельзя паять полипропиленовую трубу, а между тем такие изделия чувствительны к холоду и надежно соединить их не удастся. Опытные мастера при температуре воздуха ниже +5С такие работы не проводят.
Надежное соединение можно получить только при правильной обработке среза трубы
Правила пайки полипропиленовой трубы допускают способ раздельного прогрева фитинга и трубы. Этот способ можно использовать, если другой возможности создать надежное соединение не остается. Например, так паяют пнд трубы в местах, к которым ограничен доступ – в пространстве между стен или для врезки отводного тройника в существующую систему.
Производители устройства
Задумываясь над тем, какой выбрать паяльник для полипропиленовых труб, кроме изучения характеристик того или иного инструмента, обращается внимание и на имя его производителя. Во многом от торговой марки зависит качество изделия, а значит, и срок его работы
В случае поломки именитые бренды гарантируют его замену или быстрый ремонт.
Но при выборе очень трудно судить о качестве паяльника по стране изготовления. Так как многие торговые марки Европы и США располагаются на территории Китая. Связано это с удешевлением себестоимости продукции из-за высокой конкуренции. Причём это справедливо даже для российских компаний.
Традиционно лучший инструмент для пайки делается компаниями из Европы. По отзывам потребителей можно составить следующий негласный рейтинг стран:
- Германия.
- Чехия.
- Голландия.
- Турция.
- Россия.
- Китай.
Безупречной сборки и довольно надёжными являются модели германских производителей. Из их компаний выделяются торговые марки: Eltos и Rothenberger. Продукция этих фирм рассчитана как на профессиональное использование, так и бытовое. Чехию на рынке представляет всемирно признанная фирма Dytron. Но выпускает она профессиональные наборы, позволяющие спаивать трубы до 125 мм. Их специально автоматизированная система контроля отслеживает время нагрева, перестановки и остывания, делая работу по пайке очень простой.
На рынках также можно встретить продукцию компании Wavin. Эта фирма не только производит высококачественное оборудование для сварки, но и сама является изготовителем пластиковых труб. Турецкие фирмы Valtec, Candan, Cobra зарекомендовали себя производителями надёжного инструмента с хорошим запасом мощности. Цена на их продукцию демократична.
В бюджетном классе инструментов существует большое количество фирм, изготавливающих паяльный инструмент
Их качество изделий находится примерно на одном уровне, но при этом стоит обратить внимание на польские марки — YATO и LUND, китайские — Sturm, Fora, Enkor, а также российские — «Зенит» и «Витязь». Приборы, выпускаемые этими компаниями, привлекают ценой и имеют довольно приличное качество, обеспечивая высококачественную спайку
Комплектация и качество насадок
Насадки для паяльника, как правило, продаются в комплекте с ним. При выборе набора следует присмотреться и к комплектации и к качеству насадок. Очень часто в комплекте с паяльником продаются комплектующие самых ходовых размеров – 16, 25, 32. Это самые распространенные размеры для полипропиленовых трубопроводов в частных домах.
Если этот диапазон будет достаточным, то нет смысла покупать более дорогой набор. В крайнем случае, можно выбрать и докупить насадку большего размера отдельно.
В этом случае надо, чтобы мощность прибора была достаточна для ее нагрева. Правда, пара хороших головок может стоить, как и весь бюджетный паяльный набор целиком.
На круглый паяльник для труб производятся насадки в виде колодок, закрепляющихся на жале и обжимающих его при помощи крепежных винтов.
Насадки должны быть из легкого металла или сплава, с хорошей теплопроводностью. Только тогда они смогут быстро нагреваться до заданного значения температуры.
Кроме этого, необходимо учесть материал покрытия насадок и толщину его слоя. Часто головки покрыты тефлоновым слоем, что позволяет использовать их многократно без потери свойств.
Более дорогие насадки на паяльники обработаны металлизированным тефлоновым покрытием, которое еще крепче.
Если покрытие повреждено, полипропилен начинает налипать на металл насадок, постепенно подгорает и качество следующих соединений значительно ухудшается.
Моё знакомство с полипропиленом
Первый раз в жизни мне пришлось взять паяльник для пластиковых труб в 2006 году. Я тогда зарабатывал на монтаже гипсокартона в Краснодаре.
Ко мне обратился заказчик и попросил сделать потолок из гипсокартона в квартире, которая находилась в Анапе. Пока я делал гипсокартон, заказчик попросил меня сделать разводку водоснабжения в квартире.
На мои отговорки, что я такое никогда не делал, заказчик отмахнулся и сказал, что паять полипропилен проще простого. У него был свой магазин сантехники в Краснодаре, поэтому он прислал мне кучу разнообразных фитингов и полипропиленовых труб, 20 и 25 диаметра.
Также мне привезли сварочный аппарат Экопластик, который тогда стоил около 10 000 рублей, если мне не изменяет память.
Я так понял, что у заказчика был сезон, все мастера были заняты в Краснодаре, поэтому он доверил сделать водопровод мне. Немного потренировавшись, у меня получилось сделать водопровод, который и по сей день работает и нигде не протёк. Это я точно знаю, потому что с заказчиком до сих пор общаюсь.
Потом мне ещё где-то попадались какие-то объекты, где нужно было паять ппр, но это были шабашки, в основном я зарабатывал на ремонте квартир. Монтажом систем отопления начал заниматься через пару лет после знакомства с Александром Кузнецовым, автором одноимённого канала на ютубе, в 2009 году. И мы с ним до сих пор работаем вместе.
К тому времени у моего сварочника Экопластик сгорела плата, денег особо не было и мы сваривали полипропиленовые трубы турецкими паяльниками. Их ещё часто называют утюгами за схожую форму нагревательного элемента.
Как выбрать инструмент
Решив приобрести аппарат для пайки полипропиленовых труб, сразу оказываешься перед двумя вопросами: «Какой лучше купить?» и «Как определиться с критериями выбора?».
Ниже будут обозначены самые важные технические характеристики, на которые следует опираться при покупке устройства.
Мощность. Исходя из этого фактора, паяльники можно разделить на два вида. Первый вид – это те устройства, мощность которых до 1000 Вт. Они обычно обладают одним нагревательным элементом и, соответственно, уступают второму виду устройств, у которых мощность доходит до 2000 Вт. В таких инструментах находится два ТЭНа. Если паяльник требуется для профессиональной деятельности, то, конечно, желательно не экономить и выбирать модель с большой мощностью. Если же инструмент приобретается для домашних целей, то вполне сойдет устройство, где ТЭН один.
Диаметр пайки. Достаточно важный параметр, так как исходя из него, будет ясно какой диаметр труб подойдет для соединения паяльником, а какой не подойдет. Как правило, диаметр пайки зависит от насадок для труб. Хорошо, когда прилагается много матриц, тем самым увеличивается сфера применения.
Температура нагрева. Максимальное значение температурного режима колеблется от 260 до 300°С
Приобретая паяльный инструмент, нужно обращать внимание не только на эту характеристику, но и на такой важный момент, как наличие регулировки температуры. Ведь порой требуется подстраиваться под материал труб.
Элементы контроля
Не лишним будет дополнительный функционал в виде различных элементов управления. Например, пригодится световая индикация, с помощью которой можно проконтролировать нагрев. Также хорошую службу сыграет встроенный термостат, благодаря которому возможно без проблем сохранять нагрев во время работы, и исходя от температуры рабочей части, включать или отключать ТЭН.
Станки для пайки
Для удобства эксплуатации, устройство заключено в пластиковый корпус с рукояткой. Возможна установка самого паяльника на специальный штатив, которым обычно комплектуется набор. В результате получается удобный паяльный станок, которым и рекомендуется производить большинство соединений. В этом случае целые участки полипропиленового трубопровода собираются отдельно, а потом монтируются на место установки и соединяются.
Использование паяльника в виде станка позволяет производить работы одному человеку, в то время как при работе на весу трудно обойтись без помощника.
Очевидно, чтобы нагреть массивную насадку большого диаметра, потребуется больше тепла, чем для нагрева маленькой. А температура нагрева должна соблюдаться как можно точнее, потому что недогрев или перегрев соединяемых элементов приводит к значительному снижению качеству стыка.
В случае, когда температура ниже, чем необходимо для плавления полипропиленовой детали, торцы могут просто не «сплавиться» друг с другом, и стык будет негерметичным, а при высокой температуре паяльника материал может потечь, и стык будет выглядеть некрасиво.
Профессиональный инструмент для пайки пластиковых труб содержит в конструкции еще и регулятор температуры нагрева.
Критерии выбора
При выборе паяльника следует обращать внимание не только на его стоимость и бренд, но и на технические качества. Итак, что необходимо учитывать?
Электрическая мощность
Основной характеристикой, на которую стоит обращать внимание при выборе паяльника, является его мощность, поскольку от этого зависит максимальный диаметр труб и последующая их сварка. К примеру, инструмент на 1,5 кВт способен соединять трубы от 20 до 50 мм, а вот более мощный прибор на 1,7 кВт, может спаять детали до 63 мм
К примеру, инструмент на 1,5 кВт способен соединять трубы от 20 до 50 мм, а вот более мощный прибор на 1,7 кВт, может спаять детали до 63 мм.
В комплекте с инструментом идет специальный чемодан и дополнительные инструменты
Комплектация устройства
Паяльники выпускаются в виде комплектов со вспомогательными приспособлениями и приборами. Они поступают в продажу вместе с основным устройством в специальном кейсе.
Комплектация зависит от модели и марки производителя. Но, чаще всего в набор входят:
- подставка или струбина для паяльника;
- насадки различного диаметра;
- ключи для замены деталей;
- резак;
- рулетка;
- уровень;
- маркер.
Наличие терморегулятора и его конструкция
Терморегулятор отвечает за установку и поддерживание рабочей температуры. Мастер может выставить диапазон от 220 до 350 градусов.
Благодаря встроенному терморегулятору, мастеру не придется регулярно своими руками выстраивать нужную температуру
Особенности конструкции

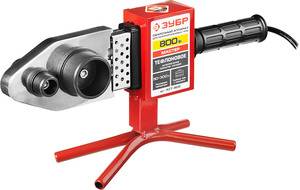

Почти все паяльники для пайки полипропиленовых труб имеют очень схожую конструкцию. Они все состоят из круглого или мечевидного жала, на котором крепятся насадки, а также из рукоятки и блока управления. Все конструкции предусматривают установку на штатив или специальные ножки для удобства пользования.
Разница, во-первых, именно в форме рабочего органа. Паяльник с круглым жалом допускает установку насадок на любом расстоянии от рукоятки. Установленная на самом конце жала насадка позволит вести пайку вертикально расположенных полипропиленовых труб практически вплотную к стенам.
У паяльника с мечевидным нагревателем, положение насадок фиксировано и при выборе стоит присмотреться именно к моделям, у которых крайние отверстия для их установки расположены как можно ближе к краю жала.
Во-вторых, электропаяльник очень легко оснастить регулятором мощности, при помощи которого можно будет регулировать температуру нагрева насадок. Большинство моделей, исключая совсем дешевые, оснащены этим регулятором.
Из этих моделей и следует выбирать, ведь чтобы качественно паять трубы из полипропилена, отклонение температуры от заданной должно быть не более чем на 5 градусов. Соответственно и цена деления, определяющая точность регулировки, не должна быть более 5 градусов.
Выбирать диапазон регулировок паяльника надо как можно больший, если планируется кроме полипропиленовых труб, паять еще и полиэтиленовые. Ведь температура плавления полиэтилена 200 ℃.
А использование труб из полиэтилена низкого давления возможно при устройстве напорных водопроводов холодного водоснабжения, садовых водопроводов, а также при устройстве канализации.
Устройство и принцип работы
Паяльник для труб из полипропилена из-за характерной рабочей части напоминает утюг. Он нагревается до высокой температуры — 260-300 градусов и разогревает насадки, которые установлены с обеих сторон. Такие насадки именуются матрицами.
Одна насадка выполняет функцию плавления наружной части, а вторая осуществляет нагрев внутренней части фитинга.
На инструменте удерживают сразу два элемента, а затем их стыкуют. Они застывают быстро, образуя крепкое соединение. По такой схеме соединяются все элементы.
Используя прямые и изогнутые фитинги, осуществляется заготовка деталей для разных участков. Зачастую, паяльник для полипропилена устанавливают на специальную подставку и выполняют пайку на подготовленном рабочем месте.
Для регулярной работы следует выбирать модели от известных производителей
Материалы для пайки труб без паяльника
Рассматривая возможные способы как спаять пластиковые трубы без паяльника, нужно помнить о том, что нужно для них использовать. Одним из основных инструментов здесь становится газовая горелка
Она может работать на разных видах газа, что важно при пайке, так как у каждого из них своя температура горения, что влияет на скорость работы, толщину трубы и другие параметры. Газы с больше температурой горения подойдут для труб большего диаметра
Газовый баллон должен подключаться надежно, чтобы не было проблем с безопасностью. Это же относится к исправности работы горелки.
Особенности пайки полипропиленовых труб без паяльника
Если предстоит работа по спайке и человек не знает, как припаять полипропиленовые трубы без паяльника, то ему следует действовать по простой инструкции. Здесь существуют следующие основные этапы:
Сначала нужно подобрать трубы одинакового диаметра, чтобы при спаивании не возникало проблем, так как даже разница в несколько миллиметров создает трудности спаивания. Их нужно очистить и подготовить к спаиванию, чтобы не было грязи, жирных частиц и прочих вещей, которые помешают спаиванию.
При отмеривании размеров нужно всегда оставлять 2,5 см, которые затем вплавляются в фитинг. Это относится к спайке новых труб, тогда как ремонт старых, если в них появилась трещина или нет необходимости впайки в фитинг, такой процедуры не требуется.
Труба и фитинг разогревается при помощи горелки до температуры близкой к температуре плавления
Очень важно, чтобы этот процесс происходил одновременно, так как в ином случае одна из деталей может плохо соединиться с другой.
Когда полипропилен начинает доходить до температуры плавления и плавится, в этот момент трубы нужно прижать друг к другу с максимальным усилием, но при этом не нарушив геометрию соединения.
На последнем этапе нужно попросту дождаться пока все остынет и тогда уже можно использовать изделие.
Перед тем как паять полипропиленовые трубы без паяльника нужно составить схему трубопровода, чтобы впоследствии не было проблем с несовпадением размеров.»
При покупке труб стоит использовать детали от одних и тех же производителей, чтобы их состав и размеры полностью совпадали. В ином случае температура плавления у разных деталей будет отличаться, что приведет к проблемам при спаивании. Если нет опыта соединения, то можно просто взять трубы с запасом размера и потренироваться на них, предварительно отрезав заготовки для практики, перед основной работой.
Не стоит проводить пайку при температуре ниже +5 градусов Цельсия, так как это негативно скажется на данном процессе. Лучше всего все делать в тепле.»
Использование пасты и требования к ней
Паяльная паста представляет собой смесь флюса, смазки и порошка припоя, которая перемешана механическим способом. Ее часто используют, когда подбирают способы как припаять без паяльника какую-либо вещь. Производители выпускают пасты с добавлением серебра, что помогает проводить более сложные процессы спаивания, так как материал становится более податливым.
К основным требованиям к паяльной пасте относятся:
- Склеивающие свойства, которые помогают лучше скреплять детали;
- Быстрое расслаивание при использовании, но при этом она не должна окисляться;
- Паста должна сохранять деформацию и при этом быть вязкой;
- Она не должна оказывать никакого влияния на технические свойства материала, который спаивается;
- После нанесения паста не должна оставлять несмываемых остатков;
- Она должна отмываться обыкновенными растворителями;
- Не растекаться за границы ее нанесения.
Использование паяльной ленты для пайки труб
Паяльная лента часто используется для монтажа проводки. Ее широко применяют в бытовых условиях, так как это удобный и простой для использования способ как можно припаять без паяльника различные детали.
Чтобы спаять что-то при помощи такого способа нужно:
- Зачистить поверхность спаиваемых частей от лишних веществ;
- Обмотать место спайки паяльной лентой;
- После этого нужно нагреть место, где располагается лента до того состояния, когда припой начнет расплываться по поверхности;
- Дождаться пока все остынет и удалить оставшийся флюс.
Заключение
Существует несколько весьма эффективных и проверенных способов, как запять без паяльника полипропиленовые трубы и прочие детали. Несмотря на наличие определенных недостатков, во многих случаях такие методики оказываются более приемлемыми, чем покупка паяльника. Некоторые специалисты используют их как основные способы спаивания, что особенно часто встречается в бытовой сфере.
Типы инструмента
Современный рынок предлагает несколько видов инструмента для работы с пластиковыми деталями. Среди них:
- Устройства со стандартной конфигурацией. Этот инструмент может иметь изогнутый или прямой паяльный пруток. Чаще всего его применяют для соединения отколовшихся пластиковых элементов. Стандартные модели создают крепкие швы за счет высокотемпературного воздействия и могут работать под разным углом.
- Термопистолет. Оборудование предназначено для коррекции деформации деталей и их спайки. Пистолет для пайки оснащен регулировкой температуры, что расширяет сферу его применения. Такой набор для ремонта бамперов может в себя включать дополнительные насадки, упрощающие и ускоряющие работу.
- Термовоздушная станция для пайки. Этот инструмент является универсальным. В нем сочетается термофен и стандартный паяльник. Вместе с ним могут продаваться дополнительные насадки.
Функциональность
Для спаивания полипропиленовых труб необходимо при помощи сварочного аппарата разогреть концы труб до необходимой температуры и соединить их. В комплекте устройства имеется несколько насадок разного диаметра, что позволяет работать с различными размерами труб. Для проведения качественной пайки необходимо знать точный температурный диапазон.
Минимальный комплект сварочного оборудования по монтажу пропиленовых труб состоит из:
- нагревательных тэнов;
- подошвы;
- насадок.
Принцип работы напоминает домашний утюг, только в паяльнике минимум два тэна, а в утюге один. Отличается и терморегулятор. Сварочный аппарат оснащён точным регулятором.
Перед тем как приступить непосредственно к работе, рекомендуют заранее обеспокоиться и приобрести необходимый дополнительный инструмент:
- рулетку;
- уровень;
- маркер спиртовой;
- резак для резки пропиленовой трубы.
Ценовая политика
Сколько придётся выложить денег на приобретение паяльника – лучше ответит сам рынок.
На ценовую политику играют несколько весомых факторов. Первый из них – надёжность оборудования и его долговечность. Это может обеспечить только производитель с надёжной репутацией.
Следующий фактор — целевое назначение:
- профессиональное оборудование;
- инструмент домашнего использования.
Профессиональный инструмент стоит около 500 $. Бытовые приборы менее долговечны и стоят на порядок ниже, примерно 100 $. Конечно, можно найти и дешевле, но вот качество останется под вопросом.
Различные комплектации могут сделать инструмент значительно дороже
Стоит обратить внимание на качество добавочного инструмента. Как правило, в недорогом аппарате насадки тоже низкого качества для снижения стоимости
В результате их использования легко можно испортить магистраль.
Паяльники импортного производителя оснащены более качественными насадками, из-за чего их стоимость выше, но служат значительно дольше. В любом случае насадки служат меньше, чем сварочный аппарат. Приходится их менять уже через два года эксплуатации, но это нестрашно – рынок насыщен подобным расходным материалом.
Профессиональные сборщики трубопроводов меняют насадки несколько раз в год. От качественной спайки зависит работа водопровода, его долговечность и функциональность.
