С лёгким паром! Как собрать печь для бани своими руками, чтобы соседи завидовали

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Устройство каменки периодического действия

Особенности конструкции:

1. Материал топливника – огнеупорный кирпич.
2. В топливнике есть щелевой свод под каменную засыпку. Ширина зазоров от 5 до 8 см.
3. Имеются дымоходы по типу опускных колодцев, сборная дымоходная труба.
4. Для усиления конструкции отделку печи проводят уголками из стали.
5. В камере под камни есть две дверки.

Кирпичная печь периодического действия с закрытой каменкой и боковым размещением бака для воды. 1 – водогрейный бак; 2 – печь; 3 – дымовая труба; 4 – камни; 5 – крышка каменки; 6 – отверстие для подачи воды; 7 – металлический свод; 8 – экран; 9 – колосниковая решетка; 10 – дверка топки; 11 – дверка поддувала.

Встречаются дымоходы, которые пропускают дым вокруг канала в нижнюю камеру для булыжников.

В разделе ниже приведено описание, как пошагово возвести печь периодического действия своими руками.

Инструкция по изготовлению своими руками печи для бани из кирпича

Прогреваясь медленнее металлической, такая печь дольше остывает и более равномерно прогревает парную. Рассмотрим подробней, как изготовить своими руками печь для бани из кирпича, какой для этого потребуется материал и инструмент, и в какой последовательности надо выполнять строительные работы.

Сложить печь можно своими руками

Какие инструменты и материалы нужны для работы: основной перечень

Приступая к строительным работам, надо иметь в наличии:

• кирпич. Огнеупорный − для топки и красный − для остальных элементов;
• песок;
• глину;
• щебень;
• цемент;
• камни;
• арматуру (пруты и сетку);
• дверцы и колосники;
• асбоцементную плиту.

Из инструментов следует иметь в наличии:

• кельму;
• уровень строительный;
• шнур;
• отвес;
• молоток-кирку;
• строительный угольник со сторонами 40 см;
• трамбовку;
• правило;
• ёмкости;
• болгарку с кругами для камня.

Перечень используемого инструмента может быть расширен

Подготовительный этап

Для начала следует определиться с месторасположением будущей печи. Если она будет находиться в простенке между предбанником и парилкой, стоит вырезать часть стены. Выбрав для места установки угол парной, следует защитить стены строения минеральной теплоизоляцией, а также обложить их красным кирпичом.

В простенке подготавливается проём нужного размера

Закладка фундамента: не экономим на материалах!

Большой вес конструкции предъявляет повышенные требования к основанию. Монтажные работы выполняются в следующей последовательности:

• готовим котлован глубиной 0,5-0,6 м, габариты которого на 0,2- 0,25 м превосходят размеры будущей конструкции;
• насыпаем слой песка толщиной около 15 см, утрамбовываем его и поливаем водой;
• насыпаем слой щебня толщиной около 20 см;
• заливаем железобетонную плиту, добавив в предварительно установленную опалубку бетонный раствор.

Основание должно быть прочным

Как выполнить кирпичную кладку: готовая порядовка

Несмотря на кажущуюся сложность процесса, выполнить кирпичную кладку своими руками сможет каждый. Для этого следует познакомиться с особенностями выполнения работ.

Выполнить кладку своими руками под силу каждому

Схема кладки

Приступая к строительству печки в баню своими руками, необязательно разрабатывать индивидуальный проект. Можно воспользоваться уже готовым решением, где подробно расписан порядок укладки каждого ряда. Схема кладки может существенно отличаться. Для самостоятельного изготовления лучше выбрать простую конструкцию.

Ориентируясь на порядовку, можно сложить качественную конструкцию

Порядок укладки кирпичных рядов и внутренних элементов печи

Кладку печи начинают с нулевого ряда, который выполняют сплошным, но при этом предусматривается полуокошко. С его помощью в будущем можно будет создать дополнительную тягу и прочистить шахту дымохода. Кладку кирпичей в следующем ряду выполняют со смещением на 30-50°, чтобы обеспечить устойчивость возводимой конструкции. Для получения половинок или четвертинок кирпича можно использовать болгарку.

На третьем уровне формируется заслонка и монтируется дверка зольника, на четвёртом – дверка для выборки сажи. В шестом ряду шахта с помощью перемычки делится на две части. В двенадцатом ряду одну из шахт закладывают, а вторая становится основной. К 25-26 ряду печь полностью формируется. Остаётся только выложить дымоход.

Порядок кладки кирпичей должен соблюдаться

Предлагаем посмотреть видео на данную тематику.

Установка дымохода

Чтобы предотвратить появление конденсата, вместо установки металлической трубы, лучше использовать кирпичный дымоход. При этом его внутренняя поверхность не должна иметь неровностей, чтобы исключить преждевременный сбор сажи. Ширина хайла в среднем − около ¾ кирпича.

Длина дымохода от колосника до конца трубы − минимум 5 м. Над крышей он должен выступать минимум на 0,5 м. Монтаж короткого дымохода приведёт к тому, что дым не будет остывать, и жар окажется за пределами бани.

К дымоходу предъявляются определённые требования

Оштукатуривание и облицовка кирпичной печи для бани своими руками

Чтобы придать смонтированной конструкции законченный внешний вид, кирпичную печь для бани своими руками можно облицевать или оштукатурить. Для этого следует использовать состав, предназначенный для выполнения работ подобного вида. Конечный результат будет зависеть от характеристик используемой смеси и мастерства человека, выполняющего подобные работы. Мы подготовили для вас фото банных печей, которые можно использовать в качестве идеи при разработке собственной конструкции.

1 из 6

Разновидности дровяных печек

Дровяная печка – универсальное устройство, которое может работать на обогрев небольшого домика, подсоединяться к отопительной системе и водоснабжению. Перед покупкой необходимо изучить особенности классификации отопителей.

По материалу корпуса

Металлическая печь на дровах для отопления дома

В зависимости от материала изготовления печка на дровах бывает:

• Чугунной. Теплоемкость корпуса и его способность аккумулировать тепловую энергию обеспечивают эксплуатацию устройства в качестве вспомогательного отопления. Для отвода продуктов сгорания предназначен гофрированный дымоход или рукав. Чугунный агрегат для длительной поддержки температуры оснащается системой воздуходува.
• Металлической. Нержавеющий металл сокращает сроки нагрева воздуха в комнате. При покупке стоит ориентироваться на толщину стенок – тонкие очень быстро остывают. Конструкции с толстыми швами меньше подвержены растрескиванию.
• Кирпичной. Выстраивается в качестве основного источника тепла, оснащается дымовыводной трубой змеевидной формы. Несмотря на длительное время нагревания, кирпич может удерживать тепловую энергию на протяжении нескольких часов.

В зависимости от конструкции дымохода

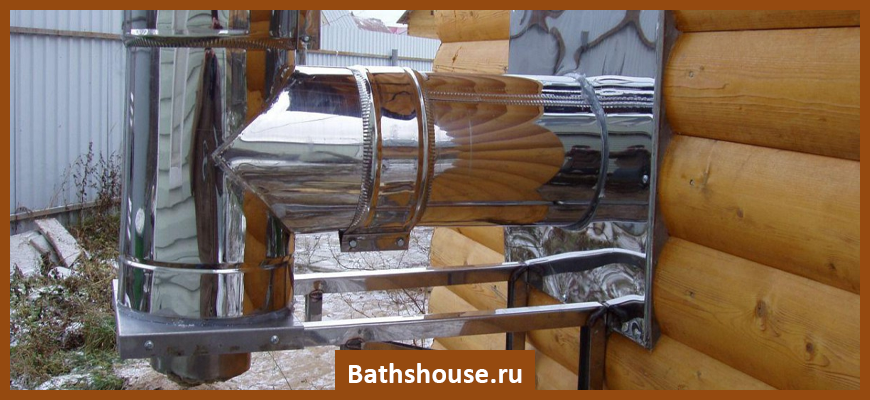

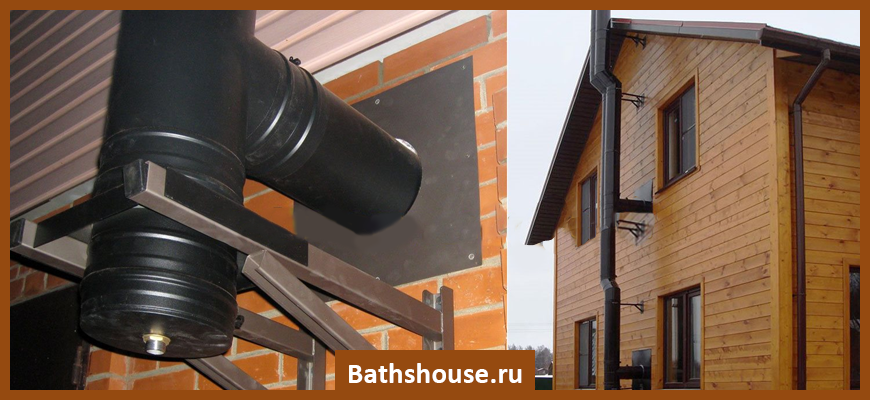

Внешний дымоход для печи

Дымоходная труба выводит продукты сгорания и по способу монтажа бывает внутренней и внешней. В первом случае находится вне помещения и отличается хорошей тягой. Внешние системы не выводятся через крышу и применяются для эстетических целей.

По типу конструкции можно выделить несколько разновидностей дымоходов:

• Стенной. Нижняя часть совмещена с фундаментом стены. Дымоотвод выполняется из кирпича.
• Коренной. Обустраивается на отдельном основании у наружной стены, оснащается кирпичным или керамическим вкладышем.
• Сэндвич. Однослойная труба имеет вид насадки, быстро монтируется на камин или печь.
• Коаксиальный системы Шиндель. Двухтрубная конструкция, которая противоточным способом нагнетает воздух и отводит продукты сгорания.

По типу конструкции

Кирпичная печь с лежанкой

Подовые надежные печи работают на дровах и предназначены для отопления дома любой квадратуры. По конструкции различают несколько типов устройств.

Печка с закрытой каменкой подходит для монтажа в саунах или банях, если у нее имеется специальный отсек для закладки камней. Каменка нагревается конвекционным способом или при помощи открытого пламени. Водный контур представлен резервуаром с патрубками.

Русские печи изготавливаются из кирпича, оснащаются спальным местом – лежанкой. Топочный отсек находится под лежанкой, плита – рядом с топкой. Регулировка интенсивности обогрева осуществляется через поддувало. Русская печь работает на большом количестве топлива и качественно прогревает помещение более 40 м2.

В зависимости от зоны расположения в помещении можно подобрать камины:

• Угловые. Модели со встроенным или пристроенным дымоходом выносятся во внешний угол. Прямоугольные или квадратные отличает широкий каминный подиум с нишей для топлива.
• Пристенные. Задняя часть конструкции находится около стены. Размер основания в среднем составляет 75х125 см, что подходит для гостиных комнат в небольшом доме.
• Островные. Выстраиваются на отдельном фундаменте в больших комнатах. Выполняют функции зонирования и обогрева.

По функциональному назначению можно подобрать печь-камин для бани на дровах или конструкцию с варочной поверхностью.

Печь-шведка для отопления дома и приготовления пищи

Шведские печи отличаются задним выносом дымохода, классифицируются по типу сечения на несколько видов:

• Вертикальный. Дымовыводной канал с 2-3 коленами и дверкой для очистки.
• Горизонтальный. Выведен горизонтально, имеет от 2 изгибов и равномерно прогревается.
• Колпаковый. Теплые воздушные массы задерживаются в 2-3 камерах, щиток равномерно греется.

Продолжительность сгорания топлива

Печь или камин с системой длительного горения функционирует по способу дожига пиролизных газов, но модели на дровах также делятся на несколько видов:

• С водяным контуром. Качественно прогревают большие помещения, поскольку водяной тип контура подключается на радиаторы отопления.
• Без контура. Оснащаются камерой дожига и пластинчатым дефлектором. Первичные воздушные массы разжигают топливо, вторичный воздух подается в камеру дожига.

Система длительного горения позволяет эксплуатировать печь при одной закладке на протяжении 3-8 часов.

О банных условиях

В банях устанавливается более половины покупаемых готовых печей. В то же время установка печи в бане технически сложнее всего: здесь печка на единицу объема помещения выделяет в несколько раз больше тепла, чем отопительно-варочная в доме; соотв. выше опасность возгорания от печи. Потолки в банях низкие, что усложняет противопожарную разделку, помещения тесные, это увеличивает опасность ожога о печь. Температура воздуха в бане, особенно в парной, высокая, что усугубляет действие вредных продуктов сгорания: доза угарного газа, при 20 градусах воздуха в комнате вызывающая головную боль, при 60 может оказаться летальной. Ожог распаренной кожи будет соотв. 3-й степени вместо 1-й – 2-й сухой. Особые требования в банных помещениях возникают и по электробезопасности. Поэтому дальнейший материал ориентирован в основном на банные печи, а что можно или нужно упростить для домовой печки, указывается по ходу изложения.

Выбор печи

Установка банной печи начинается с ее выбора. Современные печи для бани далеко не примитивные буржуйки из бочки или трубы с ящиком для камней. Сейчас даже искушенные гурманы-парильщики признают, что русский пар от хорошего Вулкана или Гефеста практически не уступает таковому от кирпичной печи. Любители сауны давно сошлись на том, что фирменные финские банные печи бьют «кирпич» по всем статьям. Но что касается эргономики и медико-санитарных качеств банных печей, то тут производители все как один ограничиваются заявлениями, что их печка лучшая, а дело только за ценой. Поэтому на рис. дана сводная таблица потребительских качеств банных печей разных конструкций. Ориентируясь по ней, можно подобрать тип печи под свои потребности, а там уж смотреть, что из него по стоимости подойдет.

Сводная таблица потребительских качеств металлических печей.

О материалах печей

Кирпичная банная печь не устанавливается, а строится вместе с баней. Построить ее в существующей бане оказывается технически возможно только в отдельных случаях. Кроме того, кирпичная печь проявляет все свои лучшие качества только в парной объемом не менее 15-16 куб. м, а ее протопка отнимает 4-5 час времени. В темпе современной жизни это чаще всего недопустимо, поэтому печь берем металлическую. Но остается решить – стальную или чугунную?

Чугунная печь сравнительно быстро разогревается и довольно долго остывает, что существенно для отопительно-варочной домовой печи. В бане она дает пар, наиболее близкий к традиционному русскому. Чугунная печь прим. в 1,5 раза тяжелее стальной такой же мощности, но иногда позволяет сэкономить на весе противопожарной разделки, см. далее. Как следствие – поставить в доме чугунную декоративную либо отопительно-варочную печь своими руками, не затевая сложных и ответственных строительных работ, оказывается возможным чаще, чем стальную.Однако чугунная печь вследствие невысокой теплопроводности материала непригодна в качестве печи-калорифера, а выбирать ее нужно внимательно и со знанием дела.

Да будет известно читателям, что чугун бывает т. наз. сырой, предназначенный для передела в сталь, и конструкционный разных марок. Добросовестные производители из сырого чугуна корпуса печей не льют: он очень хрупок, от термоудара (напр., водой по раскаленному) почти всегда трескается, но распознать в изделии по виду сорт и качество чугуна способен только опытный металловед. Кроме того, из-за высокой теплоемкости чугуна быстро остудить перегретую печь из него невозможно. Вдруг печка стала очагом возгорания, залить чугунку водой, как стальную – будет только хуже. Печь-чугунка мгновенно не остынет, но может просто взорваться, как бомба, обстреливая все вокруг раскаленными осколками. Однако в режиме длительных регулярных интенсивных топок чугунная печь способна оказаться долговечнее кирпичной.

Следствия: чугунную печь желательно выбирать для регулярного отопления одной достаточно большой жилой комнаты либо в баню с парной объемом от 10-12 кубов. Во всех прочих случаях предпочтение следует отдавать стальным печам.

Особенности изготовления печи для бани с баком для воды

Используемая для мытья вода в русской бане подогревается на печи. Приступая к самостоятельному изготовлению изделия, следует определиться с его конструктивными особенностями. Печь для бани бывает со встроенным и навесным баком для воды. Каждый вид имеет свои преимущества и недостатки. Предлагаем познакомиться с особенностями подобных изделий более подробно.

Бак необходим для нагрева воды

Печка в баню с навесным баком для воды

Навесной бак – герметичная ёмкость с крышкой. Последняя может быть откидной либо съёмной. Для набора воды предусматривается специальный кран. Крепится навесной бак для воды на печку в баню сбоку либо на заднюю стенку. В качестве крепёжных элементов могут использоваться крючки из нержавеющей стали. Однако чаще всего их просто приваривают.

Печка с навесным баком

Печь со встроенным баком для воды

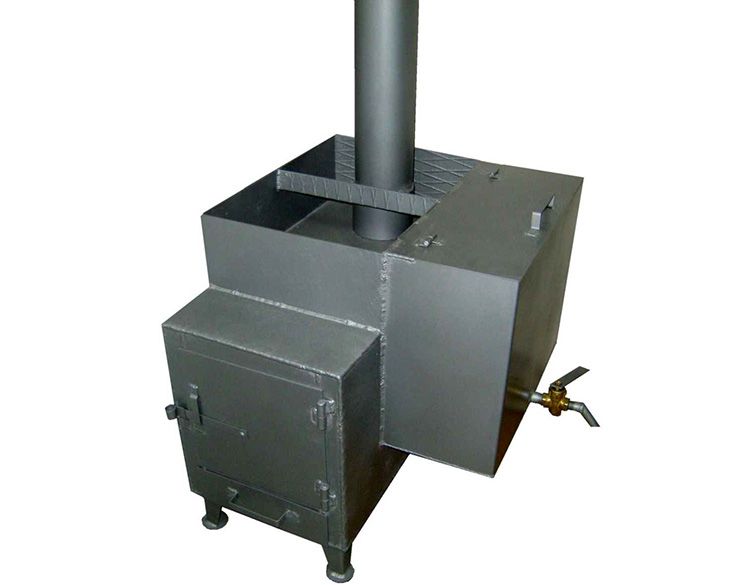

Железная печь для бани может иметь встроенный бак, внутри которого находится горячая труба, обеспечивающая нагрев воды. Предпочтение подобным конструкциям отдаётся по нескольким причинам:

• для нагрева воды используется тепло, ранее выходившее за пределы строения;
• требуется меньше времени на нагрев воды до желаемой температуры;
• трубы дымохода служат намного дольше.

К недостаткам стоит отнести сложность монтажных работ и контроля уровня воды.

Печка со встроенным баком

Нужен ли шибер в банной печи

Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер выглядит как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

Наиболее распространенные схемы печей из кирпича

Для строительства печи с мойкой из чугуна потребуется подготовить следующие материалы и комплектующие:

• кирпич красный обожженный в количестве 220 шт.;
• раковина, изготовленная из чугуна – 1 шт.;
• дверцы металлические необходимые одна – для чистки и вторая – с отверстиями;
• задвижка металлическая для регулировки тяги, имеющая размер 13х13 см;
• металлический уголок 40 мм и толщиной металла 4 мм;
• емкость для воды размером 250х350х270 мм.

Работы проводятся в определенном порядке и с соблюдением всех технологических норм и требований.

Первые 2 ряда кирпича выкладываются сплошной кладкой. В процессе выкладки третьего ряда монтируется дверца для топочного отделения. Дверцу следует использовать ту, которая имеет отверстия в своем корпусе. Одновременно с монтажом дверцы для топочной, при выкладке третьего ряда устанавливается дверца для чистки дымохода. На этом этапе начинается выкладка перевальной стенки.

В процессе выкладки четвертого ряда осуществляется монтаж водогрейной коробки. При укладке кирпичей, входящих в пятый ряд, проводится перекрытие дверцы чистки. В процессе монтажа шестого ряда осуществляется формирование топочной камеры с дымовой трубой и проводится перекрытие топочной дверцы. При формировании перевальной стенки требуется провести стесывание верхнего кирпича.

При монтаже десятого ряда ставится стальной уголок и раковина. Последующие 20 рядов используются для монтажа дымовой трубы, а задвижка устанавливается на 30 ряду.

Для каменки с верхним размещением бака для воды потребуется подготовить:

• кирпич – 190 шт.;
• колосниковая решетка 300х200 мм;
• плита чугунная 470х380 мм;
• заслонка;
• 2 дверки – большая для топочной и маленькая для поддувала;
• пластины стали;
• бак для воды.

Конструкция печи состоит из 21 ряда кирпича, с 21 ряда начинается формирование вытяжной трубы. Дверца для поддувала устанавливается на втором ряду, колосниковая решетка на четвертом. Дверца топки ставится на пятом ряду. Камера топки формируется при монтаже шестого и седьмого рядов кладки. С 10 по 13 ряды проводится формирование тепловой камеры для камня, Задвижка устанавливается на 20 ряду.

Виды дымоходов

Для производства дымоходов используются различные материалы. Выбор конкретного варианта зависит от технических и финансовых возможностей. Наиболее часто их делают из:

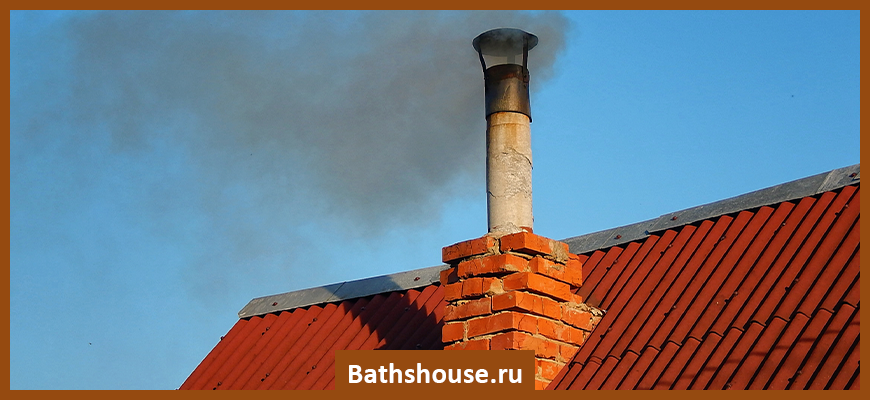

Из кирпича

Кирпич — отличный теплопроводник, а дымоход, выполненный из него, ещё на протяжении долгого времени по окончанию топки сохраняет тепло. К его явным преимуществам относятся безопасность и эстетичный внешний вид. Также пропадает необходимость в монтаже противопожарного узла, поскольку кирпич — негорючий материал, обладающий толстыми стенками. Однако минусов тоже достаточно:

Массивность. Кладка из кирпича имеет тяжёлую массу, что требует наличия прочного бетонного основания бани, глубоко погружённого в грунт.

Несовместимость. Современные бани наиболее часто оборудуют металлическими печами, с которыми кирпичный дымоход несовместим. Чтобы их соединить, вытяжную конструкцию выкладывают отдельно, после чего соединяют с топкой посредством трубоотвода.

Монтаж. Работа с кирпичной кладкой — сложный процесс, требующий определённых навыков

Важно знать, как правильно заделывать швы во избежание просачивания дыма через них.

Установка кирпичных дымоходов целесообразно в банях, выполненных из этого же материала. Тогда вся конструкция получится прочной и функциональной.

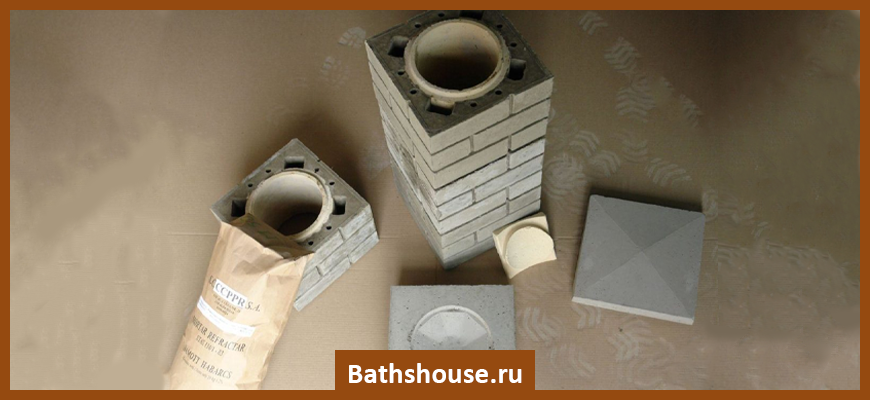

Из керамики

По техническим характеристикам керамика очень схожа с кирпичом: не подвергается воздействию высоких температур, влаги, кислотных и щелочных растворов. Однако керамические конструкции имеют круглое сечение, а гладкость материала исключает скапливание пыли и мусора на их поверхности.

Имеются и недостатки:

• относительная дороговизна;
• необходимость заливки фундамента;
• «съедание» полезной площади парилки.

Из стекла

Стекло — универсальный и надёжный вариант. Его жаростойкость и ударопрочность находятся на очень высоком уровне

Однако важно учитывать высокую стоимость материала и работ по его последующей установке

Из асбеста

Дымоходы из асбеста монтируются исключительно снаружи бани, поскольку из материала при нагревании выделяются токсичные вещества. В таком случае установка требует дополнительного использования стальных переходников, соединяющих вытяжку с топкой.

Дешевизна асбеста объясняется его коротким сроком службы. Он быстро впитывает влагу, которая при минусовых температурах имеет свойство к расширению с последующим разрушением всей конструкции. Помимо этого, стенки с лёгкостью накапливают сажу, очищение которой весьма проблематично и губительно для всей системы дымоотведения.

Из стали

Наиболее прочный и практичный материал. Для изготовления дымоходов обычно используют:

1. «Чёрное» железо

С целью экономии можно выбрать «чёрное» железо, являющееся разновидностью стали. Низкая стоимость не лишает материал основных технических опций:

• прочности;
• устойчивости к огню и механическим воздействиям;
• высокого уровня теплоотдачи;
• длительного эксплуатационного срока.

Среди минусов важно отметить:

• тяжёлая масса;
• уязвимость к коррозии;
• сложность монтажа.

2. Нержавеющая сталь

Наиболее дорогостоящий вариант. Однако, благодаря привлекательному внешнему виду, лёгкому весу и неподверженности коррозийным воздействиям, пользуется высоким спросом.

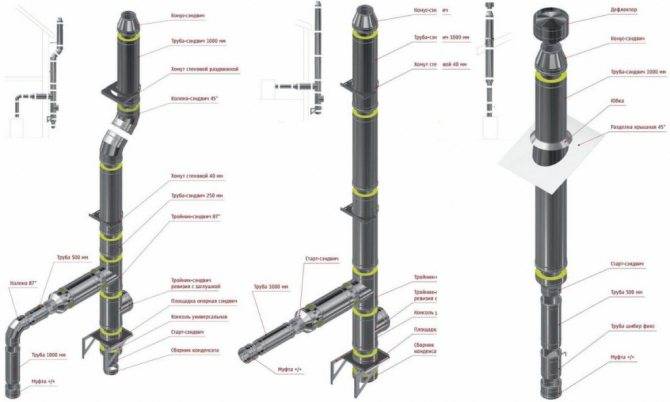

3. Сэндвич-труба

Представляет собой две трубы разного диаметра, вставленных одна в другую. Зазор между ними заполняется изоляцией, устойчивой к высоким температурам. В качестве теплоизоляционного материала могут использоваться керамзит, базальтовая вата, асбест.

Безопасное размещение и подключение электрической печи

Удобное решение ‒ электрокаменка. Это отличная альтернатива дровяной печи. Не занимает много места. Дымоходная труба отсутствует. Не нужно чистить, загружать топливо. Достаточно правильно выставить температурный режим.

Важно при подключении соблюдать правила подсоединения к сети, пожарную безопасность. Обязателен монтаж УЗО

Это отличная защита от короткого замыкания при перепадах напряжения в сети

Обязателен монтаж УЗО. Это отличная защита от короткого замыкания при перепадах напряжения в сети.

Покрытие проводки должно быть жаропрочным. Сечение выбирается согласно мощности, сетевому напряжению. Подробнее в статье: «Электромонтаж бани».

Виды

Варианты конструкций дымоходов подбирают в зависимости от используемого материала строительства бани. Все элементы устройства допустимо приобрести в готовом виде или соорудить самостоятельно. До недавнего времени основным материалом дымоотводящей трубы был кирпич. Он отличается идеальными характеристиками, долговечностью, пожарной безопасностью.

Для сооружения кирпичной трубы необходимы особые знания и умения. Не для каждой бани такой вариант является подходящим. Без отсутствия практического опыта в кладке кирпичной трубы правильный дымоход соорудить практически невозможно. Структура кирпича имеет характерные шероховатые участки, которые являются причиной отложения сажи в дымоходе, что приводит к быстрому засорению конструкции. Помимо этого сажевые отложения могут привести к появлению искр при растопке печи, что небезопасно.

Современные мастера чаще выбирают дымоход из нержавеющей стали для банной печи. Главное достоинство такого устройства – быстрый монтаж. Помимо этого дымоходы из металла лишены проблем, которые могут возникнуть в кирпичной печной конструкции. Дымоходы из нержавейки нередко представляют собой сэндвич конструкции. Прямой железный дымоход бани легко установить собственными руками.

Внутренняя часть трубы из стали отличается гладкой поверхностью. Отсутствующие грани и шероховатости способствуют лучшему отводу дыма из печи. Но при температурных изменениях на стальной трубе появляется конденсат. При закрытой теплоизоляцией трубе такого явления не возникает. Об этом эффекте стоит помнить, организуя обустройство конструкции собственными руками.

Еще один вид дымохода для печей бани – керамический. Данная конструкция отличается устойчивостью к огню, надежностью. Современные трубы из керамики подходят для твердотопливных котлов, а также устройств, работающих на жидком топливе.

Основные отличия данных конструкций от прочих видов:

• универсальная система (возможность подбора разных диаметров);
• легкость обработки дымохода даже с боковым проходом;
• водо- и паронепроницаемость (доступность для печей с каменкой);
• механическая прочность.

Разновидности керамических, металлических моделей и изделия из кирпича подразумевают обязательное наличие в конструкциях основания, емкости для аккумулирования конденсата, тройника для очистки и осмотра.

Чем руководствоваться при выборе проекта: какую конструкцию лучше использовать

Решая, какой тип печи выбрать, горизонтальный или вертикальный, какую лучше трубу использовать, опирайтесь на собственные предпочтения, на уровень своих ресурсов и квалификацию.

Придётся учитывать размеры предбанника и парилки.

Преимущество устройств горизонтального типа состоит в том, что из-за низкого расположения корпуса и длинной топки площадь нагрева булыжников больше.

Так повышается естественная конвекция горячего воздуха в парилке.

Если размеры помещения позволяют, лучше выбрать горизонтальный агрегат.

Необходимые материалы

Для изготовления банной печи потребуются:

Труба из любого металла диаметром 50 см и длиной до полутора метров

Важно, чтобы стенки были целыми, без прорех и заплат. Если имеется дырка, можно на этом месте сделать топку

Муфта. Металлические листы со стороной не меньше диаметра трубы. Ёмкость с вентилем.

Потребуются инструменты – сварочный аппарат, ножовка по металлу.

Устанавливаем фундамент для печи

Любая печка, из чего бы она ни была изготовлена, требует надёжного и крепкого кирпичного фундамента. Для лёгкой печи из металла подходит фундамент высотой примерно в 70 см.

Сперва подготавливается котлован, снимается верхний слой почвы, земля разравнивается. На очищенную поверхность засыпается песок и утрамбовывается.

Далее растягивается армирующая сетка и плоскость заливается бетоном. На бетонную гладь устанавливаем плашмя красные полнотелые кирпичи.

Подготовка трубы с поддувом 200 и 250 мм

Трубу перед монтажом разрезают на две части размерами 60 см и 90 см. Первый кусок пойдёт под бак для воды, второй — под топку и каменку. Далее вырезается поддув — прямоугольник размером 200х60 или 250х60 мм. Сверху приваривается круглая стальная пластина толщиной около полутора сантиметров.

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.

Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у Вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

• цилиндрическая – 1 к 10;
• прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Подготовительные работы

Выбор газового баллона

Для работы лучше использовать баллон от пропана. Он наиболее подходит для такой конструкции из-за своих габаритов. Купить баллон можно на любом пункте приема металлолома, главное, чтобы он был целым, без дырок и больших вмятин.

Не важно, когда баллон был произведен и срок его испытания. Не обращайте внимания на однородность покрытия стенок емкости краской, она все – равно выгорит сразу при первых испытаниях печи

Главное, чтобы стенки не проела ржавчина, лучше, если до вас снимут кран и выпустят газ из баллона.

Газовый баллон

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Не стоит приобретать новый сосуд, лучше использовать эти средства на покупку листа металла и других материалов. Поинтересуйтесь у соседей и друзей, вдруг у них пылится ненужный баллон, который они с радостью вам подарят или продадут за небольшую плату.

Материалы и их количество

Указать точное количество материалов затруднительно. Многое зависит от размеров емкости для воды или величины отсека для камней. Приведем перечень необходимых материалов, а сколько их понадобится, решать вам:

• газовый баллон;
• лист металла, толщиной 2-3 мм;
• если после стройки остались отрезки арматуры или прутков из них можно изготовить колосник и ручки для дверок;
• для ножек можно использовать уголок или профильную трубу. Если в хозяйстве есть отрезок трубы большого диаметра, можно отрезав деталь шириной 60-70 мм, разрезать ее пополам и приварить к баллону;
• труба, сечением 120 мм, длиной 400 мм для вывода дымохода;
• пруток или арматура, для изготовления сетки в которую укладываем камни;
• кирпичи для фундамента печи бани.

Не используйте камни со слюдой или гранит. В первом варианте будет выделяться угарный газ при разогреве, а гранит быстро разрушается при воздействии высокой температуры. Лучше укладывать каменку диабазом.

Инструменты

Понадобится:

• сварочный аппарат со средствами защиты рук и глаз;
• верстак с тисками;
• одежда с длинными рукавами из плотного материала;
• электроды для сваривания конструкционных сталей. Недорогой вариант – АНО-21 или МР-3, диаметром 3-4 мм;
• болгарка;
• отрезные и зачистной диски;
• слесарный инструмент;
• наждачная бумага, щетка по металлу.
