Пеллетная установка: 6 правил монтажа

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
3. Смешанная схема.

Комплект элементов обвязки

В решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
4. Отопительные приборы – радиаторы, батареи или регистры;
5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов.Схема отопления с гравитационным оборотом воды

Пеллеты из дерева

Если полностью заменить традиционные виды топлива деревянными пеллетами, можно существенно снизить уровень парникового эффекта. Во время горения традиционных видов топлива в воздух выделяется много углекислого газа. Меньше всего углекислоты образуется именно при сгорании дерева.

При использовании деревянных пеллет сокращаются объемы выделения в атмосферу такого соединения, как диоксид серы. Именно из-за его образования в больших количествах льют кислотные дожди. Это губительно действует на экологию. Опасность для природы и человека при использовании топливных пеллет сведена к нулю.

Преимущества использования

Автоматическая горелка — это очень удобно. Пользователю достаточно просто загрузить нужный объем пеллет в бункер, и в дальнейшем все будет происходить без его участия.

Список прочих достоинств устройства составляют:

• безопасность работы за счет закрытой топки;
• экологичность (пеллеты — один из наиболее чистых видов топлива);
• простота установки (установка пеллетной горелки занимает не более получаса, если выполняется специалистом);
• минимальное количество отходов (показатель зольности пеллет не превышает 1-3 %, что освобождает владельца от частой чистки отопительного котла).

Недостаток у АПГ-25 всего один — ее высокая стоимость. Однако регулярная эксплуатация позволяет уже в течение 1-2 лет с лихвой окупить вложения. 1 кг пеллет дает столько же тепла, сколько 1,5 кг березовых дров или 500 м3 природного газа, хотя стоит меньше.

В процессе настройки пеллетной горелки необходимо корректно выставить параметры ее работы в соответствии с требованиями инструкции по эксплуатации.

Пеллеты — один из наиболее экологичных видов топлива.

Подготовка помещения

При установке пеллетного котла в первую очередь надо правильно подготовить помещение, где будет находиться генератор отопления. Лучше использовать удаленную от жилья зону (хорошо подойдут подвалы, придомовые пристройки, гаражи, иногда котлы ставят на чердаках).

Если помещение с котлом будет находиться по близости к жилым комнатам, то лучше позаботиться о плотной герметичной двери и покрытии полов и дверей моющимися материалами (на них будет постоянно оседать древесная пыль, зола). Лучшим вариантом для облицовки является стандартная кафельная плитка.

Площадь помещения под котел с мощностью 15-18 кВт не должна быть меньше 2,5-3 кв. м., иначе это нарушает правила пожарной безопасности. Температура в помещении не была ниже +10 градусов, чтобы этого добиться стены и потолок можно утеплить пенопластом (достаточно слоя в 10 сантиметров). Необходимости в радиаторах нет.

Влажность выше 40% не приветствуется, так как она снизит эксплуатационный срок системы – если в помещении попадает вода с крыши или через стены, то придется сделать по периметру обшивку гидроизоляционным мембранным материалом.

Еще несколько важных условий при подготовке помещения:

1. Наличие приточной вентиляции. Достаточно отверстия диаметром 12-15 сантиметров. Никаких особо сложных систем кондиционирования не требуется. Можно сделать вытяжку, чтобы в помещении было комфортно находиться.
2. Наличие доступа к дымоходу или организация нового. Для пеллетных котлов подходит только дымоход типа «сэндвич» (с наличием слоя утеплителя). Высота трубы должна быть не менее 5 метров. Рекомендовано устройство сборника конденсата, чтобы скопление влаги не нарушала работы печи.
3. Наличие электропитания в помещении. Пеллетные котлы для автоматизации работы требуют электричества. Также рекомендовано провести свет в помещение, что значительно облегчит работы по обслуживанию печи.

Общая схема, но подробнее читайте ниже

Установка пеллетного котла: пошаговая инструкция

Перед тем как заняться монтажом пеллетного котла своими руками самостоятельно, очень важно подготовить отдельное помещение, пол и стены, в котором должны быть сделаны из материала, который не горит. Пол лучше всего сделать бетонным или с керамической плиткой. Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной

Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной. Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов.

Еще одним важным условием в установке является правильное обустройство котельной, а именно вытяжки и вентиляции, ведь топка котла поглощает большое количество воздуха при горении, а все результаты горения распространяют снаружи.

Существует 6 правил, которые нужно соблюдать при монтаже и проектировании:

• Диаметр разъема для выхода дыма должен быть меньше чем у сечения дымохода, он рассчитывается исходя из того какая мощность у котла;
• Труба дымохода должна быть выше крыши минимум на полметра;
• Дымоход должен быть изготовлен исключительно из материала, который не горит и не пропускает газ;
• Позаботьтесь о том, чтобы внизу дымохода был расположен разъем для выхода газа;
• Обязательно защитите дымоход от возможных осадков, проведите дополнительную теплоизоляцию;
• В дымоходе должно находится полотно, которое закроет отверстие и обеспечит доступ для того чтобы вовремя почистить его внутри.

Если система для продуктов горения будет сделана неправильно, то это может повлечь за собой не только плохую эффективность рабочего процесса, но и угрозу для здоровья людей.

Подключение пеллетная установка (видео)

Монтаж и настройка пеллетной установки является очень серьезным делом. Не следует приниматься за это, если у вас нет определенных навыков и знаний. Лучше ознакомиться с теорией и проконтролировать те действия, которые будут выполнять специалисты. Доверьте это дело профессионалам. Правильный подход к монтажу это залог исправной работы и долгой службы котла.

При построении автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твёрдотопливных и электрических котлов. Давайте рассмотрим возможные схемы и элементы обвязки, поговорим о классических, аварийных и специфических контурах, а также об основном оборудовании этих схем

Основные принципы выполнения обвязки котла любой конструкции — это безопасность и эффективность, а также максимальный ресурс всех элементов отопительной системы. Рассмотрим различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное и наиболее подходящее для конкретного случая решение.

Технические условия для установки пеллетного котла

В общем, правила установки ПК аналогичны правилам для твердотопливных котлов. Полный пакет требований к схеме обвязки пеллетного котла обозначен СНиП и инструкциями завода-изготовителя.

Для установки ПК потребуется иметь технические условия, в которых отражают следующие требования к схеме обвязки пеллетных котлов отопления:

1. ПК должны соответствовать проектной документацией и инструкциям завода-изготовителя.
2. Конструкция элементов котла должна соответствовать конструкторской и эксплуатационной документации.
3. В паспорте ПК должны быть обозначены данные: отапливаемый объем, объем бункера, вид допустимого топлива, КПД, максимальная температура дымовых газов и теплоносителя, максимальное давление рабочей среды, диаметр дымовой трубы, диаметры трубопроводов подающей и обратной сети, электромощность.
4. Перед установкой пеллетных агрегатов, он должен пройти заводские гидравлические испытания, о чем выполняется отметка в паспорте. В целом ПК обязан отвечать требованиям ГОСТ 23660 и ГОСТ 24444.

При выполнении всех условий завода по транспортировке, монтажу и наладке срок эксплуатации ПК должен быть не менее 20 лет с наработкой часов эксплуатации — 200000 час.

Изготовление пеллетной горелки

Пеллетные установки часто игнорируются покупателями из-за их дороговизны по сравнению с газовым и электрическим оборудованием, при этом проблема решается путём изготовления устройства в домашних условиях.

Общая схема для самостоятельного изготовления пеллетной горелки

Камеру сгорания можно обустроить из трубы квадратного или круглого сечения. Отдавать предпочтение лучше жароустойчивой стали, способной противостоять повышенным температурам, толщина стенок должна быть не меньше 4 мм.

Крепление самодельной установки к котлу производится фланцевой пластиной, изготовленной из жаропрочной стали толщиной от 3 мм.

Контейнер для подачи топлива в камеру сгорания можно приобрести либо изготовить своими руками. Самый оптимальный вариант – сразу делать установку, в которой топливо будет подаваться автоматически. Для этого в приобретённую трубу нужного диаметра помещаем шнек. Вращение устройства будет производиться за счёт подшипника, редуктора и двигателя, работающего на низких оборотах.

Дополнительно в магазине приобретается вентилятор, который будет нагнетать воздух. Вентилятор закрепляется на пластине, которая изготавливается в зависимости от размеров и конструкции дверцы используемого в вашем доме котла.

Важно также побеспокоиться о регулировке количества поступающего топлива и объёма нагнетаемого вентилятором воздуха, иначе самодельное устройство будет работать нестабильно. В домашних устройствах регулировка силы подачи воздуха и количества пеллетов производится в ручном режиме. Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой

Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой.

Для автоматизации приобретается электрический элемент накаливания и фотодатчик. Первое устройство производит розжиг пламени в случае, если пеллеты погасли, также регулирует включение устройства. Фотодатчик следит за появлением пламени: если пламя стабильное, датчик передаёт сигнал на элемент накаливания для прекращения розжига.

Для автоматизации системы также приобретается датчик заполнения. Он будет оповещать электронную начинку устройства о степени заполнения камеры сгорания пеллетами.

Пеллетные горелки – современное оборудование для котлов, которое позволяет повысить экологичность процесса и снизить затраты на топливо. При этом само оборудование в магазине имеет высокую стоимость. Для базовых бытовых нужд лучше отдавать предпочтение самодельным устройствам, работу которых при необходимости можно автоматизировать.

Минимизация расходов на содержание жилья сегодня одна из важнейших задач. Поиски средств оптимизации затрат идут постоянно. Отопление дома, с регулярно повышающимися тарифами, существенная статья семейного бюджета.

Уменьшить ее можно несколькими способами. С помощью энергосберегающих технологий при строительстве дома и применением эффективных систем отопления. Котел на пеллетах экономически выгоднее аналогов, работающих на газе, не говоря уже об электричестве и других энергоносителях. Причина кроется в невысокой стоимости расходного сырья и высокой энергоэффективности устройства.

Монтаж пеллетного котла

К монтажу ПК предъявляют высокие требования. Это связано с тем, что по технологии влажность топлива должна быть минимальной, тогда теплоноситель разогреваются до высоких рабочих температур.

Неправильный монтаж приведет к нарушению условий эксплуатации котла и его вспомогательных элементов, что создаст аварийную ситуацию и выходу оборудования из строя.

Для обеспечения надежности работы котельной рекомендуется в качестве электропитания подключить две разные фазы. Одна для функционирования ПК и вспомогательного оборудования, а другая для нужд освещения.

Это существенно упрощает выполнения ремонтных работ основных узлов, чтобы не делать их в темноте. Кроме того, независимое освещение фронта котла поможет качественно выполнять регламентные работы по обслуживанию.

После проверки оборудования по проектным спецификациям переходят к непосредственному монтажу.

Алгоритм монтажа:

1. Установка ПК, соединение газовоздушного тракта с дымовой трубой.
2. Монтаж пеллетного бункера.
3. Подключение топливного шнека.
4. Сборка и настройка панели управления ПК: манометра, предохранительного клапана и воздухоотводчика.
5. Обвязка манометрами и термометрами циркуляционного насоса.
6. Монтаж автоматики контроля нагрева обратного теплоносителя.
7. Размещение резервного электропитания и стабилизатора напряжения.

• проверка на соответствие собранной схемы котельной проекту;
• проверка герметичности газового тракта;
• опрессовка ПК и отопительной системы;
• проверка работоспособности автоматики безопасности;
• контрольный пуск, замер рабочих параметров и выполнения комплекса наладочных работ.

После завершения монтажно-строительных работ проводят настройку иначе оборудование будет работать с низким КПД, перерасходами по топливу и электроэнергии.

Требования к помещению под котел

ПК монтируется в самостоятельном здании или пристройке к нему. При производительности ПК более 30 кВт, его размещают в отдельном здании — топочной.

Для организации ее работы владельцы котлов составляют нормативные документы в части эксплуатации и пожарной безопасности.

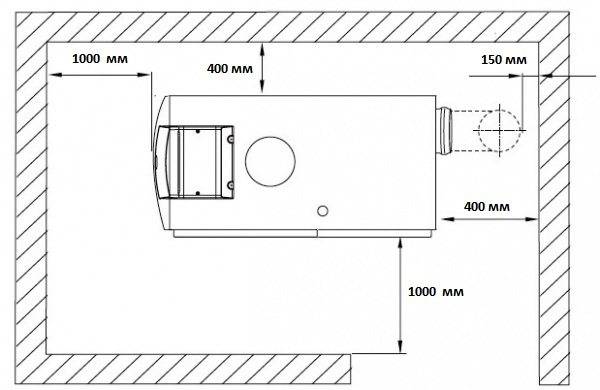

Размеры, которые нужно выдержать

Основные требования для размещения:

1. Пол под установку должен быть выполнен из негорючих материалов: бетон или металлический лист.
2. Основание под ПК должна быть выполняется из армированного бетона высотой 10-20 см.
3. Должны быть предусмотрены аварийные и эксплуатационные проходы, между котлом и стенами здания — расстоянием не менее 1 м.
4. Помещение должно быть сухим и отапливаемым, с температурой внутреннего воздуха выше + 10 С.
5. Приточно-вытяжная вентиляция в здании должна быть рассчитана исходя из мощности ПК, данные можно уточнить из технической и проектной документации котельной.
6. Если котельная установлена в отдельном помещении тепловые сети к объекту отопления прокладываются либо подземным способом, с укладкой ниже уровня замерзания почвы либо воздушным путем. В обоих случаях теплотрасса хорошо должна быть заизолирована от теплопотерь в окружающую среду.
7. Высота дымовой трубы должна быть не менее 5 м и выступать над уровнем крыши не менее чем на 0,5 м, рекомендуется поставить стабилизатор тяги или обычный поворотный шибер.
8. Расчет диаметра дымохода выполняется в соответствии с мощностью котла. Для пеллетных котлов он должен быть не менее 150 мм.
9. Установка конденсатосборника обязательна.
10. Крышу обрабатывают при помощи мастер-флеша, просвет заполняют негорючей минеральной ватой.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Необходимые инструменты и материалы

Фото: kievskaya.all.biz

Перед проведением строительно-монтажных работ приобретают следующие материалы и оборудование:

1. Насос для циркуляции теплоносителя в контуре.
2. Воздушные клапаны для удаления воздушной смеси из расширительного бачка в схемах с естественной циркуляцией теплоносителя.
3. Коллектор для распределения теплоносителя по контурам отопления.
4. Грязевик для удаления мусора из сетевой воды.
5. Радиаторы отопления
6. Бойлер косвенного нагрева.
7. Полипропиленовые трубы для внутриквартирной системы отопления.
8. Металлические трубы для обвязки котла.
9. Предохранительный клапан для защиты ПК от резкого скачка давления.
10. Запорно-регулировочная арматура.
11. Автоматика безопасности на ПК встроенная и состоит из следующих элементов: манометр, датчики, сигнализатор, панель управления котлом.
12. Набор инструментов.

Особенности подключения устройства

Подключается камин с помощью дымовой трубы. Она герметично соединяет отверстие на задней части отопительного прибора и дымохода. Предварительно перед установкой следует проверить наличие тяги в канале для выхода дыма из печи.

При установки пеллетных каминов необходимо соблюдать ряд правил:

1. Дымовая труба должна не глубоко заходить в проем дымохода, чтобы не нарушить подачу воздуха.
2. Отопительный прибор должен стоять на ровной поверхности. Чтобы обеспечить его максимальную устойчивость лучше всего устанавливать камин на пол без покрытия. При этом обязательно проверить с помощью строительного уровня отсутствие наклонов.
3. В помещении, предусмотренном для работы печи, требуется постоянной приток свежего воздуха.
4. Камин нельзя монтировать вблизи легковоспламеняющихся предметов и холодильных устройств.
5. Перед подключением шнура к сети следует проверить его на наличие повреждений. Нельзя проводить его через нагревающиеся детали камина.

Если необходимо подключить прибор с водяным контуром, то следующим этапом после установки прибора является подключение труб подачи и отвода теплоносителя. Подача горячей воды соединяется с верхним выходом камина, с помощью переходников, входящих в комплект к оборудованию.

Пеллетный камин с водяным контуром позволяет осуществить прогрев всего дома

Труба обратной подачи крепится к трубе снизу. После монтажа трубопровода нужно проверить все соединения на герметичность.

Перед началом установки любой модели камина следует изучить прилагаемую инструкцию, которая поможет детально понять все особенности подключения данного прибора. В целях безопасности рекомендуется осуществлять монтаж с помощью профессионалов, которые гарантируют правильную работу устройства.
