Песочный фильтр для бассейна: песчаный, своими руками, система фильтрации, самодельный наполнитель, схема для воды

Плюсы и минусы насоса для бассейна с песчаным фильтром

Основным преимуществом песчаного фильтра является простота конструкции. Он состоит из бака с патрубками и манометром. Функцию фильтрации выполняет кварцевый песок. Наполнитель дешевый, доступный рядовому потребителю. При желании его можно добыть в карьере, подготовить своими руками для засыпки в фильтр.

Песчаный наполнитель отлично задерживает органические и минеральные загрязнители воды. В нем остаются продукты химической реакции, образующиеся во время дезинфекции купели. Однако песчаный наполнитель задерживает только частицы размером от 20 микрон, и это основной недостаток.

Плюсом считается простота обслуживания. По мере загрязнения песчаного материала очистку выполняют обратной промывкой. Кварцевый песок прослужит около 3 лет. Срок эксплуатации зависит от степени загрязнения воды, частоты посещения бассейна и ряда других показателей, связанных с интенсивностью использования фильтра.

Совет! Увеличить срок эксплуатации фильтра можно, засыпав вместо кварцевого песка стеклянный песчаный наполнитель.

Еще одним преимуществом является то, что собрать можно песочный фильтр из имеющихся дома деталей. Если ничего подходящего нет, фильтрующую установку проще купить. Стоимость ее доступна.

Из минусов владельцы бассейнов отмечают большой вес и размер фильтрующего узла. Он занимает свободное место возле купели. При необходимости бак с песком тяжело транспортировать.

Как устроен песочный фильтр для бассейна

Состоит песчаная фильтрующая установка из пяти основных узлов:

бак с горловиной и плотно закрывающейся крышкой;
патрубок подачи воды;
патрубок выхода воды;
песчаный наполнитель;
цилиндр дренажной камеры.

Бак изготовлен из устойчивого к коррозии материала. Чаще всего применяется пластик. Цилиндр дренажной камеры выполнен из нержавеющей сетки. Сюда подведен патрубок выхода воды. Ячейки сетки цилиндра по размеру меньше от песчаных частичек. Наполнителем используется кварцевый или стеклянный песок с размером фракций 0,4-0,8 мм.

В общих чертах устройство песчаного фильтра для бассейна настолько простое, что его часто собирают из небольших пластиковых бочек. Крышка с горловиной для засыпки фильтрующего материала есть. Надо только впаять патрубки и сделать дренажную камеру своими руками из сетки.

Расчет системы фильтрации бассейна

Фильтровальная установка — это агрегат из водяного насоса и фильтра. Чтобы система работала эффективно, их надо рассчитать так, чтобы они подходили к бассейну и друг к другу.

Есть много типов искусственных водоемов и оборудования для фильтрации. Поэтому расчет лучше показать на одном из популярных вариантов. Например, подобрать песочный фильтр с насосом для частного закрытого бассейна размером 6 х 3 х 1,5 метра.

Расчет производительности насоса

Для расчета производительности насоса надо воспользоваться законодательными документами. С 01.01.2021 г. вступили в действие СП 2.1.3678-20 (вместо утративших силу СанПиН 2.1.2.1188-03). Нормы по бассейнам прописаны в п. 6.2. А конкретные цифры — в Приложениях 4-6.

Согласно Приложению 4, время полного водообмена для развлекательно-игрового водоема с аттракционами не должно превышать 6 часов, при площади зеркала воды на 1 человека не менее 2,5 м2 и температуре 28-30оС. Это значит, что за сутки насос прогонит всю жидкость через фильтр 4 раза (24 ч / 6 ч = 4).

Чтобы найти производительность помпы, надо вместимость бассейна (в литрах или кубометрах) разделить на 6 часов. Объем резервуара: 6 х 3х1,5 = 27 м3 Производительность насоса: 27 м3 / 6 ч = 4,5 м3 / ч

То же самое в литрах: Перевод кубометров в литры: 27 м3 = 27 * 1000 = 27 000 л Производительность: 27 000 л / 6 ч = 4 500 л / ч

Таким образом, в систему циркуляции данного бассейна надо поставить насос производительностью 4,5 м3 / ч или 4500 л / ч. Помпу с такими характеристиками найти можно, однако проще взять цифру из номенклатурного ряда, округляя результат в большую сторону. Ближайшее значение — 6 м3 / ч.

Насос 6 м3 / ч для данного случая даже лучше, чем 4,5 м3 / ч. Запас мощности положительно скажется на надежности оборудования и перекроет неизбежные потери. В то же время превышение не настолько велико, чтобы говорить о перерасходе энергии.

Определение скорости фильтрации

В ГОСТ Р 53491.1 – 2009 п. 9.3.4.6 есть таблица 6. По ней для сорбционных (поглощающих) фильтров и «остальных» бассейнов (то есть, не детских и не гидромассажных ванн), скорость фильтрования принимают не более 50 м3 / (ч * м2). Размерность показывает, что через 1 м2 площади поверхности фильтра в течение 1 часа пройдет до 50 м3 воды бассейна. (После сокращения м2 пишут упрощенно 50 м/ч).

Площадь фильтрации и диаметр фильтра

По производительности насоса и скорости фильтрации надо выбрать фильтр для воды. Это значит, что если все сделать правильно, то для насоса 6 м3 / ч скорость движения жидкости получится 50 м/ч.

Площадь фильтрации: 6 м3 / ч : 50 м/ч = 0,12 м2

Итак, площадь чистящего элемента, помещенного в корпус фильтра, должна быть равной 0,12 м2. Песочные модели в плане круглые. Площадь круга S = π R2 (π = 3,14). Решают методом подбора. Начать можно с наименьшей емкости диаметром 400 мм = 0,4 м. Ее радиус: 0,4 м / 2 = 0,2 м.

Площадь фильтрации: 3,14 * 0,22 = 0,1256 м2

Это практически то, что нужно. Значит, фильтр диаметром 400 мм вполне подходит. Можно посчитать реальную скорость очистки воды: 6 / 0,1256 = 47,77 м/ч. Тоже не сильно отличается от расчетного значения 50 м/ч.

Если не нравится решать подбором, то диаметр фильтра можно посчитать по формуле:

Dф = 2 √ (Sф / π)

Где Sф — площадь фильтрации (м2)

Подставляя значения, получаем:

Dф = 2 √ (0,12 м2 / 3,14) = 2 √ 0,0382 = 2 * 0,1955 = 0,391 м

По формуле диаметр получился практически такой же.

Для упрощения решения задачи можно воспользоваться онлайн калькулятором расчета фильтра

Обратная промывка

Очистка песчаных фильтров делается методом обратной промывки. После того как все рассчитано, надо проверить возможность выполнения данной операции:

40 < P / (π * D2/4) < 52

Где Р — производительность насоса (м3 / ч), D — диаметр фильтра (м).

Подставляя значения, имеем:

40 < 6 / (3,14 * 0,42/4) < 52

40 < 6 / 0,1256 < 52

40 < 47,771 < 52

Тождество действительно. Это значит, что при насосе производительностью 6 м3 / ч и песчаном фильтре диаметром 400 мм промывка возможна. Оборудование подобрали правильно.

Рециркуляция

Насосы бассейнов с циркуляционной системой водообмена должны подавать жидкость в объеме, достаточном для ее обновления. Раньше данный параметр рассчитывали исходя из площади резервуара и нагрузки.

В СП 2.1.3678-20 п. 6.2.10 сказано лишь то, что насос обязан доливать в бассейн свежую воду в количестве не менее 50 л в сутки на каждого купающегося.

Высота установки

Насос обычно располагают ниже уровня воды в бассейне. Если это невозможно, то выбирают самовсасывающую модель, которая поднимает воду минимум на 3 метра.

Пошаговая инструкция изготовления

Для выполнения работы необходимо подобрать корпус, врезать в него штуцеры, установить внутренние элементы, подготовить фильтрующий элемент и устройства, обеспечивающие работу конструкции. Затем следует обвязать систему и подключить ее к бассейну.

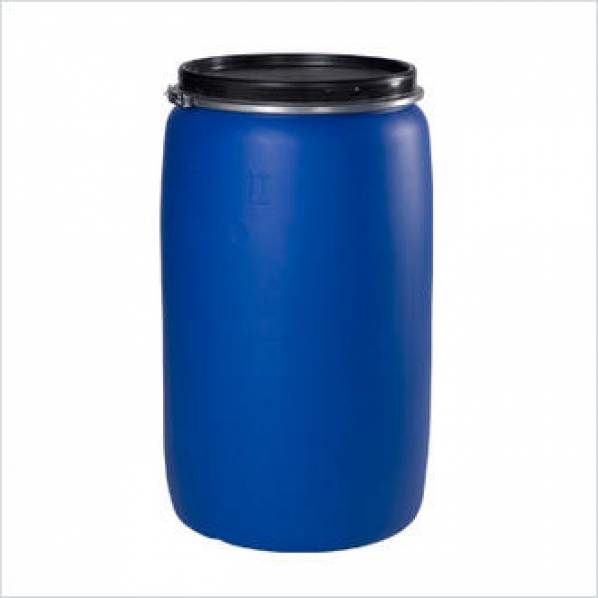

Полипропиленовая бочка

Шаг 1. Подбираем корпус

Выбор камеры фильтра определяется условиями его эксплуатации – это должна быть стойкая к агрессивным воздействиям герметичная емкость выдерживающая давление, развиваемое насосным оборудованием.

Подходят часто имеющиеся в загородных домах шестидесяти литровые полипропиленовые бочки или другие пластиковые емкости. Надежен в эксплуатации прочный расширительный бак с мембраной. Ее следует удалить и получится аналог промышленного оборудования.

Шаг 2. Монтируем штуцеры и внутренние элементы

Фильтр грубой очистки Для обеспечения перекачки очищенной и поступления в фильтр загрязненной жидкости в его корпус или крышку врезаются штуцера. Стыки тщательно промазываются водонепроницаемыми составами.

К входному штуцеру присоединяется фильтрующее устройство, задерживающее крупные фракции загрязнений, например, обтянутый капроновыми колготками конусообразный обрезок бутылки из пластика.

Помимо улавливания крупного мусора такой фильтр грубой очистки предотвращает образование направленной струи, выкапывающей воронки в толще песка.

Мнение эксперта

Куликов Владимир Сергеевич

Дренажная камера, присоединенная к выходному патрубку, изготовляется из обрезанной по нужному размеру пластиковой трубы с проделанными в ней отверстиями. Снаружи она обтягивается сеткой с мелкими ячейками, не пропускающими гранулы песчаного наполнителя. Можно также использовать готовый картридж цилиндрической формы, применяемый для фильтрации воды для питья.

Шаг 3. Подготавливаем песчаный наполнитель

Имеющейся в продаже специальный кварцевый песок не требует подготовки для использования в фильтре. В нем нет патогенной микрофлоры, частицы наполнителя измельчены до оптимального размера. Неподготовленный кварцевый песок просеивается через сито, задерживающее фракции крупнее полутора миллиметров в диаметре.

Затем отсортированный наполнитель промывается. Обыкновенный песок использовать не рекомендуется. Слишком мелкий склонен к образованию комков, слишком крупный не будет очищать воду должным образом.

Установка манометра позволить контролировать давление и избежать ненужных поломок

Шаг 4. Устанавливаем устройства, обеспечивающие корректную работу

При установке нагнетательного насосного оборудования для контроля развиваемого давления необходимо использовать манометр. Установка предохранительного клапана, через который стравливаются излишки жидкости при критическом повышении давления в системе, поможет избежать повреждения корпуса.

Следует также предусмотреть возможность отвода выделяющегося из воды воздуха через отдельный патрубок с запорным краном.

Шаг 5. Обвязываем и подключаем к бассейну фильтрующую систему

Насос должен быть мощный и надёжный Изготовленный песчаный фильтр обвязывается трубопроводной разводкой с расположенными в соответствующих местах запорными элементами и фитингами. Разводка труб должна обеспечивать возможность циркуляции жидкости через толщу песка как сверху вниз в режиме фильтрации, так и в обратном направлении для промывки наполнителя.

Производительность насосного оборудование подбирается из расчета полной перекачки через фильтр всего объема воды в бассейне за 6 часов. Сокращение этого времени приведет к необходимости частой замены наполнителя. Подключение фильтрующей системы к бассейну выполняется с помощью присоединения к приемному и выходному патрубкам шлангов, подающих загрязненную воду из бассейна и отводящих в резервуар очищенную жидкость.

В заключение отметим, что качественно сделанный песчаный фильтр при соблюдении правил эксплуатации и своевременном техническом обслуживании будет работать без потери технических характеристик длительное время. Стоимость самостоятельно изготовленного устройства значительно ниже промышленного экземпляра.

Фильтр бассейна засоряется слишком быстро? Советы для долголетия

В конечном итоге срок службы фильтра зависит от того, сколько грязной воды ему необходимо очистить. Если вы хотите продлить срок службы фильтра, регулярно ухаживайте за бассейном и соблюдайте правила по его очистке.

Управление качеством воды в бассейне

Самое главное – ежедневно поддерживать правильный химический баланс. Правильные химические вещества предотвратят образование водорослей и помогут справиться с прочей грязью и мусором, уменьшая нагрузку на фильтры вашего бассейна.

Чистые пользователи бассейна

Чем больше используется бассейн, тем грязнее он может стать.

Пользователи бассейнов приносят с собой в бассейн загрязняющие вещества, которые в конечном итоге попадают в фильтр. Это могут быть масла для тела, шампуни, напитки и многое другое.

Если вы хотите правильно ухаживать за своим бассейном, вы можете предпринять шаги, чтобы минимизировать воздействие людей.

Сначала душ – Принятие душа перед тем, как пойти в бассейн, удалит некоторые загрязнения, которые попадают в фильтр.
Никакой еды и напитков – поощряйте людей есть или пить до, или после бассейна, а не во время плавания!

Уход за фильтрами бассейна, когда они не используются

Еще одна вещь, которую следует учитывать, – это то, что происходит с вашими фильтрами, когда бассейн не используется. Если вы используете свой небольшой бассейн сезонно, убедитесь, что ваши картриджные фильтры хранятся правильно в не сезон. Кроме того, проверьте их перед началом следующего сезона, так как они могут иногда терять свои качества со временем, даже когда не используются.

Насосные фильтрующие системы должны по-прежнему работать в межсезонье так часто, чтобы химические вещества в воде не снижались. Поэтому нужно следить за своими фильтрами в межсезонье. Как и в случае с вашим бассейном в целом, приобретение специальных укрытий (крышек)и правильное закрытие бассейна также поможет поддерживать эффективную работу ваших фильтров.

Какие аналоги есть у песочных устройств для очистки воды?

— картриджный;

— диатомитовый;

— песочный.

По критерию доступной себестоимости аналоги превосходит песочный тип устройства. Он гарантирует неплохой результат очистки и может быть приспособлен для фильтрации воды в больших объемных резервуарах. Главным компонентом такого прибора является слой кварцевого песка. При прохождении сквозь него грязная вода очищается и в бассейн по приточным каналам поступает очищенная жидкость.

Хлорирование воды является наиболее известным и часто используемым способом обеззараживания воды в больших водоёмах. Хлорка практически мгновенно уничтожает практически все болезнетворные бактерии, вирусы и грибки, а кроме этого сохраняет все свойства чистой воды на протяжении долгого времени, поэтому процесс хлорирования производится редко. Осуществляется ручным или автоматическим способом.

Вода очищается самим хлором или его химическими соединениями. На современном рынке можно найти хлористые вещества в различных субстанциях: в виде порошка, больших таблеток, гранул или жидкости. Так как хлор — это агрессивное химическое средство, то его необходимо использовать в точно указанной производителем дозировке, так как в случае преувеличения дозы придётся проводить дехлорирование воды.

Средства для хлорирования воды в бассейне

Процесс хлорирования состоит из нескольких этапов:

Первым производится ударное хлорирование. Для этого можно взять хлор в таблетках. Добавляем препарат в бассейн из расчёта 1 таблетка (20 грамм) на 1 кубометр воды. Для того чтобы завершилась полностью химическая реакция хлора и воды необходимо выждать около 10 часов. Именно поэтому шоковое хлорирование лучше всего осуществлять вечером, чтобы к утру, вода была уже в норме.
Таблетки для хлорирования бассейнов
Второй этап — это добавление двух-трёх граммов жидкого хлора на 1 куб. метр воды или 1–2 таблетки на 10 куб. метров. Такая процедура проводится один раз в три дня. Уровень содержания хлора можно проверять специальными тестерами, которые продаются в специальных магазинах. Необходимо опустить одну полостку-тестер в воду, а затем сравнить её цвет с цветовой шкалой на коробке. В зависимости от этого вы сможете далее регулировать степень содержания хлора в воде. Уровень pH в воде должен быть в пределах от 7,2 до 7,6.
Тестеры для бассейнов: нормы Ph и содержания хлора
Третий этап. После того как вы убедитесь, что уровень хлора в воде стабильный, необходимо проверять тестером его содержание 1 раз в неделю и при необходимости добавлять хлорсодержащие препараты.
Тестер для проверки качества воды

Очистка воды в уличном пластиковом или надувном бассейне является главным залогом прекрасного времяпрепровождения в жаркие летние дни. В чистой тёплой воде не будут скапливаться различные болезнетворные бактерии и вредные микроорганизмы, которые могут стать причиной развития серьёзных заболеваний. Именно поэтому необходимо ответственно подходить к данному вопросу и выбрать для своего водоёма наиболее эффективный и приемлемый способ очистки воды. А можно легко сделать несложный фильтр на основе песка своими руками.

Как правильно выбрать фильтрующий насос?

Все разновидности фильтров могут быть составной частью фильтрующих насосов – устройств для организации циркуляции и очистки воды в бассейне. Оборудование оснащено мощным двигателем с водозащитной изоляцией, который и обеспечивает движение воды. Фильтры для первичной или глубокой очистки входят в комплект, а некоторые продаются отдельно

Важно учитывать показатели мощности и скорости, чтобы по ошибке не оснастить слабый насос чересчур эффективным фильтром или наоборот

В редких случаях фильтрующий насос не опускают в землю, а устанавливают выше уровня воды. Максимальная высота подъема – 2 метра

Большая часть самовсасывающих насосов имеет встроенные фильтры, предназначенные для очистки слегка загрязненной воды, более тщательная обработка требует покупки дополнительного оборудования или химической дезинфекции. Оборудование помещают в специальный контейнер и зарывают в землю рядом с бассейном наполовину или полностью таким образом, чтобы оставалась возможность беспрепятственного доступа.

Фильтрующие насосы снабжены первичным фильтром грубой очистки – пластиковой сеткой-корзинкой с мелкими ячейками, задерживающими крупный мусор: листву, веточки, траву

При покупке обратите внимание на ограничения. Большая часть моделей выполняет функции при соблюдении следующих показателей:

tº воздуха – до 60ºC;
tº воды – до 40ºC;
давление – до 2,5 (3,5) бар.

Предпочтительнее модели с непрерывным режимом эксплуатации.

Известная фирма Intex выпускает готовые комплекты – надувные или каркасные бассейны + фильтрующие насосы с системой соленой воды, которая обеспечивает безопасность купания без использования хлора

Обычные циркуляционные и центробежные насосы осуществляют перекачку воды без возможности ее очистки, поэтому фильтр необходимо приобретать дополнительно, а лучше, если их будет два. Первый служит для предварительной фильтрации и защиты оборудования, он производит отсев абразивных и длинноволокнистых фрагментов. Второй более тщательно чистит воду от взвеси и мелких частиц и обеспечивает безопасность купания.

Выбор насоса

При выборе насоса учитывается следующая информация:

Скорость потока. Как ранее было отмечено, производительность насоса должна соответствовать производительности фильтра.
Напряжение, к которому должно подключаться оборудование. Большой популярностью пользуются модели, которые подключаются к сети 220В. Но стоит учитывать, что в продаже есть и модели, работающие от трехфазной сети.
Тип установки. Насосы бывают погружные, полупогружные и поверхностные. Для небольших бассейнов можно приобрести и установить насосы поверхностного или полупогружного типа. А вот для больших бассейнов, различных водных аттракционов с большим показателем водоизмещения подойдет погружная модель.
Тип используемого материалов при изготовлении корпуса. В продаже есть модели, при изготовлении которых применяется чугун, нержавеющая сталь и пластик. Варианты исполнения с большой производительность изготавливают, как правило, из чугуна и нержавеющей стали. А вот дешевые модели производят из пластика. Для длительной эксплуатации устанавливают варианты исполнения, при изготовлении корпуса которых применяют чугун.
Наличие или отсутствия измельчителя. В воду может попадать различный мусор. Для того чтобы защитить устройство от перегрева или засорения устанавливают насосы с измельчителем.

Довольно важно не только выбрать наиболее подходящее устройство, но и правильно его установить. При неправильной эксплуатации даже самое качественное оборудование быстро выйдет из строя

Как устроен песочный фильтр для бассейна

Состоит песчаная фильтрующая установка из пяти основных узлов:

бак с горловиной и плотно закрывающейся крышкой;
патрубок подачи воды;
патрубок выхода воды;
песчаный наполнитель;
цилиндр дренажной камеры.

Как узнать, когда фильтры нуждаются в замене

Как было сказано выше, некоторые симптомы плохо работающего фильтра могут быть связаны с его загрязненностью. Однако часто бывает, что очистки самого фильтра недостаточно и его нужно заменить.

Вот некоторые признаки, на которые следует обратить внимание при рассмотрении вопроса о замене фильтра:

Быстрое снижение производительности

Если ваш фильтр забивается или перестает чистить чаще, чем ожидалось, даже при частой обратной промывке, возможно, он потерял свое качество.

Использовать до определенного срока

Картриджи фильтров часто имеют срок годности из-за их конструкции. Однако все фильтры имеют прогнозируемый срок службы. Если этот срок подошел, то, возможно, лучше заменить фильтр.

Поврежденный фильтр

Это касается фильтрующих картриджей, которые со временем могут порваться. В этом случае нужно фильтр заменить.

Как работает песчаный фильтр для бассейна

Корпус не полностью заполнен песком. Между наполнителем и горловиной бака имеется пространство. Сюда по подающему патрубку поступает грязная вода из бассейна, нагнетаемая насосом. Жидкость проходит сверху вниз через песчаный наполнитель. Чистая вода сквозь сетку попадает внутрь дренажного отсека, по отводящему патрубку поступает в бассейн. Цикл непрерывно повторяется, пока работает насос.

Во время работы внутри емкости создается насосом давление или разряжение. Определить его можно по манометру. Показатель зависит от места установки насоса:

Если насос стоит перед фильтром на подающей трубе, внутри бака создается небольшое давление. Действие связано с тем, что вода внутрь емкости нагнетается.
Когда насос установлен на отводной трубе после фильтра, вода из бака высасывается. Внутри емкости образуется разряжение.

Во время фильтрации происходит постепенное загрязнение песчаного наполнителя. Для промывки переключают краны, и насос начинает подавать воду в обратном направлении – снизу вверх. Внутрь бака поступает чистая жидкость. Выходящую сверху грязную воду сбрасывают в канализацию.

На видео обзор режимов работы песчаной фильтрующей установки:
