Пластиковый дренажный колодец: виды, цены, монтаж своими руками

Чем полезен колодец ливневой канализации

В ливневых колодцах собирается вода с участка. Она поступает по дренажным трубам, лоткам или непосредственно в сооружение точечного типа. Собранную жидкость можно использовать для полива и других хозяйственных нужд.

Но главное – система позволяет осушить участок. На нем не стоит вода после проливных дождей и весенней оттепели. Продлевается срок эксплуатации строений, так как вода не уходит под фундамент, а стекает в резервуар.

Иногда ливневые колодцы объединяют с септиком. Специалисты не советуют такой вариант. При обилии осадков и талой воды существует риск, что очистное сооружение переполнится и перестанет работать. Лучше сделать отдельные канализационные сооружения. Чистая вода не загрязняется бытовыми стоками, и обе системы функционируют надежнее.

Дренажные колодцы разделяются на несколько видов

Поворотный колодец

Обустраивается в поворотный местах трубопровода. Главная функция – свободный доступ к трубам, для устранения засоров и осуществления ремонта. Размер конструкции напрямую связан с тем будут для работ опускаться в колодец или нет, если планируется проводить ремонт внутри колодца, то диаметр его должен быть как минимум 1м.

Ревизионные колодцы (смотровые)

Устанавливаются для проведения регулярных инспекций канализационной магистрали. Смотровой колодец позволяет быстро устранить причину аварии, провести профилактику трубопровода. Данный тип конструкции всегда большого диаметра, так как при возникновении проблемы всегда осуществляется спуск на дно, для ее решения. Монтаж ревизионных колодцев делается на схождении нескольких труб и на прямых отрезках магистрали каждые 30 метров.

Поглотительный колодец

Устанавливаются точечно, для отвода лишней влаги из почвы. Они не имеют подвода к дренам, соответственно собранную воду в канализацию сбросить не могут. Вода скопившаяся отводится в нижние слои грунта.

Для монтажа поглотительного колодца потребуется:

Вырыть котлован глубиной 2 м
Дно застелить щебнем
На щебень установить перфорированную трубу диаметром 1,5 м
В колодец засыпается фильтрующими материалами (гравий, кирпичная крошка, щебенка и т.д)
После заполнения полости вся конструкция накрывается геотканью и засыпается почвой.

Накопительный колодец

В большинстве случаев монтируются на территории, где планируется дальнейшее использование воды, а также при глубоком залегании водоприемных слоев.

Вода наполняет резервуар, после отводится в близлежащий водоем или применяется для бытовых нужд.

Стандартный дренажный колодец состоит из:

Канализационного смотрового люка.
Горловина.
Шахта
Дно (в поглотительных колодцах монтаж днища не требуется)

Обустройство дренажных колодцев осуществляется из пластиковых емкостей или бетонных колец.

Дренажный колодец из бетонных колец

Кольца из бетона изготавливаются высотой от 270 мм до 1000мм, диаметром от 700мм до 2000 мм до, с люком, сквозные и с дном. С их помощью сооружаются дренажный колодец любого типа. Недостатком данного вида конструкции является сложность монтажа. Погрузить кольца в котлован без специального оборудования не возможно, они очень тяжелые. Наряду с этим они обладают высокой прочностью и долговечностью.

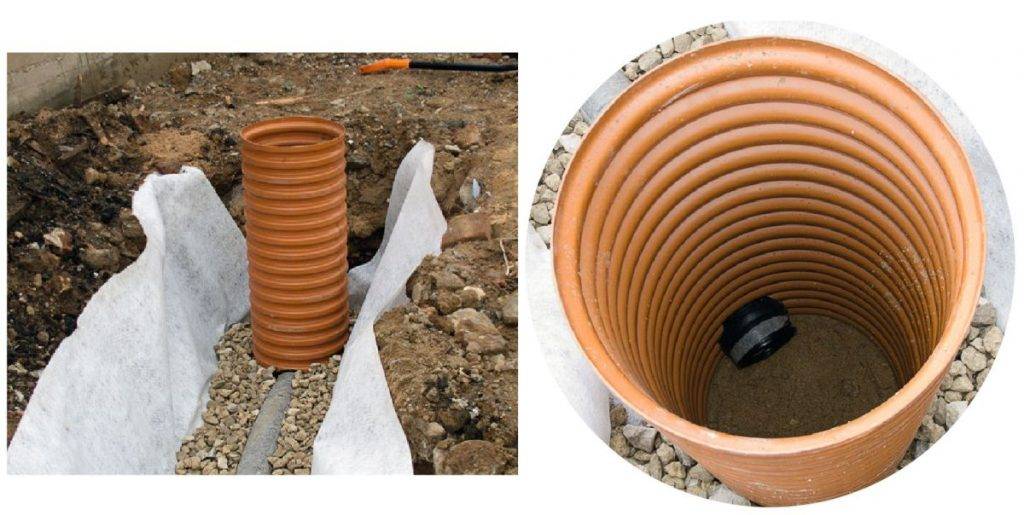

Дренажные колодцы из пластика

Пластиковые гофрированные шахты для дренажных колодцев более популярны, чем изделия из бетона.

Отливаются с ребрами жесткости, что увеличивает их прочность
Оснащены отводами для труб
Обладают не большим весом
Срок службы до 50 лет
Не требуется герметизация
Не подвержены гниению и коррозии
Простой монтаж

Производители

Дренажная конструкция может быть установлена качественно в том случае, если подобранные к ней детали соответствуют установленным стандартам, и приобретены у проверенных производителей. На отечественном рынке популярностью пользуется продукция голландской корпорации Wavin. Она выпускает гофрированную продукцию для дренажных систем.

Гофрированная форма позволяет колодцу двигаться по направлению грунта и предотвращает его разрушение. Наличие колодцев с диаметром от 1.0 до 6.0 метров позволяет выбрать любую необходимую конструкцию. Кроме качественных верхних люков, колодцы могут оборудоваться донной крышкой.

Отечественная выпускает дренажные системы разного типа и назначения. Резервуары изготавливаются гофрированной и прямой формы.

Имеют высокую прочность и длительный период эксплуатации. Главным преимуществом перед зарубежными аналогами является меньшая стоимость. Материалом для шахт служит поливинилхлорид и полиэтилен высокой прочности.

«Матлайн» является еще одной отечественной корпорацией. Выпускает дренажные системы любых конструкций и размеров, на 100% готовых к монтажу. Корпус дренажной конструкции сварен экструдерами .

Видео описание

Про монтаж пластиковых дренажных колодцев на видео:

Преимущества пластикового дренажного колодца

Вместо массивных железобетонных колец со ступенями, и труб, в которых легко помещается человек, всё чаще используют композитные и пластиковые тонкостенные устройства, в том числе малого диаметра. В этом случае можно смонтировать на участке сразу готовый колодец.

Такой подход позволяет быстро и дёшево обустраивать и обслуживать дренаж частного дома, гаража, бани.

Дренажные колодцы из пластика отличаются тем, что монтаж дренажного колодца, демонтаж и переустановка новой системы и лёгких труб, ведущих к ней (обычно также пластиковых) под силу одному человеку без привлечения спецтехники и без серьёзного нарушения ландшафта.

Пластиковые колодцы потребуют меньше ресурсов для установки Источник giropark.ru

Что это такое, как работает устройство?

Колодец для дренажа – это специальная шахта в земле, изготавливаемая из ЖБИ или ПВХ. Он состоит из дна, рабочей зоны, люка и позволяет собирать излишек воды с участка. По трубе внутрь шахты поступает вся влага, и он позволяет производить чистку всей системы.

Особенно необходим дренаж, когда дом располагается в низине, а в местности сравнительно большой уровень осадков или совсем рядом имеется грунтовая вода.

Установка дренажного колодца :

исключает затопление погреба и подвального помещения;
снижает давление от грунтовых вод;
осушает почву на участке.

Схема ревизионной шахты состоит из таких элементов:

люк. Он не допускает попадание в яму лишнего мусора, а также позволяет обслуживать коллектор;
горловина – несущая часть сооружения;
шахта – вертикальный туннель;
дно – используется для сбора осадков.

Смотровые системы для дренажа необходимы:

для периодической промывки конструкции;
наблюдения за работоспособностью труб;
осуществления планового техобслуживания.

При отсутствии этой коммуникации на придомовой территории будет скапливаться вода. Если даже проложить дрену и не установить смотровой колодец, то вся система будет забиваться, а влага останется в почве.

Для чего нужны и какие бывают дренажные колодцы

Частный дом или дача часто расположены в местности, подверженной заболачиванию, их фундаменты могут постепенно разрушаться под воздействием грунтовых вод. Также, хозяева часто сталкиваются с тем, что нет канализации, а значит некуда девать воду из септика. Бывает вероятна угроза подтопления жилых и нежилых построек, в особенности таких как погреб, гараж, баня, сад и огород. В этих случаях необходим дренажный колодец, а возможно и целая дренажная система.

Собирать в подземную ёмкость избытки вод, самотёком или подавая насосами, с постоянным или периодическим их удалением – вот в чём смысл колодца для дренажа. Система устанавливается один раз и будет работать в течение всего времени эксплуатации дома. Но в процессе использования сливной колодец требует периодической чистки. Для этого с дна засорённого колодца струей воды поднимают илистые отложения с последующей их откачкой или сливом.

Устройство дренажного колодца может быть трех типов:

Смотровые (инспекционные), дренажный колодец для канализации, расположенные в местах поворота и пересечения дренажных труб или через каждые 40-50 метров дрен, периодически их чистят, а если нет слива – откачивают. Для обустройства таких колодцев бывает достаточно использовать трубу диаметром от 34 см.

Смотровой колодец на пересечении дренажных труб Источник rinnipool.ru

Коллекторные (водоприёмные) – это конечные пункты слива вод, чаще всего только поверхностных (ливнёвых, тающих, ручейных), с их откачкой в канализацию, водоём, или использованием для хозяйственных нужд. Отличаются довольно большим объёмом, часто непроницаемым дном, для них обычна встроенная лестница. Размещение насоса и обслуживающие процедуры накладывают ограничения по их диаметру – не менее 70 – 100 см.
Тампонажные (поглотительные, фильтрационные), их располагают в местах, которые хотят избавить от луж, например после мойки машин. Вокруг них предполагается насыпка большой массы скальника, щебня, отсева, как для подвода воды к колодцу, так и для отвода через его дно в глубокие водные горизонты. В частности, дно тампонажного колодца засыпают слоем щебня толщиной 30 см. В этом устройстве происходит частичная бактериальная и механическая очистка стоков, с периодической промывкой или механическим извлечением наносов ила и песка.

Так выглядит схема фильтрационного колодца Источник flotenk.ru В случаях колодцев смешанного типа, их функции накладываются, а устройство дренажного колодца изменяется. Так, водоприёмный колодец может сбрасывать воду в тампонажный. В этом случае ему не требуется герметичное дно и он может обойтись без насоса, но при этом нуждается в периодическом осмотре и очистке, наподобие инспекционного колодца.

Как монтировать?

Если вы монтируете канализационную систему своими руками, то в процессе работы вам практически гарантированно придется выполнить установку одного либо нескольких канализационных колодцев.

Как правило, в частных сетях такие конструкции нужно ставить на каждом повороте трубы и через каждые 12 -15 метров на ровном участке – так они будут работать максимально эффективно.

В месте установки делаем расширение траншеи, как показано на фото

Инструкция по установке ревизионного пластикового колодца проста:

В месте установки колодца расширяем траншею для прокладки труб таким образом, чтобы и кинета, и шахта вошли в образованный котлован с зазорами минимум 20 — 30 см с каждой стороны.
Дно траншеи углубляем примерно на 30 см относительно проектного уровня.
Засыпаем подушку из смеси песка и гравия толщиной до 20 см, поскольку даже пластмассовый колодец обладает значительной массой, он может постепенно проседать. Подсыпку увлажняем и трамбуем.

Чем больше конструкция, тем надежнее должно быть основание

Поверх песчано-гравийного слоя заливаем подбетонку толщиной до 100 мм. Для заливки используем раствор на основе цемента марки М150 или выше, в качестве заполнителя берем песок и среднефракционный щебень.
После первичной полимеризации раствора на забетонированное основание устанавливаем кинету. К кинете присоединяем трубы, используя герметичные манжеты с резиновыми вкладышами.

Установленная кинета с присоединенными трубами

Соединение лотка с трубой через герметизирующую манжету

Сверху на манжету ставим либо горловину (если колодец неглубокий), либо шахту колодца. Место стыка уплотняем с помощью манжеты, дополнительно герметизируя силиконом.

Дополнительная герметизация стыка силиконом

При установке лоток выставляем строго горизонтально, а шахту/горловину вертикально. Перекос может отрицательно сказаться на функционировании всей системы, поскольку в этом случае есть риск разгерметизации в местах соединения шахты с лотком или горловиной.
К верхней части установленной трубы крепим коническую горловину либо основание для монтажа люка. Все места соединений также герметизируем.

Крепление горловины к шахте

После того как люк будет закрыт, нужно засыпать зазор между стенками котлована и самим колодцем. Засыпку выполняем послойно, постепенно заполняя полость смесью песка, гравия и глины. Для дополнительной теплоизоляции колодца можно добавить керамзит или перлит.

Система в сборе – осталось засыпать котлован

Материалы

До определенного времени дренажные колодцы и отстойники преимущественно возводили из железобетонных колец. Такие кольца выпускаются и сегодня. Они могут иметь разные диаметр (от 700 мм) и высоту (до 1000 мм), на торцевых поверхностях выполняются канавки для укладки уплотнительного шнура из пеньки или резины.

Толщина стенки составляет 80 мм, диаметр арматуры – от 8 до 12 мм.

Швы между кольцами заполняются цементным раствором. Для обработки мест, контактирующих с водой, в раствор добавляют жидкое стекло.

Для сооружения накопительных колодцев изготавливаются кольца с днищами.

Ж/б кольца очень прочны и долговечны, но они имеют значительную массу, что сильно усложняет доставку и монтаж. Замечательной альтернативой традиционному материалу стал пластик. Из него делают специальные гофротрубы особого ребристого профиля, благодаря которому они не всплывают в грунте. Полимерные детали легки, не нуждаются в гидроизоляции и имеют довольно длительный срок службы – около 50 лет.

При необходимости они могут быть оснащены отводами, входные патрубки которых можно расположить под любым углом. Единственный недостаток – высокая стоимость.

Дренажная система нужна для защиты зданий от подтоплений и от разрушения фундамента. Дренажная система вокруг частного дома своими руками: устройство траншейного дренажа и отмостки, а также виды дренажа: открытый, закрытый, пристенный.

Что такое кессон для скважины и как его установить, вы узнаете тут.

Сливная или выгребная яма — одна из самых распространенных очистных систем в частном доме. Здесь https://aquacomm.ru/cancliz/zagorodnyie-doma/avtonomnaya/stoki/vyigrebnaya-yama-stoki/dlya-chastnogo-doma.html рассмотрим разновидности таких ям и технологию устройства.

Достоинства сборных колодцев из ЖБИ

При планировании строительства систем водоотведения внимание уделяется многим параметрам, от которых зависит надежная эксплуатация инженерных сетей. Дренажный колодец из железобетонных колец практически по всем техническим параметрам превосходит аналогичные изделия из кирпича, бетона, древесины и пластика

У собранных из ЖБИ дренажных колодцев имеются такие достоинства и преимущества:

Высокая прочность. Изделия устойчивы к экстремальным вертикальным и горизонтальным нагрузкам, которые возникают из-за сезонных подвижек грунта.
Целостность конструкции. Герметичность достигается особыми уступами на краях колец и использованием надежных уплотнителей. В неустойчивых грунтах фрагменты шахты соединяются сваркой.
Устойчивость к влиянию агрессивной среды. Бетон невосприимчив к кислоте и щелочи, которые содержатся в некоторых типах грунта. Налет и ил не разъедают этот материал. Им не интересуются насекомые и грызуны.
Быстрый срок возведения. При использовании экскаватора монтаж шахты занимает всего несколько часов. При этом качество готового сооружения гарантировано.
Длительный срок эксплуатации. Это очень ценное качество, которое ценят частные застройщики и крупные подрядчики, так как ремонт систем отвода стоков является довольно существенной проблемой.
Простота обслуживания. Оно заключается в периодической замене фильтра, очистке стен шахты от осадка и налета.

Кольца изготавливаются методом вибропрессования с использованием прочной стальной арматуры. Благодаря этому в готовых изделиях отсутствуют полости и щели, которые могут ослабить забетонированный колодец.

Следует остановиться и на минусах сборной шахты. К ним относится значительный вес колец, предполагающий аренду грузового транспорта и подъемных приспособлений. Из этого вытекает и необходимость обустройства подъездных путей к месту проведения монтажа. Слабым местом бетонной шахты являются стыки фрагментов, из которых она собрана. Их укрепление влияет на скорость и стоимость монтажа.

https://youtube.com/watch?v=y55kUBfw51s

Колодцы из пластика — преимущества

Сегодня на рынке можно встретить бесчисленное множество разных колодцев из пластика, которые отличаются по конструкции, набору элементов, диаметру и особенностям работы. Разобраться в этом широком ассортименте не так-то просто. Все дело в том, что пластиковые колодцы для канализации появились сравнительно недавно. Досконально разобраться во всех тонкостях этой новинки под силу разве что профессионалу.Впрочем, можно начать с того, что такие колодцы имеют следующие элементы в своей конструкции:

Лоток . Это нижняя часть колодца. Оснащен этот элемент специальной разводкой, через которую к колодцу подключаются трубы.
Шахта колодца . Это, можно сказать, основная составляющая всего сооружения. Та емкость, которая собственно и является полноценным колодцем.
Горловина . Верхняя часть колодца. Что интересно, многие производители предлагают разные варианты крепления люка (крышки) к горловине: от самого простого до сложного механизма.

К слову, вместе с появлением пластиковых колодцев в обиход были введены новые технологические термины, которые обозначают некоторые детали и особенности таких конструкций

Почему их важно знать? Или хотя бы ориентироваться в них?. Полимерные колодцы для канализации выпускают самых разных конфигураций

Чтобы сделать правильный выбор, лучше понимать и разбираться во всех тонкостях этих сооружений.Итак, специалисты советуют знать следующие термины, которые пригодятся при изучении моделей колодцев:

Полимерные колодцы для канализации выпускают самых разных конфигураций. Чтобы сделать правильный выбор, лучше понимать и разбираться во всех тонкостях этих сооружений.Итак, специалисты советуют знать следующие термины, которые пригодятся при изучении моделей колодцев:

Телескоп . Так условно называют небольшую, вертикально подвижную трубу на самом верху горловины колодца. Здесь же присутствуют крепежи для люка. Что примечательно, во время любых смещений грунта, «телескоп» способен брать на себя все эти движения почвы, предотвращая деформацию колодца в целом. Благодаря нему можно поднимать или опускать люк, чтобы выровнять его с поверхностью земли.
Горловина . Элемент, удлиняющий верхнюю часть колодца. Надевается на конус. На горловину и размещается выше описанный «телескоп».
Конус . Верхняя часть самой емкости колодца, к которой крепится горловина.
Труба . Это сама емкость колодца. Еще ее называют – «тело» колодца или основная часть. Стенки этой «трубы» выпускаются разными. Бывают гладкие ровные стенки. Иногда их делают из гофры. А также нередки случаи совмещения этих двух текстур «трубы» в одной конструкции.
Кольцо «тела» . Присутствует не во всех моделях пластиковых колодцев. А только когда сама «труба» колодца представляет собой не сплошной материал, а состоит из множества таких колец, образуя гофру.

Отличительные особенности железобетонного и пластмассового колодцев

Несмотря на то, из какого материала сделан канализационный колодец, конструкция их одинакова. Устройство представляет собой шахту с формой цилиндра, заглубленную в землю. На дне ее находится лоток для соединения с двумя, или с тремя отверстиями для труб под сточные отходы.

Для удлинения высоты сооружения предусмотрены специальные удлинители и выдвижные шахты. Собирают их между собой через резиновые уплотнители, за счет этого получается герметичная емкость. Иногда в таких случаях используют раздвижные модули, при этом они являются продолжением стенки устройства.

Верхняя часть канализационного колодца перекрывается люком из такого же полимерного материала, что и сам резервуар. В то же время они обеспечивают долговечность всего сооружения. Размеры их аналогичны размерам чугунных люков и соответствуют своим функциональным возможностям при распределении нагрузки.

По испытываемой нагрузке, люки делятся на 4 вида:

Стандарт «А15». Монтируются на пешеходных зонах в парках. Способны выдерживать нагрузку в 1,5 тонны;
«В125». Такие люки устанавливаются в парковых зонах и на стоянках легковых автомобилей. Они рассчитаны до 12,5 тонны;
«с250». Эти люки устанавливаются на пластмассовых колодцах, сооруженных под городскими дорогами. Способны держать нагрузки до 25 тонн;
«д400». Такие люки наиболее загружены, устанавливаются на автомагистралях. Допускаемая нагрузка до 40 тонн. Устанавливаются крышки в таких случаях на пластиковые резервуары телескопического вида или разгрузочное кольцо.

Горловина является переходным элементом, который предназначен для компенсирования нагрузок. При этом сохраняя в целостности саму шахту и трубы, которые к ней подходят. В связи с этим выполнена она в виде гофрированного или телескопического устройства.

Телескопическая часть выдвигается для более комфортного доступа и осмотра при обслуживании канализационной шахты. Разгрузочное кольцо с двух сторон обеспечено резьбой, которая делает пластмассовую конструкцию наиболее герметичной. В стенках устройства предусмотрены отверстия для входных и выходных труб.

Важно помнить. При любом устройстве, колодцы из пластика должны быть прочными, долговечными и устойчивыми к внешней и внутренней среде

Также популярны изделия, выполненные из гофрированного пластика. Такое конструктивное решение позволяет решить проблему нагрузок, которые приходится выдерживать пластиковому резервуару во время эксплуатации. И к тому же оно разрешает регулировать высоту устройства.

В обоих случаях цилиндрические пластмассовые емкости выполнены с одной или двумя стенками. Снаружи сделаны ребра жесткости, предохраняющие шахту от давления грунта, которое неизбежно при этом.

Инструменты и материалы для пластикового

Комплектация КДН будет зависеть от цели его использования:

приобретается емкость диаметром около 2 м (это позволит человеку спускаться вниз для техобслуживания);
уплотнители из резины;
пластиковое герметичное дно;
люк из пластика.

Пошагово: копка и установка пластикового

Весь процесс расписан пошагово:

Труба нужного диаметра отрезается согласно глубине. Это обязательно учитывалось, когда выполнялся расчет всей системы.
Далее выкапывается яма. Ее размер со всех сторон должен быть большим на 0,5 м. Это обеспечит комфортную работу.
Снизу трубы необходимо отмерить 0,5 м и сделать технологические отверстия для подсоединения трубопровода. Чтобы была полная герметичность, эти проемы оснащаются уплотнительной резиновой прокладкой.
Дно обязательно засыпается подушкой из смеси песка и щебня и заливается бетонной стяжкой.
Перед установкой трубы к ее нижней части герметично присоединяется дно. В качестве гидроизолирующего материала используется герметик или битум.
Когда стяжка на дне котлована высохла, опускается емкость.
К ней подключаются трубы. Все соединения должны быть герметичны.
Пространство между стенками земли и емкости засыпается смесью из гравия и песка. Все тщательно трамбуется.
На завершающем этапе происходит установка люка.

Как ставить систему дренажа на участке?

Строительство дренажного колодца на участке включает несколько этапов:

разработка проекта сооружения, состоящего из выбора места, необходимого вида и расчета нужного количества;
подготовительные работы;
монтаж конструкции.

В зависимости от материала изготовления колодцев, технологии их установки имеют различия. Порядок обустройства пластиковых колодцев:

подготовительные работы, включающие прокладку водоотводящих труб в траншеях;
углубление участков будущего расположения колодцев на 40 см ниже уровня прохождения трубопроводных элементов;
создание утрамбованного слоя песка и щебня;
подготовка бетонного раствора и заливка дна ямы;
укладка геотекстиля после затвердевания цементной основы (примерно через два дня);
установка емкости колодца на основание и присоединение к отводам труб;
монтаж дополнительные элементы при необходимости – лестниц, насосов;
герметизация мест присоединения при помощи специальных составов;
сооружение люка в верхней части колодца;
обсыпка конструкции со всех сторон щебнем и грунтом.

Поэтапность установки железобетонных колодцев:

монтаж бетонных колей один над другим в подготовленном котловане;
герметизация всех щелей битумом после установки колец;
сооружение траншеи для отводящих труб, согласно разработанной проектной схеме;
создание отверстий для труб в бетонных кольцах с помощью специального оборудования;
проводка труб, присоединение их к колодцу и обработка герметиками стыковых участков;
устройство верхнего перекрытия с люком;
засыпка щебнем колодца со всех сторон на высоту около 50 см, а затем – до самого верха – глиной с тщательной утрамбовкой.

Для поглотительных сооружений вместо дна сооружают фильтрующую систему.

Для того, чтобы дренажная система эффективно работала на участке при ее обустройстве необходимо учитывать такие факторы, как:

влажность и вид почвы;
глубину залегания и интенсивность грунтовых вод;
тип и размер используемых труб;
общую геометрию участка и расположение строений на нем.

Для правильного расчета и подбора оптимального варианта устройства дренажной системы для каждого конкретного случая лучше всего обратиться за помощью к профессионалам, чтобы исключить возможные ошибки и дополнительные расходы.

Установка дренажного колодца своими руками

Удобство монтажа и скорость выполняемых работ, а также максимальная простота процесса побуждают владельцев загородных домов к самостоятельному строительству ливневых канализаций.

И такой подход весьма оправдан. Для выполнения работы не потребуется привлечение дорогостоящей строительной техники, а полученный результат оправдает затраты на полимерную продукцию.

Разметка и земляные работы

Первое, что предстоит выполнить, — это устройство современной дренажной системы своими руками, разметить территорию и провести выемку грунта. Для этой цели потребуется подготовить деревянные колья и шнурку. С их помощью обозначается будущая ливневая канализация и места установки пластиковых дренажных колодцев.

Далее земляные работы переходят в стадию выемки грунта. Такая работа производится обычной штыковой лопатой. Подчистить и выровнять основание можно совковым инструментом. Использование полимерных изделий для устройства ливневой канализации позволяет не использовать большую глубину траншей.

Трубы и элементы колодца не боятся сильных морозов, что и позволяет закладывать их не глубже 60 см.

А вот котлован, в котором будет производиться монтаж коллекторного или поглотительного колодца, придётся серьёзно углубить. Данный объект должен принять в себя большое количество ливневых вод, поэтому его объём будет довольно обширный. Для этой работы понадобится помощник, вытаскивающий грунт с глубины.

На дно траншей и котлованов обязательно засыпается щебень. Это позволит снизить сезонное перемещение грунта и не позволит дренажу потерять герметичность из-за возникающих смещений. Поверх камней укладывается геотекстильное полотно. Данная мера не позволит корням растений опутать систему и тем самым повредить её.

Монтаж элементов колодца

Когда земляные работы будут закончены, можно начинать монтаж. Но прежде чем собрать дренажный колодец своими руками, необходимо подготовить требуемые детали. Для работы понадобятся:

Гофрированная труба из полимеров необходимого диаметра.
Донный лоток.
Оголовок колодца.
Уплотнительные манжеты разных размеров.

Не будет лишним запастись битумной мастикой. Этот материал нужен для обработки соединений элементов дренажной конструкции.

На подготовленное дно котлована устанавливается донный лоток. В него нужно подсоединить дренажные трубы, по которым будет поступать сточная вода. В зависимости от количества путей используется и соответствующий лоток, где уже сделано требуемое число отверстий.

Трубы вставляются с помощью резиновых манжет. Каждое изделие в месте соединения дополнительно обрабатывается битумной мастикой. Данная мера позволяет улучшить герметичность колодца.

Далее сборный дренажный колодец поднимается вверх за счёт гофрированной трубы. Для этого изделие необходимо отрезать на нужный размер.

Потом при помощи манжеты и битумной мастики трубу вставляют в донный лоток. Таким образом получается шахта колодца, где можно будет проводить ревизионные работы.

На следующем этапе следует установить оголовок. Это также выполняют при помощи манжеты и битумной мастики. Когда все элементы будут занимать своё место, сооружение засыпают песком или щебнем. Делать эту работу следует аккуратно. Лучшим способом будет засыпка небольших порций толщиной не более 15 см с последующей трамбовкой.

Как только до верхнего края колодца останется 20 см, начинают использовать землю и дёрн. Венчать готовое сооружение должен полимерный люк для колодца. Это позволит исключить попадание мусора в ёмкость, которая может засорить её и не позволить набирать или транспортировать воду.

Разновидности дренажных пластиковых колодцев

Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.

Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:

Колодец поворотный;
Колодец смотровой;
Колодец коллекторный;
Колодец поглотительный.

Поворотные колодцы

Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.

Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.

В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.

Смотровые колодцы

Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.

Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.

Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.

В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.

Коллекторные колодцы

Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.

Колодец в обязательном порядке должен быть укомплектован дренажным насосом.

Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.

Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно

Это особенно важно при высоко расположенных грунтовых водах

Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.

Поглотительные колодцы

Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.

Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.

Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.

Инструменты и материалы для смотрового коллектора

Инспекционные колодцы производятся из следующих элементов:

дно – это полностью герметичное основание;
рабочая часть (широкое кольцо или прямоугольная/квадратная форма, размер должен позволять человеку залезать внутрь);
люк;
лестница (в зависимости от глубины).

Пластиковый смотровой колодец в своей комплектации уже может иметь люк и лестницу. Что касается инструментов, то необходимо оборудование для копки котлована.

Пошагово: копка и установка

Вся работа состоит из нескольких последовательных этапов:

Сначала роется котлован. Его размер должен быть больше самой емкости на 0, 5 м с каждой стороны.
Грунт на стенках ямы обязательно уплотняется. Если почва неустойчива, то сооружается опалубка. Позднее с использованием ее можно залить бетонный кожух.
На утрамбованное и выровненное дно насыпается подушка из песка и щебня. Каждый слой уплотняется. Что касается песка, то лучше использовать речной.
После опускается лоток, имеющий выходы для труб. Гораздо проще будет работать, если у вас пластиковая емкость. В этом случае аренды спецтехники не нужно.
Осуществляется подключение трубопровода. Все стыки уплотняются, герметизируются и утепляются.
Должен иметь вентиляцию, чтобы исключить скачки давления.
После полной установки пустое пространство между емкостью и ямой засыпается щебнем и песком. Обязательно трамбуется.
По прошествии нескольких дней еще раз уплотните и подсыпьте песка со щебнем.
Монтаж люка. Если у вас пластиковая емкость, то он идет в комплекте, если бетонный, то изготавливается по размеру.
Спустя три дня сооружение готово к эксплуатации.

Материалы изготовления

Традиционный материал стенок дренажных колодцев – железобетонные кольца. Железобетон также используют как материал дна (диск из железобетона кладут на дно ямы, в основание будущего дренажного колодца) и крышки (с отверстием для люка). Железобетон довольно дёшев, прочен, долговечен.

Но, монтаж готового железобетона связан с привлечением подъёмной техники или большими трудозатратами, образующиеся при монтаже стыки бывает непросто герметизировать.

Монтаж железобетонных колец не обойдется без привлечения специальной техники Источник gidroguru.com

Монтируют эти конструкции обычно, предварительно вырыв большой котлован. А после установки первого кольца и монтажа асбестовых, керамических, чугунных или других тяжёлых и хрупких труб, его постепенно засыпают грунтом с помощью бульдозеров и экскаваторов.

Это довольно затратная и нарушающая верхний слой почвы технология. В последнее время всё чаще используют колодцы из пластика и композиционных материалов.

Бетонный и пластиковый дренажный колодец: подробное руководство по выбору и монтажу
