Удобный подъемник для гипсокартона: 3 преимущества

Советы по гипсокартону. Как резать, монтировать, хранить

Огромное значение в современном ремонте имеет гипсокартон – универсальный стройматериал, который отлично подойдет для следующих целей:

1. Выравнивание стен. Именно для этого чаще всего используют гипсокартон. Монтировать его на стены очень удобно, сделать это сможет практически любой человек, и поверхность не требует последующей обработки.
2. Возведение перегородок и других конструкций. Еще одно значительное преимущество гипсокартона состоит в том, что при намокании он обладает эластичностью.

Как бы вы не любили свой дом, рано или поздно возникнет необходимость что-то в нем изменить. Со временем ветшают даже самые качественные материалы, которые были использованы при постройке. Поэтому рано или поздно каждому из нас придется столкнуться с этим страшным словом «ремонт».

В процессе ремонта вам непременно необходимо будет познакомиться с ассортиментом материалов и инструментов, представленных на рынке, поучаствовать в их покупке, а возможно даже и в переноске. И если речь идет о рулоне обоев, то проблемы не возникнет. Но если вы запланировали капитальный ремонт и закупили гипсокартон, листы МДФ или другие листовые материалы, их транспортировка вызовет определенные трудности.

Как сделать устройство самостоятельно?

Есть несколько вариантов изготовления такого самодельного устройства, оно может быть стеновым, поточным или универсальным, компания Премос выпускает весь перечень данной продукции.

Основным отличием является тип расположения рабочего стола, у стенового устройства стол расположен вертикально, а у потолочного он лежит в горизонтальной плоскости.

Если подъемник универсальный, то стол может изменять свой угол наклона и использоваться для монтажа листов, как на стену, так и на пол, одним из лучших вариантов является продукция Премос.

Такое приспособление сделать самостоятельно несложно, чертеж можно найти в интернете, при этом цена подъемника будет меньше, чем при покупке заводского изделия.

Основными элементами такого приспособления являются:

• шасси, которое за счет наличия колесиков обеспечивает установку приспособления в нужном месте. Есть возможность корректировать положение листа во время монтажа;
• телескопическая стойка, которая может менять свою длину;
• распорный стол;
• лебедка.

После того как вы определились с типом конструкции, которую будете делать своими руками, можно приступать к выполнению работ.

Для изготовления подпорки можно использовать деревянные брусья или металлопрофиль, с которыми удобно и просто работать, и стоят они недорого. Сделать лебедку самостоятельно достаточно сложно, поэтому ее проще приобрести в магазине.

Можно сделать устройство, которое предназначено для работы только в конкретном помещении, а можно сделать универсальный подъемник.

Понятно, что дешевле первый вариант, к тому же проще его переоборудовать для работы в другой комнате, чем сделать универсальное устройство. Если вы не занимаетесь профессионально монтажом гипсокартона, то вам будет вполне достаточно первого варианта.

Порядок выполнения работ

Рассмотрим, как шаг за шагом самостоятельно сделать простейшую конструкцию:

1. При выборе деревянного бруса, надо учитывать, что его сечение не должно быть меньше 50 мм, а высота равняться расстоянию от потолка до пола. Надо будет еще один брус длиной 90-100см. Между собой они соединяются в виде буквы «Т».
2. Чтобы обеспечить подпорке устойчивость, необходимо сделать косынки, они также делаются из бруса. Необходимо контролировать, чтобы угол получился прямым, иначе устройство получится кривым, неустойчивым и ненадежным.
3. При необходимости, горизонтальную поверхность можно расширить, главное, чтобы все углы должны быть прямыми.

Расположение труб

Если вы умеете работать сварочным аппаратом, то можно сделать универсальный подъемник из металлических труб. Для создания такой конструкции вам потребуются квадрат сечением 80,60 и 40 мм с толщиной стенки 2 мм, они вставляются друг в друга по типу матрешки, стол делают из труб 4х2,5 см и 3х2 см.

Стойки делают, как и в описанном выше варианте, только из металлического квадратного профиля, для усиления устанавливают косынки, обязательно соблюдение прямых углов. Крепление выполняют при помощи сварочного аппарата. На самую большую трубу устанавливают барабан и монтируют лебедку.

Теперь осталось сварить стол, сделать подвижные ножки и собрать всю конструкцию. Лучше всего отдельные элементы между собой крепить при помощи болтов, что позволит разбирать подъемник, это облегчает его транспортировку.

Технология установки ГКЛ

Чтобы приступить к монтажу разрезанных листов гипсокартона, выполняйте определенный порядок действий:

1. В первую очередь установите насадку в патрон шуруповерта или дрели.
2. Отметьте предварительное место крепление самореза к профилю.
3. Запаситесь нужным количеством саморезов, чтобы не спускаться за ними постоянно.
4. В процессе монтажа прикрепляйте электроинструмент на пояс.
5. Забираясь на подмости, поднимите ГКЛ над головой.
6. Приняв устойчивое положение, прижмите лист в месте, где его нужно прикрутить.
7. Прижмите лист головой.
8. Отпустив лист, возьмите шуруповерт и саморез и установите его в насадку.
9. После этого одной рукой придерживайте ГКЛ, а второй прикрутите саморез.
10. В том же положении продолжайте прикручивать саморезы еще в 2–3 местах.
11. Повесив шуруповерт на пояс, переходите в другое место, придерживая лист руками.
12. Продолжайте, прижав лист головой, выполнять такие же манипуляции, чтобы дополнительно зафиксировать лист в этом месте.

После того как лист прихвачен, выполните дальше его полную фиксацию.

если такое решение монтажа вам не по плечу, то установку гипсокартона в одиночку не удастся выполнить без подпорок. Тем более этот способ актуален, если вы используете не половину листа, а целый. В этом случае нужно изготовить их и применить.

Подпорка напоминает собой швабру. Ширина поперечины – около 90 сантиметров, а длина на 10 сантиметров больше, чем высота до профилей каркаса. Таких подпорок потребуется 2 штуки. Помимо них, используют брусок размером от пола до каркаса.

Принцип такого монтажа заключается в следующем: устанавливаете первую подпорку у стены так, чтобы оставался зазор для листа. Второй край вам нужно поднять и установить подпорку посередине листа. Под второй край листа вставляется другая подпорка в виде швабры и распирается, прижимая плотно лист к каркасу. Предварительно ГКЛ можно поправить, чтобы он встал точно на свое место, а затем уже начать прикручивать его саморезами.

Еще один из способов заключается в подъеме листа под потолок при помощи специально изготовленного устройства.

Рамка для поднятия ГКЛ в одиночку

Приспособление для установки гипсокартона в одиночку

Принцип практически такой же. Отличие лишь в том, что по центру вам не нужна подпорка.

Если же вы планируете постоянно заниматься установкой подвесных потолков, то лучшее решение для вас – вот такое приспособление. Его можно приобрести или взять в аренду.

Подъем ГКЛ к потолку при помощи специального устройства

Подъемник для гипсокартона: принцип работы, основные узлы и механизмы

По сути, подъемный механизм для гипсокартона можно назвать разновидностью домкрата, способного поднимать гипсокартон на большую высоту – эти современные устройства позволяют в одиночку монтировать потолки на высоте до 4,5м.

Если подробно разбираться с конструкцией таких подъемников, то этот механизм можно разделить на четыре основных части.

1. Роликовое основание – как правило, это тренога с колесиками, позволяющая передвигать пустое и загруженное гипсокартоном устройство на любое расстояние и в любом направлении. Это не означает, что подъемник для монтажа гипсокартона можно использовать в качестве транспортировщика больших грузов – он предназначен для работы с весом до 50кг и не граммом больше. Так что если не хотите сломать своего нового помощника, используйте его по назначению и не перевозите более одного листа гипсокартона.
2. Телескопический штатив. Именно благодаря ему появляется возможность поднимать гипсокартон на высоту. В большинстве случаев штатив имеет два колена, изготовленных в виде трубок.
3. Подъемная лебедка – практически во всех случаях ручная. Вращая вороток подъемной лебедки, можно с легкостью выдвигать и задвигать верхнее колено телескопа.
4. Грузовая площадка. Как правило, представляет собой полую трубчатую раму, изготовленную в виде буквы «Н», которая поддерживает лист гипсокартона по всей плоскости. Некоторые модели подъемников оснащаются раздвижной площадкой для груза, что позволяет использовать ее для подъема как целых листов гипсокартона, так и его отрезков. Самое интересное – это то, что такая площадка практически всегда имеет функцию наклона. Делается это для удобства и расширения возможностей механизма. Наклон площадки позволяет поднимать гипсокартон из положения стоя на торце. Это облегчает работу, ведь человеку практически не нужно напрягаться даже для того, чтобы закрепить гипс на площадке. Кроме того, такая наклонно-поворотная конструкция площадки позволяет с помощью подъемного механизма обшивать не только потолки, но и стены на большой высоте.

Подъемник для гипсокартона фото

Кроме вышеописанных основных частей, без которых подъемник распорка для гипсокартона не сможет нормально функционировать, их оснащают дополнительными приспособлениями. К ним можно отнести следующие.

• Площадка для работы. Как правило, монтируется на роликовой треноге – она позволяет отказаться от использования стремянки или козлов.
• Электропривод. Такой подъемник – мечта каждого гипсокартонщика. Он управляется с пульта дистанционного управления. Оператору устройства понадобится только перемещать подъемник в нужное место и фиксировать гипс на площадке – всю остальную работу выполняют электрические моторы.

Подъемник для монтажа гипсокартона фото

Как видите, устройство для подъема гипсокартона не отличается особой сложностью – если, конечно, говорить о ручном управлении подъемником. Вся загвоздка заключается в другом – далеко не каждый мастер готов раскошелиться и приобрести подобное устройство. Гораздо проще и дешевле обзавестись подсобником. Но и здесь человека может постигнуть неудача – толковых подмастерьев найти не так уж и просто. Поэтому ничего другого не остается, как раскошеливаться и механизировать свой труд. Есть и другой вариант – можно изготовить подъемник из гипсокартона своими руками. Это не только обойдется дешевле, но также будет интересным занятием в ожидании нового заказа.

Подъемник распорка для гипсокартона фото

Как выбрать механизм

При выборе аппарата для переноски и монтажа материала в магазине, следует учитывать некоторые особенности и возможности агрегатов.

Это:

• Подъемный вес — который для регулярного монтажа должен быть не менее 30-50 кг;
• Высоту подъема — как минимум 4-5 метров, что, как правило, хватает излишком для монтажа в обычных домах и квартирах, где высота потолков редко достигает даже данных параметров;
• Материал изготовления — желательно игнорировать модели с ненадежными пластиковыми элементами;
• Форму площадки подъемной основы — предпочтительней, чтобы она была н-образной, так как такие основы считаются наиболее устойчивыми;
• Двухфункциональный подъем как на горизонтальные, так и на вертикальные плоскости — если мастер считает данный фактор необходимым. Можно приобрести машину только лишь с верхним подъемом;
• Возможность удобной транспортировки модели. Большинство агрегатов оснащено роликами, для легкого их перемещения, а также сборно-разборной конструкцией;
• Управление — может осуществлять домкратно вручную либо электроприводом. Тут, выбор опять же, зависит от рабочей площади и регулярности монтажа.

На рынке строительно/отделочных материалов и инструментов, подъемник для монтажа гипсокартона, не редкость. Его можно приобрести практически в любом специализированном магазине. Сделать выбор в пользу определенной торговой марки весьма просто. Ведь все брендовые модели эксклюзивны и ориентированы на определенные потребности монтажников.

Самые востребованные аппараты от:

Корпорации Knauf. Среди раскупаемых, подъемник для гипсокартонных панелей — «Платтенхебер». Устройство позволяет закрепление листов, как в горизонтальном, так и в вертикальном положении;
Компании «Премос»

Если выбирать профессиональный подъемник для гипсокартона, следует обратить внимание на данную торговую марку. Модели фирмы осуществляют доставку материала на высоту до 4,5 метров, а также отлично справляются с грузом до 100 кг, позволяя работать не только с ГКЛ, но и с более тяжелыми панелями;
«Эдма» — многофункциональные модели при всей своей мобильности

Так подъемник ГКЛ от этого французского бренда комфортен в эксплуатации даже в тесных условиях.

Приспособление для переноски гипсокартона

Часто приходится переносить плиты гипсокартона вручную. Стоит отметить, что делать это в одиночку неудобно, лист гипсокартона имеет немалый вес и площадь. Переносятся листы обычно двумя рабочими, но даже при такой транспортировке на этаж лист можно переломать. Есть специальные системы для переноски листов материала, например:

• ручки переноски, позволяющие переносить по нескольку листов сразу, при этом процесс легко производится как в одиночку, так и вдвоем;

  Пример переноса листа гипсокартона с помощью ручек

• можно применить трехколесные тележки, на которых гипсокартон устанавливается вертикально и перевозится на нужное расстояние одним человеком. Минусом этой конструкции является только то, что с ее помощью невозможно поднять материал на этаж.

Для удобства работы с гипсокартоном есть большое количество приспособлений, которые можно купить в магазине или соорудить самостоятельно, для экономии средств.

Самодельные швабры

При этом способе используют усовершенствованные подпорки. К концу стойки перпендикулярно крепят брус или кусок профиля. Получается конструкция в форме буквы «Т». Дополнительно её укрепляют откосами.

Понадобятся две такие швабры, для небольших обрезков ГКЛ достаточно одной подпорки. К короткой перекладине одной из них прикручивают рейки диной около 40 см, а длинную часть берут с запасом. Тогда подпорку можно ставить с отступом от стены.

Первую швабру располагают, уперев в стену. Гипсокартонный лист поднимают и заводят за подпорку. Вторую ставят с другой стороны. Швабры надёжно удерживают ГКЛ, не повреждая поверхности. При необходимости гипсокартон можно подвинуть, выравнивая положение относительно соседних листов или стены.

Как сделать приспособление своими руками?

Если покупать готовок устройство нецелесообразно, а взять его в аренду негде, есть смысл задуматься об изготовлении подъемника своими руками. Вам будет легче работать, если вы имеете представление о его строении. Перед тем как приступить к работе, нарисуйте его эскиз или схему, а при наличии определенных навыков составьте чертеж будущего изделия.

В общих чертах такое устройство состоит из:

• основания, на котором построена вся конструкциями, часто с колесиками и со стопорами;
• вертикальный телескопический штатив – его изготавливают из отрезков профильных или круглых труб сечением (диаметром) 40, 60, 80 мм, вставляемых друг в друга;
• стола – поворотной площадки-подставки.

Для изготовления подъемника нужна лебедка. Ее следует приобрести готовую: собрать этот элемент самостоятельно весьма проблематично.

Этапы изготовления

Первый этап сборки – изготовление основания, который имеет вид треноги или буквы «Н». В центре конструкции находится центральная стойка, на которую впоследствии устанавливают нижнюю часть штатива, а «ноги» при необходимости оснащают надежными роликами-колесами.

После этого приступают к созданию телескопического штатива. Профильные (подойдут и круглые) трубы сечением (диаметром) 80, 60, 40 мм вставляют друг в друга по типу матрешки, фиксируя заглушками, чтобы элементы не проваливались друг в друга. Выдвигаться вверх они будут с помощью лебедки, роликового механизма и прочного троса.

Штатив нижней, самой широкой частью, устанавливается на центральную стойку, на выносной балке с раскосами монтируют лебедочный узел, а на верхнем конце (на самой тонкой трубке) монтируют крепление для будущей подставки.

Можно использовать не три, а две или четыре трубы этих или иных диаметров. Их количество, диаметр и толщина стенок зависят от условий будущей эксплуатации. Чем больший вес придется поднимать, тем более мощным и прочным должен быть штатив.

Из труб или иного металлопрофиля сваривается прямоугольная платформа-подставка и крепится к штативу. Способ и ориентация крепления зависит от условий будущей эксплуатации – на вертикальную или горизонтальную работу будет рассчитан подъемник.

Если нужен мини-подъемник

Мини-подъемник или, скорее, мини-фиксатор изготавливается из ровного деревянного или металлического бруса сечением порядка 40×20 см, который с помощью саморезов соединяют в конструкцию в форме буквы «Т». Для больше жесткости необходимы перемычные косынки между вертикальными и горизонтальными частями. Таких узлов изготавливается как минимум три, они прикрепляются к нижнему горизонтальному основанию. Для простой поддержки хватает и одной подобной конструкции.

Таким мини-фиксатором пользоваться менее удобно, чем традиционным подъемником, но все же он значительно облегчает монтаж гипсокартона на потолок.

Приспособление для переноски гипсокартона

Часто приходится переносить плиты гипсокартона вручную. Стоит отметить, что делать это в одиночку неудобно, . Переносятся листы обычно двумя рабочими, но даже при такой транспортировке на этаж лист можно переломать. Есть специальные системы для переноски листов материала, например:

Для удобства работы с гипсокартоном есть большое количество приспособлений, которые можно купить в магазине или соорудить самостоятельно, для экономии средств.

Работа с гипсокартоном показывает высокие результаты во время обеспечения практически каждого проекта, и нередко мы делаем ее без помощника. А значит, необходим специальный инструмент и приспособления для гипсокартона, которые помогут сделать работу еще более качественно и во многом упростить обработку необъятных листов.

спомогательный инструмент

Сегодня мы рассмотрим специальные приспособления для монтажа и обработки листов гипсокартона.

Подъемник

Когда отделывается потолок, мастеру очень сложно справиться с работой. Поднятие хрупких и громоздких листов к потолку и удержание их на высоте – задача непростая.

Подъемник распорка для гипсокартона – надежная станция для поднятия и удержания ГКЛ плит, да и прочих отделочных материалов, которая используется при работах с потолками, закладкой вентиляционных каналов и даже декоративной отделкой потолков. Приспособление для поднятия гипсокартона может быть выполнено из алюминия или стали, легко разбирается и собирается, удобно в работе и транспортировке. Подъемник для гипсокартона высотой в 1,4 — 1,6 м может выдержать вес материала до 60 кг, а приспособление высотой в 3,5 — 4,5 м — 30-40 кг. Зачастую, подобные подъемники дополнительно оборудованы держателями и фиксаторами.

Премос

Подъемник Премос — это современное приспособление для монтажа гипсокартона на потолок. Устройство во многом облегчает процесс монтажа листов, поэтому для многих оно уже стало незаменимым.

Преимущества инструмента:

• Приспособление позволяет установить и зафиксировать лист гипсокартона в любом положении;
• Перемещение листов гипсокартона с одного места на другое с устройством Премос – не проблема;
• Помимо работ с гипсокартоном, использовать приспособление можно при монтаже кондиционеров, закреплении массивных люстр, устройстве вентиляции, креплении габаритной аппаратуры.

Высота подъема устройства Премос — от 3,2 до 4,2 м, грузоподъемность достигает 100 кг при общем весе конструкции 23 кг. Устройство удобно как при транспортировке, так и при эксплуатации.

Угловые насадки для электрического инструмента

Нередко в работе с ГКЛ, особенно если она связана с достаточно сложными геометрическими формами и многоуровневыми потолками, применяются насадки для шуруповертов и дрелей. Они удобно располагаются на электрическом инструменте, могут быть зафиксированы в нескольких положениях, поворачиваются вокруг своей оси.

Приспособление для фигурной резки

Имеется в арсенале профессионалов и специальный резак для ГКЛ – балеринка, при помощи которой можно легко проделать большие, правильной формы отверстия – от 15 до 35 см. Работать инструментом легко и с ним справится даже новичок, главное, чтобы подобная штуковина была в вашем наборе инструментов.

Если говорить о маленьких отверстиях, скажем, от 2 до 13 см в диаметре, которые наиболее востребованы при работе с ГКЛ, то лучше использовать набор кольцевых пил по гипсокартону. Это специальные насадки для дрелей, которые применяются в работах с потолками и нишами, для устройства освещения или прокладки некоторых коммуникаций.

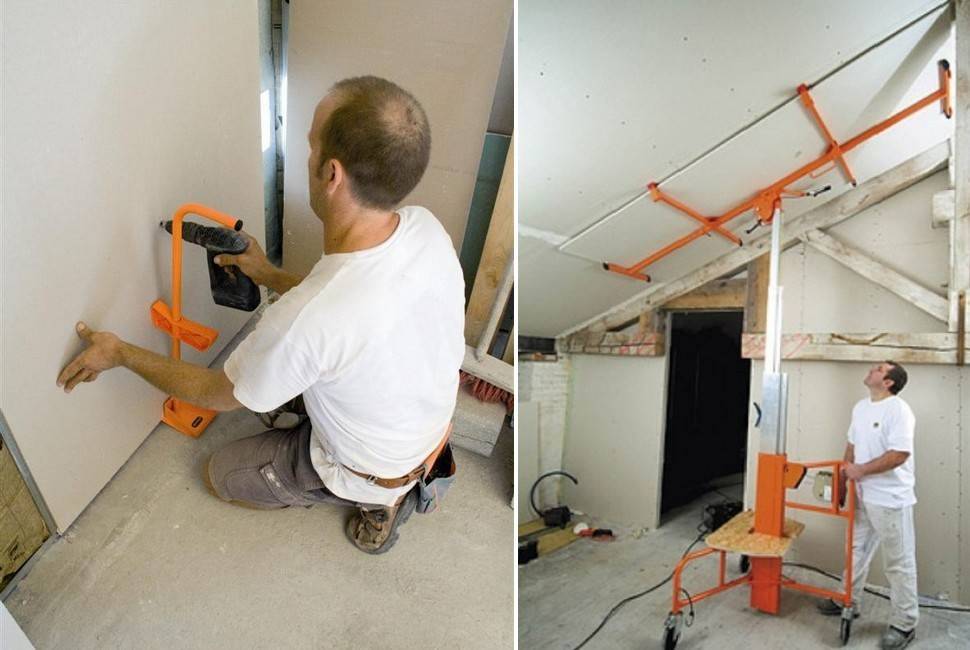

Для монтажа

Прикручивая лист гипсокартона к стене или потолку, можно повредить материал, если немного не учесть глубину погружения самореза. Профессионалы рекомендуют использовать специальное приспособление-насадку на дрели и шуруповерты, которая поможет с обшивкой каркаса гипсокартоном. Это бита с ограничителем, которая не даст испортить материал во время заворачивания саморезов в лист.

Для переноски

Довольно часто мы работаем в одиночку, и перенести лист гипсокартона из одного помещения в другое бывает слишком сложно. Чтобы облегчить переноску ГКЛ и были изобретены ручки-держатели для гипсокартона, которые позволяют удобно поднять лист и, придерживая, перенести, куда необходимо.

Для поднятия

Чтобы аккуратно поднять гипсокартон с пола или просто немного сменить его положение, когда прикладываете лист к потолку или стене, можно использовать ножной противовес – педаль для гипсокартона, на одну сторону которой устанавливается лист гипсокартона, а вторая работает, как рычаг.

Подъёмник для гипсокартона: основные функции

Главная задача устройства – облегчить работу мастера при обшивке потолка большими листами ГКЛ. С помощью него он может справиться с рабочим процессом один, без помощника, даже если требуется возвести многоуровневый гипсокартонный потолок. Учитывая, что подъёмник поднимает листы покрытия на высоту до 4, 5 метров, этого вполне достаточно для средних и высоких комнат.

Конструкция состоит из стойки, размещённой на опорах, из неё выдвигается специальная штанга на нужную высоту. Вверху находится закреплённый лебёдочный узел (автоматический или механический). Для того чтобы ставить гипсокартонные листы ребром, на выдвижной части есть поворотная рама с фиксаторами. Принцип действия в большинстве случаев базируется на тросовой передаче.

Однако это не единственное назначение – самодельный механизм может помочь при проведении других важных работ:

• установив на нём лазерный уровень, есть возможность точной, качественной разметки потолка, углов;
• подъёмник используют для поднятия кондиционеров, вентиляционных воздуховодов, тяжёлых люстр;
• приспособление помогает при монтаже каркаса из металлических профилей под ГКЛ в малодоступных местах – оно надёжно фиксирует детали, пока идёт их закрепление.

Помимо этого, с использованием подъёмника можно поднимать наверх рулонные покрытия и закреплять на нём перфоратор, что крайне удобно в условиях работы на высоте.

Благодаря этому простому устройству есть возможность спокойно фиксировать материал без особых затруднений, к тому же значительно экономится время монтажа.

Подъемники – виды, классификация, конструкторские решения

Строители-отделочники, постоянно выполняющие работы по монтажу потолочных гипсокартонных конструкций, знают, как сложно удерживать ГКЛ на весу. Одновременно с этим, листы нужно крепить. И что самое интересное, в конечном итоге лист должен лежать на потолочной поверхности ровно и красиво, а крепление – быть надежным.

Такие манипуляции произвести одному человеку практически невозможно, поэтому даже профессионалы постоянно берут себе кого-нибудь в напарники. Если же у вас нет помощника и даже достойного кандидата на эту должность, то специалисты рекомендуют приобрести специальный подъемник гипсокартона

По прибытию в специализированный магазин, рекомендуем обратить свое внимание на такие лейблы как Levpano и Roger Mondelin. Это наиболее качественные и надежные образцы, проверенные в деле. Агрегат фирмы Levpano

Агрегат фирмы Levpano

Основная задача подъемника ГКЛ – подъем гипсокартона к месту крепления. Подъемники наиболее востребованы при креплении ГКЛ потолков, так как только с их помощью можно максимально ровно прижать лист гипсокартона к каркасу.

Что касается высоты, то подъемники для ГКЛ бывают как с механическим приводом, так и с электрическим, поэтому вы всегда сможете отрегулировать высоту подъема. Если у вас нет лишних денег на подъемник для монтажа гипсокартона, то можно сконструировать его своими руками.

Подъемники – виды и конструкции

Вообще, существует несколько видов подъемников. Они классифицируются в зависимости от выполняемых видов работ.

Если говорить про все виды кратко, то получается примерно следующее:

стеновой агрегат (из названия понятно, что прибор предназначен для крепления ГКЛ к вертикальным поверхностям);

Стеновой подъемник

подъемник потолочный (предназначен для крепления ГКЛ на потолочные конструкции);

Потолочный подъемник

универсальный подъемник (пригоден как для потолков, так и для стен).

Универсальный агрегат

Для обеспечения максимального результата при производстве, каждый вид подъемника имеет свои характеристики и индивидуальные требования эксплуатации. Проще говоря, используя подъемник на свой лад, вы не сможете максимально эффективно организовать рабочий процесс, что, в конце концов, может привести к поломке агрегата.

Делаем подъемник своими руками

Если внимательно посмотреть на чертежи, то подъемник-распорка для гипсокартона не требует каких-либо особых затрат. Давайте рассмотрим основные приспособления и материалы, которые нам могут понадобиться в работе:

• профилированные трубы, с помощью которых обеспечивается должная жесткость каркаса;
• обрезки труб не нужно выкидывать – они пойдут на изготовление ног будущего агрегата;
• не забывайте про колеса – с их помощью передвигать конструкцию будет гораздо легче;
• если вы любитель сложных конструкций, то следует запастись тросиками и роликами.

Перед началом работ нужно заранее обзавестись чертежом (см. на фото). Также, не забывайте о правильном расчете нагрузки на конструкцию, ведь неправильный расчет приведет к поломке агрегата.

Пример чертежа

Все комплектующие конструкции скрепляются друг с другом при помощи болтов. Роль подъемного механизма исполняет механическое приспособление или же электрический мотор (вот тут-то и пригодятся тросы). Если вы изготавливаете подъемник с «ручным» приводом, то в конструкцию необходимо добавить «ноги» для большей устойчивости.

Изготовления фиксатора – как альтернатива подъемника

Не у каждого из нас есть свободное время на изготовление подъемника. Ведь если вы занимаетесь работой с потолочными конструкциями из гипсокартона всего лишь раз в несколько лет, то вам ни к чему иметь громоздкое устройство

В качестве альтернативного решения мы предлагаем обратить внимание на фиксатор

Изготовить его гораздо легче (да и быстрее) и при этом вы потратите денег по минимуму.

Вот краткая инструкция:

Вам потребуется длинный брус (на высоту вашего потолка). Горизонтальная часть конструкции и ширина должны быть не менее 90 см. Получается, что два бруса образовывают собой букву «Т». Крепятся они гвоздями, которые при забивании нужно немного топить.

Сооружение фиксатора

Теперь приступаем к изготовлению косынок. Они располагаются между горизонтальной и вертикальной частями фиксатора.

На этом фото видно, как изготавливаются косынки

По своей сути, фиксатор является обыкновенной подставкой под ГКЛ в строго горизонтальном положении. Если вы не собираетесь постоянно работать с гипсокартоном, то данная конструкция для вас – просто незаменима!

Как самостоятельно изготовить подъемник для гипсокартона

Как и говорилось выше, подъемный механизм для гипсокартона состоит из четырех основных механизмов – их и придется собрать по отдельности и впоследствии объединить в одно изделие. Оговоримся сразу, гипсокартонщик, как перелетная птица – сегодня он здесь, а завтра там, поэтому и изготавливать подъемник нужно с расчетом на удобную транспортировку. Каждая из его частей должна быть съемной или, по крайней мере, складной. Итак, начнем, действовать будем по порядку.

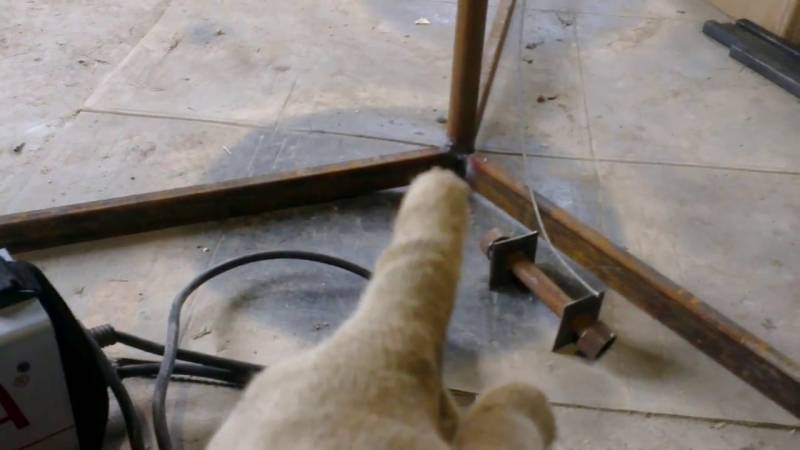

Тренога. Пожалуй, это самая простая в изготовлении часть (если у вас отсутствуют проблемы со сварочными работами). По сути, вам нужно будет изготовить приспособление для крепления телескопического штатива и приварить к нему три или четыре ноги, оснащенные колесиками со стопорами. Если разбирать этот вопрос подробно, то здесь нужна привязка к размеру штатива – его основание целесообразнее изготовить из профильной трубы размером 80 на 80мм. Следовательно, опора для него должна быть немного шире (трубу по такому калибру подобрать сложно). Скорее всего, прямоугольник, в который будет вставляться штатив, придется также сварить из двух уголков – подогнать их под необходимое сечение достаточно просто, здесь все проблемы решает болгарка. Когда опора будет готова, со всех ее четырех сторон привариваем ножки, которые желательно для жесткости оснастить раскосами. Это все-таки основание, и на него ложится вся нагрузка. Кстати, о компактности. Можно продумать механизм, позволяющий отсоединять или складывать ножки треноги.

Как сделать подъемник для гипсокартона своими руками фото

Теперь телескопический штатив. Здесь тоже сложного нет ничего – понадобится три отрезка профильной трубы. Нижний, как и говорилось выше, имеет сечение 80 на 80мм, средний размером 60 на 60мм и верхний (самый короткий) 40 на 40мм. Трубы вставляются друг в друга – чтобы они не проваливались вниз, их понадобится заглушить с одной стороны. В самом верху телескопа на конце его тонкой трубы нужно сделать крепление для поворотного стола – здесь можно пойди тем же путем, что и при соединении треноги со штативом. Поворотный стол. Для начала вывариваем букву «Н» – но делаем ее таким образом, чтобы средняя перемычка имела сквозной проход. Впоследствии в нее будут вставлены с двух сторон выдвигаемые подпорки, которые гарантируют то, что гипсокартон от перегиба не сломается. Ими и нужно будет заняться после того как разберетесь с буквой «Н». Подпорки представляют собой букву «Т» с удлиненной вертикальной ножкой – чтобы обеспечить жесткость этим выдвижным подпоркам в трубке, в которую они будут вставляться, следует просверлить отверстие, наварить над ним гайку и вкрутить в нее болт (он будет выполнять функцию фиксатора). Теперь, чтобы окончательно решить вопрос, как сделать подъемник для гипсокартона, остается только придумать наклонно-поворотный механизм. Как вариант, можно остановиться только на наклонном, а поворачивать гипсокартон вместе со всем подъемником. Самый простой способ обеспечить наклон площадки – это приварить к ней отрезок трубы и с помощью шпильки или болта соединить ее с вилкой, установленной в верхней части телескопа. Способ этот несложный, но в работе такой механизм будет не очень удобным – с его помощью понадобится приложить много усилий, чтобы наклонить и одновременно закрепить стол в необходимом положении. Лучше продумать какой-то быстрозажимной механизм – например, эксцентрик, наподобие как устанавливается на кожухе болгарки для его быстрого проворота.

Самодельный подъемник для гипсокартона фото

Последняя часть, изготовление которой предусматривает самодельный подъемник для гипсокартона, это лебедка. Ее нужно купить и приспособить для своих нужд. Кстати, придется сделать крепление для нее – как правило, это выносная балка с раскосом. Ее также лучше сделать сборно-разборной, а все части должны соединяться болтами.

Вот так обстоят дела с устройством для подъема и транспортировки гипсокартона. Как видите, механизм этот простой, и его вполне реально изготовить самостоятельно. В моей практике приходилось встречать людей, которые умудрялись собрать подъемник для гипсокартона прямо на месте проведения работ из подручного хлама – вход шло все, но в основном старые дверные коробки. Вид у такого подъемника, конечно, неказистый, но свою функцию он выполнял отменно!

Подъемник для ГКЛ: готовые решения и сделанный своими руками (чертежи)

Отделка гипсокартоном поверхностей, находящихся на значительной высоте, например, потолков, довольно затруднительна. Гипсокартонные листы имеют немалый вес и размер, удерживать их даже вдвоем длительное время крайне неудобно и утомительно. Профессионалы давно нашли решение этой проблемы, используя покупные подъемные механизмы. Но что делать, если тратиться на них не хочется? Владея некоторыми навыками, сделать подъемник для гипсокартона своими руками вполне возможно.

Функции подъемников

Естественно, что народные умельцы быстро приспособили подъемник и для выполнения других сопутствующих задач:

Закрепив на подъемнике для гипсокартона лазерный уровень, можно более качественно выполнить разметку и избежать ошибок. Уровень фиксируется при помощи струбцин, а затем поднимается на необходимую высоту. Такое приспособление обеспечивает идеальную разметку потолка и углов помещения.Он незаменим при сборке каркаса под гипсокартон из профилей в труднодоступных местах. Устройство позволяет зафиксировать профили на время их крепления.Подъемник существенно облегчит монтаж не только гипсокартона, но и любого массивного подвесного оборудования: кондиционеров, люстр или воздуховодов.

Разновидности

По области использования ГКЛ-подъемники могут быть:

стеновыми;

потолочными;

универсальными.

Они различаются расположением плоскости стола, на котором крепится гипсокартон.

Промышленность предлагает немало видов этих устройств, но стоят они недешево. Обычно их приобретают строительные бригады, специализирующиеся на монтаже гипсокартонных конструкций. Но и они зачастую предпочитают изготовлять подъемники самостоятельно.

Готовые ручные подъемники листов гипсокартона

Если нет возможности или желания изготавливать устройство самому, то можно его купить. По соотношению цена-качество мастера отдают предпочтение подъемнику для монтажа гипсокартона марки «Премос».

По устройству он не сильно отличается от обычного реечного автомобильного домкрата, но именно эта простота обеспечивает надежность работы его механизмов. Вкупе с довольно демократичной ценой это позволило ему занять довольно солидную нишу на рынке подъемников.

При работе на высоте больше 3 м операция подъема осуществляется следующим образом:

Вращая ручку, немного выдвигают телескопическую штангу.Затем рейкой упираются в раздвижную подпорку, выдвигая ее на требуемую высоту. Для удобства возле отверстий, предназначенных для фиксации выдвижной подпорки, указана итоговая высота стола.Фиксация осуществляется любым метизом, вставленным в отверстие, но многие предпочитают использовать стальной штырек на цепочке.
