Подключение бойлера косвенного нагрева: 2 вида обвязки

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

  • правильно выбрать место установки – как можно ближе к котлу;
  • обеспечить ровную поверхность для монтажа бойлера;
  • для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
  • оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
  • для защиты от противотока на трубах подачи воды установить обратные клапаны;
  • улучшить качество воды путем врезки фильтров;
  • грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Варианты и этапы монтажа обвязки бойлера косвенного нагрева

Есть принципы обвязки БКН с приоритетом включения ГВС и без. В первом случае необходимо всю греющую воду перекачивать через элемент нагревателя. Такой нагрев происходит быстро, при достижении требуемой Т воды, температурный датчик даст команду на направление теплоносителя на радиаторы.

В системах без приоритета в бак БКН направляется теплоноситель от котлоагрегата частично, поэтому температура ГВС поднимается медленно. В связи, с чем больше пользователей выбирают систему с приоритетом, тем более что она не ухудшает температурный режим в системе теплоснабжения, поскольку нагрев длится не более 50 мин и вода в батареях остыть не сможет.

Монтаж обвязки с двумя насосами

Двух насосная система циркуляции применяется в одноконтурной схеме БКН. Она служит для разделения направления греющей среды  и обеспечивает сначала работу контура ГВС. Процесс, включения насосов регулируется термостатом резервуара, для предупреждения от эффекта смешивание потоков воды между собой, в систему на всасе насосов монтируется обратный клапан. В результате работа насосов происходит попеременно, в момент запуска подкачки в системе ГВС, в отопительной она отключается.

Система БКН с 2 насосами зачастую устанавливается с 2-мя котлами, каждый из которых имеет отдельное питание и отвечает за подогрев воды в своем контуре — отопительном или ГВС. Такая система имеет скоростной режим теплопередачи в обоих контурах, обычно не более часа.

Обвязка с трехходовым клапаном

Этот вариант наиболее простой и распространенный, обеспечивает параллельное подключение труб отопления и БКН, оборудованного запорно-регулирующей арматурой. Конструкция устанавливается рядом с котлоагрегатом, на подаче монтируют насос для циркуляции за ним 3-ходовой вентиль. Эта схема обвязки котла с бойлером косвенного нагрева также хорошо применима, если в работе функционируют несколько источников нагрева, например, два газовых котла.

Обвязка с трехходовым клапаном

Работа 3-ходового крана регулируется термическим реле. При падении Т воды ниже рабочего уровня срабатывает автоматическая система и греющий теплоноситель с отопительной системы переходит в линию ГВС. Это еще одна схема с приоритетом, обеспечивающая быстрый нагрев воды в бойлере. Как только Т в системе ГВС достигает предельного значения, срабатывает З-ходовой кран, греющая вода от газового котла направляется в сеть отопления.

Обвязка с гидравлической стрелкой

Подобную обвязку выполняют для подключения БКН большой емкости свыше 200.0 л и наличия разветвленных многоконтурных отопительных систем с разными типами нагревательным элементов, например, многоуровневых домов индивидуальной постройки, в которых кроме радиаторной сети устроено отопление по принципу «теплый пол». Гидрострелка – это современный гидравлический распределитель для упрощения работы системы теплоснабжения. Ее применение не требует установку нескольких насосов на самостоятельную отопительную линию.

Оборудование имеет конструкционную защиту и позволяет избежать тепловые и гидравлические удары в тепловой сети, поскольку создает равные давления среды во всех контурах нагрева. Тем не менее, это все еще дорогостоящий элемент современной тепловой схемы автономного отопления, он требует предварительного тщательного подбора оборудования и точного монтажа. Поэтому обычно столь тонкую работу доверяют специалистам в области настройки систем отопления.

Рециркуляция теплоносителя

Рециркуляция нужна в контуре с постоянной нагрузкой нагретой воды, например, при использовании полотенцесушителя. На зимний период такая схема работает с отопительным контуром, в котором сетевая вода отопления циркулирует постоянно, а сушилка выполняет две функции, в виде полотенцесушителя и отопительного нагревателя.

Этот вариант с большими преимуществами, не требуется долго ожидать горячую воду и сливать ее. Главным недостатком является большой расход топлива, для нагрева контура ГВС. Второй недостаток – смешивание разных потоков сред в ёмкости. Поскольку среда ГВС находится вверху бака, а линия рециркуляции в средине, при возврате холодной воды, итоговая температура ГВС на выходе будет падать.

Что такое бойлер косвенного нагрева и его устройство

Итак, для нормальной работы бойлера косвенного нагрева требуется источник, обеспечивающий поставку теплоносителя, который проходя по змеевику, через него, то есть косвенно, нагревает воду.

Небольшие приборы могут работать даже и без змеевика – в этом случае они просто помещаются в емкость с теплоносителем, но большего размера. Косвенный теплообмен между теплоносителем и нагреваемой жидкостью происходит через стенки бака.

Рассматривая устройство бойлера несложно обратить внимание на его простую конструкцию, являющуюся, по сути, термосом с вмонтированным греющим контуром

Основными конструктивными элементами бойлера косвенного нагрева являются:

  • корпус в виде защитного кожуха, дополнительно снабженного системой крепления для настенного или напольного монтажа;
  • непосредственно накопительная емкость;
  • змеевик или иной вид внутреннего контура для циркуляции теплоносителя;
  • теплоизоляция, расположенная между корпусом и накопительным баком;
  • датчики температуры воды;
  • патрубки для воды: подводящий, расположенный, как правило, в нижней части корпуса бойлера и отводящий или распределительный, находящийся в верхней;
  • патрубки для теплоносителя.

В некоторых случаях можно установить комбинированный бойлер косвенного нагрева, отличающийся от обычного наличием дополнительного нагревательного элемента, использующего для работы электричество или газ.

Их эксплуатация позволяет круглогодично получать в достаточном количестве горячую воду для хозяйственных и гигиенических нужд. Особенно это актуально в летний период, когда система отопления выключена, а возможности использования солнечной энергии отсутствует.

По способу монтажа, водонагреватели данного типа могут быть настенными или напольными, а по внешнему виду цилиндрическими, кубическими и других нетрадиционных форм.

Кроме моделей с одним змеевиком существуют бойлеры и с двумя, что позволяет одновременно использовать теплоноситель, поступающий из разных устройств, например, от котла и системы отопления или от котла и солнечных коллекторов.

Естественная и принудительная циркуляция

Самая простая и недорогая схема – гравитационная

В первую очередь важно подобрать место расположения котла. Необходимо устанавливать его как можно ниже, радиаторы должны располагаться сверху

Идеальным местом для котельной в частном доме будет подвальное помещение. Расширительный бак наоборот ставится в самую высокую точку.

Отличительной особенностью является то, что трубы должны быть большого диаметра, минимум 32 мм. Так как циркуляционный насос отсутствует, и вода будет двигаться естественным образом, должно быть минимальное количество поворотов труб и всевозможных преград. Длинные горизонтальные участки монтируются под небольшим уклоном в 5 мм на метр в сторону движения жидкости.

Будучи одной из самых простых и дешевых, такая схема может обеспечить только один контур, без возможности подключения накопительного водонагревателя косвенного нагрева. В случае более сложных разводок устанавливается принудительная циркуляция.

Здесь добавляется циркуляционный насос, установленный на входе в котел, который и обеспечивает движение теплоносителя. С двух сторон от насоса ставят вентили для возможности его ремонта или замены. Перед ним ставят сетчатый фильтр.

Виды и схема обвязки бойлера косвенного нагрева

Обвязка бойлера косвенного нагрева ведет за собой соединение труб бойлера с водопроводом. Этот этап считается наиболее значимым, но в то же время тяжелым. Именно от качества обвязки зависит дальнейшая работа бойлера.

Есть несколько способов обвязки. Какой из них лучше подойдет для вас, нужно смотреть на месте.

Виды схем обвязки бойлера:

  1. Обвязка с использованием трехходового распределительного клапана и сервопривода. Такую обвязку сделать проще всего. Ее используют, когда предполагается большой расход горячей воды. В этом случае котел подключают к основному и дополнительному контуру. Первый обеспечивает обогрев воды в водонагревательных трубах, а второй делает теплой воду в бойлере. Чтобы легче было делать обвязку, используют трехходовой распределительный клапан. Сервопривод нужен для перенаправления горячей воды в отопление и обратно. Терморегулятор отслеживает температуру воды, когда она достигает необходимой отметки, вода передается сервоприводу, который перенаправляет ее в отопление, после того, как вода остывает, она забирается обратно в котел.
  2. Обвязка с использование двух насосов происходит следующим образом: один насос устанавливается на контур отопления, а второй на контуры водоснабжения горячей водой. Насосами управляет терморегулятор, который переключает режимы работы.
  3. Обвязка с применением гидравлической стрелки применяется, когда помимо подачи горячей воды и общей системы отопления, котел связан с системой теплый пол. Гидравлический распределитель позволяет предотвратить трудности с системой с системой, в которой каждый из контуров имеет свой насос с рециркуляцией.

Схемы обвязки бойлера косвенного размера можно найти в интернете или сделать самостоятельно с помощью компьютерных программ

У каждого типа обвязки своя схема. Какую из них выбрать нужно решать в зависимости от ваших потребностей. Для частного дома с собственной котельной подойдут все три варианта. Если вы хотите установить в своем доме систему теплый пол, то используйте для обвязки бойлера гидравлическую стрелку.

Устройство оборудования

Внешняя форма бойлера, функционирующего по методу косвенного нагрева, напоминает цилиндрическую емкость. Его вместительность составляет от десятков до нескольких сотен литров. Каждая отдельная конструкция отличается определенной вместительностью.

Производители предлагают устройства и для вертикального, и для горизонтального способа установки. Первый вариант представляет отличный вариант для помещений с небольшой площадью, где их монтируют на стену, а во втором – бойлеры ставят на пол.

На фото: устройство косвенного бойлера.

Для изготовления корпусов используется только эмалированная и нержавеющая сталь, а также высокопрочный пластик. Данные материалы отличаются стойкостью к коррозии. Это продлевает сроки эксплуатации оборудования.

В комплектацию стандартного бойлера входят такие детали:

  1. Внешний бак;
  2. Внутренний бак для накопления жидкости;
  3. Слой для теплоизоляции;
  4. Трубка подачи воды в бойлер;
  5. Шланг для вывода нагретой воды;
  6. Терморегулятор;
  7. Обменник тепла;
  8. Гаситель тока жидкости;
  9. Анод из магния;
  10. Тэн электрического типа.

Для теплообменника составляющие делают либо из латуни, либо из стального сплава. Она обладает сложной змееподобной формой, которая дает возможность заметно расширит участок контакта с водой, нагревающейся в устройстве. Витки в этой части располагаются двумя способами:

  1. В месте нахождения слоя холодной жидкости;
  2. Равномерно по цилиндрическому баку.

При равномерном креплении витков вода нагревается равномерным образом. Существуют варианты, оснащенные специальными теплообменниками трубчатого типа. Один такой элемент используется для обеспечения движения отопительной системы, а второе устройство присоединяется к солнечной батареи или к тепловому насосу.

На фото: схема подключение бойлера косвенного нагрева.

Также есть бойлеры, которые не имеют теплообменных трубок. Подобные модели являются приборами напоминающими оборудование категории «бак в баке». Их поставляет бельгийский производитель. В нем установлен внутренний накопительный бак из качественного высококачественного стального сплава. Вода нагревается путем ее движения между стенками двух баков: внутреннего и внешнего. Задача магниевого анода – предохранение металлического материала от возможной гальванической коррозии.

Электрический тэн выполняет роль так называемого «запасного» варианта. Он применяется в том случае, если отопительная система выходит из рабочего режима. Теплоизолятор предназначается для надежного сохранения температуры жидкости, содержащейся в сборном баке. Внутренняя емкость обычно производят из минеральной ваты либо прочного пенополиуретана.

В оборудование обеспечения надежной работы входит клапан избыточного давления вместе с обратным клапаном.

Подключение гидроаккумулятора

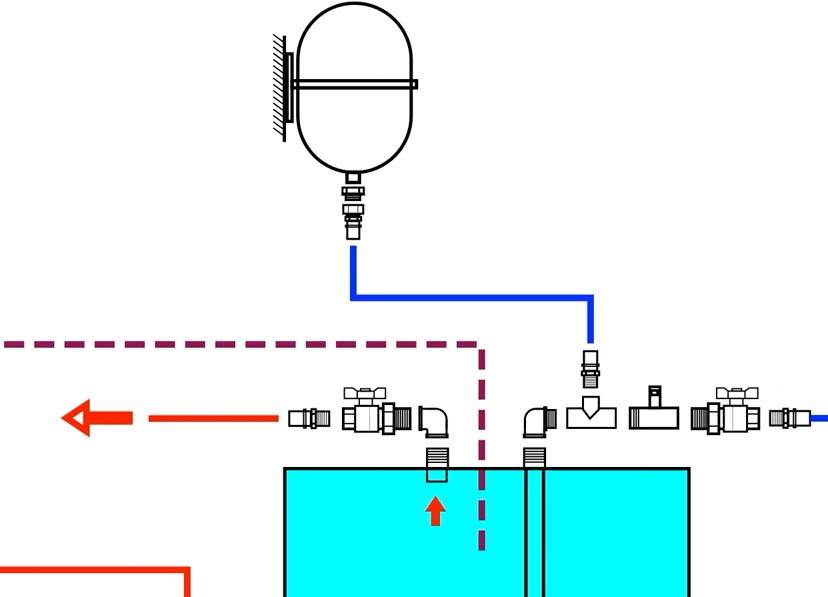

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

  • шаровый кран;
  • предохранительный обратный клапан;
  • расширительный бак;
  • подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

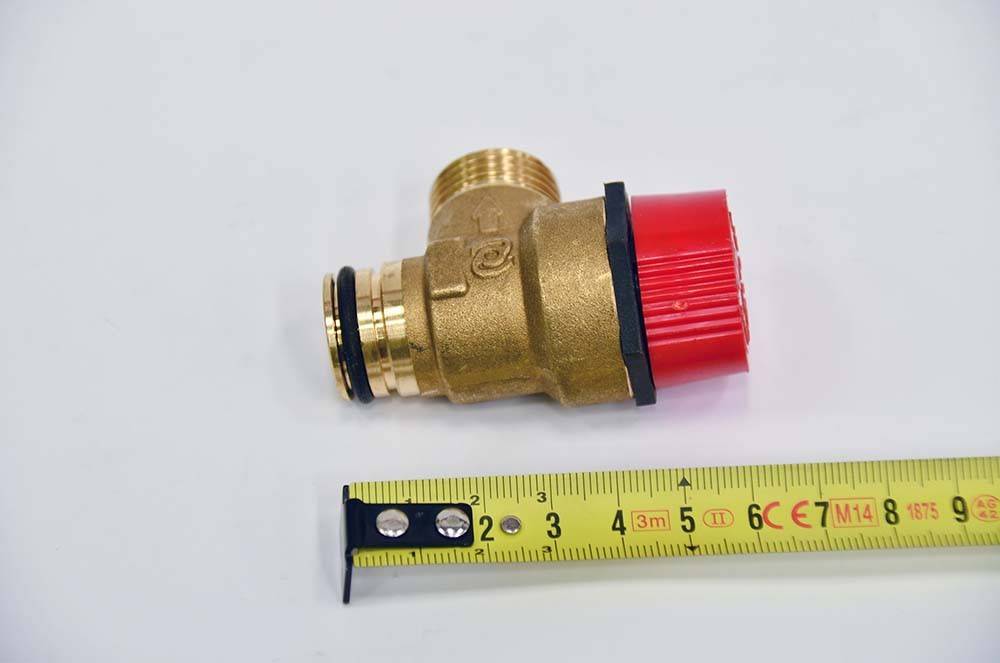

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

  • на 150 литров – 18 литровый бак;
  • на 200 литров – 25 литровый бак.

Стоимость бойлера косвенного нагрева

На рынке теплотехнических устройств, представлено множество моделей бойлеров от различных производителей. Эти модели различаются между собой объемом бака, брендом, материалом, дополнительными функциями и т.п.

Критерии, влияющие на стоимость теплового агрегата:

  1. Производитель. Чем известнее фирма, тем больше стоимость устройства. Наиболее популярны модели от , Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice или Gorenje. Однако, в последнее время, на рынке большим спросом пользуются агрегаты российского производства, ничуть не уступающие по качеству своим зарубежным аналогам, но при этом имеющих меньшую стоимость.
  2. Конструкция. Тип применяемого теплообменника значительно влияет на стоимость агрегата в целом. Наименьшей ценой обладают бойлера с нижним расположением нагревателя, а наибольшей – с внутренней емкостью.
  3. Материалы, применяемы при изготовлении устройства. Наибольшую стоимость имеют устройства, в конструкции которых используется сталь и латунь. Баки, изготовленные из пластика, имеют значительно меньшую цену.
  4. Емкость бака. Чем больше емкость агрегата, тем большее количество материала уходит на его изготовление, а, следовательно, возрастает и его стоимость.
  5. Дополнительные опции. Наличие дополнительных приборов и функций, значительно увеличивают стоимость теплового агрегата (электронный термометр, термостат, возможность подключения рециркуляционной магистрали и т.д.).

В зависимости от материала и фирмы производителя, цена на косвенный бойлер, с объемом бака 100 литров, составляет от 20000 до 80000 рублей. При увеличении объема до 300 литров, стоимость агрегата возрастет до 100000 рублей, а за устройство с баком в 1000 литров, придется заплатить 300000 – 400000 рублей.

Бойлер косвенного нагрева своими руками

Чтобы изготовить бойлер косвенного нагрева своими руками качественно, первоочередно, необходимо ознакомиться с устройством и принципом работы этого агрегата.

Намного проще изготовить бойлер, имея под рукой чертеж с указанием всех габаритных размеров, формы и расположения всех элементов.

Чертёж бойлера косвенного нагрева

Воспользовавшись чертежом и имея под рукой все необходимые инструменты, создать описанную конструкцию будет несложно

Однако успех работы будет зависеть именно от расчетов, поэтому очень важно произвести их правильно

Расчет мощности

Этот параметр зависит от трех показателей:

  1. Скорость циркуляции.
  2. Температура воды в баке.
  3. Температура теплоносителя.

Чтобы рассчитать мощность водонагревателя, необходимо взять за норму следующие параметры: циркуляционный насос на 1 атм., который может перегонять 200 литров жидкости в час, наибольшая температура теплоносителя — 85˚С. Это та информация, без которой нельзя приступать к работе.

Расчет бака

Площадь емкости на 120 литров выcсчитывается по формуле:

S = V/h = 0,12/0,9 = 0,133 кв.м.V – объем емкости, измеряется в литрах;H – высота. У моделей именитых марок в среднем она составляет 0,9 м.

Затем из площади круга основания, нужно вычислить радиус:

R = √S/π = √0,133/3,14 = 0,205 м = 20,5 см

Диаметр самого круга будет 41 см.

И последнее, что нужно знать — длина окружности:

L = 2*πr= 2*3,14*0,205 = 1,28 м

Вычислив все эти параметры, можно приступать к сварке.

Нержавейка плохо поддается варке и справиться с ней можно только используя аргонодуговую сварку и переменный ток.

Бойлер нуждается в периодической чистке.

Расчет змеевика

Чаще всего его изготавливают из меди, поэтому необходимо обзавестись тонкой трубкой, размерами 42*2,5 мм. 42 – это внешний диаметр, внутренний же в таком случае будет 37 мм.

Для начала нужно вычислить длину змеевика:

L= V/S= V/πR2 = 0,0044/3,14*0,01852 = 4 м

После этого надо узнать длину одного витка. Определив ее, можно будет узнать примерный диаметр змеевика.

Для примера возьмем змеевик радиусом 15 см.

L = 2πR = 2*3,14*15 = 94,2 см

В итоге, получается 4 полных витка.

Не забудьте запас медной трубки примерно в 20-30 см длиной. Он может пригодиться во время монтажа бойлера.

Чтобы скрутить змеевик, надо воспользоваться поленом, диаметр его должен быть меньше, чем у бака бойлера. Свободные концы змеевика надо обязательно зафиксировать под прямым углом. За пределы емкости должны выходить 2 отрезка змеевика по 6-8 см.

Теплоизоляция и сборка

В качестве теплоизоляции может использоваться монтажная пена, минвата, полиуретан и др.

Поверх нанесенной теплоизоляции для лучшего эффекта, бойлер можно «укутать» тонким листом металла или утеплителем из фольги.

При самостоятельном изготовлении бойлера косвенного нагрева процесс его сборки включает следующие шаги:

  1. В баке из нержавейки делаем 3 отверстия диаметром 3/4″ и подсоединяем к ним шаровые краны. Первый кран (в нижней части) отвечает за подачу воды, второй (в верхней части) — за забор воды, третий — за слив воды и поддержание давления.
  2. Вставляем змеевик и смотрим, как он стал. Делаем отверстия в стенках бака для концов змеевика и припаиваем штуцера с резьбой. Припаиваем на концы змеевика резьбовые фитинги. Это необходимо для закрепления змеевика в баке.
  3. Проверяем герметичность змеевика с помощью мыльного раствора и компрессора. Раствором обрабатываем змеевик и одно отверстие перекрываем, а через другое подаем воздух.
  4. Закрываем бак бойлера при помощи плотной крышки. Изготовить её можно из двух листов стали и полиуретана (размещается межу ними). Не забываем приварить ободок и прикрепить ручку.
  5. Утепляем конструкцию. Используем клей, проволоку или другие варианты закрепления утеплителя.
  6. Проверяем бойлер на герметичность, подключив его к водопроводу.

Устройство водонагревателя с косвенным нагревом

Нагрев ГВС в бойлере косвенного нагрева (БКН) выполняется за счет использования тепловой энергии от независимого источника. Наиболее часто он подключается к котлоагрегату. Нагретый теплоноситель от котла с температурой от 60 до 95 С поступает во внутренний теплообменный аппарат, выполненный в форме змеевика.

Устройство водонагревателя

Нагреваемая вода в баке соприкасается с его поверхностью, через которую осуществляется процесс теплопередачи от горячей среды к нагреваемой. Максимальная температура нагрева в таких устройствах 70 С. До 150 л баки выполняются настенного типа, а с большим объемом — напольного.

В современных схемах теплоснабжения сегодня стали применять еще более прогрессивную систему подготовки ГВС с использованием принципа послойного нагрева.

Послойный нагрев воды осуществляется вначале проточным способом во встроенном пластинчатом теплообменном аппарате двухконтурного котла, а затем сохраняется в выносном баке-аккумуляторе, поэтому процесса переключения теплоносителями между контурами нагрева не происходит, что положительно влияет на работу системы отопления.

Перед тем как сделать бойлер косвенного нагрева своими руками нужно знать принцип работы и назначение БКН. Мастеру также потребуется определиться, какие базовые элементы конструкции он сможет использовать:

  1. Корпус БКН: из нержавейки, стальной, эмалированный или со стеклофарфоровым покрытием,, как у бойлеров Термекс на 80 литров. В самом бюджетном варианте он даже может быть в виде пластиковой бочки.
  2. Теплоизолирующая оболочка, для создания аккумуляционных качеств, чтобы максимально долго сохранить нагретую воду в горячем состоянии.
  3. Внутренний теплообменник, как правило, в форме змеевика.
  4. Запорно-регулирующая арматура, для обслуживания и ремонта бойлера своими руками.
  5. Блок управления и защиты, можно подключить самостоятельно из готовых систем, свободно реализуемых через розничную торговую сеть.

Бойлер БКН обвязывается по схеме противоточного движения сред: греющей и нагреваемой, они направляются друг другу навстречу.

Важные советы по установке

Сразу же нужно сказать о том, что используемые бойлеры достаточно тяжелые, именно по этой причине, нужно сразу же оценить особенности стены, чтобы в дальнейшем не возникло критических последствий. Как мы говорили ранее, устанавливать такое оборудование на тонкие межкомнатные стены нельзя. В тоже время, вам нужно очень внимательно отнестись к формированию крепления. Учитывайте, что крепление должно выдержать не только бак, но и воду, которая будет в него наполнена;
Дырки в стене лучше всего делать посредством перфоратора. Если у вас есть обычная дрель, можно воспользоваться ею. Перед началом таких работ, нужно замерить расстояние крепежного элемента на самом бойлере, после чего, правильно отмерить уровень от потолка, с учетом того, что приспособление должно навешиваться, а соответственно, в притык к потолку его устанавливать нельзя;
Предварительно лучше всего осуществить в трубах выходы для бойлера. После чего, вы можете соединить их при помощи гибких шлангов

При этом, обратите внимание на то, что вход для холодной воды обязательно помечается синим цветом. Соответственно, именно в данный вход следует присоединять холодную воду

Очень внимательно выбирайте трубы и шланги, с учетом того, что работать они будут под определенным напором;
Обязательно к системе присоединяется клапан, который позволяет осуществлять процесс сброса давления. Помните о том, что в определенных комплектах к бойлерам такие клапаны не предназначены. Значит, в данной ситуации, вам нужно будет докупить такое приспособление. Также рекомендуется монтировать тройник, и к нему уже присоединять шланг. Таким образом, вы сможете обеспечить себя перспективной возможностью спуска воды из нагревателя в моменты технического обслуживания приспособления;
Все соединения непременно должны быть качественно герметизированы. Для этого вам нужно использовать специализированную ленту, которая обеспечивает качественную защиту. Тем не менее, лентой нужно уметь правильно пользоваться. Можно просмотреть видео на данную тематику, а можно отдать предпочтение специальному герметику в виде пасты. Его использование отличается простотой. После нанесения, дайте герметику хорошо схватиться, то есть, обеспечить нужный уровень защиты, только после этого приступайте к следующим действиям по монтажу;
К специальному выходу на агрегате нужно будет прикрутить кран горячей воды. После установки данного крана нужно будет запустить систему и выпустить воздух. При этом, помните о том, что кран откручивать следует медленно, для того, чтобы не травмировать приспособление в случае, если установка была выполнена неправильно. Все соединения после включения системы нужно будет тщательно проверить. Помните о том, что при обнаружении течи в определенных местах, нужно произвести повторное присоединение и обработку герметиком. Обвязка должна быть присоединена к контуру отопления, а также к системе водоснабжения. Если вы осуществляете процесс подключения к водоносной системе, то вам нужно будет подавать воду в нижнюю часть бака, верхняя часть бака предназначается для поступления горячего теплоносителя.

Соединительная схема частного дома с бойлером

Чтобы бойлер отлично взаимодействовал с газовым котлом, в его устройство входит датчик температуры. Он отвечает за поток между двумя контурами: главным и ГВС.

Схема подключения твердотопливного или газового котла к бойлеру:

Для соединения одноконтурного газового котла и емкостного бойлера, вам подойдет способ обвязки двумя насосами. При такой установке складывается картинка синхронности обоих контуров. Чтобы устройство работало правильно, нужно разделить потоки воды. Как было сказано выше, один насос устанавливается на отопительный контур, а другой на контур водоснабжения. Такой способ обвязки существенно повышает качество топление

Однако очень важное значение в этом варианте монтаж клапанов на выходе из насосов. В противном случае отопительные и водные потоки жидкости могут перемешаться внутри прибора.
Если вы хотите соединить двухконтурный насос с бойлером, используйте два магнитных клапана

Здесь принцип следующий: котел используется в качестве накопительного прибора. Вода поступает в устройство из водопровода. Клапан для входа ГВС перекрывается. В бойлере копится горячая вода.

Соединительная схема частного дома с бойлером позволяет правильно обеспечить дом горячей водой

Очень важно знать, как лучше установить бойлер в котельной. Всего есть 4 способа такой установки: горизонтальный и вертикальный настенный, а также горизонтальный и вертикальный напольный

Установка подобного бойлера на стену происходит по тому же принципу, что и крепление электрического водонагревателя или колонки. Единственное отличие – это то, что трубки, по которым будет протекать вода, должны смотреть в сторону котла. Если этого не сделать, то вы не сможете установить достаточно качественно обвязку котла, и при этом потратите много денег.
