Нагрев воды в бассейне своими руками
Бассейн, пусть даже и не очень большой, удовольствие недешевое. Но без подогрева воды в нем далеко не всегда комфортно. Не у всех имеются средства или желание покупать не менее дорогие устройства для того чтобы поднять температуру воды. Вот и придумывают мастера-самоделкины разные подогреватели для бассейна, которые не требуют больших денег.
Самое доступное у нас топливо — дрова. И было бы странным, если бы не было средств подогрева бассейна дровами. Промышленных аналогов мы не встречали, разве что приспособить дровяную печь с водяной рубашкой под это дело. А самодельных агрегатов встречается много.
Основа всех устройств подогрева воды в бассейна на дровах — змеевик
Основная идея – металлический змеевик располагается внутри топки, на вход подается вода из бассейна при помощи насоса. Проходя по разогретому пламенем змеевику, она нагревается, по второму шлангу или трубе отводится обратно.
Одно из устройств для подогрева воды в бассейне дровами, сделанных своими руками
Основная задача – подобрать скорость подачи воды так чтобы она в трубе не закипела ни при каких условиях. Потому желательно брать насос достаточно мощный. Использовать можно штатную помпу от бассейна или циркуляционный насос.
Довольно рискованно, оостроумно
На фото несколько таких устройств. В одном змеевик спрятан в баке, в котором разводится огонь. Дым отводится через дыру в крышке. Система будет более эффективной, если сделать дымоход. Еще полнее использовать тепло можно, если сделать водяную рубашку. Можно на корпусе, можно на дымоходе, а можно – и там и там.
В другом варианте для небольшого надувного бассейна сварена квадратная емкость. Принцип тот же. Реализация немного другая.
Квадратная емкость, внутри которой змеевик и костер
Есть еще более простой вариант: змеевик, внутри которого разводится огонь. Это устройство можно использовать даже в походе. Только каким-то образом нужно будет решить проблему отведения горячей воды. Возможно, использовать термостойкие шланги или кусок металлопластиковой трубы для отопления.
Очень даже удобно в походе или поездке — вы всегда обеспечены теплой водой
Есть пример изготовления электрического нагревателя для бассейна своими руками. Использован ТЭН для бойлера, придумана оригинальная конструкция его закрепления в корпусе старого ножного автомобильного насоса. Подробности смотрите в видео.
Очень простой и интересный способ сделать солнечный нагрев воды в бассейне более эффективным. Он требует минимума денег, и немного времени. Нужны будут пластиковые хула-хупы, плотная черная пленка, паяльник, нож.
Идея не нова: нагревается плавающая на поверхности воды черная пленка, она отдает тепло воде. Нагрев более эффективный так как темные предметы больше поглощают солнечной энергии.
Очень простые коллекторы солнечного света хула-хупы с приваренной черной пленкой
Работа состоит в следующем: на хула-хуп ровно укладывается пленка, паяльником точечно сплавляете пластмассу и пленку. Желательно не прожечь обруч, так как он должен плавать, а не тонуть. Плавят по кругу, с расстоянием 10-15 см. Пленка должна держаться довольно крепко. В середине нужно сделать несколько отверстий – нежелательно, чтобы попал воздух. Потому и поворачивать обручи нужно той стороной в воду, на которой натянута пленка.
Эти круги раскладывают по поверхности. Чем большую площадь они занимают, тем быстрее прогревают воду. Раскладывать их легко – разбросали по поверхности. Собирать тоже — согнали в одну сторону сложили у борта стопкой.

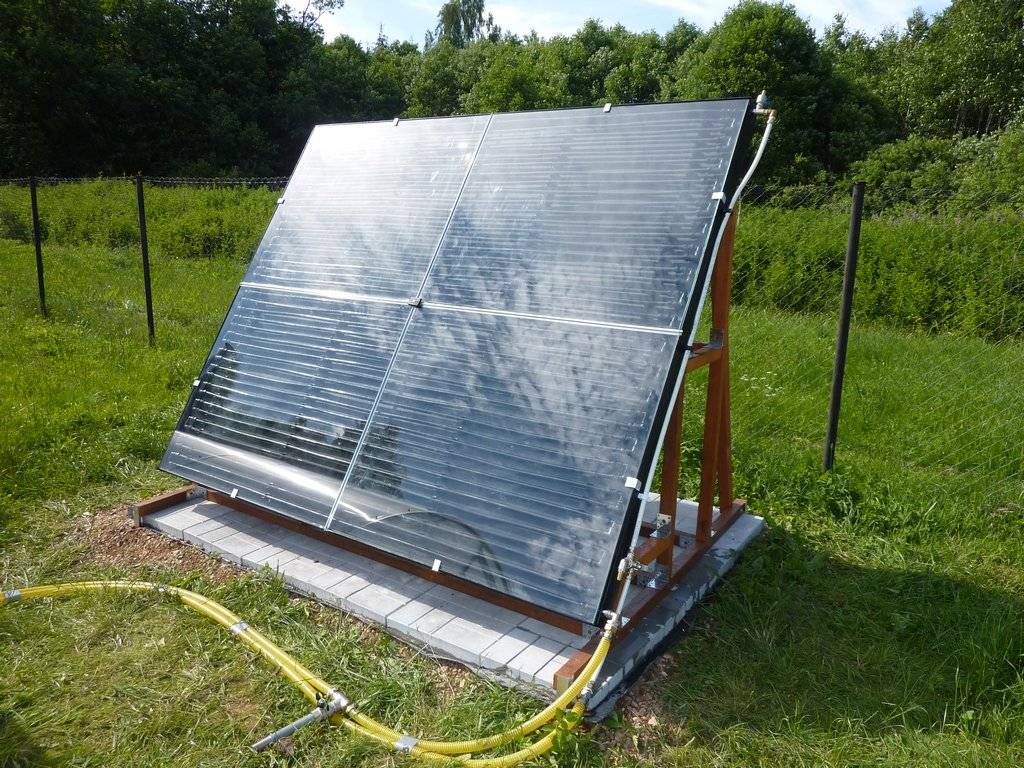

Солнечный коллектор своими руками
Как сделать подогрев бассейна своими руками без больших затрат? Очень просто! Солнце — бесплатный источник света, которым можно пользоваться безгранично. Для этого существуют специальные солнечные коллекторы, которые представляет собой конструкцию из фанеры, покрытую черной краской или рубероидом. На нее уложен змеевик из металлопластика или пропилена. Помните, что пластик обладает плохой теплоотдачей. Его сложно нагреть — мы расскажем как чуть позже, но тепло держать будет лучше. Поверх змеевика уложен утеплитель и стеклопакет. Это поможет хорошо держать тепло. Подключение к бассейну происходит за счет двух соединений, которые выведены наружу.
ВАЖНО! Если ваш коллектор выполнен из металлических труб, то а наступлением первых заморозков он должен быть немедленно отключен от водопровода, а оставшаяся в системе вода полностью слита. Если жидкость в металлических трубах останется, то это грозит их полным разрушением при морозе
Инструкция по эксплуатации устройства
Установка и подключение:
- Нагреватель устанавливается на расстоянии нескольких метров от бассейна.
- Шланги закрепляются на концах змеевика, в насосе и отверстиях бассейна. Если в бассейне отверстия не предусмотрены, концы шлангов перекидываются в воду через бортик.
Как обогреть воду:
- Перед началом использования котла необходимо убедиться, что рядом отсутствуют легковоспламеняющиеся материалы и жидкости, а также в радиусе 1 м убрать сухую траву.
- В топку котла закладывается топливо и поджигается. Если нагреватель состоит из спирали без корпуса, огонь разводится внутри змеевика.
- Огонь поддерживается до того момента, пока вода не достигнет желаемой температуры.
Розжиг топлива производится при включенных насосах. При выходе из строя одного из насосов необходимо аккуратно затушить огонь.
Подогрев бассейна солнечными коллекторами
Подогрев бассейна с помощью солнечных коллекторов
Использование энергии солнца самый дешёвый и перспективный вид энергии. За это не надо платить деньги, необходим только ясный солнечный день. Солнечный коллектор выглядит в виде больших плоских сегментов. Состоит он из многочисленных трубочек маленького диаметра, которые изготавливаются из чёрного полипропилена. В этих маленьких трубочках и происходит нагрев воды с помощью солнечного излучения.
Встраивается такой обогреватель для бассейна в систему фильтрации воды. За счёт постоянной циркуляции, вода в бассейне может за короткий промежуток времени значительно потеплеть. Устанавливают такие солнечные батареи на крыше или в районе бассейна. Ориентируют их в направлении юга или юго-запада, чтобы больше взять солнечного тепла. Существует ручная и автоматическая регулировка температуры воды. Мощность батарей подбирается в зависимости от кубатуры бассейна.
Пошаговая инструкция по подогреву воды
Во избежание поражения током при использовании электрического прибора, необходимо строго следовать правилам. Рекомендации предусматривают следующий алгоритм действий:
- Провод от кипятильника следует укрепить в таком положении, чтобы он не соприкасался с водой.
- Сам кипятильник безопаснее погружать в воду с помощью поплавка, исключающего вероятность соприкосновения с водной поверхностью рукояти прибора.
- Поплавок также следует зафиксировать, исключая возможность его перемещения при малейшем ветерке.
- При погружении прибора в воду он не должен быть подключен к сети.
- Не допускается прикосновение включенного в розетку кипятильника к днищу и стенкам чаши. С этой целью прибор желательно установить в поплавке, сделанном из пенопласта. В нем прорезается отверстие, в котором устанавливается кипятильник. При этом рукоятка и провод остаются в верхней части приспособления.
- Категорически запрещается проверять температуру воды при включенном приборе.
- Все работы проводятся только при условии, что в бассейне отсутствуют люди и животные.
Использование прибора возможно только при условии постоянного наблюдения за его работой.
Когда он включен, любое колебание водной глади может привести к опрокидыванию. В результате может быть повреждена конструкция бассейна, а также возникает риск замыкания в сети и возгорания.
Последовательность изготовления и сборки коллектора
На первом этапе сборки солнечного коллектора для нагрева воды в бассейне изготавливается каркас:
- Брус нарезается на отрезки и последовательно соединяется хомутами и саморезами для формирования змеевика;
- Конструкция обшивается листами фанеры, заранее нарезанной по нужному размеру;
- Элементы каркаса соединяют с помощью саморезов, контролируя качество сборки для достижения оптимального уровня прочности.
Затем приступают к обустройству рамы коллектора:
- Элементы рамы вырезают из металлического профиля и соединяют анкерами. Затем на раму укладывают поперечные ряды брусьев, которые будут служить основой для каркаса;
- Укладывают каркас на раму и фиксируют его анкерными креплениями с соблюдением угла наклона, чтобы устройство улавливало как можно больше солнечного света;
- Конструкция рамы с платформой окрашивают в черный цвет, улучшающий поглощение тепловой энергии;
- На платформе размечаются места для установки труб с теплоносителем и монтируются пластиковые крепления по диаметру труб. Все перечисленные элементы также окрашиваются в черный цвет.
Обратите внимание: трубы от солнечного подогрева воды в бассейне должны выводиться непосредственно со дна бассейна, чтобы нагретая вода сразу поступала в чашу и способствовала прогреванию более плотных остывших слоев. Чтобы максимально снизить теплопотери, необходимо закрыть поверхность труб стеклом толщиной не менее 4мм
Его будет вполне достаточно, чтобы внутри коллектора поддерживалась высокая температура.
К собранной конструкции можно подключать насос, запускающий циркуляцию теплоносителя внутри системы. Лучше отказаться от приобретения мощной модели насосного оборудования. Необходимо обеспечить медленное прохождение воды по трубам, чтобы она успела достичь максимальной температуры. В противном случае быстрая циркуляция не позволит воде прогреваться, и установка будет работать с низким КПД.
При условии грамотной сборки и успешно пройденного тестирования подогрев бассейна солнечными батареями будет дешевым и быстрым, особенно – в солнечных регионах, где теплая погода наступает уже в мае. С наступлением зимы не забудьте слить воду из труб, чтобы ее застывание не стало причиной разрыва коммуникации.
Дополнительные рекомендации по установке коллектора
Чтобы быстро разобраться с поставленной задачей и успешно подключить солнечные батареи для подогрева воды в бассейне, воспользуйтесь советами профессионалов:
- Избежать появления воздушных пробок внутри труб с теплоносителем можно, подняв уровень трубопровода для обратной подачи воды на нагрев.
- Если вы обустраиваете коллектор для закрытого бассейна, лучше устанавливать его с южной стороны под углом не более 45 градусов.
- Обязательно проверьте трубопровод на герметичность. В противном случае вода будет вытекать, и нагрев бассейна будет очень долгим.
- Рассчитывать вес конструкции необходимо с учетом снега, слой которого закроет защитное стекло зимой. При этом демонтаж и повторная установка устройства с наступлением осени нецелесообразны из-за высокого риска повредить или разбить систему.
Контролируйте состояние коллектора и ухаживайте за ним, очищая от пыли и грязи. В этом случае он прослужит вам несколько сезонов.
Подогрев солнечным нагревателем
Солнечный коллектор — простое устройство, которое использует энергию лучей солнца для подогрева воды в бассейне. Корпус гелиосистемы изготавливается из прочного полимерного материала с высокой степенью поглощения солнечных лучей. Он устанавливается под углом 45° к направлению падения солнечных лучей. Внутри корпуса расположен змеевик из тонких трубок. Вода из бассейна закачивается в змеевик насосом и нагревается в нем от солнца. После этого она направляется обратно в резервуар, а в коллектор закачивается новая партия. Так поддерживается нагревание бассейна путем периодической циркуляции жидкости.
Для эффективного нагрева нужно подобрать коллектор в соответствии с объемом обслуживаемого искусственного водоема. Для бассейнов, расположенных внутри помещений коллектор должен вмещать 50-70% объем воды, а для уличных резервуаров — до 70-100%.
Преимущества солнечных нагревателей:
- экономичный — электроэнергия тратится только на работу насоса и автоматики;
- простой монтаж;
- эффективность подогрева;
- безопасность.
Минусом этого способа можно назвать значительные габариты техники. Чтобы обогреть бассейн большого объема, нужен коллектор, который займет дополнительную площадь участка, что мало подходит для дачи. Решением проблемы становится установка оборудования на крыше дачного дома, если позволяют ее конструктивные параметры. Еще один недостаток заключается в том, что нормальный обогрев поддерживается только в достаточно солнечную погоду. При нехватке солнца интенсивность подогрева снижается.
Электрические
Являются самыми распространенными. Небольшие по габаритам, приятного дизайна, они изумительно выглядят рядом с бассейном. Каждый из них имеет насос с фильтром. Таким образом вода в бассейне не только нагревается, но и одновременно очищается.
Большой популярностью пользуются водонагреватели Intex. Одной из востребованных моделей является Electric Pool Heater Intex 28684/56684. Это маломощный нагреватель, предназначенный для нагрева воды в бассейнах малого объема (до 17 м³).
Им удобно пользоваться на дачах, где устанавливаются надувные бассейны для детей. Абсолютно безопасен в работе. Легко устанавливается. Нагрев воды регулируется термостатом, что очень удобно. Но ручное управление приносит некоторые неудобства. Напряжение питания 220 В, мощность 3 кВт.Не меньшим спросом пользуются водонагреватели марки Bestway 58259. Так же относится к маломощным водонагревателям. Работает от сети 220 В. Повышает температуру воды в бассейне от 0,5 до 1,5ᵒ С/час. Нагрев воды можно ускорить, если для этого использовать специальный укрывной тент. Режим работы нагревателя находится в пределах 16-35ᵒ С. Так же, как и Electric Pool Heater, удобен при нагреве не больших объемов (до 17000 л). В этом случае диаметр бассейна не должен превышать 4,5 метров.
Водонагреватель Бествей не имеет термостата, поэтому температуру воды в бассейне необходимо проверять на ощупь или термометром. Но некоторые модели термостатом комплектуются. Этот вопрос необходимо уточнять у продавца, покупая водонагреватель. При продаже водонагреватель Bestway 58259 комплектуется шлангами и навесным тентом
На это нужно обратить особое внимание, потому что порой недобросовестные продавцы продают эти аксессуары отдельно
Большой популярностью пользуются проточные электронагреватели шведской фирмы PAHLEN. Мощность этих нагревателей варьируется от 3 до 18 кВт. Соответственно напряжение в сети 220 В будет запитывать только маломощные 3 кВт приборы. Для остальных напряжение в сети должно быть 380 В.
Электронагреватели PAHLEN оснащаются термостатами и реле, которые защищают воду от перегрева. Кроме этого, у них имеется еще ряд элементов защиты. Внутри металлического корпуса установлены мощные ТЭНы (теплонагревательные элементы), которые производят нагрев воды. Маломощные нагреватели выполнены в корпусах из термостойкой пластмассы.
Нагреватели этой линейки имеют маленькие по размерам корпуса, но при этом пропускают через себя достаточно большое количество воды, которую нагревают при необходимости до 40ᵒ С.
Основные способы подогрева воды в бассейне
Электронагреватель
бассейна
Сечение проводки должно быть соответствующим. На основании этого для мощного агрегата протягивается отдельная электролиния, оснащенная автоматикой и системой безопасности.
Преимущества:
- компактность;
- сравнительно низкая цена;
- большая скорость прогрева жидкости (затрачивается минимум времени);
- возможность регулировать температурный режим;
- простота установки;
- универсальность использования (оборудование можно применять и для других целей);
- высокий уровень защиты от возгорания;
- автоматизация устройства.
Недостатки:
- при обустройстве большого бассейна расходуется значительное количество электроэнергии, поэтому электронагреватели выгодно использовать преимущественно для небольших сооружений;
- необходимость привязывания устройства к сети;
- ограниченность мощности;
- нужно строго придерживаться особых требований при подключении.
Теплообменники
Плюсы:
- быстрота монтажа;
- высокий уровень мощности;
- экономичность при подключении;
- возможность использовать любой источник энергии;
- долговечность, прочность.
Минусов
Солнечный коллектор
Единственный недостаток гелиосистемного оборудования – возможность применения преимущественно при наличии солнца. Зато это возможно даже в зимнее время.
Основные преимущества:
- быстрота нагрева;
- бесплатная энергетическая сила;
- простота монтажа и управления;
- универсальность.
Недостатков
Подогрев бассейна дровами
искусственного водоемаПлюсы:
- экономичность;
- высокая скорость нагрева;
- минимум расходов при изготовлении системы.
Минусы:
- нельзя отрегулировать температурный режим;
- нужно соблюдать правила пожарной безопасности.
Типы солнечных водонагревателей и их характеристики
Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).
Они образуют целую систему, состоящую из следующих элементов:
- Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
- Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
- Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.
По типу циркуляции
Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:
- Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
- Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.
По типу коллектора
Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:
- Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
- Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
- Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.
Каким образом греть воду
Применение электрических бойлеров гарантирует постоянный проход жидкости с необходимостью обустроить отдельный отсек для монтажа.
Проточные устройства занимают мало места, изготовлены из термоустойчивого пластика, нержавеющей стали, титана.
Преимущества:
- быстрый нагрев;
- автоматизация всего процесса;
- монтаж терморегулирующих реле;
- компактность, простота установки.
Обогрев бассейнов при помощи теплообменника можно организовать с помощью подсоединения к общей системе. Регулировка температуры не требуется: за этим параметром следит автоматическая составляющая котла на газе или твердом топливе. Рабочие элементы размещаются между циркуляционной помпой и очистительной станцией. Такое решение позволяет снизить воздействие реагентов на змеевик и сопряженные детали. Для жесткой воды с высокой хлорностью лучше использовать внутренний контур из титана или нержавеющей стали.
Отопление дома при помощи солнечной энергии освоено недавно. В жару вода в бассейне нагревается естественным путем. Для поддержания комфортной температуры требуется сооружение гелиоколлектора. Он аккумулирует энергию, передавая ее жидкости в пасмурные и холодные дни.
Плюсы использования теплых полов в бассейнах
Для оформления пола в бассейнах применяется кафельная плитка. А этот материал относится к холодным, поэтому даже когда в помещении тепло ходить босиком по керамике дискомфортно. А если обходные дорожки, прогреваются от теплых полов – наступать на них гораздо приятнее.
Еще один момент – на кафель постоянно попадает открытая вода. А это приводит к двум вещам:
- в помещении повышается влажность;
- ходить по мокрой плитке опасно – есть риск поскользнуться.
Теплые полы решают и эти проблемы – вода испаряется с теплой поверхности быстрее, поэтому в помещении становится гораздо суше. Да и ходить по сухой плитке безопаснее.
К дополнительным преимуществам отопления, относится и возможность подогрева воды полами в чаше бассейна. Обычно для этого используется специальное оборудование, включающее в себя нагревательные тэны. Однако никто не мешает проложить своими руками водяные трубы для теплых полов по дну чаши.
Электронагреватель для бассейна
При обслуживании небольших по объему бассейнов часто используется электрический водонагреватель проходного типа. В отличие от теплообменника проточный обогрев производится при непосредственной установке ТЭНов в водный поток. Схематично такой нагреватель для бассейна показан на рис. 2. Мощность оборудования зависит от размера бассейна: обычно применяются нагреватели от 4 до 20-22 кВт.
Схема топливного обогрева для бассейна.
Установка работает аналогично предыдущему варианту, но не требует дополнительного отопительного котла.
Правда, в этом случае увеличивается расход электроэнергии, но само устройство имеет гораздо меньшие габариты и легко вписывается в размеры даже самых маленьких водоемов.
При использовании электронагревателей повышается требование к воде (ее добавки не должны быстро разрушать нагреватель) и к материалу водяного ТЭНа (необходима повышенная стойкость к коррозии).
Надежные нагревательные элементы изготавливаются из высоколегированной стали или титана. При повышенном содержании солей предпочтение отдается элементам в титановом корпусе. В систему автоматического контроля входят: термостат; датчики температуры и давления; автоматические контроллеры, обеспечивающие регулирование мощности.
Мощность спирали.
Для подогрева воды в бассейне, требуется большое количество тепловой энергии. Среди возможных способов нагрева, мы предлагаем самый экономичный и эффективный — подогрев бассейна дровами. Мощность водонагревателей варьируется от 18 до 55 кВт, зависит это от количества витков. Для подогрева воды в бассейне малого объёма вам будет достаточно нагревателя Basis 2021 -18 кВт. Для обладателей бассейнов внушительных размеров потребуется нагреватель Volcano 50/ Volcano Pro 50 мощностью 55 кВт. Подогрев бассейна дровами это самый экономичный способ нагрева воды, ведь расход сухих берёзовых дров для самой мощной модели «Volcano 50» составляет всего 20 кг/час. КПД=70% Все водонагреватели проходят тестирование на герметичность давлением в 15 атм. (Электросварные трубы разрывает при нагрузке в 170 атмосфер).
| Таблица нагрева воды в бассейне (серия BASIS 2020) |
УЗНАТЬ ПОДРОБНЕЕ О BASIS 2020›
| Таблица нагрева воды в бассейне (серия VOLCANO/VOLCANO PRO) |
УЗНАТЬ ПОДРОБНЕЕ О VOLCANO ›
ПЕРЕЙТИ В КАТАЛОГ ›
Мы лично замерили мощность наших, нагревателей для бассейнов, и можем гарантировать данный результат, указанные выше мощности могут повышаться или понижаться, все зависит от интенсивности горения, породы и влажности древесины, мы даем средние стабильные показатели при топке березовыми поленьями.
