Правила работы с крепежным элементом
Нет ничего сложно в том, чтобы понять, как правильно крепить подвесы для гипсокартона. В зависимости от их разновидности, устанавливают подвесы непосредственно до или после размещения профиля, который будет к ним крепиться.
Для начала нужно сделать разметку, чтобы обозначить все важные места, где будет производиться крепление. В стене или потолку сверлятся отверстия, куда вставляются дюбели и крепятся подвесы. После этого нужно подровнять профили и проверить, в одной ли плоскости они находятся. Далее можно фиксировать профиль саморезами.
Схематическое размещение элементов подвесного потолка
Расстояние между подвесами на потолке из гипсокартона должно составлять порядка 60-70 см. Более конкретный шаг крепления зависит от размеров комнаты, ведь он должен быть примерно одинаковым.
Иногда бывают ситуации, когда профиль сильно отошел от стены в силу независящих от нас причин. В этих местах может не хватать стандартной длины подвеса. Тут возникает вполне логичный вопрос, а как удлинить подвесы для гипсокартона? Решение весьма простое. Нужно просто вставить один подвес в другой (не до конца), крепя их с боков между собой саморезами. Так крепеж будет удлинен на недостающий сантиметр.
Потолок армстронг
Потолок типа армстронг представляет собой подвесной тип каркаса, который крепится к несущему перекрытию на регулируемых подвесах. Роль обшивки играют специальные плиты, изготовленные из различных материалов. Как легких минеральных, так и тяжелых металлических плит.
Расстояние между подвесами при монтировании потолка армстронг зависит от запланированного веса и качества профилей. Общепринятым стандартом является шаг 1000–1200 мм, но если перекрытие будет тяжелым, этот параметр уменьшают.Схема для крепления подвесного потолка армстронгРасстояния между подвесами для крепления потолка армстронг При креплении регулируемых подвесов в потолках типа армстронг к несущему перекрытию, стоит внимательно подойти к выбору дюбелей. Они должны соответствовать материалу перекрытия и обеспечить надежность фиксации
Несмотря на то, какой каркас монтируется — потолочный или стеновой, важно внимательно подходить к выбору качества подвесов и их количества. Не стоит экономить на прочности, лучше перестраховаться лишним креплением, чем потом ликвидировать последствия
Чем крепить потолочные подвесы для гипсокартона
Крепление потолочных профилей для гипсокартона осуществляется в процессе сборки основания под гипсовые панели по всей длине детали. Если для профилей направляющего типа достаточно подобрать крепежный материал, соответствующий материалу стеновых перекрытий, то с потолочными рейками дело обстоит несколько иначе.
Главный нюанс крепления потолочных подвесов состоит в том, что необходимо соединить несколько разных деталей, сформировав единую конструкцию. Поэтому этого придется использовать специальные приспособления.
В большинстве случаев фиксация большинства металлических деталей профиля происходит благодаря саморезам. Это особая группа метизных изделий. Для создания эффективного крепления необходимо большое количество метизов различного типа:
- пресс шайбы и клопы (блошки). Два схожих типа метизов для работы с металлическими деталями. Первый вариант характеризуется более широкой шляпкой и крупным размером. Второй вариант обладает небольшими габаритами (длина не более 10 мм). Для монтажа потолочных конструкций и гипсокартона рекомендуют использовать «блошки», так как они не создают сложностей при монтаже обшивки;
- дюбель-гвозди. Внешне этот метиз практически не отличить от стандартных пластиковых дюбелей. Различие между ними проявляется в технологии монтажа. Если классический дюбель необходимо ввинчивать, то дюбель-гвоздь предстоит забивать с помощью молотка или ударной дрели.
Расчет одноуровневого потолка из гипсокартона
В первую очередь следует измерить длину и ширину данного помещения, в котором будем устанавливать подвесной потолок из гипсокартона своими руками. Рассмотрим на примере прямоугольной комнаты, с длинной 5600 мм и шириной 3100 мм. рис 1. Данные размеры взяты произвольно, в качестве примера. Обязательно, померяйте все четыре стороны комнаты. Если размеры стен, расположены друг напротив друга не одинаковы, в том случае следует принять за основу ту ширину и длину, которая больше. Это значит, что в данном помещение углы не имеют 90 градусов.
Если взять за основу две больших стены ( ширина и длинна ), то при расчете потолка, ми это уже учтем
В разделе монтаж потолков из гипсокартона, вы увидите, на сколько это важно
В первую очередь следует подсчитать периметр нашего помещения. Р=(5600+3100)х2=17400 мм (17,4 м/п). Давайте подсчитаем, сколько и какой длинны, нам нужно взять профиля UD-27. Если ми решим монтаж 3-х метровым профилем, а ширина у нас 3100 мм, в этом случае, на две стороны, нам целого профиля не хватит, а монтировать 100 мм кусочек, довольно проблематично! По этому,нам лучше выбрать 4000 мм. 17400/4000=4,35 шт.
То есть 5 профилей UD-27 по 4000 мм (4 м). На рис 2, показано, в какой последовательности монтируются профиля. Ми рассматриваем только расчет профилей. Подробно как монтировать, ми разберем дальше в разделе монтаж одноуровневого потолка из гипсокартона своими руками.
С профилями UD-27, ми разобрались, давайте теперь посмотрим, как рассчитать профиль CD-60 ( каркасный ). Ми выходим из того, что размер нашего гипсокартонного листа имеет 2500х1200х9,5 мм. Исходя из того, что ширина помещения у нас намного меньше длинны, основные направляющие профиля, будем монтировать по ширине, то есть 3100 мм. Можно также основные каркасные профиля монтировать и по длине, это тоже будет правильно, но монтаж более длинных профилей гораздо тяжелее, чем коротких, несмотря на меньшее их количество. Также следует выходить из целесообразности монтажа гипсокартонных плит, таким образом, что бы было как меньше отходов из гипсокартона. Запомните ! Листы обязательно должны монтироваться по длине основных профилей CD-60 рис 3.
Начиная от стены ( на пример с лева на право ) каждых 600 мм ми будем устанавливать направляющий профиль. 5600/600=9,3 шт, то есть в нашем случае вышло 9 профилей рис 4. Последний профиль стоит на отметке 5400 мм, и расстояния до стены 200 мм. Возникнет вопрос, следует ли его ставить? Если взять расстояние от 8-го профиля, оно составит 800 мм, что довольно большой размер. Если последний профиль не ставить, нечего страшного не будет, но при монтаже гипсокартонной плиты, будет довольно ма
ло места для крепления саморезов. Что в свою очередь, ослабит весь гипсокартонный потолок. Значит, профиль все-таки нужен.
И так нам понадобится 9 профилей по 4000 мм (4м). С каждого профиля у нас останется 900 мм. Но не спешите их выбрасывать, эти куски нам вполне могут еще пригодятся. После расчета направляющих профилей CD, следует выбрать на каком расстояние от перекрытия, следует производить монтаж гипсокартонного потолка. В зависимости от размера пролета между металлическим каркасом и перекрытием, следует выбрать необходимый элемент монтажа.
Если проводить монтаж потолка как можно выше к перекрытию, то есть минимальный размер будет составлять 27 мм, (высота профиля UD-27), а максимальная, не превышает 120 мм, в том случае, нам подойдет прямой подвес.
Но бывает, что данный потолок из гипсокартона, требуется опустить на 500 мм, или даже больше, в том случае используется пружинный подвес, с проволокой. Длину проволоки подбирается в зависимости от того, насколько необходимо опустить подвесной потолок. В нашем случае будем считать, что данный подвесной потолок не будет ниже 120 мм от перекрытия, следовательно, пружинный подвес нам не пригодится.
Подвес с тягой
Иногда требуется опустить потолок на величину до 0,5 м. Причин может быть несколько:
- прокладка коммуникаций;
- монтаж вентиляционного короба;
- установка многоуровневого потолка.
В этих случаях используются подвесы с проволочной тягой. Без них трудно обойтись при создании конструкций с несколькими уровнями. Устройство представляет собой пружину в виде бабочки, в которую вставляются 2 стальных стержня толщиной 4 мм.
Для установки в потолке следует пробурить 1 отверстие и зафиксировать в нем проволоку на анкер или металлический дюбель. Для этого на одном конце проволоки сделана петля. Снизу к стержню за крюк подвешивается профиль, который следует поджать пассатижами.
Высоту профиля можно корректировать. Для этого нужно нажать на бабочку. В отпущенном состоянии она прочно удерживает стержни.
Специалисты считают данную конструкцию недостаточно надежной. Удерживание конструкции двумя загнутыми полочками не создает жесткое крепление: пружины проскальзывают от действия нагрузки. Повторно отрегулировать гипсокартонную конструкцию невозможно из-за отсутствия доступа к креплениям. Более совершенный вариант – анкерный подвес с зажимом и тягой.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Монтаж розеток в гипсокартон: как установить подрозетник и розетку в гипсокартоне
Виды подвесов и их характеристики
В зависимости от задачи, массы конструкции, условий использования применяют разные виды подвесов:
- Прямой подвес
- С проволочной тягой
- Анкерный подвес
- Нониус-подвес
- Виброподвес
Прямой подвес
Самый популярный вид подвесов – прямой. При покупке он будет выглядеть, как простая пластина. Но непосредственно в процессе работы вы сможете изменить его форму, как вам угодно, и это уже будет полноценный п-образный подвес для гипсокартона.
Из его достоинств стоит отметить, что он способен выдержать большую нагрузку (до 40 килограмм). Поэтому его можно крепить не так часто: через 60-70 сантиметров.
Но применять с ним нейлоновые дюбеля не стоит, так как они могут выпасть. Оптимальный вариант – оцинкованные. Прямой подвес будет идеальным для городских жителей, которые живут в панельных домах, так как он прекрасно поглощает шум.
Еще один плюс – выгодная цена. Она колеблется от 3 до 5 рублей за один подвес.
Монтаж производится следующим образом:
- Просверливаем отверстие, имеющее удлиненную форму. Это даст возможность выровнять все по одной плоскости;
- Вставляем дюбель.
- Прикручиваем свое изделие.
Важно: для потолка лучше использовать металлический дюбель — пластиковые под тяжестью со временем “растягиваются”
Скользящий подвес для гипсокартона
Бывает такое, что фальш-потолок необходимо опустить на величину в 0,5 метра. Вызвано это может быть разными причинами:
- Монтирование многоуровневого потолка
- Прокладка коммуникаций
- Вентиляционный короб, который необходимо спрятать
Тогда и используют подвес с проволочной тягой или, как его еще называют, скользящий подвес. Этот подвес состоит из пружины, похожей на бабочку, и двух стальных стержней, вставленных в пружину. Толщина обычно 4 мм.
Этот вид подвеса подходит для многоуровневого потолка, так как его очень просто регулировать по высоте — достаточно нажать на бабочку.
Данные подвесы способны выдержать нагрузку до 25 килограмм. Частота – через каждые 60-70 см в стандартной конструкции. При многоуровневом потолке делать уменьшение следует в зависимости от веса листов.
Цена: от 4 до 15 рублей. Все зависит от толщины стержней.
Совет: рассчитать вес листов гипсокартона несложно – стандартный, размером 1200х2500 и толщиной 9,5 мм весит 22 килограмма. Такой же вес выдержит один подвес.
Монтаж происходит следующим образом:
- Сверлим отверстие
- Крепим металлическим дюбелем или анкером конец, на котором расположена петля
- На другой конец с помощью пассатижей на крюк подвешиваем профиль.
Это классический потолочный подвес для гипсокартона, но, несмотря на это, специалисты не считают его достаточно надежным. Жесткое крепление пружиной невозможно, поэтому конструкция под действием нагрузки со временем может проскальзывать. Возможности же отрегулировать нет вследствие недоступности.
Анкерный подвес
Более надежным и безопасным является подвес с зажимом, называемый также анкерным. Его чаще всего применяют как подвес для потолочного профиля. С помощью анкерного подвеса можно легко регулировать высоту каркаса, но не стоит применять в зданиях с низким потолком.
Цена достигает 20 рублей, но он того стоит – это самый удобный подвес для ГКЛ. Из недостатков присутствует тот факт, что по сравнению с предыдущими вариантами анкерный подвес для гипсокартона имеет меньшую нагрузку, чем прямой или скользящий.
Самый надежный тип подвесов – не боится влаги, коррозии, не испортится и от резкого изменения температур.
Монтаж регулируемых подвесов:
- Сверлим отверстие для анкера;
- Тягу крепим к потолку;
- Профиль – в направляющие;
- Теперь на тягу надеваем подвес;
- В подвес вставим профиль;
- Выравниваем;
- Фиксируем.
Нониус-подвес
Состоит из двух частей, которые соединяются шурупами, что позволяет регулировать длину подвеса. Верхняя часть крепится непосредственно к потолку, нижняя – к самому профилю.
Является усиленным вариантом и выдерживает до 40 килограмм. Это идеальный вариант, если вы работаете без помощников.
Виброподвесы для гипсокартона
Этот тип стоит рассматривать отдельно от других. Виброподвес используется там, где требуется звукоизоляция, то есть подавление звуковых волн. Для этой цели присутствует специальный изолирующий элемент. Он не позволит, чтобы профилю передались звуковые колебания от перекрытия.
В зависимости от материала и вида виброподвес способен выдержать нагрузки в диапазоне от 12 до 56 килограмм. Его используют при обшивке стен, потолка.
С помощью таких разных видов подвесов для гипсокартона, правильно подбирая и комбинируя их, вы самостоятельно, своими руками сможете утеплить или выровнять стены или потолок с минимальными затратами времени и сил.
Прямой подвес

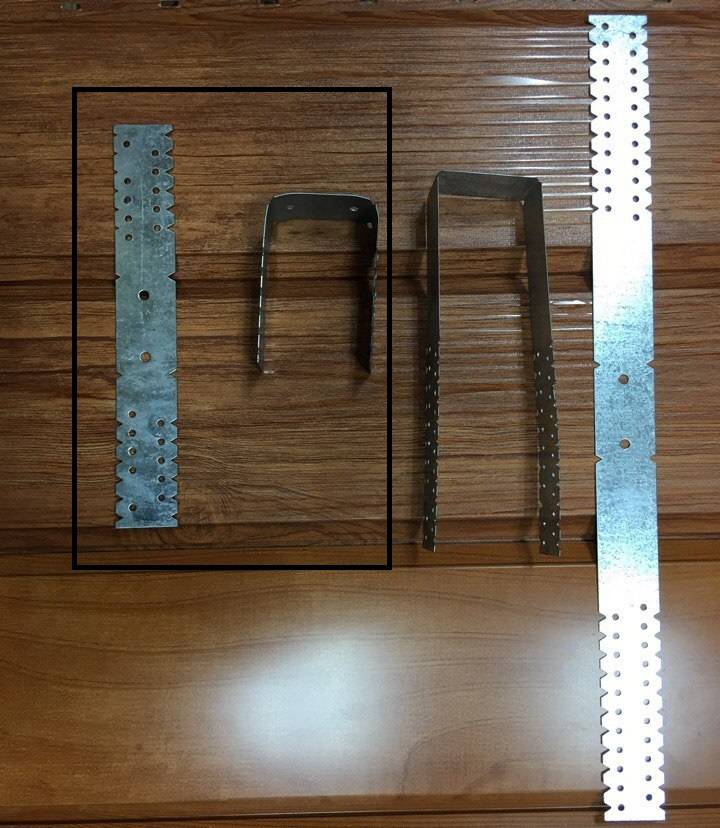

Прямой подвес для гипсокартона, имеющий вид металлической пластины из оцинкованной стали с перфорацией и вырезами, – наиболее распространенная разновидность изделия. Несмотря на небольшую толщину (0,6–0,8 мм), он достаточно прочный. Применяются также усиленные кронштейны толщиной 1 мм и длиной – от 0,2 м до 0,5 м. Их используют для выравнивания завалившихся стен с большим перепадом уровня, при прокладке коммуникаций за фальшстенами или при большой толщине утеплителя.
Монтажники часто сращивают между собой короткие подвесы, а для увеличения несущей способности крепят их более часто. Но удешевление при этом не достигается.
- Подвесы для ГКЛ крепятся к стене или потолку на дюбели или саморезы в 2 или 3 местах, после чего сгибаются и принимают П-образную форму. Тип крепежа зависит от материала несущей поверхности.
- На подвесы монтируется профиль небольшими саморезами по металлу с плоской широкой шляпкой («клопами»). В результате под каркасом образуется небольшое пространство, где прокладываются коммуникации, тепло- или шумоизоляция, проводка, монтируются розетки, выключатели и светильники.
Для стен величина зазора зависит от толщины панелей утеплителя или звукоизоляции, которая составляет около 5 см. На потолке они также могут применяться, но там надо еще учитывать габариты встроенных светильников. Для них оставляют запас до 10–12,5 см, который связан не только с их габаритами, но также с необходимостью удаления выделяющегося тепла, например от галогенных ламп.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как своими руками сделать потолок из гипсокартона: разметка, сборка, отделка
Установка
Когда ремонтные работы производятся своими руками, приходится придерживаться и соблюдать специфику монтажа. Для правильного монтирования звукоизоляционной установки вместе с виброподвесами нужно последовательно выполнять несколько несложных действий.
- Нужно замерить потолок. Для такой работы обычно используют строительный уровень, так определяется нижний угол. От самого низкого участка нужно выдержать промежуток, чтобы опустить поверхность, учитывая толщину шумоизоляции и светильников.
- Монтируются каркасные направляющие, оклеенные уплотняющей лентой, прилагая к перекрытию.
- Далее нужно сделать разметку, которая будет подсказывать, где разместятся потолочные профили вместе с подвесами и перемычками.
- Затем фиксируют самодельный или фабричный виброподвес, используя для этого дюбель-гвозди.
- Дальше нужно опустить кромки подвеса.
- В направляющие вставляют несущие профиля, затем их крепят посредством подвесов. Так создается перемычка.
- Теперь можно укладывать звукоизолирующий материал на каркасную основу.
После всей проделанной работы можно начать обшивку потолка гипсокартоном. Стеновой тип виброизоляционных креплений устанавливают таким же методом, как и обыкновенные прямые акустические подвесы. Качественные приспособления используют при создании отличной шумоизоляции комнаты во время монтирования гипсокартонной конструкции. Для создания отличной звукоизоляции в квартире экономить на виброразвязке потолка и стена нельзя. Под профили обязательно нужно укладывать звукоизоляционные прокладки.
Как сделать виброподвесы своими руками, смотрите в следующем видео:
Прямой подвес для гипсокартона и использование марки с проволочной тягой
Один из самых часто используемых вариантов подвеса – прямой. Его применяют при установке металлического каркаса на стены, пол и потолок. Конструкция прямого подвеса выглядит как буква «П», что позволяет значительно сократить время работ. Правда, в момент покупки прямой подвес будет иметь вид прямоугольной пластины. Также радует и цена, она варьируется от 3-х до 5-ти рублей за штуку.
Важно помнить, что для крепления прямого подвеса необходимо использовать только оцинкованные дюбеля, так как нейлоновые могут вывалиться, и вся конструкция рухнет. Прямой подвес поглощает вибрацию и шумы, что идеально подходит для жителей панельных домов
У данного подвеса есть существенный недостаток. Со временем пружина, соединяющая спицу и подвес ослабевает, а вся конструкция провисает. Максимальный вес подвеса – 25 килограмм.
Фурнитура для крепежа гипсокартона.
Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.
- Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
- Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
- Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
- Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
- Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
- Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.
Выбираем подвес для гипсокартона
Занимаясь обустройством потолка из гипсокартона, вы неизменно столкнетесь с необходимостью выбора и использования различных подвесов, которые позволяют надежным образом закрепить профиль.
В этой статье мы расскажем о видах таких фиксаторов и технологии их крепления.
Прямые соединительные элементы
Этот вид соединительных элементов отличается простотой использования, что неизменно сказалось на их популярности. Изготавливаются они из низкоуглеродистой оцинкованной стали. Такой материал отличается великолепными показателями прочности и отлично защищен от коррозии.
Прямой подвес для гипсокартона представляет собой металлическую пластину с надрезами и отверстиями.
Соединение металлических пластин выполняется с помощью дюбелей и саморезов. Впоследствии на необходимой высоте в вырезы или отверстия крепят металлический профиль для гипсокартона. При необходимости вы с легкостью можете отрезать излишки и отогнуть их на необходимый угол.
В последующем металлические элементы поджимаются, а их фиксация не представляет какой-либо сложности. Благодаря своей простоте такой вид фиксаторов получил наибольшее распространение.
Прямые пластины рекомендуется использовать с базовыми поверхностями, которые имеют незначительные неровности. Удобнее всего применять такие подвесы для профилей с небольшими по своей высоте потолками.
В среднем уменьшение высоты при использовании данной разновидности крепления составляет 5-6 сантиметров. Стандартный размер составляет 12х6х3 сантиметров. Толщину крепления, которая может колебаться от 0,6 до 0,9 миллиметров, необходимо выбирать в зависимости от разновидности используемого гипсокартона. Возможно выполнение многоуровневых конструкций с увеличенной массой.
Подвесы с проволочной тягой
В помещении с большой высотой возможно использование подвесов с проволочной тягой. Тем самым обеспечивается возможность обустройства многоуровневых конструкций.
Подобное соединение обеспечивает возможность упрощения выравнивания подвесной конструкции в единую плоскость.
Такой подвес для гипсокартона имеет вид пластины, которая имеет проушину для крепления стальной проволоки.
В последующем вы можете отрегулировать высоту проволоки, что позволяет увеличивать или же уменьшать высоту потолка. Крепится прямой элемент с проволочной тягой при помощи анкеров.
Выбирая данный тип крепления для профилей, вам необходимо учитывать их показатели прочности и вес будущей конструкции.
Регулировка высоты при использовании проволочной тяги не представляет особой сложности. В продаже вы найдете профиль со стандартной тягой длиной в 50 и 100 сантиметров. После регулировки вы можете с легкостью обрезать металлическую проволоку, что упростит ремонт. Соединение металлического профиля выполняется прочным фиксирующим зажимом.
Подвес с зажимом
Этот тип крепления предназначен для использования профилей CD типа. Он позволяет крепить каркас подвесного потолка к несущему основанию.
Наибольшей популярностью сегодня пользуется анкерный крепеж, который сочетает прочность фиксации и простоту отделки.
Состоит такой анкер из зажима и тяги. Анкер нужно вставить в профиль каркаса и зафиксировать дополнительной защелкой. Путем регулировки тяги вы можете изменять высоту подвесной конструкции.
Рекомендуется использовать данный тип подвесов с одноуровневыми потолками, что позволит обеспечить минимальное уменьшение высоты помещения.
Простота работы с подобными фиксаторами позволит ремонт выполнить обычным домовладельцам, которые не имеют опыта в отделке.
Стандартный анкер способен выдержать порядка 25 килограмм нагрузки. Также в продаже вы можете найти усиленные разновидности, которые предназначены для нагрузки в 30 и 35 килограмм. В большинстве случаев для одно и многоуровневых потолков более чем достаточно стандартного крепления.
Размер подвеса составляет 10х5,8х4,2 сантиметров. Их крепление к базовой поверхности может осуществляться дюбелями или саморезами.
Подвес прямой
Это специальные металлические пластины с перфорацией и надрезами. Они тонкие, легко гнутся, но при этом прочные. При изготовлении используется оцинкованная сталь.
Непосредственно к стене или потолку крепятся именно подвесы. Затем к ним монтируют профиль при помощи специальных саморезов по металлу. В итоге образуется небольшое пространство между потолком и стеной и их отделкой. Здесь можно разместить все коммуникации, при этом они не будут попадаться на глаза и портить дизайн. Также это пространство можно использовать для укладки дополнительного слоя тепло- или шумоизоляции. Отстоять от стены или потолка покрытие может максимум на 12 см. Также существуют укороченные прямые подвесы, в этом случае расстояние не будет превышать 7,5 см.
Прямые подвесы для профиля обычно используются в жилых и нежилых помещениях, когда необходимо незначительно опустить потолок или сместить стены. Например, для выравнивания, отделки гипсокартоном или укладки изоляции.
