Беремся за сигнализацию

Нужен ли проект?

Проект пожарной сигнализации нужен, и не столько по формальным соображениям. Только охранник с большим опытом сможет точно указать места расположения приборов, их типы и схему соединения. Иначе пламя может разбушеваться до непоправимого, а злоумышленник, сразу углядев «самопал» (они в сигнализации прекрасно разбираются), только хмыкнет и, «забомбив хату», рассядется привольно в любимом хозяйском кресле, попивая хозяйский коньячок, покуривая хозяйскую сигару, нежно поглаживая торбу на коленях, туго набитую хозяйским добром и поглядывая иронически на датчики в полной боевой готовности.

Однако охранные фирмы, в общем справедливо полагая, что главное – реальная безопасность, а не бумаги, нередко идут на поблажки потенциальным абонентам: проект соглашаются делать подешевле, эскизный, или ограничиваются еще более дешевой консультацией: где какие датчики ставить, где поместить ПКП, каким кабелем и как все соединять.

Потом, проверив работу, берут на охрану, а по документам проводят от себя задним числом. Хозяину от этого не хуже: раз договор подписан и квартира уже на пульте, на охранников ложится вся мера ответственности. Компоненты современной ОПС совершенно надежны, техническое обслуживание пожарной сигнализации сводится к периодической проверке ее работоспособности и готовности, которую совместно с дежурным охранной организации вполне может провести и сам владелец, так что и по сервису проблем, как правило, не возникает.

Преимущества и недостатки

В зависимости от того, какие требования вы предъявляете пожарной сигнализации, будет зависеть выбор ее модели. Каждое изделие имеет свои преимущества и недостатки в той или иной ситуации, поэтому вам придется ориентироваться на свое жилье.

Пороговые системы радиальные

Системы этого класса считаются самыми бюджетными, но вот их установка дорогого стоит. Если вы имеете специальные навыки и образование, то это вполне можно сделать своими руками и потом зарегистрировать систему в специальных службах. Если таких знаний нет, то придется раскошелиться, чтобы пригласить для установки этой сигнализации специалистов.

Но это не единственный недостаток. Самый первый минус, с которым сталкивается большинство потребителей — это ложные сигналы. Чтобы этого избежать приходится дублировать датчики, что приводит к увеличению затрат.

Следующим минусом такой системы можно назвать определенный порог срабатывания, при этом исправность системы практически нельзя контролировать программными способами. Если эти неисправности сами не проявили себя в нужный момент, то обнаружить их можно только при ручной проверке.

Модульные пороговые системы

Системы этого класса более усовершенствованные. Любую поломку можно отследить по компьютеру, что позволит сразу принять меры и ликвидировать неполадки.

К недостаткам можно отнести высокую стоимость установки и проблемы порогового сигнала, которые характерны для первого вида пожарных сигнализаций.

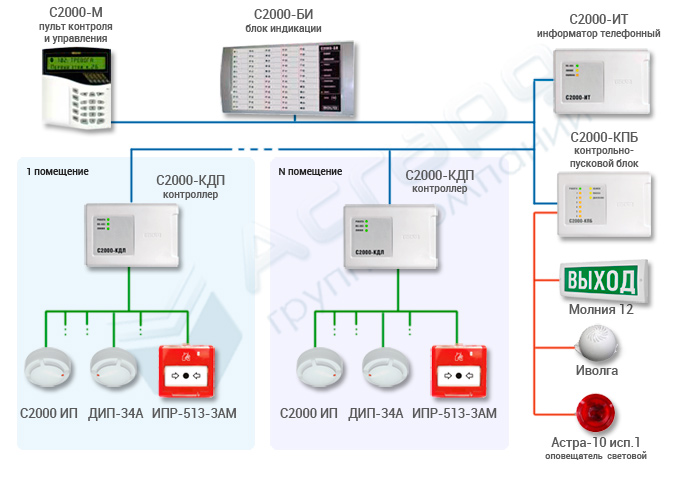

Адресные опросные и аналоговые системы

Системы этого класса имеют абсолютно другой принцип работы. Отличия заключаются в том, что все датчики собираются в один общий модуль, это позволяет качественнее проверять работу системы. Сравните, легче отправить один сигнал на все датчики одновременно, или делать это с каждым элементом поочередно.

Но и такая система имеет свои недостатки. Сигнал тревоги в такой конструкции принимается с небольшим опозданием, а при пожаре нельзя терять и секунды.

Адресно-аналоговая конструкция отличается от адресно-опросной системы количеством датчиков. В ее случае их может быть около 200 штук. Это позволяет оценить окружающую ситуацию и передать данные на контрольный пункт, который, в свою очередь, выявляет пожарную угрозу и передает соответствующий сигнал. Неисправность любого датчика тоже определяется по этому принципу, при этом система будет полностью работоспособна.

Комбинированные охранно-пожарные системы

Системы этого класса считаются самыми дорогими устройствами, позволяющие предупредить о пожарной ситуации. Но такие затраты полностью оправданы, так как такая конструкция имеет более широкие возможности для решения проблем.

Обслуживание и монтаж таких систем тоже дополнительные затраты, но вы получаете возможность подключения к кабелю пожарной безопасности до 1000 датчиков, что позволяет оправдать рентабельность устройства.

На основе представленных данных можно сделать вывод, что независимо от стоимости устройства его монтаж может обойтись вам в разы дороже. Поэтому рассчитывайте свои финансовые возможности при выборе пожарной системы.

Как происходит подключение пожарной сигнализации своими руками можно посмотреть на представленном видео.

Рекомендации по установке своими руками

Назначение сигнализации

Еще издавна люди придумывали разные сигналы оповещения о предстоящей безопасности. Пожарная сигнализация не исключение. В современном мире риск происшествий увеличивается с каждым днем. Основная функция оповещения заключается в регулярном анализировании состояния помещения с целью выявления возгорания. В случае, если какой-либо показатель меняется, цель датчика — оповестить дежурного, который поспособствует пребыванию пожарных на место. Как правило, пожарная сигнализация имеет ряд определенных функций, которые включают в себя:

1. Разблокировку дверей автоматическим способом.
2. Во избежание распространения огня предполагается блокировка некоторых дверей.
3. Вызов спасателей на место.

Подключение датчиков пожарной сигнализации в административных помещениях является обязательным на законодательном уровне. В других помещениях установка производится по желанию собственника.

Типы датчиков пожарной сигнализации

Датчики пожарной сигнализации имеют собственную классификацию. Всего есть несколько типов:

1. Контактный тип. Действует он следующим образом: при резком увеличении температуры контакт размыкается. Это способствует тому, что шлейф рвется, а звуковой сигнал срабатывает.
2. Электронный тип содержит специальные сенсоры. Они находятся непосредственно в кабеле. В случае увеличении температурного показателя, сопротивление тока меняется и передается на устройство. Данный тип высокочувствителен.
3. Оптический тип работает на специальном кабеле, который является оптико-волоконный. В зависимости от температуры, изменяется и проводимость, что приводит к сигнализации.
4. Механический тип работает на основе металлической трубки. Из-за температуры участок трубки меняет давление. В результате подается тревожный сигнал.

НОРМЫ МОНТАЖА И ПРАВИЛА УСТАНОВКИ АВТОМАТИЧЕСКОЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

В соответствии с нормативами для каждого помещения предусмотрено наличие не менее двух пожарных извещателей. Конкретное количество зависит от площади и назначения сооружения. Иногда допускается установка одного устройства, но для этого необходимо выполнить ряд требований технического и нормативного характера.

Это может привести к тому, что экономия на оборудовании становится нецелесообразной.

Точечные пожарные извещатели.

Устанавливаются под межэтажными перекрытиями (кроме датчиков пламени). Если нет технической возможности, к примеру, установлены натяжные потолки, то допускается установка на стенах, колоннах или других несущих конструкциях сооружений. Если помещение имеет большую площадь, допускается установка точечных извещателей на натянутых тросах.

При этом устройства должны иметь устойчивое положение, а расстояние от плоскости декоративно-отделочного материала перекрытия до нижней части прибора не должно превышать 300 мм.

Если извещатель устанавливается на потолке, расстояние до стены должно быть не менее 100 мм. Если установка выполняется на стене или колонне, допустимое расстояние до потолка варьируется в пределах 100-300 мм., а до угла стен, независимо от того внутренний он или внешний, не менее 100 мм.

При монтаже дымовых точечных извещателей необходимо учитывать расположение вентиляционных отверстий и направление воздушных потоков в помещении.

Тепловые детекторы, в соответствии с требованиями, должны устанавливаться в каждой технологической нише огражденной строительными конструкциями шириной не менее 0,75м.

При этом извещатели, которые могут быть подвержены механическим воздействием, должны быть оборудованы защитными конструкциями:

• решетками;
• колпаками;
• коробами,

но лишь в том случае если эти приспособления не будут нарушать нормальную работу чувствительных сенсоров.

При установке точечных тепловых извещателей необходимо полностью исключить возможность влияния конвекционных тепловых потоков на устройство.

Линейные дымовые детекторы устанавливаются на стены, колонны или другие вертикальные несущие конструкции, предотвращающие возможность сильной вибрации. Монтаж должен быть выполнен таким образом, чтобы ось излучения находилась на расстоянии не менее 100 мм от потолка.

В зону действия не должны попадать передвижные конструкции окон и дверей. Желательно, чтобы оптическая ось сканирующего луча проходила через один или несколько воздушных потоков.

Ручные пожарные извещатели.

Даже несмотря на полную автоматизацию процессов выявления очага возгорания и оповещения о нём оператора нормативы предписывают необходимость установки ручных устройств оповещения в каждом помещении.

Эти устройства устанавливаются на стене около выхода из помещения на высоте 1,5 м от уровня пола. Их монтаж должен быть выполнен таким образом, чтобы в будущем устройство не закрывала мебель, и оно было расположено в хорошо освещённом месте.

Приемно-контрольные приборы.

В соответствии с правилами монтажа пожарной сигнализации ПКП с небольшой информационной емкостью до 5 шлейфов должны устанавливаться на высоте не менее 2,2 м. в помещениях общего назначения. Если монтаж производится в специально выделенном помещении, то прибор устанавливается на произвольной высоте, удобной для его обслуживания без применения специальных средств; лестниц, стремянок и т.п.

При монтаже ПКП в местах доступных для посторонних (магазины, торговые залы и т.п.), то для предотвращения несанкционированного доступа прибор располагается в металлическом запираемом шкафу.

Приборы средней и большой информационной емкости в обязательном порядке устанавливаются в специально выделенных помещениях. На столе, специальной несущей конструкции или на стене на расстоянии не менее 1м. от пола.

Запрещается размещение ПКП в следующих местах:

• шкафах из сгораемых материалов;
• помещениях с постоянной высокой влажностью, насыщенных парами кислот (аккумуляторные) или агрессивных газов;
• помещениях с высоким уровнем взрывоопасности;
• на расстоянии до 1м от систем отопления.

Как формируется цена на монтаж пожарной сигнализации и специальное предложение

Принимается во внимание этажность объекта, общая площадь, количество помещений, применение импортного оборудования. Но одно можно сказать точно, при расчете стоимость нашего проекта будет значительно дешевле того, что есть на рынке

Мы составляем прейскурант с учетом рекомендаций государственных органов, после анализа базовых цен конкурентов.

У нас есть специальное предложение для наших клиентов. Если вы уже обратились к другим установщикам и вам составили предварительный расчет или готовую смету – напишите нам на электронную почту info@gefestalarm.ru и вышлите их выкладки. Мы все изучим и дадим более выгодные условия, предложим меньшую цену на монтаж пожарной сигнализации в Москве. Зачем платить больше, когда можно купить выгоднее и лучше по качеству?

Источники

• https://VashUmnyiDom.ru/bezopasnost/netpozharu/montazh-podklyuchenie-datchikov-pozharnoj-signalizacii.html
• https://t-sigma.ru/uslugi/montazh-i-obsluzhivanie-sistem-pozharnoj-signalizacii/
• https://osensorax.ru/koncentraciya/podklyuchenie-pozharnyh-datchikov
• https://pozharoff.net/services/pozharnaya-signalizaciya-v-kvartiru/
• https://www.pozhmashina.ru/articles/articles-pozharnaya-bezopasnost/pravila-razmeshheniya-pozharnyh-izveshhatelej.html
• https://sector-sb.ru/montag/montag_pozharnoj_signalizatsii/ustanovka_pozharnyh_izveschatelej
• https://www.gefestalarm.ru/ceny-na-montazh-pozharnoj-signalizacii-za-tochku-i-kvatradnyj/

Как вам?

Мне нравитсяНе нравится

Правила установки датчиков

Извещатели и провода, их соединяющие, являются ключевым узлом системы, гарантирующим ее надежность и правильность работы. Поэтому выбирать их необходимо с особой тщательностью.

В продаже есть специальные сигнальные кабели двух и многожильные. Они могут быть спрятаны под декоративной обшивкой, чтобы не портить внешний вид помещения.Извещатели, их выбор – вопрос особый. Для частного жилья лучший вариант – герконовые.

На них распространяются правила установки датчиков сигнализации, регламентируемые ГОСТом. В кухне по возможности устанавливают комбинированные модели, реагирующие на тепло и задымление.

Смотрим видео, о правиле установки дымового датчика:

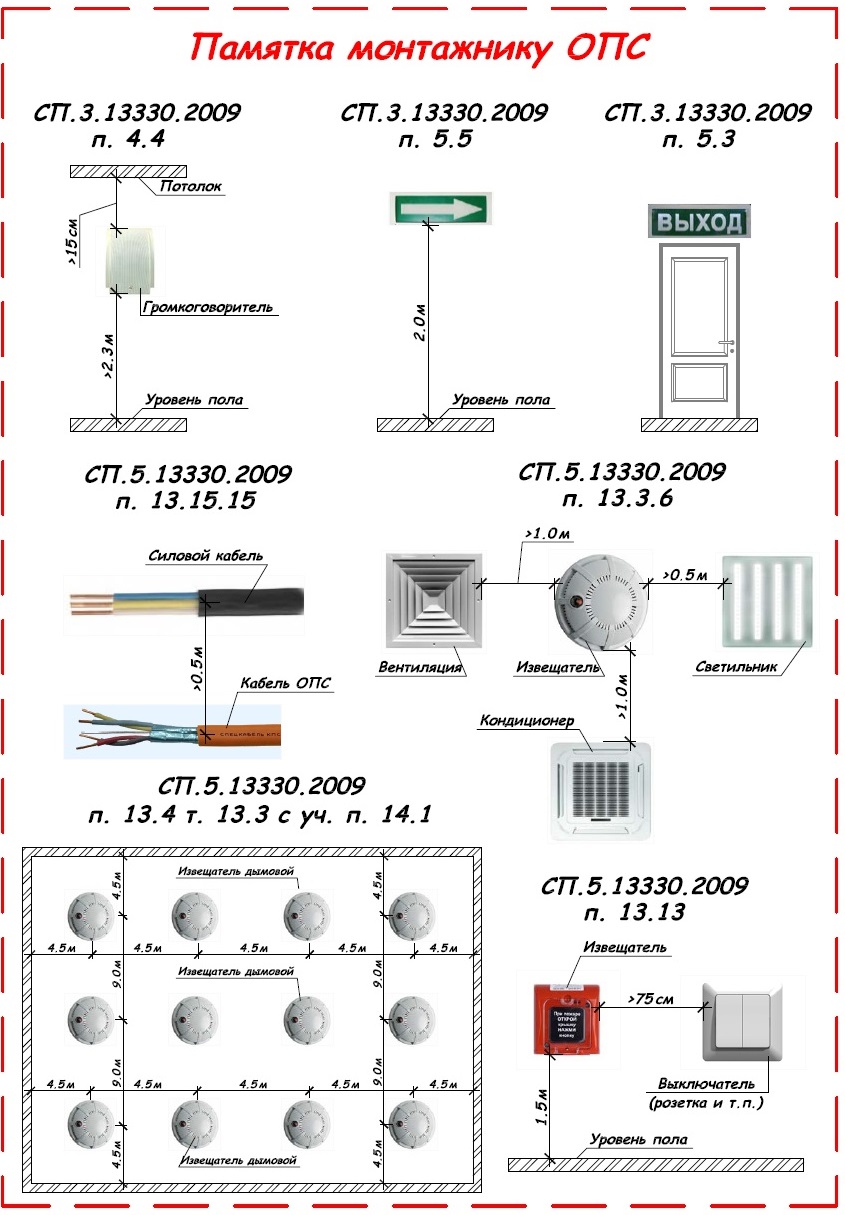

При монтаже следует придерживаться существующих норм размещения:

• Между датчиками – до 9 м
• От стен и углов – 4,5 м

Но эти значения рассчитаны на удобство конфигурирования определенной системы, на самом деле расположить их так не всегда доступно. Так монтаж сигнализации на стене возможен если расстояние до потолка составляет около 0,2 м, это поможет избежать ложных срабатываний. Чувствительность прибора зависит от расстояния до возможного источника пожара. При этом контролируемая площадь в пустом помещении с высотой потолка 3,5 м составит для извещателей по:

• Дыму – 85 м²
• Пламени – 25 м²

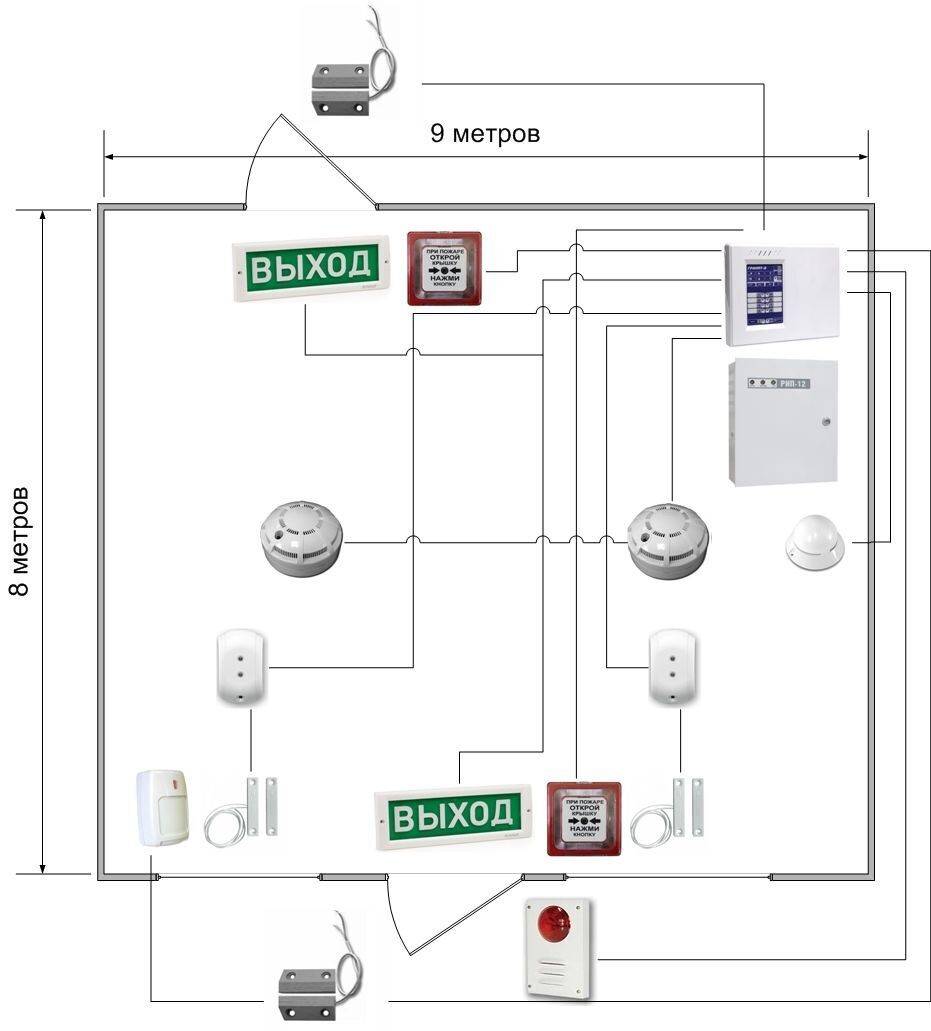

Чтобы произвести точный расчет расположения устройств в комнатах с обстановкой потребуется компьютерное моделирование или профессиональные навыки. Если вы решите заняться этим самостоятельно, то считайте, что один датчик контролирует квадрат со сторонами равными высоте потолка (не более 4 м).

Значит между двумя соседними приборами должно быть расстояние, соответствующее принятому значению. В таком случае крайние извещатели устанавливают на половине длины стороны квадрата от стены.

Следующий этап монтажа системы пожаро — охранной сигнализации – включение датчиков в шлейф. Он выполняется строго по инструкции, прилагаемой к каждому прибору. В ней указана схема подключения датчиков пожарной сигнализации в систему. Шлейф луча должен заканчиваться терминирующим резистором.

Стоимость установки оборудования профессионалами

От чего зависит цена на монтаж сигнализации? Этот вопрос интересует многих. Рассмотрим факторы, влияющие на стоимость установки. Во-первых, цена зависит от площади и особенностей помещения.

Естественно, что количество приборов соответствует размерам комнаты, следовательно, возрастает и стоимость установки датчика.

Однако при наличии в помещении перегородок, воздуховодов число приборов может быть увеличено как минимум вдвое.

Назначение объекта также влияет на стоимость монтажа. В зависимости от данного фактора выбирается тип системы. Цены на установку зависят от ее сложности.

Во-вторых, существует различие в стоимости между проводной и беспроводной сигнализацией. Последняя обойдется на 30% дороже. Более подробно в статье Какую выбрать беспроводную пожарную сигнализацию.

В-третьих, способ прокладки. При выборе проводной системы для квартиры важный фактор – эстетика помещения. Чаще всего выбирают скрытый способ прокладки, а это еще 10% к общей стоимости.

В-пятых, интеграция с другими охранными системами добавит еще 10%.

Как видите факторов, от которых зависит цена более чем достаточно. Возможно монтаж выполненный самостоятельно позволит сэкономить определенную сумму, но он должен быть выполнен с учетом всех нормативных требований.

Делаем монтаж самостоятельно, советы от специалистов

Не все могут позволить себе установку пожарной сигнализации с выводом на пульт. Большинство предпочитает производить монтаж самостоятельно. В данном случае следует определиться какие помещения будут оснащаться датчиками. Например, газовые извещатели устанавливаются на кухне или в котельной, дымовые в жилых комнатах.

Далее выберите, где будут установлены датчики и другое оборудование и как будут прокладываться провода. И можете приступать непосредственно к монтажу. Подключение датчика сигнализации должно производиться при выключенном питании, не торопясь, аккуратно. Выполнив монтаж необходимо проверить работу всех извещателей и системы в целом.

Внимательно изучив всю информацию по установке системы пожарной сигнализации можно выполнить ее самостоятельно. Это позволит сэкономить средства, но…

Стоит ли? Ведь малейшая ошибка в монтаже может привести к плачевным последствиям.

Монтаж

Подсоединение датчиков к пожарно-охранным приборам своими руками

Сигнализация и её принцип работы

Охранно-пожарный комплекс состоит из оборудования, позволяющего своевременно обнаружить и оповестить об опасности. Ключевым элементом являются чувствительные датчики. Они реагируют на повышение температуры, задымление, оповещая хозяев о возгорании. Активируется система автоматического пожаротушения, звуковой сигнал об опасности. Так оборудование позволяет сохранить жизнь и имущество.

Датчики размещают на потолке

Комплекс устройств включает в себя сенсорные приборы, которые представлены в виде датчиков и извещателей. Обработка информации, полученной с датчиков, осуществляется другими устройствами, а блок управления позволяет контролировать работу системы. В комплекс приборов входят и периферийные компоненты, которые подключаются к панели управления:

• управляющий пульт;
• принтер для распечатки сообщений;
• звуковой и световой оповещатели;
• модуль для изоляции короткого замыкания.

Все устройства взаимодействуют между собой, обеспечивая своевременное оповещение хозяев дома об опасности. Комплектация системы может отличаться функциональностью, типом используемых элементов, но охранно-пожарная система работает максимально эффективно при правильной настройке.

Проект и расчёт

Для обустройства системы охранно-пожарного комплекса в помещении важен правильный проект, позволяющий создать комплекс, соответствующий установленным требованиям. Единый стандарт предполагает соответствие системы основным нормам, что необходимо для корректной и эффективной работы сигнализации. Проектирование является важным этапов. Проводится осмотр помещения, а в этом процессе специалист получает информацию, необходимую для расчёта параметров. И также проектирование предполагает учёт следующих требований ГОСТ:

проводящие наружные или внутренние трубы проектируют по кольцевому методу. Проводящие установки могут быть тупиковыми, но только для узлов управления в количестве менее трёх

Длина наружного провода тупикового вида не должна превышать 200 м;
к трубопроводам, обеспечивающим питание системы пожаротушения, нельзя присоединять санитарно-техническое или производственное, сложное оборудование;
трубопроводы крепятся к основным элементам конструкции дома, но не являются опорой для иных сооружений;
расчётный объем воды для системы пожаротушения нужно хранить в водопроводных емкостях, но важно предусмотреть наличие приспособлений, препятствующих расходу жидкости на другие нужды;
период заполнения расчётного объёма при локальном тушении не может превышать 180 с.

При расчёте стоит учесть, что один датчик контролирует квадрат в пространстве со сторонами, равными высоте потолка, но не более 4 м. Проектирование и расчёт систем осуществляются с учётом требований ГОСТ Р 50800, а также ГОСТИ 3262. НПБ 88–2001 часто являются основным документом, согласно которому обустраивают комплекс трубопроводов.

Наиболее популярные модели сенсоров

Среди самых распространенных сегодня моделей датчиков движения можно выделить несколько марок.

1. Компания IEK предлагает широкий модельный ряд устройств, различных по способу установки и углом обзора от 120 до 360 градусов. По способу крепления датчики IEK бывают потолочными, настенно-потолочными, с креплением на корпус прожектора или предназначенные для скрытой установки в монтажную коробку.

2. Инфракрасные датчики движения Camelion также весьма востребованы на рынке. Внешний вид прибора подойдет для любого интерьера. Угол обзора в зависимости от модели достигает 360 градусов.

3. Аппараты компании Steinel– наиболее дорогостоящие. Однако немецкое качество, функциональность, экономичность и удобство соответствуют высокой стоимости.В ассортимент компании входят датчики движения для освещения, датчики присутствия для включения света, светодиодные прожекторы и светильники с датчиком движения.

Установка видеодомофона в частном доме поможет вам не только усилить безопасность, но даст возможность повысить комфорт. Если вы установите электрозамок на калитку в заборе, то вам больше не придется в ненастную погоду выходить на улицу, чтобы пустить гостей.

Возможные проблемы после установки

Составные части оборудования охранно-пожарных систем

Правила установки

ПОДКЛЮЧЕНИЕ ДАТЧИКОВ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Датчики любой проводной системы объединяются в шлейфы (ШС). В пожарной сигнализации чаще всего используются двухпроводные шлейфы, поэтому поговорим про них.

При таком способе подключения обмен информацией и подача напряжения питания осуществляются по общей двухпроводной линии (рис.2а).

Кстати, если питание подать отдельно, то добавятся два провода (рис.2б), но принцип формирования извещений и подключения информационных цепей не изменится.

Поэтому вернемся к схеме на рисунке 2а. Здесь:

• ИП – пожарный извещатель (датчик);
• Rдоп – дополнительный резистор;
• Rок – оконечный резистор.

Назначение Rдоп – ограничение тока при срабатывании датчика. Его значение определяется моделями извещателя и приемно контрольного прибора. В зависимости от количества сработавших извещателей изменяется и ток шлейфа.

В зависимости от его величины ПКП формируются извещения “Внимание” – при сработке одного датчика и “Пожар” – для двух и более. Это справедливо для режима срабатывания по двум извещателям

Можно уменьшить номинал дополнительного резистора до величины, при которой сигнал “Пожар” будет сформирован при срабатывании одного датчика.

То что внутри датчика в контексте данной статьи нас не интересует. Там может быть реле, выход “открытый коллектор” или другой компонент, способный изменять свое внутреннее сопротивление.

Rок подключается для обеспечения рабочего тока ШС в режиме “Норма”.

Значения сопротивления всех перечисленных резисторов зависят от моделей приборов и извещателей и указываются в технической документации на изделия.

Кстати, там можно найти и электрические схемы подключения. Несмотря на это давайте рассмотрим как подключить “стандартный” точечный дымовой извещатель. Такая необходимость возникает чаще всего.

Такие датчики состоят из корпуса и розетки, которая крепится на несущую поверхность и имеет клеммы (винтовые или безвинтовые зажимы) для подключения проводов.

Таких клемм четыре, они пронумерованы, а назначение каждого контакта унифицировано и для всех извещателей одинаково (схема 3).

Контакты 3 и 4 в режиме “норма” короткозамкнуты. При наличии опции контроля работоспособности в датчике между ними может располагаться нормально замкнутый контакт (“сухой” или электронный).

При неисправности датчика он разрывается, соответственно шлейф тоже “уходит в обрыв”, прибор формирует извещение “Неисправность”. То же самое происходит при извлечении извещателя из “базы” (розетки).

Что касается подключения ВУОС – выносного устройства оптической сигнализации, то это не является обязательным, более того, встречается не так часто.

Все рассмотренные варианты подключения относятся к датчикам пожарной сигнализации, работающим при срабатывании “на замыкание”. Среди тепловых максимальных извещателей есть исполнения с нормально замкнутыми контактами, то есть при срабатывании они шлейф разрывают.

Схема включения в этом случае будет выглядеть иначе (рис.4).

Вообще то вариантов достаточно много, кто-то из производителей рекомендует последовательно с резистором подключать диод, некоторые приводят схемы с применением выносных индикаторов.

Поэтому не поленитесь заглянуть в описание завода производителя. Надеюсь предоставленной здесь информации достаточно, чтобы понять общий принцип подключения и разобраться с рекомендованными в описаниях к датчикам схемах.

Обратите внимание на полярность подключения. Я ничего не писал про адресные извещатели, но они подключаются просто: параллельно, как на рисунке 2а, только без резисторов.

Я ничего не писал про адресные извещатели, но они подключаются просто: параллельно, как на рисунке 2а, только без резисторов.

Какие возможные варианты действий собственника новой квартиры, обнаружившего у себя на потолке пожарные датчики

1. Обратится в управляющую компанию о переносе датчиков.
2. Замуровать все датчики за подвесным потолком.
3. Снять датчик и заизолировать провода.
4. Оторвать все датчики нафиг, закоротив при этом провода.

Обратится в управляющую компанию.

Ни один новый собственник квартиры не заморочился со звонком в управляющую компанию с вопросом про датчики на потолке. Хотя были придуманы памятки про использование пожарной сигнализации в квартирах.

Правильным действием могло быть снятие датчиков и перенос их на подвесной потолок после отделки.

А ведь имеются декоративные кольца для встраивания датчика в подвесной потолок. Тепловой датчик, конечно же, целесообразно заменить на дымовой для более раннего обнаружения пожара. Можно было бы в адресную систему добавить и газовый анализатор для пущей безопасности — инфраструктура для этого в виде проводов и прибора приемо-контрольного ведь уже есть.

Но, жители новостроек считают себя бессмертными и несгораемыми.

Может быть никто и не верит, что пожарная автоматика может быть в рабочем состоянии — но это как кидать мусор из окна, аргументируя тем, что все равно грязно.

Тем не менее парадокс: одни покупают себе в жилище всякие умные пожарные датчики типа Xiaomi, другие уничтожают современную уже готовую противопожарную систему у себя в квартире, в которую уже вложены значительные средства.

Замуровать за подвесным потолком.

В более половины случаев датчики оказываются зашиты за подвесным потолком.

Это вполне объяснимо: отделочникам надо бомбить, ведь время — деньги. Лишние вопросы приводят к простою. Вопросы к инженерным системам приводят к трате значительного времени — оно им надо?

С адресным пожарным датчиком в этом случае ничего и не случится — тепловой датчик не требует техобслуживания и не запылится.

Адресный датчик установлен только в коридоре. В остальных комнатах установлены автономные дымовые датчики с батарейкой. Это значит что через два года батарейка подсядет и датчик будет долго орать за потолком, пока батарейка совсем не сядет. Или датчик запылится еще раньше и тоже начнет орать. Орать он может недели две . Считаю это заслуженным наказанием.

Датчики сняты, а провода заизолированы.

Примерно в четверти квартир такая картина. Вот тут ситуация вообще не понятна.

Очевидно, владелец жилплощади дал команду датчики демонтировать а провода за-изолировать — не сами же строители приняли такое решение

То-есть он принял во внимание наличие в квартире чего-то необычного

Спасибо ему конечно, — но почему бы не предпринять действия для того, чтобы система раннего предупреждения пожара осталась в его квартире после ремонта в рабочем состоянии? Ведь это так просто и совсем бесплатно. Можно было бы даже понести затраты на декоративное кольцо для встраивания датчика в потолок.

В доступных местах были объявления соответствующего содержания, о чем уже писал: Адресные датчики пожарной сигнализации Рубеж в квартирах.

Строители сообщили, что хозяин дюже капризный и считает датчик уродливым — дискуссия бесполезна.

Датчики оторваны. АЛС в КЗ.

АЛС в КЗ — это не замаскированное ругательство, хотя уместно было бы.

Короткое замыкание адресной линии связи означает что не работает вся адресная линия связи. Изоляторы короткого замыкания отсекают короткозамкнутый участок, но изоляторов немного и чтобы адресная система при таком применении работала нормально — необходимо на каждую квартиру ставить свой изолятор адресной линии связи.

Конечно же никто не предусматривал в проекте такие затраты на изоляторы. Цена каждого изолятора почти как и адресного пожарного датчика — 450р.

А если участок АЛС с КЗ проходит через весь подъезд, то поиск квартиры где оторвали датчик занимает длительное время. И так каждый раз.

Если от распределительной коробки ответвление проходит через несколько квартир, то приходится отключать все эти квартиры.

Пожарная сигнализация своими руками

Если вы решили оборудовать свой дом или квартиру пожарной сигнализацией, то правильным решением будет ее приобретение. Но что делать, если ваши финансовые возможности не позволяют купить ее, особенно когда услуга подключения стоит недешево. Единственным выходом из сложившейся ситуации будет изготовление пожарной сигнализации своими руками.

По закону, вы можете самостоятельно сконструировать себе такое устройство, но оно не будет взаимодействовать с МЧС или полицией. Сигнал тревоги будет поступать на ваш телефон, а вы уже сможете передать соответствующее сообщение в пожарные службы.

Датчики

Начнем с датчиков. Они являются ключевым узлом пожарной системы, определяя ее надежность и эффективность. Для их соединения рекомендуется использовать сигнальные двух- и многожильные кабеля в круглой обмотке. Обычно их прокладывают вдоль стен таким образом, чтобы не испортить внешнего вида помещения. Как вариант, их можно скрыть под декоративную обшивку.

В первую очередь обратите внимание на герконовый датчик. Для оборудования квартиры пожарной сигнализацией подойдут герконовые «колпачки», которые все наверняка видели

Для кухни рекомендуют использовать чипованный датчик, реагирующий на тепло и задымление. Если в помещение вы храните ценные вещи или бумаги, то в их непосредственной близости необходимо установить полнофункциональные датчики, с детекторами движения.

Для оборудования частного дома рекомендуется брать датчики с детекторами движения со встроенным СПУ, установленным на фонарь. Кроме отпугивания непрошеных гостей, вы и сами никогда не оступитесь на неровной поверхности вечером, так как СПУ обеспечит вас еще и освещением.

Большинство датчиков комплектуется светодиодом, что очень удобно. Вам не придется проверять каждый элемент тестером при неполадках системы. Поврежденный датчик, или пришедший в негодность, не будет светиться. Неисправность может обозначаться как свечением датчика, так и его погасанием. Все зависит от выбранной модели.

Размещение

Для размещения датчиков пожарной сигнализации разработаны специальные нормы, которые считаются достаточно либеральными. Взгляните на рисунок ниже, это удобно при конкретной конфигурации пожарной системы, а на самом деле, все гораздо серьезнее.

При размещении их на стене помните, что расстояние от них до потолка не должно быть меньше 0,2 м. Если это правило проигнорировать, то датчик оказывается в дымовом кармане, и реагирует, в итоге, у вас получается ложный вызов.

Если потолок имеет балки, то датчики необходимо устанавливать на их нижнем ребре, а не на боковых частях или в межбалочном пространстве. Это тоже поможет избежать ложных сигналов.

К сожалению, датчик не может контролировать всю полусферу, к тому же его чувствительность будет зависеть от расстояния, между устройством и источником пожара.

Высота потолка влияет на контролируемую площадь датчика, что можно проследить, по представленным данным.

Дымовой датчик:

• При расстоянии от пола до потолка 3,5 м контролируемая площадь составляет 85 кв. м.;
• от 3,5-6 м – датчик контролирует до 70 кв. м.;
• от 6-10 м – до 65 кв. м.;
• от 10 м – до 55 кв. м.

Датчик тепла:

Подключение

Для подключения датчиков необходимо воспользоваться инструкцией к ним. Резистор всегда заканчивает луч шлейфа. Его величина всегда указана в инструкциях, но по умолчанию его значение равно 470 Ом, хотя в некоторых случаях могут понадобиться резисторы в 680 Ом или 910 Ом. Разберем несколько примеров.

В первом случае необходимо подключить пятиклеммные датчики ИП-212, которые хорошо зарекомендовали себя в двухпроводном шлейфе. Это можно сделать, ориентируясь на предложенную схему.

Во втором случае необходимо подключить обычные датчики с одно клеммной колодкой. В этом случае провода должны входить и выходить зеркально предыдущей схеме.

В третьем случае необходимо подключить датчики с двумя клеммниками. Для шлейфа предназначена левая колодка. А правая колодка предназначена для автономного включения СПУ. Чтобы разобраться со способом подключения можно воспользоваться схемой.

Используемые устройства

В состав противопожарной сигнализации входит множество устройств. Их можно разделить на следующие категории:

• сенсорные приборы — датчики и извещатели, находящиеся в разных местах здания и фиксирующие показатели окружающей среды;
• устройства, получающие и обрабатывающие данные, приходящие с сенсорных приборов;
• центральный компьютер или другое управляющее оборудование, которое контролирует работу всей остальной техники;
• системы для информирования людей об аварийной ситуации.

К контрольной панели могут подключаться отдельные периферийные устройства. Вот некоторые из них:

• звуковые и световые оповещатели;
• принтеры сообщений, печатающие служебную и тревожную информацию;
• пульт управления;
• модуль для изоляции короткого замыкания.

Датчики, задействованные в системе, могут делиться на два основных типа:

1. 1. Активные — постоянно издают сигнал и фиксируют его неизменность. Если в нём происходят какие-то изменения, ситуация трактуется как пожароопасная.
2. 2. Пассивные — реагируют на перемены в окружающей обстановке, возможно, вызванные возгоранием.

Механизм действия этих приборов тоже может отличаться. По внутреннему устройству их можно поделить на:

• инфракрасные;
• магнитокрасные;
• комбинированные;
• реагирующие на разбитие стекла;
• задействующие активные переключатели на периметре.
