Устройство заземления своими силами: простое и сложное, для разных случаев

Рабочее (защитное) заземление частного дома: его устройство и назначение

Рабочее заземление предназначается для спасения людей от электрического тока. К тому же оно позволяет защитить бытовую технику от выхода из строя при возникновении его корпусного пробоя.

Также такое устройство является весьма полезным для уменьшения последствий удара молнии. Это касается лишь тех случаев, если у дома предусмотрен соответствующим молниеотвод.

Назначение заземления

Рабочее заземление при электрическом чрезвычайном происшествии выполняет роль защитного. Главные его задачи заключаются в следующем:

• спасение людей от поражения током;
• защита бытовой техники при корпусном пробое;
• поддержка нормальной работы оборудования.

Постоянно действующее рабочее устройство требуется только для промоборудования. Если речь идет о бытовой техники, достаточно всего лишь подключить через евророзетку.

Несмотря на это, специалисты рекомендуют все же наглухо заземлить ряд приборов в доме. Среди них стоит выделить стиральную машину, микроволновую печь, электродуховку, индукционную плиту (варочную поверхность), а также настольный компьютер.

Устройство заземления

Применение искусственных систем заземления обусловлено тем, что естественные системы нередко не соответствуют всем правилам и нормам. Это может привести к их плохому срабатыванию и низкой эффективности.

Также к этой категории относятся действующие артезианские скважины или же некоторые другие элементы сооружений, выполненные из металла. При этом в обязательном порядке они должны быть соединены с землей.

При самодельном создании заземления специалисты рекомендуют применять уголки из стали размером 50х50 миллиметров, длина которых составляет 3 метра. Их следует забить в землю в траншее.

Ее глубина должна достигать 70 сантиметров. При этом около 10 сантиметров должно находиться над дном. К этой части уголков стоит приварить проложенный в траншее пруток из стали диаметром в пределах от 10 до 16 миллиметров. Вместо него разрешается использовать полосу размером 40х3 или 40х4, расположенную по всему периметру сооружения.

В соответствии с действующими правилами, если имеется электрическая установка до 1000 Вольт, сопротивление устройства не должно превышать 4 Ом.

Проверяем работу заземления

Нечасто, но бывает так, что система отвода излишнего напряжения по какой-то причине не работает. Ошибаться могут даже профессиональные электрики, что говорить о самоучках. А может быть, дело не в вашей ошибке, а в естественных причинах, например, отломилась пайка на проводнике.

Чтобы быть уверенным в собственной безопасности, не поленитесь время от времени проводить проверку контура заземления. Делать это следует хотя бы раз в три года.

Что нужно проверить:

• проводники и заземлители;
• места соединений;
• грунт.

Как проверить заземление в частном доме:

Как проверить места соединений	Чтобы проверить целостность металлосвязей, используют молоток с ручкой из изоляционного материала. Легко постукивание должно вызвать дребезжание проводника. Можно проверить работу контура мультиметром. Прибор не должен показывать больше 0,05 Ом.
Как проверить грунт	Проверку грунта следует проводить в сухую погоду. Для этих работ потребуется спецоборудование, самому такую работу проделать трудно. Что может измениться в грунте: например, в результате работы дренажной системы значительно понизится уровень грунтовых вод и контур окажется в сухой земле, которая является плохим проводником. В принципе, примитивную проверку можно осуществить с помощью садового бура.
Как проверить проводники	Для проверки потребует длинный проводник с оголенными концами. Проверьте индикаторной отверткой в щитке, есть ли напряжение в контуре заземления (обычно желтый провод), его не должно быть. Прикоснитесь одним концом проводника к контакту «ноль» синего цвета, другим – к желтому проводу. Должна сработать автоматика. Снова включите УЗО. Оставив конец проводника на контакте «ноль» прикоснитесь с розеткам и электроприборам в доме. Если контру работает, автоматика каждый раз будет отключать энергию.

Статья по теме:

Есть признаки нарушения работы системы, которые нельзя игнорировать.

Обратите внимание, если:

Стиральная машина или холодильник бьется токомНа батареях отопления большим слоем концентрируется пыльВ колонках аудиосистемы или в наушниках слышен треск

Если у вас не получается проверить работу контура самостоятельно, поищите знакомого электрика, но не празднуйте встречу старых друзей раньше, чем проведете проверку. Электричество требует трезвого подхода.

Устройство контура заземления

Требования к заземлению и занулению определяются в ПУЭ Глава 1.7 . Также перед организацией защитного контура рекомендуем изучить ГОСТ Р 50571.5.54-2013 .

Контур заземляющего устройства представляет из себя электроды, вкопанные в землю и соединенные между собой электродом – стержнем из металла или металлической полосой. Обычно заземляющий контур делают в форме треугольника или квадрата. На фото показано, как устанавливать заземлители в траншею.

При устройстве заземления вертикальные заземлители должны закладываться на глубину 0,5-0,6 м от уровня планировочной отметки земли и выступать от дна траншеи на 0,1-0,2 м. Расстояние между электродами 2,5-3 м. Горизонтальные заземлители и соединительные полосы между вертикальными заземлителями укладывают в траншеи глубиной 0,6-0,7 м от уровня планировочной отметки земли.

Контур заземления соединяется в двух местах с помощью заземляющих проводников с внутренней заземляющей сетью дома. Она может быть выполнена так, как показано на этом фото:

На фото видно, что заземляющая полоса жестко прикреплена к стене. Заземляющие полосы можно прикрепить дюбелями или строительно-монтажным пистолетом непосредственно к стене или с использованием промежуточных деталей. Пистолетом пристреливаются полосы из листовой или полосовой стали толщиной до 6 мм. Основанием должен быть бетон или кирпич.

Далее мы предоставим к Вашему вниманию описание, как пошагово устроить заземление в своем доме.

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

https://youtube.com/watch?v=OWmyC8hspOs

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

• в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
• с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
• в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
• при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

• естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
• искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.

При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Как сделать заземляющий контур

Заземляющее устройство, или заземляющий контур, представляет собой несколько металлических штырей (электродов), которые соединены между собой с одного конца, а другим концом заглублены в грунт. Обычно электроды «в домашних условиях» изготавливаются из арматуры или угловой стали. Реже – из труб. Как изготовить, забить в землю и соединить между собой такие штыри, можно посмотреть в видео.

https://youtube.com/watch?v=JV243D9zZWk

Заземляющий контур чаще всего имеет форму квадрата или треугольника (схема). Электроды должны быть не короче 2,5 метров. Ребра заземляющего контура должны либо равняться, либо быть кратными им. Например, если длина электрода равна 2,5 метрам, то ребра контура должны равняться либо 2,5, либо 5 метрам. Оптимальная длина штырей-электродов – 2,5-3 метра.

Соответственно, заземляющий контур может обладать следующими параметрами: его стороны должны соотноситься либо как 2,5 х 2,5, либо как 3 х 3. Квадрат иногда делают несколько больше (4 х 4 м). Электроды желательно заострить с одного конца. Так их будет легче забивать в землю. Свариваются штыри между собой в контур только после заглубления их в землю.

Процесс установки заземляющего контура выглядит так:

1. Сначала рядом с домом нужно выкопать траншею по форме будущего контура (квадратную или треугольную). Ее глубина должна равняться 70-80 см.

2. Нарезаем арматуру на равные по длине штыри 2,5-3 м. Забиваем их по углам траншеи, как на видео. Обязательно оставляем над землей небольшие части электродов.

3. Вершины электродов соединяются между собой стальными полосами. Сделать это можно при помощи сварки.

4. К одному из углов приваривается стальная полоса, которую необходимо довести до стены здания.

5. К концу стальной полосы при помощи все той же электросварки нужно приварить болт.

6. К приваренному таким образом болту крепится выходящий из дома заземляющий кабель 220 В. Крепление можно выполнить следующим образом: кабель свернуть в петлю и просто надеть на болт. Сверху на него надевается гайка с шайбой и сильно затягивается.

7. После этого траншею с заземляющим контуром нужно просто засыпать землей.

8. Кабель подводится, как уже было сказано ранее, к заземляющей шине в распределительном щите.

Обратите внимание: Сечение проводника должно быть более 75 кв. мм

Только в этом случае заземление будет эффективным и прослужит долго

Только в этом случае заземление будет эффективным и прослужит долго.

Процесс изготовления

Если вы подобрали нужные материалы, в вашем распоряжении есть лопата, сварочный аппарат, кувалда и ножовка по металлу, то можно начинать работу. Весь процесс изготовления контура можно свести к следующим основным операциям:

1. Разметка.
2. Копка траншеи.
3. Вбивание заземляющих штырей.
4. Соединение штырей между собой перемычками и вывод заземляющей шины на поверхность.
5. Засыпка траншеи.
6. Проверка качества заземления.

Независимо от выбранной вами конструкции контура, необходимо использовать минимум 3 штыря, расположенных друг от друга на расстоянии не менее 1.5−2 м. Если ваш приусадебный участок — сплошной газон, то удобнее всего использовать линейную схему, вкопав контур вдоль стены здания или садовой дорожки.

Разметив место под штыри, можно переходить к рытью неглубокой (20−30 см) траншеи, соединяющей места разметки. Рыть глубже смысла нет — уложенная в траншею шина будет исполнять роль перемычек, а не заземления. Ржавеет же она вопреки мнению «специалистов» абсолютно одинаково на любой глубине. Основная задача траншеи — спрятать шину, чтобы люди об нее не спотыкались.

Поскольку возле дома много свободного места, была выбрана схема «треугольник»

Теперь самая ответственная и сложная операция — вбивание заземляющих штырей. Для этого их концы нужно срезать под углом примерно 30 градусов. Вбивать можно обычной кувалдой, но некоторые используют для этих целей обычный перфоратор.

Заземляющие штыри можно вбить кувалдой или перфоратором

Штыри забиваются на всю длину, на поверхности остаются лишь концы длиной 10−20 см. К ним будут привариваться перемычки. После того как все штыри забиты, их нужно соединить между собой шиной. Для этого лучше воспользоваться сваркой — она намного долговечнее и надежнее болтового соединения.

Сварное соединение (слева) менее эстетично, но намного надежнее болтового

Сразу же к почти готовой конструкции приварите отводную шину — к ней будет подключаться домовой контур.

Отводящая шина и вариант подключения к ней домового контура

Осталось закрасить места сварки любой краской или мастикой, дождаться ее высыхания и засыпать траншею. Если есть возможность, то желательно это сделать песком для лучшего дренажа — и шина прослужит дольше, и земля вокруг штырей будет более влажная. Если песок неприемлем по техническим или эстетическим соображениям, то можно воспользоваться землей — ничего страшного. Засыпайте, сажайте травку. Вопрос. как в частном доме сделать заземление вы решили, но контур необходимо проверить.

Материалы для контура заземления

Чтобы заземление частного дома было эффективным, его сопротивление не должно быть больше 4 Ом. Для этого необходимо обеспечить хороший контакт заземлителей с грунтом. Проблема в том, что измерить сопротивление заземления можно только специальным прибором. Эту процедуру проводят при вводе системы в эксплуатацию. Если параметры хуже, акт не подписывают. Потому, делая заземление частного дома или дачи своими руками, старайтесь строго придерживаться технологии.

Пример заземления для частного дома

Параметры и материалы штырей

Штыри заземления обычно делают из черного металла. Чаще всего используется пруток сечением 16 мм и больше или уголок параметрами 50*50*5 мм (полочка 5 см, толщина металла — 5 мм)

Обратите внимание, что арматуру использовать нельзя — ее поверхность каленая, что изменяет распределение токов, к тому же в земле она быстро ржавеет и разрушается. Нужен именно пруток, не арматура

Возможные профили электродов

Еще вариант для засушливых регионов — толстостенные металлические трубы. Их нижнюю часть сплющивают в виде конуса, в нижней трети сверлят отверстия. Под их установку сверлят лунки требуемой длины, так как забить их не получится. При пересыхании грунтов и ухудшении параметров заземления, в трубы заливают соляной раствор — для восстановления рассеивающей способности грунтов.

Длинна стержней заземления — 2,5-3 метра. Этого достаточно для большинства регионов. Конкретнее есть два требования:

• стержень контура заземления должен заходить в грунт ниже уровня промерзания не менее чем на 60 см (лучше — 80-100 см);
• в засушливых регионах как минимум 1/3 заземлителя должна находиться во влажных грунтах, потому еще надо ориентироваться на уровень расположения грунтовых вод — при низком их расположении могут понадобиться более длинные стержни.

Чаще всего используют стальной уголок и полосу

Конкретные параметры заземления можно высчитать, но требуются результаты геологического исследования. Если у вас таковые имеются, можно заказать расчет в специализированно организации.

Из чего делать металлосвязь и как соединять со штырями

Все штыри контура соединяются между собой металлосвязью. Ее можно сделать из:

• медного провода сечением на менее 10 мм 2 ;
• алюминиевого провода сечением не менее 16 мм 2
• стальной проводник сечением не менее 100 мм 2 (обычно полоса 25*5 мм) .

Чаще всего штыри между собой соединяются при помощи стальной полосы. Ее приваривают к уголкам или оголовкам прутка

Очень важно чтобы качество сварного шва было высоким — от этого зависит пройдет ли ваше заземление испытание или нет (будет ли оно соответствовать требованиям — сопротивление меньше 4 Ом)

Параметры, которых необходимо добиться при самостоятельном изготовлении контура заземления

При использовании алюминиевого или медного провода к штырям приваривают болт большого сечения, к нему уже крепят провода. Провод можно накрутить на болт и прижать шайбой с гайкой, можно провод оконечить разъемом подходящего размера. Главная задача та же — обеспечить хороший контакт. Потому не забудьте зачистить болт и провод до чистого металла (можно обработать шкуркой) и хорошо поджать — для хорошего контакта.

Монтаж

Итак, перейдем непосредственно к описанию того, как выполнить заземление в частном, загородном доме или на даче своими руками. Для самостоятельной сборки заземляющего контура в загородном доме, садовом участке или на даче нам понадобится стальной уголок, прут или труба, а для стержней – оцинкованные электроды. Иногда вместо них применяют электропроводной бетон.

Забивание стержня.

Как уже было сказано, для забивания стержней модульные системы комплектуются специальными коническими наконечниками, облегчающими прохождение штыря в земле.

Забивать их можно и вручную – с помощью кувалды или молота, а также инструментом – необходим ударный перфоратор или отбойный молоток с силой удара примерно 20 Дж и специальной головкой. В модульных системах соединения электродов и заземляющим проводником выполняются с помощью специальных зажимов. При самостоятельном монтаже можно просто сварить их между собой.

Подсоединение заземления с помощью хомута.

Обратите внимание, что покраска, смазка или какая-либо другая консервация заземлителей запрещена – это снижает их проводимость. Учитывая негативное воздействие коррозии, приводящее к постепенному утончению стержней, необходимо брать прутья с небольшим запасом. Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением

Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм

Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением. Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм.

Увлажнение грунта.

Для соединения электродов между собой можно также использовать пруты, трубы и уголок. С помощью них заземление прокладывается от контура до распределительного электрощита. Размеры данных материалов также имеют определенные нормативы. Прутья должны быть в толщину не менее 5 мм, площадь сечения прямоугольной стали – от 24 мм2, с толщиной стенок не меньше 2,5 мм.

Безусловно, монтаж заземления потребует прокладывать заземляющие провода непосредственно по частному дому, даче или другому зданию, электробезопасность которого требуется осуществить. К внутренним заземляющим проводам также выдвигают специальные требования – их сечение должно быть равным площади сечения фазной жилы, но больше нормативного минимума (диаметр поперечника):

• 1,5 мм – для изолированного медного;
• 2,5 – для изолированного алюминиевого;
• 4 мм – для медного без изоляции;
• 6 мм – для алюминиевого без изоляции.

Коммутация всех проводников заземления с контуром должна проводиться с помощью специальной PE (Protection Earth) шины из электротехнической бронзы, которая должна быть установлена в электрощитке.

Пример щитка заземления

Одной из самых распространенных ошибок, совершаемых при подключении электроприборов к заземляющему контуру своими руками, является нарушения порядки их подсоединения

Обратите внимание, что оно должно всегда проводиться параллельно – от каждого устройства на щиток должен идти отдельный заземляющий провод

Соединение в одной точке в доме.

Соединение в одной точке у заземления.

Присоединение к шине.

При последовательном подключении или подключении на одну площадку шины, аварийные устройства будут «тянуть», создавая таким образом помехи. Такое нарушение правил подключения электроприборов называется электромагнитной несовместимостью. Из-за нее возникает высокая опасность для жизни во время устранения аварии.

Правила выполнения заземления стиральной машинки своими руками

Перед работами подготовьте инструменты:

• указатель фазы (индикаторную отвертку);
• мультиметр;
• кусачки;
• отвертки с крестовым и плоским жалами.

Порядок действий зависит от вида жилого объекта.

В квартире

В новостройках действуют в таком порядке:

1. Выбивают в стене рядом с машинкой отверстие для розетки.
2. Пробивают к ней штробу от распредкоробки.
3. Закладывают в борозду 3-жильный провод сечением 2,5 кв. мм.
4. Подключают проводники к каждому из 3 контактов розетки.
5. Выключают вводный автомат и подсоединяют жилы к соответствующим клеммам в распредкоробке или щитке.
6. Проверяют работоспособность системы.
7. Снова обесточивают квартиру и завершают установку электроточки, потом заделывают штробу цементным раствором.

В частном доме

В частном секторе систему TN-S не применяют из-за дороговизны, TN-C-S – из-за уязвимости линии между потребителем и подстанцией (высока вероятность обрыва нейтрали выше точки расщепления совмещенного проводника на защитный и нулевой). Вместо них здесь в ходу тип TT, предполагающий устройство собственного заземлителя для каждого дома.

Конструкция состоит из 3 стержней-электродов, в качестве которых можно использовать:

• трубы диаметром 3–5 см с толщиной стенки от 3,5 мм;
• полосовую сталь или уголок толщиной от 4 мм;
• прут диаметром от 10 мм.

Длину штырей подбирают так, чтобы при заглублении они погрузились хотя бы на 30 см ниже отметки промерзания грунта. При этом они не могут быть короче 1,5 м.

Последовательность действий:

1. Выкапывают яму глубиной 0,5 м.
2. Косо подрезают электроды болгаркой, чтобы заострить конец, и вбивают в дно выемки на расстоянии 1,2 м друг от друга (в вершинах равностороннего треугольника).
3. Приваривают к выступающим из земли хвостовикам стальную полосу, объединяя стержни в единую конструкцию.
4. Подсоединяют к заземлителю токопровод – полосу или кабель толщиной 5 мм.
5. Заводят его в дом и подключают к PE-шине.
6. Засыпают траншею.

В хрущевке

В большинстве хрущевок реализована система TN-C, а значит, PE-шина отсутствует. Рекомендуется установить на вводе в квартиру УЗО. Фазу и нейтраль от счетчика заводят на верхние клеммы, провода в квартиру – на нижние.

Чтобы УЗО срабатывало сразу после замыкания фазы на корпус, до прикосновения к нему пользователя, «стиралку» зануляют. Защитный проводник подключают к нейтрали выше выключателя дифферециального тока.

В старой проводке естественные утечки могут достигать больших значений, следствием чего станут ложные срабатывания УЗО. В такой ситуации кабели меняют.

Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для  того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S  для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы,  которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб)

Потому шину заземления необходимо брать «с запасом»

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы,  которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

• Пришедший с линии проводник PEN заводится на шину-расщепитель.
• На эту же шину подключаем провод от контура заземления.
• С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
• С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает  защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.

Как обезопасить дачу?

Рассмотрим, как сделать заземление на даче и, тем самым, обезопасить себя от удара током. Как уже упоминалось, для таких домов чаще применяют схему №2 из электродов, соединенных в виде треугольника.

Установка самодельного заземления

По данной схеме можно собрать заземление не только из заводского комплекта, но и из подручных материалов.

Траншея под заземление

Для этого понадобится:

• металлические полосы шириной 4 см и толщиной 4 мм для шины;
• стальной уголок толщиной 4-5 мм для электродов;
• шлифовальная машинка;
• садовый бур;
• лопата;
• сварочный аппарат;
• кувалда.

Сначала определяемся с местом расположения. Оно должно обеспечить удобное подключение от шины заземления к силовому щитку. Кроме того, контур нельзя размещать на расстоянии менее трех метров от фундамента дома. Перед началом работ рекомендуется проконсультироваться в местной службе электроснабжения относительно оптимальных схем заземления для вашего региона.

Последовательность работ по установке:

1. В выбранном месте наносят разметку и выкапывают котлован глубиной около 1 м и траншею, ведущую к цоколю дома. Вместо котлована можно ограничиться траншеей по форме заземляющего контура.
2. Края стальных уголков, которые станут электродами, заостряют в виде треугольника шлифовальной машинкой.
3. Электроды заглубляют в грунт при помощи кувалды так, чтобы они возвышались над дном котлована или траншеи на 20 см.
4. К уголкам горизонтально приваривают стальные полосы, образовывая треугольную шину.
5. К одному из электродов присоединяют еще одну стальную полосу (шину), укладывают ее в заранее подготовленную траншею и выводят на цоколь здания.
6. Шину крепят к цоколю и к ней приваривают болт с резьбой.
7. Конец шины при помощи болта соединяют с клеммой провода заземления, ведущего к распределительному щитку.
8. В стене высверливают отверстие под провод и вставляют в него пластиковую гильзу.
9. Провод выводят на щиток и соединяют с распределительной пластиной.

Вывод шины на цоколь дома

Конструкция готова, но прежде чем засыпать котлован, убедитесь, что все работает исправно. Но как проверить заземление на даче? Измерять сопротивление получившегося контура, не имея специального оборудования и навыков, небезопасно. В этой ситуации рациональнее пригласить работников из службы энергоснабжения, тем более что им необходимо выдать разрешающую документацию на работы по заземлению.

Если измерения покажут неудовлетворительный результат, уменьшить сопротивляемость заземления можно добавив вертикальных электродов. Еще один способ улучшить показатели – посыпать контур поваренной солью. Но нужно учитывать, что так коррозия металла усилится. Добившись нужных параметров, траншею засыпают грунтом и утрамбовывают.

Соль уменьшает сопротивляемость материала

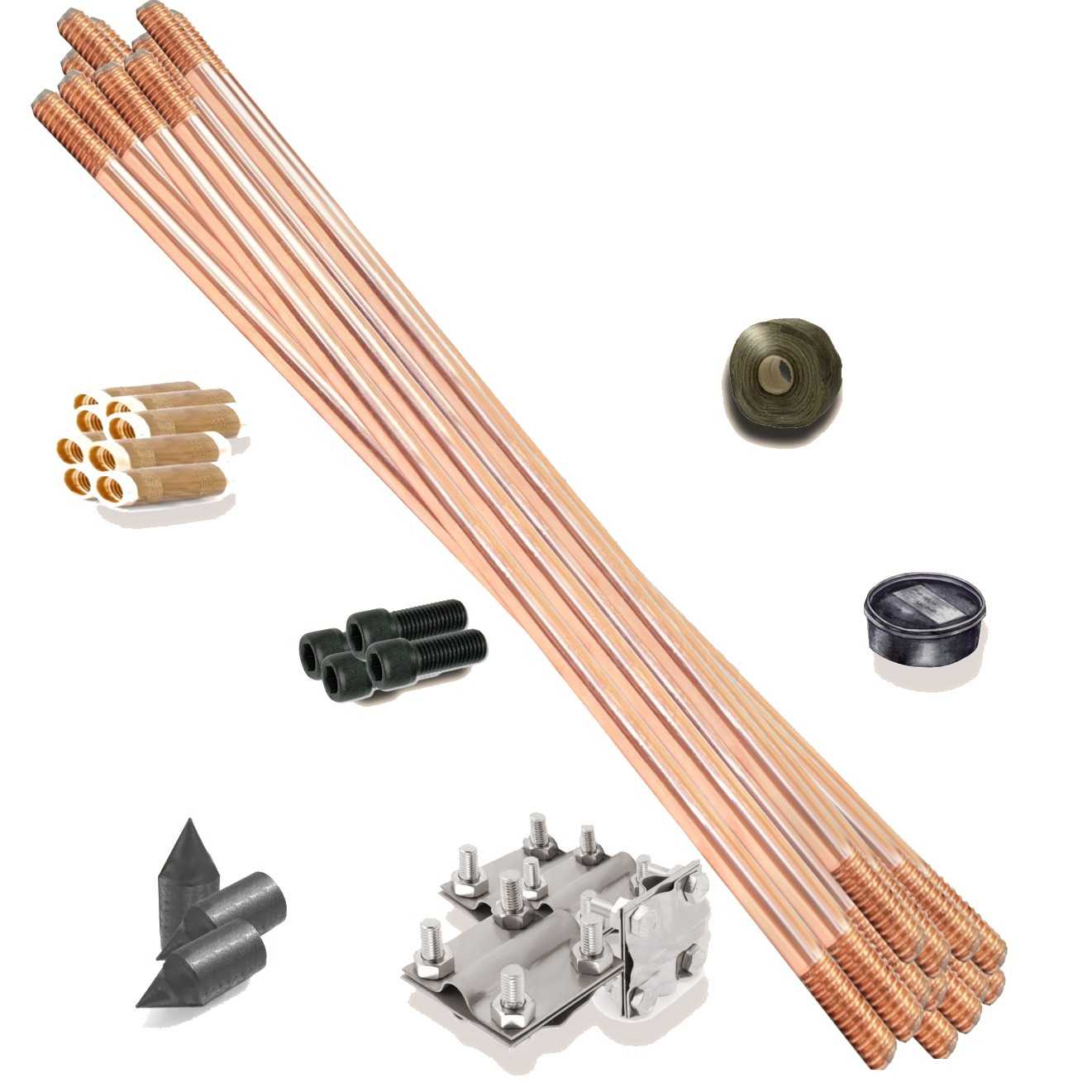

Монтаж заводского комплекта

Помимо самодельной, можно установить готовую конструкцию на даче. Заводской комплект заземления для дачи, намного удобнее в сборке и установке, чем самодельный. Он состоит из набора медных или оцинкованных штырей с соединительными муфтами, которые позволяют корректировать длину электродов по мере заглубления. Такой комплект применяется для создания заземления по схеме №3 с одним штыревым электродом.

Обычно в комплектацию входят стальные штыри с диаметром 1,4-1,8 мм и длиной по 1,5 метра каждый.

Соединения выполняется при помощи резьбовых или запрессовочных муфт, также прилагается заостренный наконечник для удобства прохождения грунта. Следует отдавать предпочтение проверенным фирмам, а устройства приобретать в магазинах с ответственными поставщиками.

Ударное воздействие передается специальной насадкой – нагелем. Его применение не дает металлу спрессоваться от ударов кувалды. Есть наборы, в которых предусмотрено заглубление штырей не ударной силой, а через переходник, соединенный с перфоратором высокой мощности.

Порядок проведения работ по монтажу:

• В подходящем месте выкапывают котлован глубиной и шириной в 1 м.
• В дно ямы вбивают штыри, наращивая их до нужной длины (6-15 м в зависимости от почвы).
• Над поверхностью земли оставляют участок электрода длиной 20 см и надевают на него контактный зажим (идет в комплекте).
• Внутрь зажима вставляют металлическую полосу или кабель заземления.
• Кабель или шину заводят внутрь дома и подключают к щитку, так же, как описывалось выше.

Заводской комплект

Остается только проверить работу устройства, и заземление на даче готово.

Итак, если вы приложите немного усилий, то при организации заземления сэкономите время и средства. Но, если вы сомневаетесь, что сможете выполнить все мероприятия правильно, обратитесь за помощью к специалистам.

Требования и технология заземления

Заземление в частном доме срабатывает в исключительных случаях, когда авария в сети обрывает нулевую фазу. Без заземляющего контура ток идёт на корпус бытовой техники и других подключённых приборов. В результате они выходят из строя или даже возгораются, а прикосновение к ним становится смертельно опасным. Риску подвергаются не только сами подключённые к сети устройства, а и расположенные рядом металлические коммуникации: трубы отопления, водопровод и т.п. Заземление отводит и «гасит» электричество в земле.

Помимо этого заземление помогает в следующем:

• Делает безопасным функционирование техники в условиях высокой влажности. Например, стиральных машин, водонагревателей в ванной комнате.
• Снижает интенсивность высокочастотных помех магнитного поля, которые генерирует бытовая техника.
• Сокращает шумовые помехи.

Схема: заземление в дачном доме

Заземление делят на две категории:

1. Защитное. Подключенную к сети технику соединяют с грунтом, чтобы её оградить от утечки тока. Кроме бытовых приборов из ванной также советуют заземлять электроплиту и персональный компьютер.
2. Рабочее. Защищает не от утечки электричества, а от разрушения изоляции при скачке напряжения. Это как раз и бывает при попадании в здание молнии.

В идеале напряжение нужно снимать со всех металлических приспособлений в доме (труб, ванной, открытой арматуры ж/б плит и пр.), а также с розеток. Современная техника может выпускаться с вилкой, которая имеет 3 жилы. Одна из них рассчитана на заземление. Установка подходящих розеток частично автоматизирует решение проблемы.
