Таблица. Типы соединений
Наименование | Иллюстрация | Описание замкового соединения | Описание метода утепления |
---|---|---|---|
1. Финский профиль круглыми чашами | Сам профиль бруса имеет соединительные шипы сверху и канавку под них же снизу. Между шипами есть ступенчатая выемка, которая по краям более мелкая, а в середине более глубокая. Чаши вырубают полукруглой формы | Для утепления используется широкая утеплительная лента по центру, например, PP-TERMO, и две узких полоски уплотнителя по бокам | |
2. Финский профиль с плоскими чашами | Профиль бруса не отличается от предыдущего, но чашу вырубают плоской для упрощения процесса и экономии времени | Профиль с плоскими чашами утепляют лентой только по центральной канавке либо уплотнителем (пенополиэтиленом) только по крайним канавкам над шипами | |
3. Немецкий профиль с плоскими чашами (односторонними, двусторонними или четырехсторонними) | Для углового соединения вырубаются чаши параллельно сечению бруса | Уплотнение угловых соединений осуществляют герметиком или ленточным утеплителем, который раскатывают без натяжки только в замках. Утеплитель фиксируют степлером с короткими скобами. Можно использовать ПСУЛ или льноджут. Непосредственно венцы по своей длине не утепляются, т.к. соединение шипов и пазов достаточно плотное и непродуваемое | |
4. Профиль с уменьшенным количеством шипов | Это профиль отечественного производства, похож на немецкий, но имеет максимум две канавки под два шипа | Утепление производится по одной или обеим канавкам | |
5. Австрийский или немецкий профиль с угловым соединением «лабиринт» | Запилы для соединения выполняются только на станках предприятий. Обеспечивается очень плотное непродуваемое соединение | Уплотнитель не используется | |
6. Немецкий профиль, «тирольский замок» | Сечение замка трапециевидное, верхняя и нижняя плоскости образуют «ласточкин хвост», т.е. находятся под уклоном | Можно использовать ПСУЛ, вкладывая его в прямоугольный паз на боковых поверхностях лап | |
7. Соединение немецкого профиля без остатка или «в лапу» | Замок может подрезаться под прямым углом или со скосом, как половина «ласточкиного хвоста» | Замковое соединение уплотняется джутом | |
8. Т-образные сращивания всех видов профилей | Зарубки-пазы выполняются в брусах несущих стен, а на брусах межкомнатных перегородок прорубают шип | Используется джутовый уплотнитель | |
9. Эркерные соединения под углом, отличным от прямого | Сцепка деталей осуществляется за счет вертикальных пазов и шипов | Ветровая защита низкая, но утеплитель обычно не применяется |
Оборудование стен и пола
Технология строительства подразумевает полноценное оборудование рубленных стен. Такие стены являют собой конструкции, состоящие из элементов, расположенных один на другом в вертикальном положении. Составляющие элементы или клееные брусья соединяются по углам специальными врубками.
Каждый отдельно построенный ряд из такого бруса можно назвать венцом. Срубом традиционно называются каркас строения, построенный из венцов. Толщина такого сруба зачастую определяется шириной одного клееного бруса.

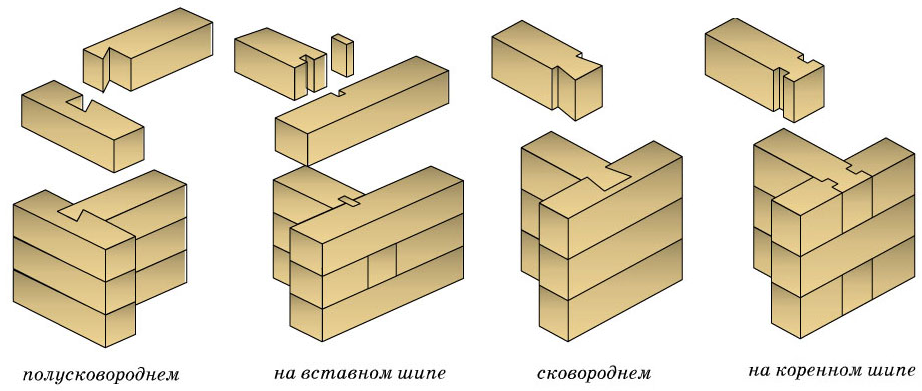

Существует несколько распространенных способов соединения деревянных элементов:

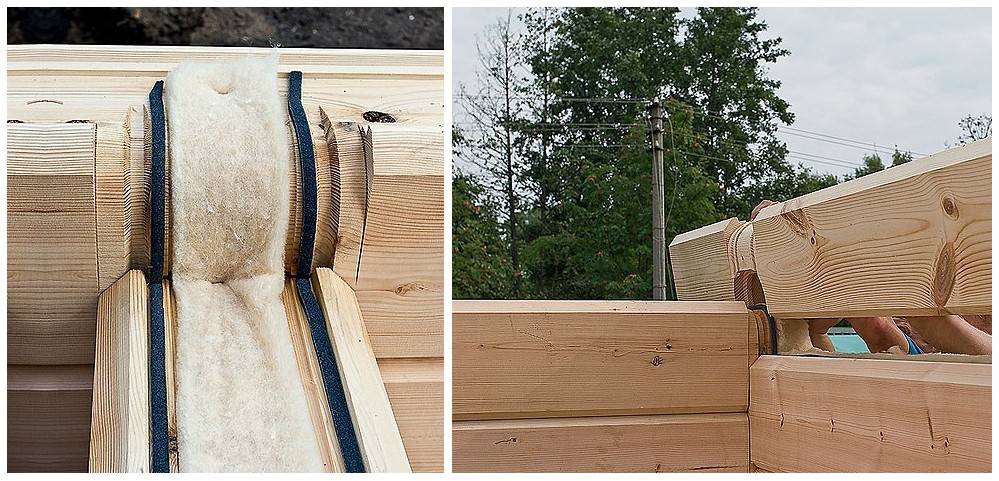

Строительство несущей стены нужно начинать с вырезания паза в самом нижнем элементе возводимой конструкции. После этого в паз следует уложить другой брус с необходимостью соединения с предыдущим при помощи обычного утеплителя из джута, палки, либо мха. Нижний брус объединяется с фундаментом посредством оборудования гидроизоляционной прослойки.
На углах соединение может выполняться в лапу, либо в шунт. Зачастую длина готовых стен из клееных брусьев достигает 6,5 метров. Когда эта длина становится выше определенного значения, желательно оборудовать вертикальные элементы для сжатия. После того, как строительные работы будут закончены, каждая щель и место соединения деревянных элементов хорошенько конопатятся.

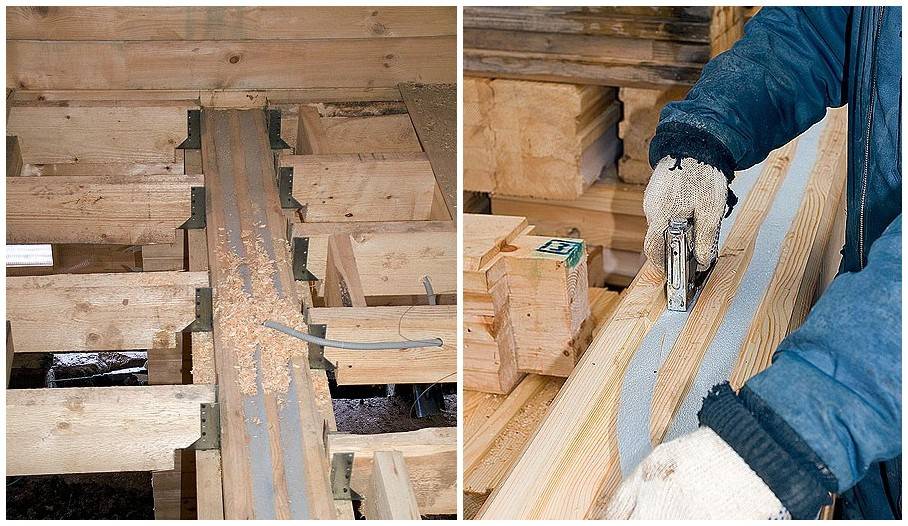

На этапе строительства стен можно начинать собирать напольную поверхность. Когда оборудуется сливное отверстие, нужно принимать в расчет необходимость наклона примерно на 4-5 градусов. На готовый фундамент можно установить специальные лаги, на которых можно зафиксировать напольное покрытие из досок.
Таблица. Типы соединений
Наименование | Иллюстрация | Описание замкового соединения | Описание метода утепления |
---|---|---|---|
1. Финский профиль круглыми чашами | Сам профиль бруса имеет соединительные шипы сверху и канавку под них же снизу. Между шипами есть ступенчатая выемка, которая по краям более мелкая, а в середине более глубокая. Чаши вырубают полукруглой формы | Для утепления используется широкая утеплительная лента по центру, например, PP-TERMO, и две узких полоски уплотнителя по бокам | |
2. Финский профиль с плоскими чашами | Профиль бруса не отличается от предыдущего, но чашу вырубают плоской для упрощения процесса и экономии времени | Профиль с плоскими чашами утепляют лентой только по центральной канавке либо уплотнителем (пенополиэтиленом) только по крайним канавкам над шипами | |
3. Немецкий профиль с плоскими чашами (односторонними, двусторонними или четырехсторонними) | Для углового соединения вырубаются чаши параллельно сечению бруса | Уплотнение угловых соединений осуществляют герметиком или ленточным утеплителем, который раскатывают без натяжки только в замках. Утеплитель фиксируют степлером с короткими скобами. Можно использовать ПСУЛ или льноджут. Непосредственно венцы по своей длине не утепляются, т.к. соединение шипов и пазов достаточно плотное и непродуваемое | |
4. Профиль с уменьшенным количеством шипов | Это профиль отечественного производства, похож на немецкий, но имеет максимум две канавки под два шипа | Утепление производится по одной или обеим канавкам | |
5. Австрийский или немецкий профиль с угловым соединением «лабиринт» | Запилы для соединения выполняются только на станках предприятий. Обеспечивается очень плотное непродуваемое соединение | Уплотнитель не используется | |
6. Немецкий профиль, «тирольский замок» | Сечение замка трапециевидное, верхняя и нижняя плоскости образуют «ласточкин хвост», т.е. находятся под уклоном | Можно использовать ПСУЛ, вкладывая его в прямоугольный паз на боковых поверхностях лап | |
7. Соединение немецкого профиля без остатка или «в лапу» | Замок может подрезаться под прямым углом или со скосом, как половина «ласточкиного хвоста» | Замковое соединение уплотняется джутом | |
8. Т-образные сращивания всех видов профилей | Зарубки-пазы выполняются в брусах несущих стен, а на брусах межкомнатных перегородок прорубают шип | Используется джутовый уплотнитель | |
9. Эркерные соединения под углом, отличным от прямого | Сцепка деталей осуществляется за счет вертикальных пазов и шипов | Ветровая защита низкая, но утеплитель обычно не применяется |
Положительные моменты строительства
Однако далеко не все отзывы о банях из клееного бруса несут в себе отрицательный заряд. Правда, в основном, это касается тех строений, которые были возведены из материалов компаний, имеющих сертификат соответствия техническим условиям производства. Этот факт безусловно, позволяет таким застройщикам широко конкурировать на строительном рынке.
Но и средние цены на готовую качественную продукцию у них выше среднего, поэтому строительная продукция доступна далеко не каждому потребителю.
Так, минимальная цена под ключ бани из сертифицированного материала с толщиной стены 100 мм, без фундамента, площадью 13.4 кв. м составит где-то 200 — 220 тысяч рублей.
Несмотря на несколько высокую стоимость, возведение конструкции из такого материала дает определенные гарантии, которые подтверждают не только производители, но и владельцы таких построек:
Стены банного помещения отлично сохраняют тепло, продлевая возможность париться продолжительное время без дополнительной заброски топлива, что снижает его расход.
Обладая высокой прочностью, клееный брус позволяет возводить двухэтажные бани без опасения сильной усадки и возможностью скорейшего ее ввода в эксплуатацию. Помимо этого, в целях экономии всегда может быть подобран вариант строения с мансардой, имеющий площадь двухэтажной бани, но с более низкой ценой.
Долговечность построек заявлена современными архитекторами, использовавшими при возведении такой достопримечательности, как концертный зал «Дом Сибелиуса» в Финляндии, а также при реконструкции собора на Троицкой площади Санкт-Петербурга клееный брус.
Создание благоприятного микроклимата в помещении возможно только при использовании клея на водной основе без добавления вредных смол, что сможет подтвердить только вышеупомянутый сертификат.
Замечено, что качественно изготовленная клееная древесина не подвержена растрескиванию, благодаря тщательной просушке и выбраковке ламелей. Конечно, под воздействием солнечных лучей и перепадов температур, появление мелких трещин будет неизбежно. Это не так сильно отразится на внешнем облике постройки, а тем более на защитных функциях материала. При этом расклеивание ламелей абсолютно исключено.
Как показывает многолетний опыт, перспектива развития строительства из клееного бруса имеет очень позитивную тенденцию, поскольку улучшение качеств уникальной по своим свойствам древесины, безусловно, приведет к увеличению его спроса.
Процесс сооружения
Преимущества клееного бруса
Если сравнивать теплоизоляционные и влагостойкие характеристики клееного и цельного бруса, то первый вариант древесины более практичен.
Определяется это особенностями его производства: сборка бруса выполняется таким образом, что при склейке отдельные волокна древесины направлены в противоположные стороны. Это обеспечивает высокую износостойкость материала и сохранить целостность его формы.
Ключевыми преимуществами материала являются:
- Экологическая чистота и безопасность.
- Долговечность и износостойкость.
- Отсутствие неровностей и дефектов на поверхности.
- Высокая герметичность соединения деталей.
- Оптимальная толщина бруса для возведения прочных стен.
- Устойчивость к механическим повреждениям и деформациям.
- Хорошая влагостойкость.
- Привлекательный внешний вид, не требующий дополнительной декоративной отделки.
- Незначительная степень усадки.
- Быстрая и легкая сборка.
Важно отметить, что сборка стен из деревянного бруса осуществляется сразу на фундамент. Данная технология отличается от способа возведения бани из оцилиндрованного бревна, при которой элементы укладываются на ровную поверхность и подгоняются по уровню, после чего аккуратно устанавливаются на фундамент. Данная технология отличается от способа возведения бани из оцилиндрованного бревна, при которой элементы укладываются на ровную поверхность и подгоняются по уровню, после чего аккуратно устанавливаются на фундамент
Данная технология отличается от способа возведения бани из оцилиндрованного бревна, при которой элементы укладываются на ровную поверхность и подгоняются по уровню, после чего аккуратно устанавливаются на фундамент.
Это интересно: Газовые котлы для бани и сауны — рассмотрим подробно
Достоинства и недостатки бани из бруса
Популярность бруса в процессе строительства обуславливается такими достоинствами материала:
- Технология установки достаточно простая, не подразумевает дополнительных финансовых затрат;
- Квадратные и прямоугольные заготовки без особых усилий поддаются обработке, из них оборудуются детали различной формы;
- Результатом проделанных строительных работ будет сруб со сравнительно ровными стенками, которые очень просто отделать предпочтительным способом.
Недостатки изделий из бруса:
- Геометрическая форма оборудованной стены может измениться при использовании слишком влажной древесины. Усадка такого строительного материала будет проводиться неравномерно.
- В процессе установки стен из обрезанных не профилированных составляющих между венцами сруба будут формироваться продуваемые щели, процесс заделки которых будет подразумевать необходимость выполнения определенных видов строительных работ, обшивки с целью маскировки неприглядных элементов;
- Профилированные брусья из клея могут быть полностью лишены подобных недостатков, однако их сравнительно высокая цена может ограничить использование материала.
Для банных срубов нет наиболее походящих материалов. Все виды древесины имеют свои достоинства и недостатки. Поэтому домовладельцам при выборе желательно ориентироваться на минимизацию возможных проблем, возникающих в процессе строительства и эксплуатации материалов.
Преимущества и недостатки кирпичной бани
Идеальных материалов для строительства не бывает. У бань из кирпича есть свои плюсы и минусы, которые необходимо учитывать при выборе проекта.
Преимущества:
- длительный срок службы. При надежном фундаменте и грамотной эксплуатации баня из кирпича простоит намного дольше аналогичных построек из дерева и других материалов;
- безопасность. Кирпичная постройка гораздо лучше защищена от пожаров, по сравнению со строениями из дерева;
- разнообразие выбора архитектурных форм. Прочность конструктивных элементов кирпичной бани позволяет создавать строения сложной конфигурации, оригинальными планировками и формами крыш.
Минусы у кирпичных бань также имеются. Среди них:
Можно ли строить баню из клееного бруса — за и против, кто прав?
Бани с мансардой: проекты, особенности их составления
Выбор проектов бань с мансардой огромен. Они различаются площадью, количеством помещений и т. д.
При выборе проекта нужно ориентироваться на размеры участка и ваши нужды. Если вы планируете ходить в баню вдвоем, то нет смысла делать большую постройку, если же вы предпочитаете отдыхать большой компанией, то нужно делать просторную баню.
Учтите, что чем больше баня, тем дороже обойдется постройка, а также обслуживание бани. Гораздо быстрее прогреется небольшая парная.
Значительно легче сделать проект еще на стадии возведения бани, а не пристроить мансарду к готовой постройке. Во втором случае может возникнуть сложность с размещением лестницы: если сделать в доме ее затруднительно, то можно возвести лестницу на улице. Если вы собираетесь ходить в баню не только летом, то лестницу нужно будет закрыть стенами.
Особой популярностью пользуются проекты бани с мансардой и верандой. В этом случае у вас будет не только отдельное помещение, но и уютная веранда, где можно расположиться и подышать свежим воздухом.
Если рядом с баней нет водоема, то задумайтесь о том, чтобы выбрать проект с бассейном. На первый взгляд кажется, что подобные чертежи сложные и дорогие в реализации, но это не всегда так. К примеру, можно купить готовую чашу из пластика небольшого размера, в таком случае постройка бани с бассейном обойдется достаточно недорого. При этом монтаж готовой чаши простой, поэтому это можно сделать своими руками.
Проекты бань с мансардой могут предусматривать наличие одного помещения на мансардном этаже или нескольких. Удобным является наличие небольшого балкона, на нем можно поставить пару стульев и проводить здесь вечером время.
Планировка бань с мансардой может предусматривать лишь необходимые помещения, а также дополнительные. К примеру, если на участке нет туалета, то хорошим вариантом будет организация санузла. Если в бане сделать небольшую кухню, то постройка может использоваться в качестве домика.
Проект бани с мансардой 4,5х4,5
Если у вас небольшой участок, это не значит, что нельзя сделать комфортную и вместительную баню. Проект 4,5х4,5 м имеет компактные размеры, но в нем есть все самое необходимое: парная, душевая и комната отдыха. На втором этаже располагается спальня, где можно сделать место для ночлега, также это помещение подойдет для хранения разных вещей.
Проект бани 6х4 с мансардой
Баня 6х4 с мансардой является наиболее простым и популярным вариантом. На первом этаже постройки, кроме основных помещений, есть терраса. Проекты бань с террасой удобны тем, что на веранде можно разместить стол и стулья. Летним днем приятно находиться не в помещении, а именно на улице, где можно насладиться пением птиц, свежим воздухом и красивыми пейзажами. Крыша защитит вас от непогоды, а перегородки от ветра.
Если взглянуть на фото проекта бани 4х6 с мансардой, то можно увидеть, что второй этаж занимает одна мансарда. Здесь нет перегородок, поэтому помещение получается достаточно просторным.
Проект бани с мансардой 5,4х8
Этот проект подойдет для просторных участков, т. к. требует много места. Его преимуществом является большая вместимость. В такой бане достаточно места, чтобы сделать не одну, а целых три комнаты отдыха, здесь легко поместится и большая компания.
Достоинством проекта является наличие отдельных тамбура, холла, санузла и террасы – все эти помещения делают посещение бани более комфортным.
Проект бани с мансардой 6х6
Этот вариант простой, без лишних помещений, но благодаря этому комнаты получаются просторными и вместительными. Проект бани 6х6 предусматривает парную, мойку, две комнаты отдыха, балкон и террасу. Она прекрасно подойдет не только для банных процедур, но и в качестве гостевого или дачного домика, где можно остаться на ночлег.
Как выбрать клееный брус для постройки бани?
Данный материал изготавливается из ламелей, путем склеивания и прессования. Ламели складывают в противоположном направлении волокон, что обеспечивает дополнительную прочность готовому брусу. Для склейки применяют следующие специальные составы:
- Д3 – столярный клеевой состав;
- Д4 – водостойкий клей;
- Д4+++ – водостойкий клей, обладающий усиленными свойствами.
Для строительства бани не подойдет брус с классом клея Д3.
Ламели производятся из различных пород древесины, самым бюджетными вариантом является сосна и ель: их цена за куб находится в районе 20000 рублей. Существуют ламели, где в процессе их изготовления применяются разные сорта древесины, это приводит к уменьшению цены материала, но на качестве при этом совершенно не отражается.
Выбирая клееный брус, важно также смотреть на его профиль. Он бывает:
- финским;
- немецким;
- немецким с меньшим количеством шипов.
Лучшую стыковку венцов обеспечивает немецкий профиль, поэтому профессионалы рекомендуют использовать именно его при строительстве. Кроме того, данный вид профиля снижает вероятность появления продувов в углах конструкции.
Приобретая клееный брус, стоит обратить внимание на несколько других важных моментов:
производителя. Пожалуй, это главный пункт в правильности выбора материала. Лучше всего покупать материал у надежного производителя, который находится уже не первый год на рынке строительных материалов; наличие обработки от гнили и насекомых. Безусловно, лучше выбирать тот материал, который подвергался подобной обработке; экологичность. Крайне важным моментом является сам состав средства – оно в обязательном порядке должно быть безвредным для здоровья человека; марку клея. Перед покупкой бруса стоит изучить отзывы людей о компаниях, занимающихся производством клея для склейки ламелей
Стоит также обратить внимание на его состав – он должен быть без вредных для человека химических примесей; количество ламелей. Качественный брус имеет от 3 до 7 ламелей, любые отклонения от этой нормы свидетельствуют о плохом материале; торцовую часть бруса. Данная часть нуждается в пропитке специальным составом, чтобы избежать растрескивания
Рекомендуется обязательно обратить на нее внимание и поинтересоваться у поставщика о наличии пропитки
Данная часть нуждается в пропитке специальным составом, чтобы избежать растрескивания
Рекомендуется обязательно обратить на нее внимание и поинтересоваться у поставщика о наличии пропитки
Строительство бань из клееного бруса
Доступные варианты проектов
Мы готовы предложить заказчикам бюджетную одноэтажную баню с минимальным числом внутренних помещений (парная, моечное отделение, раздевалка) или с мансардой с полным комплексом дополнительных помещений (одна-две спальни на втором этаже, крытая терраса, комната отдыха). Более подробно с нашими возможностями можно ознакомится в каталоге проектов.
Компания специализируется на малоэтажном деревянном домостроении, опираясь в работе на богатые традиции Новгородского деревянного зодчества. Мы предлагаем бани из профилированного бруса собственного производства. Этот материал позволяет максимально полно использовать все положительные свойства дерева и создать в помещениях бани условия, оптимальные для человека.
Популярные проекты баньки 6*6
Ниже приведены наглядные примеры чертежей квадратных банных построек разной сложности с указанием размеров помещений.
Одноэтажные
Одноэтажная баня содержит парилку, душ, предбанник. Последний также выполняет функцию комнаты отдыха. Допускается вариант отдельной комнаты отдыха и небольшой раздевалки на входе. Если размеры душевой позволяют, то можно дополнительно установить унитаз.
Красивый проект деревянной бани с открытой террасой из бревна. В зависимости от конструкции попасть на террасу можно из прихожей или из комнаты отдыха. На такой площадке отлично поместится переносной мангал, барбекю, небольшой стол со стульями.
Двухэтажные
Двухэтажная баня ‒ это дополнительное пространство для отдыха. На первом этаже компактно разместится парная, моечная и комната отдыха. Вместо обычного крыльца можно обустроить продолговатую террасу. На второй этаж ведет лестница, где находится спальня. Для удобства рядом со спальней раздельно выделяется место для туалета.
Слева – план первого этажа, справа – второго.
Встречаются проекты, где второй этаж служит тренажерным залом или бильярдной.
Оригинально смотрятся двухэтажные бани с вальмовой, ломаной крышей. Но их возведение обойдется в разы дороже двухскатной.
Дом-баня (с мансардой и террасой)
При правильной планировке здесь хватит места:
- для парной, душевой;
- санузла;
- комнаты отдыха;
- тамбура или раздевалки;
- спальни;
- бильярдной.
Застекленную террасу можно переделать из летней зоны отдыха в столовую, кухню с панорамным видом.
Чтобы сэкономить пространство, моечную совмещают с санузлом.
С террасой или верандой
Террасу можно застеклить и сделать выход из комнаты отдыха на эту часть постройки, а предбанник расширить. Так хватит места для установки небольшого бассейна. Альтернатива ‒ обустроить небольшую кухню, а на террасе будет столовая.
Возможности возрастут, если баня имеет мансардный этаж. Помимо террасы при входе, на втором этаже тоже можно оформить небольшую площадку для отдыха на свежем воздухе.
С крыльцом
В такой бане рассчитан каждый метр, чтобы максимально использовать полезную площадь. Тут учтены просторная парная, душевая, небольшой санузел, есть место и для комнаты отдыха.
Крыльцо может накрываться, так и быть без него в виде открытой площадки перед входом в баню.
Расширить пространство всегда можно за счет пристроенной террасы или установленной неподалеку беседки.
С комнатой отдыха
Удобная планировка бани с комнатой отдыха. После приема банных процедур можно присесть в кресло, на диван. В интерьере комнаты уместен будет стол со стульями, телевизор на стене. Если площадь позволяет, то в этом же помещении устанавливается бассейн.
Когда баня становится местом для приема гостей, празднования различных мероприятий, то комната отдыха просто необходима. Поэтому нужно заранее продумать, какое количество отдыхающих будет помещаться в баньку.
С мансардой
Обустройство мансарды дает дополнительное свободное пространство. Назначение ее зависит от предпочтений владельцев.
Здесь можно оборудовать:
- столовую или гостиную;
- детскую игровую комнату;
- бильярдную;
- тренажерный зал;
- спальню;
- домашний кинотеатр.
Можно добавить к постройке шесть на шесть просторный балкон.
При этом важно заранее продумать систему отопления, чтобы мансарда отапливалась зимой. Для удобства на втором этаже размещается небольшой санузел. Поэтому подвод водоснабжения и канализации тоже должен быть хорошо продуман
Поэтому подвод водоснабжения и канализации тоже должен быть хорошо продуман.
С бассейном
Но в современном оформлении построек бассейн смело размещают и в бане. Главное, чтобы он находился недалеко от парной.
С теплым предбанником
Отапливаемый предбанник ‒ снижает потерю тепла и расходы на обогрев банных помещений. Холодный сквозняк не будет попадать в комнату отдыха.
Для экономии места во многих проектах парную совмещают с душевой, а предбанник становится полностью входной зоной в виде раздевалки.
С беседкой
Для любителей шашлыков отлично подойдет баня с беседкой. Беседка может быть пристроена к одной из стен или соединяться с основной постройкой через крытый коридор. Самым большим спросом пользуются деревянные конструкции из бруса, бревен или комбинированные с камнем.
Крытое помещение станет дополнительной зоной отдыха. Здесь компактно станут барбекю, мангал и стол со скамьями, стульями.
Вывод
Сауны стали чрезвычайно популярными и у нас. И, хотя они по конструкции почти ничем не отличаются от отечественных бань, очень многие считают обладание сухой парилкой более престижным.
Можно выбрать любой вариант из множества предложений, сделать заказ, и вам соберут собственную сауну в считанные дни. Но и собственноручно спроектировать и построить такое строение вполне возможно.
Если вы планируете сделать для себя и близких сюрприз в виде собственного места отдыха, обратите внимание на видео в этой статье, там найдется много полезной информации
