Выбор профиля для монтажа гипсокартона

Введение

Настоящий стандарт разработан на основе межгосударственных стандартов ГОСТ 13663, ГОСТ 8639, ГОСТ 8642, ГОСТ 8644 и ГОСТ 8645, а также обобщения отечественного и зарубежного опыта использования труб.

Трубы, изготовляемые по ГОСТ 13663, ГОСТ 8639, ГОСТ 8642, ГОСТ 8644 и ГОСТ 8645, имеют одинаковую область применения, как трубы для металлоконструкций. Поэтому в настоящем стандарте, разработанном на основе упомянутых стандартов, требования к этим трубам объединены.

По сравнению с ГОСТ 13663, ГОСТ 8639, ГОСТ 8642, ГОСТ 8644 и ГОСТ 8645 в настоящем стандарте:

— введена классификация труб по классам прочности;

— расширен сортамент труб: по размерам профиля — до 500 мм, по толщине стенки — до 22,0 мм, по форме профиля — с включением круглых труб;

— установлены две точности изготовления труб: обычная и повышенная;

— дополнительно установлена возможность проведения испытаний труб на ударный изгиб и неразрушающего контроля;

— дополнительно установлена возможность изготовления труб с определением углеродного эквивалента, с очищенной от окалины поверхностью, с временным консервационным покрытием и отделкой концов.

Крепёжные элементы

Фиксация профилей к плоскостям, а также между собой осуществляется изделиями, к которым относятся:

• П-образный кронштейн. Согнутая перфорированная металлическая пластина, предназначением которой является соединение возводимого каркаса со стенами и потолком. Для этого кронштейн фиксируется к отделываемой поверхности серединой, а к концам крепится стартовый профиль для гипсокартона;
• быстроподвес. Используется, когда П-образного кронштейна недостаточно, и состоит из 2 частей – спицы с ушком на одном конце и непосредственно подвеса. Части изделия крепятся между собой при помощи пружины, обеспечивающей регулировку высоты подвеса, в чём заключается преимущество элемента. Крепление данного типа отличается недостатком – спустя некоторое время пружина слабеет, в результате чего возможно провисание подвесного потолка.
• крабовый соединитель. Делает возможным крепление несущих профилей крест-накрест. Для этого изделие монтируется в профиль, крепится к нему усиками, саморезами, после чего аналогичным способом крепится перемычка, которая также фиксируется саморезами. Для установки одного крабового соединителя, его требуется фиксировать 8 саморезами;
• CD-соединитель. Предназначение элемента – удлинять несущие профили. Для этого они вставляются в соединитель с обеих сторон и фиксируются саморезами;
• двухуровневый CD-соединитель. Нечасто встречающееся изделие, используемое для сборки каркаса, крепящегося к деревянному перекрытию. Изготовленный с помощью данных крепёжных элементов каркас получается двойным: вначале набирается первый, а после него второй уровень профилей, который монтируется обычным способом. Необходимость использования двухуровневого соединителя заключается в потребности компенсации изменения размеров дерева зависимо от уровня влажности, температурных перепадов.

Крепление металлических профилей к поверхностям, между собой, а также прикручивание к ним листов гипсокартона осуществляется при помощи саморезов колющего и сверлящего типа, оснащаемых нейлоновыми дюбелями, анкер-клиньев, дюбель-гвоздей.

Как соединять профили для гипсокартона на потолке

Гипсокартонные подвесные конструкции – один из самых популярных способов оформления потолка. Такие конструкции скрывают все неровности на потолке и позволяют отлично зонировать пространство, с помощью гипсокартонных ступенек и точечного освещения.

Давайте рассмотрим основные позиции сборки каркаса под гипсокартон:

Первым делом, с помощью водного или лазерного уровня, необходимо определить место, в котором потолок находится на максимально низком уровне

Важно правильно выставить уровень, в противном случае новый потолок будет неровным, и вам придется переделывать все проведенные работы.
Теперь необходимо рассчитать расстояние от потолка-основы до новой гипсокартонной конструкции, для этого вам необходимо знать высоту элементов точечного освещения (если оно предполагается).
Когда основные расчеты произведены, отмечаем на стене линию отбивочным шнуром, отмерив от потолка расстояние равное высоте гипсокартонного каркаса.
С помощью саморезов крепите на этом уровне пристеночный направляющий профиль.
Сделайте разметку для потолочных профилей с помощью отбивочного шнура на квадраты с периметром 60 см.
В точках, где вы планируете установить освещение или какие-либо другие коммуникации, прикрепите траверсы.
Прямые подвесы сгибаете буквой П и размещаете на потолке в местах пересечения линий, которые вы обозначили ранее.
В гнутые подвесы вставляются и крепятся саморезами направляющие профиля на уровне пристеночного направляющего профиля.
Нарежьте с помощью ножниц для металла профиля на необходимые отрезки для их поперечной установки.
Затем направляющие профиля соедините саморезами с поперечными профилями с примерным шагом 60 см.
Место пересечения направляющих и поперечных профилей укрепляется крабами.

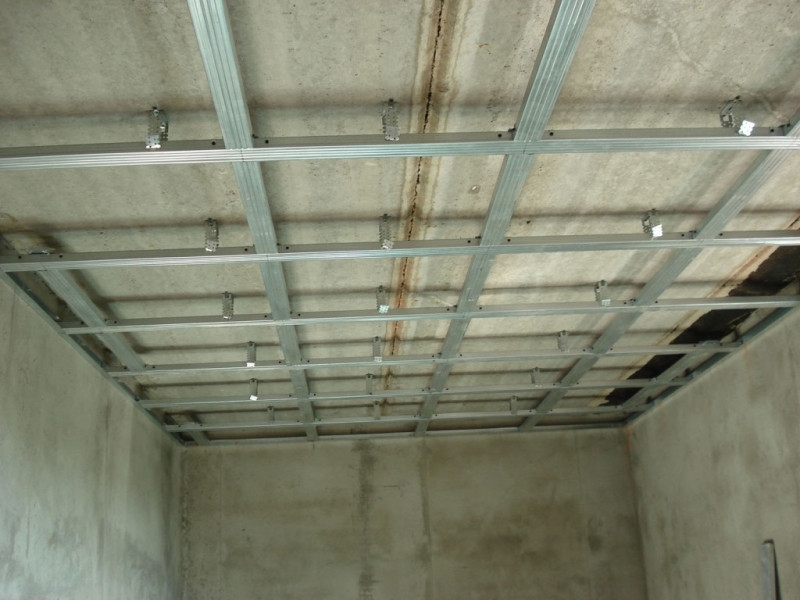

Профильный каркас для установки гипсокартонной конструкции готов, теперь вам осталось прикрепить к нему листы гипсокартона.

Этапы установки направляющих профилей

После завершения сбора материала и инструментов для гипсокартона, начинается крепление направляющих для гипсокартона. Первым крепится направляющий профиль. Он должен быть ровным и качественно зафиксированным, потому что это основной профиль, от которого начитается вся работа по построению каркаса.

Этапы выполнения работы:

1. Во-первых, фиксация подвесов, на которые будут прикреплены НП. На данном этапе главными являются подвесы. Требуется чётко рассчитать количество монтируемых деталей и их качество. Расчет выходит из площади, на которой монтируется каркас, из размера и толщины ГКЛ. А также рассчитывается, какой длины требуются саморезы для гипсокартона, количество крепежей. В некоторых металлических деталях заранее сделаны отверстия под крепежи.
2. Во-вторых, на подвесы проводится монтаж направляющих для гипсокартона. Здесь важным элементом является не только вид крепежа, но и ровность поверхности.
3. Последним этапом является обшивка гипсокартоном. Этот шаг показывает насколько точно и ровно был сделан расчет и монтаж каркаса.

Из многих вариантов деталей гипсокартонной основы нужно выбирать те, которые требуются для определенного каркаса. При неправильном выборе, конструкция может прослужить недолго и в итоге деформироваться.

Профили для основного каркаса

В целях формирования каркаса для последующей обшивки гипсокартоном используют следующие виды профиля:

Направляющие, маркировка которых обозначается буквами UD, традиционно производятся из толстолистового стального проката, чтобы выдержать определенную нагрузку от листов гипсокартона, готовый каркас из профилей определяет габариты и очертания окончательного варианта конфигурации помещения.

Несущие, маркировка обозначается как CD, фиксируются к металлопрофилю основного каркаса с маркировкой UD и предназначаются для выполнения несущей функции. Изготавливаются из такой же стали, как и UD.

Арочные (гибкие), оснащены усиленной перфорацией из большого количеств прорезей и отверстий, что способствует его изгибу в разных направлениях и под разным углом при обустройстве разнообразных конфигураций. Например, арочных сводов или многоуровневых потолочных систем.

Угловые, также оснащены перфорацией и усиливают прочность наружных углов стен, дверей или окон.

Удлинение стоечных профилей

Особое внимание стоит уделить тому, как можно нарастить стоечный профиль для гипсокартона. При их удлинении рекомендуется использовать только специально предназначенные для этого комплектующие, так как стоечный профиль обеспечивает жесткость каркаса и будущей конструкции в целом

Не менее важна и геометрическая точность, поэтому соединение внахлест или встык являются крайне нежелательными.

В целом в сборке каркаса для ГКЛ-конструкции нет ничего сложного, если знать, в каких случаях какой материал использовать, как нарастить профиль для гипсокартона, как укреплять соединения и какие комплектующие для этого использовать.

Виды

В стеновой конструкции применяют стоечный вид ПС, он же стеновой – распространенный в создании гипсокартонных поверхностей.

Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.

Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

• длина 2.5-4 метра;
• ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
• высота боковых частей 27 мм.

Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

1. Угловой – применяют при отделке конструкции. Это защита углов от ударов.
2. Маячковые изделия – используют при штукатурке поверхности.

Кроме метал-планок, для создания каркасной основы под гипсокартон, используют элементы:

• Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
• Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
• Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия

Каркас перегородки из гипсокартона своими руками

Перед тем как приступить к созданию каркаса гипсокартонной перегородки, следует ознакомиться с некоторыми важными моментами:

• на этапе планирования следует учесть, кто ГКЛ – это хрупкий материал, который не терпит навешивания полок или больших шкафов;
• при выборе профиля и наполнителя учитывают условия эксплуатации конструкции (если это влажное помещение, то только оцинкованный металл);
• то, какие профили нужны для перегородок из гипсокартона, решают в момент планирования помещения, от этого зависит монтаж;
• при работе строго соблюдают заданные на этапе планирования параметры, отступы вплоть до 1 мм;
• работать нужно при температуре от 10 градусов тепла.

Перед монтажом накладывают разметку расположения конструкции. Используют трассировочный шнур, с помощью которого обозначают ось прямо на полу.

Какой профиль использовать для межкомнатных перегородок

Для перегородки из гипсокартона следует выбрать комбинацию стоечных и направляющих профилей, которые помогают создать идеальный каркас – надежный, прочный, защищенный от деформации.

Размер профиля для перегородок из листов ГКЛ выбирают, исходя из длины каркаса. Дополнительно потребуются саморезы, которые подходят для скрепления металла.
Перед тем как решить, какой профиль будет использоваться для перегородки из картона, необходимо учесть уровень влажности в помещении. Если показатель высокий, то необходимо купить влагостойкий ГКЛ и хорошие металлические конструкции – стальные оцинкованные детали (до 99% цинка), чтобы предотвратить быстрое появление коррозии.

Технические условия на металлический профиль стоечный (ПС)

(С-образный металлический потолочный КНАУФ-профиль предназначен для формирования каркаса подвесных потолков и облицовки стен; применяется для устройства каркасов подвесных потолков, облицовок и других конструкций на основе ГКЛ, ГКЛВ, ГКЛВО) 9 Допуски на размеры радиусов скругления и фасок не должны превышать 25% их номинального размера, если они не оговорены в чертежах.Профили применяются в соответствии с указаниями требований по эксплуатации, настоящих технических условий и дополнительными требованиями, оговариваемыми при заказе профилей. 1.1.10 Обработанные поверхности не должны иметь острых кромок, заусенцев, задиров, следов дробления и других механических повреждений, выходящей за пределы чистоты обработки, указанной на чертежах.1.3.2 Из профилей одного типа и размера формируются малые упаковочные пакеты по 8 – 16 штук профилей, обвязанные полимерной упаковочной лентой.

В зависимости от размера заказа из малых пакетов формируются транспортные пакеты, с обвязкой полимерной упаковочной лентой.

Расчёт количества направляющих для стен и потолка

Перед походом в магазин рекомендуется рассчитать точное количество необходимого материала для потолка и стен. Для стен используется формула (Д+В)*2*1,2:3, где:

• Д — длина;
• В — высота;
• 1,2 — коэффициент поправки;
• 3 — длина профиля

Пример: (4+2,5)*2*1,2:3=5,2. Получается число необходимых профилей, его всегда округляют в большую сторону.

Для потолка применяется другая формула Д:60*1,2. Длина помещения делится на 60 см, умножается на поправочный коэффициент. Если взять значения из предыдущего примера, получается 400:60*1,2=8. Получаем число необходимых профилей для потолка.

Благодаря изучению особенностей и назначения профилей можно самостоятельно выбрать подходящий материал, а применение формулы позволит приобрести нужное количество.

Как собрать каркас для гипсокартона

Сначала, чтобы грамотно подготовить расчет профиля для гипсокартона, нужно сделать все необходимые замеры и нанести разметку. Далее установить направляющий профиль по периметру всей конструкции и закрепить при помощи отвесов. Получится каркас, который необходимо укрепить стойками. Они монтируются в направляющий профиль с шагом, не превышающим 400 мм

В процессе монтажа профиля для гипсокартона важно не забывать проверять конструкцию уровнем

Затем собранная по уровню несущая конструкция дополнительно крепится к стене при помощи отвесов. Шаг креплений должен быть не больше 800 мм. Для прикрепления каркаса к основанию из кирпича или бетона понадобятся дюбель-гвозди 37 х 6 мм. Если будущую гипсокартонную конструкцию нужно будет сильно нагружать, более прочное соединение с основанием обеспечит анкерная техника. Под конкретную задачу можно подобрать крепление с гайкой, крюком, кольцом или двухраспорный анкерный болт. Используя шурупы и дюбели, каркас необходимо прикрепить к полу и потолку.

Теперь останется обшить каркас листовым материалом. ГКЛ крепится на каркас при помощи саморезов по гипсокартону длиной 25-35 мм. Шляпка самореза должна углубляться в лист на полтора-два миллиметра.

Так выглядит идеальное решение простой задачи. Но на стройке чаще всего необходимо изготовить что-то более сложное. Не всегда размеры профиля для гипсокартона являются подходящими для конкретной конструкции. Поэтому приходится скреплять, укорачивать и наращивать различные элементы. Чтобы не пришлось использовать подручные средства, нужно разбираться в многообразии крепежей и знать, какие из сопутствующих материалов помогут решить задачу и как нарастить профиль для гипсокартона, чтобы конструкция осталась надежной.

Главная составляющая металлического каркаса

Основа любой каркасной конструкции – это элемент из стали, который может иметь различную форму в зависимости от назначения, он используется для крепления листов гкл на различных этапах ремонта. Существует несколько видов профиля для гипсокартона:

1 — профиль направляющий; 2 — профиль стоечный; 3 — профиль потолочный; 4 — профиль направляющий потолочный

1. Направляющий ПН. Для изготовления используют высококачественную оцинкованную сталь. Форма элемента выполнена в виде буквы «П» и он является основой для крепления стоечных профилей. Сечение: 50х40, 65х40,75х40 и 100х40 мм. Длина стандартного ПН – 3000 мм, под заказ можно изготовить 6000 мм.
2. Стоечный ПС. Обычно выполняется на основе тонкой стальной ленты, имеет форму буквы «С» и используется вместе с направляющим профилем. Сечение: 50х50, 65х50, 75х50 и 100х50 мм. Длина: 3000, 3500, 4000 мм. Для удобства монтажа перегородок своими руками такой профиль просто незаменим.
3. Потолочный ПП. Понадобится для монтажа потолочных конструкций. Имеет вид швеллера и выполняется только из оцинкованной стали высокого качества. Снабжен тремя канавками и имеет сечение — 60х27 мм, длину – 3000 мм.
4. Направляющий потолочный ПН. При установке подвесного потолка крепится к стене, служит направляющими для ПП. Сечение — 28х27, длина – 3000 мм.

5. Угловой (защитный). Необходим для обработки торцов стен. Сечение в зависимости от типа: 25x25x0,4, 31x31x0,4 и 31x31x0,5. Длина – 3000 мм.

6. Угловой (штукатурный). Имеет сходное предназначение с защитным, но иное сечение (35х35 мм).
7. Гибкий арочный профиль для гипсокартона. Выполняется из тонкой качественной стали со специальными отверстиями для проникновения шпаклевки. Максимальный радиус изгиба составляет 500 мм для вогнутого элемента и 1000 мм для выгнутого. Длина варьируется в диапазоне от 3000 до 6000 мм.

8. Маячковый. Используется в качестве базового элемента в процессе оштукатуривания.





















9. Усиленный профиль для гипсокартона. Чаще всего применяется для монтажа гкл в дверных проемах, но может быть успешно использован и при возведении межкомнатных перегородок. Толщина такого профиля для гипсокартона составляет 2 мм, что значительно повышает надежность будущей конструкции. Сечение: 50х40, 75х40 и 100х40 мм. Длина – 3000 мм.

Выше приведены все существующие виды металлических профилей для ГКЛ. Теперь стоит определиться, как правильно их выбирать и применять в строительстве.

Как правильно выбрать профиль

Надежный каркас является залогом прочности конструкции их гипсокартона. Поэтому не стоит экономить на материалах, необходимых для его изготовления. Лучше выбрать профили известной фирмы, даже если цена на изделия будет выше. Зато в этом случае не придется волноваться за качество металлопрофиля.

Качества, которым должен соответствовать профиль для ГКЛ:

• прочность и жесткость – обеспечиваются толщиной и правильной обработкой материала при изготовлении;
• надежность – ее определяет качество стали;
• легкость – слишком толстый материал имеет большой вес, и с ним неудобно работать.

Лучше всего зарекомендовала себя продукция от мировых лидеров Knauf и Giprok.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Рубанок обдирочный и кромочный для гипсокартона: как сделать своими руками

Изготовление перемычек

Перемычки необходимы для создания гипсокартонной перегородки с профилем, их делают вручную:

1. Делают надрез направляющей под углом 45 градусов. Затем места среза загибаются, использовать можно на любой стороне металлических деталей. Однако прочность у перемычки, изготовленной по этой технологии, минимальна.
2. Создание на направляющей надреза V-образного вида. Полученная перемычка загибается внутрь, а края фиксируются между собой. Использовать изделие можно на частях, которые относятся к собранному коробу.
3. Комбинирование методов. С одного края направляющий элемент надрезают по способу 1, а с другого – по 2. Применять полученный фрагмент можно для фиксации любого элемента.

Перемычки для гипсокартонной перегородки с профилем Собирают перемычки из оставшихся отрезков стоек и направляющих. От направляющего элемента отрезают детали длиной до 10 см. Затем они ставятся в перемычку, выполненную из стойки. Таким методом создают надежную перемычку с минимальным количеством отходов. Недостаток – стоимость стоечных профилей (их обычно не остается при монтаже перегородок, тогда как направляющих всегда – в избытке).

Рекомендации, какой профиль использовать для межкомнатных перегородок

Межкомнатные перегородки из гипсокартона должны выполнять помимо разделения ещё и шумоизоляцию. Добиться этого можно с помощью укладки во внутрь стены изолирующего шум материала.

Для различных помещений требуется разная толщина перегородки и зависит она от того, какой профиль использовать для перегородок:

• Для достижения толщины перегородки 7,5 см используется профиль шириной 50 мм;
• Перегородка толщиной 10 см выходит из профиля с шириной 75 мм;
• Толщина перегородки 12,5 см выходит при использовании профиля шириной 100 мм.

Оптимальной шириной для стены, перегораживающей пространство помещения, является профиль 75 мм. Самой прочной перегородкой соответственно будет конструкция с использованием профиля 100 мм шириной. Увеличить жёсткость более тонких перегородок можно путём сложения одного профиля в другой или двойным слоем гипсокартона.

Расчёт количества направляющих для стен и потолка

Перед походом в магазин рекомендуется рассчитать точное количество необходимого материала для потолка и стен. Для стен используется формула (Д+В)*2*1,2:3, где:

• Д — длина;
• В — высота;
• 1,2 — коэффициент поправки;
• 3 — длина профиля

Пример: (4+2,5)*2*1,2:3=5,2. Получается число необходимых профилей, его всегда округляют в большую сторону.

Для потолка применяется другая формула Д:60*1,2. Длина помещения делится на 60 см, умножается на поправочный коэффициент. Если взять значения из предыдущего примера, получается 400:60*1,2=8. Получаем число необходимых профилей для потолка.

Благодаря изучению особенностей и назначения профилей можно самостоятельно выбрать подходящий материал, а применение формулы позволит приобрести нужное количество.

Как выбрать подходящий профиль для монтажа гипсокартона

При выборе материалов в строительном магазине стоит обратить внимание на несколько нюансов, позволяющих приобрести качественную продукцию:

• металл не должен быть слишком тонким, поскольку саморезы могут в нём прокручиваться;
• на металле должны отсутствовать признаки коррозии, он не будет долговечным;
• слишком яркий блеск материала говорит о попытке продавца скрыть бракованный товар;
• профиль должен быть идеально ровным, перекосы в разные стороны усложнят работу;
• края не должны быть неровными, отверстия очень широкими, что усложнит работу.

Специалисты рекомендуют приобретать материал не на рынке, а именно в специализированном магазине, где легче создать подходящие условия хранения.

Материал профиля для гипсокартона

Алюминиевый профиль

Используют разные металлы, из которых распространенными являются алюминий и оцинкованная сталь. Обе разновидности предупреждают возникновение коррозии, поэтому продлевают время службы элементов.

Алюминиевый материал стоит дорого, но обладает полезными качествами:

• прочный, легкий;
• не ржавеет даже после получения повреждений;
• переносит мороз и жару.

Оцинкованный металл также не требует предварительной обработки перед монтажом, легко собирается по стандартной схеме. Анодированная пленка из цинка предохраняет от коррозии. Поврежденный слой на поверхности становится проблемой, если каркас работает во влажном или химически активном микроклимате.

Какой материал выберете?

Алюминий
16.67%

Оцинкованную сталь
83.33%

Посоветуюсь с мастером
0%

Проголосовало: 6

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

Способы разрезания профиля:

1. Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
2. Ножовка по металлу — не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
3. Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.

Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

1. Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
2. Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.
