Виды и изготовление металлического профиля для гипсокартона

Производство профилей для ГКЛ

Гипсокартонные планки делают из металлического листового проката, собранного в рулоны:

  1. Наиболее распространен стальной материал. Производится в двух вариантах. Листы из черного металла дешевы, профили из них пригодны для установки в сухих помещениях. Во втором случае сталь принято оцинковывать – наносить антикоррозийное покрытие. Это оптимальный вариант для монтажа во влажных помещениях: в туалете, санузле, крытом бассейне, ванной, на кухне, неотапливаемом гараже и пр.
  2. Листы из алюминия имеют улучшенные характеристики по сравнению со стальными аналогами. Они легче, не подвержены коррозии. Прочность их не намного меньше стальных аналогов. Единственный недостаток металлопрофиля для гипсокартона из алюминия – дороговизна. Зато такие алюминиевые планки универсальны, их можно ставить как в сухих, так и во влажных помещениях.


Соединитель двухуровневый

Металлический профиль для гипсокартона проходит два основных этапа производства:

  1. Рулоны заправляются в режущий станок. Гильотина делит лист на полосы – заготовки для планок. Они собираются оператором в пачки и отвозятся на склад.
  2. Полосы заправляются в прокатный профилегибочный станок. В то время пока валики перемещают заготовки по стану, гильотина режет их поперек. Затем гибочный узел машины придает металлу заданную форму.

Подробнее о них


Металлический профиль

Всем известно, что фасад служит не только красивой облицовкой дома, но и выполняет очень важные функции, такие как звуко- и теплоизоляция. Для правильной и долгой службы фасада необходимо правильно подбирать фурнитуру и установить облицовку без зазоров. Именно поэтому закрепить профиль к поверхности стены это еще не вся работа. Нужно правильно рассчитать места установки каркаса, чтоб в дальнейшем не образовалась не состыковка панелей.

Доборные элементы для облицовки сайдингом это целый комплект металлических профилей. В него входят такие виды:

  1. Для начала используется стартовый профиль. Он является началом и опорой для установки нижнего ряда облицовки.Стартовый элемент служит направляющим, профиль к поверхности крепится без лишних усилий.
  2. Для отделки углов здания используется угловой элемент.
  3. Чтоб оформить внутренние углы пользуются J-профилем.
  4. Околооконная фурнитура закрывает откосы дверей и окон.
  5. Для стыковки требуется планка формы Н
  6. Края последних панелей маскируют финишной планкой.

Когда я столкнулся с большим количеством типов доборных элементов, то понял, что перед началом проведения ремонтных работ нужно подсчитать количество необходимого материала. Согласитесь, будет обидно, если вы начнете работу и обнаружите, что вам не хватает профилей или вообще нет нужных.

Таблица стандартных размеров металлических панелей

НазваниеРазмерТолщина металла
П-образный50х22х20 мм, 65х22х20 мм, 80х22х20 мм, 100х22х20 мм1,2 мм
Г-образный40х40 мм, 50х50 мм, 44х60 мм1,2 мм
Z-образный40х22х20 мм, 30х22х20 мм, 50х22х20 мм1,2 мм , 1,5 мм
Т-образный65х30 мм, 80х30 мм1,2 мм

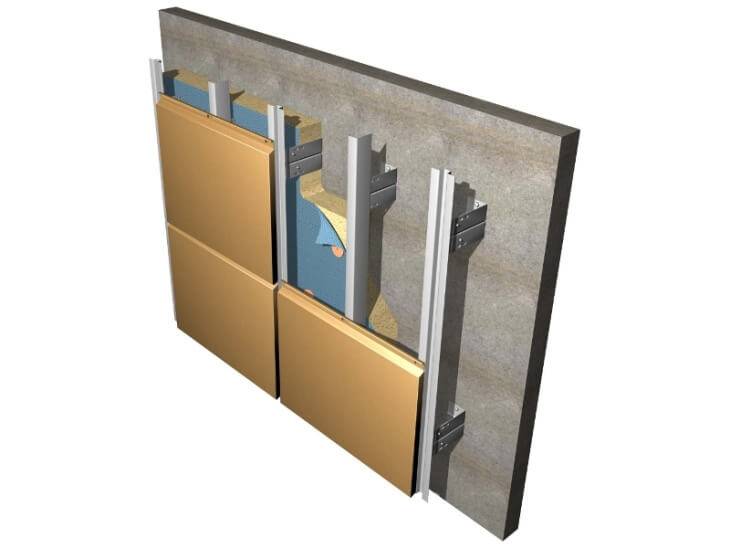

Металлический профиль для облицовки

Стандартная длина всех профилей – 3 метра, однако возможно изготовление по индивидуальным эскизам до 6 метров. Так же возможно прогрунтовать металлические планки или окрасить в необходимый цвет. Когда я выбирал необходимые мне доборные планки, то сразу просил придать им необходимый для меня цвет. Этого конечно можно избежать, если вы покупаете материалы стандартных размеров, но мне пришлось заказывать индивидуальное изготовление.

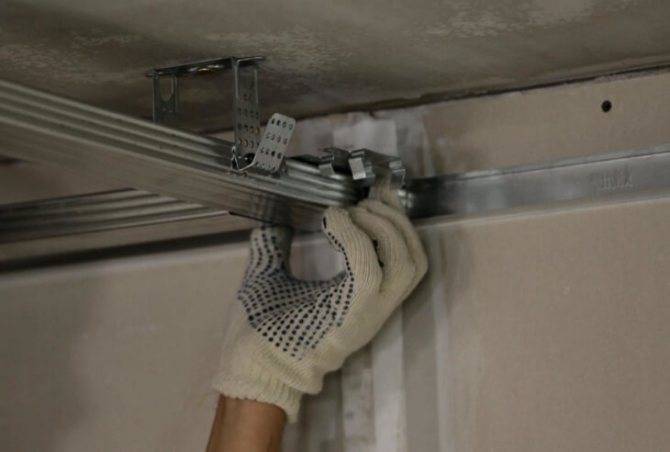

Крепление направляющих для гипсокартона

Крепление профилей может быть 2-х видов:

  1. Установка направляющих для гипсокартона происходит с применением саморезов для профиля.
  2. Крепеж направляющих профилей к основной базе (стена, потолок).

Допустим, крепление «краб» в основном используется в потолочном каркасе, а саморезы, дюбели, прямые подвесы применимы в креплении каркасов к стене. Виды крепежей:

  1. Крепёж, имеющий Т-образную форму. Применяется в создании потолочного каркаса под прямыми углами в одной плоскости.
  2. Подвес, имеющий пружину. Фиксирует ПП к основному потолку.
  3. Многоуровневый крепеж. Они применим в монтаже многоуровневых потолков.
  4. Соединители. Соединяет профили до нужного размера.
  5. Прямой подвес. Это скоба, которая крепит НП к потолочной базе.
  6. «Краб». Существует одноуровневый и многоуровневый. Применим для соединения нескольких профилей.

Среди всех видов крепежей КРАБ является универсальным. Его можно применить практически в любом каркасе. В видео рассказывается о креплении направляющих профилей.

https://youtube.com/watch?v=iw2plRMPczM

Пошаговый план открытия производства профиля для гипсокартона

В руках грамотного управленца дело окупится в течение двух лет и будет приносить высокий доход. Но перед тем как получать прибыль, нужно разработать бизнес-план. Чтобы начать производство профилей для гипсокартона, нужно вложить стартовый капитал. Для эффективного начала деятельности предприятия понадобится выполнить следующие шаги:

  • Зарегистрировать организацию. Для этого потребуется не меньше 10 тыс. руб.
  • Купить и наладить производственные линии. Приобрести станок для сгибания профилей. Это обойдется в 600 тыс. руб. и выше. Оборудование, бывшее в употреблении, будет стоить дешевле, соответственно, можно сэкономить на этом.
  • Установить аппаратуру в цеху и подготовить все необходимое для работы. Все это требует вложений, сумма которых не менее 100 тыс. руб.
  • Произвести закупку сырья. Для этих нужд нужно не меньше 200 тыс. руб.

С помощью слабого по мощности оборудования можно изготавливать продукцию в размере до 35500 единиц. При этом рабочий день длится в течение восьми часов, и в выходные дни цех приостанавливает деятельность.

Цена на сырье варьируется в зависимости от качества и места покупки. В среднем профиль стоит 30 рублей за единицу. Изготовление профилей может приносить прибыль, которая достигает миллиона рублей в месяц. Но большая часть расходуется на развитие предприятия, оплату труда, налоги, закупку материалов. Добросовестный бизнесмен получает примерно сто тысяч ежемесячно.

Все примерные расчеты и цифры заносятся в бизнес-план. Это нужно для того, чтобы обобщить все и увидеть, какие инвестиции понадобятся для начала собственного дела.

В последнее время количество конкурентов в данном сегменте возросло, за счет чего снизился уровень рентабельности.

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

Способы разрезания профиля:

  1. Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
  2. Ножовка по металлу – не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
  3. Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

  1. Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.


Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

  1. Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
  2. Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

Что предлагается рынком

Вначале давайте выясним, из чего, собственно, нам предстоит выбирать. В продаже мы можем встретить следующие профили:

  • Потолочный (60х27 мм);
  • Потолочный направляющий (28х27);
  • Стоечный (боковые стенки высотой 50 мм, нижняя — шириной от 50 до 100 мм в зависимости от требований к жесткости конструкции);
  • Направляющий (40х50-100 мм);
  • Гибкий арочный;


Каркас арки из гибкого профиля.

Угловой перфорированный.

Методом исключения

Последние два можно сразу отбросить: первый из них предназначен для сборки криволинейных каркасов, второй — для усиления штукатурных углов.


Усиление наружного угла перфорированным угловым профилем.

Потолочный и потолочный направляющий вполне предсказуемо применяются для сборки обрешетки подвесных потолков. С таким же успехом, впрочем, они могут применяться для выравнивания капитальных стен со значительным размером неровностей; в этом случае потолочный профиль крепится к ней посредством прямых подвесов.


Обрешетка для выравнивания стены из потолочного профиля.

Подходят ли эти профиля для перегородок?

Нет. Им катастрофически не хватает жесткости: собранная на каркасе из потолочного CD или потолочного направляющего UD стена деформируется даже при незначительной боковой нагрузке.

Что в сухом остатке?

Правильно, всего две разновидности:

  1. Стоечный;


Стоечный профиль. Загнутые края обеспечивают его максимальную жесткость при минимальном весе.

  1. Направляющий.


Направляющий профиль шириной 50 мм.

Первый, как и следует из названия, используется в роли вертикальных стоек каркаса, второй обеспечивает крепление стоек к капитальным конструкциям здания — смежным стенам, потолку и полу.

Профиль перегородочный для гипсокартона. Размеры и виды.

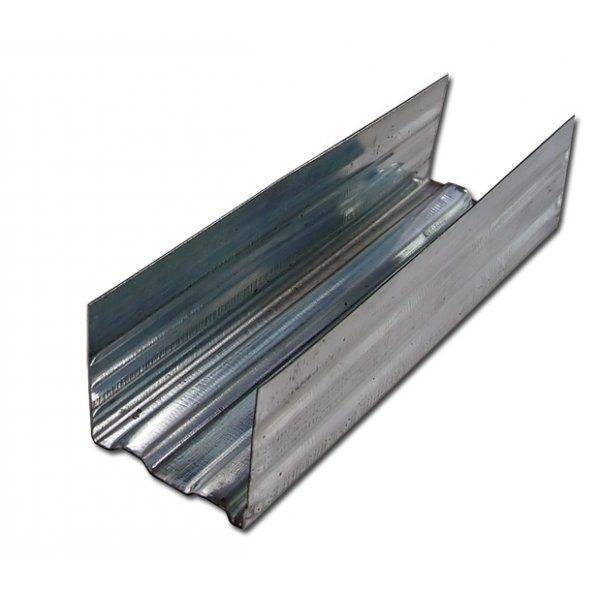

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

  • 50 х 40 миллиметров
  • 65 х 40 миллиметров
  • 75 х 45 миллиметров
  • 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

  • 50 х 50 миллиметров
  • 65 х 50 миллиметров
  • 75 х 50 миллиметров
  • 100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

  • длина – от 3 до 6 метров
  • высота боковых частей – 40 миллиметров
  • ширина основания – 50 – 100 миллиметров
  • толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

  • Длина – 3 метра
  • Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

  • Длина – от 2,5 до 3 метров
  • Ширина – от 22 до 60 миллиметров
  • Толщина металла – от 0,33 до 55 миллиметров
  • Выступ маячка – от 6 до 10 миллиметров

Как выбрать металлический профиль?

Это зависит от того, для чего приобретается изделие. Например, если нужно возвести каркас дома из металлического профиля, используются С-образные, квадратные изделия

При выборе обратите внимание на маркировку:

  1. ПНП и UD – символы, обозначающие, что конструкции применяются для изготовления подвесных потолков из гипсокартона.
  2. ПМ – маркировка изделий для выравнивания стен штукатуркой.
  3. ПС и CW – стоечные профили, используемые при установке гипсокартонных стен и перегородок.
  4. УП – угловые конструкции.
  5. ПП и CD – изделия, применяемые для создания каркаса потолка.
  6. ПН либо UW – металлический профиль, использующийся для выполнения каркасов стен. Изделия могут иметь разную ширину в зависимости от толщины последних.

Определившись с назначением конструкций, обратите внимание на качество металла, из которого они изготовлены:

  1. Если они имеют яркий блеск на солнце, значит, для их изготовления использовалось не вторсырье, и качество должно быть хорошим. В противном случае изделия могут быстро подвергнуться коррозийным процессам.
  2. Толщина конструкции должна быть не менее 0,8 мм, иначе она будет слишком гибкой.
  3. Следует приобретать неокрашенные варианты – за покрытием могут скрываться дефекты.

Размеры металлического профиля

Длина большинства из них составляет 3-4 м, чтобы можно было использовать для создания каркаса любой площади. При необходимости их можно соединить, но более прочной является цельная конструкция. Ширина основания зависит от назначения изделия:

  • металлический профиль уголок имеет ширину полки 2,5 см, 3,1 см;
  • для направляющего потолочного она составляет 2,8 см;
  • для потолочного – 6 см;
  • для стеночного – 5 см, 6,5 см, 7,5 см, 10 см;
  • для направляющего потолочного – 2,8 см;
  • для профилей для дверных проемов – 5-10 см;
  • для стоечного – 4-5 см.

Почему профиль

Гипсокартонная перегородка из профиля практична, проста в монтаже и позволяет добиться надежного крепления листов без привлечения сложных технологий. Безопасные конструкции служат долго и способны выдерживать сильное давление, толчки и удары.

Оцинкованный металлический профиль для гипсокартонных перегородок хорошо подходит для помещений с любыми показателями влажности, если ГКЛ подбираются такого же формата.

Срок их службы измеряется десятилетиями. Еще один плюс – возможность использования вместе с дверными коробками.

Перегородки, созданные на металлическом каркасе, не разваливаются со временем, им не страшны трещины, чрезмерная сухость в помещении, в том числе при нахождении рядом с батареями.

При работе с металлом используют строительные инструменты, которые позволяют менять его форму. Например, слишком широкие, но невысокие потолочные профили 60 х 27 мм можно немного вогнуть внутрь, добившись укрепления перегородки.

С помощью металлических стоек и направляющих разного типа можно создать каркас для гипсокартонных перегородок, которые прослужат несколько десятилетий. При выборе профиля ориентируются на тип конструкции, место ее установки, использование дверной коробки в проеме. Существует несколько вариантов ширины и высоты металлических деталей, каждая из которых подходит для создания каркасов в любом помещении.

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля. Профиля для гипсокартона отличаются по следующим параметрам:

  • предназначению;
  • внешнему виду;
  • размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы. Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

  • направляющий для применения на потолке ПНП/UD;
  • потолочный профиль ПП/CD;
  • стоечный профиль ПС/CW;
  • направляющий профиль ПН/UW.
  • угловой профиль. Используется при создании арки или фигурной перегородки.
  • маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Первые четыре вида являются основными, а остальные – вспомогательными. Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации. Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

  • ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
  • ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
  • CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
  • CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
  • UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Устанавливаем элементы


Металлический профиль служит основой для изготовления металлических каркасов

Так как начало установки пвх плит начинается снизу, то крепится стартовый профиль к поверхности внизу обрешетки. Ширина планки зависит от ширины пвх панелей и в дальнейшем она под ними скрывается. Профиль к поверхности закрепляем саморезами с широкой шляпкой – благодаря этому любые видыпвх плит, будут жестко цепляться к стене. Цвет стартовой полосы не имеет никакого значения, потому что спрячется под пвх облицовку. А вот благодаря угловым комплектующим происходит оформление стыков сайдинга на углах дома. Вместе с ними правильно фиксируется боковая сторона пвх панелей и формируется правильный угол. Использование этих уголков придает целостности всей конструкции на стене. Для отделки карниза и балкона пользуются J-фаской. Так же металлический J-профиль прикрывает боковые концы рядовых пвх плит.


Металлический профиль в каркасной системе

Все виды профилей важны для отделочных работ, с их помощью любая конструкция не только плотно крепится к стене, но и принимает завершенный вид.

Чтобы надежно соединить панели сайдинга применяют Н-планки, они скрепляют края плит по всей длине. А П-профиль служит окантовкой при установке сайдинга, его пластичность позволяет использовать планки для получения конструкции любой формы.

Алюминиевый и оцинкованный профиль для гипсокартона. Размеры и виды.

Профиль для гипсокартона, изготавливается из разных металлов, рассмотрим самые распространённые виды: алюминиевый и оцинкованный, а также их характеристики.

Алюминиевый профиль и его особенности.

Стоит такой профиль не дёшево, но у него отличная характеристика, поэтому высокая цена оправдана. Такие профили хороши для сооружения оконных рам или отделки бытовой техники. Например, если нужно сделать нишу для стиральной машинки в ванной. Отличается это изделие долгим сроком службы, прочностью и легкостью. Не утяжеляет всю конструкцию и очень просто монтируется. Пластичен и устойчив даже к низким температурам. Строители рекомендуют покупать именно алюминиевый профиль для обшивки стен и потолка.

Профили этого типа бывают как из холодного алюминия, так и из тёплого. Холодногнутый изготовлен из металла толщиной 4 миллиметра, при этом гнётся без нагрева. Различается по форме (П, Ш, Т, Н — образные). Выдерживает нагрузку до 1,5 кН на 1 метр стены.

Оцинкованный профиль.

Оцинкованный профиль не уступает в цене алюминиевому. Применяется для сооружения основы каркаса, в помещениях повышенной влажности — на кухне или в ванной. Всё потому что, он устойчив к ржавчине и не требует дополнительной обработки антикоррозийными средствами. Как и алюминиевый, профиль лёгкий и мягкий, вкрутить в него саморезы не составит большого труда. Оцинковку используют также для создания дополнительных ребер жёсткости, если листы гипсокартона толще 12,5 миллиметров.

Существует ещё пластиковый профиль. Его назначение – это закрывать стыки гипсокартонных листов на внешних углах, придавая красивый вид отделке. А также, им прикрывают переход гипсокартона и другого материала, например, дерева.

Просекатель для профиля

Отдельно хотелось бы поговорить о процессе соединения частей металлопрофиля. Здесь наука не стоит на месте и альтернативным вариантом саморезам предстал некий инструмент для скрепления деталей профиля путём просечки, так называемый просекатель. Его помощь может пригодиться и в других случаях.

Принцип работы

Деятельность данного прибора схожа с работой обыкновенного степлера. С помощью рычажного механизма происходит надавливание, образуется просечка – разделение элемента заготовки по незамкнутому кругу.

Краткое описание деятельности данного инструмента может выглядеть так:

  • Просекатель ставится в зазор частей металлопрофиля в месте соединения обрешётки, ручки разводятся, пружина держит с силой;
  • тыльной стороной руки нажимают на ручку, коромысло толкает пробойник прорези прямыми линиями, которые обеспечиваются двумя центровочными осями: паз в коромысле и отверстие, в которое он сажается;
  • с помощью трёхрычажного механизма совершается усилие до тех пор, пока сопротивление будет преодолено на срезе металла;
  • часть нужно отделить от основы профиля и вдавить в элемент каркаса. Глубина просечки делается достаточной, чтобы обеспечить прочное соединение компонентов профиля;
  • изнутри получается небольшая бороздка.

От выбора качественного профиля будет зависеть и надёжность конструкции в виде металлической обрешётки под гипсокартон для стен. Соблюдать технологию здесь не главное, всё зависит от состояния деталей.
