Программа проектирования лестницы в частном доме: конструктор онлайн для чертежа и расчета, 3d конструкции

Autodesk 3Ds Max

Русский язык: есть

Стоимость: 1068$ — цена для лицензии на один год. Продление лицензии — 972$. Есть бесплатная пробная версия, сроком на 30 дней.

Мощный, но понятный софт для проектирования интерьеров жилых и нежилых помещений — кафе, магазинов, детских садов. Простой пользователь быстро разберётся в основном функционале и сможет визуализировать план будущего жилья, спланировать ремонт. Для более детального продумывания интерьера придётся долго и вдумчиво разбираться, но обычно эти знания не требуются.

Особенности:

● работает даже на стареньких компьютерах;

● бесплатный тридцатидневный пробный период.

Плюсы:

быстрая программа, не тормозит и не виснет;

огромная библиотека материалов для стен, дверей, напольных покрытий.

Минусы:

✘ сложный софт, если хочется детально продумать, а не сделать простой набросок;

✘ библиотека видеоуроков, которые прилагаются к программе, рассчитаны на опытных пользователей, а не на новичков;

✘ плохая графика — для хорошей визуализации придётся устанавливать дополнительные плагины, которые занимают много места и тормозят процесс.

Для кого: для профессиональных дизайнеров, архитекторов и любителей.

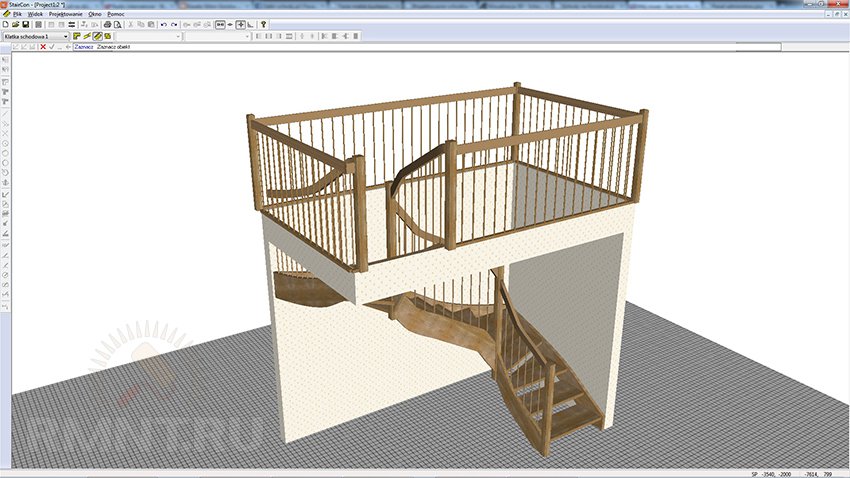

Особенности работы в Staircon

Средства для онлайн-проектирования сильно ограничивают свободу действий при разработке лестниц с уникальным дизайном

Если вам нужен более индивидуальный подход, придётся пользоваться либо программами САПР (Autodesk, SketchUp), либо обратить внимание на специализированный софт.. Программа Staircon — очень и очень неплохой вариант даже для разового применения

Несмотря на обилие функций, этот продукт достаточно просто освоить, даже при использовании нерусифицированной версии. Практически каждое из окон настройки имеет небольшое превью, где наглядно отображается характер вносимых изменений, плюс все настраиваемые параметры сразу же применяются и к главной сцене. Вся работа ведётся путём параметризации либо лестницы в целом, либо отдельных площадок и пролётов, либо и вовсе каждой ступени по отдельности.

Программа Staircon — очень и очень неплохой вариант даже для разового применения. Несмотря на обилие функций, этот продукт достаточно просто освоить, даже при использовании нерусифицированной версии. Практически каждое из окон настройки имеет небольшое превью, где наглядно отображается характер вносимых изменений, плюс все настраиваемые параметры сразу же применяются и к главной сцене. Вся работа ведётся путём параметризации либо лестницы в целом, либо отдельных площадок и пролётов, либо и вовсе каждой ступени по отдельности.

В программе есть три основных вида: общий план, эскиз и трёхмерная модель. Переходя последовательно от одного к другому, пользователь настраивает сначала параметры лестничного кармана, затем общую конфигурацию лестницы, для чего есть несколько десятков встроенных шаблонов. И, наконец, работа завершается проработкой мелких деталей, таких как ограждения или поручни, и выбором материалов (включая металл и стекло).

В итоге пользователь получает конструкторскую документацию, список деталей и материалов, либо рендер визуальной сцены с вполне приемлемым качеством.

Sketch Up

Софт был разработан в 2000 году, чтобы сделать изучение 3D-моделирования увлекательным. Он прост в освоении, имеет простой интерфейс и предлагает бесплатную пробную версию, которая поможет узнать основы проектирования мебели, домов, квартир.

SketchUp предлагает:

Готовые проекты, которые создали другие пользователи;
Возможность с нуля оформить дизайн интерьера и экстерьера;
Большой каталог объектов, материалов и готовых макетов;
Удобный просмотр макета. Пользователи могут легко превращать 3D-модели в 2D-презентации и предлагать клиентам виртуальный просмотр. Платформа интегрируется с приложениями VR, такими как Oculus и Microsoft HoloLens;
Поскольку SketchUp является веб-приложением, доступна планировка онлайн. Его можно открыть как на компьютерах Windows, так и на Mac из любого места;
Импорт и экспорт несколько типов графических файлов, просмотр 3D-модели на мобильных устройствах и использование неограниченного облачного хранилища.

У веб-приложения есть три платные версии: Shop, Pro и Studio. SketchUp Pro лучше всего подходит для дизайнеров интерьеров и позволяет пользователям планировать и разрабатывать точные 3D-модели, используя обширную библиотеку объектов с материалами, уникальными поверхностями и текстурами.

Интерфейс редактора SketchUp

Основные параметры лестниц

Стандартные размеры ступеней лестницы и размеры всех ее элементов строго регламентированы ГОСТ и СНиП. В них отображены как минимально допустимые значения, так и максимальные. В зависимости от вида и назначения конструкции, размеры могут меняться.

Угол наклона лестничной конструкции для дома не должен превышать 45 градусов, при большем наклоне будет тяжело и небезопасно подниматься по лестнице. Для общественных зданий угол наклона установлен в 30 градусов. Чем ниже угол наклона, тем больше места необходимо для установки конструкции.
Стандарты наклона различных типов лестниц

Оптимальная ступенька состоит из двух элементов: проступи (представляет собой горизонтальную часть ступени, на которую мы ставим ногу) и подступенка (вертикальная поверхность, поддерживающая проступь). Высота подступенка и есть высота ступеньки.
1. Подступенок.2. Проступь.

Нужно высчитать размер шага каждого члена семьи и определить оптимальное среднее значение. Обычно эти параметры варьируются в пределах от 55 до 65 см.
Размер шага среднестатистического взрослого человека.

При возведении лестничной конструкции следует помнить, что ширина марша должна быть подходящей для комфортного подъема по ней двух человек одновременно. Винтовая же лестница не может быть настолько широкой и предназначена для подъема/спуска одного человека.
В большом доме главная лестница может быть довольно широкой.

Глубина проступи маршевой и винтовой лестницы различается

Так, прямая лестница имеет ступеньки одинаковой глубины, а у винтовой они сужаются у опорного столба, который держит всю конструкцию винтовой лестницы.
Соблюдение стандартов размеров особенно важно для винтовых конструкций. Оптимальная высота ступенек не должна быть слишком низкой/высокой, что может стать причиной падения, не комфортного спуска и подъема

Это особенно актуально для жилых домов.
Очень важно также, чтобы все ступени были одинаковой высоты.

Оптимальная высота ступенек не должна быть слишком низкой/высокой, что может стать причиной падения, не комфортного спуска и подъема

Это особенно актуально для жилых домов.
Очень важно также, чтобы все ступени были одинаковой высоты.. Чтобы построить удобную и прочную конструкцию, следует правильно рассчитать все необходимые величины

Чтобы построить удобную и прочную конструкцию, следует правильно рассчитать все необходимые величины.

Инженерный софт для расчета лестниц

Профессиональные инженеры, в качестве программ для проектирования лестниц на русском языке, используют универсальные продукты. Наиболее часто в проектных компаниях используются: ArchiCad, AutoCad и Лира.

Кроме моделирования общей конструкции программы позволяют подобрать необходимый для строительства материал, учесть его количество, рассчитать затраты на проведение работ и подготовить техническую документацию. Поскольку к каждой лестнице необходим индивидуальный подход, общестроительные программы идеально подходят для проектирования любых типов конструкций.

Они одинаково хорошо делают расчет металлической лестницы, чертеж деревянных лестниц и бетонных маршей. Для пользователя софт не простой, требует специфических знаний и навыков.

вывод полученного чертежа на печать;
подбор материала, из которого будет выполнен подъем на второй этаж;
расчет стоимости материалов;
огромная база шаблонов и вспомогательных элементов.

С помощью онлайн-программы для расчета параметров лестниц можно получить значения для всех основных их видов.

Самой простой моделью будет прямая лестница на косоурах. Для ее расчета нужно указать следующие параметры:

высоту (расстояние от пола до потолка) – х;
ширину проема (длину проекции всей конструкции на поверхность пола) – y;
толщину ступенек – z;
выступ степеней, если предусмотрен – f;
минимальную ширину косоура – h;
расположение первой ступени относительно уровня пола второго этажа – Sp;
направление подъема (левостороннее или правостороннее);
примерное количество ступеней.

Введя все необходимые данные, можно получить расчет таких значений, как ширина и высота ступеней, их глубина, угол наклона конструкции, длину косоуров или тетивы. Программа покажет, какие показатели вписываются в стандарты, а какие выходят за пределы, и насколько удобной получится в итоге лестница, укажет, какие изменения нужно внести. Аналогично можно узнать параметры прямой лестницы на тетивах.

Существуют определенные виды лестниц, которые можно рассчитать

Программа расчета лестниц поможет сделать расчет двух- и трехмаршевых конструкций с пролетами и поворотными ступенями. Такие подъемы с забежными ступенями или переходными площадками могут выполняться с поворотом на 90 или 180 градусов.

Для лестниц с несколькими маршами нужно определить высоту каждого из них. Она может быть одинаковой для всех лестничных пролетов или отличаться. Рассчитав параметры ступеней, обязательно продумать устройство переходной площадки. Значение ширины и длины такой площадки должно быть равно ширине марша, не менее 80 см. Длина переходного элемента может быть равна ширине при повороте на 90 градусов, а может быть в несколько раз больше, когда проектируется разворот на 180 градусов.

При расчете параметров ступенек винтовых лестниц нужно учитывать, что для удобного перемещения их высота должна быть меньше, чем при проектировании маршевых конструкций.

AutoDesk Homestyler

AutoDesk Homestyler – любительская программа для визуализации будущего интерьера квартиры. Она подойдёт, если вы хотите примерно представить внешний вид жилища после ремонта, но черчение по точным размерам в ней выполнить проблематично. Зато софт не обязательно устанавливать на компьютер, вы можете работать прямо из браузера. Единственное, что для этого потребуется – создание учётной записи или наличие аккаунта в Facebook. В программе доступны готовые шаблоны и моделирование с нуля, каталог архитектурных элементов, мебели и отделочных материалов. Готовый проект можно оценить по реалистичным фото.

Интерфейс AutoDesk Homestyler

Разработка плана здания

План первого этажа дома с устройством лестницы в холле

Лестница – это составляющая часть любого сооружения, высота которого более одного этажа. Поэтому прежде всего необходимо составить план лестницы на чертеже первого этажа, и определить ее отметку на втором этаже. Это даст возможность выбрать тип конструкции, ее габариты.

План – это горизонтальная проекция среза этажа на плоскости. На нем указываются:

Габаритные размеры здания;
Расположение всех комнат этажа с указанием их внутренних размеров;
Размещение лестничного марша;
Места установки окон и дверей, размеры проемов для них;
Толщина несущих стен, перегородок и колонн.

При составлении плана всего здания необходимо соблюдать определенные правила:

Внизу плана располагается главный фасад;
При размещении на одном листе планов нескольких этажей, их следует вычерчивать сверху вниз или слева направо, по возрастанию номеров этажей;
На плане указываются тонкими линиями направление открывания дверей;
Лестничный марш дополняется стрелкой, которая указывает его уклон снизу-вверх: внизу марша всегда начало стрелки.

Терминология

Перед тем, как сделать чертеж лестницы, стоит познакомиться с названием разных моделей и составляющих элементов конструкций.

Тип лестницы	Особенности
Маршевая	Изображение лестниц на чертежах имеет вид прямых линий.
Винтовая	Внешний вид этой лестницы — круг, в центре которого расположена опорная стойка.
Спиральная	Чертеж спиральной лестницы отличается от винтовой. В этом случае ее габариты описываются окружностью, внутренняя опора которой расположена не в геометрическом центре конструкции, а на некотором удалении от него.
Лестница на второй этаж с поворотами	Чертеж лестницы с поворотом отличается наличием двух маршевых участков, между которыми расположены забежные ступеньки или промежуточные площадки.
Модульная	Такие лестницы сборные — чертеж включает несколько одинаковых конструктивных элементов.
Больцевая	Несущим каркасом конструкции служат стальные элементы, которые связывают ступеньки между собой — больцы.
Пожарная	Чертежи готовых лестниц пожарных отличаются от обычных маршевых конструкций, размерами и углами наклона. Они могут быть вертикальными, как на фото.

Помимо назначения и внешнего вида, лестницы различаются материалами для их изготовления. Это могут быть:

Железобетон;
Металл;
Дерево;
Стекло;
Натуральный или искусственный камень (подробней читайте тут);
Керамика;
Некоторые виды пластика.

Элементы конструкций

Перед тем, как изобразить лестницу на чертеже, необходимо правильно выбрать ее составляющие элементы.

К ним относятся:

Лестничный марш — это прямой участок конструкции;
Проступь, представляет собой горизонтальную поверхность ступеньки;
Подступенок – вертикальная часть конструкции, которая подпирает проступь;

Косоур — опорный элемент, сверху которого размещаются ступеньки. Обычно их в конструкции два, но некоторые изделия имеют один элемент;
Тетивы. Это балки, в которые ступеньки врезаются, а не опираются на них;
Промежуточная площадка — горизонтальный участок, расположенный между двумя маршами;
Ступеньки забежные — это альтернативные элементы площадки между маршами, имеющими трапециевидную форму;
Просвет — расстояние от ступеньки до элементов, расположенных над головой;
Средняя линия. Это виртуальная линия, вдоль которой один человек поднимается или спускается. Для винтовой модели средняя линия несколько смещается к более широкому торцу ступеньки.

Обозначение конструкций на чертежах

При разработке проекта дома с лестницей, конструкция марша условно обозначается, как на рисунке. При этом кружочком отмечается низ изделия, а стрелкой – верх.

Обозначение на чертежах лестниц

Помимо формы, на чертеже условно изображается и материал изготовления.

Например:

Дерево в поперечном разрезе штрихуется круговыми и радиальными линиями, которые имитируют годовые кольца древесины и радиальные трещины на ней. В продольном разрезе рисуются продольные линии, имитирующие текстуру. Если в линию разреза материал лестницы не попадает, он не штрихуется;
Железобетонные лестницы на чертежах изображаются в сечении кружочками неправильной формы между диагональной штриховкой;
Металлические конструктивные детали в разрезах штрихуются диагональными линиями под углом 45°. Если лестницы и их чертежи имеют очень мелкий масштаб, а толщина элемента менее 2 мм, они имеют сплошную заливку.

Программы для проектирования

Технологии не стоят на месте и сегодня можно найти специальные компьютерные программы для проектирования лестниц. Они легко решают задачи моделирования конструкций любой сложности. С помощью таких программ можно не только сделать проект инженерной конструкции, но и увидеть постройку в 3D-изображении. Сейчас программы для проектирования настолько усовершенствованы, что воспользоваться ими может не только профессиональный дизайнер, но и обычный пользователь. Пользоваться программами можно как онлайн, так и скачать и установить их на компьютер.

Самыми популярными для скачивания программами на сегодняшний день являются следующие.

Consultec Staircon. Одна из самых известных программ для проектирования лестниц. Системные требования минимальны. Языки интерфейса английский и русский. Программа предназначена для проектирования, контроля изготовления, составления сметы. Поможет подобрать оптимальные материалы для определенных конструкций. Присутствует 3D-визуализация проекта. Проста в использовании, позволяет быстро отредактировать проект. Очень широкий выбор конструкционных деталей, можно сделать лестницу на любой вкус. Программа имеет четкую и понятную структуру, легкое руководство и помощь в проектировании. Она была разработана специально для промышленности, которая специализируется на изготовлении лестниц. Для изготовления проекта потребуется лишь несколько параметров размеры рассчитываются автоматически в различных режимах. На чертежах их можно изменять и дополнять.
StairDesigner. Это универсальна программа для проектирования лестниц. В ней возможен просмотр 2D и 3D-изображения. С ее помощью можно проектировать лестницы не только для жилых помещений, но и для промышленных зданий. Проектирование включает использование всех составляющих: перила, ступеньки, косоуры, балясины и другие. Проект составляет с учетом материалов и их свойств. В этой программе можно спроектировать изделие любого типа, от простой прямой до винтовой. Также можно создать лестницу нестандартной формы. Программа учитывает все строительные нормы. Также есть функции оптимизации формы лестницы, ступенек, перил. Опции контроля позволяют следить за тем, чтобы ступеньки не были слишком крутыми или маленькими, занимали большую площадь или располагались под большим углом. Таким образом, проектируя лестницу в этой программе можно быть уверенным в удобстве ее использования. На любом этапе проектирования можно увидеть ее в 3D-изображении. Недостатком этой программы является то, что языки интерфейса – английский и немецкий, нет русского.
Compass Staircase. Эта программа соответствует всем возможным требованиям. С ее помощью можно подчеркнуть все детали конструкции и проектировать ее по своим индивидуальным параметрам. Очень широкая библиотека конструкционных деталей. В программе возможен вывод на печать чертежей в масштабе 1:1. независимо от типа лестницы программа предлагает разнообразные решения проектирования даже для сложных конструкций. Возможно комбинирование различных форм и деталей с целью получить идеальный результат. Преимуществом является удобный интерфейс с возможностью русифицирования. Программа позволяет проектировать лестницы за минимальное количество времени.

Каждую из этих программ можно бесплатно скачать на многих сайтах.

Кроме программ, которые можно установить на компьютер, есть и такие, что позволяют проектировать онлайн. Самыми известными из них являются Лесенка.com и Расчет лестницы WeBsr. Для проектирования в этих программах нужно минимальное количество параметров. После ввода размеров в течение нескольких минут можно получить проект будущей лестницы. Кроме того, возможен расчет стоимости изготовления.

Таким образом, проектирование с использованием компьютерных технологий становится легким и увлекательным процессом, с которым справится любой пользователь.

Видео описание

Пример расчета лестницы можно подсмотреть в видео:

Трехмаршевые с поворотом на косоурах. Делаются с поворотом 180°. Важным показателем является стойкость, нагрузка на конструкцию может меняться. Изначально определяются основные показатели строения, уточняется высота марша, и затем просвет верха конструкции. После этого вычисляется количество подступенков и проступей.

Винтовые. Ступени располагаются по кругу, внутри опора, радиус круга равен длине ступеней. Абсолютно все ступени могут быть поворотными, соотношение узкая/широкая стороны 10/25 см. Высота ступеней определяется аналогично маршевым конструкциям. Во время расчетов надо учитывать размеры пролета, ступеней, опоры, форму ступеней (узкая/широкая части 20/40 см)

Максимум внимание уделяется виткам конструкции, которые должны быть в два раза больше величины диаметра.

Прямая на тетивах. Расчет основывается на длине шага, что позволит уточнить глубину ступеней и уклон

Нехватка глубины компенсируется выступами.

Спроектировать лестницу и создать ее трехмерную модель можно и без установки программ, имея лишь подключение по сети интернет. Для этого используют онлайн программы для моделирования.

Зачастую, для построения требуется указать:

Тип лестницы (прямая или криволинейная);
Размерные характеристики проема (длина, ширина);
Ширину и длину конструкции;
Желаемое количество ступеней (если конструкция предполагает, то и число забежных и нижних ступенек).

Помимо наглядного результата, некоторые онлайн конструкторы выводят текстовые рекомендации (например, “лестница ЛС-225м подходит для подъема на высоту от 2,7 до 2,8 метров”) и строительные чертежи конструкции с указанием всех размерных величин в метрической системе, общим количеством ступеней, наименованием материала изготовления.

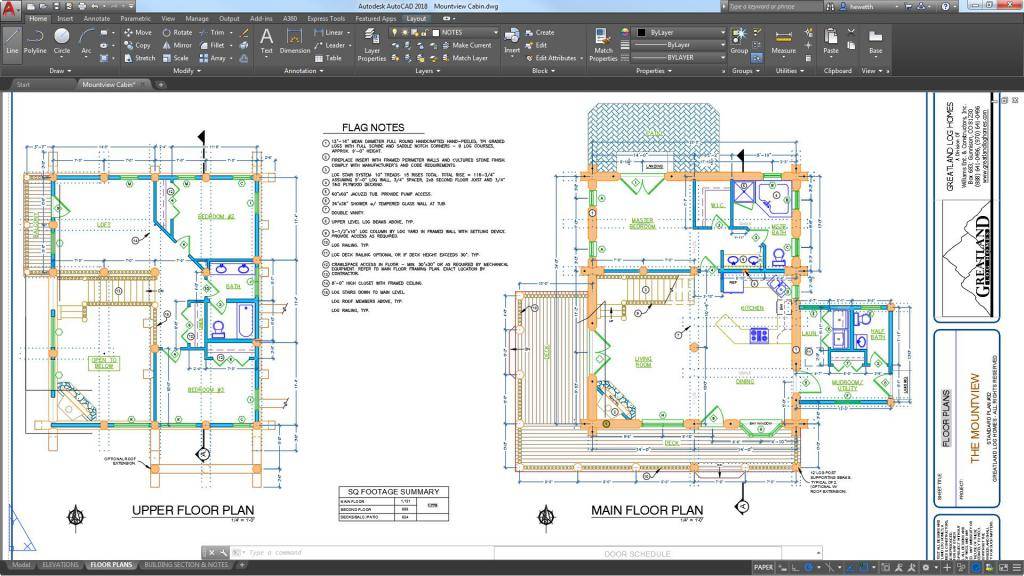

AutoCAD

Это уже целый комплекс от известного разработчика AutoDesk для решения любых задач из области строительного проектирования. Если необходимо комплексное моделирование зданий и сооружений, то лучше «Автокада» программы не найти. Но когда нужен проект только лишь для лестниц, то получается, что здесь мы, что называется, палим из пушки по воробьям. Потому как применять такой мощный, эффективный, а вместе с тем и дорогой инструмент для чего-то одного непрактично.

Тем не менее многие в силу разных причин используют «Автокад» именно для проектирования лестниц. Благо огромнейшая библиотека всевозможных элементов и пресетов этому способствует. Здесь есть все, чтобы создать профессиональный проект любой сложности: угловые, забежные, винтовые и прочие виды лестниц. Также стоит отметить, что моделирование происходит так же, как и в предыдущих случаях, – с учетом строительных норм и требований.

Что касается интерфейса, то он полностью русифицирован, а для новичков предусмотрена внушительная справочная система. Более того, на сайте разработчика и на том же «Ютубе» есть масса обучающих материалов, если вдруг возникнут какие-то сложности. Программа понятна профессионалам, но случайным пользователям она “не рада”. Последним придется хорошенько посидеть над описанием и видеоуроками. Во всем остальном «Автокад» – это идеальный инструмент для проектирования всего и вся, в том числе и лестниц.

ARCHICAD

Наличие бесплатной/учебной версии:

для студентов профильных вузов на весь срок обучения доступна полнофункциональная учебная версия.

Применение:

эскизное проектирование, рабочая документация, сметная документация, трехмерная визуализация, анимация, верстка планшета.

ARCHICAD — мощный BIM-инструмент для архитекторов. Проектируете в интуитивно понятной среде, при этом на выходе получаете самую подробную документацию.

Чаще всего выбор той или иной программы определяет учебный процесс: вы знаете и используете то, что вам преподают. Но затем, практически всегда, начинается этап самообразования и появляются соответствующие вопросы. У программы интуитивно понятный интерфейс? Она востребована у работодателя? Много ли бесплатных видеоуроков?

Положительные ответы на все эти вопросы я нашла в ARCHICAD — программе, в которой дополнительные функции не вселяют ужас, а сложные расчеты выполняешь за 3-4 клика мышкой. Пока мы учимся, некоторые строительные процессы не до конца нами поняты, но знание ARCHICAD на 200% даёт уверенность, что BIM — это уже настоящее, и освоение этого инструмента — правильный путь для тех, кто хочет стать востребованным специалистом.

Преимущества создания BIM-проекта становятся очевидными в ситуациях, когда необходимо внести изменения в модель. При использовании отдельных 2D-чертежей изменения вносятся на всех листах: переделываются планы, разрезы, фасады, проекции, сметные ведомости. Это колоссальный объем работ. В ARCHICAD создается единая модель, на основе которой строятся все проекции. Следовательно, при изменении модели коррективы будут отображаться на всех созданных чертежах. Невозможно представить ситуацию, когда в ARCHICAD фасад не соответствует плану, а разрез построен неверно.

Фрагмент конкурсных работ на BIM PROJECT, которые показывают использование ARCHICAD

Высоцкий пел: «Я не люблю фатального исхода…» А я не люблю, как в старые добрые времена, считать окна и стены, выискивая их на чертеже, чтобы вывести документацию. За меня эту работу выполнит ARCHICAD, к тому же без ошибок. Моё мнение — такую правильную лень должен проповедовать любой архитектор. Когда я участвовала в Worldskills, у нас было около 3 часов на вывод всех чертежей для проектного предложения. И в этой ситуации, когда дорога каждая секунда, оптимизация рабочего процесса была крайне необходима. Вручную считать экспликации и создавать таблицы никто не запрещал, но сдать модуль вовремя без использования интерактивных каталогов мы бы не смогли.

Вывод: лучше один раз научиться пользоваться каталогами — и быть самым счастливым архитектором на всю оставшуюся профессиональную жизнь!

Также не могу не упомянуть про поддержку IFC-формата. Industry Foundation Classes (IFC) — формат данных с открытой спецификацией, которая не контролируется ни одной компанией. Был разработан для упрощения взаимодействия в строительной индустрии. Используется как формат для информационной модели здания (Building Information Modeling).

ARCHICAD обладает гибкими настройками импорта: все элементы, предусмотренные в программе, обладают свойствами стандарта IFC. Если понадобится смежникам произвести расчет конструкций, например, в ЛИРА-САПР, вам достаточно будет только настроить IFC-схему. Раньше для этого переносили модель по 2D-чертежам и тратили на это минимум недели две.

Бонусы:

1. Удобный функционал для создания взрыв-схемы через использование инструментов «3D-cечение» и «3D-документ»:

2. обучающие видеоуроки на официальном YouTube-канале разработчика «GRAPHISOFT Россия» (с этих видео я начала изучение ARCHICAD), здесь же можно почерпнуть много знаний о проектировании от ведущих российских бюро.

Разрезаем наш великий проект через 3D-сечение, применяем «вид проекции аксонометрия» — потому что модно. Создаем 3D-документ, настраиваем перья и графическую замену, помещаем сохраненный вид на лист. Повторить столько раз, сколько этажей. Готово. Ваша взрыв-схема готова, в вы — восхитительны!
