Монтаж канализационных труб своими руками: установка, сборка в частном доме, перепад труб, как собрать, правила монтажа, правильный монтаж на фото и видео

Отчего зависит глубина закладки канализационных труб

Чтобы правильно заложить канализационные трубы достаточно знать эти параметры:

Глубина промерзания почвы. Как было указанно выше, определение этого параметра не составит труда. Глубина установленного септика

Очень важно, так как ото этой цифры будет зависеть вся система. Уклон трубопровода

Определяется после двух вышеописанных параметров. Глубина, на которой начинаются грунтовые воды.

Все эти параметры помогут определиться с глубиной залегания трубопровода, который при нормальных условиях и не слишком суровых зимах составляет 80 см от поверхности земли. Но для лучшей уверенности, закапываться надо на 10 см глубже

Также при прокладке трубопровода особое внимание нужно уделить утеплению

При установке септика следует знать, то этот элемент должен находиться в самой нижней точке, чтобы к нему был быстрый доступ сточных вод. Септик, по современным нормам нельзя закапывать глубже чем 3 м. Он может быть выполнен из металла или пластика, сейчас некоторые производители занимаются изготовлением и продажей готовой продукции. Чаще всего септики выкладывают из кирпича или других похожих материалов.

Глубина закладки трубопровода очень влияет на конечную стоимость строительных работ. Для прокладки канализации для частного дома очень редко применяют серьёзную технику, все траншеи и ямы, чаще всего, выкапывают вручную. Если закладывать трубы на серьёзную глубину, то стоимость может увеличиться в несколько раз, поэтому следует правильно рассчитать все параметры.

Ширина траншеи для укладки полиэтиленовых труб (пнд)

При выборе ширины траншеи для прокладки полиэтиленовых труб, необходимо определить ширину, обеспечивающую наибольшее удобство при укладке и соединении труб ПНД. При прокладке трубопроводов для водоснабжения и канализации необходимо выбрать ширину траншеи на 40 см больше внешнего диаметра полиэтиленовой трубы. Если дно вырытой траншеи имеет плотный или твердый слой грунта необходимо перед прокладкой полиэтиленовых труб присыпать дно траншеи песком, так называемой постелью из песка, толщиной примерно в 10 см. При прокладке длинных полиэтиленовых труб и создания траншей цепным экскаватором, можно уменьшить ширину траншеи.

Особенности прокладки канализации в земле

Отвод воды в грунте необходим для обеспечения вывода использованной жидкости в сточные колодцы. В данных инженерных сооружениях системы производится чистка и фильтрация сточных вод, и в зависимости от устройства канализационной системы, повторное их использование или вывод за пределы участка.

Технология прокладки канализационных труб в земле требует уделять повышенное внимание материалам водоснабжающих коммуникаций и принципу их установки. В особенности большую роль играет уклон

В СНиП указывается, что уклон составляет два сантиметра на каждый погонный метр трубопровода.

Коротко о главном

В решении вопроса о том, как провести канализацию в дом, необходимо прежде всего учитывать правила обустройства, включающие:

Особенности проектирования и возможные проблемы.
Разновидности систем и их применимость в частном случае.
Перечень главных компонентов.

Также важно знать, что основными факторами, влияющими на проектирование, являются – правильные замеры, расчет параметров труб и способы повышения эффективности. Несмотря на то, что монтаж системы лучше доверить специалистам, владельцу жилища не лишним будет знать о основных этапах работ, их последовательности и особенностях

Сначала выполняется расчет сливного резервуара, затем производится его установка и подводка внешней трубы к дому, далее согласно проекта создается внутренняя обвязка и объедение сливов. В завершении подключаются и проверяются сантехнические приборы.

Оценок 0

Порядок работ при создании наружной канализации

Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов. Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Обратите внимание! Даже идеально прямую канализацию необходимо снабжать смотровыми колодцами каждые 25 метров

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции

При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

При определении глубины прокладки труб наружной канализации следует учесть уровень промерзания почвы, необходимый уклон, а также глубину, на которой трубы будут подключены к очистным сооружениям

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время. Согласно правилам прокладки канализационных труб, минимальная ширина траншеи определяется как диаметр трубы плюс по 20 мм с каждой стороны для труб. Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно.

После того, как план составлен и все факторы учтены, приступают к выполнению работ. Для монтажа наружной канализации следует:

Выкопать траншею подходящего размера.
Уложить на дно песчаную подушку толщиной примерно 50 мм.
Тщательно утрамбовать дно траншеи.
Уложить и соединить канализационные трубы.
Подключить их к внутренней канализации и к септику.
Проверить работу системы и убедиться в ее герметичности.
Засыпать песком пространство по бокам труб, послойно его утрамбовывая.
Засыпать канализацию сверху.

Обратите внимание! Слой песка или грунта, уложенный поверх канализационных труб, утрамбовывать не нужно. Практический опыт устройства наружной канализации представлен в следующем видеоматериале:. Практический опыт устройства наружной канализации представлен в следующем видеоматериале:

Практический опыт устройства наружной канализации представлен в следующем видеоматериале:

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

количество стыков и поворотов должно быть минимальным;
все раструбы нужно направлять навстречу движению стоков;
нельзя укорачивать раструбы и фасонные элементы;
следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

На дно траншеи для канализационной трубы следует уложить и тщательно утрамбовать песчаную подушку. Трамбуют также песок, который засыпают по бокам, но песок и грунт над трубой утрамбовывать не следует

Прокладка водопроводных труб в земле

После того как траншея вырыта, приступают к подготовке дна для укладки водопровода:

Насыпается песчаная подушка высотой слоя 20 см. Песок проливается водой и тщательно трамбуется.
В месте завода в дом (чаще всего это фундамент) просверливают отверстие нужного диаметра. Для скважин необходимо сделать отверстие под ввод в шахте колодца.
На песчаное дно укладывается труба, сверху засыпается грунт и тщательно трамбуется место прокладки водопровода.

Рядом с коммуникацией можно проложить греющий кабель или теплоизолировать его непосредственно перед укладкой в траншею. Процесс укладки водопровода будет одинаков для любого типа труб, различие заключается лишь в глубине вырытой траншеи для каждого региона.

Регион	Северный	Южный	Средняя полоса
Глубина прокладки	3-3,5 м	1,2-1,5 м	2,3-2,5 м

Закладку водопроводной системы рекомендуется производить не менее чем на 0,5 м ниже глубины промерзания почвы. Грунт нежелательно засыпать на уложенную ветку, чтобы не повредить ее – сначала землю обсыпают с боков трубопровода, трамбуя и уплотняя ее щебнем мелкой фракции. Уплотняющий слой рекомендуется укладывать в котловане на расстоянии в 5 см от выступающего края водопровода, чтобы потом засыпать его землей.

Какие трубы подходят для прокладки в земле

Для систем водоснабжения подходят изделия из пластика или оцинкованные. Первые являются долговечными, однако с течением времени их оцинкованный слой истирается и они начинают ржаветь. Вторые имеют меньший срок эксплуатации, но у них повышенные антикоррозийные свойства и они меньше подвержены образованию засоров.

Пластиковые делятся:

на полиэтиленовые;
на полипропиленовые;
на поливинихлоридные.

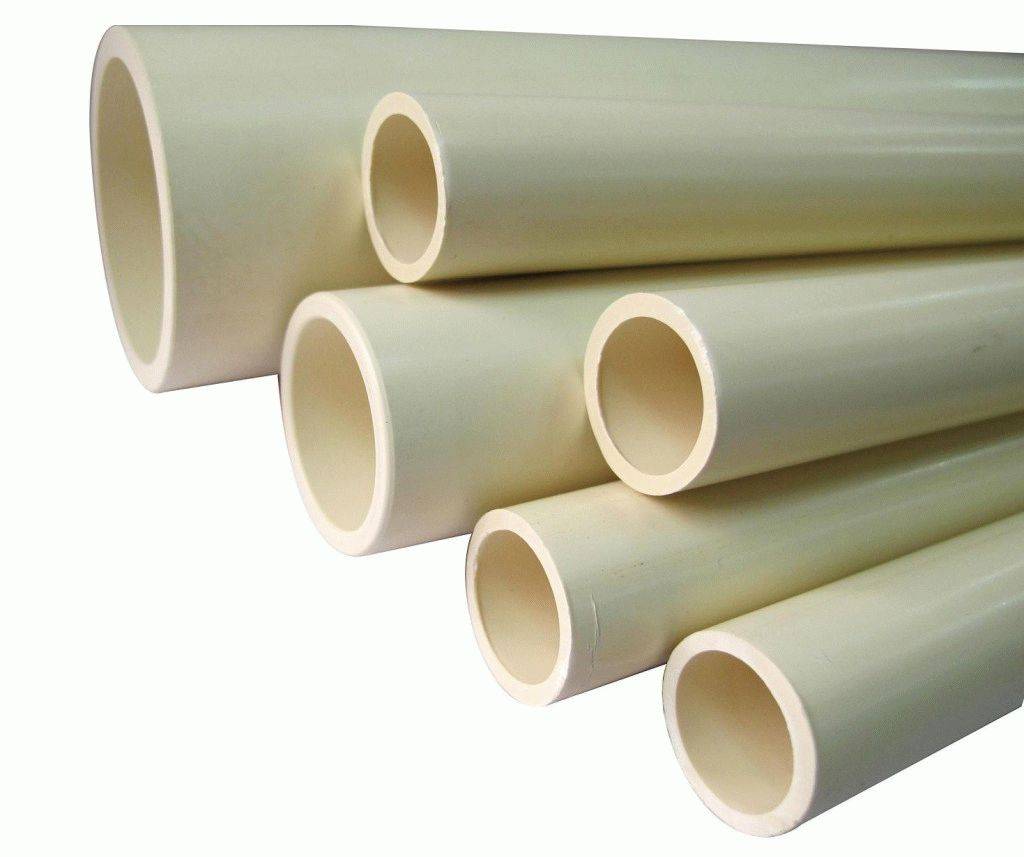

Полимерные трубы.

Что касается диаметра водопровода, то тут следует учитывать протяженность прокладки и среднюю скорость движения воды – до 2 м/с.

Прокладка полипропиленовых труб

Их укладывать своими руками можно с помощью фитингов (фасонных частей) или сваркой. В первом случае монтаж ведется непосредственно при укладке труб в траншею, во втором – предпочтительнее трассовым способом. Это значит, что нужно сварить отдельные секции и монтировать их непосредственно на стройплощадке, аккуратно укладывая в землю и не нарушая радиуса их изгиба.

Время нагрева пластика – от 9 до 12 секунд в зависимости от диаметра изделия. Необходимо после сварки систему проверять на прочность несколько суток и только потом засыпать траншею землей.

Прокладка водопроводных труб из стали

Стальные системы прочнее пластиковых, поэтому их можно укладывать непосредственно в котлован на естественное основание. В остальном процесс укладки аналогичен с монтажом водопровода из пластика.

Особенности прокладки труб для горячего водоснабжения

В этом случае большое значение имеют параметры воды, поэтому рекомендуется использовать изделия из полипропилена маркировки PN20 или PN25. Эти модели имеют в своем составе армирующий слой теплоизоляции. При течении по таким трубам вода не подвергнет их деформации.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров. Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею , которая имеет свои нюансы.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Как правило, на всей протяженности магистрали для отвода нечистот и стоков имеются изгибы и повороты – именно они чаще всего становятся причиной выхода из строя канализационной сети и доставляют серьезные неприятности владельцам частных домов.

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков. Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.

После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев. Запрещается использовать для этой цели твердые фракции или камни, размер которых превышает 30 сантиметров, поскольку они могут повредить канализационные трубы из пластика.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

непременно соблюдать величину наклона трубопровода;
минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.

При небольшой протяженности канализации уложить ее можно своими руками. Укладка канализационных труб при монтаже наружной системы канализации не доставит вам больших затруднений: главное правильно произвести расчет финансов и подбор необходимых материалов, применяемых при монтаже. При обустройстве большого дома с выводом в централизованную систему наилучшее решение — это обратиться в компанию и пригласить специалистов.

Начинать работы следует с разработки проекта:

Желательно чтобы траншея была без изгибов и поворотов, наилучшее решение – это прямой трубопровод;
В любом случае на расстоянии через каждые 20 метров нужно устанавливать ревизионный колодец.

Сколько стоит работа?

Стоимость работ вручную по копке траншеи будет выше, чем при механизированном труде. Например, средняя цена за 1 куб вырытого грунта составит от 1000 до 2000 рублей при ручном труде. Если рытье будет происходить с помощью бульдозера – цена снижается в несколько раз. Ориентировочная стоимость копки бульдозером – от 300 до 400 рублей за 1 куб.

Стоимость монтажа канализационной системы зависит от диаметра трубопровода, а также способа устройства канализации. Например, использование труб из высокопрочного чугуна диаметром 200 мм обойдется в 32000 рублей за погонный метр с учетом материалов. При этом работа с трубами из железобетона обойдется на 20% дешевле.

Прокладка наружной канализации: обзор этапов процесса

Сама процедура прокладки канализационной сети любого типа предполагает последовательное выполнение следующего плана работ:

Выбираем канализационные трубы для укладки в землю

Пластиковые канализационные трубы

На данном этапе нужно подобрать диаметр и дину трубы. С длиной все просто – она равна расстоянию от фанового отвода до ввода в коллектор или септик. Диаметр трубы подбирают исходя из предполагаемого объема стоков. Однако на самом деле вам придется выбирать между 110 миллиметрами и 150 (160) миллиметрами. Это типовые размеры бытовых канализационных труб. Если вы планируете построить промышленную магистраль, то диаметр начнется от 400 миллиметров.

Кроме того, нужно выбрать и тип «трубного» материала. Обычно это поливинилхлорид (гладкие трубы) или полипропилен (гофрированные трубы). Изделия из ПВХ менее долговечны, но обойдутся дешевле ПП-труб.

Определяем уклон канализационной трубы

Такой уклон гарантирует течение жидкости по трубопроводу под действием гравитационных сил. То есть, система будет отводить стоки в безнапорном режиме.

Проводим земляные работы

Глубина траншеи под канализацию должна соответствовать уровню промерзания грунта. Иначе система перемерзнет в зимнее время.

Укладка канализационных труб в землю

Поэтому ввод в канализационную магистраль (отвод от фановой трубы) погружают в грунт на 1,2-1,5 метра. Глубину вывода определяют исходя из 2-сантиметрового уклона (на погонный метр трубопровода).

В итоге, на данном этапе роется траншея, дно которой уходит к точке водосбора под уклоном. Причем ширина траншеи равняется 50-100 миллиметрам. А ее стены, после заглубления до отметки один метр, укрепляются щитами и распорками. Отобранный грунт складируют на особом участке, он пригодится за заполнения траншеи после монтажа трубопровода.

Канализационный колодец

Протяженные участки канализационной магистрали оборудуют колодцами, стенки которых укрепляют бетонными кольцами. Дно колодца совпадает с глубиной залегания траншеи или опускается ниже этой отметки (недостающую часть грунта можно подсыпать).

На этом же этапе роется котлован под септик или бункер хранения отходов. Отобранный грунт удаляют с площадки и утилизируют. Он не пригодится для подсыпки. Ведь отобранный объем заполнит конструкция септика или бункера.

Кроме того, на этом же этапе можно заняться прокладкой траншей для дренажной системы автономной канализации.

Укладка труб канализации в траншею

Прокладка канализационных труб

Монтаж трубопровода ведется мерными отрезками (по 4, 6 или 12 метров), которые соединяются в раструб. Причем на дно траншеи лучше настелить слой песка, толщиной 10-15 сантиметров, он избавит линию от возможных колебаний грунта, спровоцированных деформацией пучения.

Укладка осуществляется раструбами вверх, то есть, на пути потока первым должен быть раструб, а гладкий торец – располагается под уклоном. Поэтому сборку ведут от отвода фановой трубы по направлению к септику.

Завершив сборку, трубу засыпают крупным песком, после чего траншею заполняют отобранным грунтом, оставляя на поверхности бугорок, который «просядет» следующей весной, после того, как грунт «уляжется». Остатки грунта утилизируют.

Ввод в эксплуатацию

Перед засыпкой траншеи было бы неплохо проверить герметичность стыков и пропускную способность трубопровода. Для этого можно обернуть раструбные участки газетой и слить в унитаз несколько ведер воды.

Если на газетах нет влажных пятен – система функционирует без нарушения герметичности трубопровода. Ну а пропускную способность можно оценить, сравнив объемы «введенной» и «выведенной» жидкости. Если до выхода «добралось» то же ведро воды, то в канализации нет застоев, и у вас не будет проблем с обслуживанием системы.

https://youtube.com/watch?v=pF7lwiahy0s

Укладка бетонных, железобетонных и керамических труб в траншею

Для укладки бетонных и железобетонных труб диаметром свыше 250 мм используются монтажные самоходные краны и трубоукладчики. Для ускорения процесса изделия предварительно соединяют в секции (звенья) по 2-5 штук. Фиксация горизонтального положения секций при опускании достигается использованием траверсы.

При намеченном соединении в раструб заранее устанавливается бетонный упор, на который опускается первое звено. Трубы подаются краном раструбом вперед так, как ведется ход монтажа, и против течения рабочей среды.

При фальцевых соединениях изделий диаметром 400-800 мм используют нанесенный на фальцы цементный раствор. При значениях диаметра, превышающих 1000 мм, весь периметр стыка заделывается пеньковыми прядями и затирается цементным раствором. На наружной стороне стыка устанавливается опалубка, укладывается арматурная сетка и наносится цементный раствор.

Укладка бетонных и асбестоцементных раструбных труб производится раструбом вперед

Заделывая стыки керамических труб, иногда прибегают к предварительной установке колец из битумной мастики на внутреннюю поверхность раструба и внешнюю поверхность гладкого конца. Поверхность колец конической формы смягчают, нанося растворитель или расплавленный горячий битум. Таким образом производится прочное и герметичное соединение холодным способом.

Прокладка водопровода под землей: советы

После определения глубины залегания коммуникации необходимо учесть ещё несколько важных моментов и особенностей такой прокладки. Рассмотрим их:

для водопроводов, которые транспортируют горячую воду, наиболее подходят металлопластиковые или армированные трубы. Ни в коем случае не рекомендуется приобретать для таких целей изделия из полипропилена (ПП);
организация теплоизоляции является обязательным мероприятием как для холодных, так и для горячих труб. Это позволит сохранить правильную температуру в трубопроводе;
при траншейной укладке труб желательно использовать неразъёмные стыки, так как монолитная конструкция в таком случае является наиболее правильным решением;
показатель грунтового покрытия на территории (которая часто затапливается) не должен превышать 1 м;
главный кран в вододоставляющей коммуникации должен быть смонтирован таким образом, чтобы к нему всегда был свободный доступ;
работы по прокладке водопроводной трубы под землёй можно двумя способами: траншейным и бестраншейным.

Для понимания вопроса рекомендуется изучить специфику обоих способов, так как они выполняются в разных ситуациях и отличаются своими особенностями и нюансами.

Устройство теплоизоляции

Иногда прокладывать трубопровод ниже уровня промерзания экономически или технически невозможно. В таком случае принимаются меры по его утеплению. Для чего это нужно? При проходе стоков по трубопроводу, они не полностью перекрывают его просвет. Зимой часть трубного сечения заполнена холодным воздухом. Влага испаряется с поверхности тёплых стоков и конденсируется на «потолке». В результате начинает образовываться слой изморози. Нарастая, он становится способен перекрыть просвет настолько, что в этом месте скорость протекания стоков замедляется, и оседают иловые отложения.

На практике используют два решения этой проблемы: обогрев и утепление участка ТП, проложенного в зоне действия отрицательных температур. Для утепления детали участка «одевают в шубу» из материалов с малой теплопроводностью. Существует две разновидности утеплителей, технология крепления которых различна:

формованные изделия (скорлупа),
рулонные изделия.

Если используются рулонные утеплители, то сначала в траншею укладывается слой утеплителя. Поверх укладывается собранный участок трубопровода. Его обёртывают рулонным материалом с небольшим нахлестом и крепят проволокой или синтетической лентой.

Формованные утеплители имеют внутренний диаметр, соответствующий диаметру труб, на которые надеваются перед укладкой в канаву. Сверху этот «сэндвич» обматывается гидроизоляцией, концы которой крепятся строительным скотчем.

Способ обогревания используется, если применение утеплителя не решает проблему. В таком случае используется греющий кабель, прокладываемый продольно. Он крепится алюминиевой лентой снизу к трубе. Подключается к сети антиобледенения или отдельному блоку питания.

В продаже имеются заводские изделия с утепляющим слоем. Есть изделия, в которых утепляющий слой дополнен обогревательными элементами. На монтаже нужно обеспечить качественную герметизацию стыков, чтобы проникающая вода не нарушила теплоизоляционные свойства «шубы».

Утепляют не только участки наружной канализации. Детали внутренней КС в неотапливаемых подвалах, также нуждаются в утеплении. Способы те же.

Устройство канализации частного дома

Частные жилые строения, в отличие от муниципального жилья, обладают индивидуальными особенностями. Поэтому схему канализации частного дома не всегда удаётся сопоставить с типовыми муниципальными проектами. Можно лишь заимствовать отдельные решения.

Городская муниципальная недвижимость в обязательном порядке оснащена внутренней канализацией с вентиляцией. Проекты же частного домостроения нередко исключают такой подход.

В результате нарушается важная функция эксплуатации канализации – блокирование выхода канализационных испарений во внутреннюю часть помещений.

Проекты современного жилья в частном секторе стараются по возможности реализовать с подключением бытовой канализации к централизованной магистрали. Автономные схемы, тем не менее, являются преобладающими в частных домах

Рассматривается вопрос вентиляции канализационных сетей, как правило, применительно к внутренним коммуникациям. Сюда относятся все линии стоков, смонтированных непосредственно внутри зданий.

При этом, исходя из классификации собираемых стоковых вод, канализационные системы подразделяются на три типа:

бытовые (хозяйственно-фекальные);
дождевые (ливневые);
производственные (промышленные).

Бытовые хозяйственно-фекальные коммуникации, в свою очередь, делят на централизованные и автономные системы. Многие проекты частных домов выполнены и выполняются под автономный тип.

Правда на современном этапе возведения частной жилой недвижимости её владельцы всё чаще стараются подключать домашнюю канализацию к централизованным линиям. Рекомендуем ознакомиться со всеми схемами локальной канализации загородного дома, популярными среди пользователей.

Внутренние бытовые коммуникации традиционно содержат следующие сантехнические приборы:

раковины и ванны;
унитазы, писсуары и биде;
душевые кабины.

Весь этот набор объединяет система трубопроводов, куда также входят вентиляционные стояки, коллекторы, подводки, обратные клапаны и прочие компоненты, призванные обеспечивать полноценную функциональность внутренней канализации.

Прокладка внутренней канализации

При использовании пластиковых изделий для внутренней канализации, чаще всего большая часть деталей монтируется в помещениях на открытом пространстве. Монтаж их не представляет сложности. Исключением являются детали канализации, прокладываемые в полу и в стенах. В принципе, для прокладки деталей ТП внутри дома соблюдаются те же правила, что и для прокладки наружной КС, так как стоки начинают формироваться внутри здания. Необходимо обеспечить должный уклон для самотёчной внутренней канализации и минимизировать количество поворотов и углов.

Для прокладки ТП внутри стен существует специальная технология, так как пластиковые трубы при нагревании расширяются. Если их просто вмуровать в стену, то расширяясь, они «потянут» за собой удерживающий их материал. В результате он начнёт трескаться и крошиться. Поэтому такую работу лучше доверить профессионалам.

Правильная прокладка канализационных труб в соответствии с проектом является условием, гарантирующим многолетнюю безотказную и эффективную работу всей системы канализации загородного дома.

Вентиляционная система канализации

При монтаже наружной канализации также стоит позаботиться и о вентиляции, которая поможет обеспечить следующее:

Выровнять давление;
Увеличить приток свежего воздуха;
Обеспечить бесшумную работу канализации;
Устранить неприятные запахи.

Многие владельцы домовладений игнорируют данный этап, что со временем приводит к неприятным последствиям, таким как снижение эффективности работы канализации и появление неприятных запахов. Решения в такой ситуации только одно обустройство вентиляции. По расположению вентиляционная система бывает двух видов: внутренняя и наружная.

Для обустройства вентиляции наружной канализации в большинстве случаев применяется фановая труба, которая служит продолжением внутреннего стояка. Она относится к внутренней канализационной системе. Чтобы такая труба работала эффективно, она должна быть выведена над крышей. Стоит учесть тот фактор, что размещать фановую трубу необходимо подальше от дверных проемов и окон. Кроме фановой трубы еще используется воздушный клапан, размещенный сверху стояка. Его монтаж намного проще фановой трубы и может быть выполнен в уже построенном и функционирующем доме. Сделать воздушный клапан можно также самостоятельно, используя подручные материалы. Эта довольно простая конструкция способна не только перекрывать движение теплого воздуха, но и защищать водопроводные трубы от изморози в холодное время года.

Монтаж инженерных сетей трубами ПНД

Траншейная прокладка инженерных сетей с использованием ПНД требует учета следующих обстоятельств:

площади территории, где будут вестись работы; характеристик грунта, наличия в нем твердых пород. Рыхлую почву укрепляют. При укладке в плотном и твердом грунте принято укладывать на очищенное дно траншеи утрамбованную песчаную подушку толщиной не менее 10 см. К ней может быть добавлен гравий мелких фракций; назначения объекта; глубины промерзания грунта

Это весьма важное обстоятельство, так как трубопровод ПНД полагается прокладывать хотя бы на 20 см ниже уровня максимального промерзания грунта, чтобы избежать повреждения системы. При невозможности требуемого заглубления приходится производить утепление труб

Канализационную систему ПНД не рекомендовано заглублять ниже отметки в 2,5-3 м.

Монтаж производится:

сваркой встык. Используется, чтобы состыковать трубы большого диаметра;
электромуфтовой сваркой. Признается незаменимой, когда прокладку ведут в стесненных условиях;
раструбным методом. Используют, прокладывая наружную безнапорную канализацию, герметичность которой повышается применением уплотнительных резиновых колец и обработки герметиком;
с использованием компрессионных фитингов. Обычно к нему прибегают, прокладывая внутренние коммуникации. Диаметр труб с разъемными соединениями, по правилам, не превышает 63 мм.

ПЭ трубы с диаметром свыше 63 мм соединяют только посредством сварки

Укладка трубопровода с использованием ПНД снижает уровень эксплуатационных расходов и гарантирует долгосрочное эффективное функционирование системы.

Разнообразие в выборе

Трубы изготавливают из различных материалов (даже из дерева) и их сочетаний (например, из алюминия и полимеров), поскольку это изделие используют не только для провода воды, газа, канализации; но и в строительстве (металлоконструкция), и в механике

Поэтому так важно из всего разнообразия, представленного в продаже, точно знать, что идеально подойдет для ваших целей

Для водопровода идеально подходят стальные сварные или бесшовные трубы. Они в свою очередь разделяются по классам: для проведения газа, нефти, профильные и бесшовные – это то, что нужно для прокладки в земле. Среди них предпочтение лучше отдать оцинкованным (покрытым слоем цинка), они более стойки к коррозии.

Для мест соединения используются отрезки (шланга). Они могут быть усиленными (с армированной добавкой) и гофрированные. Самый дешевый вариант – обычные трубы.

Безусловно, трубы различаются по весу, длине, диаметру. ГОСТы определяют нужный диаметр для подземного водопровода, а выбор толщины стенки и длины вы можете сделать самостоятельно (из того, что есть в продаже).

Трубы разного диаметра

Также различают трубы разного давления.

Что касается материалов для устройства водопровода, используют сшитый полиэтилен, медные , полипропилен, нержавейка и оцинкованные трубы.

Да, выбор огромен, но на чем все-таки остановиться? Обратимся к выбору большинства, лидеру рынка и полюбившемуся специалистам варианту.

Технология наружного водопровода из полиэтиленовых труб

При обустройстве сетей наружного водного снабжения стоит принимать во внимание особые моменты, как:

увеличенный показатель линейного расширения, что больше в 15 раз, нежели у труб из металла;
большой звуковой эффект;
низкая сопротивляемость огню;
пониженное сцепление с прочими материалами для строительства.

Полиэтиленовые трубы благодаря своим физическим свойствам проявляют большую пластичность, что помогает избежать распада при увеличенной линейной нагрузке и деформации водопроводящей системы.

С целью компенсации расширений линейного типа для водопровода из пластика, в процессе его сборке задействуют муфты. Заводское изделие выпускается с запасом длины, что достигает 10 мм. Планирование этого запаса связано с расчётом возникновения технологического стыка, компенсируемого расширением труб.
