Проточный электрический водонагреватель на кран: типы и виды прибора

Место установки

Ставите крышку на свое место и устанавливаете нагреватель туда, где его не будут доставать прямые брызги воды.

При этом прибор должен располагаться строго горизонтально.

Если вы его поставите на полочку или подвесите на проволоку, он в процессе работы может наклониться и “завоздушиться”. Участок тэна, оказавшийся из-за этого без воды, просто перегреется и сгорит.

Поэтому два шурупа в стену, с соблюдением уровня горизонта, засверлить все же придется.

Ошибка №4
Нагреватель при использовании его в качестве душа не рекомендуется устанавливать ниже уровня головы человека или располагать внутри ванны.

Над раковиной ставить разрешается.

С местом и проводкой разобрались, переходим к сантехнике.

Степень защиты проточного водонагревателя

Такой смеситель представляет собой довольно серьезное устройство, в котором совмещено два несовместимых элемента – вода и ток. Именно поэтому такое устройство должно иметь максимальную защиту. Проточный водонагреватель должен иметь следующие элементы безопасности:

  • Встроенное УЗО. Это защитное устройство, которое предохраняет человека от удара электрическим током в случае пробоя нагревательного элемента или других электрических частей прибора. Оно также необходимо, чтобы смеситель не сломался от перепадов напряжения.
  • Защита от перегрева воды. Представляет собой специальный датчик, который монтируется в нагревательную камеру и отключает питание, когда температура воды достигает +60 градусов. Как только температура понижается, нагревательный элемент сам включается в работу.
  • Защита от сухого включения. Если в водопроводе отсутствует вода или давление ее слишком маленькое, специальный датчик также отключает подачу электроэнергии. Точно так же произойдет, если в системе водопровода будет слишком сильное давление.
  • Защита от гидроударов. Они запросто выводят из строя такой водонагреватель. Защита представляет собой установку специального силиконового демпфера и эластичного пластика в корпус устройства.
  • Также все электрооборудование такого крана защищается специальными оболочками, не пропускающими влагу.

Такая серьезная защита делает этот проточный водонагреватель совершенно безопасным для человека.

Электрические бытовые водонагреватели

Выпускаются в двух вариантах

Напорный принцип работы и безнапорные. В чем заключается разница?

НапорныйБезнапорный
Накопитель малого объема, с входом и выходом, работающий под давлением водоснабжения. В состоянии подавать горячую воду одновременно в несколько кранов (кухня, ванна, умывальник и т.п.). В конструкции не предусмотрены насадки.

Выпускаются однофазные и трехфазные.

Давление в пределах атмосферного, по причине крана монтированного на входе. Подача воды в малом количестве. Прибор предназначен для временного использования (отключении горячего водоснабжения, для оборудования душа на даче). В своем большинстве имеет душевую насадку. Не нуждается в монтаже новой проводки.

Система работы водонагревателя напорного

Водонагреватели, потребляющие до 8 кВт, выдают воду до 40-50 градусов. Чего более чем достаточно, что бы принять душ и помыть посуду. Такие системы нагрева можно подключать к обычной розетке 220 В.

При необходимости большого количества горячей воды, подойдут устройства мощностью от 20 кВт.

Определение мощности

Формула расчета

Выяснить, какой мощностью обладает прибор, поможет формула:

P=Q*(t1—t2)*0.073, где:

  • Р (Вт) – мощность Q(л/мин) — поток горячей воды
  • T1-температура горячей воды
  • T2 – температура воды в водопроводе
  • 0,073- коэффициент поправки.

Таблица

Чтобы понять, сколько воды надо, воспользуйтесь таблицей:

Количество человек



Количество человек потребляющих воду друг за другом



Количество точек



Объем воды литры

минимальныйнормальный
111030
1123050
2123050
2225080
33380100
444100120
554120150

Производительность водонагревателя

Важный показатель – это производительность водонагревателя.

Она всегда указана в техпаспорте.

Пример: от 2 до 6 л/мин. 6литров будут нагреваться за 20 секунд.

Чем выше мощность, тем быстрее нагревается вода.

Типы управления водонагревателей

Гидравлическое (механическое)

Выглядит как ручной переключатель, обычно установлено в бюджетных моделях. Система регулировке находится в доступном месте. При изменении положения кнопки (рычага) приводится в действие шток, от его положения зависит напор и температура воды.

Недостаток данной модели в том, что отсутствует стабильный режим. При слабом напоре, может просто не работать.

Электронное управление

Позволяет контролировать температуру нагрева. Система управления устроена так, что реагирует на малейшие изменения  давления и температуры, в результате работает в установленном режиме.

Данный вид управления позволяет подобрать нужные параметры, что положительно сказывается на потреблении электроэнергии.

Как выбрать?

Механическое управление применяется для обслуживания одной точки.

Электронное управление идеально подходит для нескольких точек.

Так же выпускаются водонагреватели без систем управления.

Чем выше стоимость модели, тем больше дополнительных функций.

Средний класс обычно содержит

  • Защиту от перегрева
  • Регулировка температурного режима
  • Индикатор вкл. и нагрева
  • Обратный клапан
  • Защиту от накипи и жесткой воды

У дорогих моделей встречаются такие функции, как

  • Работа от солнечных батарей
  • Защита от детей
  • Несколько программ контрастного душа

Целесообразность применения крана с подогревом

Проточный водонагреватель для крана – наиболее компактный электроприбор, обеспечивающий горячее водоснабжение. Целесообразность применения компактного устройства зависит от интенсивности и условий эксплуатации.

Чтобы определиться, подойдет ли мини-нагреватель под собственные нужды, следует сопоставить аргументы «за» и «против».

Основные преимущества компактного водонагревателя на кран:

  1. Компактность. Этот аргумент становится решающим для небольших помещений. Нагреватель занимает место, отведенное под смеситель для монтажа на раковине в ванной, кухонной мойке или столешнице.
  2. Скорость нагрева. Зависимо от мощности модели время разогрева до комфортной температуры колеблется в диапазоне 10-30 секунд. Этим качеством не могут похвастаться накопительные водонагреватели – бойлер надо включать заблаговременно, хотя бы за 30 минут до пользования.
  3. Постоянство температуры. В технически-продвинутых нагревателях процесс нагрева мониторят электродатчики, регулирующие уровень накаливания ТЭНа.
  4. Эстетичность. Многообразие модельного ряда позволяет подобрать водонагревательный кран под определенный интерьерный стиль. Производители предлагают экземпляры разного цвета с глянцевым или матовым эффектом, необычные формы излива и вентили оригинальной геометрии.
  5. Простота монтажа. Технология практически идентичная установке обычного крана. Отличие кроется в необходимости подвода электропитания и заземлении устройства.
  6. Высокий КПД. Термо-кран функционирует по факту – нагрев осуществляет только в процессе пользования смесителем. В состоянии «покоя» электричество не расходуется.

Достоинством малогабаритного модуля считается и его стоимость. Цена на водонагревательный кран меньше, чем на полноразмерный электрический или газовый проточник, тем более на накопительный бойлер.

Выбор между накопительным баком и водонагревательным краном основывается на оценке потребностей: требуемом объеме и температуре подогрева воды, режиме использования, наличия свободного пространства и т.д.

Однако производители проточных устройств заявляют об экономичности приборов, делая акцент на потреблении электроэнергии исключительно в момент пользования водой. Тогда как накопительный бойлер функционирует в режиме поддержания заданной температуры – агрегат включается в работу каждые 20-30 минут.

Главный минус проточника – высокая энергоемкость. Средняя мощность ТЭНа порядка – 2,5-4,5 кВт. При регулярном использовании водонагревателя, счета за электричество значительно возрастут

Дополнительные недостатки водогрея для крана:

  1. Ограниченная пропускная способность. Объем подогреваемой воды составляет – 4-6 л/мин. Для сравнения, производительность газовой колонки примерно в 1,5-2 раза выше.
  2. Высокая нагрузка на сеть. Установка проточника в здании со старой проводкой требует подвода отдельного кабеля. Независимо от состояния электросети проточник в обязательно порядке подключается через усиленную розетку, подсоединенную к УЗО.
  3. Обслуживание одной точки водозабора. Невозможно разделить поступающий объем подогретой воды на несколько потоков. Для организации горячего водоснабжения нескольких точек лучше приобрести накопительный нагреватель или стеновой проточник.
  4. Сложность ремонта. В случае поломки восстановить работоспособность портативного модуля проблематично – в торговой сети ремкомплектов на подобные модели на порядок меньше, чем для настенного электронагревателя.

Раздумывая над покупкой проточника для душа или для кухонного смесителя, следует учесть, что приборы малой мощности способны увеличить температуру воды на 25°. Этого показателя достаточно в теплое время года. С наступлением холодов, при значительном понижении температуры водопроводной воды, получить желаемые 35-40°С нереально.

Модификации проточника без регулировки воспринимают низкий напор вода, как его полное отсутствие – проточный модуль просто не включается в работу

Несмотря на обозначенные недостатки, мини-нагреватели целесообразно устанавливать в следующих ситуациях:

  • нестабильность централизованного горячего водоснабжения, когда перебои в сети кратковременны – не более месяца;
  • сезонное потребление воды – присуще дачным домам, загородным коттеджам;
  • организация водоснабжения в летней кухне частного домовладения;
  • в парикмахерских, салонах красоты;
  • на кухнях в зданиях с индивидуальным газовым отоплением – включать котел ради мытья посуды не выгодно.

Одним словом, установка крана с подогревом полностью оправдана, если горячее водоснабжение требуется не постоянно и в ограниченном объеме.

Принцип работы смесителя с нагревом

В проточнике нагрев воды осуществляется самым обычным способом — при помощи трубчатого электронагревателя (ТЭН), преобразующего за счет большого сопротивления расположенной внутри него нихромовой спирали электрическую энергию в тепловую.

Но в отличие от бойлера, этот прибор греет воду не постепенно, а сразу, то есть протекающий через него поток на выходе уже имеет требуемую температуру.

Менять степень нагрева можно двумя способами:

  • регулировкой расхода воды:
  • изменением напряжения на контактах ТЭНа (имеется специальный регулятор).

Чем больше воды течет через водонагреватель, тем ниже будет ее температура.

Напорный или безнапорный

Водонагреватели проточного типа ставят под мойку или рядом с душем. Чтобы правильно выбрать проточный водонагреватель, надо знать, что одни приборы работают с высоким давлением воды, а другим достаточно слабого потока жидкости. В соответствии с данным параметром приборы разделены на два класса:

  • Для напорных устройств характерно подключение нескольких водоразборных точек. Проточный электроводонагреватель работает только на водопроводе с высоким давлением. Включение и выключение происходит автоматически одновременно с началом или окончанием разбора воды из крана. Внутри напорного прибора вмонтирован мощный ТЭН, требующий подключения к отдельной линии электропроводки.

    Напорный водонагреватель Thermex

  • Особенностью безнапорного прибора является способность работать на водопроводе с низким давлением. Допускается поступление потока жидкости самотеком на уровне атмосферного давления. Рассчитан водонагреватель для подключения одной водоразборной точки. Если стоит цель выбрать проточный нагреватель на один душ или мойку, то лучше отдать предпочтение безнапорной модели. Электроприбор работает от ТЭНа мощностью до 8 кВт. Подключение происходит к розетке. Отдельная линия электропроводки не нужна.

    Безнапорная модель Hyundai

Осуществляя выбор проточного водонагревателя, сначала измеряют давление в домашнем водопроводе, а затем определяются, какого класса подойдет прибор.

Виды компактных электронагревателей

Модули горячего водоснабжения для крана принято делить на два типа: съемная нагревательная насадка и смесители с вмонтированным ТЭНом. Для подачи теплой воды к раковине зоны умывания и к кухонной мойке нередко используются универсальные стеновые проточники.

Отдельная насадка на кран

Модуль устанавливается на излив ранее вмонтированного смесителя. Основные плюсы мини-блока: низкая стоимость, возможность подключения к имеющемуся крану, компактность. Минусы очевидны – как правило, термо-блок имеет небольшую мощность и производительность (около 4 л/мин).

Малые размеры не позволяют укомплектовать насадку полноценной системой безопасности и более-менее мощным ТЭНом. Эффективность и надежность прибора достаточно низкая

В качестве защитного элемента модуль оснащен термодатчиком, не допускающим перегрев внутренних элементов.

Смеситель мгновенного нагрева воды

Краны с подогревом занимают большую часть сегмента проточных миниатюрных водонагревательных агрегатов. Устройство функционирует в трех режимах:

  1. Горячее водоснабжение. Рукоятка смесителя повернута вправо. Электрическая система приходит в действие, обеспечивая приток теплой воды.
  2. Холодное водоснабжение. Разворот рычага в левую сторону отключает электрочасть крана – из смесителя бежит холодная вода.
  3. Выключение. Ручка джойстика в центральном опущенном положении – нагревательный кран бездействует. Схема обесточена, водоснабжение прекращено.

В большинстве моделей проточного типа температура воды регулируется путем изменения напора. Перемещение рычага по вертикали позволяет подобрать режим нагрева с погрешностью в 0,5-1°С.

Водонагревательный кран стоит дороже отдельной насадки. Но разница в цене окупается повышенной производительностью прибора и высокой степенью безопасности

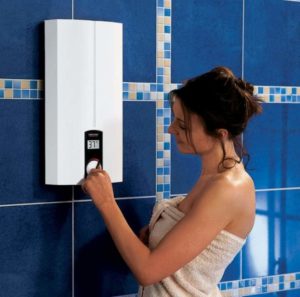

Настенный “проточник”: напорная и безнапорная модель

К крану можно подключить универсальный водонагреватель.

Электрический модуль имеет ряд отличительных особенностей:

  • возможность обслуживания несколько водозаборных точек одновременно;
  • высокая степень защиты;
  • производительность до 7-9 л/мин, что больше в сравнении с насадками на кран и смесителями-нагревателями;
  • настенный монтаж.

Корпус выполнен в форме вместительного короба. Увеличенная площадь ТЭНа объясняет улучшенные нагревательные характеристики прибора.

Блок крепиться к стене поблизости крана. Чтобы не загромождать место для зеркала или вместительной полки, модуль можно разместить под мойкой

Настенные проточники бывают двух видов:

  1. Напорные. Горячая вода из нагревателя подается в распределительную сеть, а далее – к водозаборным точкам. Мощность агрегатов составляет 3-20 кВт, возможно одно- и трехфазное подключение.
  2. Безнапорные. Рассчитаны на обслуживание одной точки водопотребления – вода из мини-бойлера сразу передается наружу через кран. Мощность устройств – 2-8 кВт.

При резком падении давления в водопроводной системе поток воды через безнапорный модуль замедлится – высока вероятность получения на выходе очень горячей воды. В приборах с термодатчиком эта проблема решена.

Это интересно: Как подобрать ванну в маленькую ванную комнату

Метод функционирования

Подавляющее большинство используемых для нагрева воды приборов относится к двум видам.

Накопительные

Аппараты такого типа представляют собой резервуар с нагревательным элементом, позволяющий обеспечить потребителя (причем одновременно несколько точек, откуда осуществляется водозабор) достаточно большим объемом горячей воды. Однако на ее первоначальный нагрев необходимо время (как правило, от четверти часа). В дальнейшем вода постоянно подогревается до необходимого значения. Объем емкости может составлять от 5 до 300 л. Есть возможность подобрать подходящий агрегат в зависимости от исполнения. Их можно вешать на стены или устанавливать на пол, они бывают вертикальными и горизонтальными, имеют плоскую или цилиндрическую форму.

Electrolux EWH 30 Formax — электрический накопительный водонагреватель с эмалированным покрытием бака в прямоугольном дизайне

При эксплуатации техники данного вида необходимо учитывать некоторые нюансы:

  • для размещения резервуара требуется место;
  • при долговременном застое воды в баке такую воду нельзя использовать для приготовления пищи, а тем более пить, так как там могут появиться бактерии (рекомендуется периодически нагревать жидкость до максимальных температурных значений, а также выбирать модели, имеющие специальное покрытие, защищающее от размножения бактерий);
  • если устройство долгое время не используется, воду приходится сливать (особенно, если хозяева уезжают на зиму).

Схема газового накопительного водонагревателя

Оборудование накопительного типа целесообразнее устанавливать там, где централизованное горячее водоснабжение отсутствует.

Проточные

Установка приборов данного типа относится к наиболее эффективному и простому способу обеспечения потребителя горячей водой. Их мощность варьируется в пределах 2…15 кВт.

Водонагреватель проточный на кран

Напорные модели могут устанавливаться в стояк, что позволяет обеспечить подогретой водой все точки водозабора в доме. Безнапорные устройства, относящиеся к наиболее простым и популярным, монтируются непосредственно на кран и запускаются в работу после его открытия.

Проточные устройства потребляют большее количество энергии, к тому же они зависимы от ее наличия в момент включения. Однако они компактны, легки в управлении и стоят ниже накопительных аналогов. Некоторую экономию энергии обеспечивает отсутствие ее потребления в состоянии покоя.

Водонагреватель проточный кран с дисплеем LCD экраном и датчиками температуры

Сегодня выпускается и гибридная техника — проточно-накопительные водоподогреватели. Эти агрегаты способны осуществлять быстрый нагрев воды (что характеризует проточные разновидности) и ее хранение в резервуаре. Однако устройства данного типа не так часто встречаются в продаже из-за невысокого потребительского интереса. Это связано с их высокой стоимостью и сложностью конструкции.

При выборе водонагревателя в квартиру, как правило, устанавливаются проточные модели

Проточный нагреватель воды, работающий от электрической сети и устанавливаемый на кран, относится к очень популярным сегодня устройствам. Особенно удобно использование приспособления, мгновенно нагревающего воду, в периоды ее плановых отключений. Этот прибор является наиболее компактным из линейки электрических водонагревателей. Целесообразность его установки определяется условиями и интенсивностью использования.

Особенности конструкции

Проточные водонагреватели выпускаются в самых разных исполнениях. Прежде всего, все они могут быть разделены на две группы:

  1. Безнапорные. Эти приборы и называют «смесителями с нагревом». Они снабжены изливом или душевой лейкой и устанавливаются на мойку подобно обычному смесителю. Подключение к трубе осуществляется гибкой подводкой.
  2. Напорные. Эти проточники врезаются в трубу, то есть при отсутствии расхода воды они находятся под действием имеющегося в трубопроводе давления. При достаточной мощности такой прибор можно установить до разветвления трубопровода, где он сможет обслуживать несколько водоразборных точек. Маломощные же модели, способные греть воду только для одной точки, обычно накручивают на трубу в том месте, где к ней подсоединяется гибкая подводка от смесителя. После этого подводку прикручивают к выходному штуцеру водонагревателя — и системой можно пользоваться.

Заметим, что в том случае использования нагревателя лишь во время отключения централизованного горячего водоснабжения (ГВС), а не постоянно, такое подключение нерационально.

Дело в том, что у данного прибора имеется существенное гидравлическое сопротивление, благодаря которому он в некоторой степени ослабляет напор. Правильнее будет выполнить байпас в обход водонагревателя, по которому можно будет пускать воду при нормально работающей ГВС.

Модель крана

Байпас делается очень просто: перед водонагревателем прикручивается тройник и шаровой кран, после водонагревателя — еще один тройник; к отводу первого тройника прикручивается еще один шаровой кран, затем — колено на 90 градусов, отрезок трубы и еще одно колено с отрезком трубы, ведущим к отводу второго тройника. Если горячая вода подается по централизованной системе исправно — направляем воду через байпас, получая обычный напор.

Если воду отключили — переключаем краны, так чтобы вода подавалась через водонагреватель. Вместо первого тройника с двумя шаровыми кранами можно установить 3-ходовой клапан.

При наличии централизованного ГВС на вводе «горячей» трубы в квартиру нужно установить обратный клапан. В противном случае при отключении ГВС часть нагретой проточником воды через смеситель будет сливаться в «горячий» стояк, если пользователь случайно забудет закрыть «горячий» кран.

Кроме ТЭНа в проточном электроводонагревателе имеются:

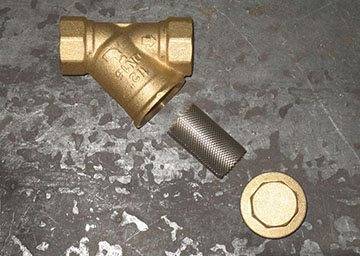

  1. Фильтр грубой очистки. При отсутствии этого элемента в комплекте его рекомендуется приобрести отдельно и установить перед водонагревателем.
  2. Датчик протока. По его сигналу питание на ТЭН будет подано автоматически, как только пользователь откроет кран. Этот же датчик не позволит нагревателю работать всухую, что привело бы к его перегреву.
  3. Датчик перегрева. Блокирует подачу питания на ТЭН, если вода на выходе стала слишком горячей. В разных моделях предельно допустимой считается температура +60С или +70С.
  4. Реостат или полупроводниковый регулятор мощности. Как ясно из названия, сего помощью можно менять тепловую производительность ТЭНа.
  5. Устройство защитного отключения (УЗО). Мощный электроприбор, контактирующий с водой, потенциально опасен из-за возможности сильного поражения током. Поэтому производители, не полагаясь на благоразумие пользователей, встраивают УЗО прямо в водонагреватель. Это устройство занимается тем, что отслеживает утечки тока в подключенной к нему цепи. Если вдруг пользователь окажется под напряжением, часть заряда потечет через него и УЗО, обнаружив это, сразу разъединит цепь. Утечка тока будет иметь место и в том случае, если в результате неисправности фаза замкнет на корпус прибора, подключенный к заземляющему контуру. Как только это произойдет, УЗО сразу обесточит водонагреватель и не даст его включить, пока неисправность не будет устранена.

УЗО не обеспечивает защиту от короткого замыкания и прочих перегрузок, то есть его присутствие не освобождает от необходимости устанавливать автоматический выключатель или предохранитель.

Указанный перечень устройств является базовым. В современных электронных моделях могут устанавливаться терморегулятор с дисплеем, инфракрасный датчик (вода подается при поднесении рук под излив) и прочие опции.

Лучшие мощные проточные электрические водонагреватели

ЭВАН В1-30

Мощный напорный нагреватель для горячего водоснабжения жилых или производственных помещений, одинаково хорошо зарекомендовавшее себя как постоянный, резервный или временный источник горячего водоснабжения. Модель отличает повышенная безопасность (имеется защита от перегрева, отсутствия воды в системе и избыточного давления).  Величина потребляемой мощности 30 квт, производительность 12,5 л/мин. Можно использовать прибор для горячего водоснабжения нескольких точек. Максимальная температура нагрева, заявленная компанией-производителем, — 75 градусов. Нагреватель рассчитан на 3-фазную электросеть напряжением 380 В.

Преимущества:

  • высокая мощность;
  • интеллектуальное управление;
  • безопасность.

Недостатков не выявлено.

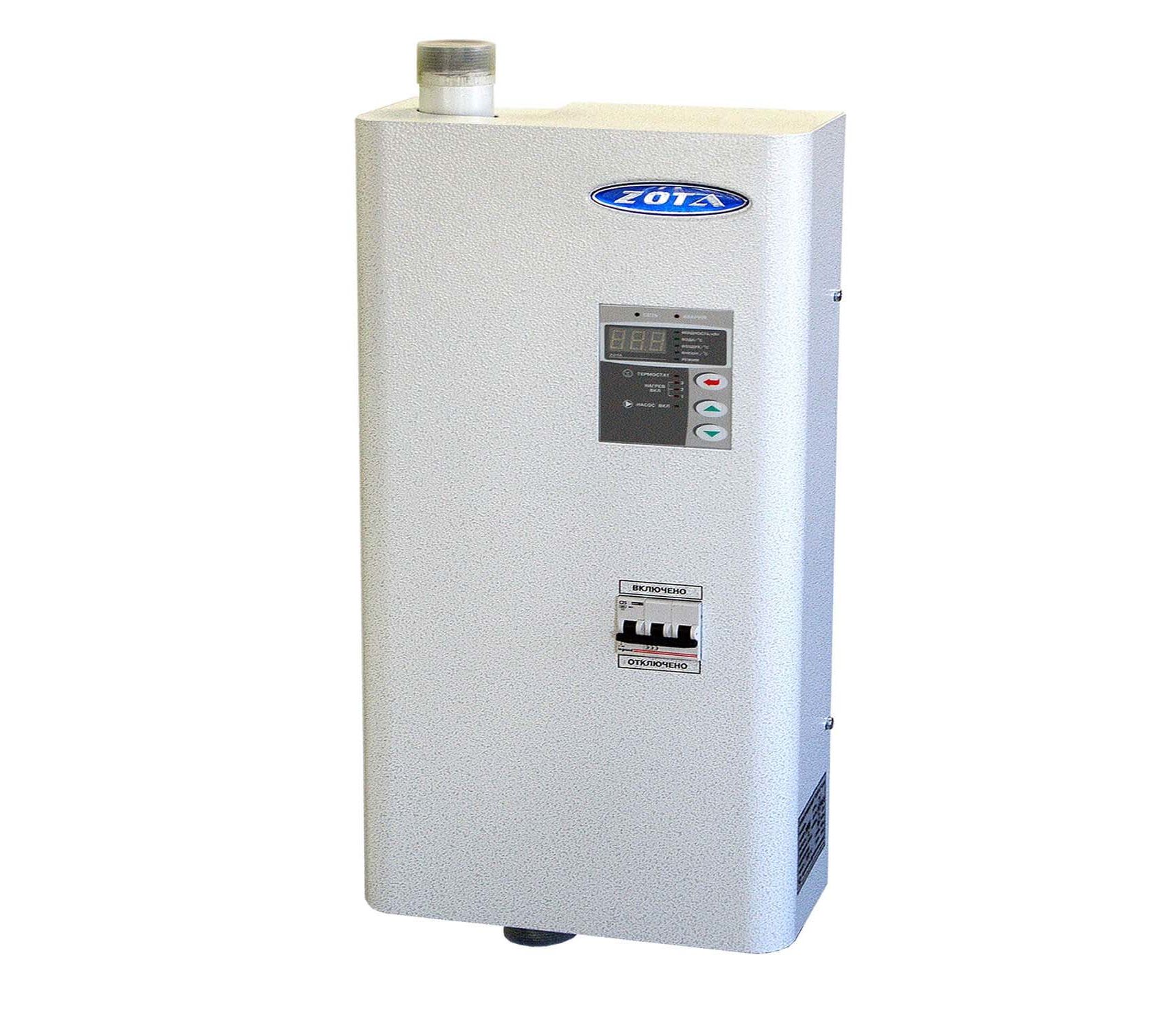

ZOTA InLine-21

Проточный водонагреватель, оснащенный инновационным ТЭНом и изготовленный с применением новейших технологий. К особенностям модели (они же — достоинства) относятся:

  • большая мощность (21 кВт), позволяющая обеспечить нагретой водой несколько точек;
  • эффективность проточного нагрева;
  • красивый дизайн;
  • корпус из высокопрочного металла;
  • индикация нагрева и включения;
  • удобство обслуживания;
  • защита от перегрева и отсутствия воды в системе;
  • бесшумная работа;
  • электронное управление;
  • нагревание до 70 градусов.

Прибор рассчитан на сеть 380 В. Отрицательных отзывов не выявлено.

Заключение

Сказать однозначно, какой проточный водонагреватель лучше, нельзя. Все зависит от предъявляемых требований и предпочтений пользователя. Среди общих критериев выбора важный показатель, на который следует опираться при покупке техники – производительность модели

Также важно определить, на сколько точек водоразбора должна подаваться горячая вода. Чтобы помыть посуду, нужен расход 5 литров в минуту, для принятия душа – от 8 литров, чтобы вымыть руки хватит и 3-х

Комфортный уровень температуры также может колебаться в зависимости от условий, а его повышение влияет на потребление энергоресурсов.
