Принцип работы ракетной печи
Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:
- принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
- принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).
Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия, что и показано на рисунке:
Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.
Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.

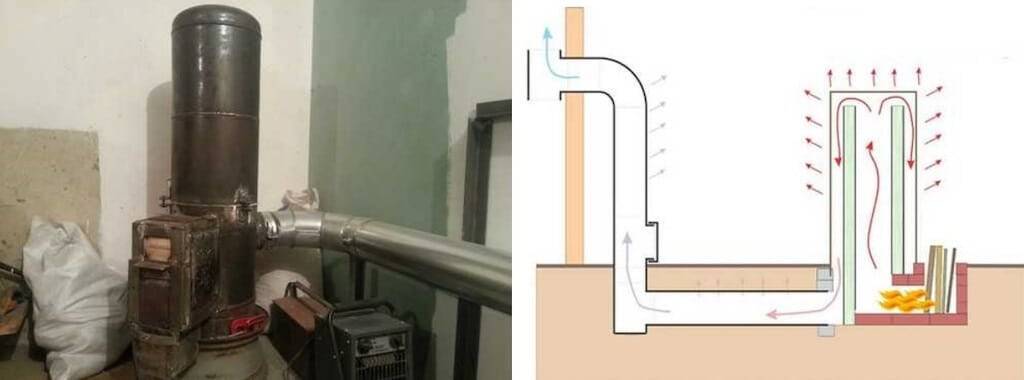

Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.
Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи:
Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.
Чертежи печи «Огниво» и других моделей своими руками
Лучше всего своими руками делать небольшие переносные конструкции: ракета «Огниво» и «Робинзон». Легко выполнить расчет, а для работы потребуется обрезки профильных труб и навыки сварки металла. Размеры могут отличаться от чертежа, это не страшно
Важно соблюдать пропорции
Стационарные печи ракета делаются из газового баллона или металлической бочки. Эти элементы выполняют роль корпуса. Внутри печка оборудуется трубами меньшего размера или шамотным кирпичом. Из баллона можно сделать как стационарный агрегат, так и мобильный.
Схема печи непрерывного горения:
- Дымоход;
- Колпак;
- Утеплитель;
- Загрузочный бункер;
- Зона горения;
- Зона дожигания.
Печь Огнево можно купить в специализированном магазине по достаточно приемлемой цене
Сделать расчет печи ракета бывает непросто, ведь точной методики не существует
Следует обращать внимание на проверенные готовые чертежи. Необходимо для конкретного помещения определять свой размер отопительного оборудования
Преимущества и недостатки
Ракетные печи длительного сгорания обладают следующими преимуществами:
- высоким коэффициентом полезного действия — не менее 85%;
- большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
- отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
- возможностью функционирования на твёрдом топливе любого вида;
- малым расходом — потребление топлива печью ракетой в 4 – 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
- возможностью устройства теплой лежанки;
- продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.
Достоинств у такой печи много, но есть и плохие стороны
К недостаткам относится:
- ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
- высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
- скорость нагрева не позволяет применять ракетную печь для бань;
- эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
- опасность проникновения угарного газа в жилые комнаты.
Почему я выбрал именно ракетную печь
Теперь несколько слов о ракетных печах. Сразу хочу заметить, я купил печь не потому, что ленился самостоятельно собрать подобное устройство, а могу, а потому что самодельные модели просто-напросто требуют много временных затрат. И не факт, что получится с первого раза, сделать эффективную конструкцию. А мне в первую очередь нужно было обогреть дачный домик, да и использовать ракетную печку непосредственно для приготовления пищи.
Выпускается несколько типов ракетных печей, каждая из них хороша по своему, здесь уже нужно выбирать самостоятельно, исходя из своих потребностей
При выборе важно учесть, как будет использоваться прибор, что вы от него хотите?. Например, модель «Пекарь», «Помощник» и «Кормилец» – это ракетная печь, которая станет отличным помощником при выезде на природу или просто в доме для приготовления вкуснейшей еды
Она разработана главным образом для приготовления пищи. При помощи таких устройство можно приготовить сразу несколько типов блюд, а топливом для работы могут служить обычные щепки, мелкие ветки и даже камыши
Например, модель «Пекарь», «Помощник» и «Кормилец» – это ракетная печь, которая станет отличным помощником при выезде на природу или просто в доме для приготовления вкуснейшей еды. Она разработана главным образом для приготовления пищи. При помощи таких устройство можно приготовить сразу несколько типов блюд, а топливом для работы могут служить обычные щепки, мелкие ветки и даже камыши.
А вот ракетная печь «Хозяин» и «Полесье» с дополнительной насадкой – это уже, как отопительный вариант для летних и садовых домиков, дач, так и печка для приготовления еды.
Хотя, еще одна фишка, в том, что они придумали и делают различные насадки к печам, Тем самым можно существенно увеличить функционал уже приобретенных конструкции.
Имеются в каталоге производителя и другие варианты изделий, а так же универсальные комплекты печей, которые невероятно экономные в расходе топлива, компактные и удобные в эксплуатации на природе.
Надеюсь, моя информация сможет вам пригодиться! Спасибо за внимание!
И чтобы не отступить от темы приготовления и рецептов, вот видео рецептик с использованием одной их ракетных печей.
Простейший вариант ракетной печи
Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.
Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.
Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.
Простая ракетная печь из трубы
Подготовка материалов
Для изготовления ракетной печи потребуется приобрести:
- Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
- Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
- Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
- Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
- Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.
Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.
Инструменты
Для проведения всех необходимых работ потребуются:
- Болгарка.
- Сварка.
- Ножницы по металлу.
Также нужно иметь защитные очки и перчатки.
Проводятся работы по схеме и чертежу, указанному ниже:
Чертеж простейшей ракетной печи из профильной трубы
Инструкция по изготовлению
Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:
- Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
- Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
- Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.
Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:
- Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
- Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
- Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
- Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
- Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
- Элементы привариваются не рядом, а внахлест.
Далее проводятся следующие работы, которые являются завершающими.
Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.
Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.
Правила эксплуатации ракетных печей
Печи-ракеты, равновелико как и другие конструкции длительного горения, нуждаются в запуске на теплую трубу. И если для второго варианта печи это не столь значительно, то для первого холодный дымоход приведет только к напрасному сожжению топлива. По этой вину конструкция нуждается в предварительном разогреве – протопке опилками, бумагой и проч.
Также стоит заметить, что реактивная печь неспособна самонастраиваться, потому поначалу поддувало полностью открывается, а прикрывается лишь после того, как конструкция начнет мощно гудеть. В дальнейшем доступ кислорода постепенно снижается.
Принципы запуска печки
Перед тем как загрузить штатное топливо, выполняют растопку бумагой, стружкой, соломой и другими сухими легкими материалами, которые укладывают в открытое поддувало. Когда вертикальный канал достаточно прогреется, гул печи стихает или меняет тон. Это сигнал к тому, что можно закладывать основное топливо, оно разгорится от разгонного.
Реактивная печь сама не отрегулируется, поэтому крышку бункера малой печи или дверцу поддувала стационарного агрегата следует держать открытой, пока штатное топливо не разгорится и печь не загудит. Дверку прикрывают, добиваясь снижения звука до «шепота». Когда звук печи снова усилится, дверку вновь прикрывают немного плотнее. Если дверка захлопнулась, то подняв ее можно дать топливу нормально разгореться.
Ракетная печь мобильная – удобный походный вариант, нетребовательный к топливу и экономичный. Стационарные агрегаты, в зависимости от конструкции и размеров, находят свое применение для обогрева жилых и вспомогательных помещений.
Видео по теме:
https://youtube.com/watch?v=K4iZIm3fvm4
Принцип работы ракетной печи длительного горения
Ракетная или реактивная печь Широкова-Храмцова получила свое название не из-за связи с космосом. Дело в форме прибора и шуме, который создается при работе, напоминающий работу ракеты. Но данный звук свидетельствует о неправильном использовании печи.
Виды ракетных печей длительного горения:
- Переносная (мобильная);
- Стационарная (для обогрева).
Наиболее популярная ракетная модель – «Робинзон». Ее часто используют в походах. Благодаря небольшому переносному аппарату можно понять принцип работы реактивных печей. Форма печи напоминает букву «L».
Реактивная печь имеет приемный бункер. Это горизонтальная часть трубы. В самом канале возникает тяга, именно она влияет на интенсивность горения, прогревающий корпус. Именно поэтому советуется ограничивать подачу кислорода. В противном случае дрова быстро сгорят и все тепло улетучится.
Ракетную печь длительного горения часто применяют для отопления гаражей и подсобных помещений
Работает печь на реактивной тяге за счет естественного потока горячего воздуха. Чем выше температура стенок топки, тем лучше горит древесина. Это позволяет быстро нагреть воду в большой емкости, что незаменимо в дорожном походе. Если оборудовать трубу теплоизоляцией, то после прогрева можно сжигать толстые поленья.
Разновидности ракетных печей
В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.
Простые печи из металла
Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.
Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.
Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.
Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.
Простые печи из кирпича
Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.
Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.
Преимущество кирпичных ракетных печей:
- Простая конструкция;
- Длительное сохранение тепла;
- Возможность создания удобной теплой лежанки.
Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.
Сложные ракетные печи
Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.
На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.
Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.
Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.
Строим печь длительного горения для гаража своими руками
В первую очередь посмотрим, как изготовить своими руками реактивную печь длительного горения из газового баллона для своего гаража. Этот вариант является самым простым, в особенности если соблюдать чертежи и все необходимые размеры на них. Для примера возьмем газовый баллон на основе пропана, диаметр которого составляет 300 миллиметров. Загрузочным бункером и топливником будет труба из стали размером в 150 миллиметров.
Отрезаем у трубы необходимую длину, у баллона убираем верхнюю часть. Берем чертежи и согласно им свариваем все детали. Не забудьте между всеми вертикальными трубами засыпать теплоизоляционный материал. Для этого вполне подойдет песок.
Такая конструкция весит сравнительно немного и для отопления гаража отлично подходит. Когда вы поставите в гараже на пол всю конструкцию, к ней потребуется приварить ножки. В гараже можно изготовить своими руками реактивную печь из кирпича.
Построить такую конструкцию немного сложнее. Огневые каналы нужно сделать из шамотного кирпича. В качестве колпака подойдет бочка.
Будущая конструкция опускается немного ниже уровеня пола. Для этого нужно своими руками вырыть небольшую яму. Уплотните дно и по опалубке, залейте фундамент из бетона. Его толщина должна составлять 100 миллиметров. Когда фундамент застынет, можно начинать кладку. Основой раствора обычно служит огнеупорная глина. После того, как вы завершите кладку, яму потребуется засыпать и надеть железную бочку, в которой нет дна, на огневой канал. Далее возьмите утеплитель и засыпьте его между кирпичом и бочкой.
Помажьте торец печки аналогичным раствором и сверху наденьте колпак. К его низу приварите дымоходный патрубок.
Помните, что такой агрегат не будет полноценно отапливать дом
Притом не важно, из чего он изготовлен – кирпича, металла или пропанового баллона. Поэтому подобные печи используют, в основном, в саду или гараже. Такое устройство превосходно работает на дровах
Такое устройство превосходно работает на дровах.
Отопительный агрегат с лежанкой
Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.
Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка
Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков. Конструкция печи с лежанкой
Конструкция печи с лежанкой
Размеры и пропорции конструкции
Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.
Базовые расчетные величины, это:
- D – диаметр барабана (корпуса печи);
- S – площадь внутреннего поперечного сечения барабана.
Расчеты параметров конструкции ведутся с учетом, что:
- Высота барабана (Н) составляет от 1,5 до 2 D.
- Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
- Толщина обмазочного слоя на барабане – 1/3 D.
- Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
- Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
- Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
- Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
- Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
- Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
- Площадь сечения внешнего дымохода составляет 1,5-2 S.
- Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
- Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
- Высота дымовой внешней трубы должна составлять от 4 метров.
- Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.
Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, – до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.
Особенности футеровки
Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.
Правильное выполнение футеровки
При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.
Самостоятельная постройка
Ничего сложного в печи, работающей по «ракетной» схеме, нет. Как обучающий или методологический материал можно использовать отзывы или обзоры переносных печей-ракет производства компании «Огниво».
Тем более, что устроены они примерно одинаково: вертикальная труба квадратного или круглого сечения, к которой снизу косо приварен короб-топливник с загрузочной дверцей. На трубу сверху ставятся различные конфорки или приспособления для копчения и других способов кулинарной обработки продуктов.
В моделях, чуть больших по размеру, вокруг райзера дополнительно может быть смонтирован короб. Он способен справляться с ролью мини-духовки. Правда, запекать в таком шкафчике мясо или картошку лучше в фольге. Без такой защиты нагревание продуктов получается не слишком равномерным.
Самая простая печка делается из несимметричного обрезка колена магистральной водопроводной трубы. Колено оснащают стойками, чтобы оно стало вертикально, как буква L. Соответственно, нижний короткий патрубок окажется топливником, а вертикальный большой патрубок — райзером.
В нижний патрубок вваривается горизонтальная пластина, отделяющая небольшое пространство в нижней части сечения. Пластина немного не доходит то изгиба колена. Это будет под топки и отсекатель канала вторичного воздуха.
Такую «трубную» печь усовершенствовать несложно. Нужно добавить теплоаккумулятор. Его нужно будет куда-то упаковывать. Кроме того, теплоаккумулятор не должен быть дорогим и дефицитным.
Поэтому поступаем просто: печь-трубу размещаем в кожухе из бака или бочки, или же другой металлической емкости. Потом пространство вокруг трубы засыпаем теплоаккумулятором, на его роль пойдут песок или мелкие камни.
Если вы имеете доступ к сварочному оборудованию — можно создать очень удобную переносную конструкцию. Она не будет уступать тем моделям, что продаются в магазинах. По желанию добавите ручку для переноски или удобные съемные ножки.
Ниже на видео показан процесс создания такой печи.
РАКЕТНАЯ ПЕЧЬ СВОИМИ РУКАМИ!!! простая и экономичная
Тем, кто не занимается обработкой металла, можно посоветовать сложить такую же конструкцию из кирпича. Конечно, для похода ее уже не сможете использовать. Но подойдет для летней кухни или как альтернатива кострового места.
Для ускорения можно класть кирпич не на плашку, как обычно, а на ребро — стенки выйдут тоньше. Кладка вырастет быстрее.
Нельзя забывать про доставку вторичного воздуха в дожиговую камеру. Есть варианты:
- перегородки из металла;
- перегородки из кирпича;
- положить на дно топки обрезок трубы подходящего диаметра.
Все эти способы подходят.
Если металлическую переносную печь немного увеличить в масштабе, а на дожиговую трубу надеть колпак из бочки — получится большая печь для дома. Для печи поменьше подойдет старый газовый баллон. Все достаточно легко и просто.
Можно накрутить под лежанкой каналы из стальных одноконтурных труб для вентиляции или каминов. Главное следить, чтобы их общая протяженность не превышала 6 метров. Затем закрыть саманом. И получится уже что-то более эффективное и обстоятельное.
Бочку-колпак-кожух лучше не охлаждать интенсивно. Поэтому ее на две трети или чуть выше, неплохо бы запрятать все в ту же саманную или глинобитную оболочку. Работать стабильнее будет и теплоемкость увеличится.
Самый верх этой бочки оставляем открытым: и как конфорка будет использоваться, и теплообмен ускорит.
Канал дожиговой в большой печи желательно утеплить
Это важно для обеспечения стабильной работы печи. Снова повторим: дожиг пиролизных газов запускается только после достижения определенной температуры. Поэтому охлаждение этого участка крайне нежелательно
Поэтому охлаждение этого участка крайне нежелательно.
Утеплять можно самыми различными способами:
- сделать вокруг трубы небольшой кожух из металла и заполнить промежуток отсеянным чистым песком;
- облицевать трубу пористым шамотом марки ШВП;
- можно использовать каолиновую вату;
- сочетать перечисленные материалы.
Точно так же строится кирпичная печь. Только металлические детали, кроме дверец и конфорки, в ней заменяются на кирпичные. Все остается прежним: райзер, колпак, система каналов под лежанкой.
Проект, представленный на видео, все же немного надо доработать. Добавить крышку загрузочной камеры и снова отгородить низ шуровочного горизонтального канала топливника. Это необходимо для того, чтобы без проблем поставлять воздух в зону горения пиролизных газов.
Rocket stove/ Печь-ракета с лежанкой и плитой. Своими руками, чертеж прилагается.
Автор статьи: Поляков Илья Сергеевич, автор книг по печному ремеслу (Ивановский энергетический институт им. Ленина по специальности ТЭС).
