Расчет объема
И все же основа выбора — это объем. Давайте остановимся на зависимости объемного параметра прибора и тех показателей, которые влияют на его изменения:
- Чем больше объем теплоносителя в закрытой системе отопления, тем большего размера необходимо приобретать расширительный бак.
- Чем выше температура теплоносителя, тем больше вместимость прибора.
- Чем выше давление теплоносителя (берется допустимое значение показателя), тем меньших размеров емкость можно приобретать.
Три основные зависимости. Теперь можно переходить непосредственно к расчету. Скажем прямо, дело это непростое, но с ним стоит разобраться. Потому что небольшое отклонение может привести к неприятным последствиям. К примеру, предохранительный клапан будет постоянно сбрасывать.
Итак, формула, по которой проводится расчет:
Vб=(Vс * К)/D, где
Vб — вместимость прибора.
Vс — объем теплоносителя в системе отопления.
К — коэффициент расширения теплоносителя. Для воды этот показатель равен 4%, поэтому в формуле используется 1,04.
Таблица с формулами
D — эффективность расширения самого бачка. Изготовленный из металла и под действием перепада температур он может незначительно изменять свои размерные параметры. Для точного установления «D» можно использовать следующую формулу:
D = (Pmax — Pнач)/ (Рmax + 1), где Pmax — это максимальное давление внутри системы отопления, Рнач — это давление внутри резервуара, запланированное заводскими параметрами (обычно 1,5 атм.). Кстати, по максимальному показателю планируется настройка предохранительного клапана.
Получается, что объем расширительного бака зависит от прочностных и температурных характеристик самого прибора. Отметим, что все эти показатели и характеристики не должны превышать допустимые нормы. Объем расширительного прибора должен быть равен или быть чуть больше полученных результатов.
Статьи
Мембранные баки широко применяются в системах холодного и горячего водоснабжения. Вместе с повысительными насосами и водонагревателями. Если мембранный бак установлен в системе холодного водоснабжения его называют — гидроаккумулятор. Если мембранный бак установлен в системе горячего водоснабжения — расширительный бак.
Какие функции выполняют мембранные баки
Гидроаккумулятор накапливает воду под давлением и гасит гидроудары. Расширительный бак, принимает избыточный объём воды, образовавшийся в результате её нагрева в водонагревателе.
Конструкция мембранных баков
Конструкция мембранных баков проста: стальной сосуд, разделен резиновой мембраной на воздушную и водяную полость. Мембрана пригодна для использования с питьевой водой. Сама питьевая вода не соприкасается непосредственно с металлической стенкой внутри бака: либо она находится внутри мембраны, либо внутренняя металлическая поверхность бака покрыта специальной эмалью.
Принцип работы мембранного бака
Принцип работы прост: вода под давлением поступает в водяную полость бака, сжимая воздух в воздушной полости, через резиновую мембрану. Сжатый воздух, когда это нужно, выталкивает воду обратно в систему.
Как рассчитать необходимый объём мембранного бака
Мембранные баки выпускаются широким типорядом от 0,25 до 5000 литров. С максимальным рабочим давлением на корпус 10, 16, а специальные на 25 бар. Объём гидроаккумулятора для системы холодного водоснабжения, рассчитывается исходя из условия ограничения максимального количества включений насоса в час. Если не стоит задача накапливать заданный запас воды под давлением. При расчёте объёма гидроаккумулятора в системах горячего водоснабжения учитывается объем, мощность водонагревателя (бойлера), минимальная и максимальная температура воды в водонагревателе, давление воды на линии подачи, давление срабатывания предохранительного клапана, для проточных мембранных баков — пиковый расход.
Где монтируются мембранные баки
В системах холодного водоснабжения гидроаккумуляторы могут монтироваться как на всасывающей, так и напорной стороне насоса, рядом с насосом: приямке, кессоне, либо поодаль от него, например, в техническом помещении дома. Расширительный бак в системе горячего водоснабжения монтируется рядом с бойлером косвенного нагрева, электрическим водонагревателем, только со стороны поступления холодной воды к водоподогревателю, а не на выходе из него (см. инструкцию по эксплуатацию водонагревателя).
Как правильно настроить давление в мембранном баке
Для того чтобы система корректно работала необходимо накачать в бак правильное начальное давление P и согласовать его с давлением включения насоса в системе холодного водоснабжения. В повысительных установках, когда бак расположен с напорной стороны Р = Р вкл. — 0,5 бар (Р вкл. — давления включения насоса). В повысительных установках, когда бак расположен со стороны всасывания Р = Р н. — 0,5…1 бар (Р н. — давление на вводе).
В системах горячего водоснабжения начальное давление P = P н — 0,2 …1 бар (Р н — давление после редуктора). При этом нужно учитывать, что чем дальше гидробак расположен от редуктора давления в системе, тем ниже в нём должно быть выставлено предварительное давление. Если редуктор давления в системе отсутствует, то начальное давление в расширительном баке Р = Р мин. — 0,5 бара (Р мин. — минимальное давление подачи воды в систему). Выставленное таким образом начальное давление в гидроаккумуляторе, обеспечит постоянный начальный запас воды в баке, нужный для защиты мембраны от преждевременного износа.
Как обслуживаются мембранные баки
Мембранные баки неприхотливы в эксплуатации. Они требуют минимальное техническое обслуживание: контроль давления в воздушной камере, проверка целостности мембраны, внешний осмотр бака на предмет коррозии. При необходимости в мембранный бак подкачивается воздух, производится замена мембраны, замена фланца, чистка входного патрубка, покраска, сколов краски внешней поверхности. Если есть дефекты, которые невозможно устранить, гидробак меняется полностью.
Выбор мембранного расширителя
Какую разновидность выбрать (открытого или закрытого типа)
Есть два типа расширительных баков: мембранные (закрытые) и открытые баки.
Рассмотрим отличия и определимся с рациональным выбором.
Расширительный бак с мембраной (закрытый)
При установке этого оборудования требуется манометр, ниппель и предохранительный клапан.
Чтобы избежать вскипания воды, располагайте бак ближе к котлу на обратке. Тщательно закрепите бак. Вес устройства в процессе эксплуатации может меняться в большую сторону.
Открытый расширительный бак
Устанавливают такой бак на самом высоком уровне установки. Часто пользуются чердаком. Бак снабжен переливной трубой для сброса излишков теплоносителя. В случае утечки воды из системы вода из бака автоматически позволяет восстановить прежний объем. Расширитель оборудуют циркуляционной трубой, чтобы исключить замерзание теплоносителя.
Открытые баки используют редко из-за недостатков:
- массивная конструкция;
- создаются благоприятные условия для процесса коррозии;
- нельзя использовать при высоком давлении.
Как определить необходимый объем расширительного бака
Основная характеристика при выборе и установке расширительного мембранного бака – объем. Рассмотрим разные методы, которые используют для определения этого показателя.
Способ 1
Объем бака должен составлять 10% от объема воды используемой в качестве теплоносителя. Метод основан на том, что коэффициент расширения у воды при температуре 100 градусов не переходит границу 0,08. Неточность состоит в том, что не берется в расчет давление в отопительной системе.
Способ 2
Относится к достаточно точным и рекомендуется при выборе расширительного мембранного бака. Формула для расчета:
V = C*Bt / (1 – (Pmin /Pmax))/ Кзап.
Где:
V – количество жидкости в системе;
Bt – коэффициент, учитывающий расширение воды при изменении температуры;
P min – исходное значение давления;
P max – разрешенное давление. Используется при расчете предохранительного клапана;
Кзап. – коэффициент наполнения бака водой. Отражает максимальный объем теплоносителя, который может поместиться в бачке. Для расчета используют таблицу:
Образец расчета:
Количество воды в установке 800 литров;
Bt для воды с температурой 85 градусов составляет 0,034;
Исходное давление – 1,5;
Предельное давление – 5.0;
Величину коэффициента заполнения находим по таблице – 0.58
Объем бака: 0,034*800/ (1 — 1,5/5,0)/0,58 = 67 литров.
Полученный результат умножают на коэффициент резерва равный 1,25.
Полный объем: 67*1,25 = 83,75 л.
Выбираем бак, который по объему близок этому значению.

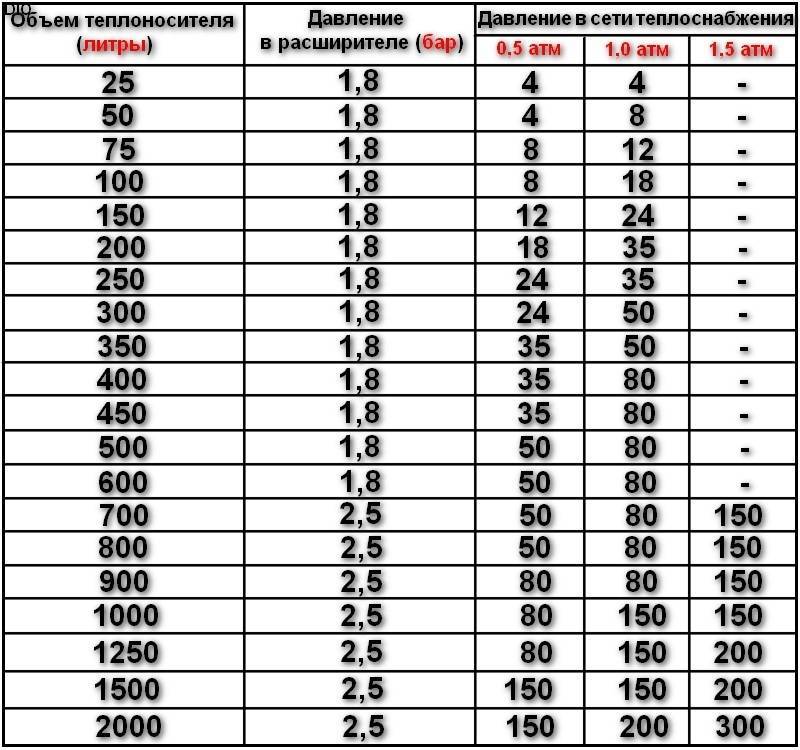

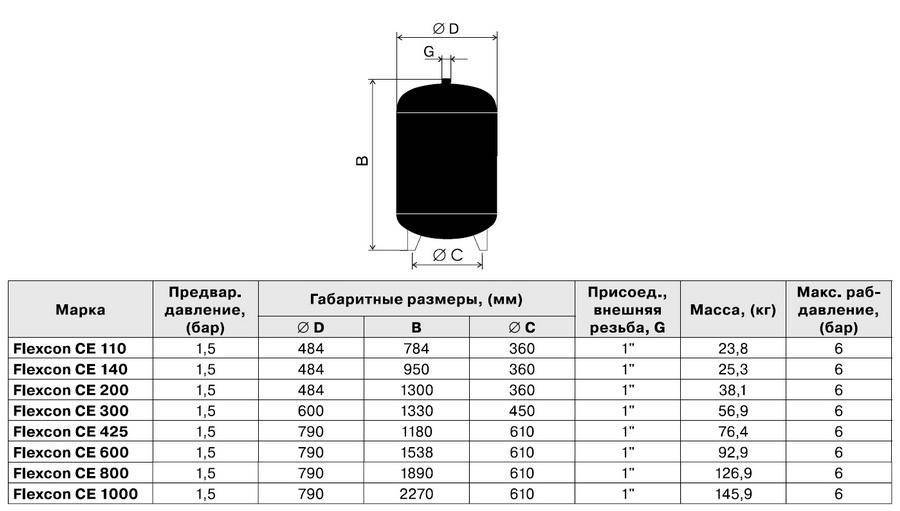

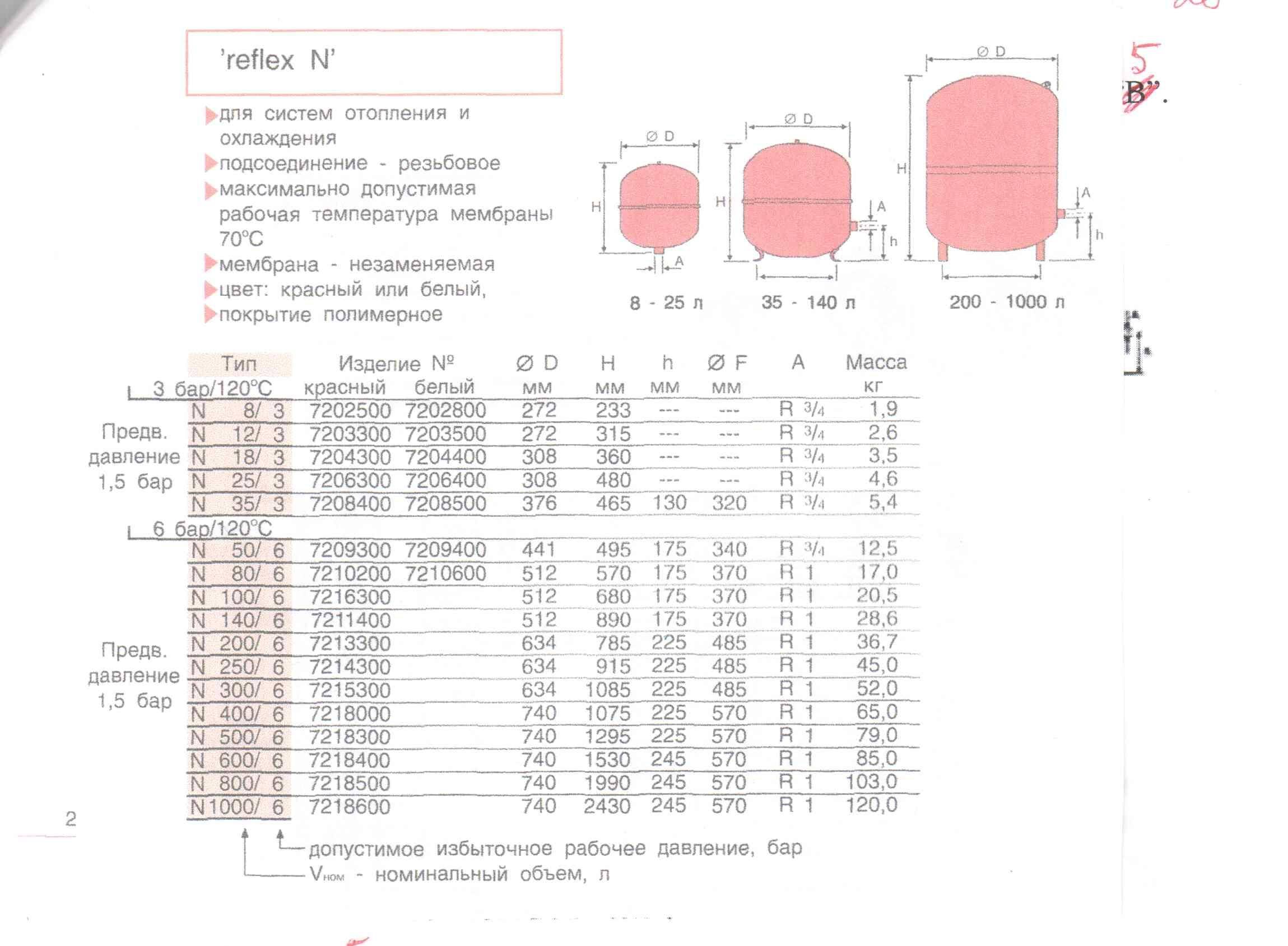

Допускается пользоваться таблицами. В качестве теплоносителя – вода.
В расчете принимают во внимание все узлы гидросистемы. Параметры берутся из документации по проектированию систем теплоснабжения объекта
Если такая возможность отсутствует, воспользуйтесь следующим способом определения необходимого объема
Читайте еще: Схемы подключения гидроаккумулятора для систем водоснабжения: особенности подсоединения гидробака
Способ 3
Расчет приблизительный, основанный на связи мощности отопительной системы с объемом воды – теплоносителя установки. Один кВт соответствует 15 литрам воды, циркулирующей по трубопроводам установки. Что касается Bt –коэффициента расширения, то он находится по специальным таблицам с учетом состава жидкости. Сейчас в систему вводят теплоноситель состоящий из смеси воды с гликолями. Это повышает эффективность теплоотдачи.
Показатель давления определяют в каждом узле тепловой установки. Допустимое давление принимается по самому большому значению. Именно на это давление настраивается предохранительный клапан.
Мембранные компенсационные баки снабжаются устройствами для контроля и регулирования давления. Для контроля используют манометры.
Как определить диаметр трубы, идущей к расширительному баку
Чтобы не загружать вас излишними формулами, посмотрите видео, где подробно рассказано о том, какие диаметры труб должны быть при установке мембранного расширительного бака в системе отопления:

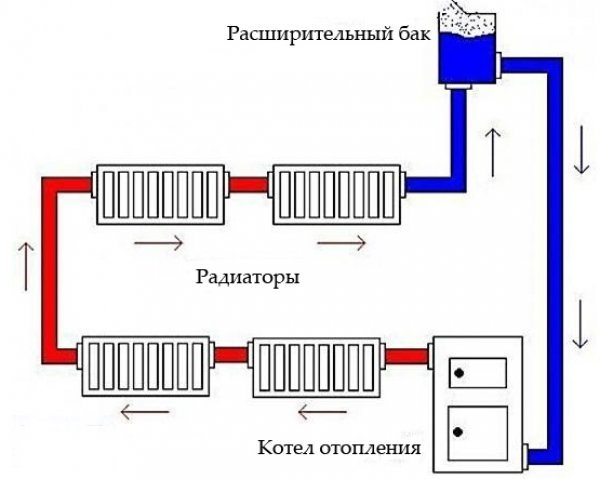

Расширительный бак для отопления открытого типа: характеристика устройства
Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.
Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.
Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.
Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель
Принцип работы расширительного бачка системы отопления
Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.
Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:
- для соединения расширительной трубы, через которую поступает теплоноситель;
- для циркуляционной трубы, что отводит воду из системы;
- контрольной трубы, предназначенной для регулировки наполненности системы и
- ликвидации из нее воздуха;
- переливной трубы, для удаления излишков жидкости.
Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.
Принцип работы расширительного бака системы отопления
В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.
Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.
Достоинства и недостатки открытого расширителя
Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.
К недостаткам такой емкости можно отнести:
- необходимость теплоизоляции бака для снижения потерь тепла;
- монтаж дополнительных трубопроводов, что портит эстетичный вид;
Расширительный бак имеет довольно простую конструкцию
- не герметичность резервуара;
- необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.
В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.
Расширительную емкость устанавливают рядом с котлом отопления
Обслуживание расширительного бака
Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:
- Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
- Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
- Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
- Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.
Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.
Показания манометров при правильной работе расширительного бака
Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.
Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.
Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.
Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.
Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.
Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».
Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.
Мембранный расширительный бак «таблетка»
Мембранный расширительный бак
Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.
Схематическое устройство расширительного бака
Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.
Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Технические расчеты бесплатно и анонимно =)
- Отопление
- Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
- Расчет диаметра коллектора
- Расчет расширительного бака для отопления
- Расчет количества ступеней теплообменника ГВС
- Расчет нагрева ГВС
- Расчет длины компенсаторов температурных удлинений трубопроводов
- Расчет скорости воды в трубопроводе
- Разбавление пропилен и этиленгликоля
- Расчет диаметра балансировочной шайбы
- Проверка работоспособности элеваторной системы отопления
- кг/с в м3/ч. Перевод массового расхода среды в объемный.
- Онлайн замена радиаторов Prado на Purmo
- Примеры гидравлических расчетов систем отопления
- Sanext
- Расчет диаметра и настройки клапана Sanext DPV
- Расчет этажного коллектора системы отопления Sanext
- Маркировка РКУ Sanext
- Замена клапана Danfoss AB-QM на Sanext DS
- Быстрая замена L и T-образных трубок на трубу Стабил
- Вентиляция
- Расчет гравитационного давления
- Расчет расхода воздуха на удаление теплоизбытков
- Расчет теплоснабжения приточных установок
- Расчет осушения помещений по методике Dantherm
- Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
- Расчет дымоудаления с естественным побуждением
- Расчет площади воздуховодов и фасонных частей онлайн
- Расчет естественной вентиляции онлайн
- Расчет потерь давления на местных сопротивлениях
- Расчет воздушного отопления совмещенного с вентиляцией
- Расчет вентиляции в аккумуляторной
- Расчет температуры приточного и вытяжного воздуха системы вентиляции
- Расчет углового коэффициента луча процесса
- Кратности воздухообмена и температуры воздуха
- Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
- Кондиционирование
- Расчет мощности кондиционера по теплопритокам в помещение
- Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
- Расчет теплопоступлений от источников искусственного освещения
- Расчет теплопоступлений от оборудования
- Расчет теплопоступлений от людей
- Расчет теплопритоков и влаги от остывающей еды
- Расчет теплопоступлений от инфильтрации воздуха
- Расчет полной теплоты из явной теплоты
- Водоснабжение
- Расчет сопротивления в трубопроводе ВК
- Расчет глубины промерзания грунта
- Расчетные расходы дождевых вод
- Газоснабжение
- Технико-экономический расчет тепла и топлива
- Расчет диаметра газопровода
- Расчет теплотворной способности энергоносителей
- Смета
- Расчет площади окраски металлического профиля
- Расчет площади окраски чугунных радиаторов
- Расчет расхода теплоизоляции с учетом коэффициента уплотнения
- Расчет количества досок из кубометра древесины
- Примеры смет
- Пример сметы на авторский надзор
- Пример сметы на перебазирование техники
- Пример расчета коэффициента к ФОТ при сверхурочной работе.
- Пример расчета коэффициента к ФОТ при многосменном режиме работы.
- Пример расчета коэффициента к ФОТ при вахтовом методе работы.
- Списание материалов в строительстве. Пример формы отчета.
- Списание материалов в строительстве. Пример формы ведомости.
- Разные
- Конвертер технических величин
- Проверка показаний теплосчетчика онлайн
- Расчет категории склада для хранения муки
- Линейная интерполяция онлайн
- Онлайн расчет маржинальности и точки безубыточности
- НДС калькулятор онлайн, расчет %
- Юнит-экономика онлайн калькулятор
- Расчет стоимости покупки автомобиля по доходу семьи
- Расчет стоимости системы учета энергоресурсов
- Калькулятор технологии домашнего виноделия
- На всю котлету
- Закон Ома
- Расчет фундамента
- Статьи
- Нормы
- Сравнение типов отопительных приборов
- Настройка AutoCAD
- Температура воздуха в Краснодаре за 10 лет зимой
- Сравнение ИП с ООО
- Вход
Падение давление в отопительном контуре
Мы уже знаем, что норма давления в системе отопления частного дома – это 1,5-2 атмосферы. В холодном состоянии это значение ниже. Включение контура подразумевает активацию циркуляционного насоса. Одновременно с этим начинается подогрев теплоносителя. Тепловое расширение жидкости вызывает небольшой рост. После прогрева контура датчик давления (манометр или термоманометр) покажет вышеуказанные цифры.
Система отопления под давлением хороша тем, что не обязательно следовать требованиям о соблюдении уклонов, заужений труб, высоты их расположения. При её строительстве используются недорогие тонкие трубы, прокладываемые под любыми углами – протекание теплоносителя обеспечивается циркуляционным насосом. Есть и другие плюсы:
- Не нужно следить за уровнем жидкости в контуре.
- Простота в монтаже.
- Возможность применения альтернативных теплоносителей.
- Возможность организации нескольких контуров.
- Возможность реализации системы тёплых полов.
Недостатком считается её зависимость от электросети – электроэнергия необходима для работы циркуляционного насоса.
Давление в системе отопления закрытого типа с циркуляционным насосом держится примерно на одном уровне, проявляя зависимость от температуры теплоносителя и включённого/отключённого насоса. Если оно начинает падать, это указывает на какие-то неполадки. Основные причины:
Повысить давление в системе отопления можно за счёт подачи дополнительного количества теплоносителя. Но прежде всего необходимо выявить причину падения и устранить поломку.
- Образование протечки в трубопроводах или радиаторах.
- Неисправность теплообменника котла.
- Повреждение мембраны в расширительном бачке.
- Наличие воздушных пробок.
Иногда давление в закрытой системе отопления падает из-за поломки циркуляционного насоса – по каким-то причинам он перестаёт обеспечивать требуемый напор. Такое часто происходит с недорогими моделями от малоизвестных брендов. Поэтому экономить на циркуляционных насосах не рекомендуется.
Поднять давление воды в системе отопление поможет более точная настройка циркуляционного насоса. Его необходимо отрегулировать так, чтобы добиться равномерного прогрева всего контура и не создать разрежение за самим насосом. О выборе режимов работы мы уже говорили в наших обзорах.
Функции расширительного бака
Согласно законам физики, вода при нагревании на 10 градусов, увеличивается в объёме на 0.3%.
Для небольшого количества воды это явление малозаметное, но для тонны или нескольких тонн, которые находятся в отопительной системе, это существенный показатель.
Появление дополнительного объёма воды может повлиять на состояние труб отопления или даже привести к их повреждениям. Для предупреждения такой ситуации устанавливается расширительный бак.
Его функции состоят в следующем:
- Удаляет из системы излишек воды при её нагревании.
- Обеспечивает необходимое давление и предотвращает его скачкообразные повышения (гидроудары).
- Удаляет из отопительной системы воздух, который действует на неё разрушительно.
Воздух, изначально растворенный в воде, при её нагревании начинает активно выделяться (при высокой температуре показатель достигает 90%). Вместе с теплоносителем этот воздух перемещается к баку, где скапливается, а затем выводится вовне.
Подбор устройства согласно расчету
Перед тем как приступить к расчету мембранника, нужно знать, что чем больше объем отопительной системы и выше максимальный температурный показатель теплоносителя, тем большего объема должен быть сам бак.
Существует несколько способов, по которым проводят расчет: обращение к специалистам в бюро по проектированию, проведение расчетов самостоятельно по специальной формуле или расчет при помощи онлайн калькулятора.
Формула
Расчетная формула выглядит так: V = (VL x E) / D, где:
- VL – объем всех магистральных деталей, включая котел и остальные нагревательные приборы;
- Е – коэффициент расширения теплоносителя (в процентах);
- D – показатель эффективности мембранника.
Определение объема
Самый простой способ определения среднего объема отопительной системы – по мощности обогревательного котла из расчета 15 л/кВт. То есть, при мощности котла 44 кВт объем всех магистралей системы будет равен 660 л (15х44).
Если в трубы залит антифриз, то прибегают к такому расчету:
- 10% — 4% х 1,1= 4,4 %;
- 20% — 4% х 1,1= 4,8% и т.д.
Показатель эффективности (D) основан на начальном и наибольшем давлении в системе, а также стартовом давлении воздуха в камере. Предохранительный клапан всегда настраивается на максимальное давление. Чтобы найти значение показателя эффективности, нужно провести следующий расчет: D = (PV — PS)/(PV+1), где:
- PV – максимальная отметка давления в системе, для индивидуального отопления показатель равен 2,5 бар;
- PS – давление зарядки мембранника обычно составляет 0,5 бар.
Теперь осталось собрать все показатели в формулу и получить окончательный расчет:
- VL = 15х44=660 л;
- D = (2,5 – 0,5) / (2,5+1) = 0,58;
- E = 4% = 0,04;
- V = (660×0,04) / 0,58 = 45,5 л.
Полученное число можно округлить и остановить свой выбор на модели расширительного бака начиная от 46 литров. Если в качестве теплоносителя будет использована вода, то объем бака будет составлять не менее 15% от вместимости всей системы. Для антифриза этот показатель равен 20%. Стоит отметить, что объем прибора может быть несколько больше расчетного числа, но ни в коем случае, не меньше.
