Лучшие модели бытовых рекуператоров
В следующей таблице приведены лучшие модели рекуператоров из представленных выше наиболее популярных производителей подобного оборудования. Стоимость устройств приведена, по состоянию на 2019 год.
| Модель | Технические характеристики | Цена, руб. |
| «Electrolux EPVS-200» |
| 25 000 |
| Модель | Технические характеристики | Цена, руб. |
| «Mitsubishi Electric VL-100EU5-E» |
| 33 000 |
| Модель | Технические характеристики | Цена, руб. |
| «Royal Clima RCS 350» |
| 34 500 |
| Модель | Технические характеристики | Цена, руб. |
| «Blauberg VENTO Expert A50-1 Pro» |
| 20 000 |
| Модель | Технические характеристики | Цена, руб. |
| «Vent Machine PVU-350 EC Zentec» |
| 150 000 |
Изготовление пластинчатого рекуператора воздуха для дома своими руками
Изготовление пластинчатого рекуператора своими руками
Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.
Плюсы и минусы
К преимуществам пластинчатого рекуператора можно отнести:
- простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
- простая технология монтажа без применения специализированного инструмента;
- КПД до 80% в зависимости от параметров воздуха;
- минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
- высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
- возможность модернизации путём добавления большего количества пластин.
- при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.
Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.
Необходимые материалы
Материал для сборки пластинчатого теплообменника
Для изготовления пластинчатого рекуператора потребуется следующий материал:
- оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
- тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
- нержавеющий металл, пластик, фанера или древесно-стружечная плита;
- пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
- стальной уголок 20×20 мм;
- силиконовый герметик;
- оцинкованные саморезы.
Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.
Технология изготовления
Проклейка изоляционной прокладки на металлическую пластинку
Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:
- Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.
- На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
- При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.
- Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.
- Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.
Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.
Основные типы рекуператоров для частного дома
Пластинчатый воздухообменник
Считается самым функциональным и сравнительно недорогим. Имеет разновидности:
- алюминиевые, выгодно отличающиеся ценой;
- пластиковые, имеющие более высокий коэффициент полезного действия по сравнению с металлическими;
- целлюлозные – самые эффективные, но неустойчивые к повышенной влажности.
Пластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричества
Минусом этого прибора считается обмерзание зимой.
Роторные приборы
Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.
Устройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влаги
Скорость вращения ротора можно менять, что увеличивает производительность прибора. Минусом роторного рекуператора является необходимость применения расходных материалов – фильтров. Ротор нуждается в периодическом обслуживании и работает на электричестве.
Рекуператор для загородного дома: основные виды и тонкости выбора
С точки зрения конструкции и принципа работы рекуператоры воздуха бывают нескольких видов:
- агрегаты для крыш;
- роторные устройства;
- приборы пластинчатого типа.
У каждого типа аппарата имеются как выраженные недостатки, так и очевидные преимущества. Очевидно, что они предназначены для разных условий эксплуатации.
Пластинчатые агрегаты
Речь идёт о самых популярных и востребованных теплообменниках. Их отличает простая конструкция, благодаря чему обеспечивается высокая надёжность. Пластинчатые установки для загородных домов обеспечивают КПД на уровне 78%, если это пластиковые модели. А целлюлозные решения – до 92%. Последние обеспечивают возврат как тепла, так и влаги, ввиду большей теплоёмкости.
«Плюсы» пластинчатых аппаратов:
- работа без энергозатрат;
- эксплуатационная надёжность;
- высокий КПД.
«Недостатки» вытяжных механизмов:
- влажность не возвращается обратно;
- с наступлением морозов теплообменники обмерзают;
- монтаж возможен только при наличии вытяжек и притока свежего воздуха.
Воздухообменники для крыш
Рекуперация энергии в вентиляционных системах может организовываться в виде специализированных крышных установок. Установка массивных систем целесообразна только для больших по площади помещений, складских комплексов, торговых точек, ангаров и гаражей. Характеризуются высокой эффективностью.
Крышные системы не подходят для квартир, частных домов и коттеджей.
Роторные приборы
Воздушный роторный воздухообменник пользуется не меньшей популярностью у потребителей, чем пластинчатые решения. Корпус изготавливают из алюминия. Основным действующим звеном агрегата выступает небольшой электромоторчик. Зигзагообразные и плоские элементы приводятся в действие приводным ремнем. Каждый элемент рекуперационной вентиляции отдаёт часть тепла от вытяжки подводному потоку воздуха. Преимущества роторной схемы:
- воздушные потоки сохраняют влажность;
- высокий КПД;
- рекуператор для частного дома имеет небольшие размеры, благодаря чему помещается даже в компактных системах вентиляции;
- роторы не страшны суровые зимы и сильные морозы.
аппараты работают от электроэнергии.
Какая система вентиляции выгоднее?
Действующие нормативные акты предусматривают тщательное утепление дома, что означает, что в общей потребности в энергии для его отопления большая доля (более 30%) имеет энергию, необходимую для обогрева вентиляционного воздуха.Использование рекуператора, восстанавливающего 85% тепла из вентиляционного воздуха, позволяет снизить общее количество энергии, подаваемой в здание, примерно на 20% (после учета энергии, необходимой для работы вентиляторов).Подготовленная оценка показывает, что система вентиляции с рекуператором и наземным теплообменником, позволяющая экономить энергию на вентиляции на уровне 85%, обходится дороже, чем естественная, почти на 11 000 рублей.
Для отопления среднего односемейного дома, построенного в соответствии с действующими нормами, требуется около 15 МВтч энергии (так называемая окончательная) в год. Его стоимость с ценами на топливо и энергоносители с начала 2020 года составляет примерно 3 500 рублей в случае отопления с помощью теплового насоса или котла на твердом топливе, 5 700 тыс
рублей в случае газового котла, 7 000 рублей, если вы используете мазут или пропан, и даже 11 000 рублей при обогреве обеспечивается электрическими обогревателями.20% экономии в результате восстановления означает, что мы будем экономить более или менее каждый год (если цены не меняются):– 500 рублей в случае теплового насоса или котла на твердом топливе,– 740 рублей за котел на природном газе,– 1000 рублей в случае котла для подогрева масла или пропана,– 1800 рублей за электронагреватели.Разница в цене естественной и принудительной вентиляции с рекуператором и наземным теплообменником составляет более 10 000 рублей, поэтому, если кто-то обращает внимание только на расходы, можно считать, что дома с дешевым отоплением в эксплуатации не стоит вкладывать средства в установку рекуперации тепла
На данный момент обязательные требования технических условий для домов на одну семью могут быть выполнены без каких-либо серьезных проблем при использовании естественной вентиляции. Если как в Европе начнут применяться индикаторы минимального строительного спроса на невозобновляемую первичную энергию, то проект дома с естественной вентиляцией и отоплением, отличным от биомассы, станет головокружительной задачей.
Типы и характеристики вентиляций
В зависимости от устройства теплообменника рекуператоры разделяются на пластинчатые и роторные модели.
Роторный рекуператор. Роторный (или, как его еще называют, барабанный) тип устройства. В нем реализован принцип вращения теплообменника. В роторном рекуператоре он представляет собой конструкцию с большим количеством гофрированного металла. При контакте с нагретым воздушным потоком слои металла внутри барабана аккумулируют тепло, которое затем передается входящему потоку уличного воздуха.
К достоинствам рекуператоров такого типа можно отнести:
- Возвращение основного объёма влаги из помещения. Такой рекуператор не снижает уровень влажности в комнате: влага в виде конденсата оседает на слоях металла в барабане, а затем возвращается в помещение при соприкосновении с входящим потоком воздуха;
- Более высокий уровень КПД (в сравнении с рекуператорами других типов).
Что нужно учесть при эксплуатации роторных рекуператоров? Они отличаются более сложной конструкцией (это требует периодической проверки состояния и техобслуживания). Среди других особенностей можно назвать уровень шума выше среднего и необходимость в постоянном контроле фильтров, так как теплообменник (из-за своей конструкции) подвержен засорению пылью.
Из-за конструктивных особенностей и технических характеристик рекуператор роторного типа чаще всего используется в зданиях промышленного назначения, в торговых центрах и котельных. В квартирах, частных домах и коттеджах барабанные рекуператоры применяются значительно реже.
Пластинчатый рекуператор. Основной конструктивный элемент пластинчатых систем – это тонкостенные панели, которые поочередно расположены в теплообменнике. Края пластин загнуты, а соединения между ними герметизируются при помощи полиэфирной смолы.
Поочередно расположенные пластины могут быть изготовлены из следующих материалов:
- Целлюлоза. Благодаря гигроскопичности этого материала влага может оставаться на пластине и затем возвращаться обратно в помещение;
- Металл. Это могут быть сплавы алюминия, латунь или медь, то есть металлы, которые устойчивы к коррозии и имеют высокий коэффициент теплопроводности;
- Пластмасса. Этот материал имеет малый вес и не подвержен воздействию влаги.
В теплообменниках пластинчатых рекуператоров поочередность пропуска холодного и нагретого воздушного потока обеспечивается определенным углом загиба краёв пластин. В отдельных моделях воздушные каналы имеют покрытие из серебра, что позволяет увеличить коэффициент теплообмена.
Пластинчатые рекуператоры обладают следующими преимуществами:
- низкий вес, небольшие габариты;
- высокий уровень надежности конструкции;
- длительный срок эксплуатации;
- высокая ремонтопригодность, простота технического обслуживания;
- небольшая цена.
Рекуператоры пластинчатого типа наиболее востребованы в жилых помещениях и офисах. Среди особенностей их эксплуатации нужно отметить повышенный риск образования обледенения при отрицательных температурах.
Парокомпрессионный рекуператор. Интегрированный в вентиляционную установку тепловой насос воздух-воздух, осуществляет перенос теплоты за счет низкокипящего хладагента. В приточный и вытяжной каналы устанавливаются оребренные теплообменники, которые соединены с компрессором фреоновой магистралью. Сам по себе он не справится с полноценной рекуперацией, либо стоимость подобного агрегата будет неприличной. Но его достоинством является то, что он способен извлекать из воздуха скрытое тепло.
Парокомпрессионные рекуператоры используют совместно с роторными, либо пластинчатыми. Разные физические принципы работы компенсируют недостатки каждого вида рекуперации по отдельности.
Наивысший КПД традиционных рекуператоров достигается при максимальной разнице температуры снаружи и в помещении, тогда как парокомпрессионный рекуператор достигает максимального КПД при минимальной дельте.
Кроме очевидного улучшения КПД рекуперации, такие комбинированные вентиляционные установки, в летний период способны кондиционировать проветриваемые помещения. Кондиционирование производится круглосуточно с меньшими затратами электроэнергии и не требует дополнительного оборудования.
Схема управления
Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.
Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.
Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.
Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.
Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:
N = G * Cp * ρ(в-ха) * (tвн-tср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт
Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:
- Нагрев приточного воздуха электрическим нагревателем;
- Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
- Нагрев уличного воздуха в водяном теплообменном аппарате и др.
Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц1=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)
Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N(эл.нагр) = Q – Qрек = 4,021 – 0,6 * 4,021 = 1,61 кВт
При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц2 = S * 24 * N(эл.нагр) * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:Sг.в .= 1500 руб./гкал. Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q(г.в.) = N * 214 * 24 * 3600 / (4,184 * 106)= 4,021 * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц3 = S(г.в.) * Q(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)
Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:
| Электрический нагреватель | Электрический нагреватель+ рекуператор | Водяной нагреватель |
|---|---|---|
| 107 389,6 руб | 42 998,6 руб | 26 625 руб |
Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.
Получить бесплатную консультацию инженера по вентиляции с рекуперацией
Получить!
Как изготовить рекуператор своими руками
Можно изготовить простейший рекуператор своими руками, для этого не требуется никаких специализированных навыков.
Предварительно необходимо подготовить:
- метизы, уголки;
- фанерный иди деревянный ящик;
- минвату;
- герметик;
- пластиковые фланцы;
- 4 «квадрата» алюминия или железа (листового);
- несколько пробковых листов.
Только после подготовки необходимых элементов, можно приступать к изготовлению теплообменника дома своими руками. Оптимально, если есть готовые чертежи агрегата.
Рекуператор воздуха своими руками изготавливается в такой последовательности:
- Листовой металл используют для подготовки пластин (200х300 мм). Таких заготовок понадобится не менее 70 шт. Основное требование – быть предельно аккуратным, соблюдать параметры.
- К поверхности заготовок приклеивают прослойку из пробки, но только у одной стороны. Вторую часть оставляют без обработки.
- Самодельный агрегат необходимо собрать воедино. В первую очередь формируется кассета: каждая пластинка предварительно поворачивается на 90 градусов. Отдельные элементы фиксируются клеем. Последней крепится пластина без обработки, покрытия.
- Вентиляционные компоненты компонуются в каркасе при помощи уголка.
- Стыковочные участки аккуратно обрабатываются и зачищаются силиконом.
- Фланцы крепятся на боковых частях кассет. В нижней части необходимо подготовить отверстие под дренаж, без которой из системы не будет отводится влага, которая есть в комнате.
- Стенки должны иметь направляющие, поскольку внутренние элементы необходимо периодически очищать.
- Агрегат помещают в корпус со стенками, внутренняя часть которых утеплена минеральной ватой.
- Рекуператор для квартиры помещается в вентиляционную систему.
Для чего нужен рекуператор воздуха для дома
Разные виды конструкций (например, системы роторного или пластинчатого типа), по праву заняли первые места по всему миру. Среди огромного ассортимента нагревательного оборудования для вентиляционных систем, именно рекуператоры пользуется наибольшей популярностью.

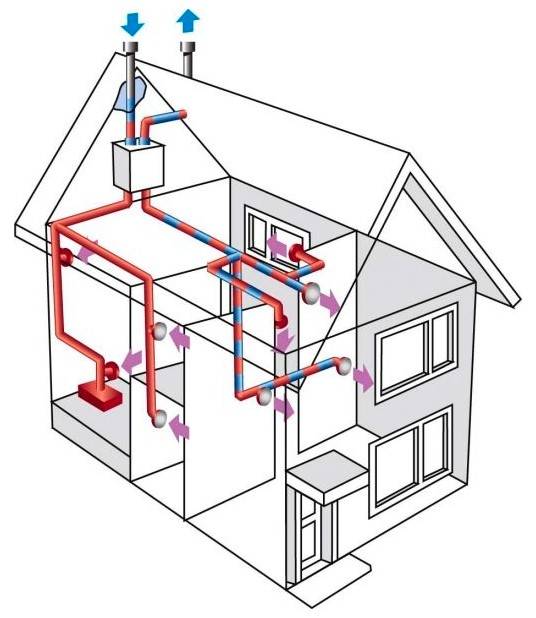

Так работает система очистки воздуха
Как правило, прибор должен устанавливаться в каждом жилом помещении и является незаменимой составляющей системы очистки воздуха.Считается, что при помощи использования встроенных вентиляционных каналов, которые чаще всего устанавливаются в ванной комнате и на кухне, очень сложно создать здоровый микроклимат внутри жилого помещения.
В каких случаях нужен прибор
Установка производится для обеспечения постоянного притока свежего воздуха при сохранении оптимального уровня влажности, то нужно в обязательном порядке устанавливать приточные или вытяжные вентиляции с рекуперацией тепла.
Обратите внимание! Использование разнообразных отделочных и утеплительных материалов существенно ухудшает воздухообмен с окружающей средой. В каких случаях используется прибор
В каких случаях используется прибор
Например, установка пластиковых окон в использование утеплительных панелей делает помещение практически полностью герметичным. В подобных ситуациях решить проблему позволяет установка прибора, который сможет обеспечить оптимальный воздухообмен и нагрев поступающего в помещение воздуха.
Вакио PLUS
Данная система считается рекуператорной, но имеет смысл использовать ее и как обычную приточную систему без нагрева воздуха. Для этого достаточно отключить теплообменник загрузив установку только на приток. Vakio PLUS работает в приточном режиме при температуре до — 30 ℃, Ему также доступен функционал вытяжной системы, когда потребуется срочно удалить посторонние запахи из помещения. Возможность использования установки в качестве приточного клапана — приятный потребительский бонус. Восстановить регламентную комплектацию прибора несложно. Достаточно установить на свое место теплообменник и прибор будет готов к использованию в качестве рекуператорной приточно-вытяжной установки. Именно многофункциональность и доступная цена обеспечили Вакио PLUS стабильно высокий спрос у покупателей.
Как сделать рекуператор воздуха своими руками для частного дома
Первый этап – разработка чертежа и выбор материалов. Учитывается объем проходящего воздуха. Кратность воздухообмена – не менее 0,35 за 1 час или 30 м³/час на одного проживающего. В кухне этот показатель равен или более 75 м³/час. Эти значения зависят от производительности вентилятора и полезного сечения воздуховодов.
Расчет производительности выполняется по формуле:
L=n*v
L – это необходимая производительность, n является расчетной нормой воздухообмена, а v – объем комнаты. Диаметр воздуховода – 100, 125 или 150 мм. Зависит от размера крыльчатки. Искусственное уменьшение патрубка с вентилятором может привести к формированию разности давления.
Пластинчатый
Самодельный пластинчатый рекуператор отличается по направлениям циркулирующих потоков. В прямоточных они имеют один вектор движения, в противоточных движутся навстречу. Для самостоятельного изготовления лучше применить третий принцип – перекрестный. Направления в конструкции пересекаются крест-накрест.
Пластинчатый рекупаретор можно легко изготовить своими руками
Материалы:
- Алюминий, оцинкованный металл. Легко гнутся, что упрощает обработку, у них относительно низкая стоимость. Но нужно учитывать, что металл обладает высоким коэффициентом теплопроводности, что приводит к обмерзанию и появлению конденсата.
- Полимеры (пластик). Надежны, низкая вероятность появления конденсата. Недостаток – высокая стоимость.
- Специальная целлюлоза. Имеют самый высокий КПД, легко обрабатываются. Но они быстро разрушаются при высокой влажности в здании, не подходят для бассейнов, бань и подобных помещений.
Для производства нужны пластины. Они делаются из алюминия, стали, бумаги или пластика. Общая площадь – до 4 м². Зазоры формируют из технической пробки (рулон) толщиной 2 мм. Элементы скрепляются металлическими уголками. Корпус делается из оцинкованного железа или пластика. Также нужен клей, герметик.
Порядок изготовления
- Формирование листов размерами 20*30 см в количестве 70-75 шт.
- На одну сторону пластины наклейте три полоски из уплотнителя (пробки). Одна располагается по центру, две – по противоположенным краям.
- Две готовые платины клейте через прокладки. Полоски находятся перпендикулярно.
- Так формируется секционный сердечник, в котором каналы чередуются направлением на 90°.
В коробе отсутствуют щели, обеспечивается герметичностью. Для уменьшения тепловых потерь на внутреннюю часть монтируется утеплитель. Для соединения с воздуховодом на торцах крепятся фланцы подвода и отвода.
Таким же способом можно сделать пластинчатый рекуператор из поликарбоната. Его преимущество – зазоры уже сформированы в листах. Следует разрезать поликарбонат на пластины и склеить их с учетом смещения направления воздуховодов относительно друг друга на 90°.
Трубчатый
Принцип работы этой схемы воздухообмена аналогичен коаксиальному воздуховоду для газовых котлов. Трубчатый рекуператор имеет два канала – наружный и внутренний. В первом потоки из улицы проходят через пространство между наружным корпусом и внутренней трубой. Для выхода из здания устанавливается патрубок меньшего диаметра. Через его стенки происходит тепловой обмен.
Внешним коробом будет служить канализационная пластиковая труба сечением 15 см, для внутреннего патрубка применяют гофрированный рукав 10 см. Адаптеры (переходники) с 150 на 100 мм для герметичности гофры. Тройники используют при формировании воздушного канала.
Трубчатый рекуператор
Порядок изготовления
- Обрежьте пластиковую заготовку и обработайте края.
- Установите два тройника по краям конструкции.
- Сделайте монтаж гофры. Она должна располагаться по центру полимерной трубы, не соприкасаясь с ее стенками.
- Соедините адаптеры с помощью резиновых уплотнителей, зафиксируйте края гофры. Места соединений можно обработать герметиком.
Для лучшей циркуляции в реверсивный патрубок монтируют вентилятор. Защиту от попадания мусора и пыли обеспечат вентиляционные решетки. Однако они искусственно уменьшат производительность из-за снижения полезного сечения магистрали.
Альтернатива – вместо гофрированного рукава установить набор из пластиковых труб диаметром до 16 мм и с минимальной толщиной стенки. Такие чертежи и схемы обеспечат максимальный тепловой обмен, так как увеличивается контактная площадь двух сред с разной температурой.
Как и где можно применять такую систему?
Рекуперация воздуха с целью удешевить отопление больших цехов уже давно применяется в промышленности. С развитием технологии стало возможным применять рекуператор воздуха для дома. Но встраивать его в имеющуюся вентиляционную систему очень сложно и поэтому дорого. Оптимальным вариантом является тот, когда рекуператор заранее планируется встроить в вентиляцию на стадии разработки проекта дома.
Применение и принцип работы
Дело в том, что обычно рекуперационные системы содержат один или несколько вентиляторов — как минимум вытяжной. Для их работы необходим постоянный воздушный обмен. Воздух в доме не должен застаиваться. Нет вытяжного потока — соответственно нет и приточного, нечего нагревать.
