Подключение духового шкафа к электросети

Правила подключения и техника безопасности

Если в квартире или доме есть напряжение 220 В, то подключение к электросети не составит проблемы. По типу проводки необходимо подобрать соответствующий вид, марку или сечение провода, который будет подавать электроэнергию. Независимо от того, как выполнена проводка (наружным или скрытым способом), необходимо определить основной проводник электропитания. Кабель с сечением 2,5 мм² надо заменить кабелем с сечением 4 мм², т.к. производители выпускают духовые шкафы, которые имеют мощность не меньше 3,5 кВт.

Ветка, обеспечивающая электроэнергией технику, должна иметь собственный выключатель. Мощность рассчитывается с учетом потребляемой духовым шкафом силы тока (автомат на 16 А или 20 А). Если с духовкой используется и варочная панель, то автомат подбирается в зависимости от мощности всей техники.

Заземление является важным этапом подсоединения устройства к электросети, т.к. от этого зависит безопасность человека, который будет пользоваться такой техникой. Если в квартире нет заземления, то его необходимо сделать самостоятельно. Для этого следует протянуть дополнительный провод в общую щитовую, которая находится в подъезде, и подсоединить ее к любому металлическому элементу.

Подключение духовки.

Также необходимо подсоединить к кабелю шкафа вилку. В трехжильном кабеле желтая жила будет служить «землей», и она подсоединяется к клемме заземления. Другие 2 жилы прикручиваются к 2 клеммам и тщательно обжимаются.

Последний этап — это проверка работы шкафа и его запуск вхолостую. Для этого включают духовой шкаф, проверяют индикацию и нагрев. Если все элементы нагрева работают, устройство включают на полную мощность, устанавливая температуру 160 °С. При этом выжигается вся смазка внутри устройства, которую нанесли на заводе-изготовителе.

Правила техники безопасности

С электрической проводкой следует обращаться осторожно, так же как и с подключением духовки. Перед проведением всех работ необходимо убедиться, что жилое помещение обесточено. Поскольку электрический шкаф потребляет много электроэнергии, под него проводится дополнительная ветка из целого провода с несколькими жилами сечением 4 мм²

Поскольку электрический шкаф потребляет много электроэнергии, под него проводится дополнительная ветка из целого провода с несколькими жилами сечением 4 мм².

Токопроводящая жила подключается только к отдельному автомату, чтобы к нему можно было подключить при необходимости варочную панель. Автомат подбирается в зависимости от степени нагрузки, которая будет на него возлагаться, и к полученной цифре добавляется 10%.

Проводка, ее сечение и автоматы

Подключение духового шкафа своими руками требует знания некоторых правил — последовательно расскажем обо всем. Продумывая нюансы, первое что надо сделать — оценить состояние действующей проводки и узнать ее сечение. Если проводка прокладывалась недавно, сделана по всем правилам, на розеточную группу идет кабель 2,5 мм и стоит автомат на 16 А (или больше), можно любой духовой шкаф подключать при помощи сетевого шнура, вилки и розетки. Все действительно просто, но есть минусы:

• Во время работы духовки включить какую-то мощную технику в ту же розеточную группу невозможно — будет выбивать автомат.
• Периодически придется менять оплавленные розетки, так как на длительное пропускание значительных токов они не рассчитаны.

Если вы согласны с этим, подключение духового шкафа действительно очень простое: установили, закрепили, включили.

Закладывать проводку под подключение бытовой техники желательно на стадии ремонта

На старые провода подключать солидную нагрузку нежелательно, но если состояние проводки нормальное, она трехжильная с нормально работающим заземлением, это возможно. Чтоб проверить состояние изоляции, измеряем сопротивление изоляции жил. Делают это при помощи мегаомметра. При соответствии нормам (не менее 0,5 МОм) духовой шкаф можно подключать. Один важный момент: сечение провода должно быть не менее 2,5 мм 2 (медь), и установлен автомат подходящего номинала (16 А).

Сечение жил и номинал автомата

Если придется тянуть новую линию, для начала надо определиться с сечением жил кабеля. В среднем максимальная потребляемая мощность духовых шкафов — 3-3,8 кВт. Но это — пиковые нагрузки, в которых оборудование работает очень редко. В обычном режиме потребление редко бывает больше 2 кВт.

Тем не менее, правильно рассчитывать проводку именно для максимального потребления. Для кабелей с медными жилами рекомендуемое сечение — 2,5 мм 2 , автомат — на 16 А. Это с солидным запасом по мощности (рекомендованная нагрузка до 5,9 кВт), но именно таковы рекомендации практически всех производителей и только при таких условиях они сохраняют свои гарантийные обязательства.

Таблица выбора сечения кабеля

Еще один нюанс: вся современная бытовая техника рассчитана на наличие заземления. Потому кабели используют трехжильные. Для прокладки в доме или квартире использовать можно ВВГнг, ВВГнгLs и другие его негорючие разновидности. Также подходит NYM. эти кабели оптимальна по соотношению цена/качество. Нужны будут трехжильные — 3*2,5. Только при выборе измерьте диаметр провода и посчитайте сечение. Слишком многие производители стали для экономии делать жилы тоньше, чем заявлено. Потому контроль обязателен.

При установке более мощных духовых шкафов — со встроенными парогенераторами — рекомендуют использовать кабели с сечением провода 4 мм 2 . На линию ставят автомат на 25 А.

Вообще, подключение духового шкафа к электричеству с рекомендациями по применяемому кабелю и номиналам защитных средств (автоматов) подробно описано в паспорте изделия. И лучше прислушаться к рекомендациям производителя. Они не заинтересованы в поломках собственной продукции и выдают рекомендации с запасом прочности.

УЗО — надо или нет

Кроме автоматического защитного выключателя на духовой шкаф рекомендуют устанавливать УЗО. Автомат защищает линию от перегрева и от токов короткого замыкания. При этом от пробоя на корпус защитить он не в состоянии, а это — реальная опасность. Именно потому рекомендуют ставить связку УЗО + АВ или дифавтомат (устройство, в котором совмещены все функции). Тогда при пробое изоляции на корпус или при случайном прикосновении к фазе никто не пострадает.

Схема подключения духового шкафа с УЗО

Выбор номинала УЗО прост: на ступень выше автомата. Если на линии стоит автомат на 16 А, УЗО должно быть на 25 А. Также надо выбрать ток утечки. Для выделенных линий это 10 мА.

Способы прокладки проводки

Первый способ — проложить в кабель-каналах. Это пластиковые или металлические короба, в которые укладываются кабели. Они прикручиваются к стенам и имеют съемные крышки. Эстетичность такого решения спорна. В некоторых случаях просто протянутый кабель привлекает меньше внимания. Другое дело, что по горючим основаниям (деревянным стенам или перекрытиям) тянуть его надо в гофре и это точно заметно. В общем, вариант возможный, но не очень красивый.

Прокладка в кабель канале и специальном плинтусе

Второй способ — протянуть линию в специальных плинтусах. Они выше и шире обычных, но зато провод можно дотянуть скрытно, он защищен от механических повреждений и эстетичность этого решения на высоте. К тому же выполняется легко, без пыли и особых проблем.

Особенности подключения встроенной духовки к электросети

Перед тем как подключить духовой шкаф к электричеству важно знать, что включать ее в бытовую электросеть можно напрямую (через специальную колодку). При наличии в комплекте специальной розетки с заземлением подключиться к линии можно с ее помощью

Для монтажа потребуется схема, приводимая в прилагаемой к изделию инструкции. В ней все контакты имеют маркировку по цвету, в соответствии с которой становится понятным, куда должен подводиться фазный, а куда – нулевой провод. Там же обозначены перемычки, позволяющие сформировать нужные цепи подачи питания 220 или 380 Вольт.

Выбор силового кабеля и автомата

Чтобы понять, как духовые шкафы подключают в розетку 220В, сначала потребуется разобраться с вопросом подводки к ней электропитания

При изучении ее схемы важно учесть следующие моменты:

• Для энергоснабжения духовки потребуется отдельная линия с автоматом на номинальный ток срабатывания не менее 32 Ампера.
• Сечение жил прокладываемого провода выбирается с тем расчетом, чтобы он не перегревался при максимальной нагрузке (не менее 4-х квадратных миллиметров).
• Для питания духового шкафа потребуется трехжильный кабель с заземляющей шиной.
• При его прокладке учитываются требования ПУЭ, в которых указываются допустимые расстояния от элементов строения и других коммуникаций.

После решения вопросов с подводкой важно разобраться с тем, как лучше подключать духовку – с использованием розетки или посредством колодки. Выбор варианта включения зависит от многих факторов, а также от предпочтений хозяина

С одной стороны закрепленная на стене и закрытая крышкой колодка обеспечивает более надежный контакт, чем самая мощная розетка. Однако по простоте подсоединения проводки и ее отключения от сети она явно проигрывает розеточному соединению, при котором необходимо просто вынуть вилку.

Еще один случай, когда без колодки никак не обойтись – если приобретенная модель духового шкафа рассчитана на трехфазное питание. Этот вариант больше подходит для владельцев частных домов, в которых подсоединить силовой трехфазный кабель удается только через клеммные контакты.

Тестирование

Перед тем как окончательно устанавливать духовой шкаф на рабочее место, рекомендуется протестировать его на работоспособность. Для этого следует включить подающий на него питание автомат и проверить с помощью тестера напряжение на колодке или клеммах розетки. Прибор должен показывать значение 220 Вольт или чуть больше, которое после отключения автомата сразу исчезает. По завершении тестирования можно смело включать духовку в работу, а затем попробовать что-нибудь приготовить в ней.

Разновидности духовых шкафов

По расположению их делят на встраиваемые и отдельно стоящие. Для установки первых понадобится специальная ниша.

В зависимости от типа нагрева печи бывают газовые и электрические. Газовые отличаются более низкой стоимостью. К минусам этих моделей относят неравномерное поступление тепла, из-за которого пища может подгореть, и возможность утечки газа. Хотя сейчас многие модели оборудуют газовым контролем, предупреждающим аварийную ситуацию. Электрический шкаф оснащен несколькими режимами нагрева и выпекания, двойной защитой от перегрева и возгорания. Его недостаток — высокая стоимость, а также проблематичное использование в домах, где случаются перебои в электропитании.

По способу монтажа печи подразделяют на зависимые и независимые. Первые идут в сочетании с варочной поверхностью, их устанавливают парой в кухонном гарнитуре, они имеют общий выключатель. Вторые автономны, их расположение не зависит от варочной панели. Такие печи монтируют в любом месте, где удобно пользователю. Они оснащены отдельной панелью управления.

Также духовые печи различаются по габаритам (вместительные, средние, компактные, мини-духовки), способу очистки камеры (гидролизный, каталитический, пиролитический) и количеству таких дополнительных функций, как гриль, вертел, таймер, обдув стенок холодным воздухом и др.

Порядок подключения

Электрические и газовые приборы подключаются по-разному. Независимо от типа электродуховки есть определенный план действий. Первым делом оценивают имеющуюся проводку. Духовку к ней можно подсоединить, если провода находятся в хорошем состоянии, а сечение проводников не меньше необходимого. Также при наличии на линии рубильника или автоматического выключателя, которые в случае возникновения опасной ситуации обесточат оборудование.

Если проводка не отвечает положенным требованиям, прокладывают новую, начиная от щитка и до места, где предполагается установить духовку. На проложенной линии обязательно ставят автомат подходящего номинала.

Вначале духовой шкаф готовят к подключению. Необходимо определить класс энергопотребления техники: А, В или С. Маркировка указывает на показатель мощности вне зависимости от различных конструкционных характеристик. Мощность моделей с обозначениями А+ и А++ не превышает 0.6 кВт, потому они относятся к самым экономичным. Электрическую духовку подключают как с помощью сетевого шнура, так и без него. К электрической сети в 220 Вт прибор подсоединяют через 3-х контактную вилку с заземлением. Если в комплекте отсутствует шнур и вилка, их покупают отдельно. Розетку подбирают учитывая мощность духового шкафа. В большинстве случаев достаточно розетки с номиналом 16 А. Специалисты не советуют ставить ее на линию, к которой подсоединяют варочную панель, чтобы исключить сильную нагрузку.

Есть еще один способ подключения. При нем с проводами из стены напрямую соединяют питающий кабель. Здесь рекомендуется использовать клеммную колодку. Соединение получается надежным.

При установке нужно правильно рассчитать размеры духового шкафа и ниши

Проводка

В старых домах (советское время), если проводка не менялась, то алюминиевая, сечением 1,5 мм², без заземляющего провода. По некоторым таблицам отчетов считается, что этого хватает на 4,4-5 кВт, но на практике для таких мощных устройств, как духовка, этого хватает на 3,5 кВт и не более. Придется сменить линию или выбрать устройство меньшей мощности (до 3,5 кВт и 16 А), иначе есть риск перегрева проводов, возгорания.

Часто правила нарушаются и, например, устройства мощностью 5 кВт «вешают» на алюминиевую леску 1,5 мм² и годами работают без негативных последствий, но это риск и нет гарантии от перегрева жил. Перед установкой встраиваемой духовки желательно изучить несколько вариантов таблиц соотношений мощностей и участков электропроводки. Подбирается среднее значение (в большинстве случаев его достаточно) или с запасом.

подключать духовку к сети необходимо с учетом правил электромонтажа:

• мощность инженерных сетей суммируется, поэтому желательно выделить отдельную линию с розеткой для электропечи. Однако, если сечение проводников позволяет, допускается большее количество потребителей, но следует учитывать, что при перегрузке, коротком замыкании, пробое все устройства будут обесточены. И значения дифференциального тока отключения также разные для отдельных устройств, поэтому возможна некорректная работа защиты;
• необходимо подбирать не только сечение жил, но и параметры розеток по амплитуде тока, иначе они перегреются, возникнет опасность возгорания.
• переключатель дифференциала – УЗО, дифавтомат – крайне желательно. Но если заземления нет (двухпроводная разводка), то оно обязательно. Без защиты в случае отказа, нарушения изоляции пользователь рискует получить поражение электрическим током со смертельными последствиями, а при перенапряжении повышается риск выхода устройства из строя;

Инструктаж по установке духового шкафа

Процесс установки газового духового шкафа осуществляется в три этапа:

1. Подготовка к установке.
2. Монтаж.
3. Соединение газового оборудования с общей магистралью.

Нужно разобраться в каждом этапе поподробнее, во избежание возникновения вопросов на тему правильного монтажа газового оборудования.

Этап 1 – процесс подготовки к монтажу

Процесс включает в себя ознакомление с инструкцией по эксплуатации газового оборудования. Многие недооценивают данный этап, хотя от подробного изучения правил зависит продолжительность эксплуатации газового оборудования.

Для успешного монтажа кухонной плиты, следует сначала его распаковать и произвести осмотр всех его сторон, включающих:

• Лицевую часть, на которой располагаются кнопки регулировки и дверца духового шкафа, не должна иметь дефекты, потертости, царапины. До окончания процесса установки не следует пока снимать защитную пленку.
• Заднюю часть, с находящимися на ней атрибутами подключения к электрической сети и газовому сообщению.
• Внутреннюю часть расположена внутри газового оборудования.
• Выступающую часть характеризует наличием ручки дверцы и вентилей, регулирующих уровень мощности подачи газа.

Проверьте укомплектован ли шкаф всеми деталями, необходимыми для монтажа, сверив его наличие с комплектацией, указанной в техническом паспорте: наличие противней, поддонов, решеток гриля, крепежных и фиксирующих элементов.

Крепежный комплект состоит из направляющих, нескольких штук саморезов, возможно, небольшое количество крепежных деталей вас удивит, но для монтажа газовой плиты больше и не нужно.

Проведя проверку комплектации необходимых деталей, и проведя осмотр оборудования на отсутствие дефектов, можно перейти к подключению шланга для газа и установке газового оборудования.

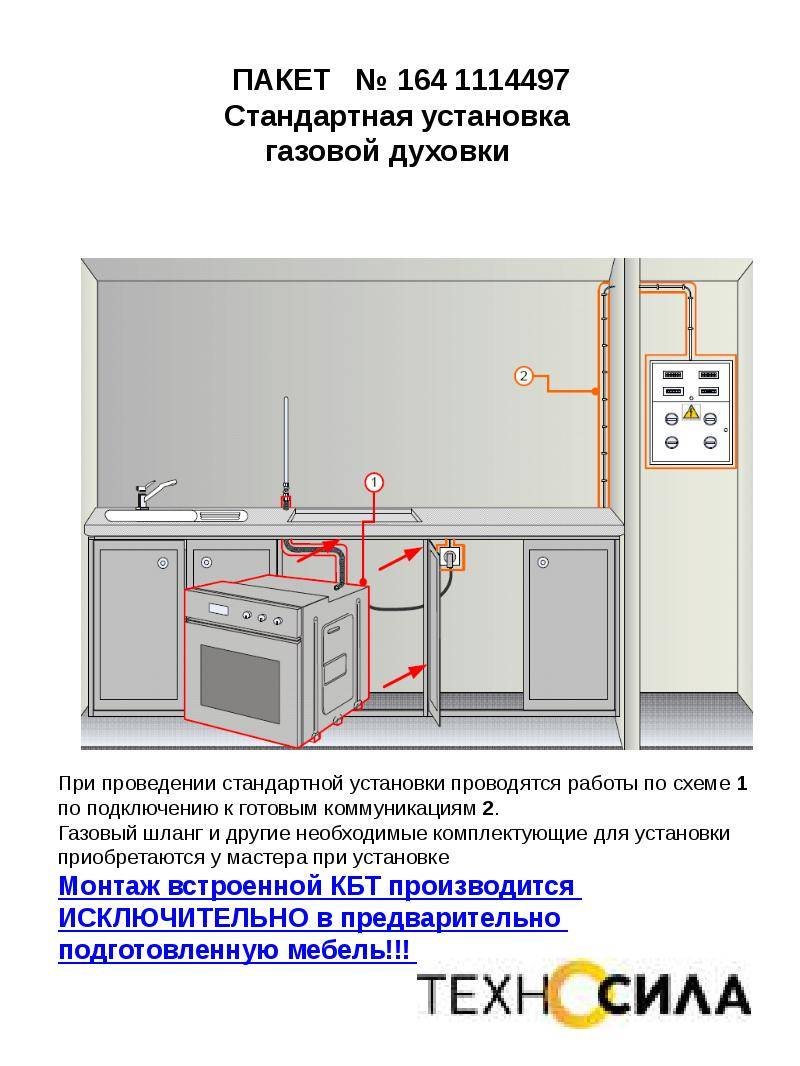

Этап 2 – установка духового шкафа

Имея стандартные размеры и газового оборудования, и кухонной гарнитуры, в процессе осуществления установки, следует проследить за тем, чтобы размеры ниши и газового оборудования совпадали. Для проверки необходимо вставить плиту в нишу кухонной гарнитуры, он должен встать не плотно, имея небольшой отступ, который позволит без труда закрепить направляющие элементы.

Инструкции производителей по установке сводятся в следующем, что газовую плиту, согласно чертежным схемам, необходимо устанавливать либо на панель, находящуюся сверху, либо на направляющие элементы, расположенные по бокам. Для формирования стабильности плиты, ее корпус следует закрепить саморезами.

Процесс подключения электричества и шланга для газа совершают еще до момента фиксации оборудования.

Этап 3 – соединение духового шкафа с газовой магистралью

Для совершения данного действия, потребуются следующие набор инструментов:

• отвертка;
• газовый и разводной ключ;
• фум-лента, предназначенная для герметизации и соединения газовых труб;
• мыльный раствор.

Согласно правилам установки газового оборудования, во избежание возникновения аварии, установку газовой плиты следует производить с отдельным отводом трубы с установленным на нем краном, необходимым для отсечения газа. Подводка оказывает дополнительную защиту, путем присоединения ее через диэлектрик.

Правила установки диэлектрической вставки сводятся в следующем:

1. Приобретение диэлектрика
2. Выбор места для установки
3. Установка диэлектрика
4. Подключение газовой проводки

Другой конец диэлектрика подсоединяется к духовке. Газовый шланг одним концом должен быть подключен к газовому оборудованию. Следует учесть, то что шланг должен быть достаточной длинным, чтобы свободно доставать к подключению, даже в тот момент, когда газовое оборудование не вставлено в кухонный гарнитур. В этом и состоит один из нюансов установки газового оборудование встроенного типа.

Процесс проверки качества установки газового оборудования производят «по-старинке», а именно мыльный раствор наносят на газовую трубу и открывают поток газа. Появление пузырей означает плохую герметизацию, а их отсутствие означает, что монтаж произведен успешно

В противном случае при возникновении пузырей, следует повторно произвести герметизацию стыков ил пригласить газового специалиста для устранения прорех. После завершения процесса установки газового оборудования, необходимо произвести проверку исправности техники и правильно подключения, путем подключения оборудования к электрической сети.

Последний завершающий этап установки состоит в закручивании крепежных деталей и финишной проверке правильности подключения и установки.

Мощность электрического духового шкафа и варочной панели

Первое и самое важное, что нужно узнать для грамотного производства данных работ – это мощность подключаемых приборов. Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок. Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт)

Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт)

Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок. Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт).

Максимальная мощность электроприборов всегда указана на самом устройстве, на его упаковке и в инструкции по эксплуатации. Так для духового шкафа, в зависимости от его типа, модели и наличии дополнительных функций максимальная мощность варьируется от 2,5 кВт до 4 кВт, для варочной панели это значение может принимать от 6 кВт до 9 кВт.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм 2 ). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

Источник

Установка духового шкафа

Современные кухни с техникой, встроенной в мебель, радуют глаз красотой и практичностью. Для монтажа прибора обязательно требуется подготовленная ниша.

Установить выбранную духовку можно двумя способами:

1. Монтаж любой духовки под столешницей. Сверху крепится встраиваемая плита.
2. Встроенная духовка ставится отдельно от варочной кухонной панели, размещаясь над уровнем стола. Это позволяет наблюдать за готовкой пищи, упрощает уход, но в этом случае требуется шкаф для ниши.

В автономном режиме установки техники ниша должна иметь определенный размер. Так как сейчас размеры техники стандартны, можно найти модели, которые легко встроить в гарнитур любой кухни.

Подготовительные работы

Для того чтобы техника служила долго и без каких-либо сюрпризов, необходимо правильно подготовить место, где она будет поставлена. Для начала необходимо внимательно изучить руководство и учесть все особенности места для монтажа. Если используют встроенную духовку, то нужно выбрать шкаф с нужными размерами, учитывая, что тепло будет излучаться от прибора, не забыть о расстоянии между техникой и стенками кухонного гарнитура.

Теперь подготавливают нишу, в которой будет размещен прибор, для этого вытягивают тумбу со своего места. В задней стенке с помощью электродрели просверливают необходимые отверстия для кабеля или шланга подачи газа. Теперь можно тумбочку возвратить на место и начать подключение духовки.

Монтаж и подключение электрического духового шкафа

Подключение духовки начинается с подготовки ниши для расположения техники. Электрическая плита подключается гораздо проще, чем комбинированная. Она может быть подключена в одну, две или три фазы. Если электрическая сеть имеет напряжение 220 В, рекомендуется использовать первый вариант.

Нужно строго соблюдать критерии безопасности и инструкцию изготовителя. Лучше сделать отдельную разводку под технику. Производители советуют использовать для устройства только указанную мощность. Стоит помнить при подключении о следующих правилах: переключение на выключатель происходит за счет отдельной проводки. Используют винтовые клеммы, чтобы подключить провода.

Порядок работы:

1. В задней стенке ниши кухонного гарнитура есть отверстие для провода. Туда его нужно протянуть от сети.
2. Другой край нужно подсоединить к духовке. Назначение клемм, а также схема подключения указаны в паспорте прибора.
3. Затем нужно открутить заднюю часть защитной панели и подвести к контактам провода ПВС 3 * 6.
4. Потом поместить фазный провод (серый или коричневый) под клемму с буквой «L».
5. Поместить нулевой провод (синий) на клемму с буквой «N».
6. Заземляющий провод (желто-зеленый) помещается под винт со знаком «заземление».
7. Далее нужно закрепить проволочный зажим и поставить на место контакты защитного чехла.
8. Затем устройство вставляется в предусмотренное место и закрепляется.
9. После этого необходимо проверить работоспособность электрической печи, подключив ее к розетке.

Стоит сказать о самой вилке. Кабель имеет три провода, чаще всего зеленоватого или желтоватого цвета с заземлением. Он подключается к клемме заземления. Оставшиеся два провода подключены к двум различным клеммам. Контакты должны быть надежно зажаты. Функциональность устройства проверяется в конце монтажа.

Еще важно знать 3 нюанса о подключении

1. На всякий случай придется позаботиться, чтобы шкаф беспрепятственно отключался. То есть, доступ к розетке должен быть свободный.
2. Различные удлинители не применять – не справятся с нагрузкой. В результате произойдет перегрев. Хозяев квартиры интересует, можно ли подключить варочную панель и духовку к одной розетке. Ответ тут только отрицательный.
3. После подключения установите максимальную мощность нагрева и запустите шкаф в работу. Проверьте, чтобы провода не искрили. После открываем дверцу и включаем вытяжку. Ждем, когда запах сгоревшей заводской смазки улетучится из помещения.
