Пошаговая схема теплицы: 8 этапов

4 Деревянный каркас

Теплицу из дерева легче ремонтировать. Ее изготавливают как конструктор, со временем прогнившие детали можно заменить. Обработка антисептиками или медным купоросом помогает защитить деревянный каркас от гниения.

Теплица из дерева – легкая конструкция, поэтому не нуждается в крепком фундаменте. Столбики подбирают сечением 10-12 см, длиной 3 м и подготавливают для них ямы глубиной 50 см. В итоге должна получиться конструкция парника высотой 2,5, которой достаточно для полноценного роста садовых культур. Для теплицы 3 х 6 достаточно установить 6 столбиков (по углам 4 и посередине 2). После того как опоры установлены, их заливают раствором, оставляют до полного высыхания и затем переходят к сборке каркаса. В жаркую погоду фундамент периодически опрыскивают, чтобы по нему не пошли трещины.

На деревянные столбики горизонтально и вертикально набивают бруски сечением 10 см сверху и посередине. На верхние балки крепят стропила с шагом 0,5 м для придания устойчивости всей конструкции. Крепление стропил и несущих опор проводят саморезами, использование гвоздей не рекомендуется.

Перед тем как собирать каркас, нужно предусмотреть расположение дверей и форточек. Дверная коробка имеет размеры 1,8 х 0,8 м2, ее устанавливают с северной стороны. Оконные габариты подбирают по своему усмотрению.

Деревянный каркас стандартных размеров

Форма

Раньше парник представлял собой миниатюрную арочную конструкцию под рассаду или прозрачную «бытовку» под помидоры и огурцы. Как построить теплицу своими руками, чтобы внутри нее можно было выращивать растения разной высоты?

Ответ на этот вопрос кроется в выборе конструкции нужной формы:

  • Во-первых, миниатюрная арочная теплица благодаря использованию легких пластиковых труб и поликарбоната стала выше и больше в несколько раз;
  • Во-вторых, одно- и двухскатные модели также стали большими и разборными, но они уже приветствуют ровный металлопластиковый или пластиковый профиль;
  • В-третьих, кроме популярных высоких теплиц, возводимых от уровня грунта, встречаются низкие 0,8-метровый аналоги, которые открываются сверху или имеют цокольный этаж для посещения внутреннего пространства.

Последние конструкции называются теплицами-термосами. Поскольку они устраиваются ниже грунта на 1,0-1,5 м, растения внутри них защищены от ветра. Главное, чтобы осадки стекали по заранее предусмотренному водоотводу, который монтируется вдоль всего периметра «термоса».

Часто цокольная теплица предусматривает очаг. Он размещается в конце конструкции, чтобы теплоноситель проходил через трубы до другого конца.

Как правильно ухаживать за теплицами из поликарбоната

Уход за такими парниками несложен. В конце сезона металлическое основание очищают от грязи, ржавчины, старой краски. В случае необходимости слой эмали обновляют. Деревянные каркасы пропитывают антисептиком или белят раствором извести. Покрытие промывают мыльным раствором с добавлением дезинфицирующих средств. Для уничтожения вредителей и возбудителей болезней проводят окуривание серной шашкой.

Осенью дополнительно усиливают постройку с помощью деревянных или металлических подпорок. В зимний период, особенно после снегопадов, счищают наледь и снег с крыши.

Тепличные строения из поликарбоната долговечны, надежны, почти не требуют дополнительных вложений. При регулярном уходе они прослужат долго и порадуют превосходным урожаем.

Выбор оптимального проекта крыши

Каплевидная схема. Преимуществом такой схемы является уменьшение давления снега. Снег просто скатывается с кровли не задерживаясь. Недостатком является сложность сборки и устройства вентиляционных люков.

Арочная схема. Имеет довольно высокую стойкость к ветровой и снеговой нагрузке. Однако сам каркас должен быть укреплен дополнительными укосинами. Во время солнечных зимних дней снег на такой кровле подтаивает и смерзается с материалом покрытия, что требует периодической чистки поверхности.

Схемы проекта арочной теплицы

Многогранная схема. Переходной вариант между арочной и двускатной формой. Характеризуется высокой прочностью и стойкостью к снеговым нагрузкам. Ломаная схема адаптирована для сезонного использования. Нижние сегменты крыши могут являться большими вентиляционными люками. Главный недостаток такого проекта – высокая сложность и трудоемкость сборки каркаса.

Проекты, чертежи ломаной крыши для теплицы с указанием основных конструкционных размеров и углов

Односкатная крыша. Наиболее распространены примыкающие проекты теплиц с отоплением имеющие односкатную кровлю. Преимущества такой схемы компоновки для зимней теплицы намного больше, если она размещена на южной стороне дома. В этом случае экономия на обогреве может составлять до 20 %. Кроме того, если позволяет схема отопления дома с ней можно соединить систему обогрева теплицы.

Схема пристенной конструкции, по проекту скат должен выходить на юг

Двускатные схемы. Характерны для проектов теплиц из профильных труб или металлического уголка, швеллера, двутавра. Угол наклона стропильной системы должен быть в пределах 20-30°. Это оптимальная величина, позволяющая снегу беспрепятственно сходить с плоскости. Эта крыша достаточно пологая, для того чтобы не укреплять стропильную схему дополнительными укосами для защиты от ветровой нагрузки.

Схема двускатной теплицы с точными габаритными размерами

Купольные схемы. Проект оптимально подходят для создания теплицы термоса с внутренней дополнительной прослойкой. Полусферическая форма позволит эффективно отражать тепловое излучение внутрь сооружения. Существенным недостатком такой схемы является завихрения в конвекционных потоках и образование застойных зон воздуха, как результат очень плохая вентиляция помещения. В качестве материала используются металлические профиля и деревянные брусья. Нестандартная форма рам может вызвать определенные сложности в экономной раскройке поликарбоната.

Схема устройства зимней теплицы, чертежи и проект размещения приспособлений для нагрева

Виды профилей

Строго говоря, теплица из профиля – собирательное понятие. Оно обозначает конструкции, заметно отличающиеся друг от друга и возводимые из множества видов металлических (и не только) профилей. Некоторые из профилей изначально изготовлялись для других целей, а иные созданы специально для возведения теплиц. Наиболее популярные из них приведены в таблице ниже.

Таблица. Виды профилей, пригодные для постройки теплиц.

Название, фотоОписание
П-образный или U-образный профильМножество подвидов профилей П-образного сечения, различающихся по ширине, высоте стенок и толщине металла. Применяются для возведения различных конструкций, в том числе и теплиц. Для борьбы с коррозией, в зависимости от материала, цинкуется (для стали) или анодируется (для алюминия).
V-образный профильМеталлический профиль V-образного сечения с «полками» для крепежа в нижней части и на краях. Дешевое и легкое в работе изделие, но уступающее по прочности некоторым вариантам П-профиля. Создано специально для возведения теплиц. Усиленные варианты могут называться W-профилями.
Профилированная трубаОцинкованная стальная труба прямоугольного или квадратного сечения. Высокие показатели прочности и надежности. Для борьбы с коррозией цинкуется или покрывается порошковыми красками.
CD-профиль для гипсокартонаНесущий потолочный профиль (ПП) для гипсокартона. Имеет П-образное сечение, загибы на концах. Снабжен гофрами, увеличивающими прочность изделия.
UD-профиль для гипсокартонаНаправляющий профиль для гипсокартона. Имеет П-образное сечение, применяется для формирования плоскости каркаса из CD-профиля и крепления последнего к стене, полу или потолку.
ПВХ-профильПрофили из поливинилхлорида П-образного, квадратного и иного сечения. От металлических аналогов отличается большей гибкостью и дешевизной при меньшей стойкости к нагрузкам.

Существует несколько способов крепежа элементов из профиля друг с другом.

  1. Болты и гайки с шайбами – хорошо подходят для профилированной трубы, V-образных и П-образных конструкций. Обеспечивают простоту последующего демонтажа и обратного монтажа теплицы, но при этом требуют предварительного сверления отверстий в профиле и тщательного контроля надежности соединений.
  2. Саморезы – применяются в работе со всеми видами металлических профилей, особенно с CD и UD. Для теплицы оправдано применять не «клопы», а саморезы с прессшайбой – тонкая шляпка не будет мешать монтажу обшивки. Некоторые из шурупов снабжаются сверлами на концах для облегчения входа в металл.
  3. Сварка – надежное и долговечное неразъемное крепление. Используйте только в том случае, если последующий демонтаж теплицы не планируется. Сварочные швы требуют дополнительной защиты от коррозии.
  4. Соединители – множество конструкций, применяемых для соединения ПВХ-профилей между собой.


Саморезы с прессшайбами


Пример крепежа уголков саморезами к профилю

Как построить теплицу из дерева

Строительство теплицы – логичный шаг, если есть огород. Эта простая теплица из дерева была построена с использованием ручного инструмента и электрической ручной пилы, строгального станка, фрезерного станка, ленточной шлифовальной машины и дрели (аккумулятор). Время на строительство: более 2 месяцев, почти полный рабочий день, но зато полностью теплица сделана своими руками. Время строительства можно сократить, используя стандартные размеры окон и т. д.

Реальные размеры на самом деле 5,20 х 3,85 м, с крышей, достигающей 2,75 м (не отделка).

Материалы, которые использовались для строительства деревянной теплицы.

Дерево: много больших досок (балок), приблизительно 16×6 см. В основном 2 м, а некоторые более 5 м! Их пришлось разрезать (по длине) на 2 части! Более мелкие доски подбирались по мере необходимости.

«Стекло»: эта часть, конечно, очень специфична для данной ситуации: здесь собраны большие, выброшенные акриловые листы, но с приклеенной к ним грязной пластиковой фольгой. Было много работы по очистке листов от липкого клея.

Теплице нужно прозрачное покрытие. Традиционно: стекло. Есть три способа.

  1. Использовать доступные, стандартные размеры старых окон. Если окно разбито, заменить будет не сложно.
  2. Заказать готовые застекленные рамки.
  3. Купить усиленный устойчивый к ультрафиолету поликарбонат. В данном случае использовался для крыши.

Как построить деревянную теплицу своими руками, читайте в инструкции на сайте, ниже смотрите пошаговые фото. В конце галерее показано еще несколько примеров теплиц в исполнении автора.

Источник фото: www.instructables.com/id/5-x-4-m-greenhouse/

Арочный каркас теплицы

Определяясь с выбором, рассмотрите вариант арочного каркаса теплицы. У этой конструкции есть несколько преимуществ. Этот дизайн хорошо известен своей способностью противостоять сильному ветру и снегопаду. Форма крыши помогает избежать повреждений от значительного скопления осадков или мусора. Конструкция требует меньше строительного материала, что не только помогает снизить затраты, но и делает изготовление арочной теплицы своими руками быстрее и проще. К тому же благодаря дизайну у вас есть несколько вариантов установки. Арка имеет большую высоту от высокого профиля в центре, что создает пространство для высоких культур (таких как помидоры и огурцы).

И потом, арочный каркас выглядит очень привлекательно. Если хотите узнать, как построить теплицу из дерева с арочным каркасом, прочитайте инструкцию на сайте, ссылку найдете ниже. Там так же есть список необходимых материалов.

Конечно, гораздо проще сделать арки из труб ПВХ, эта задача по силам даже новичкам. Но деревянные дуги намного прочнее и выглядят действительно красиво и основательно.

Источник фото: leadinlife.info/teplica-svoimi-rukami-iz-dereva.html

Каркас теплицы из труб ПВХ

Это немного не стандартный каркас, рассчитанный на сильные снегопады. В первоначальных планах использовались доски 1х4. Тем не менее, если хотите действительно усилить каркас теплицы, возьмите 2×4, снег может быть довольно тяжелым. Сначала соедините 2 трубы ПВХ с помощью поворотника 45°. Если не хотите склеивать трубы, используйте круглые штифты. Временно прикрепите концы к каждой стороне, это дает приблизительное представление о размерах сторон. После этого можете решить, какого размера должна быть дверь. В данном проекте – 90 см, но вы можете сделать больше, если планируете закатывать большую тачку. Высота тоже дело произвольное.

Когда определились с дверями, можете измерить и вырезать все остальные части (см. Чертеж). Разрежьте фанеру, нанесите немного клея и просверлите на досках 2 х 4. Затем просверлите 4 отверстия в трубе ПВХ в местах, указанных на чертеже и стяните стяжками. Закрепите на торцах пленку и вырежьте проем для двери. Чтобы  соединить стороны, выровняйте столбы с вертикальными сторонами двери. Если дверь шириной 90 см, установите столбы на расстоянии 100 см. Повторите все это на 365 см дальше для другой стороны теплицы. Прикрутите к фанере с каждой стороны бруски 2х4, используя кронштейны. У вас должно получиться 2 прочные перекладины, соединяющие стороны теплицы.

Каркас теплицы теперь прочно закреплен на грунте, необходимо установить дуги. Через каждые 90 см с одной стороны забейте под углом арматуру. Наденьте трубы ПВХ и закрепите пластиковыми стяжками к боковым перекладинам, как показано на фото. Другим важным элементом являются скрещенные провода, которые создают диагонали. Провода пересекают среднюю трубу ПВХ с каждой стороны. Натяните пластиковую пленку и оберните концы вдоль края. Затем отцентрируйте и скрепите по вертикали. Закрепите пленку планками 1х2 на раме и обрежьте лишнее. Сделайте дверь размером с проем теплицы. Если отверстие составляет 90 см, сделайте дверь немного больше (например, 98 см). Добавьте защелку снаружи и простой крючок внутри. Дверь в теплицу устанавливается с помощью 2 петель.

Источник фото: www.instructables.com/id/A-Greenhouse-for-the-North/

Выбираем материал

Размер необходимой конструкции во многом зависит от выбранного материала. Применение сотового поликарбоната сегодня находится на пике популярности. Кроме того, что он достаточно функционален и эффективен в применении, он еще и отличается оптимальной ценовой политикой и долговечностью. – это материал, который обладает гибкостью. Благодаря этому, к примеру, обустраивая парник, можно варьировать высоту и ширину сооружения. Длина может зависеть исключительно от предпочтений создателя парника. Какими преимуществами обладает поликарбонат:

  • высокий уровень теплоизоляции
  • отлично рассеивает свет
  • не поддается влиянию ультрафиолета
  • не создает конденсата
  • сохраняет оптимальный для растений микроклимат
  • устойчив к различным погодным условиям
  • ударопрочен
  • долговечен

Кроме того, из такого материала можно создавать как летние, так и зимние варианты теплиц различных размеров и конструкций.

Каркас также нуждается в ответственном подборе материала. . Готовые каркасы имеют так называемые стандартные размеры, которые у той или иной формы будущей постройки разные. Если же есть желание изготовить теплицы из поликарбоната своими руками, то необходимо знать какой материал наиболее практично будет сотрудничать с поликарбонатом:

  • Дерево. Подходит для использования, но такой вариант практикуется крайне редко. Дерево, ввиду своего натурального происхождения, не отличается долговечностью и под воздействием окружающей среды требует постоянного ухода и возможного ремонта. – создания каркаса — этот материал применяется достаточно редко.
  • Стальные трубы. Это достаточно практичный и долговечный материал. При работе с ним необходимо применять сварочный аппарат, а, значит, потребуются некоторые знания и практичные навыки. Но каркас будет более чем подходящим.
  • Оцинкованный профиль омегообразной формы является самым популярным и практичным материалом. Его очень просто смонтировать своими руками, конструкция будет легкой и прочной. Этот материал – общепринятый стандарт.

Материал для конструкции также повлияет на определение размера будущей постройки. Если материал достаточно прост в обработке и монтаже, то каркас можно создать больших размеров как в длину, так и в высоту.

Особенности и преимущества материала

Защитить урожай от холодной погоды, обеспечить его всем необходимым в любое время года может помочь только теплица. Прежде чем строить подобный объект, следует тщательно все подготовить и распланировать. Если в конструкции возникнут недочеты или ошибки, то их потом трудно и дорого будет устранить. А также несовершенство конструкции будет неизбежно сказываться на показателях урожайности.

Прежде чем начинать работы, следует хорошо ознакомиться с различными материалами и чертежами теплиц. Популярным современным материалом для создания парника является поликарбонат, он наилучшим образом соответствует требованиям. Долгие годы материалом для теплицы служило стекло и пленка ПВХ.

У всех этих покрытий имеются достоинства, но также и существенные недостатки:

  • стекло хрупкое и тяжелое, его трудно монтировать;
  • пленка ПВХ обладает небольшой прочностью и быстро приходит в негодность.

Сотовый поликарбонат не отличается по коэффициенту прозрачности от стекла, в то же самое время он прост в монтаже, весит заметно меньше. Материал хорошо противостоит перепадам температур и влажности.

Структура поликарбоната – это три слоя.

  • Верхний слой – сплошной лист, в котором присутствует специальная UV-пленка, которая защищает от пагубного воздействия ультрафиолетовых лучей.
  • Средний ряд – это пустые ячейки в виде сот. Они могут быть прекрасным теплоизолятором, одновременно придавая дополнительную жесткость всему листу.
  • Нижний слой также обеспечивает общую прочность конструкции.

В среднем теплица из поликарбоната «работает» в течение 5-8 лет. Поликарбонат отличается хорошими теплоизоляционными свойствами. Имеет прекрасный коэффициент светопроницаемости, позволяя выращивать самые разные растения. В холодное время года поликарбонат успешно выдерживает значительную снеговую нагрузку.

Преимущества парников 6х3

Строительство теплицы 3на6 своими руками – самый популярный вариант на садовых участках. Давайте посмотрим, почему.

Как распланировать теплицу 6х3: высадка овощей, обогрев, проветривание

В таком парнике разместится необходимый минимум овощей:

  • Длинные стороны – по грядке огурцов и помидоров.
  • Короткие стороны – баклажаны, болгарские перцы.
  • Центральный ряд – какие-то из упомянутых овощей.

Дуговые теплицы 6х3 из поликарбоната могут иметь максимальную высоту 2 метра. Этого более чем достаточно для выращивания высокорослых культур и их обслуживания. При этом верхняя часть парника будет хорошо просвечиваться, не создавая сильного затенения для посадок снаружи

Также этой высоты хватит для организации полноценного верхнего проветривания – его наличие особенно важно для огурцов и помидоров, боящихся сквозняков

Обратите внимание: появился вопрос — как обустроить теплицу из поликарбоната внутри 3х6? Первый вариант – на фото ниже. Здесь всего 4 грядки: 3 длинные, 1 короткая, торцевая. Низкорослые культуры высаживаются на короткой и/или на длинной, находящейся с солнечной стороны.

Низкорослые культуры высаживаются на короткой и/или на длинной, находящейся с солнечной стороны.

Как обустроить теплицу внутри, размеры 3 6 позволяют разместить минимум три грядки

Второй вариант планировки теплицы 3х6 — без поперечных грядок по коротким стенам. Все три идут от одного торца до другого. Единственное, о чем надо помнить при высаживании овощей – низкорослые культуры размещаем с солнечной стороны. В противном случае они будут постоянно затенены.

Трехрядная планировка

К сведению: при зимней эксплуатации отопление теплицы 3 на 6 может осуществляться только одним обогревателем. Это может быть печь длительного сгорания или буржуйка. При этом свободного пространства будет достаточно, чтобы раскаленный корпус печи был достаточно далеко от растений.

Верхнее проветривание

Конструктивные преимущества

Надо отметить, что при своей вместительности теплица 6х3, своими руками изготовленная, имеет жесткость постройки достаточную, чтобы выдерживать высокие снеговые, ветровые нагрузки. В регионах с умеренными осадками зачастую не требуется даже монтажа усиленных дуг, установки раскосов. Это очень облегчает самостоятельную сборку конструкции.

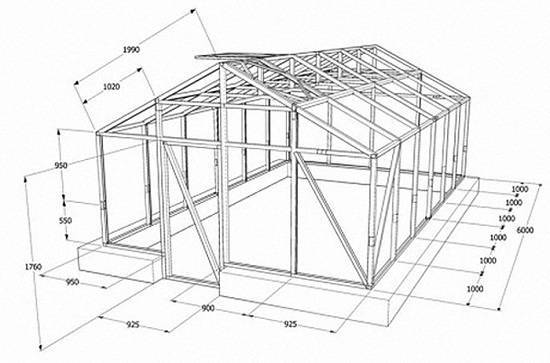

Чертеж теплицы из поликарбоната с размерами 3х6: длинная фрамуга под коньком крыши

Немного о самостоятельной сборке. Указанный размер оптимален для работы вдвоем, независимо от выбора строительных материалов – металлического профиля, бруса или деревянных рам, дверей. При этом управиться можно одним рабочим днем, если парник возводится без фундамента

Не важно, это теплица 3 6 домиком или арочная, как схема ниже

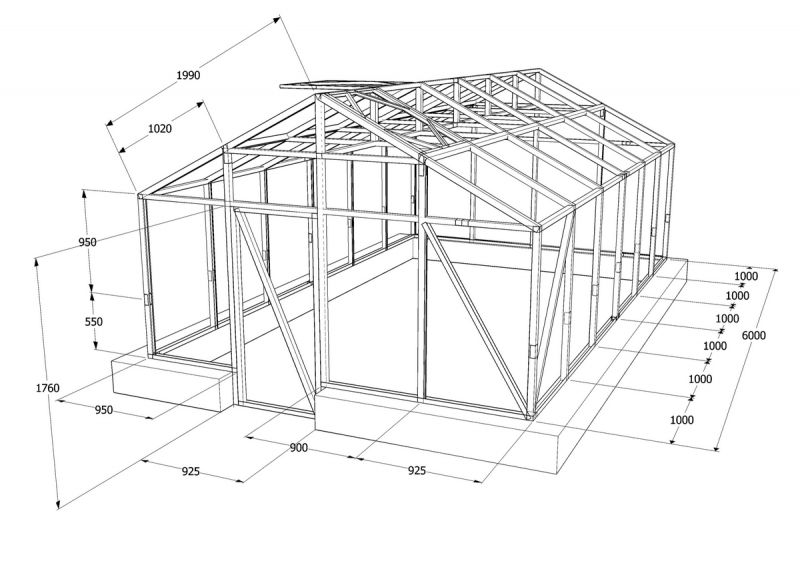

Как делается теплица своими руками из поликарбоната, чертеж 6х3. Каркас металлопрофильный

Немного о финансовой стороне вопроса. Сооружение потребует сравнительно небольшого количества материалов. Если это будут какие-то отходы строительства/ремонта – строительство обойдется практически бесплатно. Набрать нужное количество материалов под такие габариты легче, чем для парников площадью более 20 м2. Даже если брать расход новых пиломатериалов или делать теплицу из профиля 6 на 3 – сумма получится вполне посильная.

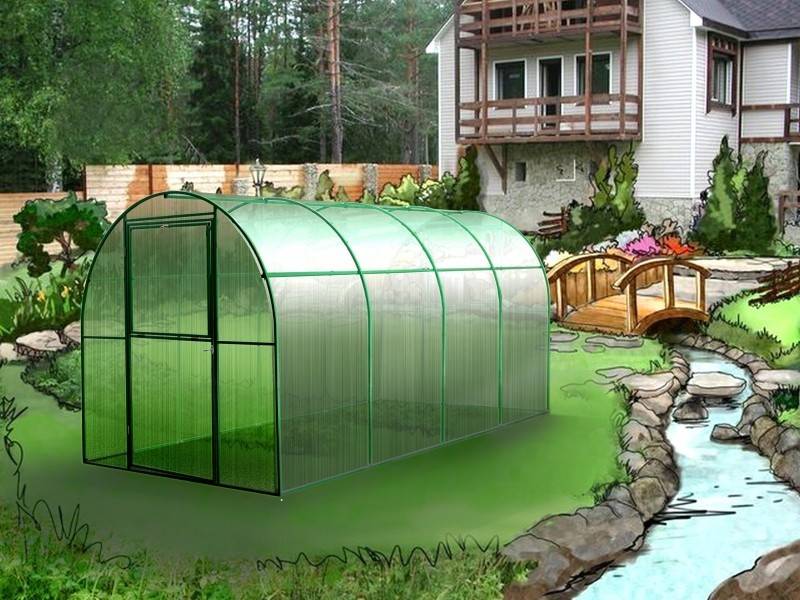

Арочная теплица 3х6, поликарбонат

Несмотря на многие преимущества такой размер все же имеет два минуса. Первый — чтобы добиться двухметровой высоты постройки, профили кровли арочных конструкций придется согнуть довольно круто. Это сложно сделать без специального оборудования. Второй недостаток – чтобы организовать три грядки в ряд, придется сузить проходы. Тут страдает комфорт обслуживания растений.

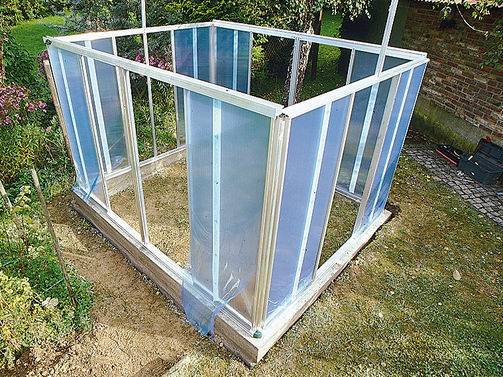

Пошаговая инструкция по строительству теплицы из поликарбоната

Перед изготовлением теплицы из поликарбоната и профиля нужно отдельно разложить элементы конструкции, несколько раз просмотреть схемы.

Это поможет быстро и корректно соединить все элементы. Начинается строительство теплицы из поликарбоната со сбора нижних профилей – основы.

Изначально на ленточном фундаменте раскладываются стеновые опоры и угловые соединения. Затем они скрепляются перемычками (устанавливаются на швах, закручиваются болтами).

Далее работа проводится по такой инструкции:

1. На закругленные уголки устанавливаются вертикальные опоры. Прикручиваются к горизонтальным профилям.

2. Монтируются стойки-опоры по 2-3 единицы на каждую стенку. Неплотно крепятся к нижним профилям: в их пазы в дальнейшем будет устанавливать поликарбонат.

3. Устанавливаются верхние опоры, которые позволят укрепить каркас и послужат основой для закрепления крыши. Дополнительно они будут выполнять роль водостока.

4. В пазы на вертикальных профилях устанавливается поликарбонат. Профили плотно прикручиваются к основанию.

5. Устанавливаются крайние стропила для крыши. Они должны неплотно прикручиваться к опорам. Далее устанавливается коньковый профиль. Только после аккуратного ввода и получения прочного стыка с коньком стропила прикручиваются к верхним горизонтальным профилям.

6. Монтируются дополнительные профили-стропила: они прикручиваются к уже зафиксированному коньку.

7. Поликарбонат дополнительно подпирается тонкими диагональными стойками: они вводятся в свободные пазы опорных профилей. С поликарбоната снимается защитная пленка.

8. Отдельно собирается подъемное окошко для крыши, устанавливается в свободное пространство между профилями, как показано на прилагаемых фото.

9. Крыша упрочняется путем установки скоб между стропилами и стеновыми опорными профилями.

10. Все стыки между листами поликарбоната и пазами профилей закрываются уплотнителями. Места стыка двух профилей закрываются еще одним тонким профилем.

11. Монтируются фронтоны (поликарбонат устанавливается в пазы профилей). Собираются две части дверцы, устанавливаются в проем с помощью петель.

12. Профильное основание прикрепляется скобами к ленточному фундаменту.

Подробная инструкция поможет понять, как сделать теплицу из поликарбоната своими руками без ошибок

Но важно учитывать плотность соединения элементов. Стыки должны быть ровными, а каждое соединение – прочным

Дополнительно рекомендуется изучить обучающие видео: они помогут детальней ознакомиться с этапами строительства поликарбонатной теплицы.

Завершается сборка теплицы из поликарбоната, как на фото, установкой переходников к профильным водостокам, прикреплением труб для отвода осадков.

Дополнительно монтируются крепежи для подъема окна. Их нужно заказывать отдельно: они обычно не входят в комплект.

Поможет в изготовлении теплицы из поликарбоната и создание качественной вентиляции.

Небольшие жалюзи с алюминиевым каркасом оптимально справятся с такой задачей. Но прежде чем приступить к монтажу данного элемента, следует изучить чертежи конструкции и выбрать оптимальное место расположения окошка.
