Правильная установка электрического духового шкафа на кухне

Тонкости встраивания бытовой техники на кухне

Для создания эргономичного, функционального и удобного помещения духовой шкаф для встраивания должен соответствовать:

• безопасности функционирования;
• энергосбережению;
• возможности легкой очистки после работы;
• легкому использованию.

Кстати, оборудование должно учитывать не только параметры кухни. Отдельного внимания заслуживает цветовая гамма помещения. Основная часть бытовых приборов данного плана создана из нержавеющей стали. Это позволяет техническим устройствам органично сочетаться с мебелью, поскольку фурнитура в большинстве своем является хромированной. Именно поэтому такой универсальный вариант идеально подойдет под столешницу.

Установка духового шкафа встраиваемого своими руками: как подсоединить прибор

Для тех, кто переплачивать мастерам за монтаж не любит, и хочет самостоятельно научиться встраивать духовку, нужно, для начала, разобраться в поэтапном проведении подключения. На кухне, там, где предполагается ля духового шкафа ниша, следует оставить небольшое расстояние в несколько миллиметров от стенки. Так образуется воздушная прослойка, которая необходима для вентиляции.

Для подключения духового шкафа обязательным условием является заземление

Еще один особо важный момент, который вам следует учесть перед покупкой и установкой духового шкафа, это правильный выбор из огромного ассортимента продаваемых в магазинах устройств модели, которая полностью будет соответствовать требованиям хозяйки на вашей кухне.

Некоторые советы по установке электродухового шкафа:

• Если панель, в которую планируется подключение кабеля выводится наружу, то лучше разберите ее и подсоедините к ней шнур подлиннее;
• В случае, если вилка разборная, снимите ее вообще и воспользуйтесь клеммой;
• Крепить прибор нужно шурупами, которые вкручиваются от лицевой стороны в количестве 4-х штук. Их необходимо расположить по торцовой части ниши, в которую вы будете осуществлять установку.

После монтажа, нужно выровнять все оставшиеся зазоры, выполнить крепеж монтажных шурупов, и на этом установка завершается. Будьте осторожны в области термопленки, ее ни в коем случае нельзя повредить.

Шаг 3: Подключение электродуховки к сети

1. Подготовка розетки

Перед тем как подключать электродуховку к сети, убедитесь, что розетка соответствует требованиям технических характеристик прибора. Проверьте питание розетки, оно должно быть соответствовать напряжению указанному на табличке с правами.

2. Подключение проводов

Обязательно проверьте, выключена ли электродуховка, иначе есть риск поражения электрическим током. Подключите шнур электродуховки к розетке и убедитесь, что провода не пережаты и не повреждены.

• Если шнур электродуховки не соответствует типу розетки, необходимо использовать переходник;
• Если шнур не достаточно длинный, можно использовать удлинитель;
• Не следует для удлинения использовать несколько удлинителей, это повышает риск короткого замыкания.

3. Проверка работы

Проверьте, включается ли электродуховка после подключения к сети. Если на дисплее или кнопках появляется и отображается информация, это означает, что электродуховка успешно подключена и готова к использованию.

Установка встраиваемых духовых шкафов

Установить электрический духовой шкаф можно в любом удобном для хозяйки месте, однако, мойка и посудомоечная машина должны находиться от духовки на определённом расстоянии.

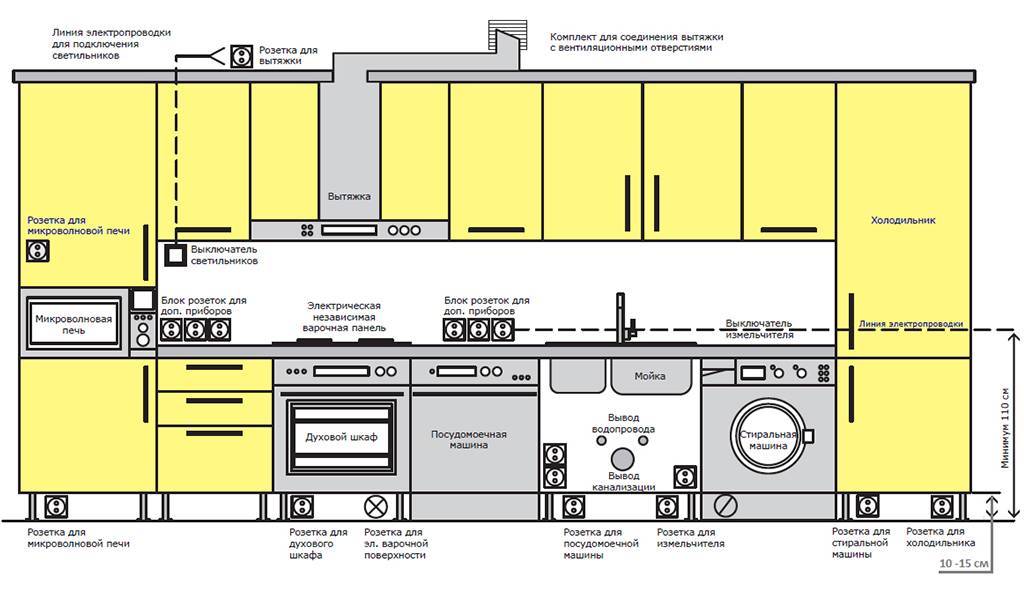

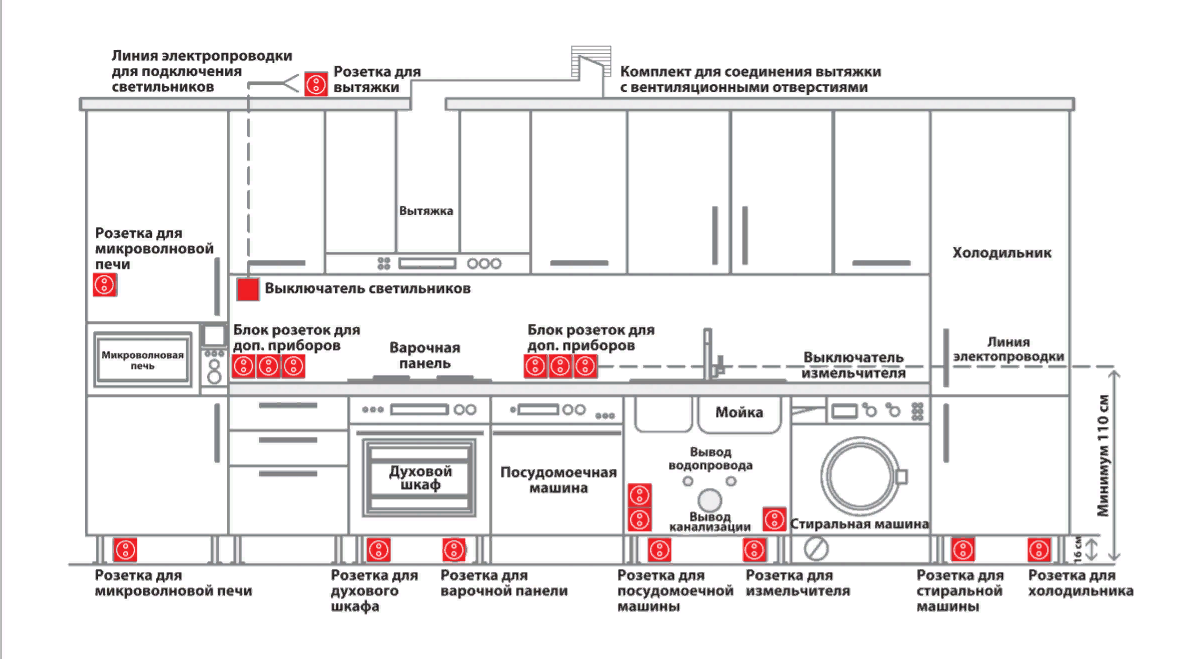

Розетку можно расположить хоть слева хоть справа, но не ниже десяти сантиметров от пола. Лучше других сюда подойдёт силовая розетка, рассчитанная на сорок Ампер. Газовые духовые шкафы необходимо устанавливать на расстоянии примерно 1,2 метра от источника топлива.

Возле холодильника установить духовой шкаф можно. Но при этом нужно учесть, что жир из духовки может попадать на стенки холодильной техники, а это не украсит её внешний вид. Поэтому установка духового шкафа в некотором отдалении от холодильника станет более разумным решением.

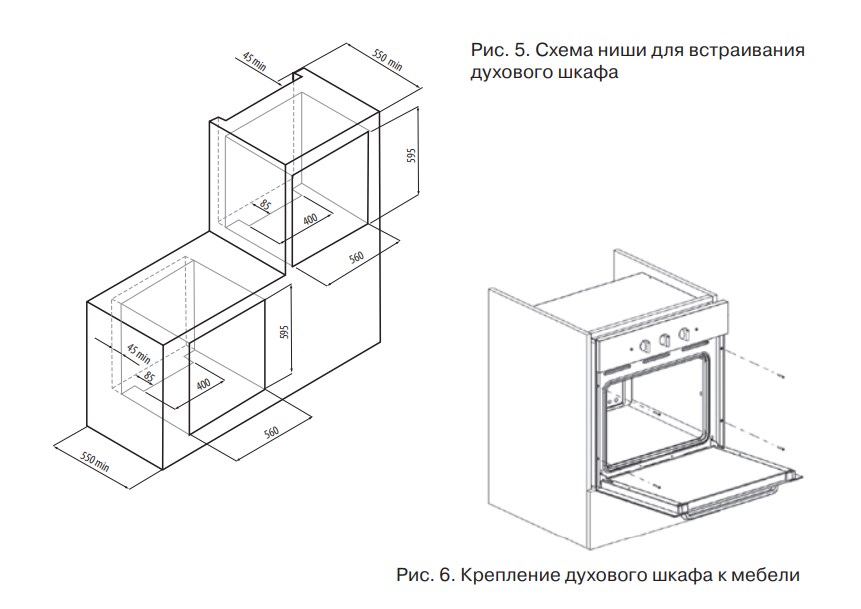

Расположение духовки в нише

Перед подключением духового шкафа необходимо подготовить нишу для его установки. Нужно обязательно проследить за тем, чтобы не образовалось даже малейших прекосов (проконтролировать это можно воспользовавшись уровнем), иначе тепло будет распределяться неправильно и устройство быстро выйдет из строя.

Во время работы духового шкафа выделяется тепло, в связи с этим необходимо оставить расстояние между стенками ниши и духовки, это также предотвратит преждевременную поломку изделия.

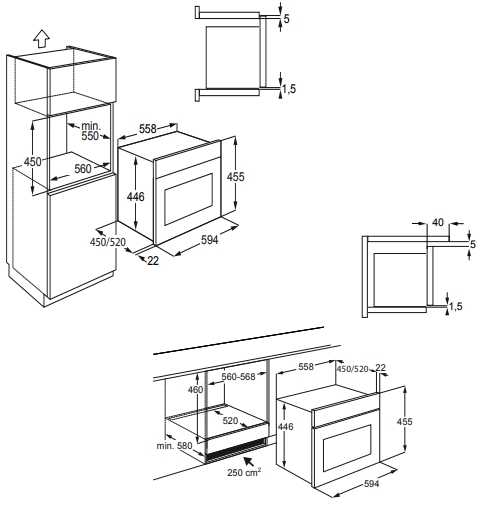

Конкретные расстояния от стенок ниши до частей духового шкафа:

• до задней стенки духового шкафа – 40 мм;
• до левой и правой стенки духовки — по 50 мм;
• расстояние до дна духового шкафа – 90 мм.

Как подключить духовой шкаф к электричеству

После того как духовка стоит в нужном месте, можно приступить к его подключению. Если в доме применяется проводка из алюминия, необходимо проложить медный трехжильный провод от электрощита к розетке духового шкафа.

Этот процесс очень важен, поэтому необходимо выполнить его без ошибок и по правилам:

• Если мощность устройства от 3 до 3,5 киловатта, ток потребления составит 16 ампер. В щиток ставится отдельный автомат на 25 ампер только на одно включение аппарата. Затем в кабельном канале от него к розетке нужно протянуть провод ВВГ – 3*2,5.
• В случае когда мощность устройства более 3,5 киловатта, ток потребления будет составлять около 32 ампер. Выполнить нужно будет тот же самый процесс, но автомат поставить на 40 ампер. Провод тоже потребуется другой, ВВГ – 3*4,0.

Осталось подключить встраиваемый духовой шкаф к электросети. Для этого потребуется трехклеммная евророзетка, которую нужно будет подключить к проложенному в кухне проводу.

В случае если схема электропроводки в квартире двухпроводная, в которой отсутствует заземление, необходимо будет вызвать электрика, чтобы он подвёл «землю» из главного щита питания подъезда.

Сегодня изготавливаются духовые шкафы с разными параметрами, характеристиками и конфигурациями. На задней стенке некоторых изделий располагается разъем с тремя контактами, благодаря ему подключается трехжильный кабель.

На других агрегатах установлен только клеммник с винтами. Для подключения такой духовки необходимо кабель затянуть винтами, а евровилку подключить с другой стороны. Перед тем как установить встроенный духовой шкаф своими руками и проводить электромонтажные работы, нужно обязательно отключить напряжение сети.

Шаг 6: Завершение монтажа и проверка работоспособности

После установки встраиваемой духовки необходимо выполнить следующие шаги:

1. Убедитесь, что все подключения электричества и газа выполнены правильно и безопасно. Проверьте, что все провода и шланги не повреждены и плотно закреплены.
2. Включите питание. Удостоверьтесь, что розетка работает корректно, а провода подключены правильно.
3. Убедитесь, что питание источника газа включено и обеспечивается достаточным давлением.
4. Включите духовку и дайте ей прогреться в течение 15-20 минут. При первом использовании может возникнуть некоторое количество дыма и запаха, что является нормальным явлением.
5. Проверьте работоспособность всех функций духовки. Убедитесь, что все режимы нагрева, таймеры и кнопки работают корректно.
6. Проверьте, что вентиляция духовки работает без проблем и поддерживает правильную температуру внутри.
7. После проверки работоспособности убедитесь, что все элементы духовки, включая ручки и кнопки, установлены надежно и не вызывают неприятных ощущений при прикосновении.
8. Возьмите небольшое количество пищи и переключите духовку на желаемый режим приготовления. Внимательно наблюдайте за процессом приготовления, чтобы убедиться, что духовка работает так, как ожидается.
9. По завершении тестового приготовления убедитесь, что духовка плавно и без проблем выключается и охлаждается.

После выполнения всех вышеуказанных шагов можно считать монтаж встраиваемой духовки успешно завершенным. Теперь вы можете наслаждаться приготовлением вкусных блюд и комфортом использования новой духовки.

Духовка под столешницей

Многие отдают предпочтение более привычному варианту, встраивая духовку под столешницу кухонного гарнитура. Как правило, духовку ставят под варочной панелью, но это не является обязательным. Если расположение печки в другом месте будет более удобным, не стоит отказываться от этой идеи.

Духовой шкаф может быть смещен относительно варочной панели

Монтаж духовки под столешницей является наиболее приемлемым в том случае, если на кухне мало рабочих поверхностей. В компактном помещении высокие шкафы-пеналы (или шкафы-колонны) непрактичны. Ведь чем меньше кухонный гарнитур, тем острее ощущается дефицит места для работы. Духовку лучше встроить не в пенал, а в стандартную тумбу ― так в кухне появится дополнительный рабочий участок.

На маленькой кухне духовку лучше встраивать под столешницу, не загромождая пространство пеналами и высокими тумбами

Куда встраивать духовой шкаф? На совсем маленькой кухне других вариантов нет ― только под столешницей

Духовку под варочную панель встраивают в классических, винтажных и кантри кухнях. Считается, что это добавляет интерьеру традиционности. На самом деле, не так важна высота расположения духовки, как ее дизайн. Если духовой шкаф выполнен в ретро стиле, то, куда бы его ни встроили, он везде будет уместен.

На кухне в стиле кантри духовку тоже можно встроить повыше

Разновидности духовых шкафов

Большинство духовок оснащены двумя горелками, размещенными внизу и вверху, также в них есть решетки, противни, вертела для укладывания продуктов. Модели отличаются параметрами работы, мощностью, конструкцией.

Модели классифицируют по виду топлива:

• Электрические. Отличаются расширенной функциональностью и экологической чистотой обработки пищи. Эксплуатация стоит дороже, чем работа других видов, но этот недостаток компенсируется разнообразием режимов.
• Газовые. Эксплуатация обходится дешевле из-за невысокой стоимости топлива. Использование газа менее экологично из-за выделяющихся при горении веществ. По функциональности такие духовки уступают электрическим.
• На твердом топливе. Такие разновидности годятся только для загородного дома, в квартире их не устанавливают.

Какой у вас духовой шкаф?

Отдельностоящий
15.24%

Встраиваемый независимый
78.1%

Встраиваемый зависимый
6.67%

Проголосовало: 105

Преимущества электрической духовки

Большим плюсом является экологическая безопасность шкафов на электрическом топливе. Внешне они не отличаются от газовых, но имеют множество дополнений для расширения способов готовки и повышения качества работы.

Плюсы моделей на электричестве:

• агрегат отличается универсальностью установки, его можно использовать в многоэтажках, частных домах, промышленных кухонных блоках;
• модели совмещены с функциями конвекции, гриля, обдува, разморозки, разогрева;
• электронное управление позволяет быстро отрегулировать и выставить температуру с градацией до 5 градусов, работает таймер;
• в последних модификациях предусмотрена самоочистка, которой нет в газовых вариантах.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм 2 ). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетк у.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Мощность духового шкафа электрического

1. Большинство покупателей делают выбор на основании следующих показателей:
2. функциональность,
3. мощность прибора,
4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
2. менее 0,6;
3. 0,6-0,8;
4. 0,8-1;
5. 1-1,2;
6. 1,2-1,4;
7. 1,4-1,6;
8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Подключение духового шкафа

Что касается газового духового шкафа, то его подключают к газовой трубе гибкими металлизированными шлангами

Обратите внимание, что шланги на воду здесь не подойдут. Ищите в магазине газовые шланги

Они подключаются к трубе и к входному патрубку на духовке накидными гайками, под которыми обязательно должны находиться резиновые или пластиковые манжеты. Последние обеспечивают герметичность соединения. Обратите внимание, что гайки надо закручивать от руки, используя специальное приспособление из пластика, которое установлено на самом шланге. Никаких ключей и других инструментов.

Газовый духовой шкаф обязательно подключается и к сети переменного тока через гибкий кабель, на конце которого установлена обычная вилка. Заземления здесь не требуется, потому что электрический ток используется только для работы электроники блока управления, поджига и для подсветки прибора.

А вот с электрическим духовым шкафом, а точнее сказать с его подключением, все по-другому. Начнем с того, что электрическая духовка – прибор хоть и не самый мощный, в среднем по моделям она потребляет 3,5 кВт электроэнергии, все равно требует определенного отношения.

• Во-первых, для подключения используется розетка и вилка (40А) с заземляющими контактами. А значит, придется до розетки вести трехжильный медный кабель.
• Во-вторых, сечение кабеля не должно быть меньше 4 мм².
• В-третьих, специалисты рекомендуют до розетки вести отдельный шлейф и на него в распределительном щитке установить отдельный автоматический выключатель, а лучше добавить на него и УЗО.

Если розетка расположена далеко от духовки, то сам питающий кабель придется нарастить. Не используйте скрутки и другие соединения. Рекомендуется в данном случае заменить питающий провод новым большей длины. Главное – это подобрать его по точному сечению кабеля, который был установлен на заводе. Правильно подключайте вилку и сами жилы провода к духовке.

Подключение духового шкафа к сети

И еще один момент, связанный с духовым шкафом и его установкой. Это начало эксплуатации. Первое включение и газовой духовки, и электрической должно производиться при температуре +150С на полчаса. При таком прогреве сгорят все смазки и другие защитные материалы, которые наносят на детали прибора, чтобы защитить их в процессе долгого хранения и транспортировки. Может появиться дым, который быстро исчезнет. Так вот, как только духовой шкаф остынет, его изнутри необходимо хорошо промыть.

Расчеты кухонной тумбы

Как правило, в инструкции к духовке имеются данные не только по габаритам самой модели, но и требования к установочной нише. Этим стоит воспользоваться при расчетах.

Тумба под духовой шкаф размеры имеет равные параметрам установочной ниши плюс толщина используемого материала. По сути, она представляет собой короб с двойным дном – горизонтами 1 и 2 и горизонтальной перекладиной наверху – корпусной планкой. Последняя требуется для нормального крепления варочной панели к столешнице

К тому же эта деталь выдерживает расстояние между боковинами, что тоже немаловажно

Сначала необходимо сделать расчеты, затем из листов ДСП или МДФ вырезают следующие детали:

• боковины – сумма высоты ниши, толщины столешницы и высоты ножек – 2 шт;
• горизонт – то есть, дно, размеры равны точно параметрам установочной ниши – глубине и ширине – 2 шт;
• корпусная планка – ее длине равна ширине ниши, а собственная ширина ее не превышает 100 мм.

Задняя стенка выдвижного ящика, как правило, в деталировку не входит: она изготавливается из обрезков ДВП. Обычно ее высота не превосходит 100 мм.

Детали выдвижного ящика рассчитываются остаточным методом. Сделать это несложно:

• высота фасада равна разности высоты кухонной тумбы, высоты ножек и толщины первого горизонта. Фасад его не перекрывает из-за особенностей установки духового шкафа. Ширина соответствует 60 см за вычетом 3 мм. Как правило, здесь нет ручки: чтобы им было удобней пользоваться, на втором горизонте делают выемку;
• боковые детали по длине равны глубине тумбы за вычетом зазоров, а по высоте – расстоянию между двумя горизонтами за вычетом зазоров;
• длина задней стенки учитывает толщину обоих боковин и толщину направляющих.

Сборка изделия

Кухонная тумба под духовой шкаф и варочную панель собирается на конфирматы или шканты. Крепление последних дублируется клеем. Отверстия под них высверливаются заранее.

Допускается крепление на саморезы.

1. Сначала нужно собрать сам короб – боковины и горизонтали.
2. Затем закрепить корпусную планку, опуская ее на 10 мм от края боковины.
3. Ко дну изделия нужно прикрепить саморезами ножки.
4. Если выдвижной ящик решено сделать, то,прежде чем устанавливать первый горизонт,на стенках крепят направляющие – шарнирные или телескопические.
5. Устанавливают заднюю стенку.
6. Собирают изделие и устанавливают на направляющие.

Тумба под духовой шкаф своими руками готова. На фото можно видеть изделие, ничем не уступающие даже известным маркам, наподобие Икеа.

Привет, уважаемый читатель! Если Вы сейчас раздумываете над конструкцией тумбы под духовой шкаф, то дочитайте статью до конца и Вы узнаете почти все возможные варианты. Подробно расскажу о плюсах и минусах каждой версии.

Результатом прочтения статьи будет Ваш осознанный выбор определённого модуля. Вы точно будете знать зачем Вам именно такой шкаф нужен и будете получать максимум удовольствия в дальнейшем от своего выбора.

Существует два основных вида модулей под духовой шкаф. Причём каждый из них имеет свою дополнительную вариацию. Самый распространённый вид это духовка под варочной панелью. И второй, на мой взгляд более удобный, это духовой шкаф в пенале.

Конструкция шкафа под варочной панелью имеет два варианта — с выдвижным ящиком снизу духового шкафа и с выдвижным ящиком сверху духового шкафа. О плюсах и минусах каждой конструкции расскажу в следующих абзацах.

Конструкция шкафа в пенале, на уровне глаз, имеет вариант с рабочей поверхностью над шкафом и в пенале на уровне глаз без столешницы.О плюсах и минусах каждой конструкции расскажу в следующих абзацах.

Основные типы конструкций духовых шкафов. Правильно размещаем технику

Встраиваемый духовой шкаф может быть:

• Зависимым, то есть установленным совместно с варочной поверхностью;
• Независимым, как абсолютно отдельный предмет техники, который вы можете установить в любое место кухни.

А подключение духового шкафа может производиться к электрической или газовой сети.

Внимание! Если к электрической сети можно подключить духовой шкаф самостоятельно, то встроить газовый шкаф невозможно без привлечения специалистов. Установка духового шкафа своими руками может осуществляться двумя способами:

Установка духового шкафа своими руками может осуществляться двумя способами:

1. Традиционный, когда духовой шкаф устанавливался под столешницу. Верхним элементом такой конструкции может являться варочная панель.

1. Встраиваемый духовой шкаф устанавливают отдельно от варочной панели, помещая его выше уровня столешницы. Это позволяет легко следить за приготовлением пищи, упрощает уход за рабочими поверхностями, однако в этом случае необходим шкаф, в котором можно выделить нишу.

Независимо от того, где будет устанавливаться духовка, ниша должна соответствовать определенному размеру. Сегодня габариты встраиваемой техники стандартизированы, вы сможете найти модели (например, духовку и микроволновку) одинаковых размеров, которые смогут гармонично друг друга дополнить в одной стенке кухни.

Купить духовку и кухонный модуль под нее можно в такой последовательности:

1. Сначала спроектировать и заказать кухонный гарнитур, а потом под заданные размеры будущей ниши выбрать духовку (все это можно сделать в одном и том же салоне);

1. Прежде можно купить и духовку, а затем при проектировании кухонной стенки указать размеры приобретенной модели.
