Энергопотребление теплого пола: критерии и пример расчета

Типы нагревательных элементов

 Обогрев системой теплого пола производится:

• греющим кабелем;
• термоматами;
• инфракрасным устройством (пленочным или стержневым).

Кабель монтируется в стяжку или в клеевой слой керамических плиток. Пленочное покрытие применяется для размещения под ламинатом или линолеумом. У каждого типа есть свои особенности.

Виды теплого пола

Прежде всего, стоит отметить характерное свойство теплого пола, которое заключается в том, что обогрев производится снизу. При обогреве помещения радиаторами нижняя часть помещения остается более холодной и для создания комфорта требуется повышение на 15% затрат энергии. Естественно, когда прокладывается теплый пол электрический, такой расход энергии не требуется, в результате будет достигнута экономия тепла.

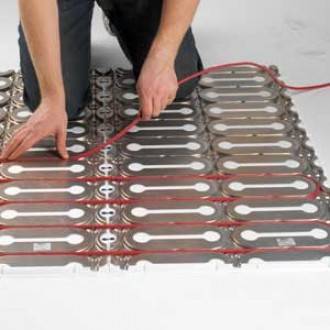

Греющий кабель

Затраты на теплые полы будут минимальными из-за небольшой стоимости кабеля, который укладывают в стяжке. На ней не стоит экономить, и приобрести рекомендуется сухую смесь, предназначенную для теплых полов. Она обладает лучшей теплопроводностью, что снижает потребление электроэнергии теплым полом. Все это идет в общую статью расходов электроэнергии, ведь учитывать надо каждую мелочь.

Требуется все как следует рассчитать, поскольку толщина стяжки составит около 5 см, что составляет существенную затратную часть, которую придется расходовать на изготовление теплого пола. Качественный раствор можно сделать своими руками, если использовать мелкое зерно и хороший цемент.

Кабели бывают резистивные и саморегулирующиеся. Первый меньше стоит и его следует брать двухжильным, чтобы не напрягаться с обратным заведением конца на терморегулятор. Кроме того, он создает меньшие электрические помехи.

Может быть интересно

Существенным недостатком резистивного кабеля является его перегрев, если тепло по каким-то причинам плохо отводится (сверху поставили мебель или постелили ковер). При заливке стяжки с таким кабелем большое значение имеет отсутствие пустот, ухудшающих отвод тепла.

Несмотря на большую стоимость, многие предпочитают применять саморегулирующийся кабель, который увеличивает сопротивление на участках с повышенной температурой. Ток в нем течет в поперечном направлении – от одного проводника к другому (рис. ниже). Если он уменьшится на определенном участке с повышенной температурой, это никак не повлияет на работу рядом расположенного сегмента.

Как выглядит саморегулирующийся кабель

Электрические кабельные маты

Электрический теплый пол делается из одножильного или двухжильного греющего кабеля, закрепленного на гибкой сетке. Его покупают рулонами. Толщина мата не превышает 3,5 мм, что позволяет размещать его в тонкой стяжке или в слое плиточного клея. Расход наливной стяжки на него небольшой. Отделка может быть любая: керамогранит, плитка, гранит, мрамор. Выбор мощности нагревателей на строительном рынке большой.

Кабельный мат по принципу действия не отличается от греющего кабеля. Проводник также выделяет тепло при прохождении по нему тока. От него способом конвекции нагреваются стяжка с покрытием, и дальше греется воздух.

Кабельный мат

Теплый пол постоянно совершенствуется. Компания «Devi» (Дания) выпускает маты, содержащие теплоизолирующий слой и покрытие, которое повышает прочность кабеля. Их раскладывают на ровном основании и подключают к терморегулятору. Сверху укладывают ламинат или паркетную доску без стяжки.

Инфракрасный обогрев

Для теплого пола применяется пленка толщиной не более 3 мм. Обогрев производится за счет пленочных нагревательных элементов на основе углерода. В отличие от кабеля, нагрев производится за счет инфракрасного излучения, что повышает КПД до 95 %. Для такого теплого пола подходит любое из известных покрытий.

Греющая пленка для теплого пола

Аналогичными свойствами обладает термомат с карбоновыми нагревателями, закрепленными на стекловолокнистой сетке. Напряжение подается с двух параллельных проводников на стержни-излучатели полупроводникового типа. Он работает по тому же принципу излучения и укладывается под напольное покрытие. При размещении в стяжке его защищают полиэтиленовой пленкой от щелочной среды. Такой теплый пол энергопотребление также снижает, поскольку принцип действия у него тот же, что и у пленки.

Пленочные нагреватели высокого качества выпускает корейская фирма «Caleo». Можно выбрать теплый пол толщиной всего 0,42 мм, но здесь требуется особая аккуратность при обращении.

Рассчитаем потребление электроэнергии для одной комнаты

Чтобы вычислить, сколько потребляет электроэнергии инфракрасный тёплый пол, нужно отталкиваться от его модификации и назначения — устройство будет основным или дополнительным источником обогрева.

Средний расход
колеблется от 150 до 220 Вт, если плёнка — это основной источник тепла, то 150
— 200 Вт/м2, если дополнительный — от 100 до 160. При этом расчётное
потребление составляет 2,5 Вт в час, но фактическое значение намного меньше.
Снижать этот показатель позволяет установленный специальный аппарат управления.
При помощи его, отдельные зоны помещения нагреваются по очереди, тем самым
мощность плёночного пола можно снизить в 3 раза.

Показатель затрат на
электроэнергию меняется от:

• вида системы — основная или
  дополнительная;
• мощности пола;
• температуры воздуха снаружи;
• степени утепления помещения;
• наличия терморегулятора;
• правильности монтажа;
• количества окон.

Поэтому, 100% точно рассчитать,
сколько потребляет плёночный тёплый пол электроэнергии не возможно.

Пример расчёта
потребляемой энергии

Прежде чем приступить к расчёту, нужно вычислить площадь помещения, определиться с желаемой температурой, и рассчитать коэффициент теплопотерь, который умножается на мощность метра квадратного.

Произведём расчёт
потребляемой электроэнергии на примере помещения, общая площадь которой
составляет 60 м2. За вычетом мебели, размер помещения будет 40 м2.

Теплопотери с 60 м2
будут равны 30 Ватт на м2, или 0,03 кВт.

0,03 x 60 = 1,8 кВт в
час — столько происходит потерь энергии за час.

Чтобы компенсировать
данные потери и создать комфортную атмосферу в комнате, потребуется больше
энергии на 0,2 кВт, то есть 2 кВт. Такая мощность должна быть у плёночного пола
без терморегулятора.

Если планируется пол
с терморегулятором, то мощность 1 метра квадратного должна равняться 2000/40 =
50 Вт/м2.

При установке
программируемого терморегулятора требуется более мощная плёнка — 80 Вт/м2. При
наличии данного устройства пол будет работать в 2 раза меньше. Несмотря на это,
в квартире будет комфортная температура, а потребление электроэнергии
небольшое. Вместо 1,8, всего 0,8 кВт/час.

То есть, 0,8 x 24 =
19 кВт, а в месяц расход энергии плёночного тёплого пола составит около 600
кВт. Это в том случаи, если инфракрасный пол выступает основным источником
обогрева.

Чтобы определить
затраты в денежном эквиваленте, необходимо воспользоваться простой формулой —
умножить 600 кВт на стоимость 1 кВт.

Как рассчитать теплый пол электрический

В целом, система подогрева пола состоит из нескольких элементов. Это терморегулятор, который помогает управлять уровнем нагрева полов, термодатчик, следящий за тем, насколько нагреты полы, нагревательный элемент, а также силовой кабель для подключения к электросети всего этого оборудования.

Терморегулятор обычно устанавливается на стену, к нему подключаются все провода. Сам теплый пол, а также термодатчик обустраиваются под напольным покрытием (в стяжку или же на ее поверхности в зависимости от типа системы – нагревательный мат, ИК пленка или кабель нагревательный).

Сенсорный программируемый терморегулятор

Для обустройства кабельного обогрева используется одно- или двужильный кабель. Первый является самым простым, но при этом сложным в работе, хоть и дешевым. Рассчитать все параметры для него будет довольно сложно, так как оба конца кабеля нужно выводить в одно место. Да и электромагнитное поле от него образуется обширное.

Двужильный кабель для теплого пола

Проще купить двужильный кабель, который, хоть и стоит немного дороже, все же за счет особого расположения проводов прост в установке и работе.

Формулы расчета для электропола

Определить мощность системы теплого электропола просто. Для этого мощность 1 м2 выбранной системы достаточно умножить на площадь, которую он будет обогревать. Кстати, в приобретаемом комплекте уже отмерено и отмечено количество используемого кабеля. Расстояние между витками проводов должно быть 5-20 см. Точно его вычислить можно по формуле h = Sх100/L, где h – искомое значение ширины шага, L – длина кабеля, а S – площадь комнаты.

Рассчитываем электрический теплый пол

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Несколько советов

Прежде чем осуществлять расчет потребности теплоотдачи, нужно учесть некоторые моменты. Первоначально нужно определить максимальную теплопроводность материалом, которые расположены выше трубы, пленок и кабелей, выступающих в качестве нагревательных элементов. Эффективность теплоотдачи зависит по прямо пропорциональному закону от тепловой мощности, по обратно пропорциональному от сопротивления покрытия.

Все трубы и материалы, которые будут расположены ниже уровня нагревательного элемента должны отличаться высокой теплоизоляцией. Это исключит возможные потери тепла через покрытия. Если монтаж и расчет осуществлены правильно, то теплоизоляция будет блокировать передачу тепла и отражать тепловое излучение.

Необходимость в тепловой мощности определяется теплоизоляцией и ее качеством. Предпочтительно придерживаться нормативов, которые будут гарантировать высокие эксплуатационные характеристики и комфорт.

Помните о том, что, если вы выбрали теплый пол, не стоит загромождать его массивными мебельными конструкциями. Это не принесет должного результата обогрева, а также возможен перегрев и порча мебели под воздействием температур.

Пример укладки теплого пола в кухне

Виды теплых полов с элегическим подогревом

Технология расчета оптимальной мощности почти не зависит от типа систем, но они влияют на КПД и эффективность их использования.

1. Кабельный. В качестве нагревательных элементов используются специальные кабели, способные длительное время выдерживать высокие температуры и при этом не ухудшать свои первоначальные физические характеристики. Кабели могут быть одножильными и двухжильными. У вторых в два раза меньше ЭМИ, за счет этого увеличивается надежность и безопасность эксплуатации. Количество выделяемого тепла пленочным полом, как и абсолютно для всех типов электрических систем подогрева, определяется по формуле Q = I2× R×T. Здесь Q – количество тепла, I – сила тока, R – показатели сопротивления кабеля или иного токопроводящего элемента, T – время нагрева. Это единственная формула расчета тепловой эффективности электрических систем подогрева пола, других не существует. Все попытки производителей убедить потребителей, что они изобрели новый тип обогрева – неправда.Принципиальная разница в строении одножильного, двужильного и полупроводникового саморегулирующегося кабелей (сверху вниз)

   Шаг укладки и удельная мощность кабеля

2. Термоматы. Более современная разновидность кабельных систем. Проводники заклеены в термоустойчивую пленку, что облегчает процесс монтажа и увеличивает безопасность использования. Продаются рулонами, размеры и конфигурацию можно корректировать в зависимости от особенностей помещения.
3. Инфракрасные. По своему устройству во многом напоминают термоматы. Различие – вместо обыкновенных жильных проводников используются карбоновые полосы. Это инновационные материалы с повышенными эксплуатационными показателями. Мы уже упоминали, что передача тепла делается обыкновенным методом и никакого отношения к инфракрасному не имеет. Карбоновые проводники длительный период времени не перегорают, по всей длине имеют одинаковое сопротивление. Монтаж может делаться под любое финишное половое покрытие, но учитывать их теплопроводность надо обязательно.

Факторы, определяющие мощность теплого пола

На выбор мощности устройства влияет много причин, которые нужно учитывать, чтобы отопительная система работала эффективно.

Климатические условия так же играют важную роль. Если дом находится в регионе с холодным климатом, то производительность отопительной системы следует выбирать с запасом.

Основной обогрев или нет

Один из факторов, оказывающих влияние на мощность — тип обогрева, то есть, система будет основным источником тепла или дополнительным. Если — это основная отопительная система, то требуется устройство более высокой производительностью, необходимый уровень удельной мощности — 200 Вт на м2.

Каждый вид греющего пола имеет свои стандартны по тепловой мощности на квадратный метр:

• кабельные — 220 — 230 Вт;
• кабельные маты — 100 — 160 Вт;
• инфракрасная плёнка — 130 — 230 Вт;
• стержневые — 130 — 160 Вт;
• водяные — 40 — 150.

Вид помещения и его размер

У каждого помещения в квартире своя функция, в зависимости от которой определяется температурный показатель. Кроме того, на температуру влияет площадь комнаты, и количество оконных проёмов.

К примеру, мощность обогревательной системы уложенной на лоджии должна быть выше, чем предназначенной для кухни.

В большинстве случаев, производители электрических полов прикладывают рекомендации по данным параметрам:

• ванная комната — 150 до 180 Ватт/м2;
• остеклённый балкон — 150 до 180;
• кухня, спальня, коридор — 110 до 150.

При определении мощности тёплых полов в зависимости от размера обогреваемого помещения, не нужно брать в расчёт участки, где будет располагаться тяжёлая мебель, так как под ней установка обогрева не рекомендована. Естественно, чем меньше площадь комнаты, тем потребуется обогреватель меньшей производительности.

Напольное покрытие

Показатель мощности обогрева во многом зависит от финишного покрытия. Ведь материал имеет разную степень теплопроводности.

При использовании тёплого пола под ламинат, затраты на теплоресурс возрастут, так как данный материал является плохим проводником тепла. Если использовать ковролин или линолеум, то нагрев произойдет быстрее, что приведет к экономии тепловой энергии.

Теплоизоляция помещения и тепловые потери здания

Теплоизоляция дома, от которой во многом зависят потери тепла — один из важнейших факторов при определении мощности тёплого пола на метр кв. При плохом утеплении (окон, дверей, перекрытий) система будет дольше работать, и больше потреблять теплоресурса, а это приведёт к увеличению расходов.

В старых панельных домах, толщина стен всего 10 — 15 см. В таких стрениях тепловые потери достигают 50%.

Температура в градусах	Хорошая изоляция (Вт/м2)	Средняя	Плохая
18	40	70	110
20	47	77	117
24	90	120	160

Приблизительную оценку теплоизоляции помещения можно произвести самостоятельно, используя онлайн-калькулятор. Согласно современных СНИПов, уровень теплозащиты должен быть в пределах 100 -130 Вт/м2.

Вид монтажа

Способ монтажа тёплого пола, также влияет на выбор его мощности. Ведь от толщины «пирога» зависит его теплоотдача.

Способы укладки:

1. Цементная стяжка — один из вариант монтажа. Бетонный раствор заливается минимальным слоем 30 мм. Для прочности конструкции на теплоизоляцию укладывается полипропиленовая фибра, или монтажная сетка, к которой крепится нагревательный элемент. Поверх заливается бетонная стяжка. Чем толще бетонный слой, тем время прогрева дольше, но при этом, тепло аккумулируется, что увеличивает период остывания.
2. Теплый пол под плитку — часто делается на старое основание. Сначала укладывается кабель с определённым шагом, чем он меньше, тем лучше. Нагреватель заливается плиточным клеем, после затвердевания монтируется плитка. Такой способ обеспечивает хорошую теплоотдачу.
3. Сухой монтаж под ламинат — если невозможно заливка бетонной стяжки, из-за тяжести конструкции, то осуществляется монтаж в штробы. Чтобы температура была равномерной по всей поверхности, штробы должны иметь глубину 10 мм, в которые укладывается нагревательный элемент. Если кабель высокой мощности — 180 — 200 Вт, то штробы рекомендовано делать глубиной 15 — 20 мм.

Тип терморегулятора

Терморегулятор — устройство фиксирующее сигналы от датчика температуры. Он отвечает за подачу электроэнергии в устройство, и при необходимости включает и выключает нагрев, что приводит к экономии ресурса.

Как подсчитать расход электроэнергии

Чтобы самостоятельно определить, сколько энергии потребляет электрический теплый пол, необходимо воспользоваться следующей формулой:

W=S*P*0,4, где

S – площадь помещения;

Р — мощность системы;

0,4 — коэффициент, учитывающий, сколько поверхности пола в комнате застелено кабелем/пленкой. Другими словами,  0,4*S — полезная площадь обогрева.

Допустим, к примеру, нам нужно рассчитать расход электроэнергии электрического теплого пола мощностью 150 Вт/м2 в гостиной, площадью 25 м2.

Тогда, наша формула примет следующий вид:

W=25*150*0,4=1500 Вт, что означает потребление 1,5 кВт в час.

Значит, нам известно почасовое потребление известно, но это еще, далеко, не все.

Как правило, система подогрева работает 8-9 часов в сутки, когда все жители находятся дома. Итого, в день затраты электроэнергии будут примерно 12-13,5 киловатт. Получается, что месячный расход электроэнергии «теплого пола» составит около 360-400 кВт.

 Примем, во внимание, что приведенные расчеты – очень грубые, и фактический расход в 2 раза меньше. Связано это с тем, что следует установить терморегуляторы, которые экономят электроэнергию, примерно, на 40 %. . Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета

Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета

Итого, получиться готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет

Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета. Итого, получиться готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет.

Формула расчета довольно простая. По данной технологии можно запросто подсчитать энергопотребление теплого пола в любой комнате: спальне, кухне, ванной и даже на балконе, главное — иметь под рукой калькулятор!

Мы увидели, сколько электроэнергии потребляет теплый пол. Если произвести расчет для всех комнат, то выйдет приличная сумма «за свет». Конечно же, при оплате первой же квитанции, вы задумаетесь, как можно сократить затраты и сделать систему отопления экономичной.

Однако, мы приведем несколько советов,  которые позволят заметно снизить потребление электричества теплым полом в доме:

1. Позаботьтесь о качественном утеплении дома. Экспериментальным путем было определено, что хорошая теплоизоляция сокращает расход электроэнергии на 35-40%.

2. Обязательно установите терморегулятор на стену в самой холодной точке комнаты. Таким образом, отопление будет включаться при понижении температуры ниже установленной, и, наоборот, выключаться при достаточном нагреве помещения. Регуляторы температуры, как мы уже говорили, позволяют сократить до 40% потребляемого электричества.

3. Установите в доме многотарифный счетчик электроэнергии, при котором тариф на электричество в ночное время меньше в 1,5-2 раза (в зависимости от региона). Все равно, электрический теплый пол будет работать при Вашем присутствии, а это как раз в вечернее время, когда Вы приходите с работы. Так зачем платить больше?

4. Осуществляйте укладку материала только по полезной площади. Не стоит производить монтаж под мебелью и бытовой техникой, это не целесообразно с точки зрения сокращения расхода и к тому же запрещается самими производителями нагревательных материалов.

5. Можете немного пожертвовать отоплением, понизив температуру в помещении всего лишь на 1 градус. Незначительное пожертвование позволяет сократить расход электроэнергии электрического теплого пола на целых 5%!

Смотрим видео-ролик на эту тему:

От чего зависит количество потребления энергии теплым полом ?

Начнем несколько с другой стороны. Для определения энергопотребления следует разобраться с тепловыми потерями. Ведь чем они выше, тем больше тепла должна производить отопительная система и, следовательно, тем больше энергии понадобится для этого. Данный момент зависит от ряда факторов, ознакомимся с каждым из них.

1. Использование термоизоляции.
2. Тот факт, будет ли «теплый пол» использоваться для дополнительного подогрева помещения или же для полноценного отопления комнаты.
3. Тип терморегулятора (он, если кто не знает, позволит сэкономить до 1/3 тепловой энергии).
4. Качества термоизоляции здания. От того, насколько качественно будут утеплены стены, окна и проч., будет зависеть количество энергии, затрачиваемое на обогрев.
5. Индивидуальные особенности организма, личного восприятия тепловой энергии.
6. Климат в конкретном регионе. Чем он (климат) холоднее, тем больше электроэнергии потребуется.
7. Число людей, проживающих в помещении. Если владелец бывает в доме нечасто, то особой необходимости во включении «теплого пола» нет, а значит, энергию можно сэкономить.
8. Тип напольного покрытия. Керамическую плитку, к примеру, всегда хочется сделать чуточку теплее.

Мобильный теплый пол под ковер

Советуем вам ознакомиться с нашим обзором, мобильных теплых полов, в нем мы рассматриваем их технические характеристики, модельный ряд и цены

Для водяного и электрического



Расчет мощности теплого пола электрического

Для расчета оптимальной производительности нагревательного кабеля (P) используется довольно простая формула:

P = Sхk, в которой

S обозначает полезную площадь, а k – удельная мощность теплого пола

Тип помещения	Требуемая удельная мощность электрического пола Вт/м2	Погонная мощность нагревательного кабеля Вт/м
	Средняя	Максимальная
Санузлы (ванная, туалет, душевая)	130 – 150	200	10–18
Кухня, прихожая, спальня гостиная, детская комната	100–150	170	10–18
Помещения, находящиеся на 1 этажах многоквартирных зданий, а также над арками	130–180	200	10–18
Обогрев деревянного пола на лагах	60–80	80	8–10
Тонкий пол, в том числе и с применением ИК пленочных полов	100–120	150	8–10
Балкон, лоджии	130–180	200	10–18
Основное отопление с применением термоаккумулирующей бетонной стяжки	150–200	200	18–20

теплый пол электрический: мощность на квадратный метр для помещений с различными функциональными назначениями

Для облегчения расчетов обычно используют усредненные значения коэффициента k:

• для помещений, расположенных, начиная со второго этажа – 120 Вт на м2;
• жилых помещений на первом, ванных комнат, котельных – 140 Вт на м2;
• застекленных балконов или лоджий, банных комнат – 180 Вт/ кв. м.

Пример расчета

Рассмотрим алгоритм расчета на конкретном примере. Допустим, на кухне, расположенной на пятом этаже многоэтажного дома, с общей площадью в 12 кв. м. предполагается установить электрический вариант. Потребляемая мощность комфортного (дополнительного) обогрева рассчитывается в следующем порядке:

• холодильник – 0,25 кв. м,
• мебель – 2,5 кв. м,
• отступы по полу от стен периметру помещения – порядка 5–10 см, примерно 0,5 кв. м, то есть «холодная» площадь составляет

0,25 + 2,5 + 0,5 = 3,25 (кв. м).

Полезная площадь, таким образом, будет равна 8,75 кв. м.

Производительность в квт составит 8,75 * 120 = 1,05.

Для сравнения, отметим, что если та же квартира будет находиться на первом этаже над холодным подвалом, то для обогрева потребуется значительно большая производительность системы – 1,312 Квт.

tp-1tp-2

После расчета, какую мощность потребляет система, нужно выбрать нагревательный элемент и регулятор мощности.

Рекомендуем Мощность пленочного теплого пола на квадратный метр рассчитывается аналогично кабельному.

Инфракрасный: потребляемая мощность

Стандартные рекомендации по выбору пленочных обогревательных систем

• дополнительная – 120-150 Вт/м2,
• основная –170-220 Вт/м2

на практике не являются строго обязательными к применению.

Дело в том, что при работе терморегулятора от производительности инфракрасной пленки зависит только скорость нагрева системы.

Внимание Не исключено, что потребление энергии, например, теплого пола на матах, мощность которого меньше, суммарно может оказаться больше, чем у пленки, имеющей более высокую производительность

В совершенно одинаковых условиях эксплуатации (уровень теплопотерь, требуемая температура и т. п.), пленочный пол в 220 Вт/кв. м нагреется быстрее, нежели ее аналог в 150 Вт/м2. Как только заданная температура будет достигнута, сработает регулятор, и система окажется обесточенной. Очевидно, что первая, более мощная и отключится раньше, и раньше же перестанет потреблять электроэнергию.

Таким образом, предположение, что использование пленочного пола в 150 Вт/кв. м обязательно будет более рентабельным – ошибочно.

При определенных условиях (например, при больших теплопотерях помещения или недостаточной теплоизоляции пола) пленка, теплоотдача которой меньше, будет работать достаточно долго, чтобы скомпенсировать теплопотери, продолжая расходовать электроэнергию.

Что же касается пленок в 220 Вт/кв. м, то у них тоже есть недостатки. В частности, они, могут перегрузить электрическую систему в доме, поэтому в некоторых случаях возникает необходимость прокладки дополнительной линии и установки автоматического выключателя.

Рекомендуем Для квартир, расположенных на верхних этажах, для дополнительного обогрева вполне подойдут пленки в 130-150 Вт/кв. м. Подобный выбор оправдан также и в случае, когда домашняя электропроводка оставляет желать лучшего и нет возможности ее модернизировать.

Определенную роль в при выборе системы обогрева играет и тип покрытия, под которое ее закладывают. К примеру, если под ламинат, мощность в 150 Вт/кв. м. будет оптимальной, а вот мощность инфракрасного пола под плитку должна быть больше.

Последние статьи

Планкен для фасада: практичность, эстетика и экологичность в одном

Планкен для фасада – это материал, который сочетает в себе функциональность, визуальную привлекательность и экологичность. Он является идеальным решением для отделки фасадов зданий различных…

Спорные ситуации в покере: разрешение и стратегии

Споры и конфликты во время покерной игры https://ggpoker.kiev.ua/ – неотъемлемая часть азартного процесса. Зная, как эффективно решать спорные ситуации и применять стратегии, игроки могут повысить…

Критерии при выборе и покупке качественной кухонной мебели

Кухня – это особенное место в доме. Здесь мы не только готовим еду, но и устраиваем семейные посиделки. Правильно подобранная мебель поможет создать функциональное и комфортное кухонное…

Как выбрать идеальный двухместный раскладной диван

Современный интерьер требует особого внимания к деталям. Одним из ключевых элементов в создании комфортного пространства является мягкая мебель. Хороший вариант – диван-реклайнер. Эта мебель…

Опоры двойного назначения ОДН: особенности и преимущества

Опоры двойного назначения ОДН – это металлические конструкции, которые используются для установки оборудования связи и освещения. Они представляют собой трубчатые конструкции, изготовленные из стали…

Расход электричества теплого пола

Если решено укладывать теплый пол в виде электрического кабеля или ИК-пленки, то первый вопрос у любого покупателя – фактический расход ими электроэнергии. Производители и продавцы заявляют для подобных систем КПД под 100% вкупе с высокой эффективностью. Но при изучении технической документации на ТП ситуация выглядит не столь однозначно и привлекательно, как в рекламе.

Сравнение стоимости

Электрический теплый пол потребляет порядка 100–300 Вт/ч на квадратный метр системы. При перерасчете на квадратуру дома или квартиры в 80–150 м2 выходит внушительная сумма в киловаттах. Но есть ряд нюансов.

Кабельный или пленочный напольный электрообогрев:

1. Работает не круглосуточно, а циклами «нагрев-охлаждение» с потреблением электрической энергии только на фазах разогрева.
2. Укладывается посередине пола в имеющихся помещениях, а не по всей их площади.
3. Во включенном состоянии при нагреве потребляет на уровне 60–70% от заявленной в техпаспорте максимальной мощности.

В результате расход потребляемой электроэнергии получается не столь катастрофичным. Конечно, насосная станция для частного дома, включаемая лишь время от времени расходует гораздо меньше. Но и у работающего от электричества теплого пола потребление выходит в итоге вполне приемлемым. Надо лишь расчет и монтаж такой напольной системы производить правильно.

Затраты электроэнергии на теплый пол
