Солнечные батареи и коллекторы: теория, области применения, рабочие самоделки

Солнечный коллектор своими руками: как и из чего изготовить

Для начала разберемся с основанием для солнечного коллектора – наиболее простым решением будет собрать его на большом листе толстого пластика. Можно использовать и материал типа ОСБ-3, но его придется капитально защитить от атмосферной влаги

Но даже с учетом таких мер предосторожности обеспечить долгий срок эксплуатации основания не получится, поскольку дерево есть дерево. Поэтому пластик будет именно тем материалом, который, как говорится, прописал доктор – легкий, прочный и долговечный

Основание для солнечного коллектора должно притягивать солнечный цвет, а не отражать. В этом отношении лучшим вариантом будет его черная окраска. С этим, я думаю, у вас проблем не возникнет.

Солнечный коллектор своими руками фото

Теперь о самом коллекторе. В идеале его необходимо изготовить из прозрачного материала – трубки из стекла или прозрачного пластика будут наиболее рациональным решением. В принципе, их можно заменить обыкновенной металлопластиковой трубой, окрашенной в черный цвет – этот материал для коллектора достаточно легко уложить и закрепить на основании.

Здесь следует принимать во внимание один нюанс – площадь обогрева. Трубки придется укладывать как можно плотнее друг к другу

Если вы думаете, что ее легко изогнуть под малым радиусом закругления, вы ошибаетесь. Придется использовать массу соединительных угловых фитингов. Закрепить трубу на пластиковое основание можно с помощью клипс, предназначенных для ее монтажа. На краях коллектора необходимо установить концевые фитинги – к верхнему краю через тройник привинчивается сбросник для воздуха (можно автоматический) а к нижнему – посредством отдельной трубы подключается накопительный резервуар.

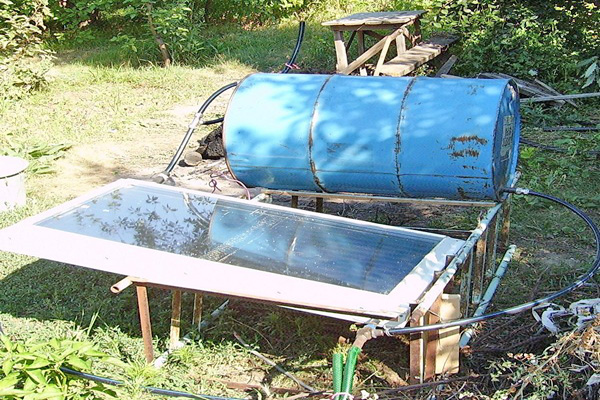

Самодельный солнечный коллектор фото

Вот мы добрались и до теплозащищенного накопительного бака. Пожалуй, здесь ни у кого не возникнет вопросов, из чего его сделать. Вы правы, нам нужен электрический водонагреватель. Именно его можно будет зимой использовать по назначению, а летом, когда много солнечных дней, применять в качестве хранилища нагретой солнечными лучами воды. Так что не спешите его разбирать и удалять всю начинку.

Теперь о его подключении. Для начала подсоедините бак к системе существующего водопровода положенным для него способом. Потом к патрубку холодного водопровода через тройник и отсекающий кран подсоедините низ солнечного коллектора. Точно так же, только к верхнему концевому фитингу, необходимо подсоединить через тройник и кран патрубок горячего водопровода.

Как собрать солнечный коллектор своими руками фото

Вот, в принципе, и все. Осталось только разобраться, как вся эта система работает и как ею управлять. Это не так уж и сложно, как вам кажется. Вместо привычных двух отсекающих кранов в нашей ситуации имеется четыре – с их помощью и будем переключать систему в зимний и летний режим работы. Для лета необходимо открыть все четыре крана и отключить подачу электроэнергии. Для зимы краны, обеспечивающие циркуляцию воды через плоский солнечный коллектор, нужно закрыть и включить подачу электроэнергии на водонагревательный бак.

Как видите, все просто, но необходимо помнить, что при переходе на зимний период воду с коллектора нужно слить – иначе она замерзнет, и все ваши труды пойдут насмарку.

Как работает солнечный коллектор зимой

Именно так собирается солнечный коллектор своими руками. Конечно, его эффективность не идет ни в какое сравнение с производительностью заводского агрегата, в котором для нагрева воды используются вакуумные трубки, но все же он в состоянии сэкономить изрядную часть семейного бюджета.

Автор статьи Александр Куликов

Солнечная панель из диодов

Для изготовления панели можно использовать диоды в металлических и стеклянных корпусах. Первый вариант мощнее, но более трудоемкий. Второй — проще, хотя для достижения такой же мощности понадобится больше элементов.

Панель из диодов в металлическом корпусе

Диоды КД203

Если говорить о максимальной мощности, которую можно получить с одного кристалла полупроводника, то лучшими в этом отношении будут диоды серии КД203 (КД2010).

При ярком солнечном свете один кристалл способен выдать напряжение порядка 0.7 В при токе до 7 мА.

Чтобы вынуть кристалл кремниевого полупроводника и «открыть» его для освещения, надо:

• аккуратно разбить керамику и освободить верхний контакт;
• раскрыть корпус, сняв с основания «крышку»;
• разогреть диод до температуры плавления олова, которым к кристаллу припаяны контакты;
• освободить от верхнего жесткого контакта кристалл, а вместо него припаять гибкий проводник.

Диоды средней мощности в металлическом или металлостеклянном корпусе серии Д7, Д214, Д215, Д226, Д237, Д242-Д247 разбирать проще. Сначала бокорезами обрезают жесткий контакт и часть корпуса в виде трубки со стороны анода. А затем вставив нож в шов между основанием и крышкой, открывают корпус. Для облегчения процесса можно предварительно слегка сжать фланец корпуса в тисках, чтобы раскрылась щель между основанием и крышкой.

И эту процедуру надо выполнить с каждым диодом, а их должно быть несколько десятков. В реальных условиях напряжение на одном кристалле будет ниже максимума раза в полтора — около 0.5 В. Чтобы получить на выходе 5 В, надо последовательно соединить в блок 10 кристаллов.

Приблизительно такое же соотношение максимальной и реальной силы тока — рассчитывать надо на величину 4-5 мА. Чтобы «нарастить» силу тока и повысить мощность солнечной батареи, надо параллельно соединить на панели несколько таких блоков.

Сама панель должна иметь вид решетки из расположенных в несколько рядов ячеек двух разных диаметров, расположенных поочередно. Большое отверстие — для посадки корпуса, меньшее — для гибкого проводника, которым соединяют в цепь расположенные рядом диоды. Такая заготовка для диодов в металлическом корпусе без крышки глядит так:

Возможны и другие варианты конструкции панели, но принцип прежний — последовательно-параллельное соединение элементов. Принцип как сделать солнечную батарею из диодов был описан еще в советское время. Ниже приведено фото иллюстрации тех времен, на которой показаны способы разборки элементов и принципиальная схема соединения:

Панель из диодов в стеклянных корпусах

Эти элементы менее мощные и способны «генерировать» токи менее одного миллиампера, но их достоинство в том, что кристалл полупроводника не надо «открывать».

К таким относятся диоды Д223Б, которые способны при оптимальной ориентации относительно яркого солнца выдавать напряжение около 0,3 В, что почти сопоставимо с более мощными аналогами.

Пошаговый процесс изготовления солнечной панели выглядит так:

• помещают на некоторое время диоды в емкость с растворителем;
• достают из растворителя элементы и счищают с них размягченную краску;
• сгибают под 180° выводы анодов (это необходимо для правильного положения кристалла полупроводника относительно плоскости монтажной платы;
• монтируют на монтажной плате элементы, объединяя их в последовательно параллельные группы согласно схеме соединения.

Вот так выглядит панель, состоящая из 9 параллельно соединенных блоков по 12 элементов в каждом:

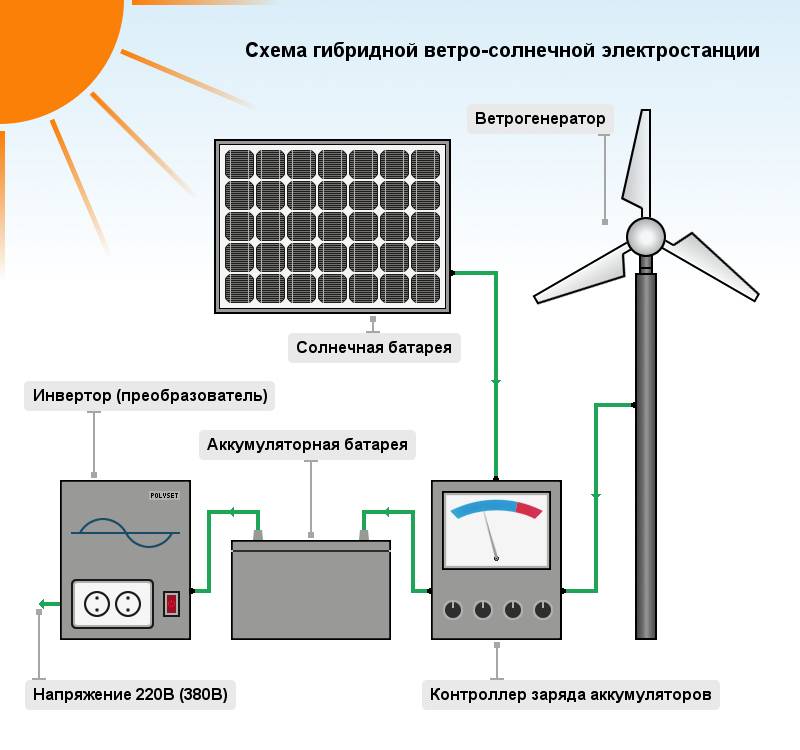

Напряжение 12V или 24V?

Ошибка №9
Для бытового использования лучшими являются панели на 12V, а применение на 24V не оправдано.

Объясняется это во-первых, проблемами с подбором аккумуляторов для сборки на 24В:

одинаковый производитель

одинаковая емкость

применение балансиров

батареи близкие по дате выпуска

Замечания надо сказать справедливые.

Во-вторых, на 12В можно взять любые АКБ, в том числе б/у + использовать множество унифицированных приборов напрямую, минуя инвертор – зарядники, блоки питания, камеры видеонаблюдения, лампы на 12V.

Но все это справедливо для небольшой мощности до 1кВт. С массовым внедрением гелевых, LiFePO4 аккумуляторов, универсальных MPPT контроллеров и гибридных инверторов (о них чуть ниже) многое поменялось.

С ними вы спокойно можете последовательно объединять панели в большие сборки, передавать напряжение с крыши до 100 Вольт и более, а уже в контроллере преобразовывать его в 12В или 24В, параллельно сбрасывая как на балласт, так и подключая нагрузку 220В.

Схемы подключения солнечных панелей и как при этом будут себя вести напряжение и ток (нажмите на плюсик для раскрытия содержимого).

Ошибка №10
Чтобы вы понимали, когда говорят о системе 12V или 24V-48V, речь идет в первую очередь не о напряжении самих панелей, а о схеме подключения сборок АКБ.

Один и тот же контроллер может работать как на 12В, так и на 24В. Во втором случае пропуская через себя гораздо большую нагрузку.

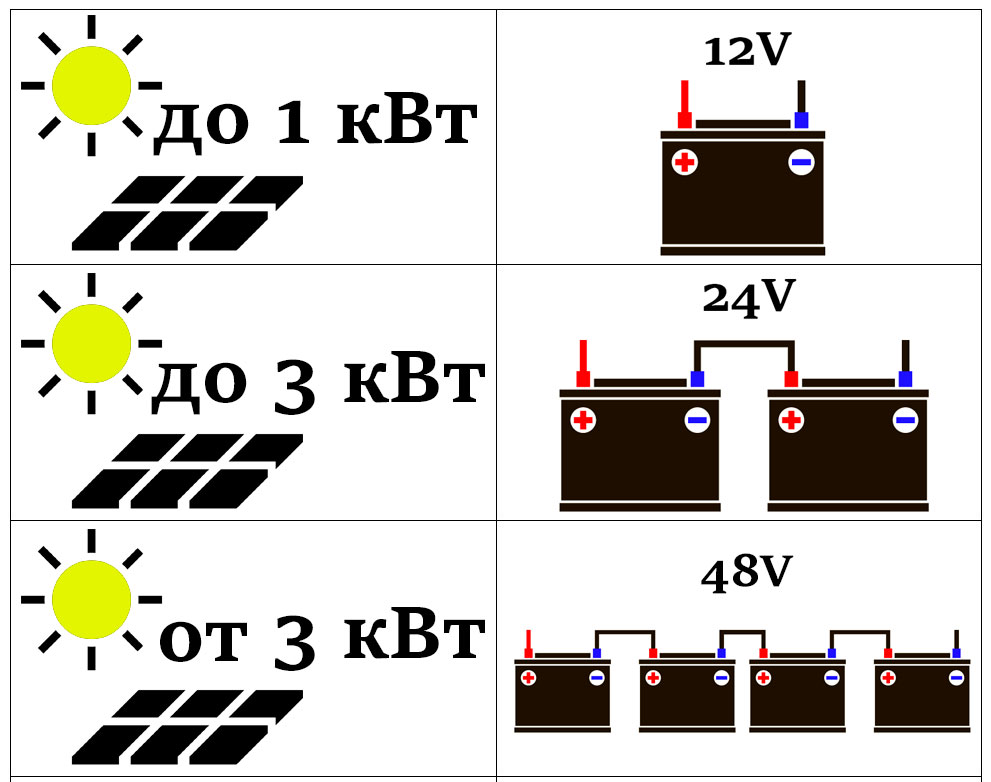

Если грубо подытожить, то используйте солнечную электростанцию (СЭС):

на 12V – до 1кВт

на 24V – до 3кВт

на 48V – свыше 3кВт

Воздушная гелиосистема

Отопительная система может в качестве теплоносителя использовать не только жидкость, но и атмосферный воздух. Воздушный солнечный коллектор применяется для обогрева всех типов помещений и в зависимости от конструкции бывает трех типов:

• Плоский имеет схожие принципы с подобной жидкостной конструкцией.
• Пирамидальный использует сложную систему отражающих поверхностей.
• Венецианские жалюзи располагаются между переплетами стекла и направляют теплый воздух в помещение. Применяется при ленточном остеклении зданий.

В отличие от жидкостных устройств воздушный солнечный коллектор может быть изготовлен из неметаллических материалов.

Принцип действия

Для отопления жилого дома или иного объекта могут быть использованы все виды солнечных коллекторов, однако принцип их работы, вне зависимости от конструкции и вида теплоносителя, является единым.

Принцип работы солнечного коллектора основан на способности материалов поглощать энергию солнца в видимом и невидимом, человеческому глазу, диапазонах, в связи с чем, внутри данного материала, начинаются физические процессы, молекулы начинают быстрее двигаться, материал (вещество) – нагревается. Тепло выделяемое материалами, на которые воздействуют солнечные лучи, передается теплоносителя для последующего использования.

Конструктивные особенности плоского солнечного коллектора

Наиболее востребованным вариантом является, согласно многочисленным отзывам, солнечный коллектор плоского типа, который можно изготовить своими руками. Такая система эффективна для организации горячего водоснабжения в теплый период года. В зимнее время КПД устройства очень низкий.

Корпус коллектора имеет плоскую квадратную или прямоугольную форму. Он выполняется из металла или другого материала с высоким коэффициентом теплопроводности. Изделие покрывается темной краской для улучшения абсорбирующих качеств.Внутри корпуса располагается пластина, в которой находится змеевик, изготовленный из медной трубки малого сечения. По трубкам осуществляется циркуляция теплоносителя. Для минимизации потерь тепла внутри корпуса уложен теплоизоляционный материал.

Чтобы мусор не проникал в корпус устройства, он сверху закрывается стеклянной или поликарбонатной крышкой, которая способна усилить нагрев. Для эффективной работы коллектора ее необходимо периодически протирать от загрязнений и пыли.

Плоский солнечный коллектор рекомендуется устанавливать в южных регионах, где данный вариант характеризуется наилучшими показателями цены и эффективности. Такое устройство отличается способностью к самоочищению, высоким КПД в летний период и низкой стоимостью.

Плоские солнечные коллекторы являются самыми востребованными

Однако плоским коллекторам свойственны значительные тепловые потери, которые возникают вследствие конструктивных особенностей устройства. Такая система имеет низкий КПД в весенне-осенний период. Конструкция характеризуется высокой парусностью, что вызывает опасность повреждения в процессе эксплуатации ее элементов.

Классификация по температурному режиму

Солнечное оборудование для дома часто классифицируют по типу теплоносителя. Сегодня на мировом рынке можно встретить жидкостные и воздушные системы. Кроме этого, коллекторы разделяют по температурному режиму работы, то есть применяется классификация по максимальной температуре нагрева рабочих элементов. Выделяют следующие типы систем:

• низкотемпературные — теплоноситель для солнечных коллекторов разогревается до 50℃;
• среднетемпературные — температура циркулирующей жидкости не превышает 80℃;
• высокотемпературные — максимальная температура материала-теплоносителя может подниматься до 300 градусов.

Первые два варианта больше всего пригодны для домашнего использования, тогда как модели коллекторов с высокотемпературным режимом работы чаще применяют в производственной и промышленной отрасли хозяйства. Это обусловлено тем, что в высокотемпературных системах нагрева воды сам процесс трансформации солнечной энергии в тепло достаточно сложный. При этом такие гелиоустановки занимают большие площади. Не каждый собственник «дачной» недвижимости может позволить себе подобную роскошь.

К вопросу о возможности использования электрических солнечных панелей в целях отопления

Как вы уже могли, наверное, заметить, словосочетание «солнечная батарея» или «солнечная панель» постоянно упоминается в контексте устройства электрической природы. Сделано это неслучайно, поскольку точно так же нередко называют и другие солнечные панели или батареи — геоколлекторы.

Несколько гелиоколлекторов смогут обеспечить дом горячей водой и возьмут на себя часть расходов по отоплению

Возможность прямого преобразования энергии солнечного излучения непосредственно в тепло позволяет значительно повысить производительность таких установок. Так, современные геоколлекторы с селективным покрытием вакуумных трубок имеют КПД 70–80% и вполне могут использоваться как в системах горячего водоснабжения, так и для обогрева помещений.

Конструкция солнечного коллектора с вакуумными трубками позволяет минимизировать теплопередачу во внешнюю среду

Возвращаясь к вопросу о том, можно ли использовать электрическую солнечную панель для питания отопительных приборов, давайте рассмотрим, сколько тепла понадобится, например, для дома в 70 кв. метров. Исходя из стандартных рекомендаций в 100 Вт тепла на 1 кв. м площади помещения, получим затраты 7кВт энергии в час или примерно 70 кВт×ч в сутки (обогревающие приборы ведь не будут включены постоянно).

То есть 10 самодельных батарей общей площадью 52 кв.м. Представляете себе махину шириной, скажем, 4 м и длиной более 13 м, а также блок из 12-вольтовых аккумуляторов суммарной ёмкостью 7200 ампер-часов? Такая система не сможет даже выйти на самоокупаемость до того, как будет выработан ресурс аккумуляторных батарей. Как видите, говорить о целесообразности применения солнечных батарей в целях отопления пока ещё слишком рано.

Солнечный концентратор

Прибор для аккумулирования энергии лучей солнца, имеет функцию теплоносителя. Служит для фокусирования энергии на приемнике излучателя внутри изделия.

Существуют следующие виды:

• параболоцилиндрические концентраторы;
• концентраторы на плоских линзах (линзы Френеля);
• на сферических линзах;
• параболические концентраторы;
• солнечные башни.

Концентраторы отражают излучение с большой плоскости на маленькую, что помогает достичь высоких температур. Жидкость вбирает тепло и перемещает к объекту обогрева.

Важно! Цена приборов — недешевая, а также они требуют постоянного квалифицированного обслуживания. Используется такое оборудование в гибридных системах, чаще всего в промышленных масштабах и позволяет увеличить производительность коллектора

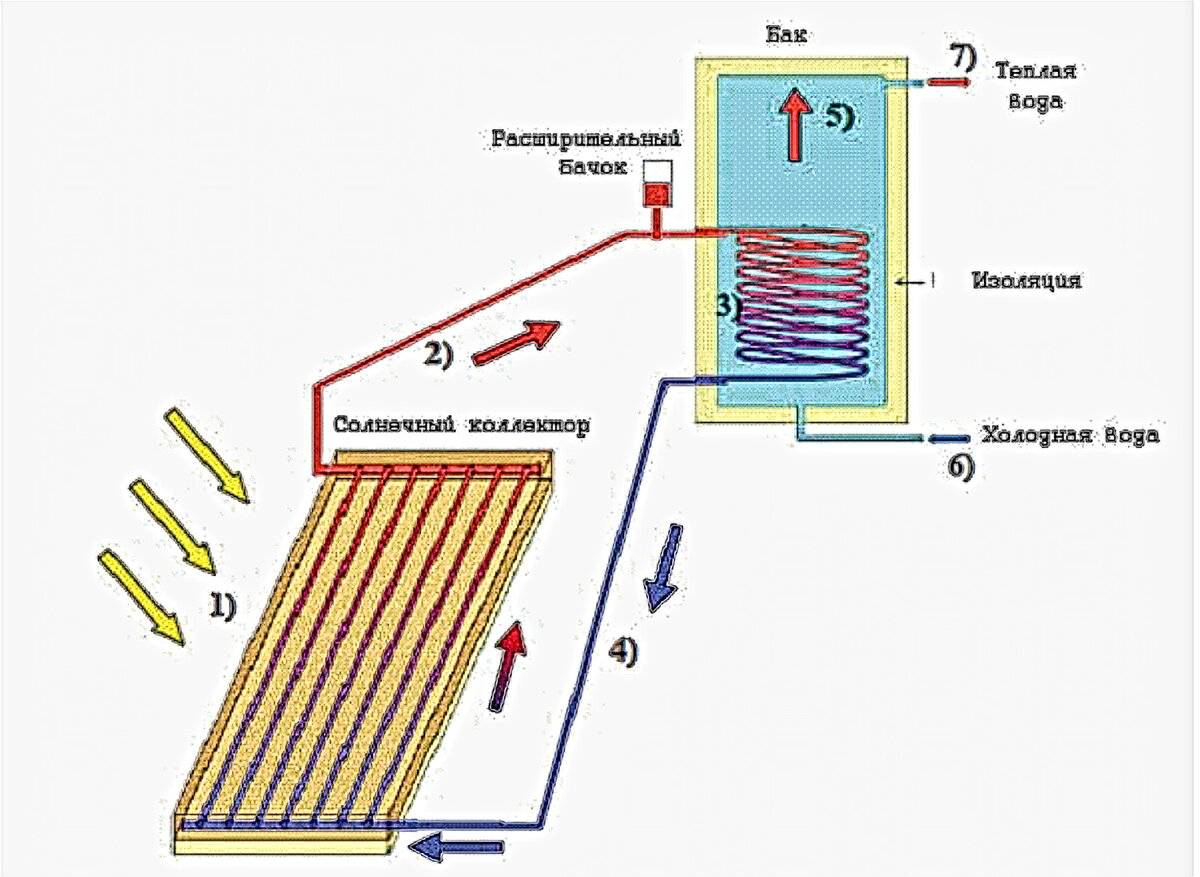

Устройство и принцип работы солнечного коллектора

Чтобы понимать, с чем придется столкнуться на пути изготовления солнечного водонагревателя, для начала необходимо разобраться с его конструкцией и принципом работы. Как ни странно, но солнечный коллектор для нагрева воды устроен достаточно просто – в его принцип работы заложены элементарные законы физики, согласно которым жидкость с большей плотностью вытесняет менее плотную жидкость.

По сути, такой же принцип работы заложен в работу системы отопления с естественной циркуляцией теплоносителя – горячая вода поднимается вверх, а холодная помогает ей в этом. Разница между таким отоплением и солнечным коллектором заключается исключительно в способе нагрева жидкости, в нашем случае – воды, которая просто нагревается на солнце.

Солнечный коллектор для нагрева воды фото

Итак, исходя из этого принципа вырисовывается и самая оптимальная конструкция солнечного водонагревателя – по сути, это вертикально расположенный змеевик, вода в котором по мере нагревания поднимается в его верхнюю точку, после чего благополучно поступает в накопительный резервуар, из которого осуществляется забор жидкости.

Следует понимать, что для эффективной работы самодельный солнечный коллектор необходимо обеспечить естественной циркуляцией жидкости – остывшая или не до конца нагревшаяся вода с накопительного бака должна поступать в коллектор, из которого после очередного цикла подогрева возвращаться в накопительный резервуар, требующего, кстати, хорошего утепления.

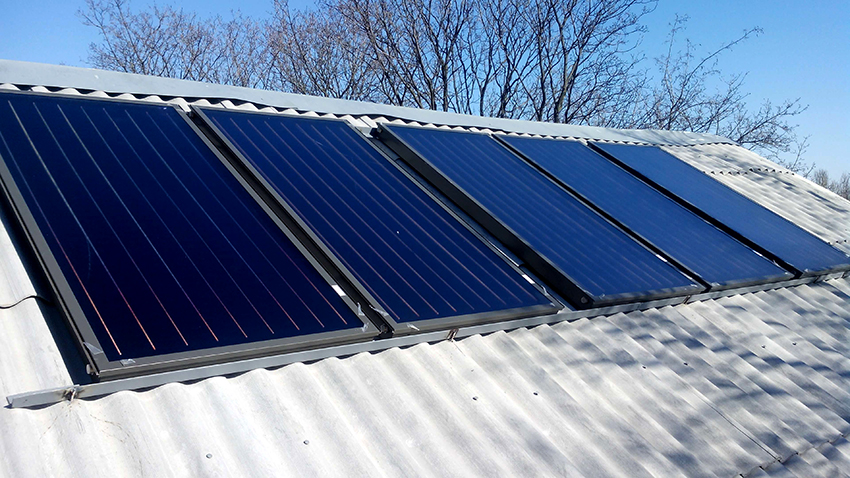

Плоский солнечный коллектор фото

Исходя из выше изложенного, формируется и принцип установки различных узлов альтернативного солнечного обогревателя. Чтобы обеспечить жизненно важную циркуляцию жидкости, не прибегая к помощи насоса, установка солнечного коллектора выполняется в самом высоком месте (как правило, на крыше), а монтаж накопительного резервуара ниже него (например, на чердаке).

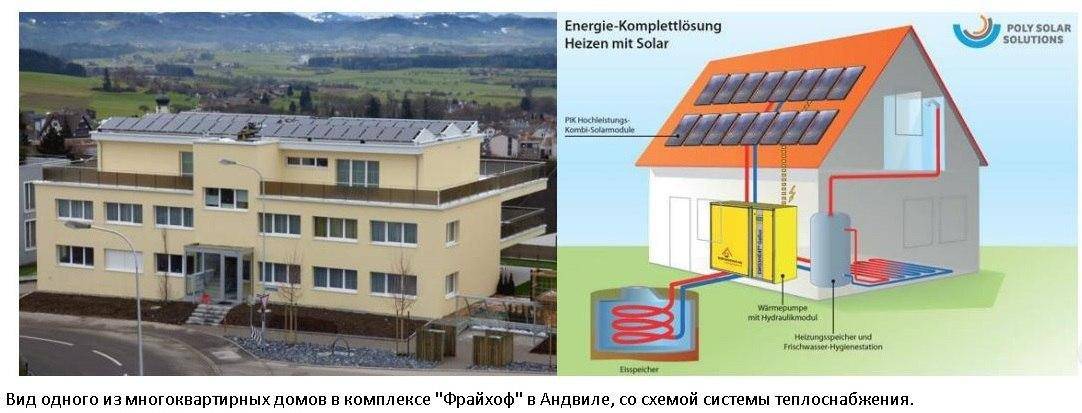

Такое устройство, установленное на доме и изготовленное в заводских условиях с применением современных технологий, способно не только обеспечить небольшой домик горячей водой, но и теплом. Да, солнечный коллектор даже зимой работает не только в системе водоснабжения, но и в системе отопления. Но это заводской коллектор, изготовленный из вакуумных трубок и практически не имеющий теплопотерь. А самодельный солнечный коллектор для дома реально справится только с обеспечением горячей воды, и то лишь в ясный солнечный день. Но даже это неплохо и позволяет сэкономить немало дорогостоящих природных ресурсов.

Солнечные коллекторы для дома фото

1 Конструкция и принцип работы

Отопление дома с помощью преобразования солнечной энергии в электрическую используется, как правило, в качестве дополнительного источника тепла, а не основного. С другой стороны, если установить конструкцию большой мощности, а все приборы в доме переоборудовать под электричество, тогда можно обойтись только солнечным коллектором.

Но стоит помнить, что отопление с помощью солнечных коллекторов без дополнительных источников тепла возможно только в южных регионах. При этом панелей должно быть достаточно много. Их необходимо располагать таким образом, чтобы на них не падала тень (например, от деревьев). Размещать панели следует лицевой стороной в направлении, максимально освещаемом солнцем на протяжении всего дня.

Хоть сегодня существует много разновидностей таких устройств, принцип работы у всех одинаковый. Любая схема забирает солнечную энергию и передаёт её потребителю, представляя собой контур с последовательным расположением приборов. Комплектующими, производящими электроэнергию, являются солнечные батареи или коллекторы.

Коллектор состоит из трубок, которые последовательно соединены со входным и выходным отверстием. Также они могут располагаться в виде змеевика. Внутри трубок находится техническая вода или смесь воды и антифриза. Иногда они наполняются просто воздушным потоком. Циркуляция осуществляется благодаря физическим явлениям, таким как испарение, изменение агрегатного состояния, давление и плотность.

Если система будет эксплуатироваться только осенью и весной, то в качестве теплоносителя можно использовать воду. Но в зимнее время её необходимо заменить на смесь антифриза и воды. В классических конструкциях роль теплоносителя играет воздух, который движется по каналам. Их можно сделать из обычного профлиста.

Если коллектор необходимо устанавливать для обогрева небольшого здания, которое не подключено к автономной системе отопления частного дома или централизованным сетям, то подойдёт простая система с одним контуром и нагревательным элементом в её начале. Схема простая, но целесообразность её установки оспаривается, так как работать она будет только солнечным летом. Однако для её функционирования не потребуются циркуляционные насосы и дополнительные нагреватели.

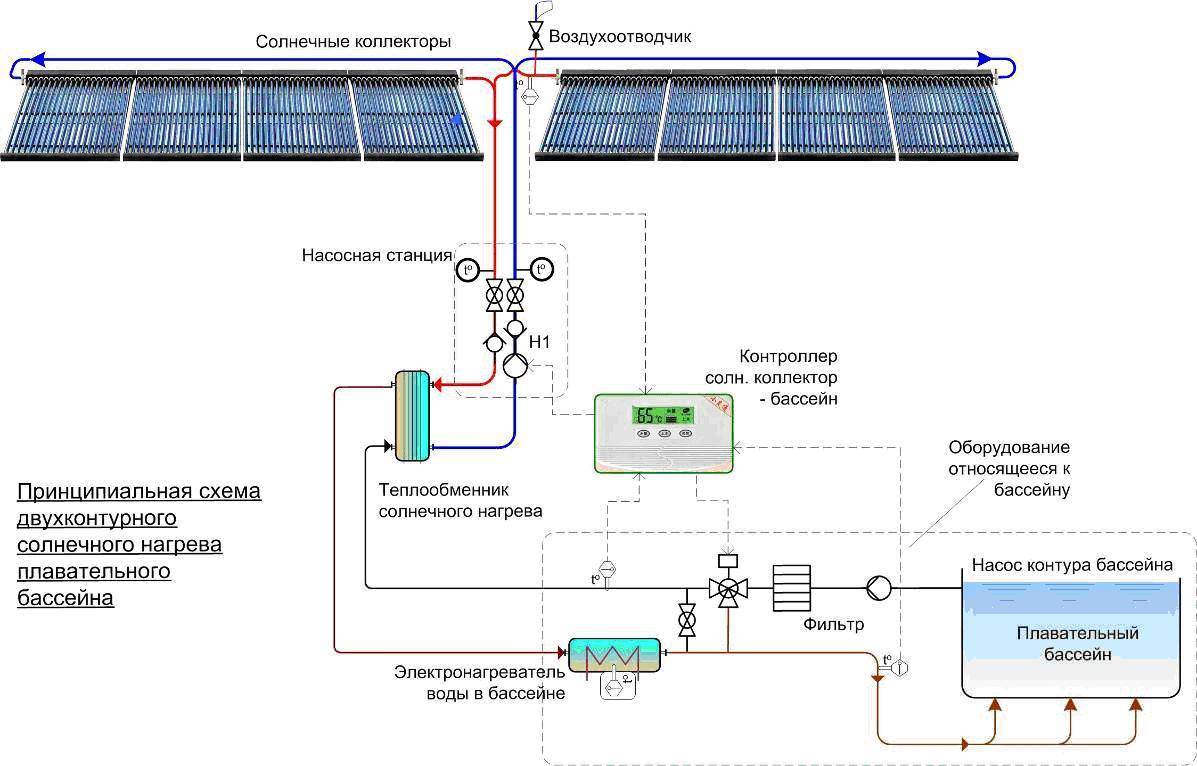

При двух контурах всё гораздо сложнее, но количество дней, когда станет активно вырабатываться электроэнергия, увеличивается в несколько раз. При этом коллектор будет обрабатывать только один контур. Большая часть нагрузки возлагается на одно устройство, которое работает на электроэнергии или другом виде топлива.

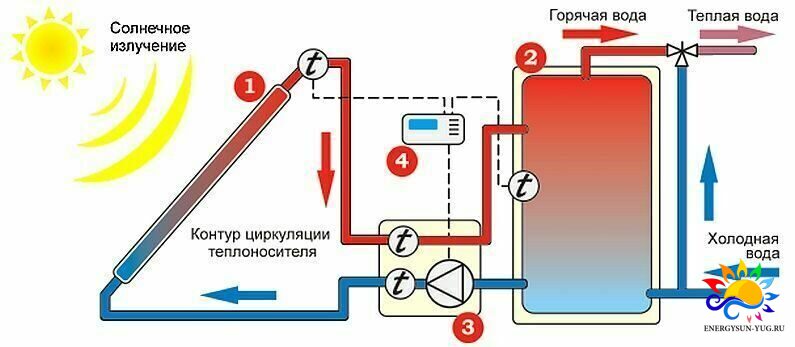

Принцип работы

На сегодняшний момент разработаны различные виды гелиоколлекторов.

Но принцип водонагрева идентичен – все устройства работают по одной разработанной схеме. В хорошую погоду лучи солнца начинают нагревать теплоноситель. Он проходит по тонким изящным трубочкам, попадая в бак с жидкостью. Теплоноситель и трубочки размещаются по всей внутренней поверхности бака. Благодаря такому принципу происходит нагревание жидкости, находящейся в аппарате. Позже нагретую воду разрешено применять на бытовые нужды. Таким образом, можно отапливать помещение, использовать нагретую жидкость для душевых кабин как горячее водоснабжение.

Температуру воды можно контролировать разработанными датчиками. Если произошло слишком сильное охлаждение жидкости, ниже заданного уровня, то автоматически включится специальный резервный подогрев. Солнечный коллектор можно подключить к электрическому или газовому котлу.

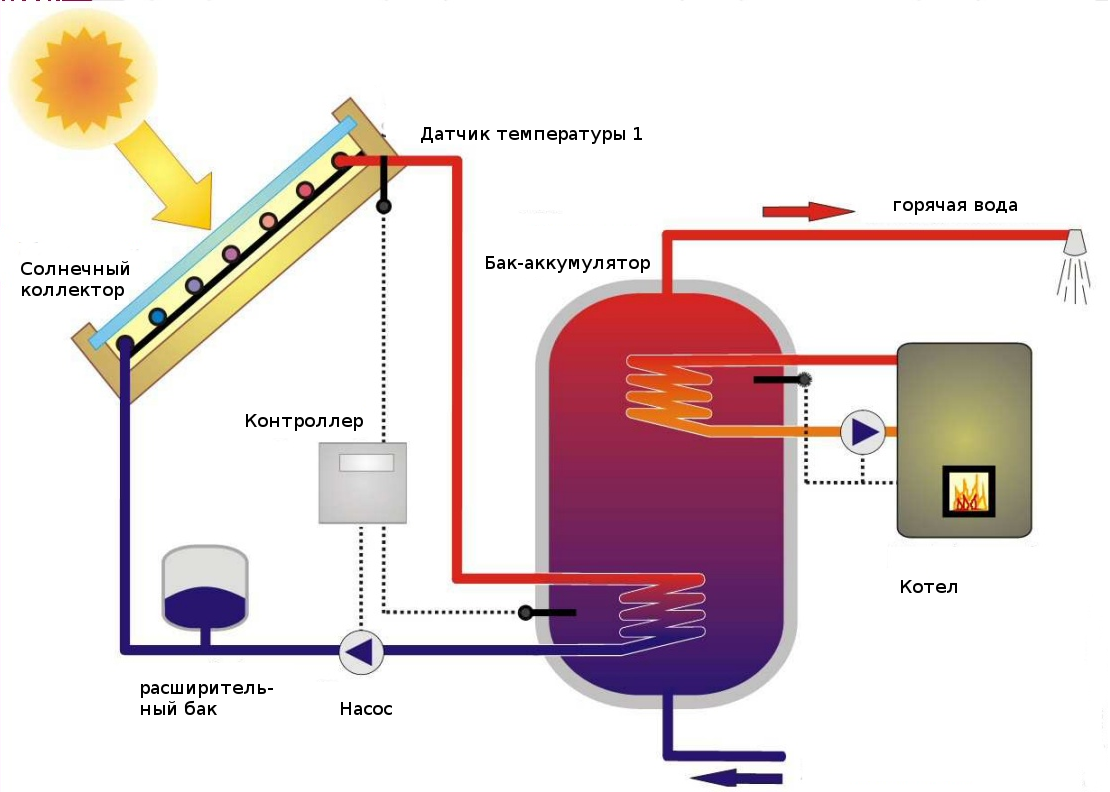

Представлена схема работы, подходящая для всех солнечных водонагревателей. Такое устройство отлично подойдет для отопления небольшого частного дома. На сегодняшний момент разработано несколько устройств: плоские, вакуумные и воздушные приспособления. Принцип действия таких устройств очень схож. Происходит нагрев теплоносителя от солнечных лучей с дальнейшей отдачей энергии. Но в работе наблюдается очень много различий.

Видео о различных видах альтернативных источниках отопления

Вакуумный коллектор

По сравнению с плоским устройством, вакуумный коллектор имеет другую конструкцию. Основными рабочими элементами принято считать вакуумированные трубки, а также теплоноситель. Благодаря высокоселективному покрытию стеклянная поверхность устройства поглощает большое количество солнца. Солнечная энергия начинает быстро нагревать внутренний теплоноситель. Ликвидация теплопотерь происходит при помощи вакуумной прослойки. Аккумулированное тепло проходит через теплосборник, двигаясь к самой системе устройства.

Полученную энергию можно применять для нагрева жидкости в накопительном баке.

Если рассматривать работу в целом, то вакуумный коллектор обладает наибольшей производительностью, по сравнению с плоским устройством. Агрегат можно устанавливать на крышу частного дома, в оранжереи, теплицы, парники, летние душевые кабины.

Самым лучшим изолятором считается вакуум.

Достоинства и недостатки солнечных коллекторов для нагрева воды

Рассмотрев различные виды коллекторов, можно выделить достоинства и недостатки применения у себя на участке таких систем.

Достоинства:

1. Солнце — это бесплатный и неисчерпаемый источник альтернативной энергии.
2. Гелиосистемы — экологически чистый способ добычи энергии.
3. Экономия может составлять до 100% в теплое врем года.
4. Солнечные коллекторы работают круглый год.
5. Системы коллекторов просты в обслуживании, монтаже.
6. Работа установки не зависит от повышения цен на газ.
7. Срок службы около 30 лет.

Недостатки:

1. Даже недорогие модели коллекторов не каждый может себе купить.
2. Работа гелиосистемы полностью зависит от погоды.
3. При установке нужно правильно рассчитать место монтажа системы и установить ее под правильном углом для правильной работы. Исключить попадания на поглощающую панель тени деревьев и зданий.

Несмотря на недостатки, эффективность работы гелиосистем перевешивает. Многие переходят на альтернативный источник энергии если не полностью, то частично.

Какими бывают солнечные коллекторы, собранные самостоятельно?

Прежде чем приступить к самостоятельному изготовлению гелиоустановки, потребуется заранее подготовить некоторые материалы. Список их в зависимости от выбранного вида и типа может отличаться, но в любом случае потребуются:

Самым главным элементом солнечного коллектора является теплоприемник, или абсорбер, который при самостоятельном изготовлении установки может иметь самый разнообразный, в некоторых случаях даже экзотический внешний вид:

1. самый простой и доступный вариант — использовать для него змеевик вышедшего из строя холодильника;
2. коллектор можно изготовить и из обычного полипропиленового шланга, но такой вариант более подходящим является в условиях дачи, так как вполне способен обеспечить горячей водой в летнее время.

Но изготовление солнечного коллектора из подручных средств, среди которых можно назвать и пластиковые бутылки, способно лишь в некоторой степени решить проблему с производством горячей воды.

Для того чтобы гелиоустановка могла быть использована в качестве альтернативного источника ГВС дома или отопления, ее конструкция, хоть и не отличающаяся особой сложностью, требует большего внимания и, главное, трудозатрат при изготовлении.
