Стабилизатор напряжения 220в для дачи: какой выбрать, рекомендации и обзор популярных моделей

Выбор по мощности

Если напряжение в розетке падает за пределы допустимых значений (до 160В), то могут не работать агрегаты с электродвигателями и большим потреблением энергии (стиральная машинка, холодильник). Оргтехника с импульсными блоками питания сама стабилизирует поток, потому нуждается в стабилизации тока только для продления работы на некоторое время (чтобы выключить компьютер, чтобы не сгорели матрица с микропроцессором). Данные устройства используются и для заряда аккумуляторов, батарей, защиты микроконтроллеров.
Все приборы, которые входят в «группу риска», делятся на две группы:
Те, что имеют только активную мощность (преобразуют электроэнергию в тепло или свет, например, лампочки, электроплиты)

Она и есть полная, указана в техпаспорте в ваттах, будет иметь такое же значению в вольт-амперах – это важно, поскольку мощность приборов для стабилизации тока измеряется не в киловаттах, а в кВА.
Те, что имеют активную и реактивную мощность (работают на основе двигателей или имеют импульсные блоки – пылесосы, компьютеры). Их полная мощность может не указываться, чтобы узнать ее, нужно активную разделить на 0,7.

Если хотите выбрать стабилизатор для локальной защиты нескольких приборов или установки устройства на весь дом у электрощита, полную мощность всей техники надо суммировать

Результат не должен быть выше, чем показатели устройства.
На дачах всегда есть много техники, имеющей реактивную мощность (насосы для отопления, подачи воды, компрессоры). Поскольку они имеют большую пусковую мощность, стоит выбрать устройство, превышающее этот показатель в 3 раза. Чтобы иметь дополнительный запас питания для аварийного снабжения, добавьте к мощности 20-30%.

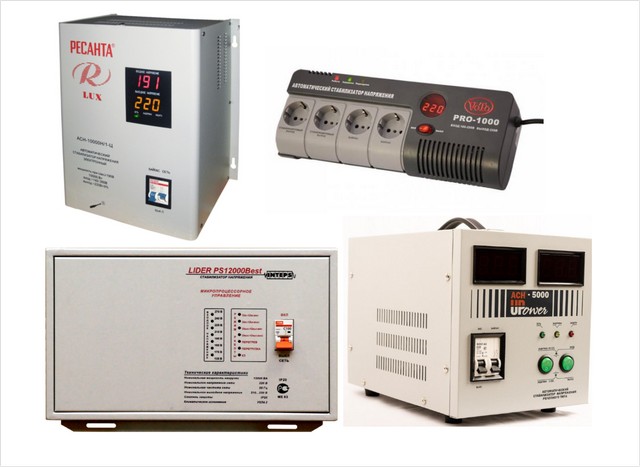

Популярные производители

Продаваемые в России стабилизаторы производят в России, Украине, Белоруссии, Китае и Италии.

Российские устройства марок Энергия, Лидер и Штиль. Все выпускают надежные изделия различных типов, одно и трёх фазные, мощностью от 400 до 30000 ВА

Энергия. Выпускает стабилизаторы двух марок Энергия и Прогресс. Это полупроводниковые (тиристорные) и релейные приборы. Можно выбрать модель с широким диапазоном входящего напряжения и температурой окружающей среды.

Лидер. Торговая марка принадлежит «НПП ИНТЕПС». Научно-производственное объединение разрабатывает и производит полупроводниковые стабилизаторы. Характеризуются как надежные и точные приборы, способные работать в тяжелых условиях, в т.ч. при низких температурах.

Штиль. Компания специализируется на выпуске установок электропитания и является одним из лидеров. Производит релейные, тиристорные и самые современные инверторные стабилизаторы. Это точные, бесшумные, с большим диапазоном входящего напряжения приборы. Главными достоинствами инверторных устройств является их надёжность и долговечность.

Украинские стабилизаторы торговой марки Volter. Зарекомендовали себя как надежные и качественные изделия. Компания производит полупроводниковые приборы с бесступенчатой стабилизацией. Благодаря фирменным разработкам приборы очень быстро реагируют на изменения входящего напряжения и подстраиваются к нагрузке. Нижний порог 110 и верхний 330 вольт, делают их незаменимыми в сельской местности. Защищают от перенапряжения даже в режиме Байпас.

Белорусские изделия ЗОРД выпускаются со 100% китайской начинкой. Поэтому, несмотря на хорошие характеристики и белорусскую торговую марку имеет только одно достоинство — небольшую стоимость. Отзывы об этих стабилизаторах спорные.

Китайские стабилизаторы Ресанта. Обладают средними характеристиками. Популярны благодаря небольшой стоимости, доступности и большому выбору.

ORTEA. Итальянская фирма выпускает широкую линейку отличных изделий. Несмотря на южное происхождение они уверенно работают при низких температурах. Это единственный производитель стабилизаторов из Европы. Качество продукции и надёжный сервис компенсируют высокую стоимость.

Выбор по точности и диапазону

Во время первоначальных ежедневных замеров напряжения, должен был быть установлен приблизительный диапазон отклонения от стандартных показателей. Он по-разному влияет на работу различных приборов, поэтому стоит выбрать стабилизатор, который будет учитывать тщательность, или точность, стабилизации, чтобы удовлетворить их потребности в питании:

  • высокочувствительные аппараты показывают сбой при незначительном перепаде (например, начинают мигать лампочки, выключается микроволновка) – они требуют точности стабилизации от 3 % и меньше.
  • среднестатистическим бытовым приборам хватит точности стабилизации в 5-7 %

Симисторные, тиристорные стабилизаторы

Эти стабилизаторы относятся к электронным. Напряжение корректируется ступенями. В процессах переключения обмоток автотрансформатора задействованы симисторы или тиристоры.

Как видно из рисунка напряжение выравнивается, как только оно опустится ниже определенного значения.  На рисунке это значение – 208В. Только после достижения напряжения данной величины, происходит его выравнивание до 220В. Поэтому эти стабилизаторы и называют ступенчатыми.

Грубо говоря регулировка осуществляется как бы перепрыгиванием с одной ступеньки напряжения на другую. Чем больше ступеней, тем более точно осуществляется регулирование.

Работу устройства в отличии от релейных собратьев практически не слышно. Благодаря этому его можно размещать в любом помещении, никаких неудобств по созданию шума он не создаст. Также практически не будет видно и изменения в освещении. Раздражающее мигание ламп будет еле заметным.

Что внутри

Внутреннее устройство очень похоже на схему релейного:

  1. Тороидальный трансформатор
  2. Плата управления
  3. Силовые ключи из симисторов

Трансформатор имеет несколько обмоток и среднюю точку, через которую подается напряжение на него. Одни ступени отвечают за понижение напряжение, другие за повышение. Благодаря плате управления и симисторам, стабилизатор может одновременно замкнуть как контакты повышающие так и понижающие выходное напряжение. Для чего это делается?

Например одна понижающая ступень изменяет напряжение в пределах 9 Вольт. А повышающая сразу на 27 Вольт. Замкнув одновременно обе ступени, мы изменим напряжение на +27-9=18 Вольт. Тем самым будем иметь очень широкий диапазон регулировок и относительно плавное изменение напряжения. Большое число ступеней почти помогает избежать различимого невооруженным глазом “мигания” лампочек.

Данный вид аппаратов менее подвержен перегрузкам. Может справиться с пусковыми токами на двигателях насосов, станков и т.д. Большинство моделей сохраняют свои качества и работоспособность при отрицательных температурах. Можете их монтировать в подсобных не отапливаемых помещениях.

За счет применения симисторов обеспечиваются следующие плюсы:

  • малошумность при работе
  • высокоскоростная коммутация до 20мс
  • плавная регулировка
  • большая надежность и долговечность из-за отсутствия механически подвижных элементов. Полупроводники по своим качествам и времени работы на отказ превосходят реле.

Минусами являются большая стоимость и низкая точность при регулировании. Еще они могут не подойти для поклонников музыки и радиолюбителей. Из-за создаваемых помех будет невозможно нормально ни послушать радио, ни включить музыкальную аппаратуру.

https://youtube.com/watch?v=CJLLxzBQtlY%3F

Как рассчитать достаточную мощность стабилизатора

Стабилизаторы высокой мощности способны с лихвой покрыть все потребности дачного дома, но высокая стоимость несколько снижает их функциональную привлекательность.

Разумный и расчетливый подход к выбору экономит средства без ущерба для удобства использования, достаточно определить мощность потребителей, которые будут запитаны через стабилизатор.

Удобным способом провести вычисления будут привычные нам ручка и лист бумаги. Выписываем в столбик все имеющиеся на даче электроприборы с указанием напротив их мощности. Активную мощность можно найти в паспорте устройств, на их корпусе, или порывшись в интернете. Примерный список может выглядеть так:

Телевизор                      300 Вт

Холодильник                350 Вт

Освещение                     500 Вт

Утюг                                 500 Вт

Перфоратор                   800 Вт

Болгарка                         600 Вт

Глубинный насос         800 Вт

Итого                               3850 Вт

Ситуацию, когда на даче одновременно работают болгарка и перфоратор, можно отнести к разряду фантастических. Так что определяем, какие приборы будут работать одновременно. Для наших гипотетических расчетов, возьмем примерный список:

Телевизор                      300 Вт

Холодильник                350 Вт

Освещение                     500 Вт

Глубинный насос         800 Вт

Перфоратор                   800 Вт

Итого                               2750 Вт

Неплохо, стало чуть меньше, продолжаем считать. Выбираем из списка приборы с электродвигателем, в нашем случае это холодильник, перфоратор и глубинный насос. Суммарная мощность этих устройств 1950Вт, но мы должны учесть их пусковую мощность, которая необходима в момент включения двигателя. Соответствующую цифру можно найти в паспорте прибора, или взять среднее значение, умножив номинальную мощность на 3. Получаем пусковая мощность в 5850 Вт.

Прибавляем к этому суммарную мощность приборов без электродвигателя (телевизор, освещение, утюг): 5850+1100 = 6950 Вт

Можем приступать к расчету полной мощности приборов с электродвигателем, разделив пусковую мощность на коэффициент cosφ, взятый из паспорта прибора. Если паспорта не сохранились, значение коэффициента принимается за 0,75: 6950/0,75=9266 ВА.

Округляем до 9,3 кВА, но для эффективной работы необходимо добавить запас мощности 20-30%, покрывающий коэффициент трансформации, т.е. отклонение подаваемого напряжения от 220 В. Следовательно, нашей гипотетической даче необходим стабилизатор производительностью 9,3х1,3 = 12,09 кВА.

Стабилизатор напряжения 220в для дачи. Какой выбрать тип?

В зависимости от того, какое техническое решение было применено в устройстве, можно выделить целый ряд разнообразных регуляторов

Каждая конструкция имеет как свои плюсы, так и минусы, на которые следует обязательно обратить внимание перед покупкой

Релейные устройства

Данное устройство работает за счет специального автотрансформатора и силовых реле, которые по необходимости регулируют напряжение. Подобный стабилизатор не может обеспечить высокой точности регулировки, поэтому чаще всего его используют, если на участке используются исключительно маломощные электроприборы.

Плюсами данного решения является высокая скорость реакции прибора и его сравнительно низкая стоимость. Минусы же заключаются в малой мощности и больших погрешностях регулирования напряжения.


Релейный стабилизатор: устройство прибора

Симисторные агрегаты

Данный тип выпрямителей представляет собой электронную конструкцию, в основу которой положена схема работы релейных устройств. Благодаря тому, что в подобном приборе нет подвижных механических частей, и автотрансформатор управляется при помощи электронных ключей, уровень шума, издаваемого прибора, является минимальным. Кроме этого, скорость переключения также весьма и весьма высока. Однако, как и в случае с релейными устройствами, данный тип также не отличается высокой точностью регулировки.


Пример симисторного устройства

Сервоприводные стабилизаторы

Такой тип работает по принципу всем известного реостата. При помощи электроэнергии он меняет положение механических деталей, тем самым регулируя напряжение. Плюсами данного устройства является высокая точность и плавность регулировки выходного напряжения. Главный же минус состоит в низкой скорости реакции и ненадежных подвижных деталях. Таким образом, данный тип подходит исключительно для сетей, где отсутствуют резкие скачки напряжения.


Схема работы сервоприводного прибора

Феррорезонансные модели

Данные устройства являются наиболее надежными, и обеспечивающими наилучший уровень защиты электроприборов. Минусами же является высокая стоимость, большой вес и недопустимость работы при частых перегрузках в системе.

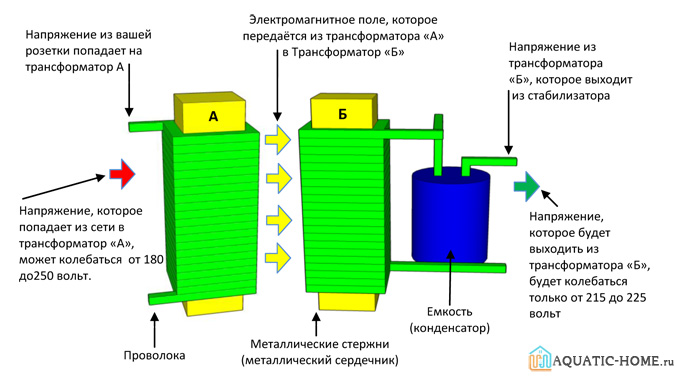

Устройство феррорезонансного стабилизатора

Виды стабилизаторов: однофазные и трехфазные

Отдельно следует сказать и о видах регуляторов, которые бывают однофазными и трехфазными. Выбор зависит от того, какой тип кабеля подведен к дому.


Пример однофазного выпрямителя

Если в нем два или три провода – применяется электронный стабилизатор напряжения однофазный, если четыре – то подключается трехфазный, либо же три однофазных.


Схематичный принцип работы трехфазного прибора

На видео ниже представлен стабилизатор напряжения 220в для дома на 10квт Ресанта. Данный материал поможет вам более углубленно разобраться в работе подобных устройств.

№2 – Штиль

Как уже отмечалось, это старейший российский производитель стабилизаторов.
И многие электрики по привычке рекомендуют установку именно этой марки.
Хотя стандартные релейные модели серии R, на наш взгляд, несколько устарели.
Они довольно громоздки и обеспечивают заявленную точность лишь при напряжении от 155-175 вольт (в зависимости от мощности модели).

Куда большим интересом сейчас пользуется последняя новинка компании – инверторные стабилизаторы Инстаб.
Для них и 90 вольт в розетке – не помеха!
К тому же они компактные и быстрые.
Их часто ставят на котельное оборудование, автоматику насосов, высокоточную технику.
На момент написания обзора максимальная мощность инверторных моделей составляла 20 кВт.

Стабилизатор напряжения 220 В для дачи

Стабилизатор напряжения — устройство, которое подключается к бытовой электросети для регулировки подачи электротока. Оно гарантирует при выходе стабильные 220 вольт. При аварийных ситуациях может обесточить помещение. Перепады подачи тока в электросети чреваты негативными последствиями практически для всей домашней бытовой техники. Особенно часто сбои происходят в дачных поселках, загородных домах. Ретивые хозяева всегда стремятся уберечь свою электротехнику, приобретая стабилизатор напряжения 220 В своего коттеджа.

Схема выравнивания напряжения в сети при помощи стабилизатора

Выбрать стабилизатор напряжения 220 В нужно, ориентируясь на технические и функциональные характеристики. При этом нужно учитывать, что стабилизатор напряжения 220 В для дачи или дома эффективен только тогда, когда к дачному домику ввод однофазный, при трехфазном нужна 380-вольтная модель.

Устройство очень будет кстати, если случится аварийный скачок электроэнергии. Тогда он сразу же, может прекратить ее подачу. Стабилизирует перепады, сбои.

Принцип работы стабилизатора с системой двойного преобразования

Чтобы правильно выбрать устройство именно для вашей дачи или дома, нужно рассчитать сумму мощности всех наличных электроприборов, а по итоговым параметрам выбрать устройство, при этом учитывая даже финансовые возможности.

При расчете суммарной силы учитываются:

  • холодильник:
  • компьютер:
  • стиральная машинка;
  • кондиционер;
  • утюг;
  • электрочайник:
  • болгарка;
  • микроволновая печь и другие приборы.

Чтобы правильно подобрать мощность стабилизатора напряжения для вашего дома, нужно рассчитать сумму мощности всех имеющихся электроприборов

Но не все они бывают подключены к электросети одновременно. Так, что некоторые можно из расчета исключить, например, утюг. Таким образом, нагрузка может составить несколько меньше киловатт, например, не 12, а 10 кВт. Однако надо помнить, что приборов может появиться со временем больше.

Для небольшой дачи отлично подойдут такие бюджетные и эконом приборы, как:

  1. Lider;

Стабилизатор напряжения Lider PS10000W-50

Или же стандартные:

  • Штиль;
  • Энерготех и другие.

Электронный стабилизатор напряжения IEK CHP1−1-1 кВА

Стабилизатор напряжения «Штиль»

Виды стабилизаторов напряжения

Еще один немаловажный момент выбора — это тип стабилизатора, в зависимости от принципа выравнивания напряжения. Очень подробно какие типы стабилизаторов бывают, все плюсы и недостатки, видео сравнения их работы, можно ознакомиться в статье Виды стабилизаторов напряжения.

  • релейные
  • тиристорные-симисторные
  • сервоприводные
  • инверторные

Самыми распространенными моделями на данный момент являются релейные и тиристорные (или симисторные). Релейные – из-за своей дешевизны, тиристорные – из-за качества выравнивания напряжения и малошумности в работе.

Менее распространены сервоприводные, в основном это китайские модели. Срок их службы оставляет желать лучшего – до 5 лет.

Ну а инверторные по причине дороговизны редко встречаются в широком ассортименте, хотя и обладают лучшими качествами среди всех остальных моделей. Еще их один минус – они предназначены в основном для малых нагрузок.

При выборе симисторных обращайте внимание на количество ступеней регулирования. Чем их больше, тем плавнее происходит выравнивание напряжения

Большинство имеют 12 ступеней – брать меньше не желательно, так как сильно будет заметно мигание лампочек освещения при переключениях.

А еще чем меньше ступеней, тем больше погрешность на выходе. У стабилизаторов имеющих 9 ступеней выравнивания, погрешность доходит до 15 Вольт.

  • 9 ступеней – погрешность 15В
  • 12 ступеней – погрешность 10-12В
  • 16 ступеней – погрешность 6В
  • 36 ступеней – погрешность 3В

Подороже модели обладают 16 и 32 ступенями. Обычно их в наличии не найти, только под заказ. Но они лучше подходят для защиты дорогой электронной техники.

Вот таблица некоторых популярных марок стабилизаторов часто встречающихся в наших магазинах и их цены:

Просмотреть текущие цены на сегодняшний день и подобрать нужную вам модель можно здесь.

Далее можете ознакомиться с видеообзором на каждую из марок представленных в таблице:

Сервоприводные или электромеханические стабилизаторы

Данный вид можно назвать золотой серединой между электронными и релейными стабилизаторами.

Сервопривод – это устройство из реверсивного (работающего в обе стороны) двигателя, расположенного внутри тороидального трансформатора. Двигатель получает команды от электронной платы управления и перемещая контакты, увеличивает или уменьшает количество витков на вторичной обмотке. Таким образом сервопривод, в отличии от двух других устройств рассмотренных выше, является бесступенчатым регулятором.

Это очень популярная модель, так как имеет относительно невысокую стоимость и обладает следующими плюсами:

  • плавная регулировка по принципу реостата
  • хорошая точность регулирования
  • не искажает синусоиду
  • способны выдерживать кратковременную перегрузку

Есть и минусы:

  • за счет применения эл.привода, который управляет контактами создается низкая скорость регулировки
  • так как применяются движущиеся механические детали, соответственно уменьшается надежность (графитовые щетки периодически требуется менять)
  • применяются в основном в сетях, где не происходит резких скачков напряжения
  • не рекомендуется использовать при низких температурах окружающего воздуха

Для стабильной и надежной работы хотя бы раз в три года производите его обслуживание – чистите щетки и смазывайте движущиеся механизмы.

От резких перепадов при электросварке, сервопривод с контактами будет крутиться как “белка в колесе”. Что существенно снизит ресурс работы стабилизатора. Поэтому думайте при покупке об условиях его эксплуатации.

https://youtube.com/watch?v=3JgdQvK9tMs%3F

Стабилизаторы бывают

Устройства по регулированию рабочего накала в сети делятся на:

  • однофазные 220 вольт — их используют квартирах и офисах;
  • трехфазные 380 вольт — намного мощнее. Поэтому их применение — большие предприятия, современные торговые центры, больницы, загородные коттеджи.

Схема подключения однофазного стабилизатора к электросети

Схема подключения трехфазного стабилизатора к электросети

Что касается мощности, то тут две категории: маломощные, которые обеспечивают работу одного или нескольких приборов — 300—5000 выключатель автоматический; мощные приборы, используются для всей офисной техники 5000 ВА и больше.

Тип установки таких приборов — напольный и настенный.

Стабилизаторы локального и общего подключения

Первое с чем необходимо определиться, что вы будете подключать от стабилизатора — все электроприборы в доме или какой-то конкретный аппарат (телевизор, холодильник, компьютер).

Во втором случае вам потребуется стабилизатор локального типа. Мощность его не превышает 1-2кВт, напряжение 220в. Подключается он через шнур с вилкой в обычную розетку и на своей панели имеет другие розеточные разъемы, для питания того самого защищаемого аппарата.

Для его установки и подключения не нужно вызывать электрика и обладать какими-либо техническими знаниями.

Другая группа стабилизаторов уже предназначена для электроснабжения всей квартиры или дома. Мощность их начинается от 5квт и выше.

Для обычной квартиры еще подойдут экземпляры мощностью в 5-9квт, а вот для дома уже нужно брать начиная от 9квт.

Эти стабилизаторы относятся к устройствам клеммного подключения. Устанавливаются они возле электрощитка сразу после счетчика. Подключение (вход и выход) выполняется медным кабелем через специальные клеммы. Если у вас нет необходимых навыков и знаний, то для их установки уже нужно привлекать профессиональных электриков.

При выборе всегда обращайте внимание в каких величинах производитель указывает мощность — в вольт-амперах (Ва) или в ваттах (Вт). При переводе Ва в Вт мощность разрешенная для подключения может оказаться меньше в зависимости от коэффициента cos f

Это коэффициент мощности, который учитывается для таких приборов как двигатели, лампы ДРЛ, компрессоры и т.д. В большинстве своем его величина колеблется от 0,7 до 0,8.

Поэтому не всегда нагрузку в районе 5квт, можно смело подключать к стабилизатору с биркой в 5ква. Только из-за cos f она уже изменяется на 20-30%

Лучшие недорогие стабилизаторы напряжения для дома

Лучшие однофазные стабилизаторы напряжения для дома могут стоить довольно дорого. Но существуют и бюджетные модели устройств, хотя мощность у них невелика.

Энергия АРС 1000

Недорогой прибор для частного дома можно выбрать для газовых котлов, насосных станций и бытовой техники. Устройство отличается хорошей производительностью, срабатывает моментально. Выравнивает показатели тока 140-260 В, защищает оборудование от резких скачков напряжения.

Выбрать стабилизатор Энергия для частного дома можно от 4300 рублей Плюсы

  • доступная цена;
  • компактные габариты;
  • есть дисплей с основной информацией.

Минусы

  • малая мощность;
  • слишком яркий экран.

Мне нравится1Не нравится

Powercom TCA-2000

В рейтинге бытовых стабилизаторов напряжения для дома нужно отметить устройство, рассчитанное на защиту четырех приборов. Агрегат оснащен термическим прерывателем, выполняющим функции предохранителя. Не греется при работе. Масса устройства для частного дома составляет всего 1,8 кг, его можно выбрать для монтажа на стену.

Цена Powercom TCA-2000 начинается от 2400 рублей Плюсы

  • рассчитан на подключение нескольких устройств;
  • есть возможность крепления на стену;
  • предусмотрена светодиодная индикация.

Минусы

  • громко щелкает реле;
  • не самая большая мощность.

Мне нравится1Не нравится

Союз DUH 1000 VA

Надежный релейный прибор напольного типа оснащен цифровой индикацией текущих показателей. Быстро реагирует на колебания тока, защищает технику от перегрузок. Хорошо подходит для частного дома с постоянными перепадами в электросети.

Выбрать Союз DUH 1000 можно от 3200 рублей Плюсы

  • выдает равномерный ток;
  • небольшая масса;
  • быстрый отклик.

Минусы

  • при высокой нагрузке нагревается;
  • издает громкие щелчки.

Мне нравится1Не нравится

№4 – Rucelf

Если вкратце охарактеризовать марку, то можно сказать, что это качественные стабилизаторы напряжения китайской сборки.
Хотя уже не только китайской, ведь недавно компания анонсировала постепенный переход на российскую сборку.
В данное время в Московской области собираются модели серии “СТАР”.

Rucelf – это достойный конкурент Ресанты и Энергии, находящийся в постоянном совершенствовании.
Абсолютный лидер продаж – 10-киловаттная релейная модель SRWII-12000-L.
Её берут на весь дом или квартиру.
В качестве дачных моделей спросом пользуются стабилизаторы на 5 кВт – SRW-5000-D и SRWII-6000-L.
Среди высокоточной электромеханики – SDW II-12000L.
Для отопительных котлов есть отдельная серия – КОТЁЛ.

Какие виды стабилизаторов подходят для дома

Стабилизаторы напряжения предназначены для автоматического регулирования и стабилизации напряжения на выходе, независимо от колебаний и изменений в электросети. Это позволяет обеспечить надежность и безопасность электрооборудования и избежать повреждений от перепадов напряжения. Рынок предлагает различные виды стабилизаторов, каждый из которых имеет свои характерные особенности и применяется в различных сферах, от бытового использования до промышленного применения. Для дома, квартиры и дачи подходят такие виды стабилизаторов как электронные, релейные, сервоприводные, инверторные и гибридные.

Электронные

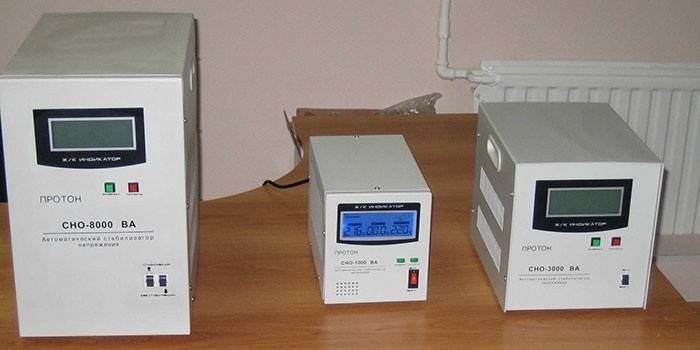

Электронные стабилизаторы напряжения — это устройства, которые используют электронные компоненты для автоматического контроля и регулирования напряжения на выходе. Они могут быть настроены на определенный уровень напряжения и автоматически регулировать его, чтобы защитить электрооборудование от перепадов напряжения. Они характеризуются высокой точностью регулирования и минимальным влиянием на систему электроснабжения.

Достоинства электронных стабилизаторов напряжения:

  • быстрая реакция на изменения в питающей сети;
  • высокая точность стабилизации напряжения
  • большой диапазон напряжения сети;
  • бесшумность;
  • надёжная система защиты;
  • малый размер и легкость в установке;
  • длительный срок службы.

Недостатки:

  • зависимость мощности от напряжения – чем ниже входящее напряжение, тем меньшую мощность может обеспечить стабилизатор;
  • ступенчатое регулирование (почти не заметно).

Релейные

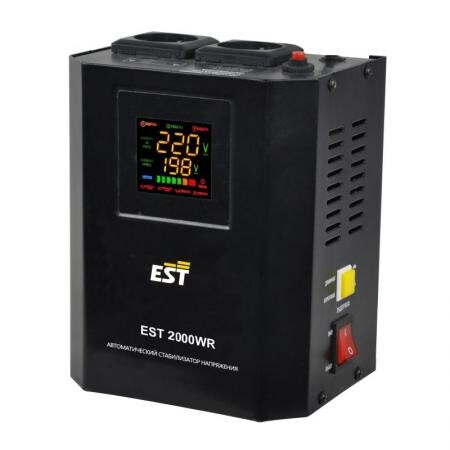

Получили популярность благодаря дешевизне и простой конструкции. В них микропроцессор с помощью реле управляет переключением обмоток трансформатора. Поэтому при работе этих стабилизаторов слышно характерное пощелкивание.

Достоинствами релейных устройств являются:

  • размеры;
  • низкая стоимость;
  • широкий диапазон температуры окружающей среды;
  • терпимость к краткосрочным перегрузкам.

Недостатки:

  • низкая скорость реагирования;
  • ступенчатое регулирование;
  • создание электромагнитных помех;
  • шум;
  • частые отказы в послегарантийный период;
  • относительно небольшой срок службы.

Сервоприводные (Электромеханические)

Бесступенчатую стабилизацию обеспечивает электродвигатель перемещающий графитовый контакт по обмоткам трансформатора. Из-за особенностей конструкции подходят для работы в сетях без резких изменений (скачков) напряжения.

Достоинства:

  • высокая точность;
  • плавное регулирование;
  • большой диапазон входящего напряжения;
  • возможность работы при отрицательной температуре;
  • стойкость к перегрузкам;
  • низкая стоимость.

Недостатки:

  • низкая скорость регулирования;
  • размер и вес;
  • повышенный уровень шума;
  • электромагнитные помехи;
  • наличие графитового контакта и подвижных частей подверженных износу.

Инверторные

Самый прогрессивный тип стабилизаторов. В этих устройствах отсутствует трансформатор. Стабилизируют напряжение полупроводники и конденсаторы посредством двойного преобразования электрической энергии. Переменный ток из подающей сети преобразовывается в постоянный, затем инвертором в переменный. На выходе получаем стабильное напряжение с отличными параметрами.

Достоинства инверторных устройств:

  • высокая точность;
  • большая скорость;
  • плавность регулирования;
  • надежная защита стабилизатора и потребителей;
  • очень большой диапазон входящего напряжения;
  • небольшие размеры и вес;
  • минимальный уровень шума;
  • длительный срок эксплуатации.

Недостатки:

  • отсутствие запаса мощности;
  • высокая стоимость.

Гибридные

В зависимости от условий работы может включаться релейная или сервоприводная (электромеханическая) стабилизация. Объединяет плюсы и минусы соответствующих типов приборов. Отличаются высокой ценой, сложностью конструкции и обслуживания.

Заключение

Все вышеперечисленные модели рассчитаны на однофазный ток – 220 В, с которым работает домашняя электроника, системы обогрева, сигнализации и прочее бытовое оборудование. Но в продаже можно встретить и трёхфазные устройства, рассчитанные на сеть в 380 В.

Они нашли своё применение на производстве, обеспечивая защиту печей, насосов, двигателей разного характера и прочей технологичной инфраструктуры. Применение подобных стабилизаторов в домашних целях нецелесообразно. Бытовых потребителей на 380 В единицы.

Установка однофазной техники, к примеру, в загородном доме на каждую питающую линию выходит дешевле, чем монтаж трёхфазного стабилизатора. К тому же при выбивании любой фазы обесточивается вся 3х-система, а не отдельная линия.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
