Особенности изготовления зажимных инструментов разных типов
Струбцина имеет разные виды, отличаются они между собой по конструкции, материалу, размерам. Рассмотрим виды зажимных инструментов и нюансы их изготовления.
Быстрозажимные
Струбцина пистолетного типа. При нажатии на курок губки разводятся. При отпускании стопорного винта можно изменять величину зазора между губками. Усилие зажатия небольшое. Изготовить самому можно, но экономически невыгодно. Труда много, а стоит она недорого.
ФОТО: goods.ruБыстрозажимная струбцина
А вот такая струбцина с кулачковым зажимом делается очень легко. И держит она крепко.
ФОТО: pimg.mycdn.meБыстрозажимная струбцина кулачкового типа
G-образные
G-образные струбцины отличаются от с-образных только наличием сформованной неподвижной губки. Это позволяет более чётко и более крепко зажимать детали.
Торцевые
Торцевую струбцину можно сделать по технологии с-образной. Отличие лишь в том, что у неё три зажимных винта. Её размеры выбираются на основе размеров будущего объекта работы.
ФОТО: tesli.comСтрубцина торцевая
T-образные
При изготовлении такой струбцины необходимо точно выдерживать размер отверстий скользящих деталей.
ФОТО: cdn.vseinstrumenti.ruТ-образная струбцина
F-образные
Для изготовления такой струбцины требуются фрезерные работы, чтобы сделать зубчатую насечку на штанге.
ФОТО: s.leroymerlin.ruF-образная струбцина
Ленточные
Ленточные струбцины применяются при склеивании рамок, коробок, шкатулок. Лента с натягом охватывает изделие и не даёт ему преждевременно развалиться. При изготовлении требуется хороший чертёж и точное выдерживание всех размеров.
ФОТО: s.leroymerlin.ruЛенточная струбцина
Трубные
«Трубные» струбцины в основе своей имеют толстую трубу. Они применяются при склейке щитов. Толщина и длина трубы определяются размером щита: его ширина, плюс 10 см на длину и диаметр трубы (от полудюймовой до трёхчетвертной).
ФОТО: youtube.comТрубная струбцина для склейки щитов
Пружинные
Такая струбцина создаёт усилие прижима за счёт пружины. Величина раствора между «пяткой» скобы и «пяткой» прижимного винта создаётся именно вращением этого самого винта. Сначала надо задать раствор, затем отвести назад подвижную часть струбцины, сжать пружину, вставить на место деталь и отпустить пружину.
ФОТО: usamodelkina.ruСамодельная пружинная струбцина
Принцип действия струбцины
Струбцины используются механиками, плотниками, слесарями и другими, и их до сих пор можно встретить в школе — на уроках технологии. Хомуты легко сделать своими руками, они нужны для скрепления различных деревянных или металлических деталей. Их закрепляют, как в тисках, и далее обрабатывают или разрезают.
Раньше при работе с этим приспособлением у мастера не было полностью свободных рук, и ему приходилось держать старую струбцину. Сегодня все гораздо проще: струбцины не только быстры и удобны в использовании, но и просты в понимании и повторении. Существуют даже быстросъемные зажимы, которые вы легко можете сделать сами.
Современные зажимы основаны либо на винтовом, либо на рычажном механизме.
С помощью последнего можно быстро и легко зажать заготовку в определенном положении, без утомительных одномоментных движений, потому что все работает по простым физическим законам и с помощью рычагов. Такие зажимы называются «быстрыми зажимами». Они просты и незамысловаты по своей конструкции и могут быть легко изготовлены в домашних условиях.
Стоит отметить, что с помощью таких устройств можно рассчитать силу давления на заготовку
Это важно, если вы не хотите повредить структуру дерева или оставить вмятины на заготовке
Обратите внимание
- Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками
- Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож
- Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)
Единственное отличие от других вариантов заключается в том, что заготовки зажимаются другим способом.
Модели из дуба
Для такого изделия сначала отпечатывают шаблон восьмиугольника. Он должен соответствовать необходимой ширине. После этого помещают заготовку в тиски и используют плоскость для закругления с обоих концов полученных углов. На ручке обустраивают отверстия в центральной части заготовки. Она в этом случае соответствует болтам на зажиме.
Размеры полки определяются в соответствии с желаемой длиной и имеющимся оборудованием. После этого распиливают компоненты системы до необходимого размера, вырезают подушечки для губки и сверлят необходимые отверстия, ручки наклеивают пятиминутной эпоксидной смолой. Когда стержень винта зазубрен напильником или наждачной бумагой, фиксируют ручки посредством эпоксидного клея.
Текст видео
Самодельный угловой зажим. Самодельный угловой зажим для сварки. Непосредственно сама сварка требует иногда гораздо меньше времени и сил, чем подготовка к ней. Основную долю последней составляет сборка сварной конструкции с фиксацией всех элементов в нужном положении. Эта работа требует особого внимания, поскольку от нее зависит качество готового изделия. Описание
Идеальный зажим для сварочных и монтажных работ в промышленности. Разработан специально для строительства из стальных конструкций, сварочных и столярных работ. К многочисленным сферам применения относятся блокировка, фиксация и выверка абсолютно прямых углов. Открытая рабочая область обеспечивает также свободный доступ к детали при сварочных и монтажных работах, а также фиксацию Т-образных соединений.
Стабильная основа и губки выполнены из высококачественного чугуна, чтобы сильно зажимать детали. Конструкция губок обеспечивает точно прямой угол при зажимании. Винт с трапецеидальной разьбой покрыт медью, что препятствует налипанию брызг при сварке. Самодельный угловой зажим для сварки
Деревянная струбцина
Деревянная струбцина — это простое, но эффективное ручное инструментальное устройство, используемое для закрепления предметов во время работы. Она является отличной альтернативой металлическим струбцинам и может быть легко изготовлена своими руками.
Список материалов:
- Деревянный брусок размером 5x5x30 см (можно использовать дуб, березу или другой прочный породный материал).
- Две деревянные полоски размером 2.5×2.5×30 см (для подпорок).
- Шурупы или гвозди.
- Резиновые наконечники для защиты поверхности струбцины.
Начните с деревянного бруска размером 5x5x30 см, который будет служить основой струбцины. Отметьте середину бруска и сделайте два поперечных разреза, глубиной около 2.5 см каждый, на расстоянии около 5 см от края бруска. Разрезы должны быть параллельны друг другу и находиться на одной линии с противоположных сторон. Вставьте деревянные полоски размером 2.5×2.5×30 см в разрезы, чтобы создать подпорки. Убедитесь, что они плотно прилегают к бруску и перпендикулярны к нему. Закрепите полоски на месте, используя шурупы или гвозди. Убедитесь, что они надежно фиксируются и не двигаются.
Установите резиновые наконечники на концы подпорок. Это поможет защитить поверхность струбцины и предметов, с которыми она будет работать. Проверьте функциональность струбцины, сжимая и расширяя ее подпорки. Убедитесь, что она надежно фиксирует предметы, к которым она приложена.
Работа с деревом имеет свои особенности, и важно учитывать следующие факторы:
При выполнении проектов из дерева необходимо выбирать правильный тип древесины, который соответствует требованиям проекта. Различные породы дерева имеют разную прочность, текстуру, устойчивость к влаге и другие характеристики, поэтому выбор должен быть основан на конкретных требованиях вашего проекта.
Перед началом работы с деревом рекомендуется провести подготовительные мероприятия
Это может включать удаление коры, выравнивание поверхности, удаление неровностей и шлифовку для достижения гладкого и равномерного финиша.
Работа с деревом может быть опасной, поэтому необходимо соблюдать меры предосторожности. Используйте защитное снаряжение, такое как очки, наушники, маску и перчатки, чтобы защитить глаза, слух и дыхание от стружки, пыли и шума
Также следите за правильным положением тела и избегайте резких движений, чтобы избежать травм.
Винтовой прижим
Самое неприятное при пользовании струбциной – если поджимная шайба (пятка) заедает на шарнире и начинает прокручивать деталь. Струбцину тогда приходится снимать, переустанавливать, а мелкая деталюшка может и поломаться.
Во избежание подобной ситуации пятки струбцин фабричного производства сажаются на шаровой упор, слева на рис.:
Конструкции винтовых прижимов струбцин
Сделать его самостоятельно нереально: кроме прецизионной токарки, нужен еще металл, сочетающий в себе высокую прочность и вязкость. Поэтому прижимные узлы самодельных струбцин выполняются чаще всего чашечными под винт с шайбой (чертежи справа там же). Подобная струбцина требует регулярного ухода: пятку прополаскивают в керосине 2-3 раза, пока не перестанет выделяться муть истертого металла. Затем на стык пятки с винтом подпускают 2-3 капли веретенки, часового масла и т.п. жидкой смазки.
О резьбе
Резьбовые пары заводских струбцин, как известно, со специальной резьбой – прямоугольной или трапецеидальной увеличенного шага. Мастеру-любителю, скорее всего, придется использовать кусок резьбового прутка и обычную гайку с метрической катаной резьбой. Чтобы прижим не заедал, нужно, во-первых, гайку пройти вторым метчиком соотв. типоразмера. Если резьба крупнее М12, то последовательно вторым и третьим метчиками. Пруток аналогично проходится плашкой 2-3 раза, пока плашка (лерка) от удара пальцем по водилу воротка не начнет свободно «бегать» по резьбе. Во-вторых, резьбовую пару нужно также регулярно протирать ветошью с керосином и смазывать любой консистентной смазкой для машин и механизмов.
В заключение даем видео обзор различных конструкций поджимных шайб для самодельных струбцин:
Видео: поджимные шайбы для струбцин
***
2012-2020 Вопрос-Ремонт.ру
cope itemtype=”https://schema.org/Article” data-nonce=”e44546e95f”>
(Пока оценок нет)
cope itemtype=”https://schema.org/Organization”>
Струбцина в виде прищепки
Данный вариант считается довольно распространенным и, наверное, самым простым, изготовить такую совсем не тяжело. Механизм работы такой разновидности идентичен прищепкам, которые все знают и используют на балконе, чтобы вешать белье, однако по размерам они, конечно, будут различаться.
Сперва вырезаете из деревянных обрезков десять заготовок. Половина от них должна в середине иметь углубление.
Помните, что, чем сложнее устройство или проекты, в которых вы будете его использовать, тем толще и прочнее должен быть материал.
Далее склеиваете имеющиеся заготовки.
По завершении работы, если, конечно, вы следовали инструкции, устройство будет работать ровно так же, как и прищепка для белья. Единственное, что остается — натянуть резинку на изделие.
Столярные клещи
Деревянные временные задимы используются в столярном деле так же широко, как стальные в слесарно-сварочном. В силу особенностей основного конструкционного материала столярные струбцины выполняются почти исключительно C-образными (струбцины-клещи).
Самое мощное из столярных зажимных устройств – струбцина-крокодил, поз. 1 на рис.:

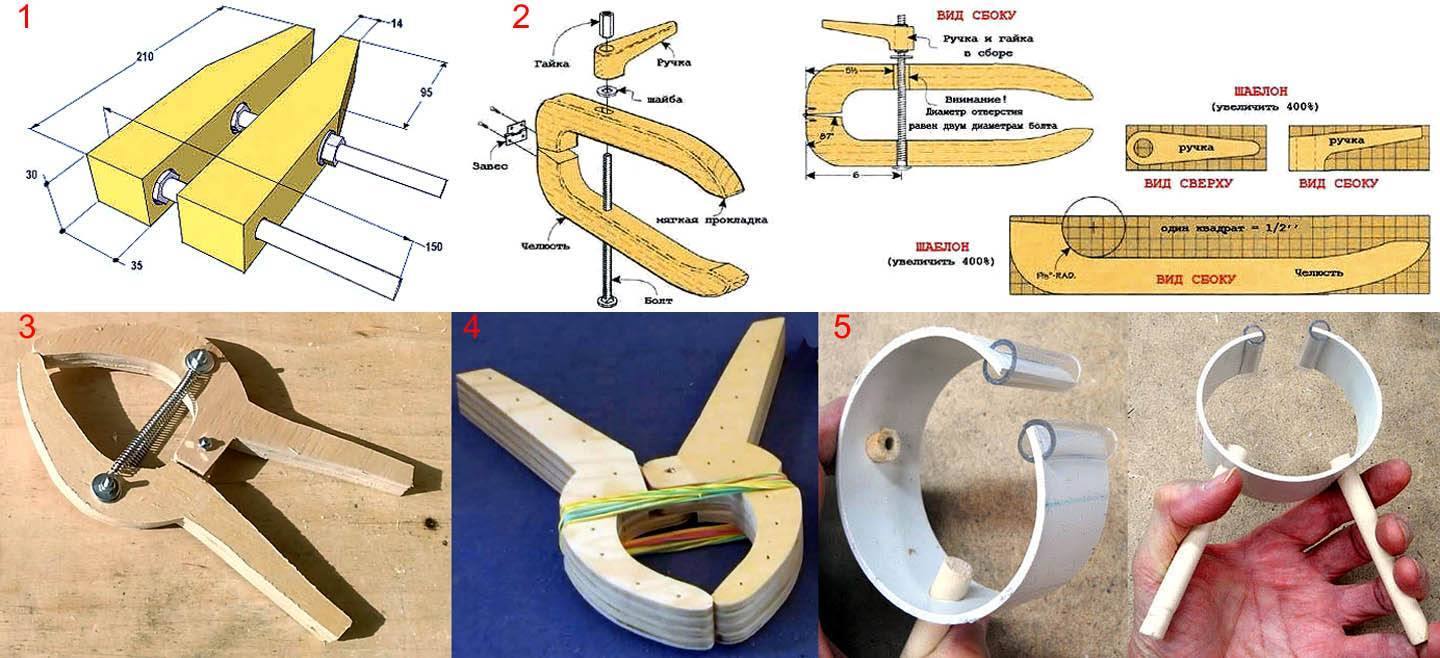

Разновидности столярных струбцин
Губки из дуба, вяза, бука, граба, ореха. Резьбовые пары – от М12. Зажимать детали «крокодилом» дело хлопотное, поэтому вместо него нередко пользуются шарнирной винтовой C-струбциной, поз. 2. Ее «челюсти» можно переклеить из фанеры, и только накладки («губы») наклеить из прочного дерева. Вместо фасонной гайки возможно использовать обычную шестигранную, запрессовав ее в рукоять в тисках; в таком случае рукоятку нужно делать из клена, бука или вяза; дуб при запрессовывании может расколоться.
Струбцины-крокодилы используются для надежной фиксации достаточно больших и тяжелых деталей. При склеивании сильного прижима не нужно, зато струбцин нужно много, не менее 3-4 на 1 пог. м клеевого шва. Поэтому столярные струбцины для склеивания делаются чаще всего фанерными. Каждая «челюсть» переклеивается из 3-х или иного нечетного количества слоев. В одной из «челюстей» с выступом будет средний слой, а в противоположной – два крайних; таким образом, и при помощи стальной шпильки, образуется шарнир. Прижим – пружинный (поз. 3 на рис.), и из подручных эластичных материалов, поз. 4.
Выпиливать и подгонять заготовки фанерных струбцин-крокодилов дело трудоемкое, но в распоряжении современного умельца оказывается отличный заменитель – обрезки ПВХ труб большого диаметра. Разрезное кольцо из трубы, пара деревянных палочек, столько же обрезков садового шланга, и струбцина для прижима при склеивании готова, поз. 5. Дешево и сердито. Еще о струбцинах из дерева см. ролики:
Видео: струбцины из дерева своими руками
Ко второму советуем перейти на YouTube и почитать комментарии, там есть советы по делу.
Набор инструментов для сварки под углом
Порядок действий:
- От семидесяти трех миллиметровой трубы отрезается пара кусков. Их длина должна соответствовать пяти сантиметрам;
- По разметке просверливается пара отверстий в каждой заготовке и прорезается паз. Для обработки краев используется напильник.
- Два куска пятьдесят на пятьдесят отрезается два уголка, которые привариваются напротив паза;
- Следующие отрезанные подобные уголки крепятся к заготовкам, выполненным из трубной части;
- К каждой из четырех отрезанных пластин приваривают куски от квадратного прута вместе с длинными муфтами;
- Пластины присоединяются сваркой к уголкам, после чего изготавливаются винты вместе с прижимами. Для них пригодятся как болты, так и прижимные пятаки наряду с отрезками профтрубы.
Назначение и конструкция
Простейшее зажимное приспособление состоит из двух частей: передвижной и основной, стоящей на месте. С помощью винта первая деталь перемещается ко второй и в нужном положении стопорится зажимной деталью. Эту функцию выполняют винти, рычаги или обычные прутки. Устройство тисков и фиксирующих элементов мясорубок также условно относят к этому виду вспомогательного инструмента.
Материалом для производства чаще всего выбирают металл, губки у некоторых модификаций бывают деревянными. На их изготовление годятся твёрдые породы. Существуют ручные, или быстрозажимные устройства. Они несложны и удобны в применении, особенно когда рядом нет помощника. Прижимная сила при этом достаточно велика.
Область употребления струбцин обширна. Первое, что приходит в голову при упоминании этого инструмента — это склеивание, когда половинки необходимо подолгу держать в зажатом состоянии. Руками это делать нереально, поэтому приобретаются простейшие столярные струбцины.
Импровизированные зажимы
Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.
Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.
Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.
Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.
Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.
Разновидности струбцин
В наше время существует достаточное большое количество разновидностей струбцин, которые отличаются размерами, областью применения и другими параметрами. Например, популярны следующие разновидности этого инструмента, которые можно сделать своими руками:
- Кромочная струбцина. Этот вид инструмента предназначен для склеивания или надёжной фиксации кромки изделия при столярных работах, а также их применяют для удобной и безопасной транспортировке листовых материалов.
- G — образная струбцина. Своё название этот инструмент получил из-за внешнего сходства с английской буквой G. Это очень распространённый и популярный вид зажима, имеющий несколько типоразмеров. Наиболее часто применяют инструмент с шириной захвата 100 и 150 мм. Делают такие струбцины из различного материала, чаще всего это стальные и чугунные струбцины.
- Трубная струбцина своими руками. В этом варианте зажимного устройства в качестве основания используется труба, на одном конце которой нарезается резьба и наворачивается неподвижная головка с губкой. По трубе перемещается другая головка, которую можно зафиксировать в нужном месте и с помощью винтового зажима сжать детали между собой. Достоинством трубных зажимов является то, что размеры деталей определяются длиной трубы и можно работать с самыми различными размерами соединяемых деталей. Трубы обычно применяются на 1/2 и 3/4 дюйма в таком случае конструкция получается достаточно мощной и прочной.
- Ленточная струбцина. С помощью такой конструкции удобно склеивать рамки и ящики, производить ремонт мебели, рам и так далее. Отличительная черта этого инструмента — кожаный или капроновый ремень, с помощью которого сжимаются сопряжённые детали. Прижимное усилие получается равномерным и надёжным. Его довольно легко сделать своими руками и он будет незаменим при столярных работах.
- F — образная самодельная струбцина. Главным достоинством этого вида зажимов является глубокий зев, что даёт возможность фиксации детали на довольно большом расстоянии от её кромки. Конструкция состоит из основания с неподвижной губкой, по которому скользит регулируемая головка с губкой.
- Угловая струбцина для сварки своими руками. Этот инструмент является наиболее полезным и востребованным, так как позволяет фиксировать две детали под прямым углом друг к другу. Очень широко применяется как при столярных, так и при слесарных работах.
Различается этот инструмент также и по механизмам зажимов:
- Угловая;
- Винтовая;
- Быстрозажимная;
- Рычажная.
Быстрозажимная струбцина из дерева
Самодельные струбцины из дерева могут быть выполнены в различных вариантах. Ниже рассмотрим несколько наиболее практичных столярных вариантов.
Читать также: Прибор для проверки генератора автомобиля
Вариант 1
Простейшую струбцину из деревянных элементов, которая применяется для столярных работ можно изготовить, используя такие материалы:
- Деревянные бруски (2 шт.) из нетвердых, но прочных пород дерева, например, сосны. Из-за твердой древесины могут оставаться отпечатки на изделии при сильных фиксациях.
- Мебельная гайка, на которой имеется фиксатор для дерева.
- Четыре стальных шпилек. Они должны быть выполнены из дорогих закаленных марок стали.
- Гайка- барашек (4 шт.) . Их резьба должна соответствовать резьбе шпилек.
- Четыре упорных шайбы.
Брусок выпиливается в виде рабочих клещей. В которых необходимо параллельным образом высверлить нужное количество отверстий под каждую шпильку, предусмотрев небольшой люфт. Каждая шпилька вкручивается в мебельную гайку, и контрится. Плотного схождения можно достичь за счет барашков или обычных гаек с рожковыми ключами (для получения прочного захвата).
Примечательно, что при изготовлении двух одинаковых комплектов струбцин можно существенно расширить сферу их использования. В таких случаях можно работать с инструментом, в качестве столярных тисков.
Вариант 2
Чтобы обеспечить оперативную фиксацию небольшим деталям, можно использовать струбцину, которая похожа на штангенциркуль.
Для изготовления приспособления потребуются бруски и тонкая фанера. Также понадобиться предусмотреть наличие червячной системы, в качестве которой потребуется использование мебельных гаек и шпильки-воротока. На одной стороне направляющих реек осуществляется прочное крепление неподвижного упора. На самих рейках необходимо вырезать несколько углублений, фиксирующих подвижный механизм.
При передвижении кронштейна на нужное значение, для фиксации детали нужно сделать несколько оборотов воротком. Если же отпустить упорный механизм, то каретку можно легко переместить, освободив деталь.
Вариант 3
Поворотный конец должен иметь рычаг, на котором присутствует эксцентрик. При повороте его на определенные углы происходит автоматическая фиксация. Общую высоту можно отрегулировать шпильками, которые закреплены на устройстве. Повернув его не определенный угол – получаем автоматический быстрый зажим.
Чтобы выполнить массовое фрезерование требуется закрепление двух таких струбцин на передвижных шаблонах. Такие виды быстрозажимной струбцины следует изготавливать индивидуальным образом с расчетом под каждую матрицу, или посредством переставления на новые подложки при выпиливании очередных форм.
Струбцина из металла своими руками
Большую часть слесарных и столярных струбцин изготавливают из металла, чаще всего стали или алюминиевых сплавов, причин для подобной избирательности всего две:
- Высокая прочность металлических деталей;
- Длительный срок службы даже при большой нагрузке.
Чтобы сделать струбцины из металла, потребуется сварочное оборудование, болгарка и обычная электродрель и электролобзик.
Длинная стягивающая струбцина
Наиболее логичным будет сделать струбцину, у которой направляющий брус или планка из дерева заменены квадратной профильной трубой. Метровую струбцину можно сделать из квадрата 20х20 мм, для двухметровой потребуется профиль 30х30 мм. Использование трубчатого квадратного профиля позволяет сделать конструкцию очень жесткой без «тянучек» и усадки, как это бывает у пиломатериалов.
Проще всего сделать длинную струбцину по классической схеме. Стационарная, подвижная и переставная части изготавливаются из толстой фанеры.
Каждая деталь состоит из двух половинок, которые вырезаются лобзиком и стягиваются болтами на длинной квадратной трубе. Ходовой винт можно сделать из двух частей резьбовой шпильки и обычного куска арматуры.
Самодельная сварная струбцина из арматуры
Вместо дерева можно использовать обычный арматурный пруток, сечением 8-10 мм. Чтобы сделать корпус струбцины из арматуры, потребуется вырезать две заготовки длиной 65 и 55 см. Прутки греют на паяльной лампе и загибают на стальной оправке под прямым углом согласно чертежу.
Согнутые заготовки сваривают в одну Г-образную конструкцию, обязательно соединяются сварочным швом носик и линейные участки арматуры.
Следующим этапом из отрезка в 20 см изготавливают стойку под ходовой винт, к которой приваривают гайку. Если усилие зажима на струбцине более 50 кг, то стойку можно сделать гнутой или укрепить дополнительным подкосом.
Самодельная G-образная струбцина
Конструкцию с G-образным корпусом еще называют винтовым прессом за огромное усилие, которое можно получить с помощью ходового винта. Сделать G-образную струбцину достаточно просто. Для этого необходимо нарезать болгаркой заготовки корпуса из толстого металла, не менее 7-8 мм толщиной.
Корпус сваривается буквой П. На верхней полке нужно сделать отверстие под гайку, далее навинтить ее на ходовой винт и установить на место сварки. На нижней полке укладывают небольшой кусочек металла — столик, который прижимают вывернутым винтом. Нужно только сделать несколько сварочных точек или швов, чтобы приварить столик и гайку, и струбцина готова.
Деревянная прокладка для опоры металлической струбцины
Важной деталью любой струбцины считается подкладка, устанавливаемая под опорные поверхности зажима. Делается это для достижения двух целей:
- Не допустить повреждения зажимаемой струбциной детали, так как в металлических приспособлениях давление зажима может легко достигать нескольких сот килограммов;
- Равномерно передать и распределить усилие от ходового винта на поверхность мебельного щита или фиксируемой детали.
Лучше всего сделать прокладку из обычной березовой фанеры или мягкой древесины с нешлифованной поверхностью.
Зажим для наворачивания проволоки на оправку
Очень непростой задачей считается надежная фиксация стальной проволоки на круглой заготовке, например, резиновой трубе или оголовке штуцера. Конструктивно такое приспособление состоит из двойного корпуса и намоточного штифта.
Проволоку оборачивают вокруг трубы и зацепляют на штифте с болтовой головкой. За 2-3 поворота ключом намотанная полуторная петля натягивается до нужного состояния. Остается сделать поворотом корпуса закрутку проволоки на шланге в несколько витков и обрезать ее концы.
