Работа с полипропиленовыми трубами: пайка, соединение, прокладка

Полипропилен: особенности материала для трубопроводов

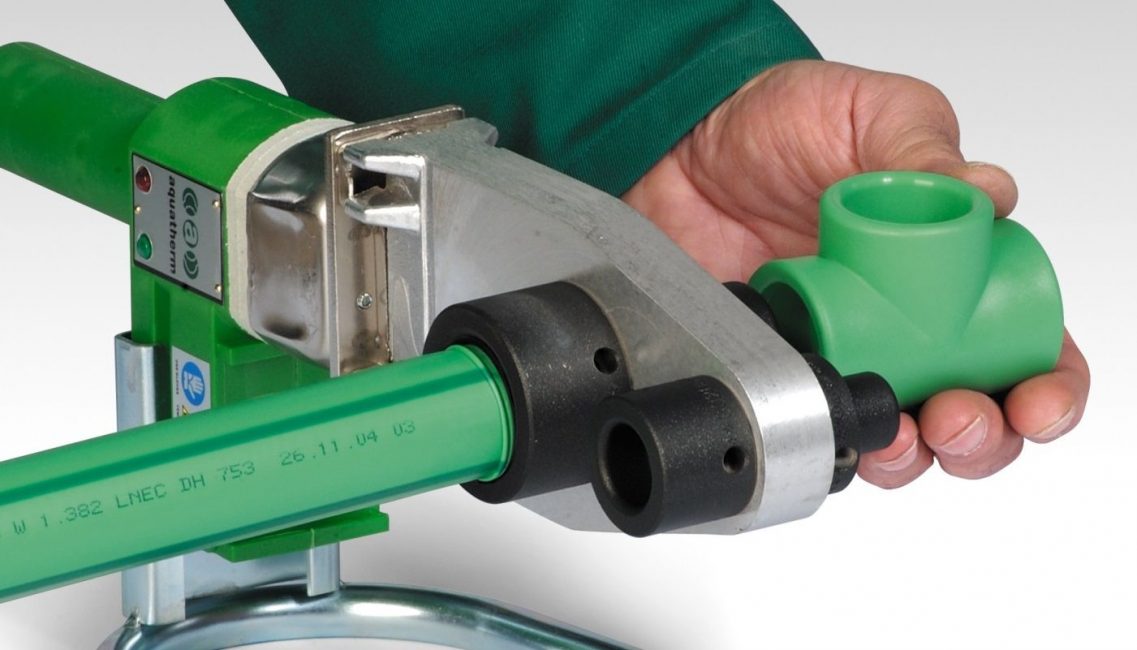

Пайка полипропиленовой трубы

Использование труб из полимерных материалов для организации трубопроводов холодной или горячей воды, а также отопления обусловлено рядом качеств пластиков и изделий из них. Распространенный материал для водопровода — полипропилен (PP) — имеет ряд преимуществ:

• характеристики температуры/давления
• легкость по сравнению с металлическими трубами;отсутствие коррозии
• возможность добавления армирующего слоя
• повышающего тепловую стойкость и максимальное давление потока жидкости
• несложный метод соединения между собой, а также с металлическими трубами и сантехническими приборами;стоимость

На рынке присутствует широкий ассортимент фитингов и крепежей, позволяющий организовать водопровод или отопительную систему с поворотами, ответвлениями или соединениями с изделиями из других материалов.

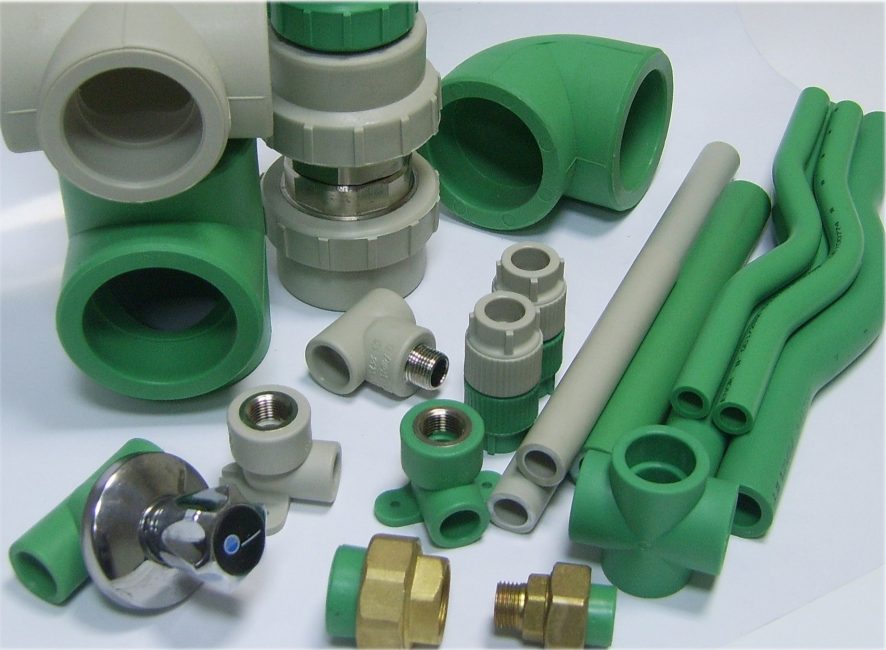

Элементы полимерных трубопроводов

Принимая решение использовать для внутриквартирной разводки изделия из полипропилена, следует помнить об особенностях материала:

• РР-трубы нельзя гнуть, на каждом повороте магистрали необходимо приваривать соединительный элемент
• тонкие изделия могут деформироваться при высокой температуре (выше +95С), следует внимательно изучать маркировку и технические характеристики
• полимер при попадании прямых солнечных лучей меняет цвет (желтеет)
• изделие может треснуть от механического воздействия (удара молотком или падения тяжелого предмета)

Помимо труб из полимерного материала без добавок на рынке присутствуют усиленные, обладающие повышенной прочностью.

При температуре жидкости более +95С и напоре от 20 атм срок жизни РР-трубы значительно сокращается.

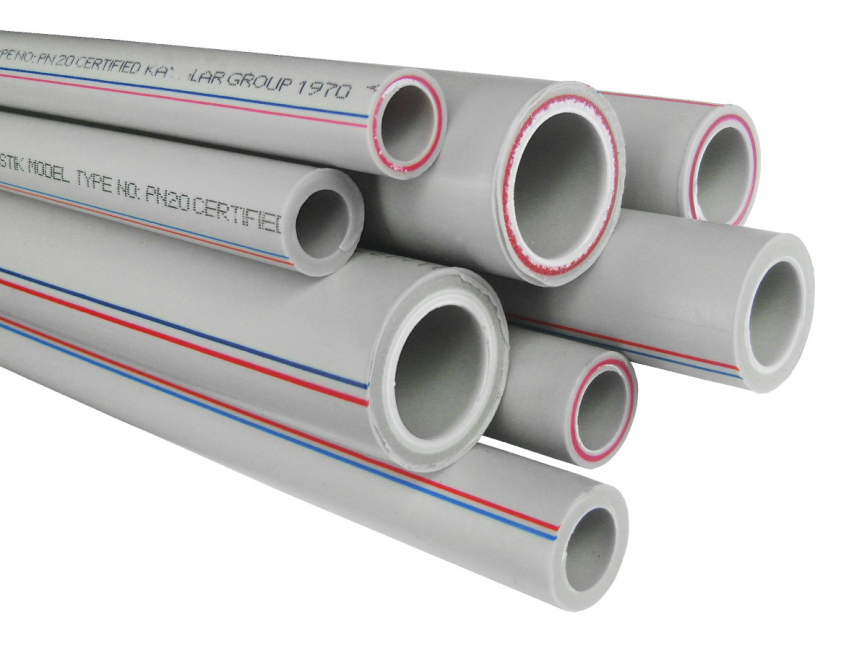

Армированные PP-трубы

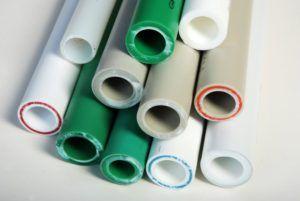

Армированные трубы из полипропилена на срезе

Для повышения прочности изделий из полипропилена в них добавляют тонкий слой укрепляющие материалы. Цель армирования — снизить линейное расширение и деформацию при эксплуатации с горячей водой. Для укрепления используют:

1. Алюминиевую фольгу
2. Стекловолокно

Армирующий слой может располагаться снаружи или между слоями пластика

Важной особенностью изделия, армированного алюминием, является риск коррозии укрепляющего слоя, если в процессе сварки он не будет зачищен и вступит в контакт с горячей жидкостью. Чтобы спаять такие трубы используют предварительную обработку, при которой срезается слой фольги

Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

Ошибки при сварке

Сварка пластиковых труб своими руками, особенно у новичков, приведет к появлению ряда ошибок

Мы выбрали самые частые, чтобы вы могли понимать, как сваривать детали правильно, на что следует обратить внимание

1. Грубая подготовка – наиболее простая и частая оплошность. Неправильное формирование кромки, грязь, вода и жир в месте сварки труб из полипропилена и подобное пренебрежение подготовкой приводит к тому, что место соединения теряет свою монолитность.
2. Ошибки позиционирования – дефекты, которые возникают при сборе. Это попытки провернуть деталь после сбора, попытки удалить наплывы во время сбора. Все это означает остывание деталей с последующим снижением качества сварного шва.
3. Неправильный материал. Здесь мы обращаемся к особенностям сварки пп труб. Полипропилен от различных производителей может иметь разную температуру плавления, а значит одна из деталей может быть недогрета или перегрета. Также такая проблема возникает при попытках сварить две трубы различного диаметра.
4. Некачественная сборка – сюда следует отнести чрезмерное давление при сборе, недостаточное давление, увеличение промежутка между снятием изделия с аппарата для сварки и сбором.

Все описанные проблемы встречаются довольно часто и в своем большинстве появляются из-за обычной халатности проявленной сварщиком. Избежать проблем поможет инструкция по сварке полипропиленовых труб, представленная выше, пробная попытка варить стандартные соединения и обработка полипропиленовых труб в труднодоступных местах.

Лучшие предложения

По соотношению цены и качества комплекты для сварки полипропиленовых труб можно разделить на несколько групп по выбору:

Паяльники любого производителя с ценой до четырех тысяч рублей за комплект. Для использования специалистами их задействовать не стоит. У них отсутствуют ручка регулировки температуры. Перепад температур в дешевых аппаратах может достигать ста градусов, что совершенно недопустимо в профессиональной работе. Дешевые паяльники можно использовать для разовых работ с полипропиленовыми трубами или тренировки, но для профессиональных сантехнических работ они не пригодны. Провод использован тонкий, мгновенно перегорающий при попадании на горячую поверхность. Подставка тонкая, неустойчивая, легко гнется, также ее можно случайно сломать. Такие паяльники упакованы в непрочный ящик, не выдерживающий никаких ударов и воздействий. Для дома такие паяльники не подходят. Невозможно дать длительную гарантию на трубы, скрепленные с помощью оборудования такого качества.

Турецкие паяльники с термостатом стоимостью до восьми тысяч рублей. С качественным термостатом и удобной подставкой. У некоторых из них есть один или два тэна. В зависимости от требуемой мощности и температуры можно подключить один из них или оба. У них перепад температур достигает 40 градусов. В комплекте с ними идут труборезы и прочные насадки. Тефлоновое покрытие таких насадок все же будет быстро приходить в негодность. Они недорогие, но достаточно надежные. Но у них плохой провод, который плавится при малейшем касании паяльника. Ножки не очень устойчивые или вовсе сделаны из силумина, рассыпающегося при малейшем падении. На насадках остается полипропилен, который потом будет дымиться, что очень вредно для здоровья специалиста.

Аппараты с электронным регулированием температуры стоимостью выше пяти тысяч рублей. Аппараты с электронным регулированием температуры. Такие аппараты бывают с предустановленной температурой 260 градусов, что позволяет удерживать перепад температур всего в 25 градусов. Очень надежная, устойчивая и не гнущаяся ножка. Прочный качественный кабель, не плавящийся от случайных касаний с жалом паяльника. Комплектуются шаблоном, с помощью которого необходимо рассчитать глубину погружения трубы в нагревательный элемент. Такие аппараты различаются мощностью нагревательного элемента и комплектацией насадок разного диаметра. В больших комплектах есть струбцины для крепления аппарата за стол.

Профессиональное оборудование более высокого ценового диапазона. Такие аппараты стоят от двадцати до пятидесяти тысяч рублей. Они могут сигнализировать о том, когда снять трубу с насадок, сколько времени есть для того, чтобы сделать соединение и когда пора отпустить соединение. Поддерживают температуру в диапазоне плюс-минус три градуса Провод дорогого сварочного аппарата выдерживает температуру в 280 градусов в течение минуты. Случайное соприкосновение провода и насадок не приведет к расплавлению провода. Они комплектуются высококачественными насадками самого разного диаметра, струбциной и надежной подставкой. Упакованы в прочный металлический ящик с мягкими ножками, чтобы не поцарапать поверхность, на которые его ставят. Такое оборудование бывает двух типов: для разовых и для непрерывных работ. Также у них есть удобная крепящаяся опора, позволяющая мастеру работать одному, не задействуя помощника. В комплекте к такому оборудованию идут ремонтные насадки в комплекте для штыревого и мечевидного инструмента, позволяющие быстро и качественно залатать случайные прожженные отверстия в трубах, не меняя всю конструкцию.

Паяльники для сварки полипропиленовых труб большого диаметра рассматриваются отдельно. Трубка зажимается в подставку, а затем подгоняется под кольцо. Стык получается прямым, с равномерным наплывом расплавленного материала.

Качественная и точная пайка полипропиленовых труб обеспечивает надежность и изолированность стыка. Правильно спаянный трубопровод может не ломаться на протяжении десятилетий.

Лучший выбор для профессиональных сантехнических работ для дома — современный качественный и дорогой паяльник, позволяющий осуществлять прочную и качественную пайку полипропиленовых труб. В результате использования такого прибора клиентам можно дать длительную гарантию, что трубы не дадут протечек.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Ошибки при пайке полипропиленовых труб

Ниже представлены самые распространенные ошибки при пайке пластиковых труб, которые чаще всего допускаются неопытными мастерами:

1. Неправильно выдержанное время пайки полипропиленовых труб, в результате чего внутри фитинга сильно сужается отверстие. Нет нужды, наверное, говорить о том, чем это грозит в работе системы отопления или водоснабжения, от банального «не греют батареи», до серьезной разницы давления воды в смесителе.

Дело в том, что нагревать паяльником трубы разного диаметра, нужно определенное время. Для трубы 20 мм – это 7 сек., для трубы 25 — 9 сек., а для трубы 32 диаметра, не менее 11 секунд. Контролировать нагрев трубы, можно простым проворачиванием, но только не слишком сильно.

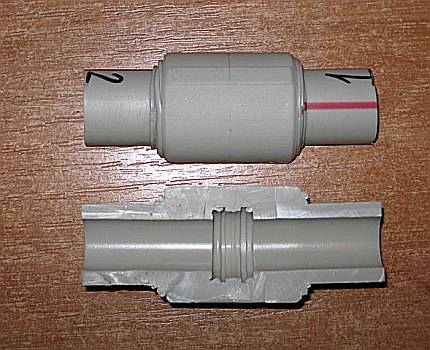

2. Слишком большое вдавливание разогретой трубы в фитинг, из-за чего также критически уменьшается внутренний диаметр. Когда труба и фитинг разогреты, остается всего лишь несколько секунд для того, чтобы их соединить вместе (примерно 2-3 сек.). Если слишком долго передержать трубу до соединения, то она остынет, и протолкнуть её на достаточное расстояние в фитинг уже не получится, а это грозит протечками.

Также, чтобы быть уверенным, что труба зашла на нужную глубину в фитинг, на ней, ещё до процесса разогрева паяльником, лучше сделать пометку маркером, на какую длину она должна войти в фитинг.

3. Грязь и вода во время пайки полипропиленовых труб, самые страшные враги

Поэтому очень важно не допускать попадание воды или пыли на трубы и фитинги во время пайки, а также тщательно их протирать ещё до осуществления данного процесса. Если из трубы во время пайки идет вода, то можно пойти на хитрость, и заложить в отверстие небольшой кусок салфетки или туалетной бумаги, что поможет предотвратить на время течь, и даст возможность нормально спаять трубу с фитингом

4

Проворачивание трубы в фитинге после соединения. Когда труба с фитингом уже соединены, многие замечают, что она стоит криво, или тройник развернут в другую сторону. Сразу же начинается исправление ошибки и вращение фитинга, что приводит к печальным последствиям, и, как правило, к дальнейшим протечкам

4. Проворачивание трубы в фитинге после соединения. Когда труба с фитингом уже соединены, многие замечают, что она стоит криво, или тройник развернут в другую сторону. Сразу же начинается исправление ошибки и вращение фитинга, что приводит к печальным последствиям, и, как правило, к дальнейшим протечкам.

5. Использование неподходящего инструмента при пайке стабилизированных труб. Следует знать, что для пайки стабилизированных труб, кроме ножниц и паяльника, также потребуется специальная развёртка, определенного диаметра под трубу. В отличие от так называемых «ленивых труб», в стабилизированных трубах имеется тонкий слой металла снаружи, который перед пайкой, обязательно нужно полностью счистить.

Использовать для этих целей нож или ножницы для труб, категорически не рекомендуется, поскольку нормально счистить металл на трубе, особенно в труднодоступном месте, очень сложно.

Как паять пластиковые трубы

Процесс пайки пластиковых труб можно разделить на следующие этапы:

1. Рекомендуется перед началом сварки труб произвести все необходимые замеры, сделать пометки, на какую глубину должна зайти труба в фитинг, в какую сторону будет смотреть уголок или тройник. Делать пометки на трубах и фитингах лучше всего маркером, простым или строительным карандашом (однако маркер потом плохо стирается, что вызывает негодование у заказчиков, и это следует учитывать).

2. После того, как разметка произведена, лучше всего ещё раз убедиться в том, что на трубах и фитингах нет воды и загрязнений.

3. Прогрев паяльник до того момента, когда он выключится, следует нагреть трубу и фитинг, выдержав определенное время (зависит от диаметра полипропиленовой трубы).

4. Затем следует быстро соединить трубу с фитингом, одновременно следя за тем, как ровно она зашла, и не нужно ли её немного подкорректировать. На все про все, где-то 2-3 сек.

5. Когда труба соединена с фитингом, следует подождать некоторое время, пока она остынет, как правило, достаточно 30 сек., для труб 20-32 диаметра.

Назначение и разновидности полипропиленовых труб

Полипропиленовые трубы предназначены, в основном, для организации водоснабжения и отопления в не пожароопасных помещениях. Такой трубопровод легко и быстро монтируется, служит около 50 лет, но у него есть существенный недостаток, под действием нагрева полипропилен размягчается, и легко деформируется. Этот параметр важен для систем отопления и горячего водоснабжения, так как в них происходит динамическое изменение температур, в результате которого пластиковые трубы меняют свое проектное положение.

Деформация полипропиленовой трубы.

Подобные явления отсутствуют при эксплуатации водопровода для холодной воды. На основании выше изложенного, для горячего водопровода используют армированные полипропиленовые трубы. Упрочнение пластика происходит за счет использования алюминиевой фольги, стекловолокна или увеличения толщины стенок изделия. Интегрированный в полипропилен алюминий, который может быть размещен в толщине пластика (незачистная труба) или снаружи (зачистная труба), в разы уменьшает линейное расширение трубопровода.

Аналогичный эффект дает и стекловолокно, что позволяет такой тип трубопровода использовать для отопления. Труба с утолщенными стенками используется для горячей воды.

Монтаж последовательной разводки

Принцип последовательности врезки выходов на входящей трубе осуществляют при помощи тройников. Их устанавливают последовательно на питающую трубу, каждый напротив своего объекта снабжения.

Таким способом можно подключить 2-3 объекта. Большее количество выгоднее развести параллельно.

Монтаж параллельной разводки

Для монтажа параллельной разводки нужна особая деталь – коллектор. Выпускаются полипропиленовые коллекторы для монтажа холодного и горячего водоснабжения на 3 и более выхода.

Коллектор представляет собой узел с несколькими выходами, который устанавливают на входящую трубу. Как правило, каждый выход снабжен отдельным вентилем, который позволяет изолированно перекрывать водоснабжение каждой ветки.

Часто разводку совмещают. Например, холодное водоснабжение в частном доме смонтировано параллельным образом через 5 выходной коллектор. Выходы идут на мойку, на унитаз, на стиральную машину, на душевую кабину и на бойлер.

С бойлера горячее водоснабжение требуется развести только на мойку и душ. Здесь устанавливают тройник. Одно отверстие входное – подача с бойлера, два выхода разводят подачу на оба объекта.

Рекомендации по выполнению качественной пайки полипропилена

В процессе выполнения работы учитывайте следующие особенности процесса:

• качественная пайка возможна лишь на сухих трубах. Наличие капель влаги может безнадежно испортить соединение;
• насадки на аппарате должны быть закреплены очень плотно. Если они будут болтаться, то аппарат очень скоро придет в негодность;
• при нагреве полипропилен немного сжимается, из-за чего длина трубного отрезка может уменьшиться на 1 мм. Поэтому делайте при расчетах небольшой запас трубопровода по длине;
• трубопроводы лучше соединять в горизонтальном положении. Так можно избежать непроизвольных сдвигов соединяемых компонентов. А как паять полипропиленовые трубы в вертикальном положении? Если возникла такая необходимость, то мастер держит паяльник, а его помощник соединяет элементы;
• не перегревайте паяльник, так как уже при температуре 270 градусов полипропилен может начать разрушаться;
• если необходимо состыковать между собой полипропиленовые и металлические трубы, то используют комбинированные фитинги. К одному концу такого фитинга крепится металлическая труба, а другой его конец стыкуется с полипропиленовой трубой при помощи пайки;
• в помещении, где производится работа по прокладке полипропиленового трубопровода, должна поддерживаться положительная температура.

Свойства полипропилена

Один из многочисленных материалов из семейства пластиков – полипропилен – это продукт полимеризации двух газов: этилен и пропилена, смешанных в определенной пропорции. В результате получаются гранулы, из которых экструзионным способом получаются различные изделия.

Изделия для водоснабжения производятся из пластика сорта PPR, имеющего следующие характеристики:

• рабочий диапазон температур от -10 до +90 градусов;
• плавление пластика начинается при 149 градусах;
• номинальное давление от 1,5 до 2,5 атмосфер.

Приведенные параметры подходят для холодного водопровода, но потребности в характеристиках более широкого спектра очевидны. Поэтому для их усиления предпринимаются определенные технологические приемы.

Такая конструкция позволяет получать полипропиленовые трубы, пригодные даже для использования в системах отопления и горячего водоснабжения.

Кардинальным способом армирования полипропиленовых изделий является установка металлического слоя. Для этого используется алюминиевая фольга в виде полосы.

Она по винтовой линии наматывается на заготовку по слою клея, поверх металлической фольги наносится второй клеевой слой. Наружная обечайка изготавливается из того же полипропилена.

Такие продукты пригодны для использования в водопроводах с повышенным давлением до 6 атмосфер.

Подготовка к монтажу ПП труб

Водопроводную разводку с помощью одних рук и труб сделать невозможно, поэтому следует разобраться в схемах отопления и водоснабжения, необходимых инструментах, способах соединения и используемых материалах.

Составление проекта: схема разводки

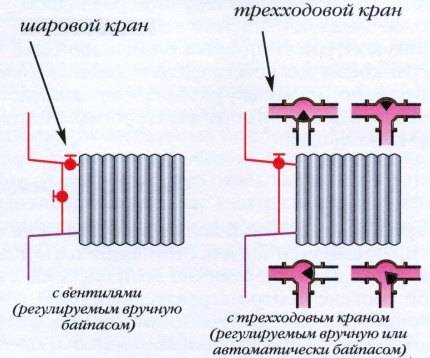

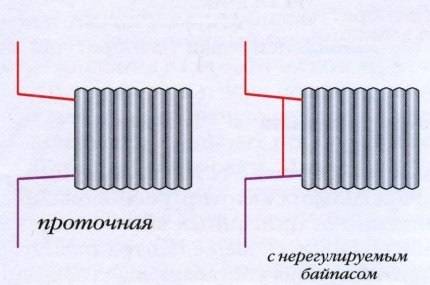

Прежде чем закупать материал для монтажа отопления и водопровода, необходимо определиться с их схемой разводки. Подсоединять батареи к отопительному контуру можно четырьмя основными способами:

• проточным;
• с нерегулируемым байпасом;
• с вентилями;
• с трехходовым клапаном.

Окончательный выбор варианта монтажа определяется обычно финансовыми возможностями хозяев квартиры, потому что запорная арматура стоит недешево.

мощность радиаторов

У водопровода также имеются основные принципиальные схемы проектирования разводки, но их всего две: коллекторная и тройниковая (традиционная в квартирах).

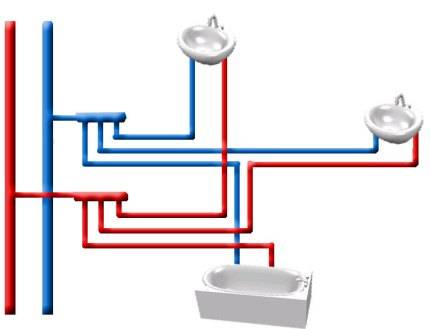

Тройниковую схему называют ещё последовательной. Она подразумевает проведение вдоль всех сантехнических приборов одной трубы, от которой с помощью тройника последовательно делаются отводы.

Коллекторная схема подразумевает установку на входе воды в дом коллектора в виде флейты. Он позволяет компактно сделать несколько отводов в разных направлениях.

Разводку можно делать внутри стен или в открытом виде. Первый вариант требует детальных расчетов, учитывающих удлинение труб при нагреве.

Необходимые инструменты для резки и пайки

Существенным минусом самостоятельной работы с полипропиленовыми трубами является необходимость использования специнструмента. Цена монтажного комплекта оборудования составляет от 100 до 200 долларов.

В такой набор должны входить:

• электросварочный аппарат с подставкой;
• ножницы-труборезы;
• шейвер для снятия наружного слоя и алюминия с армированных труб;
• калибратор и фаскосниматель для контроля и регулирования диаметра деталей;
• насадки для разогрева спаиваемых элементов.

Помимо специального оборудования, для монтажа ПП труб понадобится разводной ключ, маркер, рулетка и другие общехозяйственные инструменты. Если планируются разовые монтажные работы, то можно взять паяльный набор в аренду.

Выбор полипропиленовых фитингов

Для сварки ПП труб между собой в различных комбинациях, а также для подсоединения их к сантехническим приборам используются ПП фитинги. К ним относят;

• переходники;
• ниппельные отводы;
• соединительные муфты;
• муфты с резьбой;
• тройники;
• заглушки;
• крестовины;
• разъемные соединители;
• шаровые краны;
• хомуты.

Несколько советов по выбору фитингов и монтажу труб:

Качество полипропилена и толщина стенок у фитингов тоже может отличаться, поэтому выбирать их нужно соответственно маркировке труб.

Схемы соединения ПП изделий

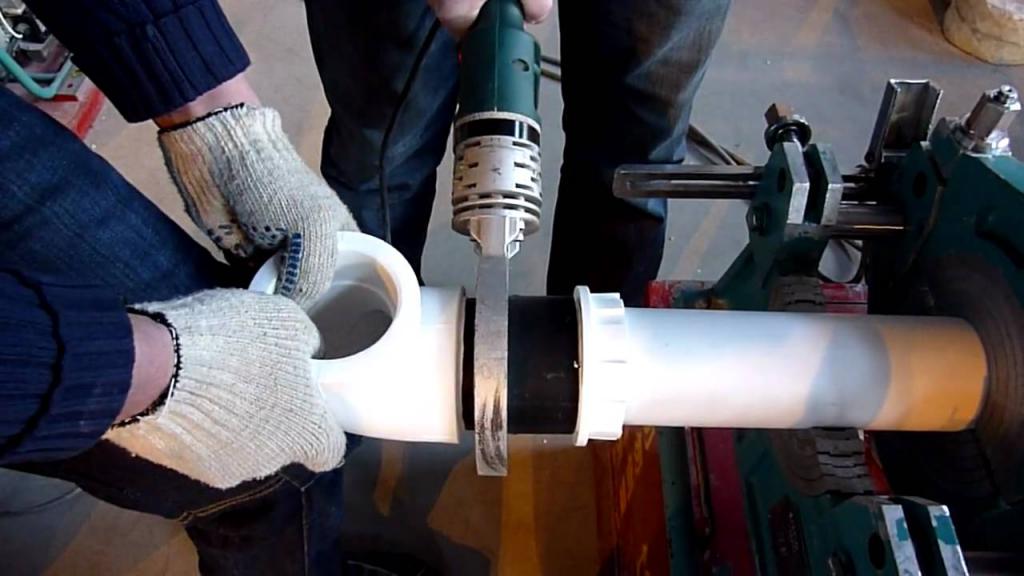

Существует принципиальное отличие в пайке труб диаметром до 63 мм и от 63 мм. Трубы, которые равны или больше этого размера, спаиваются встык, а которые меньше – соединяются раструбным методом.

Последний предполагает формирование стыка за счет того, что расплавленный обрезанный конец трубы входит на несколько сантиметров в расширенный раструб фитинга. Этим же способом выполняются и соединения двух труб между собой с помощью муфты.

В зависимости от присутствия резьбовых деталей, соединения ПП изделий могут быть:

• разъёмные;
• неразъемные.

Разъемные соединения подразумевают припаивание к концам соединяющихся деталей двух резьбовых фитингов с наружной и внутренней резьбой. К неразъёмному типу относится вышеописанный раструбный метод соединения путем спаивания двух полипропиленовых изделий.

Разновидности труб, подлежащих сварке

Основной материал – пластиковые трубы, имеет свои особенности и классифицируется по ряду признаков. Первое, что бросается в глаза это – цвет. Они могут быть окрашены в зеленый, серый, белый или черный цвет. Маркировка черным цветом означает, что в составе применены специальные добавки, препятствующие разрушению материала при воздействии ультрафиолетом и могут прокладываться непосредственно по грунту. Остальные цвета не имеют различий связанных с окраской и применяются внутри помещений или под слоем грунта.

Классификация труб по назначению:

• для холодного водоснабжения (маркируются синей полосой, предельная температура воды 45C).
• для горячего водоснабжения (маркируются красной полосой, предельная температура 85C).
• универсальные (маркируются синей и красной полосами, температура может достигать 65 – 75 C, в зависимости от изготовителя).

Модели для горячего, холодного водоснабжения и универсального типа имеют маркировку, которая указывает на дополнительные эксплуатационные показатели материала:

1. PN10 – маркировка изделий для холодной воды, используемых при давлении системы до 1 МПа (не для квартирных трубопроводов);
2. PN16 – маркировка применимая в универсальных трубах и холодной воды. Такой материал выдерживает температуру до 65C и давление 1.6 МПа;
3. PN20 – материал с утолщенной стенкой, выдерживающий давление до 2 МПа и температуру 85C (сварка труб отопления);
4. PN25 – трубы, усиленные армирующим слоем стекловолокна или фольги. Выдерживают давление до 2.5 МПа и температуру воды 95C.

Метод холодной сварки

Этот способ соединения элементов магистрали подойдёт только для холодной воды под незначительным давлением. Стыковочные поверхности обезжириваются. Наносится специальный клей, продающийся в строительных магазинах, элементы стыкуются и фиксируются на тридцать секунд. Водопровод будет готов к использованию только через час. Такой метод не отличается надёжностью и не создаёт монолитное соединение деталей.

Полипропиленовые трубы — это хорошая альтернатива классическим, стальным или чугунным магистралям. Монтаж водного и теплового снабжения с их помощью прост, не трудоёмок и дешёв. Поэтому эти изделия заняли своё большое и законное место в своём сегменте строительного рынка.

Монтажные работы на полипропиленовых трубопроводах: инструкция

Полипропиленовые трубы обычно используют для замены старых батарей из металла в системах водоснабжения. Монтаж начинается с составления плана будущей магистрали, его следует выполнить на бумаге, здесь же нужно учитывать все повороты, разветвления, ответвления и точки подключения потребителей. Если же монтаж проводится в своей квартире, то нужно промерить все длины труб от точки ввода до всех мест потребления, к ним относятся:

1. Ванна и душ;
2. Раковина в кухне;
3. Раковина умывальника.

На этом плане следует отметить ещё и все ответвления, обходы, повороты и точки подключения потребителей. С помощью этого вы поймёте какие фитинги необходимо приобрести, а также узнаете требуемый метраж полипропиленовых водоводов.

неудачный кусок придётся полностью вырезать

При монтаже полипропиленовых труб своими руками следует помнить о том, что участки магистрали, которые предназначены под горячую воду необходимо работу выполнять армированными алюминием полипропиленовыми трубами.

Монтажники-профессионалы выполняют всю сварку либо на полу, либо на столе, а уже потом сваренный участок припаивают в систему отопления.

Сварка своими руками полипропиленовых труб: инструкция по работе

Сваривать полипропиленовые трубы необходимо специальным сварочным аппаратом, по-другому он называется паяльником. Состоит он из нагревательного элемента с отверстиями различных диаметров, именно туда и вставляются гильзы из тефлона.

Сварка — это самый ответственный момент в сборке полипропиленовых труб. Список инструмента, который понадобится в таком виде работ:

• Паяльник с гильзами из тефлона.
• Инструмент для резки.
• Шабер используется для снятия верхнего покрытия труб.
• Маркер.
• Инструмент, который помогает снять фаску.
• Жидкость для обезжиривания полипропиленовых труб.

Ниже вы сможете увидеть сварку полипропиленовой трубы: видео. Обычно сварку начинают с промера и обрезки до нужной длины, это необходимо делать с помощью уже имеющегося инструмента, при обрезке нужно обязательно соблюдать прямой угол.

На трубе следует снять фаску примерно на 1/3 толщины стенки под углом в 45 градусов. Если же есть алюминиевый слой, то его обязательно нужно удалить, а свариваемые поверхности обязательно обезжирить с помощью специальной жидкости. За это время паяльник уже должен был нагреться до нужной вам температуры, вы сможете увидеть это по погасшему индикатору.

Если же вы раньше никогда не пытались пользоваться сваркой, то лучше всего 2–3 раза попробовать сварить какие-нибудь маленькие отрезки трубы, чем испортить потом всю работу. После этого уже можно будет приступать к работе. А вот как выполняется операция сварки своими руками:

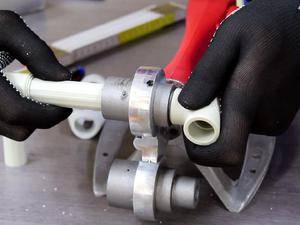

1. Когда тефлоновая гильза разогрелась до нужной температуры необходимо с одной стороны надеть фитинг, а с другой стороны должна быть труба.
2. Через 6–7 секунд фитинг с трубой нужно быстро снять с гильзы и вставить туда полипропиленовую трубу. Весь процесс не должен занимать более 4 секунд.

Сварное соединение застынет полностью в течение 5 минут, категорически запрещается использовать какие-либо охлаждающие внешние факторы. В том случае, если же на внешней стороне фитинга образовался ровный валик из полипропилена, то это означает, что вы сделали все правильно.

Общие свойства труб из полипропилена

Стоит сказать, что полипропилен — синтетический материал, обладающий яркими положительными свойствами

Это маленький вес, высокая эластичность, термостойкость и нулевая восприимчивость коррозии, что очень важно для водопровода. Данный материал, это разновидность пластмассы, но с низкой плотностью, благодаря этому он такой легкий

Паять полипропиленовые трубы легко, имея минимум инструмента, о котором мы поговорим дальше, а также фитинги (специальные мелкие детали разной формы, сделанные из полипропилена), которые выступают в роли соединителей

Паять полипропиленовые трубы легко, имея минимум инструмента, о котором мы поговорим дальше, а также фитинги (специальные мелкие детали разной формы, сделанные из полипропилена), которые выступают в роли соединителей.

Если говорить об основных преимуществах полипропиленовых материалов подробнее, то ярко выделяются следующие пункты:

• Долговечность — срок эксплуатации такой полости, если через нее подается холодная вода, составляет 50-60 лет, в случае с горячей водой – 30-40 лет. Эти показатели гораздо выше, чем у всевозможных аналогов.
• Эластичность — полости из полипропилена обладают выраженными эластичными свойствами. Это значит, что такой материал хорошо реагирует на сжатие и расширение ввиду изменения температуры воды внутри водопровода, а при монтаже, снижается риск испортить трубу, т.к. она хорошо гнется.
• Легкость — этот материал мало весит, особенно это заметно в сравнении с металлопластиковыми трубами и тем более — стальными.
• Простота монтажа — как уже упоминалось выше, спайка труб из полипропилена, это настолько легко, что с этим справится даже человек, не имевший ранее никакого опыта работы с сантехникой и подобными материалами.

Термостойкость

Помимо общих характеристик водонапорных материалов из полипропилена стоит знать еще один фактор — термостойкость. Дело в том, что полипропилен, это разновидностью пластика и существует температурный предел внутри системы, при котором участок повреждается или плавится.

Аппарат для сварки полипропиленовых труб Elitech СПТ 800 самый доступный на рынке

Максимальная рабочая температура ПП труб — 140 градусов Цельсия. Это значит, что если вода слишком горячая, существует риск нарушения целостности материала и даже спайка полипропиленовых труб (место соединения) может не выдержать.

Но при создании обсуждаемых труб, им присваивается своя маркировка, которая свидетельствует о конкретных свойствах, таких как: термостойкость, толщина стенок, допустимое давление в системе и области применения. Таким образом, выделяется два распространенных маркера:

• PN 20 — популярнейший тип труб, выдерживает давление 20 атмосфер и температуру в 95 градусов Цельсия. Эти показатели позволяют применение в прокладке водопровода с использование горячей и холодной воды, но не в отопительных системах.
• PN 25 — этот тип ПП труб отлично подходит для прокладки отопления, так как с легкостью справляется с температурой 95 градусов и давление в 25 атмосфер. Такие показатели термостойкости и прочности достигаются благодаря частичному армированию, за счет этого материал не деформируется из-за перепадов температур.

Тепловое удлинение

Еще одно свойство полипропиленовых труб — способность удлиняться при повышении температуры внутри водопровода. Выглядит это как провисание длинных участков водопровода, или волнообразная деформация. По этим причина нужно правильно паять полипропиленовые трубы и крайне не рекомендуется делать длинные прямые участи в водопроводе, а использовать компенсаторы (вставка трубы в виде буквы «П»). Тогда при тепловом удлинении «ножки» компенсатора сблизятся, а труба не деформируется.

Пайка труб из полипропилена в горячих системах тоже подразумевает использования армированных материалов, это снизит риск теплового удлинения и деформации.

Трубы и фитинги из полипропилена для водоснабжения и отопления

Армирование

И последнее в свойствах полипропиленовых полостей, о чем стоит упомянуть — армированные материалы, ведь о них уже говорилось в тексте

Армировать трубы важно, ведь это подразумевает включение в их состав алюминиевой фольги или капроновых волокон, что увеличивает прочность, жесткость, термостойкость и сроки эксплуатации водопроводов, сделанных из данного материала

Паять армированные полипропиленовые трубы просто как и обыкновенные, монтаж проводится с использованием того же инструмента, только температура плавления при скреплении участков водопровода фитингами отличается.

Разводка водяного отопления

Монтаж труб из полипропилена для отопления предполагает несколько видов соединения радиаторов.

Простейшая система водяного отопления частного дома – это последовательное соединение батарей между собой при помощи одной трубы – однотрубное отопление. Подача и отвод воды здесь работают по принципу конвекции (свободное движение воды на разнице температур). Такая система оправдана в небольших (до 100 кв. м), одноуровневых жилых помещениях.

В помещениях большей площади, или при желании хозяев регулировать отопление, монтаж разводки ведут двухтрубным способом. Здесь каждая батарея подключается двумя трубами и может быть перекрыта изолировано.

Для такого варианта потребуется принудительная циркуляция с помощью насоса.

Инструкции нагрева, значение времени воздействия

Решая вопрос с параметрами нагрева соединяемых полипропиленовых труб, необходимо обращать внимание на диаметры деталей, которые можно узнать из соответствующей таблицы. Причем в зависимости от того, какие размеры имеет полипропиленовая труба, необходимо менять продолжительность нагрева, оставляя неизменной заранее выбранную температуру на нагревательном элементе. Чтобы обеспечить высокую надежность муфтового стыка, необходимо соблюдать следующие критерии:

Чтобы обеспечить высокую надежность муфтового стыка, необходимо соблюдать следующие критерии:

• продолжительность нагрева;
• время, в течение которого должен быть зафиксирован стык;
• продолжительность паузы, по истечении которой допускается продолжить операцию по сварке соединяемых элементов.

Факторы, способные повлиять на качество работ

Среди нюансов, которые необходимо учитывать при создании сварного соединения полипропиленовых труб, следует выделить необходимость изготовления сварочного пояса, который должен иметь оптимальную длину. Чаще всего он имеет тот же размер, что и глубина цилиндрических насадок, которые используются на нагревательном элементе сварочного оборудования. Чтобы обеспечить необходимый размер стыка, необходимо основательно закрепить полипропиленовую трубу на теле элемента.

В тех случаях, когда сварка выполняется в условиях отрицательных температур, желательно использовать теплый материал, для чего его перед проведением работ следует подержать в теплом помещении в течение некоторого времени.

Перед проведением работ сварочный агрегат необходимо прогреть до температуры 283 градусов Цельсия, причем точный режим определяется с учетом температуры окружающей среды. Действуя подобным образом, можно предотвратить возникновение значительных потерь тепла в момент, когда соединяемый элемент будет доставляться от аппарата к участку, где должно быть выполнено соединение. Для определения оптимальной величины нагрева и его продолжительности проводят предварительный нагрев, каждый раз корректируя указанные показатели на одну — две секунды.
