Светильники для теплиц: 7 достоинств светодиодных ламп

Значение света для растений

Создавая своими руками теплицу, необходимо помнить, что для успеха предприятия, необходимо создать качественное освещение растений. Уж давно известно, что свет играет большую роль в процессах фотосинтеза, из которого растения получают питание. Поэтому, чтобы добиться активного роста и развития огородных культур в теплице, здесь следует создать определенную степень подсветки.

Искусственная подсветка (led или другого типа), которая организуется своими руками, должна максимально приближаться естественному солнечному световому потоку и полностью удовлетворять потребности в питании освещаемых растений.

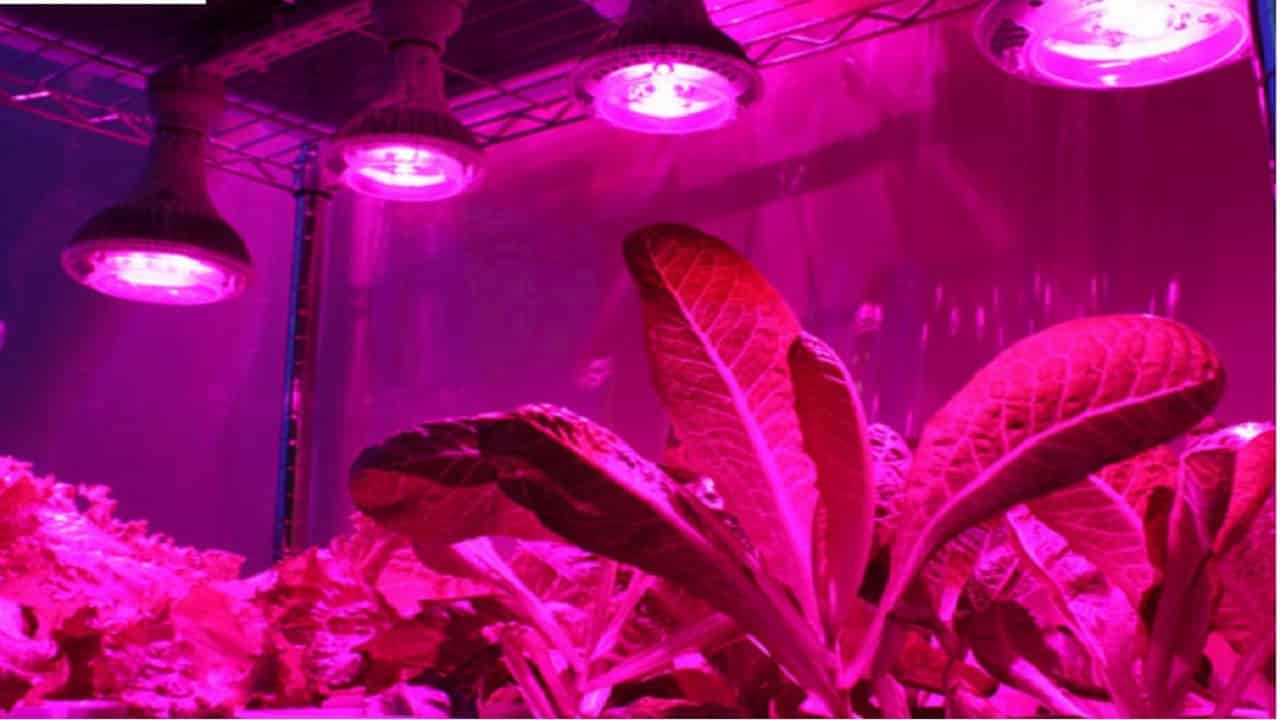

Подсветка теплицы

Отличными характеристиками на сегодняшний день обладают светодиодные лампы. Но прежде, чем описывать их достоинства, следует разобраться со спектром светового излучения и нормами освещения.

Потребность растений в солнечном свете

Известно, что дневной белый свет состоит из волн различной длины, в совокупности составляющих видимый спектр. Он ограничен длинами волн от 380 нм (фиолетовый) до 780 (красный).

Растения наиболее восприимчивы к синему, оранжевому и красному диапазонам светового спектра, при воздействии волн этой длины процессы фотосинтеза происходят наиболее интенсивно. Пики восприятия – 445 нм и 660 нм. Зеленую и желтую части спектра растения практически не поглощают. Именно этим объясняется окраска листьев – зеленые волны отражаются от растений.

При этом на разных фазах развития растениям требуется различное освещение. Так, при первоначальном активном росте и наборе зеленой массы полезнее синяя составляющая спектра, а в фазе цветения и плодоношения – красная.

Чтобы подсветка растений была эффективной, необходимо создать спектр света, близкий к дневному, а еще лучше – усилить красную и синюю части спектра и для экономии исключить бесполезную желто-зеленую составляющую.

Не менее важный параметр – световой поток в данном спектре от 400 до 700 нм, или показатель фотосинтетической активной радиации. В характеристике ламп он обозначается аббревиатурой PAR и измеряется в микромолях на квадратный метр в секунду – µmol/m 2 ·s.

Потребность различных растений в фотосинтетической активной радиации различна, примеры приведены на рисунке. При более низком показателе растение будет плохо расти и развиваться, при его превышении могут появиться ожоги на листьях.

При расчете экономичности светильников иногда используют понятие светоотдачи, или отношения световой мощности к потребляемой. Чем этот показатель выше, тем экономнее использование лампы и ниже затраты на электроэнергию.

Оптимальный светильник для освещения теплицы должен выдавать свет в нужном спектре с достаточным показателем PAR, при этом иметь возможность регулирования спектра в зависимости от фазы роста культур. Светодиодные фитолампы и светильники отвечают этим требованиям, они надежнее и экономнее других видов ламп.

Чем освещают разные теплицы

На дачных участках и частных территориях часто встречаются теплицы из поликарбоната. Тепличные сооружения промышленного назначения изготавливают из стекла. Для теплиц разных видов используют разные источники света, в зависимости от произрастающих в них культур.

Вас может заинтересовать:

Редиска в теплице зимой: выращивание и уход, выращивание как бизнес Сезонное выращивание редиса в теплице зимой – задача, которая по силам новичкам. Первое правило – выбор…Читать далее…

Освещение конструкций из поликарбоната

Из поликарбоната строят небольшие теплицы для выращивания домашних овощей, фруктов, ягод. Хорошая светопропускная способность поликарбонатных листов позволяет не применять дополнительные источники света в летнее время. Осенью, зимой и ранней весной нужно научиться правильному сочетанию естественного и искусственного освещения. Если правильно всё рассчитать, можно получить прибыль с каждого квадратного метра теплички или парника.

В качестве источников искусственного света применяют:

• люминесцентные лампы;
• светодиоды;
• ультрафиолет.

Промышленные тепличные комплексы

В теплицах промышленного назначения не применяют лампы накаливания. Для освещения промышленных тепличных комплексов используют:

• натриевые светильники;
• металлогалогенные лампы.

Как уже было отмечено, световой спектр натриевых ламп похож на солнечное освещение. Несмотря на риск привлечения вредных насекомых, натриевые источники света экономичны и могут эксплуатироваться в течение долгого времени. Растениеводы ценят натриевые лампы за красный и синий спектры, которые необходимы для всех видов культур.

Широкий спектр излучения металлогалогеновых ламп также позволяет применять их в промышленных масштабах. Высокая цена не останавливает профессиональных растениеводов, потому что металлогалогеновые лампы компактны и обладают широким световым спектром.

Выбор ламп

Универсальных систем освещения для любых растений не существует! Для создания наиболее комфортных условий принято использовать разные виды ламп, разделяя теплицу на несколько зон. После того, как максимальный баланс найден, урожайность существенно повысится, а растения можно будет выращивать круглый год.

Лампа накаливания

В теории такие источники света можно использовать для теплиц. Не рекомендуется использовать «лампочки Ильича» в конструкциях из поликарбоната. Излучаемый лампами накаливания свет находится в красном диапазоне, что негативно сказывается на растениях.

К достоинствам относится низкая стоимость, но недостатков существенно больше:

• отсутствие синего спектра (только красные и оранжевые лучи);
• возможность повреждения поверхности листьев, что приводит к деформации и утончению стеблей;
• высокая температура при эксплуатации, вредящая рассаде;
• большое потребление электрической энергии.

Люминесцентные лампы

Наиболее подходящими для тепличного освещения являются люминесцентные лампы, они характеризуются долговечностью, дешевизной и низкой тепловой отдачей. По принципу работы они энергосберегающие, но обычные «экономки» освещают лишь малую площадь.

Для установки обязательно применение защитных коробов. В редких случаях подходят вертикальные пластиковые корпуса.

Ультрафиолетовые лампы для теплиц

Принцип действия и конструкция схожи с люминесцентными. Внутрь колбы закачиваются пары ртути, взаимодействующие с электромагнитным разрядом. Трубка производится из кварцевого стекла, способного пропускать ультрафиолетовые лучи. Отличный вариант для дополнительного освещения растений в небольших помещениях, куда проникает солнечный свет. Существенно ускоряется и повышается эффективность фотосинтеза.

Ртутные лампы

ДРЛ – разновидность ламп с колбой, заполненной ртутью. Характеризуются быстрым нагревом и световым потоком в ближнем ультрафиолетовом диапазоне. Рекомендуется применять в малых комнатах вместо ультрафиолетовых ламп. Подходят для освещения во время созревания плодов. При эксплуатации обеспечьте стабильное напряжение с перепадами не выше 5 % от заданного значения.

Натриевые лампы

Натриевые люминесцентные лампы высокого давления гарантируют наилучшую световую отдачу по отношению к расходуемой электроэнергии. Человек плохо воспринимает спектр излучения, но для растений очень полезны красные, желтые и зеленые оттенки таких источников. Очень распространены в системах тепличного освещения.

Основные преимущества натриевых ламп:

• низкая стоимость;
• малое потребление электроэнергии;
• долговечность – срок службы превышает 20 000 часов;
• высокая световая отдача по сравнению с обычными лампами накаливания;
• большая тепловая отдача – экономия на отоплении теплицы в зимнее время года;
• красно-оранжевый спектр ускоряет цветение и рост плодов;
• КПД превышает 30 %.

По недостаткам отметим высокий нагрев, снижающий пожарную безопасность и требующий дополнительных мер предосторожности

Светодиодные лампы

Светодиодный светильник создает монохромное освещение, однако производители подбирают нужную комбинацию светодиодов для получения благоприятного спектра индивидуально под каждое растение. Это экономичные, долговечные устройства, работающие от блока питания на низком напряжении.

Инфракрасные лампы для теплиц

Такие лампы сравнимы с обогревателями и используются преимущественно для обогрева тепличных хозяйств. Энергосберегающая система создает лучшие условия для роста растений, схожие с естественными. Для улучшения эксплуатации устройства дополняются регуляторами. В случае с конвекторами осуществляется прогрев воздуха. Инфракрасные лампы воздействуют на растения и почву, а уже после передают тепло через воздух.

Различия световых диапазонов и их влияние на растения

Подбирая освещение в теплице необходимо учитывать световой диапазон приобретаемых ламп, так как он имеет очень большое значение:

• спектральный интервал в 280–320 нм вреден для флоры;
• лампы в диапазоне 400–500 нм помогают регулировать рост и фотосинтез;
• интервал в 500–600 нм (зелёный) поддерживает фотосинтез в нижний листьях;
• интервал в 600–700 нм (красный) поддерживает развитие и фотосинтез;
• свет 320–400 и 700–750 нм (дальний красный) должны занимать в общем спектре не больше нескольких процентов;
• лампы с интервалом в 1200–1600 нм существенно ускоряют прохождение биохимических фотореакций.

Достаточно хорошо изучив процесс, можно использовать освещение для ускорения определённых этапов развития растения, получая урожай раньше или позже базового срока. Однако надо учитывать, что такие поправки наносят растениям стресс и созревшие плоды не обладают полным спектром вкусовых качеств и полезных свойств.

Популярные модели

AtomSvet BIO

Эти светодиодные светильники, ориентированные на применение в теплицах, собираются из импортных компонентов самого высокого качества. В легком алюминиевом корпусе с анодированной защитой установлены светодиоды японской компании Nichia Corporation, имеющие собственную систему шунтирования и ресурс, превышающий 50 тыс. часов. Линзы из специального сверхпрозрачного поликарбоната поставляются другим известнейшим поставщиком – немецкой компанией Bayer-Makrolon LED.

Светильники AtomSvet BIO генерируют оптимальное для развития растений световое излучение без мерцания и чрезмерного нагрева. При этом они соответствуют наивысшим критериям безопасности:

класс влаго-пылезащиты – IP67;
класс защиты от поражения электротоком – I.

В светильниках предусмотрен регулятор интенсивности освещения, при использовании которого потери на реактивную мощность составляют не более 2%. Эксплуатация изделий допускается при температурах до +40С.

В линейке AtomSvet BIO представлены три модели светодиодных светильников:

1. Одномодульный.Потребляемая мощность: 40 Вт.Световой поток: 3800 лм.Назначение: применение в бытовых условиях для выращивания рассады, светолюбивых цветов и различных домашних растений.

   Вес светильника – 2,2 кг при размерах 270х200х110 мм.

2. 2-модульный.Потребляемая мощность: 70 Вт.Световой поток: 6650 лм.Назначение: выращивание домашних растений в бытовых условиях, а также ранних помидоров, огурцов и салата – в небольших теплицах.

   Вес светильника – 3,6 кг при размерах 360х200х110 мм.

   Светильник поставляется с крепежной скобой и соединительной коробкой.

3. 4-модульный.Потребляемая мощность: 150 Вт.Световой поток: 14200 лм.Назначение: выращивание различных овощей и салатных культур в крупных тепличных хозяйствах во время зимы.

   Вес светильника – 6,4 кг при размерах 670х200х110 мм.

   Светильник поставляется с крепежной скобой и соединительной коробкой.

Фокус УСС 120 БИО

Свои светильники для теплиц и оранжерей компания Фокус также создает на основе японских светодиодов от Nichia Corporation. Материалом для линз служит обычное стекло.

Лампа для подсветки растений “Фокус УСС 120 БИО”

Модель УСС 120 БИО обладает следующими характеристиками:

• потребляемая мощность: 100 Вт;
• световой поток: 4000 лм;
• угол излучения: 120 градусов.

Фокус УСС 60 БИО

Более доступная модель светильника с такими характеристиками:

• потребляемая мощность: 60 Вт;
• световой поток: 2000 лм;
• угол излучения: 120 градусов.

Фото светильника тепличного “Фокус УСС 60 БИО”

Из всех видов ламп, применяемых в теплицах, светодиодные светильники являются наиболее прогрессивным вариантом. Правильно подобрав сочетание синего и красного излучения, можно значительно увеличить производительность тепличного хозяйства либо ускорить рост зеленых любимцев в домашних условиях

Главное – с должным вниманием отнестись к выбору параметров светильника и отдать предпочтение надежному производителю с проверенной репутацией

Расчет количества освещения для теплиц

Если планируется организовать искусственное освещение теплицы своими руками, потребуется учесть следующие параметры:

• Высота размещения источников света над первым листом.
• Тип ламп, их мощность.
• Какую культуру следует осветить, растения разных видов требуют разную интенсивность лучей.
• Общая площадь освещения.
• В какой сезон планируется досвечивание.

Расположение осветительных приборов зависит от типа и мощности ламп, а также от вида культуры Полезно знать: Для энергосбережения и увеличения световых потоков в теплице рекомендуется использовать рефлекторы-отражатели: алюминиевые, фольгированные, зеркальные. Уровень освещения, необходимый для качественного выращивания растений регламентируется агрономическими нормами, минимально допустимый — 6 — 7 kЛk (килолюкс). Исходя из нормативного показателя рассчитывается интенсивность и продолжительность досвечивания теплицы. Осенью, весной меньше, зимой, соответственно, требуется более продолжительный период.

Для достижения минимума освещенности подходят светильники для теплиц, удельная мощность которых 50-100 Вт/м2. Количество ламп определяется при проектировании осветительной системы на основе расчета для индивидуального проекта. Самостоятельно выполнить расчеты можно на онлайн калькуляторе. Гарантированно хороший урожай получается при среднем уровне освещенности 10- 12 кЛк, до 20 килолюкс.

Пример расчета освещения теплицы

Для примерного расчета применим формулу:

F=Е x S : Kи, где

F – необходимый световой поток;

S – площадь;

Ки – коэффициент, определяющий использования потока. Для ламп с внешним отражателем — 0,4, встроенным — 0,8.

Допустим, требуется осветить теплицу площадью 18 м2, уровень освещенности 10000 люкс.

F = 10000 х 12 : 0,4 = 300000 люмпен.

Смотрим на типы ламп, например, возьмем Днат на 250 Вт (27 000 люмпен) такой поток может обеспечить: 3000000:27 000 = приблизительно 11-12 ламп.

Далее следует подобрать высоту, на которой будут располагаться лампы, здесь учесть: уровень яркости величина обратно пропорциональная квадрату расстояния. Для точного вычисления высоты подвеса, следует провести эксперимент, замерить интенсивность люксометром. Опыт подсказывает:

• Для освещения одного растения можно использовать лампу 20-30 Вт, на высоте от 50-300 мм.
• Для группы лучше подойдут лампы 50Вт, расстояние до верхнего листа 400-600 мм, а так же светильники до 100 Вт, если требуется большая площадь подсветки.
• Лампы 250 Вт и более размещают на высоте 1000-2000 мм, подходит для больших зимних теплиц.

Какое освещение должно быть в теплице: критерии выбора ламп

Любое тепличное растение имеет разную потребность в освещении

Очень важно выбрать правильное освещение и рассчитать нужное количество ламп. Нормативные расчеты проводятся согласно чертежам теплицы

Для светолюбивых овощей светодень должен быть максимально длинным, чтобы обеспечить им правильный рост и созревание. Поэтому настоятельно не рекомендуется выращивать в одной теплице растения, чья потребность в освещении, уровне влажности и температурном режиме различается между собой.

Лампы могут не только освещать теплицу, но и обогревать

В зимнее время день очень короткий, поэтому досвечивание нужно всем растениям в теплице

Для сохранения урожая важно выбрать наиболее удобный вариант освещения, который не будет сильно бить по карману и в тоже время, хорошо справиться со своими обязанностями

Критерии выбора ламп для закрытых теплиц:

1. Уровень освещенности (измеряется в люксах) – в зимнее время в теплице норма освещенности должна быть 2-3 тыс. люкс.
2. Спектр излучения. На разных периодах вегетативного развития, растениям требуется различные диапазоны спектра – ультрафиолет, синий, зеленый, желтый, красный.
3. Производитель и ценовая категория. Рекомендуется приобретать лампы известных брендов, цена на которые довольно высокая. По крайней мере, на эти модели распространяется гарантия, в отличие от дешевых китайских подделок.
4. Мощность – показатель потраченной электроэнергии за непрерывный час работы прибора. Для мощных ламп нужно прокладывать хорошую проводку, которая выдержит нагрузку.

Не стоит полностью полагаться на искусственное освещение – в любое время года растениям нужен естественный солнечный свет. Поэтому при строительстве теплицы нужно использовать качественный укрывной материал, который будет хорошо пропускать свет и при этом защитит урожай от ветров и морозов.

Лампы светодиодные для теплиц. Расчет освещения теплицы

Правильная организация освещения теплицы светодиодами, нужно обязательно провести предварительные расчеты. С их помощью вы сможете подсчитать, какое количество ламп вам нужно и как их правильно расположить внутри помещения.

При проведении расчета во внимание принимают:

• Высоту самой теплицы и предполагаемое расстояние от ламп до растений;
• Мощность светильников, которые будут использоваться для освещения;
• Виды выращиваемых культур, поскольку для разных сортов растений требуется различная интенсивность освещения;
• Общая площадь теплицы и ее освещаемых участков.

Расчет светодиодного освещения теплицы проводится по такой формуле: F=(E*S)/Ки, где:

F – требуемая интенсивность светового потока (Лм);

Е – уровень освещенности (Лк);

S – площадь предполагаемого участка освещения (кв.м);

Ки – коэффициент использования светового потока. При этом данное значение зависит от расположение отражателя: для внешней системы отражения он составляет 0,4, а для внутренней – 0,8.

Чтобы вам было проще самостоятельно провести все необходимы расчет, рассмотрим этот процесс на примере. Предположим, что нам необходимо обустроить подсветку для 10 квадратных метров теплицы, на которых выращиваются помидоры. Минимально допустимый уровень освещенности для этих культур составляет 6000 Лк. При этом предположим, что теплица оснащена внутренним отражателем.

В данном случае расчет по приведенной выше формуле будет выглядеть следующим образом: F=(6000*10)/0,8 = 75000 Лм.

Используя полученный результат, мы можем рассчитать количество и мощность ламп, необходимых для освещения. Подсчет проще всего провести по таблице зависимости светового потока от мощности лампы.

Если ориентироваться на таблицу, то для организации подсветки по нашему примеру понадобится 30 ламп мощностью 25-30 Вт

При этом важно учитывать, что в приведенном примере предполагалось, что светильники будут расположены на расстоянии метра от растений. Если показатель высоты меняется, световой поток также будет меняться по правилу обратных квадратов

То есть, если лампы будут расположены на высоте 2 м, освещенность и поверхности грунта снизится в 4 раза, если на расстоянии 3 метра, то в 9 раз, а если расстояние от ламп до растений составляет 0,5 метра, то освещенность наоборот, увеличится в 4 раза.

При проведении расчетов также принимайте во внимание, что, чем ниже находятся лампы, тем меньшей будет площадь освещения. Как правило, регулировка оптимального расположения ламп занимает достаточно много времени, так как при этом необходимо внимательно наблюдать за растениями и фиксировать их реакцию на подсветку

Чтобы облегчить себе задачу, еще на этапе монтажа светильников необходимо предусмотреть функцию их дальнейшей регулировки.

Преимущества освещения теплиц светодиодами

1. Имеющийся опыт показывает, что растения при освещении их светодиодами проходят полный цикл своего развития от прорастания из семян до плодоношения за то же время, в течение которого растения под светом люминесцентных ламп только начинают цвести.
2. Экономичность в смысле электропотребления. У светодиодных ламп оно втрое меньше, чем у натриевых, и в десять, чем у обычных ламп накаливания. Иначе говоря, после установки светодиодного освещения в теплице стоимость электроэнергии снизится в несколько раз при сохранении уровня освещенности.
3. В зависимости от модели подсветка имеет долгий службы (от пятидесяти до ста тысяч часов), гарантийный период работы – от 3 до 5 лет и срок эксплуатации порядка 10 лет. Это означает, что установив в теплице такие лампы однажды, вам не придется их менять на протяжении нескольких лет.
4. Важным преимуществом является экологическая чистота и исключение необходимости утилизировать лампы, обусловленное отсутствием в их составе вредных компонентов (например, ртути). Поэтому использование их в теплицах весьма предпочтительно.
5. Высокая универсальность имеющихся на рынке моделей светильников. Их конструкция предусматривает несколько способов монтажа: подвесной, с помощью тросов или цепей, крепление к потолку, настенный способ установки и т.д.
6. Отсутствие сильного нагрева при эксплуатации как у ламп накаливания, что облегчает процесс поддержания требуемого климата внутри теплицы.

Вас может заинтересовать статья об особенностях выбора типа и этапах установки автоматической системы полива.

Как сделать освещение в теплице своими руками

Подключить освещение в теплице вполне можно своими руками, даже если вы не имеет большого опыта в работе с электроприборами.

В первую очередь нужно вывести из домашнего электрощита отдельный провод и протянуть его к постройке. Если она эксплуатируется постоянно, лучше тянуть провод по земле или даже под землей, а не по воздуху, чтобы кабель не повредился при сильных порывах ветра или осадках.

Список нужных материалов и инструментов

После подключения проводки, нужно сделать разводку кабеля, установить светильники и выключатели. Если у вас нет опыта в подобных операциях, лучше воспользоваться услугами профессионального электрика.

Если вы все же решили проводить электрификацию самостоятельно, подготовьте нужные материалы:

• Кабель достаточной длины, который будет проходить по всему помещению и обеспечивать светом все растения;
• Светильники, которые установят над грядками или отдельными растениями;
• Несколько выключателей и датчик для автоматического включения и выключения света, если вы планируете сделать систему освещения автоматической.

Кабель нужно обязательно изолировать, так как он будет использоваться в условиях повышенной влажности и легко может вызвать короткое замыкание. В капитальных конструкциях предпочтительнее вырыть траншею или проложить специальные короба, в которых будет находиться кабель.

Освещение светодиодными лампами своими руками

Чтобы сделать освещение теплицы светодиодными лампами своими руками, в первую очередь нужно протянуть электрокабель от щитка к самому помещению. После этого нужно установить столбы или вырыть траншею, в которой будет располагаться кабель (рисунок 8).

Дальнейшие работы по электрификации включают распределение проводов по помещению и установку светильников.

Освещение светодиодными лампами: расчет

Расчет освещения проводится только индивидуально, так как он зависит от размеров помещения, а также количества и типа культур, которые в нем растут.

Если вы планируете проводить кабель по воздуху, заготовьте достаточное количество столбиков для крепления проводов. Желательно, чтобы расстояние между столбами составляло не менее двух метров. Если кабель будет проходить под землей, нужно выкопать траншею глубиной 80 см.

Рисунок 8. Как сделать освещение своими руками

Расчет количества необходимых ламп также проводится индивидуально, учитывая общую площадь помещения и мощность электросети. Их следует располагать густо, чтобы всем растениям хватало света. Кроме того, лучше выбирать светильники с функцией регуляции интенсивности света, чтобы в процессе выращивания культур вы могли самостоятельно корректировать освещение.

Наши руки не для скуки

А не замахнуться ли нам растениеводам на светодиодный светильник своими руками и его сделать самостоятельно? Все-таки цена светильников большая и не каждый может позволить себе их купить. Светодиоды для теплиц можно купить в розницу в магазине или через интернет. Если есть некоторый опыт работы с паяльником такой светильник можно сделать самому.

Необходимые инструменты:

• Мультиметр
• Паяльник
• Флюс
• Припой
• Теплопроводящий клей
• Теплопроводящий скотч

Материалы:

• Светодиоды красные 5 штук FRM-R1
• Светодиоды синие 5 штук FRM-B1
• Драйвер RLD10
• Радиатор алюминиевый
• Провод МГТФ (или другой подходящий)

Радиатор

Что может послужить радиатором? Алюминиевые, медные, латунные и даже железные пластины. Одним словом все, что хорошо отводит тепло. На один светодиод нужно ориентировочно 25 см. кв.

Радиатор состоит из трех пластин. Центральная пластина имеет 5 отверстий: по два для крепления боковых пластин и одно центральное для крепления собственно светильника.

Радиатор алюминиевый

Во время эксплуатации светильника температура радиатора не должна превышать 50о С.

Если светодиод будет работать при температуре больше 50о С, он быстро выйдет из строя.

Светодиод

Светодиоды бывают разных конструктивных исполнений. Для светильника необходимы светодиоды мощностью 1 или 3 ватт.

Синие светодиоды приклеивают к пластине токопроводящим клеем. Красные светодиоды клеят через теплопроводный скотч, чтобы изолировать подложку от пластины.

Светодиод

Следует обязательно перед пайкой или приклеиванием светодиодов к пластине убедиться в их полярности. На одной из ножек-выводов светодиода выдавлен минус-это катод. Соответственно другой — анод. Это плюс.

Пластины с приклеенными светодиодами

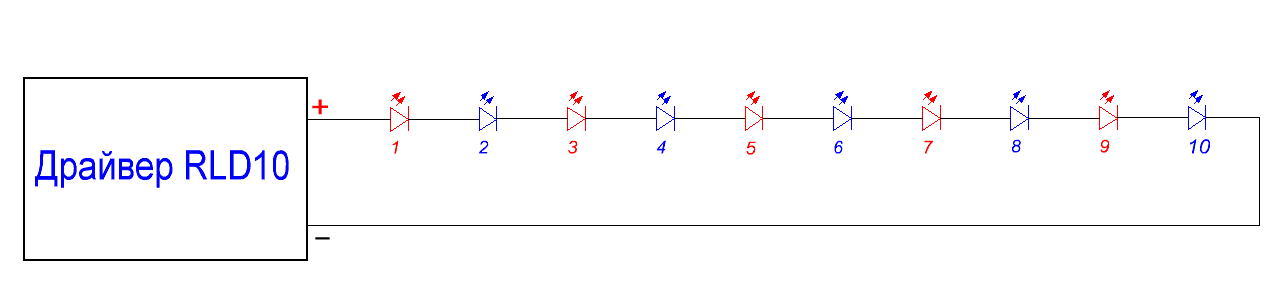

На фото видно, что светодиоды собраны последовательно. После сборки всей цепочки к ней подключают драйвер RLD10.

Драйвер нужно подбирать по будущей мощности светильника. Мощность светильника равна сумме мощностей светодиодов.

Светодиоды собраны последовательно.

Драйвер светильника RLD10

Драйвер светильника

Драйвер светильника способен питать энергией светодиоды суммарной мощность 15 ватт при токе 330 мА. Таким образом, нагрузку от 10 светодиодов он легко выдержит.

Схема подключения драйвера

Все светодиоды подключаются к драйверу одинаково. Плюс к минусу и вперемежку синие светодиоды с красными.

Все соединения должны быть защищены от влаги.

Защита драйвера от влаги

Необходимо учитывать, что условия работы в теплицах для электронных приборов тяжелые. Все они требуют защиты от влаги и пыли. В данном случае драйвер находится в термоусадочной трубке.

Концы проводов необходимо заизолировать изоляционной лентой. Любой драйвер должен быть проверен перед пуском светильника в эксплуатацию.

Для этого необходимо разорвать последовательное соединение светодиодов, включить в цепь мультиметр и измерить ток в цепи. Он должен соответствовать для данного драйвера 330мА, а для других драйверов указанный ток в их технической характеристике.

Защита драйвера от влаги

Преимущества освещения теплиц светодиодами

Основной плюс светодиодного освещения теплиц заключается в возможности создания необходимого баланса синего и красного спектра, что делает их использование универсальным решением для всех видов культур и цветочных растений. Конструктивно это выполнятся совмещением излучателей разного типа в одном корпусе.

К другим положительным характеристикам светодиодов для теплиц относят:

• Низкое энергопотребление;
• высокая интенсивность светового потока, в сравнении с другими типами ламп;
• долгий срок службы, до 80 тысяч часов и более;
• КПД от 95%;
• низкая пульсация;
• безопасность для человека и окружающей среды: LED не излучает ультрафиолета, не вырабатывает озона и не содержит ртути и других вредных веществ.

Светодиодный светильник для теплиц

Выбор типа ламп для освещения теплицы

Современный рынок осветительного оборудования предоставляет довольно широкий выбор моделей ламп, отличающихся принципом действия. Поэтому перед началом организации освещения в теплице вы должны разобраться с целесообразностью использования конкретного типа.

Лампы накаливания

Лампа накаливания Представляют собой самый дешевый вариант приборов освещения, но применять их для теплиц крайне нецелесообразно. Во-первых, спектр ламп накаливания будет уместен лишь на этапе набора массы. Во-вторых, огромный процент израсходованной электроэнергии будет уходить на выделение тепла, что уместно для обогрева теплицы. В-третьих, температура от ламп накаливания способна разрушать поликарбонатные теплицы и даже может оставлять ожоги на саженцах. Также обладают низкой светоотдачей – порядка 5 – 8 Лм/Вт.

Натриевые

Натриевые лампы Натриевые лампы обладают куда лучшей светоотдачей, чем лампочки Ильича, в пределах от 80 до 130 Лм/Вт, что выходит значительно экономнее. Однако температура внутренней трубки в них достигает 1300°С, а наружная колба свободно разогревается до 400°С, поэтому рассчитывать освещение на основе натриевых приборов нужно с учетом расстояния до побегов. Также одним из недостатков является один световой спектр, пригодный для процесса плодоношения.

Ртутные

Ртутные лампы Ртутные лампы выделяют не такой мощный поток освещения, как натриевые. А выделение света происходит за счет ионизации паров ртути, которые в случае разгерметизации колбы моментально окажется в окружающем пространстве, что крайне неблагоприятно отразиться на состоянии растений и пригодности дальнейшего употребления в пищу их плодов. К преимуществам ртутных светильников относят простоту монтажа и хорошие эксплуатационные параметры.

Металлогалогенные

Металлогалогенные Обладают хорошим спектром свечения среди газоразрядных ламп, хорошо зарекомендовали себя на этапе выращивания рассады, когда культуры в теплице развиваются и входят в стадию активного роста.

Существенными недостатками металлогалогенных приборов освещения для теплиц являются:

• высокая себестоимость;
• влияние качества напряжения на светопередачу;
• быстрый выход со строя в случае нарушения условий подключения.

Светодиодные

Светодиодные лампы обладают отличной светоотдачей – в пределах 80 – 120 Лм/Вт, также они способны выдавать любые диапазоны спектра, в зависимости от установленных в них кристаллов. Многие производители комбинируют в рамках модуля одной лампы сразу несколько светодиодов с красным, синим или желтым цветом. Такой шаг делает светодиодный светильник в теплице универсальным, как для всходов семян, так и для их дальнейшего развития и плодоношения.

Светодиодное освещение

Весомым преимуществом является хорошая световая мощность и интенсивность светового потока при низком потреблении электроэнергии. Также светодиодные лампы не боятся разгерметизации колбы и способны светить около 30 000 часов. Единственным недостатком для них является относительно высокая цена, но она с лихвой окупается за годы эксплуатации.

Галогенные

Галогенные лампы Представляют собой разновидность газоразрядных ламп, содержащих пары брома и йода в колбе. Характеризуются монохромным свечением, приемлемым для локального освещения теплицы, спектр максимально приближается к солнечному свету. Однако галогенки боятся прямого прикосновения руками и попадания на них капелек влаги, поэтому такие приборы освещения требуют дополнительной защиты при монтаже и во время работы. Отличаются непродолжительным сроком эксплуатации, но и невысокой себестоимостью.

Люминесцентные

Люминесцетные лампы Отличаются хорошей светоотдачей – в пределах 25 – 50 Лм/Вт и продолжительным сроком эксплуатации, в сравнении с лампами накаливания. Люминесцентные лампы обладают подходящим спектром для выращивания рассады и укрепления побегов. Недостатком этого прибора освещения является газонаполненная трубка, содержащая пары ртути, взаимодействие которой с растениями крайне нежелательно.

Выбор светодиодных светильников для теплиц

Мощность светильников подбирают, исходя из площади теплицы. По нормам технологического проектирования теплиц для рассады и выращивания зелени облученность должна быть не менее 25 Вт/м 2 , для овощных культур в стадии плодоношения и цветов – не менее 70 Вт/м 2 . Оптимальные значения для большинства культур составляют 80-160 Вт/м 2 .

Спектр светильников и ламп подбирают, исходя из выращиваемых в теплице культур. Для рассады, ранней зелени и выгонки цветов предпочтительнее лампы с увеличенной составляющей синего света и мягкого ультрафиолета. Для выращивания ягод и овощей подходят лампы с соотношением красного и синего от 4:1 до 8:1.

Еще один важный параметр – угол освещения. Он может составлять 60, 90, 120 градусов. Светильники с углом 60 градусов подходят для направленного освещения, их обычно устанавливают над стеллажами на малой высоте. Угол 90 и 120 градусов позволяет получить более рассеянный свет, такие светильники подвешивают к потолку на цепях или кронштейнах.

Обзор моделей LED-светильников

Ассортимент светодиодных светильников для теплиц достаточно велик. В таблице представлены несколько моделей, предназначенных для разных типов растений.

Таблица 1. Обзор LED-светильников для теплиц.

Мощность – 45 Вт; PAR – 100 µmol/m2·s; угол освещения – 120 градусов; спектр 730 нм – 8%, 660 нм – 46%, 450 нм – 46%; срок службы – 100000 часов.
Для выращивания пряной зелени, лука, салатов, капусты, выгонки цветов. Освещаемая площадь – до 2 м2.

Мощность – 180 Вт; PAR – 400 µmol/m2·s; угол освещения – 120 градусов; спектр 730 нм – 8%, 660 нм – 46%, 450 нм – 46%; срок службы – 100000 часов.
Для выращивания пряной зелени, лука, салатов, капусты, выгонки цветов. Освещаемая площадь – до 7,2 м2.

Мощность – 45 Вт; PAR – 100 µmol/m2·s; угол освещения – 120 градусов; спектр 730 нм – 13%, 660 нм – 62%, 450 нм – 25%; срок службы – 100000 часов.
Для томатов, перцев, баклажанов, огурцов и других овощей в период активного плодоношения. Освещаемая площадь – до 2 м2.

Мощность – 180 Вт; PAR – 400 µmol/m2·s; угол освещения – 120 градусов; спектр 730 нм – 13%, 660 нм – 62%, 450 нм – 25%; срок службы – 100000 часов.
Для томатов, перцев, баклажанов, огурцов и других овощей в период активного плодоношения. Освещаемая площадь – до 7,2 м2.

Мощность – 45 Вт; PAR – 100 µmol/m2·s; угол освещения – 120 градусов; спектр 730 нм – 13%, 660 нм – 25%, 450 нм – 62%; срок службы – 100000 часов.
Для выращивания рассады, саженцев, салатов. Освещаемая площадь – до 2 м2.

Мощность – 180 Вт; PAR – 400 µmol/m2·s; угол освещения – 120 градусов; спектр 730 нм – 13%, 660 нм – 25%, 450 нм – 62%; срок службы – 100000 часов.
Для выращивания рассады, саженцев, салатов. Освещаемая площадь – до 7,2 м2.
