Революционная теплица по Митлайдеру: 8 отличительных черт

Автор и суть метода

Доктор Джекоб Миттлайдер долгое время занимался разведением овощей и цветов в промышленных масштабах. Он изобрел множество новых способов разведения, упаковывания и перевозки растений.

Миттлайдер изучал сложности, с которыми сталкиваются садоводы разных стран при выращивании культур, и пришел к выводу, что проблемы у всех одни и те же. Причиной трудностей он назвал устаревшие, неэффективные земледельческие методы. Обычные способы обработки почвы истощают ее природное плодородие и снижают урожайность до нуля.

Миттлайдер разработал методику, позволяющую повысить естественное плодородие земли. Основой ее является сооружение грядок по особой схеме, внесение питательных смесей для восстановления почвы.

Доктор усовершенствовал конструкцию садового парника, используемого всеми огородниками. Рассмотрим, в чем его особенности.

Сборка арочного варианта теплицы Миттлайдера

Для создания арочного варианта теплицы Миттлайдера следует, произведя соответствующие расчеты и выполнив чертеж, подготовить необходимые материалы: бетонные блоки для фундамента, поликарбонат для укрытия, металлический профиль для создания арочного каркаса.

  1. Выбрав и расчистив участок, произвести на нем разметку под будущую теплицу.
  2. Снять лопатой по периметру будущей конструкции верхний слой земли.
  3. Образовавшуюся неглубокую траншею засыпать песком, устроив таким образом песочную подушку.для фундамента.
  4. На песочную подушку уложить бетонные блоки по периметру основания будущей теплицы, подбивая их киянкой. Ровность укладки проверить с помощью строительного уровня.
  5. Выполнить каркас основания, скрепив углы саморезами.
  6. Сварить арки для каркаса из металлического профиля, имитируя форму теплицы Миттлайдера. Для чего берутся две половинки металлических дуг, одна высотой 2,2 м, другая высотой 2,7м. Края дуг свариваются между собой с помощью металлического профиля, образовывая двухуровневый каркас.
  7. Готовые арки прикрепить к основанию с помощью анкеров и скрепляя между собой металлическими перекладинами и саморезами.
  8. Закрепить арки между собой в верхней части металлической перекладиной – коньком.
  9. Выполнить каркас дверей, заднего вентиляционного окна и форточек, размещаемых под коньком.
  10. Закрепить дверь с помощью металлического профиля и навесов к торцевой стене, а каркас вентиляционного окна к противоположной торцевой стене, рамы форточек – к коньку.
  11. Зашить поликарбонатом каркас, а затем вырезав дверь, вентиляционное окно и форточки.

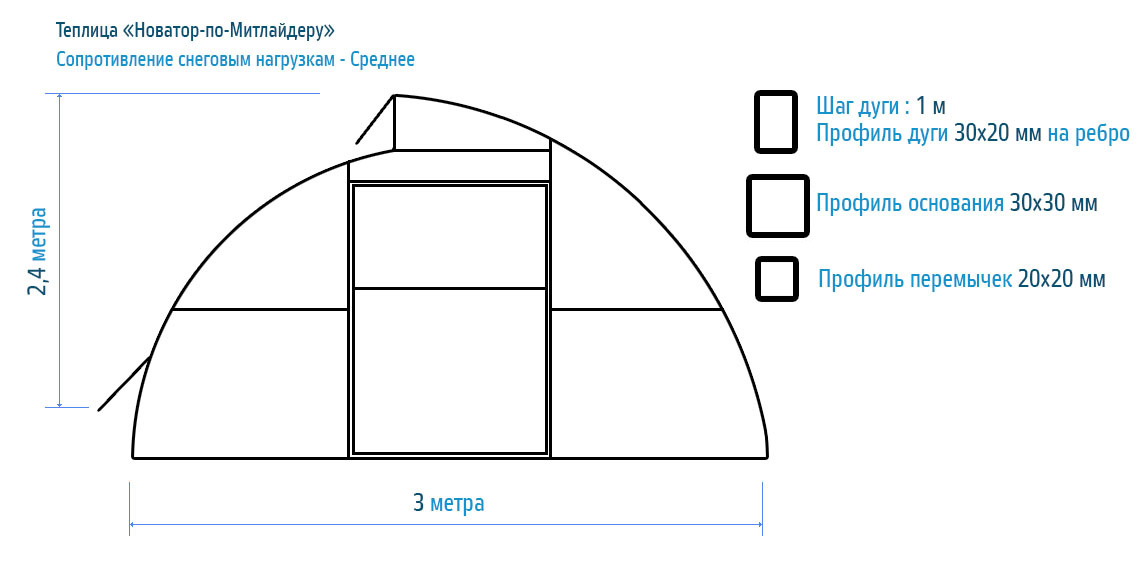

Арочная и классическая теплицы по Миттлайдеру

Используя подробные чертежи можно самостоятельно изготовить теплицу Миттлайдера из дерева или металла и укрыть ее пленкой или поликарбонатом. Благодаря особенной системе устройства вентиляции, растения в ней чувствуют себя превосходно, а прочность конструкции позволяет эксплуатировать теплицу на протяжении многих лет.

Обшивка теплицы

Заключительный этап постройки митлайдеровской теплицы – обшивка каркаса.

Для этого в основном используют такие материалы:

  • полиэтиленовая пленка различных видов;
  • поликарбонатные листы;

Если для вас не слишком важна долговечность и прочность обшивки, то используйте простую нестабилизированную полиэтиленовую пленку, которая способна выполнять свои функции в течение одного сезона.

Цены на поликарбонат

поликарбонат

В ином случае стоит обратить внимание на пленки, обладающие следующими свойствами

  1. Стабилизированность – подобный материал не будет терять свои физические свойства под длительным воздействием солнечных лучей.
  2. Наличие армирующей вставки существенно повысит прочность полиэтилена на разрыв и позволит продлить срок службы обшивки от одного до нескольких сезонов.


Схема крыши для теплицы Митлайдера

Антистатическое покрытие замедлит оседание пыли на обшивке. На первый взгляд, это может показаться не таким важным, но учтите, что пыльная крыша теплицы будет пропускать существенно меньше света. А это прямым образом скажется на скорости роста культур и созревании урожая.
Гидрофильное покрытие сделает конденсат на поверхности полиэтилена плоскокапельным – влага просто скатится вниз по пленке, не капая на сами растения.

Полиэтилен существенно легче поликарбоната, а миттлайдеровская теплица с обшивкой из пленки не потребует наличия сложного и дорого ленточного фундамента. Кроме того, парник с подобной обшивкой быстрее прогревается, но обратной стороной медали будет больший перепад температур внутри. Крепление пленки к каркасу производится следующим образом.

  1. Отрезок пленки натягивается снаружи на одну из секций стены или крыши теплицы.
  2. Поверх полиэтилена к элементам каркаса прикладываются рейки или доски и фиксируются саморезами.
  3. Отрезок пленки аналогичного размера натягивается на ту же секцию постройки, но теперь изнутри.
  4. Полиэтилен прижимается к каркасу с помощью все тех же дощечек.
  5. Предыдущие этапы повторяются для оставшихся секций стен и крыши теплицы, а также дверей и форточек.


Готовая теплица из пленки

Так как пленка крепится и с внешней, и с внутренней стороны парника, между слоями материала образуется воздушная прослойка толщиной от 50 до 75 миллиметров, которая играет роль своеобразной теплоизоляции, уменьшающей перепады температур, нежелательные для сельскохозяйственных культур.

По сравнению с полиэтиленом, поликарбонат прочнее, долговечнее и лучше «держит» тепло. Но и его масса и стоимость существенно выше.


Деревянная теплица Митлайдера, обшитая поликарбонатом


Сотовый прозрачный поликарбонат

Поликарбонатом теплица обшивается исключительно снаружи, для крепления применяются саморезы. Желательно разметить места крепежа на каркасе и листах заранее и просверлить их – так упростится и сам процесс монтажа, и возможная разборка теплицы или ремонт поврежденного участка. Учтите, что укладывать поликарбонат нужно так, чтобы конденсат, образующийся в полостях между слоями, стекал вниз.

Митлайдеровская теплица по совокупности своих качеств является эффективной и чрезвычайно привлекательной для тех, кто решил заняться выращиванием овощей и цветов на закрытом грунте.

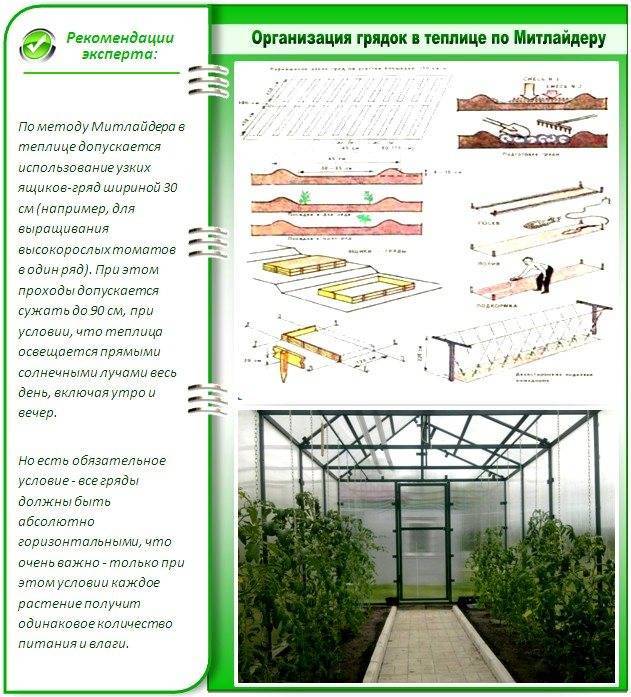

Организация грядок в теплице по Митлайдеру

Технология монтажа деревянной теплицы с двускатной крышей

Такая конструкция наиболее проста в изготовлении, а вот с монтажом ее придется повозиться. От домашнего мастера потребуется уверенное владение плотницкими навыками.

Материалы и инструменты

Для установки потребуются следующие инструменты:

  • электропила или лобзик;
  • шуруповерт;
  • лопата;
  • стремянка;
  • измерительный инструмент: рулетка, уровень, угольник.

Из материалов понадобится:

  • брус 100*100 для фундамента;
  • брусок 50*75 для стропил и стоек;
  • брусок 50*50 для фрамуг;
  • биозащитная пропитка;
  • малярный инструмент или краскопульт;
  • уголки усиленные 50*50*35*2;
  • петли для дверей и окон;
  • саморезы;
  • поликарбонат либо пластиковая пленка от 150 мкм.

Чертежи

По приведенному чертежу получится теплица площадью 16,1 м2


Чертеж теплицы по митлайдеру

Те же размеры можно реализовать и с помощью металлопрофиля.

Фундамент

Для деревянной конструкции обычно ставят фундамент из брусьев. Последовательность операций следующая:

  • расчистить и выровнять участок;
  • разметить место под фундамент, обозначить колышками и шнуром;
  • прокопать углубление в 10-15 см по периметру, ширина – 25-30 см;
  • наполовину засыпать песком и утрамбовать;
  • обильно смочить и повторить трамбовку;
  • разметить и выпилить фундаментные брусья, на углах сделать запилы в четверть;
  • пропитать брус биозащитной пропиткой;
  • на слой песка уложить гидроизоляцию так, чтобы она заходила на стенки траншеи;
  • уложить брусья, проверить прямоугольность конструкции: диагонали должны быть равны между собой.

Завершают устройство фундамента вторым слоем гидроизоляции.

Каркас

Каркас удобнее собирать вдвоем. Это существенно ускорит работу и повысит точность монтажа.

Начинают с возведения боковых (длинных) стен:

  • разметить и напилить вертикальные стойки из расчета шага в 70-100 см;
  • разметить и отпилить брусья для горизонтальной верхней обвязки;
  • собрать заготовку стены на земле, укрепить строительными уголками;
  • установить укосины;
  • стенку перенести к фундаменту и прикрепить к нему с помощью уголков.

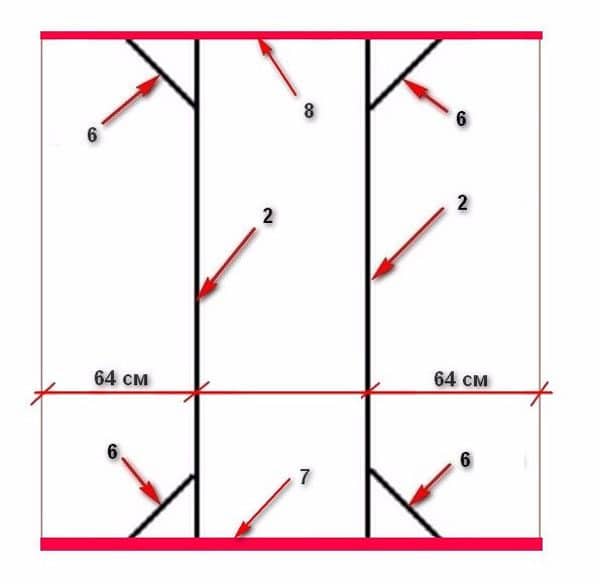

Для изготовления торцевых стен две стойки из бруса 100*100 соединяют с горизонтальными деталями торцевых каркасов. Заготовки перемещают на фундамент, стыкуют с длинными стенами и крепят с помощью уголков. Вертикальность элементов каркаса проверяют с помощью уровня или отвеса.

Окна и двери

Тепличная дверь должна иметь достаточную ширину, чтобы в нее могла проехать садовая тачка или тележка, обычно хватает 70-80 см. Высота двери должна позволять входить в теплицу, не задевая притолоку головой. С учетом высоты фундамента, 180 см будет достаточно для большинства.

Бруски для дверей и окон раскраиваются и собираются с помощью уголков. Для дверей нужно обязательно сделать и тщательно подогнать укосины, направленные от нижней петли в верхний противоположный угол. Они помогут избежать провисания и перекашивания двери. Такие же укосины, только симметричные, укрепляют рамы окон.

Крыша

Крыша собирается в такой последовательности:

  • к центральным торцевым опорам крепят две горизонтальные балки;
  • от них устанавливают стропила к верху длинных стен, двигаясь попеременно то по северной, то по южной стороне;


Схема сборки крыши Далее следует закрепить на верхней балке петли фрамуг, а на нижней – запоры и фиксаторы в открытом состоянии.

Обшивка сооружения

Для завершения постройки ее необходимо обшить. Для этого используют полиэтиленовую пленку либо поликарбонатные листы.

При выборе полиэтиленовой пленки для обшивки следует учитывать следующие факторы:

  • обычная тонка пленка с трудом протянет один сезон;
  • материал должен быть устойчив к ультрафиолетовым лучам, иначе и сезона не протянет;
  • армирующая сетка, вплавленная в пленку, позволит материалу прослужить несколько лет;
  • покрытие-антистатик снижает количество оседающей пыли и сохраняет прозрачность пленки;
  • гидрофильное покрытие пленки избавляет растения от переувлажнения капающим с крыши конденсатом: капли скатываются по стенам.

Крепится пленка следующим образом:

  • полиэтилен разматывается с рулона на ровной площадке, один край рукава разрезается;
  • полотнище нарезается по размеру стены, прикладывается к ней и крепится к стойкам с помощью штапика и обойных гвоздей;
  • для крепления можно использовать и широкие планки, фиксируемые саморезами.
  • покрывается крыша, окна и двери;
  • операция повторяется изнутри теплицы.

Воздушная прослойка, образующаяся при двухслойном покрытии, обеспечит сохранение дневного тепла даже при случайных заморозках.

Метод Митлайдера: особенности

Рисунок 1: второй этап (формирование теплицы).

Доктор Митлайдер (известный консультант по земледелию международного уровня) изобрел свой метод для выращивания овощей – удобный и легкий, позволяющий выращивать обильный урожай на любом типе почвы, в любой сезон, в любых климатических условиях. В своей основе метод доктора Митлайдера содержит 2 способа для ухода за овощами: овощеводство на узких грядках и технология произрастания овощных культур в ящиках-грядах. Все это дополняет еще тепличный метод выращивания урожая и метод выращивания рассады.

Метод характеризует особый почвообразовательный процесс, в процессе которого корни растений, взаимодействуя с полезными почвенными микроорганизмами, находятся не стесненными в биологически активной среде.

Преимущества по Митлайдеру выращивания овощей в теплице:

  • на небольшой площади позволяет получить большое количество выращиваемой продукции;
  • позволяет получать неплохие результаты в районах, в которых из-за климатических условий овощеводство невозможно;
  • выращивание в теплице дает более ранние и экологически чистые плоды.

Внутреннее обустройство

Когда каркас конструкции Митлайдера будет остеклен, приступают к внутреннему обустройству. Внутрь теплицы проводят электричество, вешают лампы искусственного освещения. Для полива растений проводят водопровод. Особенно нуждаются большие теплицы по Митлайдеру в автономном водоснабжении. Вручную поливать много грядок довольно сложно.

Перед началом внутреннего обустройства продумывают планировку. Грядки обустраивают по удобной схеме, например, вдоль стен и по центру. Между ними делают дорожку с твердым нескользким покрытием. Устанавливать в теплице по Митлайдеру отопление надо в том случае, если предполагается круглогодичное ее использование или для получения сверхранних урожаев.

Выстраиваем теплицу Митлайдера своими руками по чертежам

Завершает список значимых деталей выбор правильного покрытия для стен. В отличие от других моделей, где размеры и тип укрывающего материала строго прописаны в инструкции, работа американского новатора предоставляет больше поле для маневров.

Строительство парника для высоких декоративных и сельскохозяйственных культур начинается с ответа на 2 вопроса. Как долго в течение года будет эксплуатироваться конструкция? Какая максимальная высота необходима?

В зависимости от полученных ответов, формируется логика дальнейших действий:

  • Минимальное расстояние в парнике как у Медведева или Митлайдера составляет 5-8 см;
  • Для полноценной работы зимой выбирает 3-слойное пленочное покрытие;
  • Если в населенном пункте часто отмечает град или сильный снегопад, верхняя часть постройки дополнительно усиливается;
  • Для чрезмерно высотных растений применяется дополнительный скос, как в парнике Медведева.

Достоинства и недостатки теплицы по Митлайдеру

Важной особенностью теплицы является необходимость правильно ее ориентировать по сторонам света. Установка конструкции осуществляется на солнечном, защищенном от ветра месте

В отличие от привычной отечественным земледельцам ориентации грядок с севера на юг, теплицу по Митлайдеру устанавливают с запада на восток. Боковые стенки ориентируют так, чтобы открытые фрамуги на крыше смотрели на южную сторону. Высокая стенка служит защитой от холодных северных ветров.

Достоинства теплицы по Митлайдеру:

  • Относительная изолированность внутреннего микроклимата от перепадов наружной температуры. Большая площадь прогреваемой земли сохраняет тепло длительное время, не давая температуре воздуха в ночное время опускаться быстро.
  • Отсутствие ночного конденсата. Фрамуги в верхней точке конструкции служат для постоянного оттока нагретого воздуха и испарений.
  • Хорошее проветривание в каждой точке пространства теплицы служит профилактикой для развития грибковых и бактериальных инфекций.
  • Деревянный каркас предотвращает проникновение внутрь холодного воздуха, остается сухим при суточных колебаниях температуры.
  • Ориентирование конструкции с запада на восток увеличивает освещенность растений, способствует сохранению тепла.
  • Достаточная высота защищает растения от перегрева и позволяет находится человеку внутри в полный рост.
  • Простота конструкции, что позволяет сделать теплицу по Митлайдеру самостоятельно.

К недостаткам относят скапливание снега на кровле. Это является особенностью нашей климатической зоны, особенно актуально для северных областей. Здесь владельцам теплиц и парников не привыкать скидывать снег зимой с крыш для предотвращения продавливания каркаса.

Выбор места установки

Для большинства владельцев дачных участков сборка теплицы по митлайдеру не составит труда. Первым этапом самостоятельной работы является правильный выбор места расположения:

Верхний ряд фрамуг должен быть ориентирован на юг (в качестве альтернативного варианта можно выбрать направление юго-запад).
Торцы теплицы должны быть направлены на восток и запад (допускается лишь небольшая погрешность).
Особые требования предъявляются к почве. Для установки конструкции выбирается ровный участок. При наличии минимального склона можно его выровнять путем заглубления фундамента.
Как и для всех стационарных сооружений, тщательно оценивается состояние подлежащего грунта: близость расположения подземных вод, наличие карстовых провалов

При необходимости устраняют дефекты или подбирают другой участок для установки.
Отдельное внимание уделяется кислотности почвы. Уровень кислотности влияет не только на выращиваемые растения, но и может привести к снижению срока эксплуатации теплицы

Некачественный грунт можно заменить на питательную почву, удобренную комплексами минералов и органических веществ. Однако, для этого новый грунт необходимо изолировать от старой почвы.

Рядом с теплицей не должны находиться высокие заборы, глухие стены или постройки, которые будут затенять фрамуги и переднюю стенку сооружения. Потеря достаточного солнечного освещения является причиной неэффективного функционирования теплицы.

Описание и особенности

Теплица по Митлайдеру может быть округлой, или выполненной в прямых линиях. Материалы тоже могут разниться. Современный рынок, обычно, предлагает алюминиевый каркас или из профильной трубы, оформленный поликарбонатом. Но, это не запрещает сделать американскую теплицу по старинке из стекла. Главное, соблюсти конструктивную особенность, ставшую прорывом своего времени – разноуровневую двухскатную крышу.

Выше северный скат крыши. Южный ниже. Различается и их уклон. У северного это 35 градусов, а у южного – на 10 градусов меньше. Перепад меж уровнями расположен ровно по центру теплицы и закрыт чередой фрамуг. Они откидываются вверх. Фрамуги, точнее форточки, располагают и на южной стенке теплицы.

Теплицы по Митлайдеру могут быть округлыми или с прямыми стенами

Через фрамуги на стенке поступает холодный воздух. Верхние же фрамуги на крыше — выход для теплого воздуха. Так обеспечивается эффективная вентиляция, исключающая перегрев растений. При этом, северная стенка теплицы глухая.

Вкупе с более высоким северным скатом крыши это исключает переохлаждение посадок. То есть, схема теплицы Митлайдера обеспечивает оптимальную температуру воздуха внутри нее без необходимости делать принудительную систему вентиляции.

Благодаря уникальному строению крыши в теплице образуется улучшенный воздухообмен

Все осуществляется с помощью естественной тяги. Это экономит бюджет. Теперь, вернемся к материалам. Хоть они могут быть любыми, есть наиболее выигрышные.

Каркас, к примеру, желательно делать из дерева, поскольку:

  • Его волокна впитывают конденсат, препятствуя его скоплению на стенках и потолке теплицы.
  • Малая теплопроводность дерева не дает ему, как быстро нагреваться, так и стремительно остывать.

За счет этих свойств, теплица на основе дерева имеет наиболее равномерную температуру внутри. Нагрев каркаса не контрастирует с прогревом воздуха. Поэтому в оригинале, у Митлайдера, теплицы были именно из бруска.

При установке теплицы, необходимо направить более высокую часть на север, а низкую — на юг

Заливка фундамента

Возведение ленточного фундамента включает в себя следующие процедуры:

  1. Выполняется разметка основания при помощи кольев и веревки, которая натягивается между ними.
  2. Согласно разметке выкапывается траншея. Ее глубина – 0,6 м, ширина – 0,25 м.
  3. Смешивается одна часть песка с одной частью гравия.
  4. Полученная смесь высыпается в траншею слоем около 10 см, образуя тем самым подушку.
  5. При помощи досок и кольев сооружается опалубка. Колья необходимо вкопать, при этом расстояние между ними должно составлять 0,3-0,4 м.
  6. Каркас из арматуры можно соорудить при помощи электросварки или посредством связки прутьев между собой стальной проволокой.
  7. Готовый каркас помещают в опалубку.
  8. Далее необходимо приготовить цементный раствор. Для этого смешивают 5 частей щебня, 3 части песка и одну часть цемента.
  9. Раствор заливается в опалубку.

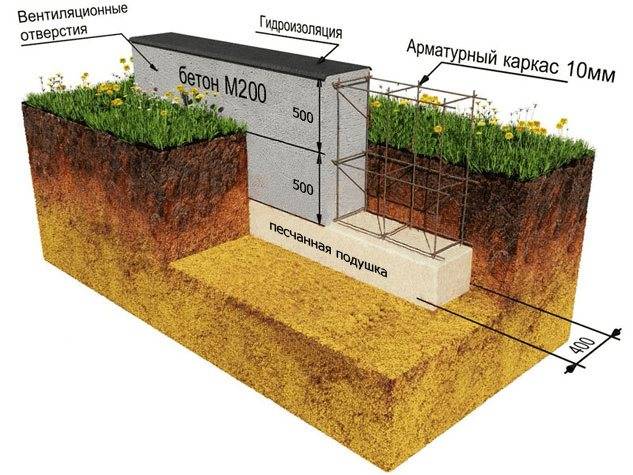

Образец фундамента:

Снимать опалубку следует не раньше, чем через неделю после заливки. За сооружение теплицы можно браться спустя месяц от момента возведения фундамента.

Достоинства теплицы по Митлайдеру


Сравнение различных теплиц К преимуществам сооружения можно отнести:

  • простоту и практичность, сборку конструкции можно выполнить самостоятельно своими руками;
  • устойчивый к повышенным нагрузкам каркас, способный выдерживать значительную массу снега;
  • каркас из дерева можно при необходимости разобрать и транспортировать на новое место;
  • эффективный и равномерный газообмен благодаря продуманности вентиляции:
  • воздухоносные отверстия и скаты крыши имеют оригинальное оптимальное расположение;
  • предусмотрена возможность легко автоматизировать процесс открывания-закрывания фрамуг;
  • возможность выращивания разнообразных культур:
  • отсутствие сквозняков, способных оказать негативное влияние на метаболизм растений;
  • элементы конструкции из древесины, а также система вентиляции
  • предотвращают появление конденсата;
  • теплица характеризуется оптимальной высотой, что предоставляет
  • возможность выращивать сильнорослые культурные растения;
  • высокорасположенные горизонтальные балки создают удобства в работе огородников, предоставляя возможность подвязывания вьющихся культур (например, помидоров);
  • значительный внутренний объем и отлаженная система регулировки микроклимата обеспечивают его относительную стабильность и большую устойчивость от колебаний температуры воздуха снаружи.

Бортовые грядки

Бортовые или гряды-ящики. Более сложны, но имеют преимущества по сравнению с грунтовыми. Ширина их не должна превышать 150 сантиметров, идеально подходят если:

  • огород находится в затапливаемой зоне;
  • малоплодородная почва;
  • суровые климатические условия.

Неоспоримым преимуществом высоких бортовых грядок является их хороший прогрев. Разметка территории под такие грядки аналогична грунтовым. Каркас изготавливают из широких досок, затем устанавливают на место. Для борьбы с многолетними сорняками дно выстилают агроволокном, картоном или полиэтиленом.

На участках с низко-плодородной почвой грядку наполняют купленной землёй. Для средней полосы пригодна просеянная почва с прохода между грядками. Короб служит несколько лет (не менее пяти), при этом грунт в течении этого времени менять не надо.

Нюансы изготовления арочного сооружения из профильной трубы

Арочная конструкция способна нести большую снеговую и ветровую нагрузку. Обтекаемая форма снижает ветровое сопротивление, а снег сам сходит со скатов. Можно приобрести готовую теплицу «Новатор» по Митлайдеру, а можно, при наличии навыков работ с металлом и соответствующего оборудования, изготовить ее самостоятельно.

Материалы и инструменты

Такую конструкцию уже не получится выполнить из деревянных брусьев, потребуется металлопрофиль. Для его обработки нужны следующие инструменты:

  • трубогиб;
  • ножовка по металлу или электролобзик;
  • сварочный аппарат с расходными материалами;
  • угловая шлифмашина;
  • шуруповерт или дрель;
  • измерительно-разметочный инструмент: рулетка, уровень, угольник, маркер;
  • сверла по металлу;
  • лопата;
  • емкость для замешивания раствора;
  • строительный миксер или насадка к дрели;

Необходимость в бетонном ленточном фундаменте изменит и перечень материалов:

  • металлопрофиль 30*30*1,5, оцинкованный или под покраску;
  • металлопрофиль 20*20*1;
  • арматура 4-8мм;
  • фурнитура дверей и форточек;
  • грунт и краска;
  • малярный инструмент;
  • растворитель и ветошь;
  • цемент, песок, щебень, вода.

Обязательно следует использовать средства индивидуальной защиты:

  • сварочную маску с адаптивным светофильтром;
  • костюм и обувь из негорючего материала;
  • спилковые краги;
  • респиратор для защиты органов дыхания.

При раскрое металлопрофиля нужно пользоваться защитными очками и перчатками.

Чертежи

Строение длиной 4м, высотой 2,58м и шириной 4,95м имеет 4 двери и 4 фрамуги. Общая площадь составляет 19,6 м2. Фрамуги выполняются отдельными. В качестве покрытия используется поликарбонатный лист толщиной 4-6 мм.

Чертеж теплицы по митлайдеру

Фундамент

Каркая и металлопрофиля и поликарбонатный лист весят существенно больше, чем деревянный, покрытии полиэтиленом. Поэтому придется возвести бетонный ленточный фундамент:

  • по периметру расчищенной и выровненной площадки выкопать траншею глубиной 500-600 мм и шиной 300мм;
  • устроить гравийную подушку толщиной в 70-100 мм;
  • собрать дощатую опалубку;
  • внутри нее собрать арматурный каркас, зафиксировать его сваркой или связать проволокой;
  • замешать раствор, добавив к одной части цемента 3 части песка и 5 частей щебня;
  • залить раствор в опалубку, выравнивая его правилом.

Фундамент нужно закрыть от осадков и дать ему выстояться 2-3 недели. При засухе и высокой температуре поверхность нужно периодически увлажнять, чтобы бетон не растрескался. После окончательного схватывания раствора опалубку демонтируют, а сверху укладывают слой гидроизоляции.

Каркас

Вертикальные стойки и горизонтальные брусья раскраиваются из металлопрофиля 40*40мм. Раскрой проводят на ровной сухой поверхности с помощью болгарки или ленточной пилы. Торцы сваривают на земле, далее переносят и крепят к фундаменту анкерными болтами.

Спецификация заготовок для торцевых стен приведена ниже:

  • 40*40, длиной 2980 мм: 2шт.;
  • 40*40, длиной 860 мм: 4 шт.;
  • 20*20, длиной 2980 мм:2 шт.;
  • 20*20; длиной 1980 мм: 8 шт.;
  • 20*20, длиной 1900 мм: 4 шт.

Теплица по Митлайдеру: схема сборки торца В качестве укосин применяют отрезки профиля 20*20 или труб диаметром 20мм длиной 400мм, концы обрезаются под 45о.

Для боковых стенок раскраивают следующие детали:

  • 40*40, длина 1920мм: 2шт;
  • 20*20, длина 1980мм: 4 шт.;
  • 20*20, длина 1920мм: 2шт.;
  • 20*20, длина 400мм, углы обрезаны под 45о:8 шт.

Центральная часть боковины Сначала устанавливаются центральные части боковых стен, потом к ним крепятся 4 угловых части.

Крепление поликарбоната

При выборе поликарбоната также нужно выбирать модель с защитой от ультрафиолета. Толщина листа зависит от климатического пояса, расчетной снеговой нагрузки и шага между стропилами. Более толстый лист обладает большей прочностью, но меньшим светопропусканием. Правильно установленный качественный поликарбонат служит до 7 лет.

Поликарбонат раскраивают монтажным ножом под размер и крепят с помощью кровельных саморезов с широкими обрезиненными шайбами. Каналы внутри листа должны располагаться вертикально. Перед тем, как ввернуть саморез, в месте установки сверлят отверстие диаметром 4 мм.

Для стыковки полос поликарбоната используют специальный Н-образный профиль. Края листов защищают С-образным профилем либо заклеивают прочным скотчем. Изгибать поликарбонат нужно обязательно вдоль каналов. Перегиб поперек полосок приведет к возникновению напряжений внутри листа и его быстрому разрушению.

Чертеж и расчет теплицы

Готовые чертежи теплиц по Митлайдеру можно легко найти в интернете, но расчетом необходимых материалов придется заняться самостоятельно. Для строительства можно использовать древесину или металл (рисунок 3).

Мы приведем количество материалов для строительства стандартной теплицы размером 12 х 6 х 2,7 метра из дерева. Вам понадобятся:

  1. Брусья для центральных стоек сечением 100 х 100 мм и длиной 3,05 метра (5 штук);
  2. Бруски для монтажа боковых стоек такого же сечения, но длиной 2,15 метра (10 штук);
  3. Рейки для стропил (50 х 75 мм) длиной 3 метра (42 штуки);
  4. Деревянные рейки для строительства боковых шпросов (сечение 50 х 75 мм длиной 1,5 метра). Всего таких заготовок понадобится 32;
  5. Рейки аналогичного сечения длиной 2,4 метра, из которых будут изготовлены дверные стойки (16 штук);
  6. Брусья по 6 метров (8 штук), которые будут выполнять роль конька и балок;
  7. Доски для нижней обвязки (сечение 25 х 200 мм) и трехметровые угловые раскосы (всего 24 штуки);
  8. Тонкие рейки для фиксации полиэтиленовой пленки и крепежные элементы (саморезы, шурупы, гвозди и др.).


Рисунок 3. Примеры чертежей для строительства своими руками Все деревянные элементы будущего каркаса нужно обязательно обработать антисептиком и просушить. Так вы защитите детали от грибков и плесени, которые особенно активно развиваются во влажной среде, и конструкция прослужит гораздо дольше.

Особенности монтажа

Когда все необходимые материалы заготовлены, можно приступать к непосредственному монтажу. В первую очередь нужно правильно выбрать и подготовить участок под будущую теплицу. Желательно выбирать ровную площадку, которая хорошо освещается солнцем в течение всего дня. Почву нужно разровнять и проверить уровнем. Этот этап очень важен, так как на неровном участке постройка будет крениться в сторону и каркас может начать разрушатся.

Сборка конструкции начинается со строительства основы. Для этого заранее подготовленный брус укладывают в каркас, а его углы скрепляют саморезами или болтами. Чтобы проверить точность основания, следует измерить две его диагонали: если их длина совпадает, значит, каркас имеет правильную форму. Далее с помощью строительного уровня нужно проверить точность расположения брусьев. Если все было сделано правильно, нужно вбить колышки на выбранном участке, уложить основание и прикрепить к колышками саморезами. Части колышек, которые выступают над брусом, следует спилить.

Монтаж каркаса проводится в следующей последовательности:

  1. Боковые стены сбивают на ровной поверхности и проверяют их симметричность путем измерения диагоналей. Если все в порядке, на них устанавливают укосы.
  2. Далее боковые стены устанавливают строго вертикально и прикрепляют саморезами к основанию.
  3. Брусья сечением 50 х 75 мм используют для строительства торцевых стен. Стойки устанавливают на расстоянии 70 см друг от друга.
  4. После этого можно приступать к установке окон. Основание оконной рамы должно соответствовать уклону крыши и находится под уклоном в 30 градусов. Из подготовленных брусьев делают 2 окна и устанавливают их на каркасе, используя навесы и фиксаторы. Также необходимо собрать каркас двери.
  5. Далее переходим к монтажу крыши. В теплицах по Митлайдеру северный скат более крутой, чем южный, поэтому стропила северной стороны закрепляют на коньковом брусе, а южного – крепят к балке, которая находится на 45 градусов ниже. В результате по всей длине крыши образуется вентиляционное отверстие.

На завершающем этапе готовый каркас достаточно обшить поликарбонатом или пленкой. Если вы используете поликарбонат, то для его крепления используются специальные саморезы, а пленку можно прибить обычными гвоздями по примеру остекления окон, используя штапики и гвозди (рисунок 4).

Используем профильную трубу

Если в проживаете в регионе с холодным климатом и снежными зимами, двухскатная теплица вам определенно не подходит, так как снег с крыши придется регулярно счищать. Если этого не сделать, под весом снежного пласта каркас может разрушиться. Более выгодной в данном случае будет арочная постройка по Митлайдеру.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
