Описание и преимущества: тепловой насос «Френетта»

Как самостоятельно изготовить такое устройство?

Самым практичным для обогрева жилищ считается модель теплового насоса Френетта, в которой отсутствует вентилятор и внутренний цилиндр. Вместо этого используется множество металлических дисков, которые вращаются внутри прибора. Роль теплоносителя выполняет масло, которое поступает в радиатор, охлаждается и затем возвращается в систему. Работа такого устройства убедительно продемонстрирована в видеоматериале:

Для знающих английский язык может пригодиться такое видео:

Изготовить тепловой насос по принципу Евгения Френетта в домашних условиях не сложно. Для этого понадобится:

• металлический цилиндр;
• стальные диски;
• гайки;
• стальной стержень;
• небольшой электромотор;
• трубы;
• радиатор.

Диаметр стальных дисков должен быть немного меньше диаметра цилиндра, чтобы между стенками корпуса и вращающейся частью был небольшой зазор. Количество дисков и гаек зависит от размеров конструкции. Диски последовательно нанизывают на стальной стержень, разделяя их гайками. Обычно используются гайки, высота которых составляет 6 мм. Цилиндр следует заполнить дисками до верха. На стальной стержень наносят наружную резьбу по всей его длине. В корпусе делают два отверстия для теплоносителя. Через верхнее отверстие разогретое масло будет поступать в радиатор, а снизу оно будет возвращаться в систему для дальнейшего нагрева.

В качестве теплоносителя разработчики устройства рекомендуют использовать жидкое масло, а не воду, поскольку температура кипения такого масла в несколько раз выше. При быстром нагреве вода может превратиться в пар и в системе возникнет избыточное давление, что может привести к повреждению конструкции.

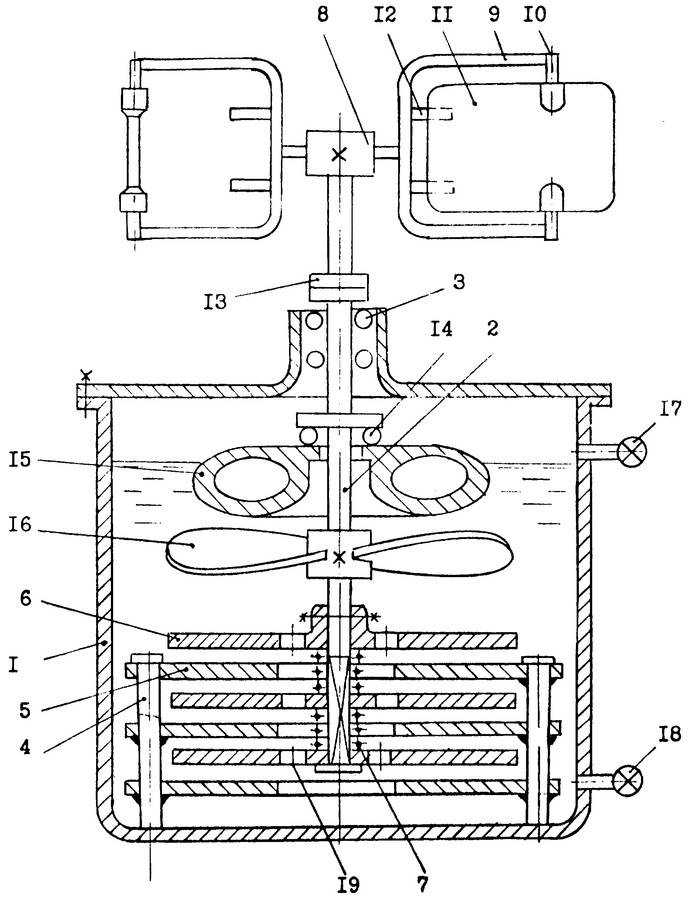

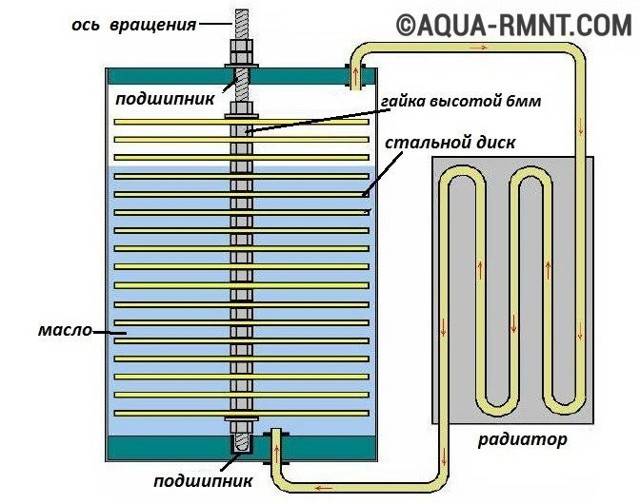

Это примерная схема конструкции теплового насоса Френетта, которую не сложно реализовать с помощью подручных средств и доступных материалов

Для монтажа стержня с резьбой также понадобится подшипник. Что касается электродвигателя, подойдет любая модель, обеспечивающая достаточное количество оборотов, например, рабочий двигатель от старого вентилятора.

Процесс сборки устройства происходит следующим образом:

1. В корпусе проделывают два отверстия для труб отопления.
2. По центру корпуса устанавливают стержень с резьбой.
3. На резьбу навинчивают гайку, ставят диск, навинчивают следующую гайку и т. д.
4. Монтаж дисков продолжают до заполнения корпуса.
5. В систему заливают жидкое масло, например, хлопковое.
6. Корпус закрывают и фиксируют стержень.
7. К отверстиям подводят трубы радиатора отопления.
8. К центральному стержню присоединяют электродвигатель, который обеспечивает вращение.
9. Включают прибор в сеть и проверяют его работу.

Чтобы улучшить работу теплового насоса этого типа и сделать его использование более удобным и экономичным, рекомендуется применить систему автоматического включения-отключения для двигателя. Управляется такая система с помощью термодатчика, который крепят прямо на корпус устройства.

Самостоятельное изготовление устройства

Обзор вариантов устройства насоса Френетта позволяет понять, что принципы его работы с той или иной долей эффективности могут быть использованы в конструкциях различного типа и вида. Основная идея остается прежней: узкое пространство между элементами из металла, заполненное маслом, и вращение с помощью электродвигателя.

На схеме представлен вариант теплового насоса Френетта, который обычно используется для самостоятельного изготовления устройства. Основа конструкции – металлические диски, разделенные гайками (+)

Чтобы изготовить такое устройство надо подготовить необходимые материалы:

• полый цилиндр из металла;
• набор одинаковых стальных дисков с отверстием по центру;
• набор гаек высотой 6 мм;
• стальной стержень с резьбой:
• электродвигатель с удлиненным валом;
• подшипник;
• радиатор отопления;
• соединительные трубы.

Размеры насоса могут быть больше или меньше. Но расстояние между дисками следует выдержать точно – 6 мм. В качестве разделителей используются стандартные гайки, а стальной стержень является центром конструкции.

Его толщина должна соответствовать диаметру гайки. Если стержня с резьбой под рукой не оказалось, ее придется просто нарезать.

Металлические диски для теплового насоса Френетта должны быть чуть меньше диаметра цилиндрического корпуса, чтобы обеспечить свободное вращение и борлее эффективный нагрев теплоносителя

Очевидно, что и отверстие в дисках должно быть таким, чтобы их можно было свободно надеть на осевой стержень. Наружный диаметр дисков должен быть меньше корпуса на несколько миллиметров. Если готовых элементов под рукой не оказалось, диски вырезают самостоятельно из листового металла или поручают эту работу токарю.

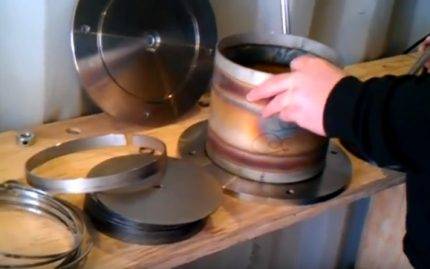

Стальные диски для теплового насоса Френетта можно вырезать в домашних условиях, если в наличии имеется подходящее оборудование

Цилиндрический корпус можно сделать из старой металлической емкости подходящей конфигурации или же сварить из металла. Подойдет и обрезок широкой металлической трубы.

К торцам цилиндра приваривают стенки. Корпус должен быть герметичным, чтобы масло не протекало. В верхнем и нижнем торце корпуса следует сделать дополнительные отверстия: для входа и выхода труб отопления, ведущих к радиатору.

Разумеется, все места соединения труб следует загерметизировать. Для резьбовых соединений используют специальные уплотнители: ФУМ-ленту, лен и т.п. Если решено использовать полипропиленовые трубы, понадобятся специальные фитинги и, возможно, паяльник для монтажа таких труб.

Для работы насоса Френетта высокопроизводительный электродвигатель не нужен. Подойдет устройство, снятое со старой или сломанной бытовой техники, например, с обычного вентилятора.

Чтобы стержень вращался свободно, нужен подходящий подшипник стандартных размеров. Когда все элементы подготовлены, можно начинать сборку устройства. Сначала на нижнюю часть внутри корпуса устанавливают центральную ось с подшипником. Затем на ось навинчивают разделительную гайку, затем надевают диск, снова – гайку, снова – диск и т.д.

Диски с гайками чередуют до тех пор, пока корпус не будет заполнен доверху. Еще на этапе подготовки можно сделать предварительные расчеты по количеству необходимых дисков и гаек.

Нужно к толщине гайки (6 мм) прибавить толщину диска. Высоту корпуса разделить на эту цифру. Полученное число даст сведения о нужном количестве пар “гайка+диск”. Последней устанавливают гайку.

После того, как корпус заполнен этими подвижными элементами, его заполняют жидким маслом. Тип масла значения не имеет, можно взять минеральное, хлопковое, рапсовое или любое другое масло, которое хорошо переносит нагрев и не застывает. После этого конструкцию накрывают верхней крышкой и аккуратно ее заваривают.

К этому моменту трубы радиатора уже обычно присоединены к крышкам. Для удобства во время дальнейшего монтажа и обслуживания устройства на трубах можно поставить два запорных крана. Теперь к валу двигателя нужно присоединить ось теплового насоса.

Систему включают в сеть, проверяют наличие протечек, оценивают характеристики работы устройства.

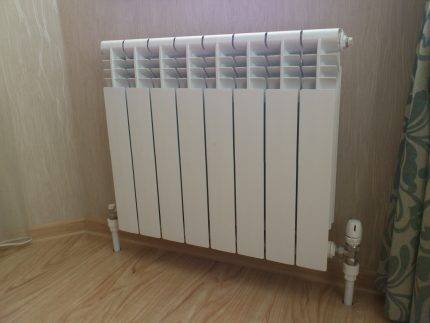

Изготовленный своими руками тепловой насос Френетта можно подключить к обычному чугунному или биметаллическому радиатору, который обеспечит необходимый отопительный эффект

Если все сделано правильно, ось с дисками начнет раскручиваться, разогревая находящееся внутри устройства масло. Горячий теплоноситель станет перемещаться через верхнее отверстие по трубе в радиатор отопления. Остывшее масло будет возвращаться в корпус теплового насоса по нижней трубе для повторного нагрева.

Советы по эксплуатации

Чтобы тепловой насос Френетта, изготовленный своими руками, прослужил как можно дольше, стоит прислушаться к некоторым советам профессионалов.

Итак, что же это за советы:

• в качестве теплоносителя лучше использовать натуральное масло;
• агрегат оснащают термодатчиком, что обеспечит его автономное отключение и включение;
• чтобы снизить стоимость сборки насоса, в качестве силового элемента можно использовать электродвигатель от старых приборов;
• чтобы улучшить эффективность работы насоса, при его конструировании стоит использовать максимальное количество стальных дисков.

Если вы обладаете определенными знаниями в работе таких агрегатов, то со временем определите, какие модификации можно провести для улучшения их работы. Так как речь идет об использовании электричества и масла, не стоит забывать о техники безопасности.

Смотрите видео, в котором опытный пользователь объясняет устройство и особенности эксплуатации теплового насоса Френетта, сделанного своими руками:

Альтернативный вариант кондиционера

Для того чтобы создать прохладу в помещении при отсутствии дорогого устройства, нужно применить мокрое полотенце. Такой кондиционер своими руками может сделать даже школьник. Нужно будет всего лишь намочить полотенце, после чего обвернуть его в бутылку и поставить в то место, где наиболее теплый воздух. Бутылка с полотенцем будет сложить своеобразным испарителем воды, в результате чего воздух будет охлаждаться. Такой принцип очень часто используется в разнообразных вариантах.

К одному из самых популярных методов, как сделать кондиционер самому, можно отнести такой, для которого применяют следующие составляющие:

• стандартный вентилятор.
• бутылка с холодной водой.
• проволока.
• полотенце.
• специальный корпус.

Обычно такого типа самодельный кондиционер для дома изначальноустанавливают в оконном проеме. Работает он по такой технологии: когда вентилятор включен, то воздух направляется в сторону мокрого полотенца, оно должно быть немного опущено в емкость с водой. Для того чтобы можно было регулировать поток воздуха, нужно будет оборудовать устройство с определенным фильтром воздуха.

Если вы хотите иметь возможность установки разных режимов температур, то следует иметь лампу. Ее нужно будет встроить в режим переключения вентилятора, после чего сможете иметь переключатель температуры.

Рекомендации по использованию прибора

Стоит отметить, что вариации насоса Евгения Френетта с использованием воды в качестве теплоносителя все же существуют. Но обычно это большие промышленные модели, которые используются на специализированных предприятиях.

Работа таких устройств строго контролируется с помощью специальных приборов. Обеспечить подобный уровень безопасности в домашних условиях практически невозможно.

Общая схема промышленного теплогенератора, разработанного хабаровскими учеными: 1 — емкость; 2 — входной патрубок; 3 — выходной патрубок; 4 — водонагреватель; 5 — подшипниковый вал. В качестве теплоносителя используется вода

Самая популярная версия насоса Френетта, в котором в качестве теплоносителя используется вода, а не масло, это устройство, разработанное учеными из Хабаровска: Назыровой Натальей Ивановной, Леоновым Михаилом Павловичем и Сярг Александром Васильевичем. В этой грибовидной конструкции вода специально доводится до кипения и превращается в пар.

Затем используется реактивная сила пара, чтобы повысить скорость перемещения жидкого теплоносителя по каналам насоса до 135 м/мин. В результате затраты энергии на перемещение теплоносителя минимальны, а отдача в виде тепловой энергии очень высокая.

Однако такой агрегат должен быть исключительно прочным, и его работу следует постоянно контролировать, чтобы избежать аварии.

Что же делать, если с помощью насоса Френетта предполагается организовать обогрев большого помещения или целого дома? Вода – традиционный теплоноситель, большинство отопительных систем рассчитаны именно на него. Да и заполнение целой отопительной системы подходящим жидким маслом может оказаться делом затратным.

Решается этот вопрос очень просто. Нужно дополнительно соорудить обычный теплообменник, в котором разогретое масло будет обогревать воду, циркулирующую по отопительной системе. Некоторое количество тепла будет при этом потеряно, но общий эффект останется достаточно ощутимым.

Тепловой насос Френетта можно успешно использовать в сочетании с системами водяного теплого пола. Но вместо воды в трубы нужно залить жидкое масло

Интересной идеей может стать использование насоса Френетта в сочетании с системой теплого пола. Теплоноситель при этом пускают по узким пластиковым трубам, уложенным в бетонную стяжку.

Функционирует такая система обогрева так же, как и обычный водяной теплый пол. Разумеется, проект этого типа можно реализовать только в частном доме, поскольку для высотных многоквартирных домов разрешается использовать исключительно электрический теплый пол.

Практичный и удобный способ применения такого прибора – отопление небольшого помещения: гаража, сарая, мастерской и т.п. Насос Френетта позволяет эффективно и быстро решить проблему автономного отопления в таких местах.

Затраты электроэнергии для его работы невелики по сравнению с получаемым при этом тепловым эффектом, а соорудить такой агрегат не сложно из самых простых материалов.

Экономный вариант насоса Френетта своими руками

Тепловой насос Френетта вырабатывает тепло с помощью силы трения. Современная конструкция насоса претерпела множество изменений и модификаций, однако принцип работы остался прежним — выработка тепла путем трения. Рядовые модели представляют собой два сосуда, которые помещаются внутрь друг друга. Внешний резервуар заполняется маслом, а внутренний подключается к электродвигателю. Вал двигается с высокой скоростью, вследствие чего возникает трение, а из-за трения — тепло. Масло нагревается до высоких температур, которых оказывается достаточно для обогрева помещения и даже для подключения насоса к системе теплого пола.

Виды насосов

С течением времени выгодность геотермального теплового насоса для отопления дома, несмотря на высокие цены , становится все более очевидной из-за постоянного роста стоимости топлива. Правильно подобранный и качественно смонтированный ГТН обеспечивает теплом вне зависимости от времени года и рыночных колебаний стоимости энергоносителей.

Существует несколько вариантов монтажа внешнего коллектора, что позволяет адаптировать тепловой насос к конкретным условиям прилегающего к дому земельного участка:

1. Трубы укладываются в траншеи на глубину ниже уровня промерзания почвы. На юге России земля замерзает максимум на 0,5 м, поэтому проще снять грейдером полностью слой земли на монтажном участке, уложить коллектор, а затем засыпать экскаватором котлован.
2. Если вблизи дома есть водоем на расстоянии не более 100 м, то применяют самый экономичный и эффективный вариант — трубы укладывают под воду на глубину от 3 метров и более.
3. Сухие песчаные грунты не дадут достаточного теплового потока, поэтому применяют бурение скважин глубиной до 50 метров, чтобы достичь водоносного слоя. В скважины опускают трубы.
4. Если вода из скважины хорошего качества, то достаточно пробурить только две: одна — для забора грунтовых вод, а вторая — для слива обратно в водоносный слой.

Сливную скважину пробурите на расстоянии 20 метров от заборной и ниже по течению водоносного слоя.

Тип вода-вода

Относительно недорогую разновидность ГТН типа вода-вода рекомендуется использовать, когда рядом находится озеро, пруд, река или море. Эффективность такой системы достигается за счет максимальной величины конвективного теплообмена между внешней средой и теплоносителем, который циркулирует в трубах коллектора. Экономия получается за счет простоты монтажа. Бухты расстилают на поверхности воды, затем к трубам крепят грузы и затапливают систему на глубину 3 метра и более.

Если поблизости нет водоема, то можно применить вариант с разомкнутым коллектором. В этом случае используется энергетический потенциал грунтовых вод хорошего качества. Тогда системе и насосу не угрожает заиливание, отложение солей жесткости, ускоренная коррозия. Из одной скважины берут воду, прокачивают через теплообменник ГТН, а затем сливают в другую, которая должна располагаться на расстоянии 15—20 метров.

Если пробуренная скважина быстро заиливается или вода содержит много солей жесткости, тогда стабильную работу ГТН обеспечивается бурением большего количества скважин. В них опускают петли герметичного внешнего контура. Затем в скважины заливают тампонаж из глинисто-песчаной смеси.

Тип грунт-вода

Когда рядом с домом нет водоема и нет возможности пробурить скважины, тогда трубы укладывают горизонтально ниже глубины промерзания грунта. Если подпочвенные воды залегают близко к поверхности, то эффективность системы грунт-вода практически такая же, как у ГТН типа вода-вода, так как принцип работы тот же. На юге России величина промерзания грунта менее 0,75 м, поэтому роют котлован глубиной 1 метр, раскладывают трубы внешнего контура, а затем засыпают. В северных регионах почва замерзает глубже, поэтому экономичнее рыть параллельные траншеи.

Принцип действия и устройство агрегата: реально высокий кпд

С внедрением в нашу жизнь технологий по сбережению энергии отопление помещений выгоднее организовать посредством внедрения альтернативных источников. Едва ли кто станет спорить с тем, что электрическая энергия на данный момент не только эффективнейший, но и популярнейший энергоноситель для всевозможных нагревателей, однако не самый дешевый и экономичный.

Решить проблему был призван генератор тепла, коэффициент полезного действия которого в большинстве своем превышает сто процентов. Эта интересная разработка носит название тепловой насос Френетта в честь автора, американца Евгения Френетта, который в 70-х прошлого столетия запатентовал свое изобретение и предложил на обозрение просвещенному миру схему шикарной установки. Самодельный тепловой насос своими руками на основе этой схемы вырабатывает практически в десять раз больше тепла от объема потребляемого электричества. С течением времени конструкция насоса претерпевала некоторые изменения, в том числе и сам изобретатель сумел предложить миру несколько модифицированных устройств того же направления. На данный момент в сфере инноваций тепловых агрегатов значится свыше десятка похожих моделей.

Если у домовладельца есть в арсенале тепловой генератор, отопление дома на высоком уровне обеспечено. Принцип работы этого аппарата зиждется на использовании в деле обычного физического трения, но трения интенсивного, благодаря чему теплоноситель нагревается. Устройство теплогенератора составляют два цилиндра: один с большим диаметром, другой с меньшим. Меньший из них помещают в больший цилиндр, а в зазор между ними заливается масло.

Компактный цилиндр подключается с обеих сторон. С одной к нему подсоединяют электромотор, под действием которого он начинает вращаться и, согласно физическому явлению, нагревает масло до высокой температуры, а с другой – непосредственно к кулеру – помощнику в равномерном распределении тепла по замкнутому пространству. Оптимизируют деятельность техники термостаты, а также то, что цилиндры размещаются непосредственно в самом корпусе со специальными отверстиями.

На самом деле тепловой насос Френетта хоть и может использоваться для различных целей, о которых будет упомянуто ниже, но главное его предназначение – это обогрев жилищных помещений, что его отличает от прочих тепловых насосов. Функционирование агрегата Фернетта базируется на трении, а остальные тепловые насосы преобразуют энергию с низким потенциалом в более высокий.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

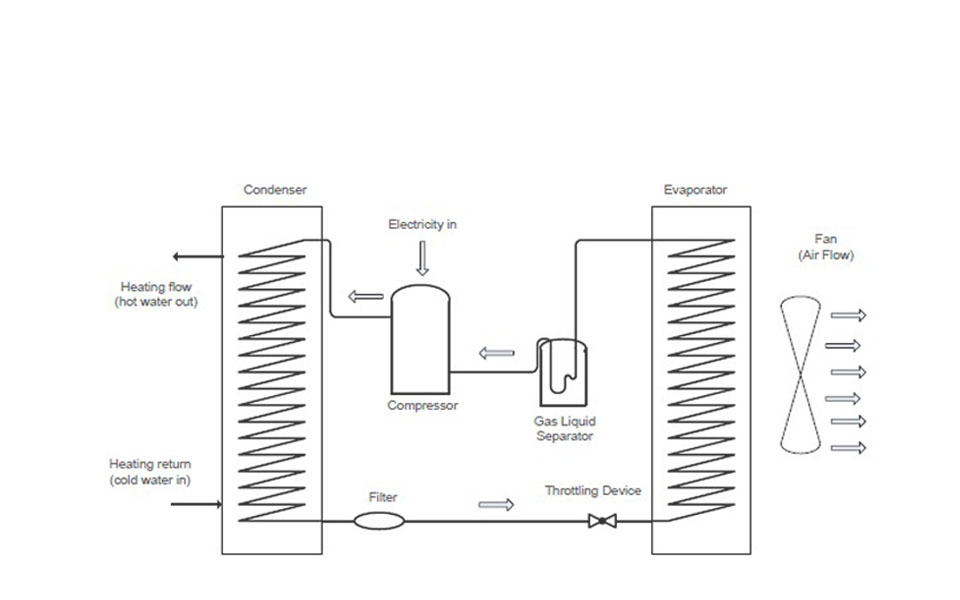

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

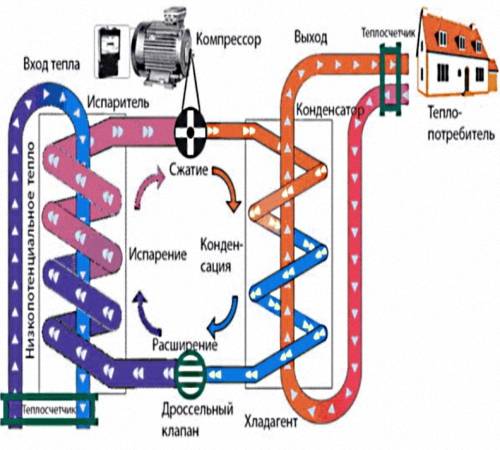

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным – горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Все подробности про изготовление вихревых теплогенераторов своими руками

Написано 21 января 2018от generator-prosto. Нет комментариев

С каждым годом подорожание отопления заставляет искать более дешевые способы обогрева жилой площади в холодную пору года. Особенно это относится к тем домам и квартирам, которые имеют большую квадратуру. Одним из таких способов экономии является вихревой теплогенератор своими руками. Он имеет массу преимуществ, а также позволяет экономить на создании. Простота конструкции не затруднит его сбор даже у новичков. Далее рассмотрим преимущества такого способа отопления, а также попытаемся составить план-схему по сбору теплогенератора своими руками.

7 Заводские модели
8 Купить или смастерить?

Достоинства установки

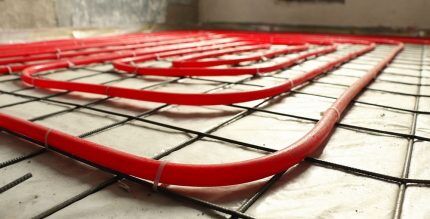

Теплонасос Френетта можно подключить к системе теплых полов

Теплонасосы Френетта, по сравнению с другими агрегатами такого типа, пользуются особой популярностью. Установка широко используется в отопительных системах.

Также насос может подключаться к современным системам теплого пола.

Такое широкое использование теплового насоса объясняется тем, что он имеет много преимуществ, по сравнению с другими агрегатами.

К ним можно отнести:

• высокая продуктивность;
• экономичность;
• возможность функционировать в автоматическом режиме;
• многофункциональность насоса;
• легкая настройка под те или иные потребности;
• компактные размеры;
• бесшумная работа и многое другое.

Внесение новых модификаций в конструкцию насоса приводит к улучшению его технических характеристик.

Тепловые насосы Френетта широко используются в различных сферах. Чаще всего их устанавливают в загородных домах. Немаловажным преимуществом агрегата является то, что его можно собрать своими руками.

Принцип действия

Основой работы теплогенераторов является преобразование механической энергии в кинетическую, а затем – в тепловую.

Еще в начале ХХ столетия Жозеф Ранк обнаружил сепарацию вихревой струи воздуха на холодную и горячую фракции. В середине прошлого века немецкий изобретатель Хилшем модернизировал устройство вихревой трубы. Спустя немного времени, русский ученый А. Меркулов запустил в трубу Ранке вместо воздуха воду. На выходе температура воды значительно повысилась. Именно этот принцип лежит в основе работы всех теплогенераторов.

Проходя через водяной вихрь, вода образует множество воздушных пузырьков. Под воздействием давления жидкости пузырьки разрушаются. Вследствие этого освобождается какая-то часть энергии. Происходит нагрев воды. Этот процесс получил название кавитация. На принципе кавитации рассчитывается работа всех вихревых теплогенераторов. Генератор такого типа называется «кавитационный».

Варианты конструкции насоса Френетта

Евгений Френетт не только изобрел устройство, названное его именем, но и неоднократно его усовершенствовал, придумывая все новые, более эффективные варианты прибора. В самом первом насосе, который изобретатель запатентовал в 1977 году, были использованы только два цилиндра: наружный и внутренний. Полый наружный цилиндр был больше диаметром и находился в статичном состоянии. Диаметр внутреннего цилиндра при этом был немного меньше, чем размеры полости наружного цилиндра.

Это схема самого первого варианта теплового насоса Френетта. Вращающийся вал расположен горизонтально, теплоноситель помещен в узкое пространство между двумя рабочими цилиндрами

В получившееся узкое пространство между стенками двух цилиндров изобретатель залил жидкое масло. Разумеется, та часть конструкции, в которой находился этот жидкий теплоноситель, была тщательно заделана, чтобы не допустить протечек масла.

Внутренний цилиндр соединяют с валом электродвигателя таким образом, чтобы обеспечить его быстрое вращение относительно неподвижного большого цилиндра. На противоположном торце конструкции был помещен вентилятор с крыльчаткой. Во время работы масло разогревалось и передавало тепло воздуху, окружающему устройство. Вентилятор позволял быстро распространить теплый воздух по всему объему помещения.

Поскольку нагревалась эта конструкция довольно, ради удобного и безопасного использования конструкция была спрятана в защитный корпус. Разумеется, в корпусе были сделаны отверстия для циркуляции воздуха. Полезным дополнением к конструкции стал термостат, с помощью которого работу насоса Френетта можно было автоматизировать до некоторой степени.

Центральная ось в такой модели теплового насоса расположена вертикально. Двигатель находится внизу, затем установлены вложенные друг в друга цилиндры, а сверху находится вентилятор. Позднее появилась модель с горизонтальным расположением центральной оси.

Модель теплового насоса Френетта с горизонтально ориентированным вращающимся валом была использована вместе с радиатором отопления, внутри которого циркулировало нагретое масло

Именно такое устройство впервые было использовано в сочетании не с вентилятором, а с радиатором отопления. Двигатель помещен сбоку, а вал ротора проходит через вращающийся барабан и выходит наружу. В устройстве этого типа вентилятор отсутствует. Теплоноситель из насоса по трубам перемещается в радиатор. Подобным же образом нагретое масло можно вывести и на другой теплообменник или же прямо в трубы отопления.

Позднее конструкция теплового насоса френетта была существенно изменена. Вал ротора по-прежнему остался в горизонтальном положении, а вот внутренняя часть была сделана из двух вращающихся барабанов и помещенной между ними крыльчатки. В качестве теплоносителя здесь снова используется жидкое масло.

В этом варианте теплового насоса Френетта два цилидра вращаются рядом, они разделены крыльчаткой особой конструкции из очень прочного металла

При вращении этой конструкции масло дополнительно нагревается, поскольку проходит через специальные отверстия, сделанные в крыльчатке, а затем проникает в узкую полость между стенками корпуса насоса и его ротором. Таким образом, эффективность насоса Френетта была существенно повышена.

По краям крыльчатки для теплового насоса Френетта сделаны небольшие отверстия. Теплоноситель быстро и эффективно нагревается, проходя через них

Однако стоит отметить, что для изготовления в домашних условиях этот тип насоса не слишком подходит. Для начала понадобится найти достоверные чертежи или рассчитать конструкцию самостоятельно, а это под силу только опытному инженеру. Затем понадобится найти особую крыльчатку с отверстиями подходящего размера. Этот элемент теплового насоса работает при повышенных нагрузках, поэтому он должен быть выполнен из очень прочных материалов.

Принцип действия теплового насосоа Френетта

В устройство данного теплового насоса входит ротор, статор, вал и лопастный вентилятор. Работа основывается на действии двух цилиндров – а именно, статора и ротора. Большой цилиндр – это статор, он пустой внутри. Ротор отличен меньшим объемом, он вставляется в статор. Масло заливают в большой цилиндр, оно нагревается под верчением малого цилиндра.

На подключенном валу есть лопастный вентилятор, благодаря этому ротор движется. Вентилятор помогает нагретому воздуху попадать в помещение, то есть выполняется функция обогрева. Но это простейшая модель, через какое-то время ученый ее усовершенствовал. В такой модели уже нет внутреннего цилиндра, он заменен стальными дисками.

Чем так хорош тепловой насос «Френетта»:

• Нет теплообменника;
• Энергия нагревания имеет большую мощность;
• Циркуляция носителя тепла осуществляется в закрытой системе;
• Большая часть насоса в форме контура, что помогает формированию вакуумных зон и температурному повышению.

Насос насосу рознь. Прежде всего, они могут быть промышленные и частные. Последние используются для обогрева дома или не очень больших помещений.

Выводы и полезное видео по теме

Интересный вариант насоса Френетта представлен в этом видеоматериале:

К сожалению, насос Френетта не нашел широкого признания в сфере отопления. Такое устройство промышленного изготовления для бытовых нужд сложно найти в магазинах техники для дома. Но немало народных умельцев успешно использовали наработки этого ученого и применили их в своих жилищах, банях, гаражах и т.п.

Возможно именно вы являетесь тем самым самоделкиным, которому удалось воплотить идею Френетта? Пожалуйста, поделитесь своим опытом — оставляете комментарии к статье и добавляете фото своих изделий. Форма для связи расположена ниже.
