Теплый пол на балконе: 5 этапов работ

Подробнее о различных видах теплого пола на балконе

Отопление балкона теплым полом — лучший на сегодняшний день вариант. У каждой системы есть свои неоспоримые преимущества. При выборе отталкиваться стоит от индивидуальных особенностей и условий вашего жилого помещения.

Для начала давайте рассмотрим основные отличия лоджии от балкона. Многие считают эти два понятия тождественными, но такое мнение ошибочно.

  1. Балкон представляет собой железобетонную плиту небольшого размера, выходящую за пределы фасада дома. Удерживается она исключительно за счет своей физической прочности, которая, конечно, не безгранична. В соответствии с нормами ГОСТ несущая способность балкона составляет около 200 кг/м².
  2. Примерная площадь стандартного балкона в хрущевке равна 3 м2. Результаты несложных подсчетов показывают, что максимальный вес, с которым может справиться конструкция, около 600 кг. И это без учета естественного износа плиты, а данный показатель очень важен, поскольку таким домам уже больше 50 лет.
  3. Далее. Систему водяного теплого пола здесь нельзя использовать, поскольку только одна бетонная стяжка толщиной около 50 мм весит более 300 кг. Добавим к этому массу ограждения, утепления и оконного блока, и балкон становится без преувеличения опасным для жизни. Соответственно, для квартиры-хрущевки или «брежневки» оптимален или кабельный, или инфракрасный теплый пол на балконе.
  4. С лоджиями все гораздо лучше. Несущая плита здесь установлена на двух надежных подпорках с торцов. Эта, на первый взгляд, незначительная деталь, повышает несущую способность лоджии минимум в 3 раза. То есть конструкция прочная. Следовательно, установить на ней можно любой вид теплого пола — на ваш вкус.

Водяной теплый пол на балконе, работающий от центральной отопительной системы, многим кажется лучшим вариантом. Казалось бы, простой монтаж, удобная эксплуатация, а оплата как за стандартную батарею. Но на деле не всё так радужно.

  • Прежде всего, система не является автономной. То есть до наступления отопительного сезона на балконе или лоджии будет холодно.
  • По нормам температура теплоносителя в трубах водяной системы теплого пола не может быть больше 40 ⁰С. Если данное значение будет превышено, вы не сможете чувствовать себя комфортно. В соответствии с теми же правилами температура подачи теплового носителя в радиаторы высотных домов не может быть меньше 70 ⁰С, и в ряде субъектов России это правило строго соблюдают. Следовательно, если врезаться в общую систему, то теплый пол на утепленном балконе станет нерегулируемым и к тому же горячим.
  • Есть закон, запрещающий самовольно подключать систему «теплый пол» к центральной отопительной сети. В России его, безусловно, можно обойти, но вы наверняка понимаете, что такое разрешение влетит в копеечку. Если у вас есть желание добиться поставленной цели, попытайтесь. Но на практике такое разрешение получают единицы. В основном устанавливают электрические нагреватели, для которых дополнительные согласования не нужны.

Электрические теплые полы имеют свои нюансы и особенности:

  • Владельцам, желающим выполнить стяжку или уложить на пол кафель, лучше сделать выбор в пользу электрического кабеля.
  • Если нужно сделать теплый пол самостоятельно, срочно и без лишней пыли, то есть без стяжек и заливок, лучше выбрать инфракрасный пленочный вариант. Он еще и меньше всего весит.

При выборе теплого пола для балкона следует учитывать все нюансы разных систем, а также еще ряд факторов.

Выбор подходящей системы подогрева пола на балконе

Как только дело подходит к ремонту балкона, у хозяина возникает вопрос, какой системой теплых полов воспользоваться. Сегодня выделяют 3 основных вида данного отопления:

  1. Первый по популярности — «Теплый водяной пол на балконе». Эта система имеет приемлемую стоимость и легко монтируется, чем и привлекает клиентов. Суть работы заключается в закладке труб в стяжку, по которым циркулирует горячая вода с центральной системы отопления.
  2. Второй по популярности «Электрический теплый пол», его цена чуть выше водяного, но по эффективности они идентичные. В качестве теплоносителя выступает кабель, который нагреваемся засечет внутреннего сопротивления.
  3. Последней и самой новой системой является «Пленочный инфракрасный теплый пол», хоть он работает за счет электроэнергии, принцип работы у него другой. Полиэстеровая пленка наполняется карбоновой пастой, которая в свою очередь излучает инфракрасные лучи. Они прогревают все, что встречается у них на пути. Действие происходит наподобие солнечным лучам.

Внимание! В случает когда балкон стоит на железобетонной плите и имеет бетонное основание, укладывать трубы отопления нужно непосредственно в стяжке.

Устройство теплого пола с применением централизованного отопления

Водяной теплый пол имеет множество достоинств, в число которых входит высокая эффективность, экономность и надежность. Для обеспечения работы данной системы не нужно использовать электричество. Достаточно лишь подключить трубки внутри конструкции к централизованному отоплению или котлу (газовому, электрическому или любому другому).


Температура теплоносителя в системе центрального отопления может превышать 90С

Водяной теплый пол стоит достаточно дешево, но его устройство для некоторых может оказаться сложным. Во время монтажа нужно четко следовать рекомендациям специалистов, чтобы создать эффективную и долговечную систему. Водяной тип напольного отопления устанавливается следующим способом:

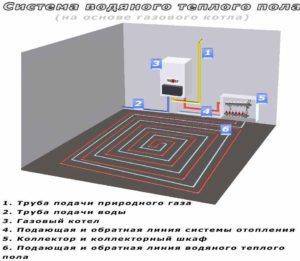

Система водяного теплого пола

Производится подготовка основания под монтаж водяной системы для устройства напольного отопления. Для этого нужно устранить любые дефекты на поверхности при помощи цементно-песчаного раствора.
Необходимо застелить гидроизоляцию и теплоизоляцию. Чтобы водяной тип отопления работал более эффективно, рекомендуют использовать утеплитель с фольгированным покрытием. Оно позволит отразить все тепловое излучение в помещение.
Производится укладка армирующей сетки, которая не только увеличит прочность стяжки, а и позволит зафиксировать водяной контур.
Укладка трубопроводов производится в форме змейки, спирали, чтобы между соседними витками было расстояние около 10-15 см

Важно следить за целостностью контура. Недопустимо образование перегибов, которые будут препятствовать нормальной циркуляции теплоносителя

Крепление трубок нужно производить при помощи специальных хомутов с шагом до 1 м.

На концы трубопровода, которые будут выходить из конструкции, нужно установить гофрированный шланг. Он позволит получить эффективную защиту от повреждений и других негативных факторов.
Полученный водяной контур нужно подключить к коллектору. Он позволит произвести регулировку работы системы и повысить ее продуктивность.
После установки трубопроводов необходимо запустить теплоноситель. При этом давление в системе должно превышать эксплуатационное на 1,5 раза. В таком виде водяной контур должен находиться около суток. За это время не должно быть никаких протечек, которые сигнализируют о неисправности системы.

После успешного тестирования теплого пола производят заливку стяжки с последующей укладкой подходящего напольного покрытия.

Выбор системы теплого пола для балкона

Учитывая тот факт, что балкон является помещением с существенными колебаниями температурного режима, уровня влажности и других климатических показателей, выбор типа системы теплого пола осуществляется из следующих видов полов:

  • Электрический инфракрасный пол;
  • Электрический кабельный теплый пол;
  • Водяной теплый пол.

Эти типы отличаются простотой в эксплуатации, их монтаж и укладка не требуют специального оборудования, что позволяет сделать теплый пол на балконе своими руками при наличии некоторого опыта ремонтных работ.

Читать также: Как получить разрешение на теплый пол в квартире

Следует отметить, что на балконе также можно сделать монтаж стержневого типа теплого пола, однако, учитывая уровень сложности работ, а также особенности этого источника отопления, подобный вариант будет нерационален.

Инфракрасный тип теплого пола может по праву считаться оптимальным решением для обеспечения отопления балкона. Основными его преимуществами являются:

  • Несложный монтаж. Укладка этого типа теплого пола может быть осуществлена одним человеком, а подключение отдельных элементов и составляющих не требует каких-либо глубоких знаний в электрике;
  • Низкий уровень энергопотребления;
  • Относительно невысокая стоимость.

Читать также: Теплый потолок: инфракрасная пленка для потолочного отопления

Водяной тип теплого пола во многом зависит от центрального отопления в том случае, когда речь идет о непосредственном подключении к нему. Но подключение к центральному отоплению потребует получения разрешения. Однако, при наличии автономного источника отопления, который обслуживает водяные полы, такой тип обогрева полов также будет эффективен и уместен на балконе квартиры.

Не менее важно правильно выбрать финальное напольное покрытие. Теплый пол на балконе должен обеспечивать равномерный прогрев воздуха в этом помещении, что достигается обустройством монолитного напольного покрытия

Водяные теплые полы лучше всего комбинируются с керамической плиткой. Благодаря своим качествам, плитку используют в качестве составляющих монолитного теплового экрана, который равномерно прогревает комнату.

Читать также: Теплый пол под плитку водяной: устройство и укладка

Электрический теплый пол может предполагать такой вид напольного покрытия, как ламинат. Однако, следует выбирать ламинатную доску, которая рассчитана на использование совместно с теплым полом. Такой ламинат маркируется специальными знаками. Водяной теплый пол, в отличие от электрического, имеет более продолжительный срок службы и не требует ремонта или замены каких-либо частей. Электрический же тип обогрева, точнее, его отдельные элементы, могут повредиться или перегореть, что потребует их замены или ремонта. Именно в этом случае ламинат под теплый пол обеспечивает свободный доступ к деталям или узлам электрического теплого пола.

Монтаж инфракрасного теплого пола

Устанавливать пленочный теплый пол на балконе мы будем при помощи специальных комплектов, согласно площади балкона. В нём уже будут включены:

  • Нагревательная плёнка.
  • Терморегулятор с термодатчиком.
  • Комплект проводов.
  • Битумная изоляция.

Настилая плёнку, соблюдайте следующие условия:

  • Расстояние до стен должно быть 5-7 см.
  • Токоведущие шины располагайте с одной стороны.
  • Разрезать плёнку можно только в указанных местах.
  • Матовая сторона должна быть обращена вверх.
  • Между полосами оставляйте расстояние 1-2 см.

Термодатчик укладывается так же, как и в кабельных полах. Следите, чтобы конец гофротрубы находился между нагревательными элементами! Подключение кабелей питания к плёнке проводят согласно инструкции. Сначала ножом разъединяют слои плёнки, затем запрессовывают там контакт, и в последнюю очередь подключают провода. Каждая контактная группа закрывается битумным изолятором.

Провода подводятся к проштробленной канавке в стене. Так как стяжки не будет, то для маскировки проводов, можно в теплоизоляторе вырезать канавку, глубиной 4-5 мм.

Подключение проводят согласно инструкции, к соответствующим разъёмам. Затем проверяют работоспособность, по аналогии с кабельным теплым полом.

После проверки, полы накрывают толстой полиэтиленовой плёнкой. Она служит гидроизолятором от возможного попадания воды во время влажной уборки. Плёнку укладывают внахлёст 15-20 см, а стыки проклеивают скотчем.

На такие полы можно стелить ламинат и паркет. А для мягких покрытий, как-то: линолеум и ковролин, сверху надо положить фанеру, толщиной 6-8 мм. При этом листы фанеры фиксируются только между собой, при помощи армированного скотча.

Чем балкон отличается от лоджии

Нет четкого понятия, чем та или иная система подогрева лучше, каждая из них хороша и имеет свою специфику. Нужно знать, что между балконом и лоджией есть серьезные различия, и что вид теплого пола подбирается под конкретные условия.

Слева — балкон, справа — лоджия. Разница очевидна

Отличие лоджии от балкона:

  1. Балкон представляет собой железобетонную плиту, которая выдвинута за пределы фасада здания. Она не имеет дополнительных креплений и держится только за счет своей прочности. В соответствии с нормами ГОСТ, несущая способность балкона должна иметь порядка 200 кг/м².

Средняя площадь балкона в хрущевках составляет от 2.5 до 3м², применив не сложные математические расчеты, можно увидеть, что максимум, который можно загрузить на балкон равен 600 кг

Если принять во внимание естественный износ балкона, то результат будет еще ниже

Расчёты показывают, что устанавливать водяной теплый пол на балконе в хрущевку, не разумно. Данная система подогрева предусматривает 50 мм бетонной стяжки, которая будет весить более 300 кг, а если учесть вес остальных материалов для отделки, то пребывание на балконе уже будет не безопасным. Касательно подобных квартир, выбор нужно делать между электрической и пленочной системами подогрева.

  1. В отличие от балкона, лоджия имеет две надежные опоры, которые обеспечивают прочность плиты перекрытия. Следовательно несущая способность увеличивается в несколько раз. Имея такой значительный запас прочности, водяной теплый пол на лоджии, станет самым оптимальным вариантом.

Чем можно отапливать балкон

Обогреть помещение, которое мы оборудуем на балконе, можно с помощью:

  • вывода центрального отопления;
  • оборудования теплого пола;
  • установки инфракрасного обогревателя;
  • наличия электрического обогревателя;
  • размещения масляных батарей.

Коротко о центральном отоплении

Отопление балкона от центрального отопления – вполне выгодный способ с расчетом на длительную перспективу. В нем прельщает надежность и проверенность годами. Но оно имеет и минусы. Тепло будет  поступать только с началом отопительного сезона. К тому же этот способ влечет за собой довольно много хлопот, так как для его оборудования обязательно требуется разрешение БТИ.

Помните: ни в коем случае нельзя на балконе устанавливать дополнительные радиаторы с подключением их к центральному отоплению. Это связано прежде всего с тем, что из-за несанкционированного подключения ваши соседи будут недополучать тепло. Но если вашу заявку БТИ рассмотрело и одобрило, то можете смело монтировать теплый пол на балконе от центрального отопления:

  1. Для начала специалисты советуют оклеить ту часть стены, где будет находиться батарея, фольгой. Она станет отражателем тепла. Так будет лучше прогреваться помещение, а тепло не уйдет на улицу.
  2. После этого необходимо из организации, которая занимается подачей тепла, вызвать специалиста, чтобы он перекрыл общий стояк.
  3. Затем в стене просверливаются отверстия под трубы. Вместо труб специалисты советуют воспользоваться пластико-алюминиевым шлангом. Потом на него монтируется тройник с вентилем.
  4. Далее устанавливаются батареи отопления. Для этого необходимо на стене закрепить два кронштейна, которые будут удерживать радиаторы за верхнюю часть, и один кронштейн внизу для того, чтобы держать батарею внизу.

Только по окончании всех этих работ батареи подключаются к центральному отоплению

Особое внимание необходимо обратить на то, чтобы в системе не образовалась воздушная пробка

Теплый пол – прекрасная альтернатива

Более экономным вариантом считается оборудование теплых полов, так как их установка обойдется дешевле. Они бывают электрическими и водяными. Принцип работы прост: воздух нагревается и поднимается верх. Благодаря этому в помещении поддерживается нужный температурный режим.

Установка водяного пола на балконе

Установка водяного пола

  1. Для начала необходимо сделать врезку тройников на подаче и обратке, когда будут выполняться работы по замене труб. А также обязательно смонтируйте запорную арматуру (вентиля) для того, чтобы была возможность при необходимости перекрыть подачу теплой воды.
  2. Далее выполняется на полу укладка бетонной стяжки. Её основание в обязательном порядке выравнивается.
  3. После этого укладывается изоляционный материал.
  4. Теперь начинается укладка пластиковых труб, которые являются основой теплого пола. Их кладут змейкой. Изгиб должен быть небольшой. Расстояние между трубами – незначительное.
  5. Дальше проводят подключение пластиковых труб к системе подачи горячей воды.
  6. Заключительный этап – укладка бетонной стяжки на основу.

Для бетонной стяжки можно использовать различные материалы: специальные строительные смеси либо обычный цементный раствор (старый проверенный способ).

Во время укладки водяного пола нужно помнить несколько обязательных для выполнения правил:

  1. Если основным полом будет плитка или ламинат, то толщина стяжки должна быть небольшой.
  2. Для водяного пола необходимо приобретать только качественные материалы с длительным сроком службы, так как устранение неполадок потом обойдется в значительную сумму.
  3. Система «теплый пол» монтируется из цельной трубы. Никаких стыков под стяжкой не должно быть. Поэтому перед закупкой материалов проведите тщательные замеры.
  4. Во избежание засорений защитите концы труб.
  5. Обязательно необходимо провести остекление балкона, на котором планируется монтаж теплых полов.
  6. После окончания всех работ необходимо подождать несколько дней до полного высыхания всех бетонных смесей. Ни в коем случае не используйте непосредственный источник подачи тепла в систему «теплый пол» для ускорения процесса сушки. Но обязательно регулярно проветривайте помещение от лишней влаги, которая будет образовываться во время высыхания.

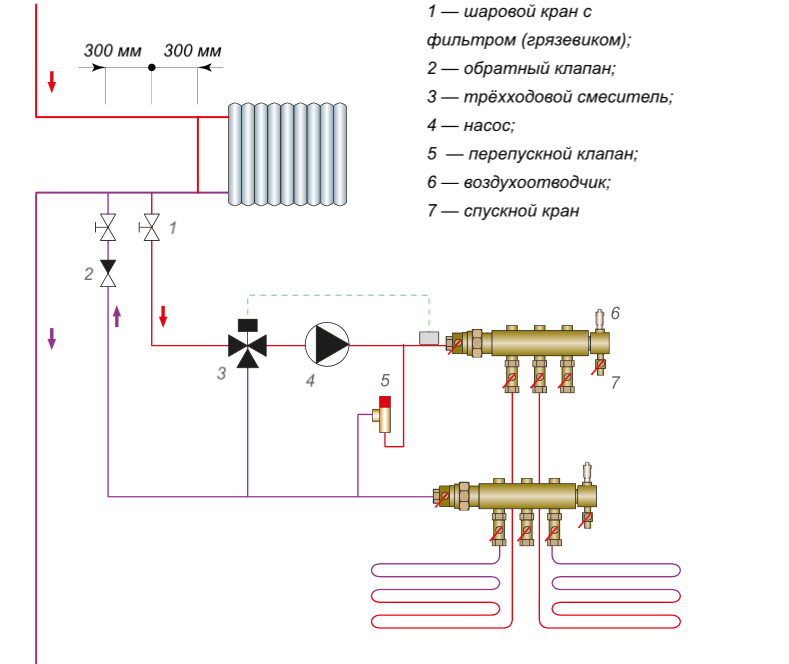

Подключение отопления

Теплый пол смонтирован, стяжка полностью высохла, теперь можно подключиться к центральному отоплению и проверить результат выполненного монтажа. Если система центрального отопления уже работает, то для начала работы вашего пола достаточно открыть вентили. Несколько минут – и вы можете почувствовать приятное тепло под своими ногами.

Монтаж пленочного пола

Установка теплого пола на балконе в случае с инфракрасным отоплением выполняется по довольно простой схеме. Первым делом подготавливается основание, на которое нужно положить любой теплоотражающий материал. Что интересно, на этом подготовительные работы заканчиваются, то есть установка уже упрощена.

Перед тем, как уложить электрический теплый пол на балконе, нужно обязательно разобраться с приложенной инструкцией: продукция разных производителей может отличаться друг от друга. Установленные пленочные полосы стоит закрепить малярным скотчем, чтобы они не двигались при монтаже напольного покрытия.

Греющий электрический кабель

Элемент нагрева в электрическом кабельном полу — двужильный экранированный кабель 5 мм, а управление системой производится через регулятор. Устройство функционирует от напряжения 220 Вт, оно нагревает поверхность от +25 до +32 градусов.

Провод кладётся в бетонный раствор или смесь плиточного клея, хотя возможна укладка «сухим» способом.

Достоинства греющего кабеля:

  • размер электромагнитного поля, исходящий от системы, небольшой и не опасен для человека;
  • так как в конструкции используются жилы малой мощности, то срок службы значительно увеличивается;
  • наличие экранированной плёнки обеспечивает электро и пожаробезопасность, защищает от повреждений.

Минус кабельного устройства, залитого стяжкой из бетонного раствора — в тяжести сооружения и продолжительности монтажа.

Монтаж

Принцип обустройства электрического кабельного пола на балконе, схож с процессом укладки кабельных матов:

начинать нужно с подготовки черновой поверхности — очистки и выравнивания;

затем надо сделать теплоизоляцию — уложить экструдированный фольгированный пенополистирол 20 — 30 мм толщиной;

залить бетонную стяжку поверх теплоизоляции толщиной 10 — 15 мм — не будет контакта материала с утеплителем, и риск перегрева сведётся к минимуму;

уложить монтажную ленту и расстелить кабель согласно запланированной схеме — фиксация провода осуществляется лентой;

установить терморегулятор и термодатчик — для проводов, идущих от пола к блоку управления необходимо сделать штробы;

постелить финишное покрытие — только после высыхания стяжки.

Монтировать кабель следует на хорошо утеплённой лоджии, иначе вы попросту будите обогревать улицу. Перед заливкой бетонной смеси следует проверить систему на работоспособность.

Выбор напольной тепловой конструкции

Нагрев напольного покрытия на балконе обеспечивается тепловым контуром, который монтируется под финишную отделку пола. В настоящее время для организации теплого пола используются 3 разновидности конструкций — с водяным теплоносителем, с нагревательными матами и с инфракрасной пленкой.

Водяной теплый пол

Контуром системы этого типа является плоский змеевик из трубок, по которым движется теплоноситель — вода или антифриз заданной температуры. Циркулируя по трубкам, жидкое содержимое системы отдает тепло материалу, с которым контактирует, а остывшая жидкость снова поступает в нагреватель.

При выборе в качестве теплоносителя воды система теплого пола может представлять собой часть общей отопительной системы жилища — центральной или автономной. Оборудовать теплые полы от центральной системы обогрева проще — достаточно установить запирающие устройства в участках врезки. В автономных системах нужно предусмотреть монтаж расширительного бака и распределительного узла с автоматическим управлением.

При использовании труб большого диаметра отмечаются значительные теплопотери, поэтому эффективнее будет система с трубами сечением до 16 мм.

Нагревательные маты

Реализацию электрической системы обогрева пола можно произвести при помощи специальных матов. Это единый нагревательный кабель, уложенный в виде змейки или улитки на стекловолоконную сетку. В таких системах применяются кабели двух типов:

  • одножильные — подключаются к терморегулятору обоими концами, требуют раскройки матов, что может усложнить процесс установки. Зато система является одной из самых бюджетных и подходит для условно жилых помещений, таких как балкон и санузел;
  • двужильные — более совершенная система, позволяющая заключить один конец кабеля в муфту, а другой подключить к терморегулятору. В такой схеме монтаж может быть окончен в любой зоне помещения, а благодаря повышенной безопасности двужильный кабель может применяться в жилых комнатах.

Нагревательные маты отличаются по мощности, поэтому перед покупкой необходимо произвести расчет требуемого обогрева с учетом теплопотерь помещения и общей площади.

Пленочный пол

Пленка обеспечивает высокую температуру на балконе за счет инфракрасного излучения. Волны этого типа абсолютно безопасны для человека, создают мягкий равномерный нагрев, а благодаря эффекту конвекции подогревают не только сам пол, но и окружающие предметы.

Этот тип обогрева считается одним из самых энергоэффективных — в отличие от традиционных систем, он дает экономию на 15-20%. Инфракрасная пленка укладывается на особое светоотражающее покрытие, которое будет блокировать теплопотери и повышать эффективность теплосистемы.

При всех преимуществах инфракрасный пол — не лучшее решение для отапливания балкона. Он требует идеально ровной поверхности для укладки, что в этих зонах жилища организовать весьма затруднительно.

Неровное покрытие может привести к тому, что пленка, которая отличается небольшой толщиной, попросту порвется и утратит свои полезные свойства.

Инфракрасный пол на балконе

Популярное решение, как сделать теплый пол на балконе, — инфракрасные системы. Такой вид настила представляет собой чрезвычайно тонкую и гибкую пленку, толщина которой составляет 0,3 мм. Нагреватель инфракрасного типа состоит из двух полосок, проводящих ток и сделанных по технологии Carbon NanoTube. Поступление электричества осуществляется серебряно-медным проводом, пленка полностью загерметизирована и заламинирована с помощью противопожарного полимера.

Кроме этого, она обладает устойчивым сопротивлением к влиянию атмосферы и влаги. Присоединение такой пленки к сети электричества выполняется через регулятор температуры, вмонтированный в удобном месте. В случае повреждения инфракрасной пленки механическим способом прекращает свою работу только место повреждения, а остальная система будет функционировать без изменений.

Первый вариант изготавливается из связанных между собой проводов и карбоновых стержней. Пленочные модели производятся как рулоны тонкого материала с полосками, которые выполняют нагревание.

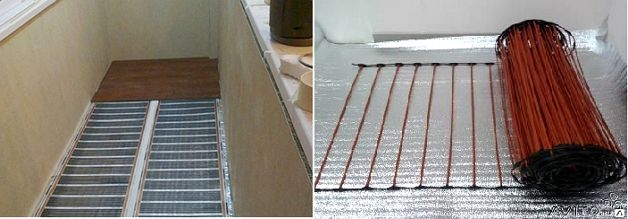

Пленочный слева и стержневой.

Установка пленочной разновидности полов, которая считается менее хлопотной, начинается с проектирования их расположения и осуществления замеров. После этого монтируют отражающий экран, чтобы тепловой вид излучений направлялся в центр комнаты. Затем укладывают инфракрасную пленку медными шинами вниз, при этом надо помнить, что она вырезается строго по секциям. Все элементы пленки соединяют с помощью клипс и проводов, а с другой стороны — специальной изоляцией.

Затем наступает этап установки регулятора температуры, для этого ставят отдельную розетку и подсоединяют электрические провода. После этого подключается термодатчик и вся система полностью, а также укладывается напольное покрытие.

Преимущества инфракрасных полов:

  1. Они быстро устанавливаются. Совсем не имеет значения, какой напольный вид покрытия впоследствии будет лежать на балконе.
  2. Благодаря применению терморегулятора можно выполнить правильную регулировку комнатной температуры, а поскольку пленка быстро нагревается, то в помещении моментально почувствуется тепло.
  3. При нагревании полы не меняют влажность окружающего воздуха.
  4. Они работают бесшумно, не выделяют вредных испарений и пыли.

Использование такого пола позволит сделать из балкона теплое и уютное помещение.
