Тетива для лестницы: изготовление и монтаж

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.

Необходимые инструменты и материалы

Для сварки металлических конструкций понадобятся:

  • Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
  • Электроды.
  • Дрель, шуруповерт.
  • Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
  • Ручной фрезер – для сошлифовывания сварных швов.
  • Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
  • Рубанок.
  • Молоток.
  • Струбцины.
  • Наждачная бумага, кисти.
  • Антикоррозионная грунтовка.
  • Краска.
  • Сушеные доски толщиной 40 мм для ступеней.
  • Лак для древесины.

Чертежи и схемы

Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.

Порядок выполнения работ

Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.

Видео по изготовлению

Особенности сборки конструкций при помощи сварки показаны на видео:

Подготовка каркаса

Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.

После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.

Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

Установка ступеней

Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.

Монтирование ограждения

Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.

Покраска и отделочные работы

До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.

Монтаж лестницы: способы, как крепить ступени к тетиве

Проступь, вставленная в пазы, снизу подлежит расклиниванию деревянными клиньями, которые прижимают ее к верхней стороне выемки. Для увеличения прочности соединения проступь необходимо дополнительно прикрепить к тетиве шурупами, которые крепятся с наружной стороны.

Головки шурупов должны быть утоплены в древесину тетивы и зашпатлеваны. Также можно вкрутить шурупы глубоко в древесный массив, отверстия заклеить деревянными пробками и зашлифовать. Существуют и другие способы крепления ступеней к тетивам. Так, например, проступи крепятся к ним с помощью брусков квадратного и треугольного сечения, с применением прибоин либо с использованием стальных крепежных элементов. В таких случаях тетивы лестницы должны быть выполнены из строганых досок, быть гладкими, без пазов. К ним с внутренней стороны обычно на шурупы крепятся короткие бруски или прибоины, а ступени монтируются непосредственно к ним.

Крепление в деревянной лестнице на тетивах проступи и подступенка между собой можно производить несколькими способами, аналогичными креплению лестниц по косоурам.

Следующий раздел статьи посвящен тому, как крепить балясины к тетиве лестницы.

Принципы крепления и разметки тетевы

Основные точки крепления тетивы приходятся на края лестницы в полу первого и второго этажей. При этом крепление обычно осуществляется при помощи анкерных болтов. При установке лестницы вдоль стены, тетива прикручивается к ней под необходимым углом с помощью больших саморезов.

Крепление двух элементов между собой выполняется после монтажа всех ступеней лестницы. Фиксация конструкции осуществляется путем просверливания в изделиях строго параллельных сквозных отверстий. В готовые лунки заводится тяж. Это делается таким образом, чтобы по наружным краям тетив тяж выглядывал на 1,5-2 см. На края металлического тяжа с резьбой надеваются гайки, которые закручиваются до упора, обеспечивая прочное соединение всей конструкции.

При использовании деревянных элементов, фиксаторами выступают клинья, которые забиваются в отверстия, заготовленные по краям тяжа.

Обычно тяжи устанавливаются через каждые 3-4 ступени. Размещаются они под проступями. В диаметре такие крепежные элементы должны составлять около 1-1,5 см. Снаружи, при желании, места фиксации тетив можно замаскировать, надев на края тяжей с гайками декоративные накладки.

Разметка тетивы под прорезание пазов и монтаж тяжей, производится с помощью шаблона. Он вырезается из фанеры с учетом принципа размещения ступеней. По нему с помощью карандаша наносится разметка.

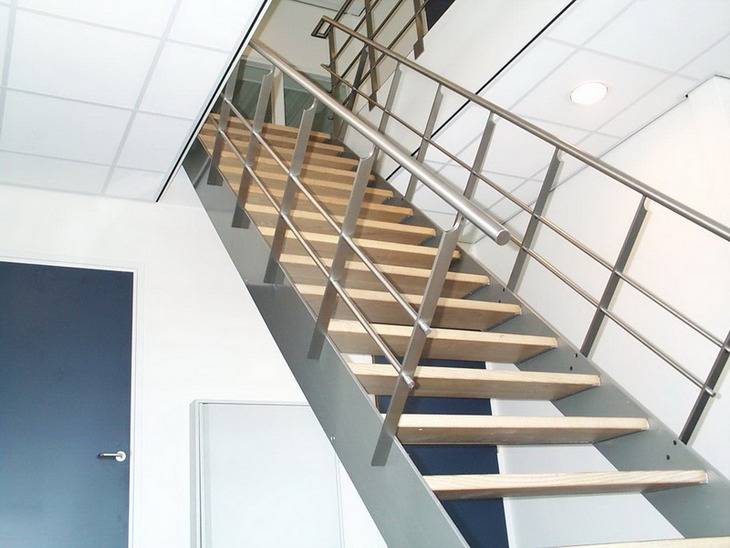

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

  1. Свариваем раму из швеллеров;
  2. На боковые грани навариваем уголки;
  3. Укладываем ступени:
    • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
    • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
    • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
  4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

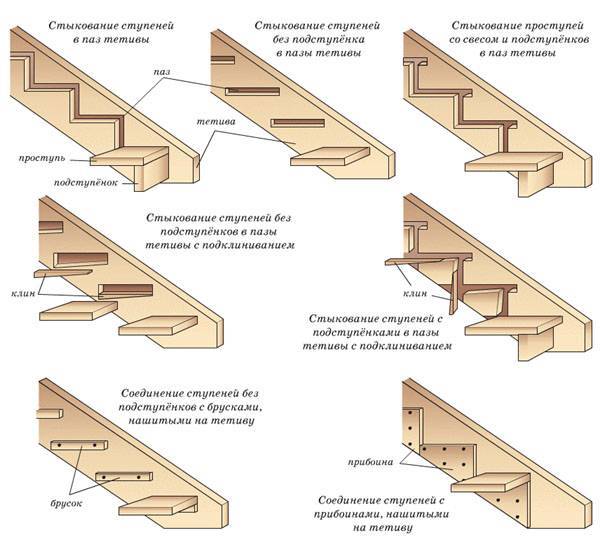

Варианты крепления ступеней

При сооружении лестниц с тетивой для монтажа ступенек могут использоваться такие виды креплений:

  • Вырезы для цельной ступени. Изготавливаются при наличии у будущего изделия подступенника и проступи. Пазы в тетиве при этом имеют вид зигзага с прямыми углами;
  • Вырезы для цельной ступени со свесом. Необходимы в том случае, когда горизонтальный элемент ступени несколько выпирает над вертикальным;
  • Цельные ступени с подклиниванием. Такой метод фиксации ступеней позволяет сделать крепление более надежным. Конструкция предполагает установку клиньев с торцевой части ступеней, в месте их вхождения в пазы;
  • Свободные ступени. В этой конструкции не используются подступенники. Потому в тетиве пазы будут изготавливаться только горизонтальные;
  • Свободные ступени с дополнительной фиксацией клиньями. Метод крепления предполагает вхождение проступей в заготовленные пазы, с проведением их дополнительной фиксации при помощи клиньев.

Наиболее простой для самостоятельного изготовления и сборки является конструкция со свободными ступенями.

Как сделать межэтажную лестницу

Чтобы сделать лестницу на второй этаж или в подвал, необходимо:

  • самостоятельно или с помощью специалистов разработать чертеж будущей конструкции;
  • подготовить все требуемые материалы и инструменты;
  • произвести сборку лестницы. В большинстве случаев для сборки межэтажных лестниц используется метод сварки, так как готовое сварное изделие отличается большим показателем прочности, чем собранное болтами.

Разработка проекта

Из профильных труб можно изготовить межэтажные лестницы следующих видов:

маршевые. Прямолинейные лестницы, которые не имеют изгибов. Маршевая лестница может состоять из нескольких пролетов, соединенных между собой поворотными площадками;

Простейшая межэтажная лестница

винтовые, на которых ступеньки расположены по заданному радиусу круга.

Конструкция, выполненная в форме круга

Самостоятельно винтовые лестницы изготавливаются крайне редко ввиду сложности проведения расчетов и монтажа.

Основными параметрами, которые учитываются при разработке чертежа маршевой лестницы, являются:

  • ширина лестницы. Оптимальным значением параметра является расстояние в 80 – 120 см между краями (косоурами);
  • длина лестницы (косоура) определяется по теореме Пифагора в зависимости от расстояния между пролетами и ширины конструкции, так как оптимальный угол наклона лестницы – 45º;
  • количество ступенек определяется исходя из нормативов. Самыми удобными для использования считаются лестницы, расстояние между ступеньками которых составляет 12 – 20 см;
  • ширина ступенек. Для удобства параметр не должен быть менее 30 см.

Схема маршевой лестницы

Подготовка к строительству

Для строительства лестницы потребуется подготовить:

  • профильные трубы разного сечения. Для изготовления косоуров требуется применять трубы сечением не менее 60 мм, а для основания ступенек – 35 – 40 мм;
  • материал для ступенек. Сами ступеньки можно выполнить из листового металла или дерева. Последний вариант предпочтительней, так как повышает уровень безопасности при использовании;
  • инструменты для разметки;
  • дрель;
  • сварочный аппарат;
  • болты;
  • лобзик и болгарку.

Сборка и установка лестницы

Как сварить лестницу? Сборка конструкции производится по следующей схеме:

  1. на первой стадии подготавливаются трубы. Производится очистка от ржавчины и других видов загрязнений;
  2. установка косоуров. Для фиксации элементов конструкции можно использовать бетонную смесь или анкерные болты;
  3. разметка ступенек;
  4. приварка отрезов труб для фиксации ступенек;
  5. зачистка сварных швов;

Готовый каркас маршевой лестницы

  1. крепление ступенек из дерева (металла).

Процесс сборки и монтажа лестницы можно посмотреть на видео.

Готовую лестницу из стальных профильных труб желательно покрыть слоем краски. Деревянные ступеньки можно защитить лаком. Для безопасного использования дополнительно устанавливаются перила или ограждения.

Наружные сварные лестницы

Простейшая металлическая сварная лестница не так сложна для самостоятельного изготовления, а, имея некоторый опыт и навык, можно сделать по-настоящему эксклюзивную модель.

Перед тем, как выбирать модель, нужно определиться с видом будущей лестницы:

  1. Конструкции, не имеющие навес и поручни, состоят из двух балок. На них наварены каркасы, в которые вставляются ступеньки, также имеются прямоугольные или квадратные площадки. Плюсы таких лестниц в их стоимости: при изготовлении каркаса используют только несколько уголков, ступени возводятся из любых материалов.
  2. Имеющие навес. Довольно большие конструкции, для которых нужны точные расчеты и чертежи. Обычно сварка делается из профильных труб, это позволяет конструкции быть дешевой. Навес выполняет защитную функцию, прикрывая крыльцо со ступенями летом от влаги, а зимой от наледи.
  3. Открытые, имеющие поручни. У таких наружных конструкций в качестве опоры выступают швеллера из металла, у которых под косоур вырезаны вставки для ступенек. Балки навариваются на каждый конец тетивы, затем их нужно соединить между собой с помощью трубы или уголка – это и является поручнями.
  4. Закрытые. Подобные конструкции объемны, им необходим особый эскиз или схема, так как они больше являются небольшими верандами. Внутри такого крыльца запросто помещается уголок, где можно отдохнуть.

Список можно дополнить больцевыми конструкциями лестниц, либо винтовыми. У больцевых ступеньки утапливаются торцом в стену.

Винтовые конструкции подойдут для дома, у которого высокий цокольный этаж. Специалист легко справится с подобной задачей, однако непрофессионал должен начать с крыльца, имеющего поручни и козырек.

Самостоятельное строительство сварных входных лестниц предполагает, что основание будет выбираться тяжелое, как и сама конструкция, – из бетона, кирпича или тротуарной плитки.

Виды и требования к конструкции

По геометрии монтажа все конструкции можно разделить на следующие виды:

  • Прямые. Прямые одномаршевые сооружения применяются в домах с большой площадью. Под лестничным пролетом образуется пространство, которое можно эффективно использовать, обустроив чулан, гардеробную или зону отдыха. Это интересно: кладовка под лестницей.
  • Угловые. Угловые лестницы монтируют минимум из 2 коротких маршей, разделенных промежуточной площадкой, с помощью которой конструкция делает разворот на 90, 180 или 270 градусов. Применение веерного крепления ступеней позволит изменить направление следующего пролета на ¼ или ¾.
  • Спиральные. Винтовые конструкции предпочтительны для помещений с небольшой площадью. Однако они не рекомендованы к установке в домах, где есть маленькие дети и пожилые люди, ведь спиральная лестница отличается от маршевой повышенным уровнем травмоопасности.

Общие требования к маршевым лестничным конструкциям следующие:

  • оптимальный угол наклона в частном доме не должен превышать 45 градусов;
  • сумма высоты ступени и ширины проступи должна составлять 46 см (то есть, если ширина проступи составляет 30 см, высота должна быть 16 см);
  • безопасная ширина пролета – от 80 см;
  • максимальное расстояние между балясинами – не более 150 мм (особенно актуально для домов, где есть маленькие дети).

Наилучшим конструкторским решением для объединения уровней частного дома большой площади является одномаршевая прямая лестница. В помещениях, где не так много места, рекомендуется использовать угловые или винтовые конструкции.

Выбор материала зависит от ее назначения, расположения и дизайна помещения.

Что такое тетива и ее назначение

Лестничный косоур и тетива являются несущими элементами лестничного марша. Отличить один метод крепления ступеней от другого очень просто. Достаточно посмотреть на конструкцию сбоку. Если видно торцы ступеней – это косоур. Если ступени закрыты планкой – тетива лестницы.

Основная функция данного способа постройки – опорная. На нее крепят проступи и подступени. От качества расчёта ее параметров зависит функциональность и прочность всей конструкции.

Тетива является основой

Тип лестничной тетивы подбирается в зависимости от потенциальной нагрузки, частоты использования и дизайна помещения.

Этапы сборки

  1. Сначала осуществляется пробная сборка своими руками для устранения возможных дефектов лестницы;
  2. После окончательной подгонки деревянные детали обрабатываются специальным антисептическим раствором, чтобы предохранить древесину от поражения грибком и плесенью;
  3. Торцы ступеней и внутренняя поверхность пазов промазываются клеем и плотно скрепляются, как показано на фото;
  4. Для повышения уровня надежности, с наружных сторон ступени дополнительно фиксируются шурупами. Чтобы не портить эстетичный вид лестницы, шляпки шурупов лучше утопить в балку на 5-8 мм, а полученные углубления зашпаклевать;
  5. Затем лестница подвергается финишной обработке – покрытию лаком или краской.

Подведем итоги

Существует множество вариантов конструкций подъемных изделий и материалов, используемых для их оснащения. Ступени лестниц, которые установлены на тетиве смотрятся особенно красиво. А благодаря современным технологиям данная конструкция стала намного прочнее и крепче, что позволяет продлить срок службы такой конструкции.

Лестницы на тетивах часто устанавливаются в многоуровневых квартирах и в частных домах. Эта традиционная лестничная конструкция отличается от других вариантов высоким уровнем надежности, и, в некоторых случаях, привлекательным внешним видом. Для опытных мастеров монтаж лестницы на тетивах не представляет никакой проблемы.

Но, при самостоятельном выполнении работы, понадобится фото или видео инструкция по установке, позволяющая минимизировать количество вопросов, возникающих во время монтажа. Кроме этого, следует заранее изучить все особенности крепления и разметки, а также основные правила их обустройства. Рассматривайте не только суть понятия, но и существующие виды конструкций, а также возможные технологии их самостоятельного изготовления.

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

  • Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
  • Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Винтовая

Имеет эстетичный вид и экономит значительное пространство

Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант. В качестве направляющих используются центральная опора и винтовой косоур

Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

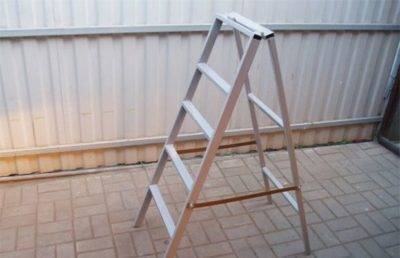

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

  • На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
  • В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
  • Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».

Особенности конструкции

Прежде чем преступить к монтажу лестницы, необходимо выбрать тип конструкции. Несущими элементами для лестничного марша могут быть:

  • металлический каркас;
  • деревянные тетивы;
  • деревянные или металлические косоуры;
  • бетонный каркас.

Следующим шагом будет выполнение эскиза лестницы и детального чертежа всех элементов.

Для этого необходимо выбрать тип лестничного марша:

  • прямой;
  • поворотный с забежными ступенями;
  • поворотный с площадкой;
  • винтовой.

Собрать винтовую и поворотную лестницу с забежными ступенями своими руками новичку достаточно сложно, поэтому не рекомендуется приниматься за изготовление подобных конструкций самостоятельно. Для начала нужно выбрать более простой вариант. Сборку деревянной лестницы на второй этаж своими руками следует начинать с элементов, доступ к которым, в дальнейшем, будет невозможен. Если в монтаже предполагается использовать блочные конструкции – их следует установить в первую очередь. Затем надежно закрепить внутренние детали.

Как закрепить ступени для лестницы с тетивой?

Вырезать и закрепить ступени для тетивных лестниц можно с учетом опорной линии методом закрытой врезки. Если её нет, то пазы остаются открытыми. При опорной линии можно не делать врезку, используя накладки или металлические уголки. Опорная линия является разметочной чертой по кромке несущей балки.

Её отмечают рукой, отступая 5 см от края. Если разметка проводится на свой взгляд без участия профессионала, нужно следить за зеркальным расположением пазов. В некоторых случаях расстояние может быть изменено на 3 см. Вырезать пазы нужно после нанесения всей разметки, для этого шаблон перемещают по краю тетивы с помощью направляющих.

Варианты крепления ступенек к тетиве

Изготовление тетивы из цельного массива или склеенных брусков требует запила пазов поперек волокон древесины. Вырезая углубления по трафарету фрезером можно сэкономить массу времени, но допускается и возможность запилить  их вручную в несколько проходок. После запила и вырезания все пазы обрабатываются от пыли и мусора, наносится клей. Такая процедура избавит конструкцию от скрипа и шума, который может беспокоить домашних.

Изготовление лестницы на тетиве своими руками

Одномаршевая деревянная лестница

Лучшим материалом для изготовления лестницы на является дерево. Это наиболее экологичный, дешевый и простой в применении материал. Построить деревянную лестницу на тетивах сможет даже начинающий столяр. Перед тем, как приступить к изготовлению конструкции, необходимо выбрать наиболее подходящий вариант для вашего помещения. Существуют несколько моделей лестницы на тетиве:

  • приставная со стеновым креплением (для загородного дома и дачи);
  • складная модель (чердачная), где в качестве соединительных элементов применяются каретки, петли и прочие крепежные элементы;
  • винтовая, где тетива лестницы монтируется с наружной стороны;
  • маршевая.

Одномаршевая лестница считается самой простой конструкцией. Ее строят как на косоурах, так и на тетиве. Для изготовления одномаршевой модели необходимо тщательно выбирать пиломатериалы. Длина и ширина брусьев должна быть такой, чтобы при изготовлении тетивы не понадобилось сращивание. Оно ослабляет прочность конструкции и лестница может рухнуть под своим весом.

После выбора модели лестницы строители производят расчет необходимого количества ступеней, их размер и частоту. Сделать это можно с помощью строительного онлайн-калькулятора. На этапе подготовки  также определяется полезная ширина марша.   Она рассчитывается «в просвете», то есть между поручнем и стеной.

Определившись с параметрами конструкции, установщики переходят к нанесению разметки. На заготовленных брусьях зеркально отмечают линии будущих пазов. Точки на должны максимально совпадать. В противном случае, ступеньки не встанут в пазы ровно. Пазы вырезаются на внутренней части тетивы с помощью фрезера. Глубина каждого не должна превышать 2 см.

Поэтапная сборка лестниц на тетивах.

В каждое углубление вбивается проступь – горизонтальная часть ступени.  В зависимости от ширины ступени 80, 100, 120 см подбираются доски толщиной 4, 5, 6 см. В зависимости от проектного плана к проступи может быть прикреплен подступенок (высота шага). Части ступени могут быть соединены с помощью паза, шурупов, крепежей, либо треугольной рейки и клея.

Примеры стыковки частей ступеньки

После того, как все ступени будут установлены на одну из тетив, с другой стороны прижимается вторая. Строители подбивают ее с помощью деревянного молотка, чтобы вогнать все проспупи в пазы.

Между собой могут быть соединены дополнительными крепежными конструкциями – тяжами. В зависимости от предполагаемой нагрузки на лестницу строители выбирают стальные, деревянные или винтовые тяжи. Металлическое крепление препятствует раздвиганию боковин, поэтому устанавливается в начале, середине и конце марша.  Деревянные тяжи вбиваются через каждые 5 ступеней.

Монтаж тяжей в пролете лестницы.

Готовое изделие поднимают к потолку и крепят к опорным  и несущей балкам. На заключительном этапе к лестнице крепятся перила и балясины.

Изготовление лестницы на тетиве своими руками


Одномаршевая деревянная лестница

Лучшим материалом для изготовления лестницы на тетиве является дерево. Это наиболее экологичный, дешевый и простой в применении материал. Построить деревянную лестницу на тетивах сможет даже начинающий столяр. Перед тем, как приступить к изготовлению конструкции, необходимо выбрать наиболее подходящий вариант для вашего помещения. Существуют несколько моделей лестницы на тетиве:

  • приставная со стеновым креплением (для загородного дома и дачи);
  • складная модель (чердачная), где в качестве соединительных элементов применяются каретки, петли и прочие крепежные элементы;
  • винтовая, где тетива лестницы монтируется с наружной стороны;
  • маршевая.

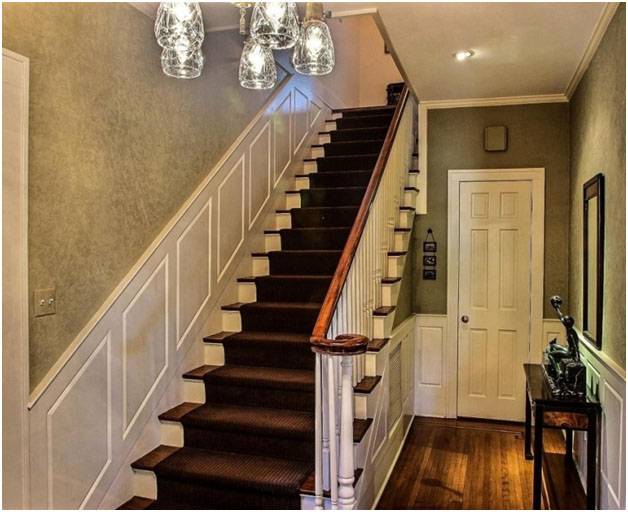

Одномаршевая лестница считается самой простой конструкцией. Ее строят как на косоурах, так и на тетиве. Для изготовления одномаршевой модели необходимо тщательно выбирать пиломатериалы. Длина и ширина брусьев должна быть такой, чтобы при изготовлении тетивы не понадобилось сращивание. Оно ослабляет прочность конструкции и лестница может рухнуть под своим весом.

После выбора модели лестницы строители производят расчет необходимого количества ступеней, их размер и частоту. Сделать это можно с помощью строительного онлайн-калькулятора. На этапе подготовки также определяется полезная ширина марша. Она рассчитывается «в просвете», то есть между поручнем и стеной.

Определившись с параметрами конструкции, установщики переходят к нанесению разметки. На заготовленных брусьях зеркально отмечают линии будущих пазов. Точки на тетивах должны максимально совпадать. В противном случае, ступеньки не встанут в пазы ровно. Пазы вырезаются на внутренней части тетивы с помощью фрезера. Глубина каждого не должна превышать 2 см.


Поэтапная сборка лестниц на тетивах.

В каждое углубление вбивается проступь – горизонтальная часть ступени. В зависимости от ширины ступени 80, 100, 120 см подбираются доски толщиной 4, 5, 6 см. В зависимости от проектного плана к проступи может быть прикреплен подступенок (высота шага). Части ступени могут быть соединены с помощью паза, шурупов, крепежей, либо треугольной рейки и клея.


Примеры стыковки частей ступеньки

После того, как все ступени будут установлены на одну из тетив, с другой стороны прижимается вторая. Строители подбивают ее с помощью деревянного молотка, чтобы вогнать все проспупи в пазы.

Между собой тетивы могут быть соединены дополнительными крепежными конструкциями – тяжами. В зависимости от предполагаемой нагрузки на лестницу строители выбирают стальные, деревянные или винтовые тяжи. Металлическое крепление препятствует раздвиганию боковин, поэтому устанавливается в начале, середине и конце марша. Деревянные тяжи вбиваются через каждые 5 ступеней.


Монтаж тяжей в пролете лестницы.

Готовое изделие поднимают к потолку и крепят к опорным и несущей балкам. На заключительном этапе к лестнице крепятся перила и балясины.

Что такое тетива лестницы и особенности конструкции

Тетива для лестницы внешне представляет собой обрамление ступеней. При этом на внутренней стороне изделия находятся пазы, в которые вставляются подступенники и проступи. А для защиты конструкции от расхождения в стороны, тетивы скрепляются друг с другом при помощи специальных фиксирующих планок, тяжей. Они могут изготавливаться из таких материалов:

  • Дерево;
  • Металл.

Для фиксации деревянных тяжей применяются стальные или деревянные клинья. Металлические соединительные планки имеют винтовую резьбу по краям и дополняются широкой железной прокладкой. Чаще всего в таких лестницах используются металлические тяжи, которые являются более надежными и прочными.

Тетива для лестницы из металла

Изделие не только удерживает все ступени, но и является опорным элементом для установки перил и поручней. Также эта деталь носит декоративный характер, при этом ступени становятся невидны сбоку от лестницы.

При использовании при сооружении лестницы тетивы, она практически всегда устанавливается по обе стороны от ступеней. Исключением является лишь спиральная лестница с опорным столбом. Для такой конструкции достаточно и одной тетивы.

Чаще всего изделие изготавливается из древесины. Однако при использовании в процессе создания лестницы иных материалов, эта часть конструкции может изготавливаться из металла или пластика.

Сооружение деревянной лестницы

До того, как приступить к работам, нужно изготовить или купить элементы в требуемом объёме. Рассмотрим, как сделать деревянную лестницу своими руками из досок пошагово.

Сборка тетивы и косоура

Доски размечаются по длине и подрезаются по требуемым параметрам. На них откладывается высота подступенка и величина проступи, вычитая от расчётных габаритов 20-40 мм.

Для обустройства выемок под ступени следует использовать пилу либо электролобзик. Брус приставляется к точке монтажа с упором нижнего края в пол, а верхнего – в перекрытие. Запилы располагаются строго горизонтально.

Для обеспечения требуемой жёсткости обычно используется 2-4 косоура. Их количество подбирается по ширине лестницы. Намного легче купить уже подготовленную несущую конструкцию с вырезами и пригодными к монтажу частями.

Установка ступеней и подступенков

Подступенки ставятся в запиленные ниши косоура, выравниваются и шлифуются. Фиксация осуществляется посредством саморезов, которые по завершении монтажа шпаклюются либо покрываются финишной отделкой.

Затем монтируются ступеньки. Их длина принимается больше расстояния между двумя крайними косоурами на 10-20 мм. Ширина должна превышать величину гребёночного выступа на 20-30 мм. Ступени закрепляются на подступенках посредством саморезов. Шляпки глубоко утапливаются в материале.

Установка ограждений

Законченный вид лестнице придаётся вспомогательными элементами. Ограждения могут использоваться как резные, так и ровные, стальные либо деревянные фигурные.

Отверстие в ступени под шкант назначается на удалении от края, принимаемым в 1/2 от ширины основы балясины. Далее устраиваются отверстия, внутрь вклеиваются шканты. Они возвышаются над поверхностью на 10-15 мм.

Затем по окружности шканта внизу балясин и стоек проделываются отверстия и хорошо промазываются клеем. Каждая из частей насаживается на шканты, подгонка выполняется по вертикальной плоскости. При подготовке поручней их края обрезаются под требуемым углом, фрезеруются с нижней части.

Балясины качественно обмазываются клеем, поверх них в имеющийся паз помещаются перила. Несмотря на высокую надёжность получившегося соединения, рекомендуется дополнительно укрепить место стыка небольшими саморезами.

После высыхания клеевого состава лестница покрывается грунтовкой-антисептиком, а после – обрабатывается прозрачным декоративным лаком либо окрашивается. Поверх лака можно нанести восксодержащий состав для придания дополнительного блеска. Неплохим решением также является установка декоративных планок.

Перед тем, как сделать лестницу на 2 этаж в частном доме нужно знать, что окончательная стоимость её получится высокой, потому как для сооружения применяется гибкая вязкая древесина. Но достигнутый эффект, безусловно, этого стоит.

Заключительный этап

На финальном этапе выполняется проверка симметрии всей конструкции, устойчивость соединений, а также производится ряд манипуляций:

  • шлифование каждого элементов;
  • пропитка специальными составами для минимизации вероятности возгорания, образования гнили, поражения древоточащими насекомыми;
  • тонировка лакирующего покрытия.

Несмотря на относительную дешевизну, лестницу окрашивать не следует. Но окончательное решение все же принимает хозяин дома, ориентируясь на общее стилистическое оформление.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
