Минимальная и оптимальная толщина перегородки из гипсокартона

Монтаж каркаса для гипсокартонной перегородки

Металлокаркас

Итак, с тем, какие профиля нужны для сооружения гипсокартонной перегородки, мы разобрались. Теперь можно смело переходить к практической стороне вопроса.

Как самостоятельно возвести такой каркас? Нужно сказать, дело это довольно простое, но все же требует некоторых знаний.

Материал и инструменты

Все необходимое для возведения перегородки

• Направляющие профили (ширина и количество профилей зависит от того, каких размеров вы собираетесь делать перегородку);
• Стоечные профили (ширина и количество профилей зависит от того, каких размеров вы собираетесь делать перегородку, а длина – от того, какой высоты потолок в помещении, где будет возводиться конструкция);
• Уплотнительная лента (по желанию);
• Дюбель-гвозди;
• Саморезы по металлу 25-35 мм;
• Саморезы с пресс-шайбой;
• Лазерный или водный уровень;
• Отвес;
• Рулетка;
• Молоток;
• Нож строительный;
• Шуруповерт;
• Перфоратор + бур;

Делаем разметку

Разметка будущей перегородки

Как правило, сооружение любой конструкции начинается с разметки. Чтобы сделать разметку будущей перегородки необходимо при помощи трассировочного шнура наметить ось на полу, заранее определившись с месторасположением дверных проемов (если таковые подразумеваются).

Затем, при помощи отвеса и того же шнура, ось переносится на стены и потолок, с которыми будет соединена перегородка. После разметки переходим к монтажу каркаса.

Сооружаем каркас

В отличие от деревянного каркаса, монтировать металлический каркас гораздо удобнее. К тому же он отличается лучшей прочностью и долговечностью.

Ниже изложена пошаговая инструкция по его возведению:

1. Для улучшения примыкания с сопрягаемыми поверхностями, а также для улучшения звукоизоляционных свойств перегородки, с наружной стороны ПН оклеиваются уплотнительной лентой (это по желанию). При помощи дюбелей направляющие профиля крепятся по сделанной ранее разметке, шагом не более 1м и не менее 3-х дюбелей для любого отрезка профиля.

Установка направляющих профилей

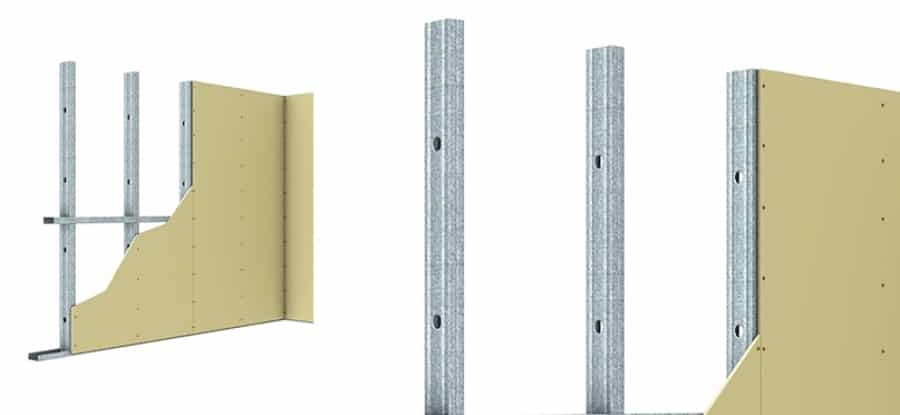

1. После закрепления ПН, устанавливается вертикальная основа каркаса будущей перегородки, в качестве которой используются стоечные профили. ПС необходимо сначала вставить в ПН, прикрепленный к полу, а затем – к потолку. Друг от друга стоечные профили располагаются на расстоянии 600 мм, открытой стороной в направлении выполняемого монтажа.

Установка стоечных профилей

1. Перед тем как закреплять стоечные профили, тщательно выверяйте уровнем, чтобы они имели строго вертикальное положение. ПН и ПС крепятся между собой шурупами.

1. Если вы делаете межкомнатную гипсокартонную перегородку, то в ней должен быть дверной проем. Для этого, в заранее размеченном месте устанавливаются стоечные профиля (они будут выполнять функцию боковых ограничителей), а между ними на необходимой высоте, открытой стороной вверх устанавливается направляющий профиль. Параллельно боковым профилям (примерно посередине направляющего профиля) монтируют дополнительный СП-профиль, на который будет приходиться стык гипсокартонных листов.

Здесь хорошо видно, как оформляется дверной проем

1. При необходимости конструкция дополняется уже знакомыми нам перемычками, с целью укрепления. Крепятся они на саморезы с пресс-шайбой.

Типы каркасных перегородок

Каркасная перегородка — это конструкция из стального профиля или деревянного бруса обшитая с двух сторон листами гипсокартона в один или несколько слоев. Для защиты от лишнего шума, а также в целях утепления, ее внутренняя полость заполняется изоляционным материалом. Немецкая компания KNAUF – производитель качественных строительных материалов – классифицирует межкомнатные гипсокартонные перегородки по нескольким типам, приведенным ниже в таблице.

Тип конструкции	Основные параметры	Основные характеристики
С111	Масса 1 м3 составляет 28 кг, высота может достигать до 8,0 м.	Конструкция представляет собой одинарный каркас из стального оцинкованного профиля, который обшит с двух сторон листами ГКЛВ — водостойкого гипсокартона — в один слой. Внутри заполнена тепло — и шумоизолятором в виде минераловатной плиты. Применяется в качестве внутреннего ограждения в помещениях с низкими требованиями по звукоизоляции и огнестойкости. Минимальная толщина гипсокартонной перегородки С111 зависит от ширины профиля и листов ГК.
С112	Масса 1 м3–53 кг, высота от 4, 0 до 9,0 м.	Одинарный металлический каркас имеет двухслойную обшивку листами гипсокартона с обеих сторон. Наполнитель – минеральная вата. Тип конструкции обеспечивает более высокие звукоизоляционные характеристики (индекс RW – до 50 дБ) и огнестойкость (предел – 1,25 часа). Применяется как при перепланировке, так и в капитальном строительстве.
С113	Высота может составлять до 9,5 м. Масса 1м3 – около 78 кг.	Каркас из стального профиля имеет «одинарную» конструкцию и обшивается с обеих сторон листами водостойкого гипсокартона в три слоя. Минеральная вата, заполняющая «внутренности», помимо защиты от шума, отлично сберегает тепло. За счет увеличения количества слоев ГКЛ повышаются звукоизолирующие свойства.
С115.1.	Высота – до 6,5 м, масса 1 м3 – 57 кг.	Оборудована двойным каркасом из стального профиля, который обшит двумя слоями гипсокартона. Наряду с прочностью и отличными показателями огнестойкости, обладает высокими звукоизоляционными характеристиками. Толщина гипсокартонной перегородки зависит от ширины используемого профиля, но даже ее минимальные значения позволяют применять конструкцию как при ремонте, так и при новом строительстве.
С115.2.	Масса 1 м3 составляет 69 кг.  Макс. высота 9,0 метров.	Кроме двухслойной обшивки, двойной каркас разделен дополнительным листом гипсокартона (разнесенный каркас). За счет этой особенности увеличивается прочность перегородки, а также ее шумо – и теплоизоляционные свойства. Внутри заполнена плитами из минваты.
С116	Высота от 4,5 до 6,5 м. Масса 1 м3 составляет 61 кг. Минимальная толщина перегородки С116 – 220 мм.	Особенностью этой конструкции из двойного металлического каркаса, обшитого листами ГКЛ в два слоя, является наличие пространства для коммуникаций. Данный тип перегородок обеспечивает возможность прокладки труб отопления, водопровода или канализации, а также скрытого монтажа электропроводки. Предел огнестойкости — 1,25 часа. Индекс звукоизоляции С116 составляет 50 дБ.
С118	Масса 1 м3 — 86 кг. Макс. высота – 9 м	Перегородка класса «Защита помещения от проникновения». Выполнена по типу С113 с одинарным металлическим каркасом, обшитым трехслойным гипсокартонным покрытием. Особенностью изделия являются листы оцинкованной стали, толщиной 0,5 мм, вставленные между ГКЛ, что значительно повышает прочность и огнестойкость конструкции.
С121	Масса 1 м3 – 32 кг. Макс. высота 3,1 м.	Каркас изготовлен из деревянного бруса, который имеет влажность 12% и обшит с обеих сторон одним слоем листов гипсокартона. Минимальная толщина перегородки из гипсокартона типа С121 зависит от ширины бруса и листов ГК.
С122	Масса 1 м3 составляет около 57 кг. Высота 3,1 м.	Отличается двухслойной «обивкой» деревянного каркаса листами гипсокартона. Изоляционный материал перегородки – плиты из минерального волокна. Преимущества – высокая прочность и хорошая звукоизоляция.

Гипсокартон, применяемый в конструкции перегородок, может быть, как обычным, марки ГКЛ, так и водостойким (ГКЛВ) или огнеупорным (ГКЛО). Практическое применение, чаще всего, имеет материал в виде листов шириной 12,5 мм. Независимо от их вида и размера, поверхность может быть отделана любым способом: покрашена, облицована плиткой, оклеена обоями и т. д.

Расчет гипсокартонной перегородки

Для определения минимальной толщины перегородки из гипсокартона необходимо учесть сечение листов и стоечного стойки из металла, который чаще всего используется для возведения прочных и надежных конструкций. Именно этот тип профиля берется за основу для создания большинства межкомнатных перегородок.

При расчете гипсокартонной перегородки также нужно учитывать, сколько слоев будет в конструкции, одинарный или двойной используется металл. Если за основу брать классический вариант гипсокартона и стойки на 100 мм, признанного достаточно прочным и надежным, получатся следующие результаты.

Толщина гипсокартона

Идеальная толщина листа гипсокартона, признанная всеми строителями, — 12,5 мм. Если уменьшить показатель, можно столкнуться с серьезными проблемами касательно прочности постройки. Если размеры ГКЛ для перегородки берутся меньше, высок риск того, что со временем они деформируются.

Итак, исходя из выбранного значения толщины гипсокартона для перегородки, можно рассчитать уровень нагрузки:

• если предполагается нагрузка до 50 кг, то ГКЛ следует выбирать 12,5;
• если нагрузка выше 50, но меньше 70 кг, можно использовать двойной ГКЛ или листы 18 мм;
• если больше 70 кг, то устанавливают также двойной или тройной ГКЛ.

Навесные полки не дают серьезной нагрузки, так же как и крючки или вешалки. Если же предусмотрено вмешательство в конструкцию для создания ниш, в которых будут стоять тяжелые предметы, увеличивается и прочность изделия.

Толщина вертикальных стоек

Для возведения каркаса используют профиль стоечного формата. Он подходит для возведения стен, которые выполняют чисто декоративные функции, если выбирать 50 мм металлическую рейку. Для более серьезных построек подходит каркас из профиля 100.

Совет! Для возведения декоративной перегородки, которой не грозят механические воздействия или высокое давление, можно использовать тонкие рейки металла 50, но сечение листов для нее уменьшать не нужно.

Если же конструкция предполагает использование тяжелых навесных деталей или в нее монтируют дверь, профиль должен быть 100. От него зависит не только толщина перегородки, но и надежность:

• постройки из металлических реек надежнее и долговечнее;
• можно увеличить слой изолирующего материала, повысив защиту помещения от постороннего шума;
• за счет каркаса повышается прочность, для этого не придется использовать увеличенное количество листов;
• широкий металл обеспечивает правильную работу двери.

Звукоизолирующий материал в перегородках можно использовать нескольких видов. Оптимальный – минеральная вата или листы. Этот материал обладает невысокой ценой, соответствует всем строительным нормам и помогает сохранять тепло.

Если уложить под металлом звукоизолирующие ленты, они повысят качество постройки.

Монтаж стоечного профиля (ПС)

Стойки изготавливают из ПС-профиля длиной 3000 или 4000 мм. Благодаря ребристой поверхности и загнутым кромкам он обладает большей жёсткостью на изгиб. Его ширина в конструкции перегородки зависит от высоты ремонтируемого помещения, веса настенных предметов и плит ГКЛ.

В кухнях, коридорах и прихожих (в помещениях с высокой проходимостью) устанавливается более крепкий профиль шириною 75 или 100 мм. Пара таких стоек (ПС-100) может выдержать дверь массой до 30 кг. При установке более массивных конструкций используют профиль UA — усиленный вариант стоечного профиля с утолщённой стенкой. При монтаже UA-профиля максимальная допустимая масса дверного полотна увеличивается до 70 кг.

Вертикальные стойки закрепляются по краям направляющего профиля. Их обрезают так, чтобы между верхушками опор и потолочным профилем образовался демпферный зазор в 10 мм, рассчитанный на усадку здания.

Будьте готовы к тому, что в местах реза профиль может погнуться. В случае деформаций опорных стоек возьмите в руки плоскогубцы и подровняйте их края.

После кройки каждая из стоек прикрепляется к нижнему профилю, а затем, как опора на шарнире, заправляется своим свободным концом в верхнюю направляющую, выравнивается по вертикали и прикручивается к ПН-профилю с помощью саморезов.

Аналогичным образом устанавливают рядовые стойки и стойки, формирующие основание дверного проёма. Разница в их монтаже заключается в следующем: первые, как правило, подчиняются стандартному шагу в 400 или 600 мм (т. к. ширина листа гипсокартона — 1200 мм), а вторые устанавливаются непосредственно по месту и привязываются к ширине дверного проёма.

Разметку осей рядовых стоек начинают от края стены. От него до центра первой стойки (при их выверке и монтаже хвостик рулетки можно зацепить за край направляющего профиля) и центральных осей других опор откладывают по 600 мм. При обрезанной фаске крайнего листа расстояние до первой стойки уменьшается до 550 мм.

В случае увеличенной нагрузки на каркас (при облицовке стены кафелем, навешивании на неё тяжёлых шкафов, бойлеров, радиаторов отопления) расстояние между стойками уменьшается до 400 мм, оставаясь кратным 1200 мм.

При вышеуказанных шагах стоек каркаса листы гипсокартона стыкуются на середине профиля.

Инструкция онлайн калькулятору гипсокартона

Чтобы рассчитать гипсокартон на стену, перегородки или потолок, сначала заполните размеры в миллиметрах:

Y – Высота перегородки или стены (длина потолка), которую необходимо обшить.

X – Ширина стены, перегородки или потолка.

Значения Y и X зависят от размеров Вашего помещения и дизайнерского решения, их легко измерить строительной рулеткой.

H – Длина листа. Стандартная длина гипсокартонного листа согласно ГОСТ 6266-97 «Листы гипсокартонные. Технические условия» составляет 2500 мм. Также этот материал может производиться длиной от 1500 до 4000 мм.

Z – Ширина листа. По стандарту значение Z = 1200 мм, однако, в зависимости от производителя, ширина гипсокартона, может быть от 600 до 1500 мм. Обязательно уточняйте размеры гипсокартонных листов у поставщика перед покупкой.

Расход материалов:

S – Количество стоечных профилей приходящихся на лист гипсокартона, выбирается исходя из ширины облицовочного материала. Оптимально располагать стоечные профили через каждые 600 мм (возможно уменьшение шага до 300-400 мм, если необходима повышенная несущая способность конструкции). Значение S следует выбирать в пределах от 2 до 4.

V – Количество слоев гипсокартона. Для стены обычно достаточно обшивки одним слоем гипсокартона. Если необходимо дополнительное упрочнение,  выравнивание и звукоизоляция, что актуально для обустройства перегородок, может понадобиться больше слоев (оптимально не больше двух). Увеличение количества слоев обшивки существенно сокращает размер помещения, и увеличивает расход материала.

Возможности калькулятора позволяют выбрать значение V от одного до четырех.

B – Расстояние между саморезами для крепления гипсокартонного листа к профилю, принимают от 100 до 250 мм.

N1 – Норма расхода грунтовки на обработку 1 м2 поверхности. Расход грунтовки в обязательном порядке указывается производителем товара на упаковке, и Вы легко сможете ее там найти. Однако это усредненные нормы расходов. Реальный расход будет зависеть от типа грунтуемой поверхности, времени года и погодных условий и способа нанесения грунта. Поэтому следует делать запас до 10 % сверх заявленного изготовителем расхода.

N2 – Расход шпатлевки на один квадратный метр (для стартовой обработки, т.е. первого слоя поверх гипсокартона) зависит от характеристик применяемого материала и кривизны обрабатываемой поверхности. Для стартовой шпатлевки на основе гипса и извести примерный расход составляет 0,8-1,0 кг на м2 (при условии что толщина слоя в пределах до 10 мм). Следует помнить, что расход заявленный производителем на упаковке часто приводится при толщине 1 мм. Если требуется слой толще, то и расход возрастет. Также рекомендуется  запастись стартовой шпатлевкой на 10-15 % больше указанного расхода.

N3 – Расход финишной шпатлевки составляет от 0,5 до 1 кг/м2 (при оптимальной толщине нанесения 0,5-1 мм).

Может показаться, что гипсокартон достаточно гладкий материал, не требующий дополнительного выравнивания перед окрашиванием, однако шпаклевка нужна не только чтобы сделать поверхность ровной, но и повысить прочность, увеличить адгезионные свойства и уменьшить впитывающую способность картонного основания. Краска на шпаклеванной поверхности держится лучше, а ее расход уменьшается.

N4 – Количество краски на покрытие 1 м2 поверхности, зависит от вида лакокрасочного материала, способа нанесения и качества самой плоскости. Средний расход краски на один метр квадратный около 0,2 кг. Точный расход конкретного покрасочного материала уточняйте у производителя или поставщика.

Обратите внимание, если для покраски используется валик, то его нельзя менять пока не покроете целиком площадь стены или потолка, поскольку при смене проявятся различия в фактуре (т.е. одним валиком следует красить весь участок)

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и для его печати не понадобится цветная краска или тонер.

Нажмите «Рассчитать».

Калькулятор поможет сделать расчет необходимого количества материалов для обшивки стен, потолка или перегородок гипсокартоном. Узнать сколько нужно листов гипсокартона, направляющего и стоечного профиля (в метрах или штуках стандартной длины), саморезов для крепления гипсокартонной обшивки и сборки каркаса (и общее их количество). Также программа рассчитает, сколько потребуется уплотнительной и армирующей ленты, утеплителя, грунтовки, стартовой и финишной шпатлевки и краски. Это позволит минимизировать риски приобретения лишнего материала для облицовки стен гипсокартоном, а также их дальнейшей отделки и соответственно снизит Ваши затраты на произведение ремонта

Примите во внимание, при расчете не учитываются проемы для дверей и окон

Расчет перегородки из гипсокартона

Вступление

Проблема разделения жилого и офисного пространства принципиально решается двумя способами. Во-первых, в нужном месте строятся лёгкие межкомнатные перегородки из гипсокартона. Во-вторых, используется более современный метод изменения планировок с помощью раздвижных перегородок.

В отличие от стационарных перегородок откатные стены позволяют менять пространство в зависимости от ситуации. Например, в большом зале монтируются раздвижные перегородки и превращают зал в три полноценные, звукоизолированные комнаты.

При необходимости откатные стены сдвигаются и в вашем распоряжении большой зал.

О расчёте

Расчет перегородки из гипсокартона производится до начала работ, для определения количества материалов для перегородки из гипсокартона. Начать расчет следует с определения типа самой перегородки, определения количество слоев гипсокартонной обшивки.

При расчете не забываем о расчете количества звукоизоляционного материала, материала для электропроводки. Подготовка полного списка материала позволит закупить материал в одном месте и осуществить его разовую доставку.

 Расчет перегородки из гипсокартона делаем после того, как выбираем тип перегородки.

С чего начать расчет перегородки из гипсокартона

Необходимо определиться с количеством слоев обшивки и с ее толщиной. Толщина перегородки зависит от типа профиля для перегородки. Количество слоев напрямую зависит от толщина перегородки, чем она толще, тем больше слоев гипсокартона нужно. Правда, больше трех слоев гипсокартона планировать не нужно.

• Так, например, декоративная перегородка делается на каркасе из профилей толщиной 50 и 75 мм. Такую перегородку можно сделать из потолочного гипсокартона толщиной 9,5 мм и даже, подойдет 6 мм.
• Для перегородки с дверью нужно применять профиль шириной 100 мм. Причем обшить такую перегородку нужно в два слоя, использую стеновой лист гипсокартона толщиной 12, 5 мм. Также, дверной проем нужно укрепить деревянным брусом.

Для звукоизоляции нужно запланировать прокладку минеральной ваты в конструкции каркаса. Чем лучше нужна звукоизоляция, тем толще нужна перегородка и тем больше слоем минеральной ваты потребуется. Нельзя забывать о покупке звукоизоляционной ленте Дихтунгбанд. Она проклеивается между всеми направляющими профилями и основанием ( стеной и полом).

Каркас перегородки собирается из направляющего профиля ПН или UD и стоечного профиля ПС (CD). Длина профилей 3 метра. Ширина профилей зависит от производителя, и немного различаются у Кнауф и Гипрок. Подробно о профилях в статье: Профиль для перегородки из гипсокартона.

Расчет перегородки из гипсокартона — профили

Количество стоечных профилей зависит от планируемого шага их установки. Стандартный шаг между стоечными профилями 60 см. Это связано с размером листа гипсокартона. В небольших перегородках шаг между стойками уменьшают до 30/40см. Если Высота потолков выше 3 метров, то их нужно наращивать. Наращивание производится попеременно, сверху, снизу, сверху и т.д.

Количество направляющих профилей равно периметру перегородки плюс 10-15 % запаса.

Расчет дополнительных материалов

В расчет перегородки входит расчет электропроводки, труб сантехники, саморезов для крепления каркаса типа LN (если нет просекателя) и для крепления листов гипсокартона типа TN.

Крепеж для гипсокартона рассчитываются из расчета 60 штук на 1 полный лист гипсокартона.

При однослойной обшивке используют шурупы длиной 25-30 мм, при двухслойной обшивки используют шурупы 45 мм, для второго слоя.

Если перегородка будет краситься нужно, подумать и о приобретении краски. Обычно покупают водоэмульсионную краску, с повышенной прочностью к истиранию.

Рекомендации по расходу материала

Хотя понятно, что расчет материала для перегородки зависит от конкретного случая и рассчитывается, что называется. По месту. Однако приведу таблицу расчетов, предлагаемую компанией Кнауф.

Это весь расчет перегородки из гипсокартона.

Gipsokart.ru

Какой гипсокартон лучше для перегородок?

Дело не в том, какой гипсокартон лучше, а где будет находиться перегородка или конструкция, которую планируется сделать. На сегодня, потребителю предлагаются следующие виды гипсокартона:

• ГКЛ – обычный, применяемый в помещениях с нейтральной влажностью;
• ГКЛО – огнестойкий, используемый для монтажа возле участков с высокой температурой и электрических щитов;
• ГКЛВ – влагостойкий, применяется для санузлов, кухонь, рабочих помещений;
• ГКЛВО – универсальный, сочетает устойчивость к открытому пламени и влаге.

Исходя из приведенных категорий, для каждого типа помещения, в котором запланировано построить перегородку, можно подобрать свойственный условиям эксплуатации тип ГКЛ.

Помимо этих параметров, гипсокартон классифицируется по типу кромок листа, а также толщине листов, что позволяет подобрать наиболее оптимальный вариант материала.

Если же планируется облагородить кухню или намечена перепланировка санузла, то уместно использование ГКЛО, при этом, если предусмотрена прокладка электрических коммуникаций внутри перегородки, то используется ГКЛВО.

Размер имеет значение

При создании фальш-стены или перегородки из гипсокартона самым важным ее параметром является толщина. Здесь необходимо знать, какая для подобных стен бывает минимальная и максимальная толщина.

Сегодня из гипсокартонных листов конструируют фальш-стены следующих предназначений:

декоративная. Она обычно делается как фигурный и декоративный элемент интерьера помещения и служит для подчеркивания его красоты. Обычно не предполагает тяжелых нагрузок и не используется с практической стороны. Ее толщина может быть допустимо минимальной;

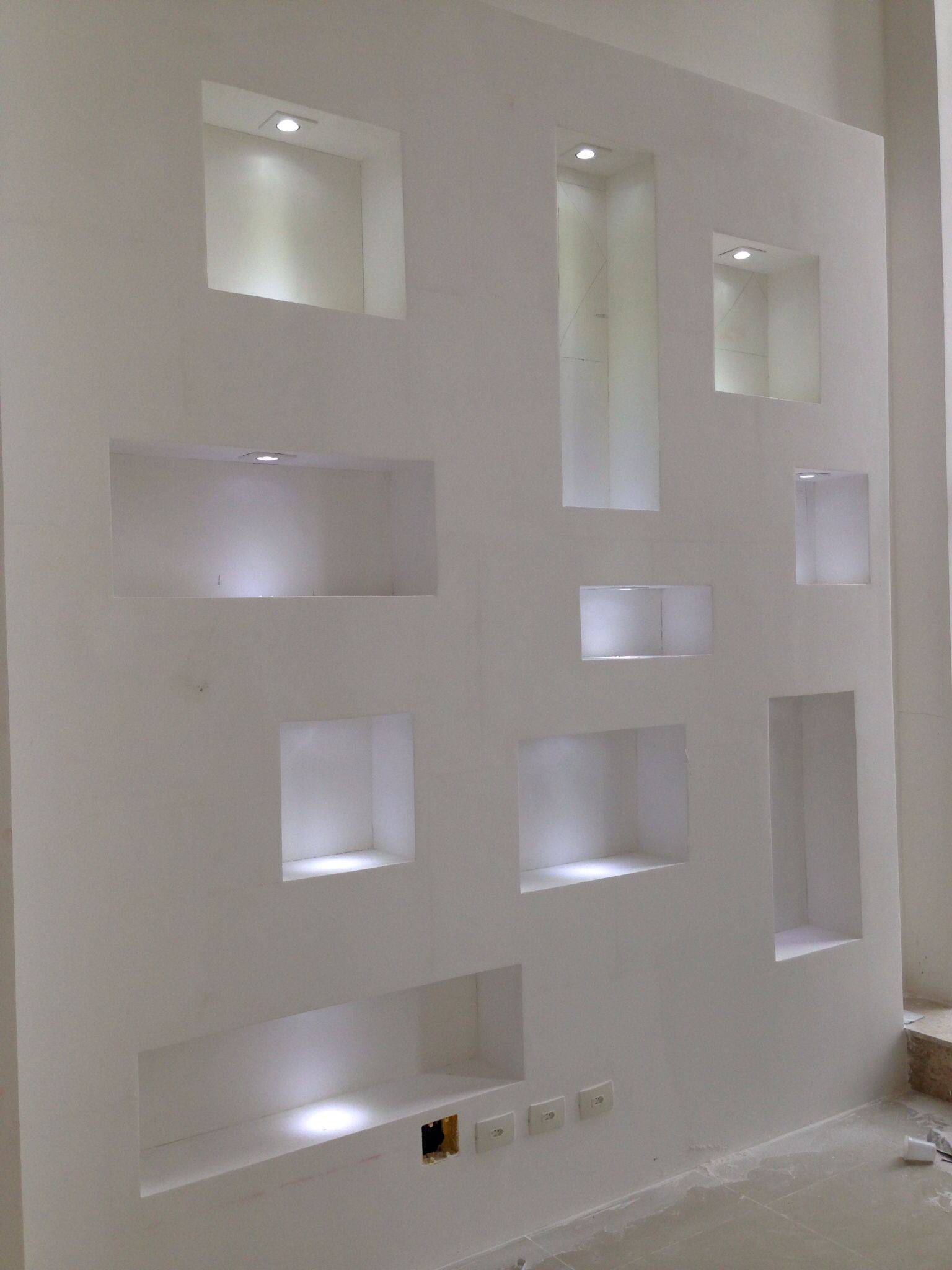

Фигурная стена

функциональная. Для таких стен следует выбирать толщину, которая будет максимальной или приближаться к таковой. Толщина перегородки из гипсокартона в этом случае зависит от степени нагрузки, которую она должна выдерживать. Такие фальш-стены часто содержат некоторое число полок или ниш, в которых предполагается размещение книг, цветочных горшков, ваз и т.д.

Функциональная стена Выбор толщины стен должен исходить и из их размеров. Сегодня подобного рода конструкции можно сделать следующих типов:

• в виде небольшой перегородки, которая будет частично перекрывать пространство;
• стена с аркой без дверей;
• полная и монолитная стена без декоративных элементов со вставленной дверной коробкой.

В каждой из этих трех ситуаций размер перегородки будет разным, а конструкция будет выполнять различную функцию. Поскольку гипсокартон для таких стен крепится только на деревянный или металлический каркас, то при монтаже следует обязательно брать в расчет и толщину каркасных элементов. Не стоит забывать, что дизайнерский вид планируемой перегородки также вносит свою лепту в определении толщины. Фальш-стена должна полностью выдерживать планирую на нее нагрузку со стороны всех декоративных элементов, а также размещаемых на ней предметов обихода.

Общая информация о ГК панелях

Выбирая гк плиты, подразумевают, что отделочные работы будут вестись по «сухому» методу. А за основу конструкций будет взят именно гк материал. Прочие материалы могут привлекаться в качестве вспомогательных для соединения, установки и отделки базовых. Лист гк в составе имеет две составляющие — гипсовый плоский сердечник и его обрамление в виде прочного картона.

Несмотря на небольшую толщину, гипсокартон для стен, арок и потолков отличается достаточным запасом прочности. Такой востребованный материал, как стеновой гипсокартон весьма жесток, а его внутреннее гипсовое содержимое может дополняться разными компонентами для достижения тех или иных качеств.
