Трап для душа в полу под плитку: лучшее решение для современной ванной комнаты

Монтаж трапа

Проще всего устанавливать трап для душа в полу под плитку при строительстве частного коттеджа. В этом случае можно обдумать разные варианты на этапе проектирования. Для максимальной производительности используют вертикальный отвод в дренаж. Применяют точечные и щелевые системы по мере необходимости.

Сложнее реализовать проект в многоквартирном здании. Чтобы обеспечить бесперебойную функциональность слива необходимо создавать уклон от 25 до 35 мм на каждый метр. Для ванной комнаты стандартной площади это означает подъем пола на 10-16 см и соответствующее уменьшение высоты потолка.

Ниже приведена технология установки трапа для душа в полу под плитку:

Рисунок Действия

Вначале надо сделать разметку. Трап устанавливают в нужном месте, на высоте, обеспечивающей выполнение указанных выше условий хорошего слива. Следует добавить высоту стакана. В данном примере она составляет 12 мм

При выборе точки монтажа принимают во внимание размеры керамической плитки. Лучше всего, если получится кратное им расстояние, чтобы не выполнять подрезку. Надо помнить о швах между отельными элементами

Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика

Надо помнить о швах между отельными элементами. Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика.

Для стока в сторону трапа от самой дальней точки пола душа понадобится 14 мм. Отмечают соответствующую величину. В примере получилось значение 21, 5 см. Это – общая толщина слоев, которые будут последовательно установлены над плитой перекрытия между этажами.

Делать этот промежуток монолитным нецелесообразно. Здесь достаточно места для монтажа дополнительной теплоизоляции. При возможности сюда можно установить водяной или электрический подогрев.

В этом примере использовано не сложное решение. Нижний слой формируют из керамзитобетона (11-12,5 см). Он получается прочным и стоит недорого. Перед заливкой по периметру устанавливают демпферную ленту, а на бетонную основу укладывают пенополиэтилен (толщиной от 4 до 5 мм). Опалубку делают из обрезка доски, гипсокартона, иных подручных средств. В данном случае нагрузки на нее не будут чрезмерными.

Через 24 часа можно удалить опалубку. На этом этапе можно примерить корпус трапа и плитку, проверить точность выбора точки монтажа.

Далее укладывают пенополистирол (4-5 см). Следует приобретать качественные изделия надежного производителя с плотностью от 35 кг на 1 м. куб. и выше. Такие плиты обладают достаточной прочностью и низкой теплопроводностью. При правильном монтаже даже без дополнительных средств будет обеспечена хорошая герметичность. Пенополистирол отрезается без лишних усилий обычным канцелярским ножом. Поэтому подгонка отдельных элементов под форму конкретного пространства будет выполнена точно.

В пенополитстироле делают необходимые вырезы. После – устанавливают  трапики для слива воды, подсоединяют слив к системе канализации. Отверстия между частями конструкции заполняют монтажной пеной.

Для следующего этапа пригодится специальное приспособление. Это – набор реек и кольцевой элемент с пазами из пластика. Каждая из направляющих создана с переменной высотой. Их устанавливают со скосом в сторону слива. Стяжку заливают по этим уровням. Это обеспечит оптимальное изменение высоты (около 10-11 мм на 1 м. длины пола). Его будет достаточно для быстрого перемещения жидкости, но не возникнет чувство дискомфорта из-за неровной поверхности.

В ходе заливки контролируют итоговый уровень. Он должен получиться ниже трапа на общую толщину клеевого состава и керамической плитки. Пластиковые детали из раствора не извлекают. Они будут выполнять функции компенсационных швов, препятствующих разрушению конструкции при изменении температуры.

Для укладки используют плитку, стойкую к повышенной влажности. Ее монтаж начинают от слива и далее – к стенам. Такая методика поможет минимизировать ошибки и ограничения определенных размеров. Отрезанные плитки около стен будут менее заметны, чем в центральной области. Мелкая плитка (мозаика) лучше подходит для таких проектов. С такими изделиями проще создавать правильный наклон в нужных направлениях. Подрезанные части на стыках выглядят менее заметно. Промежутки между керамическими плитками затирают специализированными смесями нужного цвета. Щель между пластиковым корпусом слива и финишным покрытием заполнят стойким к воде герметиком.

На последней стадии удаляют временную пластиковую крышку трапа с сухим затвором для душа, устанавливают решетку. После – проверяют работоспособность системы.

Статья по теме:

Плюсы душа с вмонтированным сливом

Многообразие лотков и трапов для сливных вод можно пояснить тем, что появилась необходимость в кабинах душевых – не покупных, собой представляет единую конструкцию которая собирается, а неподвижных, без поддона и трудной электронной «начинки».

Приспособление кабины различается обычностью и удобством: штанга с душем, медленно открывающиеся пластиковые купейные двери, нескользкий пол, покрыт плиткой из керамики. Подобное место для принятия процедур связанных с водой можно организовать собственноручно, выложив стены и пол плиткой и правильно подключив коммуникации.

Даже без ограничительных бортов и бордюров вода не вытекает за пределы кабинки, если правильно оборудовано покрытие для пола – с не тяжёлым уклоном, обеспечивающим вывод воды в сливное приспособление

Почему хозяева больших ванных помещений и тесных сантехнических узлов подбирают этот вариант кабины для душа? Она владеет множеством положительных характеристик:

• разнообразие размеров и комбинаций;
• возможность расположения в оригинальных помещениях;
• создание оригинального дизайна;
• простота ухода и постоянной уборки;
• комфортабельное применение душа пожилыми людьми.

Одно из технических положительных качеств – наличие аварийного слива. Во время форс-мажорных обстоятельств (аварии провода воды в собственной квартире или у верхних соседей) вода уходить будет через трап, встроенный в плитку из керамики пола.

Особенности монтажа

При установке трапов требуется провести несколько типов работ:

• Подготовительные – самый легкий вариант установки – это монтаж в частном доме, сразу на этапе строительства. Таким образом будет иметься возможность оборудовать систему вертикального слива, которая станет долговечной и обеспечит максимальную эффективность отвода воды. А вот для городской квартиры данный этап будет проблематичным – в данном случае возможно ограничиться лишь горизонтальным сливом. И даже при этом потребуется поднятие пола на несколько сантиметров вверх. Если же монтировать душевую кабинку в уже отделанном помещении, то в большинстве случаев придется удалить старый пол, дабы иметь доступ к трубе канализации.
• Прокладка магистрали – на этом этапе потребуется внести нужные изменения в систему канализации (поменять трубы на новые, проложить их к месту монтажа кабинки и т.п.).
• Защитные – провести гидроизоляцию пола.
• Монтажные – трап собирается и оборудуется, согласно рекомендациям, изложенным в инструкции. В целях поддержания конструкции и до момента застывания стяжки, следует использовать идущие в комплекте ножки (при необходимости, устройство поддержки можно выполнить самостоятельно).
• Теплоизоляционные – пол необходимо изолировать посредством пенополистирола или иного материала с теплоизолирующими свойствами.
• Залив стяжки – при необходимости поднятия уровня пола на существенную высоту, укладка стяжки производится в несколько слоев.
• Финишные – поднятое напольное покрытие требуется высушить, затем произвести его отделку. В роли отделочного материала может выступить кафельная керамическая плитка для пола, которая укладывается в противоположную от трапа сторону по направлению к стенам. После отвердения раствора можно положить на слив защитную решетку.

Разновидности конструкций

Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией.  По конструкции все они делятся на три типа: точечный, пристенный и линейный.

трап для душа

Точечный

Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

Сливной трап точечный

Пристенный

Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

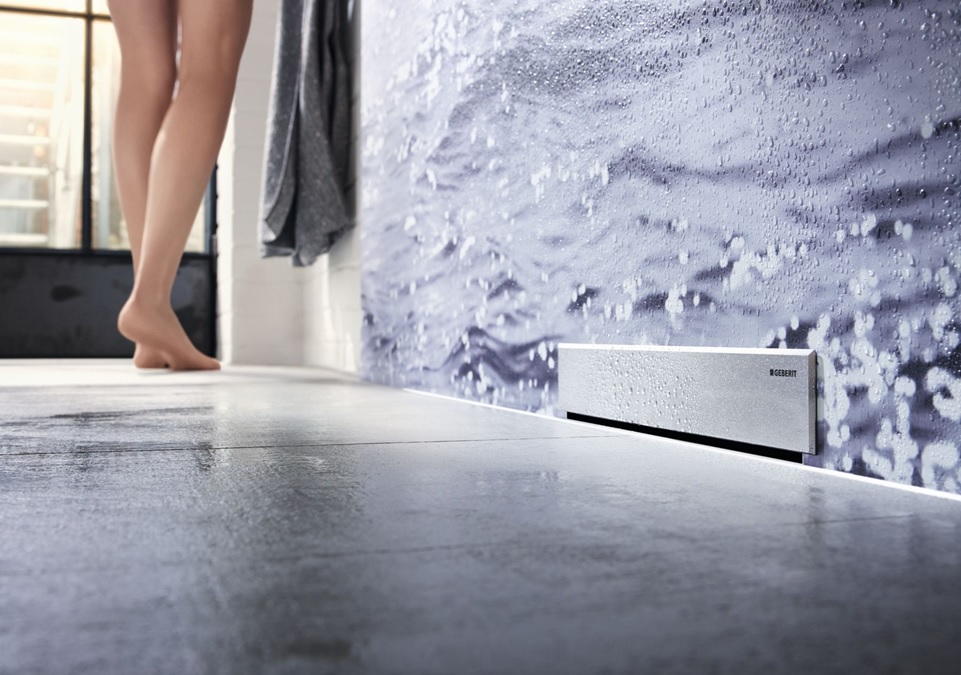

Geberit Duofix пристенный душевой трап

Линейный

Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

Трап линейный 105 см для плитки толщиной 5-7 мм

Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.

У линейных трапов большая пропускная способность

Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.

Линейный трап-невидимка

Назначение трапа в душевой кабине без поддона на полу

Трап для душа необходим для отведения канализационных вод во время купания, и обеспечения их доставки к центральному стволу канализационного стояка. Кроме того его конструкция предусматривает и ряд других полезных функций, среди которых:

1. Фильтрация – решетка задерживает крупный мусор и он не способен попасть во внутреннюю часть трапа, и заблокировать проход сточных вод;
2. Герметичность – благодаря надежной конструкции вода движется строго в заданном русле, не проникая в стяжку, не вызывая сырости;
3. Препятствие распространению запахов – особенность конструкции заключается в том, что неприятный запах блокируется небольшим количеством воды, закупоривающим сообщение стояка с отверстием для водоотведения в полу.

Трап для душа должен долго и надежно служить в агрессивной среде, поэтому материалы, из которых он изготовлен хорошо сопротивляются распространению коррозии. Чаще всего это пластик, нержавеющие или цветные сплавы металла, а также их комбинации.

Работа в агрессивной среде

Внешний вид трапика для душа зависит от фирмы производителя, поэтому всегда можно подобрать его форму по своему вкусу. Наиболее распространены прямоугольные, круглые, овальные и квадратные вариации исполнения. Так же различают трапы точечные и линейные. Точечные устанавливают в любом месте душевой комнаты, чаще всего в середине или в месте самого низкого уровня пола. Линейные всегда размещают по краям комнаты.

Разновидности и габариты сливов для отведения сточных вод могут быть самыми разными, все зависит от предпочтения покупателя и завода производителя. Ценовая категория имеет широкий диапазон, от простейших моделей неизвестных фирм, до дорогостоящих качественных изделий знаменитых брендов. Существуют вариации трапов одной модели с разной высотой, это необходимо для подбора изделия в соответствии с высотой стяжки в конкретном помещении.

Порядок работ при монтаже душевой без поддона своими руками

Если вы не знаете, как сделать душевую кабину без поддона самостоятельно, нижеприведенная инструкция поможет вам.

Для того чтобы сделать душевую кабину своими руками без поддона, необходимо учесть уклон труб и самого пола к канализации не менее чем на 1 градус. На очищенное и подготовленное бетонное основание необходимо нанести слой гидроизоляционной мастики. При этом необходимо поднять уровень нанесения средства от пола по стенам на высоту не менее чем 25 см. Это позволит обеспечить дополнительную изоляцию стяжки от влаги.

Теперь в намеченном месте монтируем т рап или лоток. Для этого необходимо сначала смонтировать трап и его опоры строго по инструкции. Все коммуникации (сифон, трап, трубы) соединить между собой в одну конструкцию и протестировать отвод воды путем заливания жидкости в трап. После того как система отвода воды смонтирована, решетку трапа лучше заклеить самоклеящейся пленкой во избежание попадания в нее строительной грязи и мусора.

На открытые места пола желательно уложить слой пенопластовых (пенополистироловых) пластин, толщиной не менее 4 см. Такой материал будет играть роль утепляющей и амортизирующей прокладки.

Уровень наклона пенопласта к месту слива постоянно контролируем при помощи строительного уровня. Оставшиеся щели между коммуникациями и пенопластом засыпаем песчано-водяной смесью. Тщательно трамбуем, выравнивая уровень пенопласта и песка. Такую конструкцию оставляем до затвердения на 3-4 дня.

Важно. при монтаже трапа постоянно следите за уклоном трубы в сторону канализационного стока. Этап второй: гидроизоляция душевой без поддона

Этап второй: гидроизоляция душевой без поддона

Перед тем как сделать душевую без поддона окончательно привлекательной, необходимо обеспечить её абсолютную герметизацию. Это позволит обеспечить возможного подтопления соседей снизу.

Для осуществления герметизации в душевой, нужно уложенные ранее плиты полистирола еще раз обработать герметизирующей мастикой. И снова захватить участок стен от пола вверх.

На нанесенный слой средства укладываем сплошной лист гидроизоляционного материала (стекловолокно или рубероид). Его края должны заходить на стены от пола на высоту не менее 25 см.

Важно. при монтаже гидроизоляционного материала по углам ни в коем случае не режьте пленку. Лучше просто загнуть гидроизоляцию по углам и хорошо прижать

Можно посадить на клей. В противном случае разрезы со временем начнут пропускать воду, что приведет к последующему разрушению всей конструкции

Лучше просто загнуть гидроизоляцию по углам и хорошо прижать. Можно посадить на клей. В противном случае разрезы со временем начнут пропускать воду, что приведет к последующему разрушению всей конструкции.

Этап три: бетонная стяжка и чистовая отделка душевой

Наполовину смонтированный пол еще раз покрываем бетонной стяжкой толщиной около 4 см. Не забываем учитывать уклон пола в сторону трапа. Рекомендуется на бетонную стяжку уложить планки, предназначенные для швов плитки. Это позволит бетонному полу хорошо реагировать на температурные перепады и при этом не растрескиваться.

Осталось отделать пол и стены душевой керамической плиткой или мозаикой. Все швы тщательно закрываем гидроизоляционным средством (пленкой или силиконом).

Теперь осталось установить ограждение душевой без поддона. Каким оно будет, решать вам. Как варианты можно использовать:

Кирпичную или шлакоблочную перегородку, отделанную кафелем или мозаикой;

Стеклянные дверцы. установленные под прямым углом или имеющие округлую форму.

При этом стоит знать, что сегодня достаточно большое количество компаний выпускает самые разнообразные варианты стенок для душевой без поддона. Как правило, это усиленное стекло толщиной от 6 до 12 мм, которое не оставляет разводов, потеков и пятен. Кроме того, такие стенки могут быть выполнены в прозрачном, светлом, темном или матовом варианте.

В качестве лейки можно использовать любую современную конструкцию на свой выбор. Удачных вам работ и приятных водных процедур!

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

• ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
• Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет. Подготовлены направляющие для заливки стяжки
• Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
• Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

• Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка. Примерная схема расположения лаг «конвертом»
• Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Функциональные характеристики

Трап имеет простую конструкцию – предназначен он для сбора и отведения воды с поверхности пола в систему канализации. Изготавливается устройство из нержавеющей стали, армированного или металлопластика.

Помимо основной функции трап решает следующие задачи:

1. Не пропускает мусор и предотвращает тем самым засорение канализационных труб.
2. Не пропускает в помещение неприятные запахи из канализации.
3. Позволяет быстро выполнить прочистку сливного отверстия, предоставляя свободный доступ к нему.

Устройства для водоотведения с сухим затвором не пропускает неприятные запахи из канализации

Существует две разновидности трапов. Линейный слив собирает воду в лоток, а точечный выполнен в виде воронки. Вторая разновидность встречается чаще, так как позволяет смонтировать трап в любом месте душевой. Потребуется только выполнить наклон пола в сторону слива, чтобы вода стекала самотеком.

Так как рабочая площадь линейного трапа за счет наличия лотка увеличена, его пропускная способность гораздо больше, чем у точечного устройства. Располагаться такой трап может вдоль стены или в центре душевой. Также потребуется уклон в сторону трапа с одной стороны. Снаружи на поверхности пола монтируется линейная планка из нержавеющей стали в виде узкого длинного прямоугольника. Решетка может быть традиционной или с узором. Располагается она на одном уровне с плоскостью кафельного пола.

Конструкция линейного трапалинейный трап для душа

Выбирая модель трапа, учитывают следующее:

1. Технические возможности устройства, его пропускную способность и размер.
2. Как расположена труба канализации.
3. Где в помещении расположена душевая.
4. Стилистика помещения, а также отделочного материала стен и пола.

Некоторые производители предлагают монтаж трапа, имитирующего напольную плитку – вода стекает через щели по его периметру

Выбрать устройство необходимой высоты, размера и формы сегодня не составляет труда. Сливы отличаются формой крышки (круглая, квадратная, прямоугольная) и материалом изготовления.

Большая часть трапов оснащены гидрозатвором внутри сифона. Обычное устройство при нечастом использовании душа, при испарении воды, не защитит от посторонних запахов. А вот устройство с сухим гидрозатвором действует эффективнее. Он надежно защищает помещение от «канализационных» ароматов, так как не только водным затвором, но и несколькими заслонками. Они автоматически блокируют сливной канал, если по нему не течет вода.

Элементы трапа с сухим затвором

Есть несколько вариантов расположения сливного отверстия:

1. По центру – это часто встречающийся способ расположения слива. Уклон пола в этом случае выполняется с четырех сторон.
2. В месте стыка стены и пола располагают линейные трапы, а наклон пола выполняют от противоположной стены.
3. Максимально незаметным является точечный слив, расположенный в углу душевой. Уклон выполняется с двух сторон, чтобы вода стекала в угол.

Защитный затвор: виды

От того, насколько часто используется душевая, зависит конструкция защитного затвора. Сифонный гидрозатвор отлично функционирует в душевых, которыми пользуются ежедневно. Водный барьер надежно защищает помещение от проникновения запахов из канализации. Минус такой конструкции заключается в ее массивности. К тому же затвор перестает справляться со своей функцией, когда пересыхает. Происходит это по разным причинам: когда редко пользуются душем, изначально неправильно выбран уклон конструкции или смонтирован «теплый пол».

Сифонный затвор

Поэтому популярность приобрели современные модели с «сухим» запирающим устройством. Есть три разновидности:

1. Сухой затвор диафрагменного типа оснащен подвижной подпружиненной мембраной. Диафрагма пропускает воду, опускаясь под ее давлением.
2. В поплавковом затворе запирающий элемент при сливе воды поднимается, а затем опускается и «затыкает» отверстие.
3. В маятниковом запоре специальное устройство под действием силы тяжести перекрывает слив.

Элементы сухого трапа, которые располагается внутри конструкции пола, изготовлены из пластика, а наружная крышка из нержавейки.
