Трубогиб для профиля из подручных материалов: последовательная сборка

Как правильно согнуть трубу без специального оборудования

Если изготовить самодельный трубосгибающий станок нет возможности, то реализовать поставленную задачу можно без специального станка или оборудования. Как согнуть круглую трубу или профиль без применения трубогибов, рассмотрим далее. Для этого есть следующие способы:

1. Самый простой — это зажать трубу между двумя столбиками (они должны быть крепче, чем сгибаемый материал), и произвести сгибание до необходимой величины
2. Заполнить трубу или профиль песком, и разогреть место изгиба паяльной лампой, после чего произвести изгибание ручным способом. Нагретый металл легко поддается деформациям, но здесь главное не переусердствовать. Этот метод популярен среди монтажников систем отопления, когда изгибы стальных труб получали именно таким способом
3. Воспользоваться болгаркой и сваркой. Если труба имеет большой диаметр, то самый простой способ ее согнуть — это сделать пропилы в месте будущего изгиба, и произвести сгибание. Чтобы восстановить прочность материала, оставшееся пространство области прореза следует заварить

Способов для сгибания труб и профиля достаточное количество, и для их реализации не понадобится предварительно изготавливать гибочные приспособления. Однако такие методы рациональны только в одном случае, когда необходимо выполнить работы в единичном количестве.

Роликовый трубогиб

Ещё один простой способ, как можно соорудить трубогиб своими руками для профильной трубы – применить роликовую конструкцию. Такой инструмент даёт больше возможностей и обеспечивает практически идеальную точность. Имеет следующие составные элементы:

• Установленный на вертикальную ось ролик. Вращение должно быть свободным.
• Поворотный рычаг с ручкой.
• Сменный ролик, выполняющий сам изгиб. Монтируется на обратном плече рычага.
• Упорный узел.
• Станина.

Свободное вращение ролика обеспечивает минимальное усилие. Поэтому следует применять подшипники качения. Следует предусмотреть возможность быстрой замены роликов, чтобы изменять угол гибки.

Обратите внимание!

• Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

• Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

Основные элементы конструкции

Принцип работы

Для изготовления той или иной конструкции станка следует просмотреть несколько схем, чтобы определиться с набором деталей. Дело в том, что при необходимости все составляющие узлов можно приобрести за деньги, но также можно использовать те материалы, которые есть в вашем хозяйстве и ничего за это не платить. В большинстве случаев домашние умельцы останавливаются на фронтальных конструкциях и для этого у вас должно быть в наличии:

• три металлических валика (вальца);
• цепь для привода;
• оси вращения;
• механизм для привода;
• металлические профили (швеллеры) для рамы.

Иногда при отсутствии металлических валиков их заменяют деревянными или полиуретановыми, но… Такой прокатный механизм не выдержит длительной нагрузки, то есть, станок послужит своей цели, но недолго. Есть ли смысл растрачивать свой труд для кратковременной пользы, если, приложив усилия или даже заплатив определённую сумму, можно найти стальные валики?

Схема простого трубогиба с размерами в мм

Как вы поняли, процесс деформирования профиля происходит при помощи вальцовки, то есть, труба прокатывается по валикам (вальцам), что исключает излом и растрескивание. Для проката (изгиба) профиля его вставляют в прокатную линию (между валиками) и прижимают сверху винтовым приспособлением или домкратом до нужного радиуса изгиба. Затем при вращении ручки подачи труба перемещается, и изгиб проходит по всей длине. Получается, что это ручной привод, который приводится в движение мускульной силой, но в домашних условиях такой механизм очень удобен.

Прижим профиля производится домкратом

Для сборки простого трубогиба своими руками, о котором идёт речь, вам понадобится:

• домкрат (желательно реечного типа);
• металлические профили с полкой для горизонтальной и вертикальной рамы;
• пружины из легированной стали (их отличает высокая прочность);
• три стальных вала с подшипниками;
• цепь для привода (можно от велосипеда или мопеда);
• шестерёнки (ведущая и ведомая);
• толстая арматура для осей и приводной ручки.

Видео: процесс работы по изгибанию трубы

Как видите, сделать профилегиб своими руками легче по имеющимся чертежам, а фото и видео материалы в этом только помогают. Профилегиб, представленный на картинке, приводится в движение ручкой, которая вращает вал с ведущей шестерёнкой. При помощи цепи вращение передаётся на вал  с ведомой шестерёнкой, а третий вал прижимает профиль сверху до необходимого угла изгиба. Всё очень просто.

Процесс изготовления механизма

Чертежи устройства для изгибания

Если вас интересует, как сделать профилегиб, то вам придётся выполнить ряд действий, которые обеспечат эту надёжность механизма, а это:

• изготовление мощной рамы, собранной при помощи сварки и болтовых стяжек;
• по условиям чертежа (технического задания) сделать и установить оси вращения для валиков. Их три штуки – два прокатных и один прижимной;
• для вращения прокатных валиков нужно обеспечить цепную передачу, то есть, приварить (ровно) ведущую и ведомую шестерёнки;
• на ведущую шестерёнку наварить ручку для вращения.

Нюансы изготовления

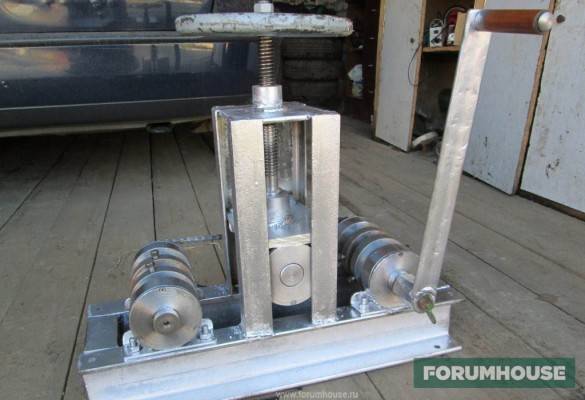

Готовый трубогиб

Если у вас есть в наличии все необходимые детали, то изготовить механизм для выгибания профиля несложно. В первую очередь нужно учесть, что все валики должны вращаться на подшипниках – точность вращения обеспечит правильный прокат, без сбоев и изломов. Ведущая и ведомая шестерёнки должны быть правильно оцентрованы – сбой от центра хотя бы на 0,5 мм приведёт к неправильной деформации (изгиб получится неравномерным).

Прижимной вал тоже должен быть оцентрован – от этого зависит точность угла изгиба. Лучше всего, когда размерывсех трёх валов одинаковы – прокат получается наиболее чётким. От жёсткости прижима тоже зависит точность проката, поэтому вал должен хорошо фиксироваться.

Разновидности трубогибочных приспособлений и механизмов

В наши дни можно встретить примеры трубогибочного оборудования, имеющего различное конструктивное исполнение: от сравнительно простых приспособлений для ручного гиба до самодельных станков с ручным или электрическим приводом.

По предназначению трубогибы делятся на два типа.

Первый тип – угловые (позволяют придать нужный радиус определенному участку заготовки).

Второй тип – трехвалковые трубогибы – станки и приспособления, которые позволяют формировать заданный радиус гиба по всей длине заготовки.

По способу регулировки радиуса трубогибы бывают механическими.

И гидравлическими.

Привод опорных валов может быть как ручным, так и электрическим.

Виды профилегибочных станков и их устройства

Профильные трубы имеют различную толщину стен и диаметр, поэтому трубогибы требуются разные. Механизмы для гибки профтруб имеют конструктивные отличия от стандартных трубогибов для круглых труб. Ведь профили обладают большой устойчивостью к изгибанию, а также радиус сгиба у них обычно больше.

Станок для гибки профильной трубы

Основные виды трубогибов для профильного изделия:

• по типу привода;
• по методу изгиба;
• по месту расположения подвижного валика.

По типу привода

От угла загиба, а так же материала профтрубы и требуемой точности, зависит выбор гибочного станка, которые бывают:

1. Гидравлическими — предназначены для изгиба трёхдюймовых элементов. Они обладают высоким уровнем производительности, точности и скорости. Встречаются ручного и автоматического типа. Это самый мощный профилегиб, способный изогнуть любую трубу. В него входит — швеллер (широкие и узкие отрезки, по три каждого вида), петлевой замок, ролики — 3 шт. (размещённые на подшипниковых узлах), передающая ручка с втулкой, машинный домкрат.
2. Электрическими — рекомендованы для гибки профильной трубы большого диаметра. Используются чаще для магистральных трубопроводов. Аппарат состоит из:

• рамки из швеллеров;
• прокатных валов из металла— 2 шт;
• трёх шестерёнок;
• металлической цепи;
• редуктора, электрического двигателя с механическим приводом.
• Ручными — они работают за счёт физической силы человека. Предназначены для профиля малого диаметра. Инструмент работает по типу прокатного станка. Основные детали в большинстве своём металлические:
• опорный каток;
• ролики;
• элементы шасси;
• винт регулировки;
• подающая рукоятка.

По способу изгиба

Одну и туже деталь можно изогнуть разными способами, с использованием трубогибов различного типа:

• сегментных — популярность их в том, что деталь, возможно, протаскивать, для получения нескольких поворотных фрагментов;
• арбалетных — суть работы в натягивание металла и сгибание его в одной месте;
• пружинных — предназначенных для пластиковых изделий.

По месту расположения подвижного вала

Подвижной валик может находится в середине, или по бокам (справа или слева):

1. Конструкция, в которой подвижной ролик находится в середине, а крайние валики фиксируются к его корпусу. Они слегка приподняты над основой. Средний ролик устанавливается на специально смонтированном П-образном постаменте, посредине которого крепится крупный прижимной винт. С нижнего края, к винту приваривается прижимной ролик. В процессе вращения этого винта, происходит опускание или поднимание профиля, что приводит его к изгибу. К одному неподвижному ролику следует приварить ручку, с её помощью профиль перемещается по станку. Чтобы облегчить процесс прокатки, неподвижные валы объединяются цепью.
2. С подвижным валом с краю — он размещается справа или слева. Вращается вместе с частью основы, которая соединена со станиной металлическими петлями. На угол изгиба влияет уровень подъёма стола, высота которого меняется домкратом. Конструкция вращается за счёт центрального ролика, к которому приваривается ручка. Чтобы уменьшить прикладываемые усилия, устройство можно снабдить цепью.

Подводя итог, скажем, что наиболее подходящий вид трубогиба, для придания нужного загиба профильной трубе, при монтаже теплицы или некой конструкции на придомовом участке — с ручным приводом. Ведь размер профильной заготовки и объёмы работ небольшие.

Трубогибы арбалетного типа

 Свое название такие трубогибы получили из-за своего сходства с арбалетом. Основу конструкции подобного устройства составляет рама, изготавливаемая при помощи сварки из уголков и швеллера. Внутри такой рамы, на которой крепятся два подвижных вальца, располагается домкрат, при помощи специального башмака создающий усилие, направленное на трубу. Трубогибы с подвижными вальцами и прижимным башмаком применяются преимущественно для гибки труб круглого сечения, так как изделия любого другого типа они могут просто деформировать.

Суровый арбалетный трубогиб без излишеств

Делаем арбалетный трубогиб

Арбалетный трубогиб наиболее компактен, хотя и отличается повышенной трудоёмкостью изготовления. Последовательность работы устройства заключается в том, что подлежащая изгибу трубчатая заготовка прижимается к двум жёстко зафиксированным на раме стальным роликам, расстояние между которыми определяется радиусом. В корпус трубогиба вмонтирован ручной гидроцилиндр (часто используют тормозной, от автомобиля). Нажимая на курок, производят впуск в одну из полостей цилиндра жидкости высокого давления, под воздействием которой шток поршня начинает перемещение к деформируемой заготовке. Поскольку ролики и цилиндр устанавливаются на одной опорной плите, то точность работы арбалетного трубогиба будет зависеть только от качества изготовления и сборки.

Достоинство устройства – исключение физических нагрузок, прикладываемых пользователем (в качестве источника давления можно использовать обычный домкрат). Недостаток – повышенная сложность работ в доме при сборке и наладке устройства: необходимо изготовить несущую рамку, тщательно подогнать её к имеющимся размерам домкрата, обеспечить соосность роликов и перпендикулярность перемещения штока оси исходной заготовки.

Более сложные варианты. Вальцовочное приспособление

Если вы задумались над вопросом, как сделать самому трубогиб для профильной трубы, то можете выполнить вальцовочный инструмент. Такая установка может получиться стационарной или переносной. Привод будет обеспечиваться мускульной силой или посредством электродвигателя с редуктором.

Такой трубогиб работает по следующему принципу. Профильная труба будет опираться на упоры-катки, между которыми располагается опорный ролик. Он будет давить на заготовку. По горизонтали протягивается профиль, по заданному радиусу происходит попутное изгибание. Ролики могут быть цилиндрическими или с проточкой, это зависит от характеристик и размера заготовки.

Широкий и плоский профиль можно прокатывать по ровным каткам, тогда как высокий и узкий предусматривает необходимость наличия направляющих проточек. Наиболее распространены универсальные ролики. При необходимости на цилиндрическое основание можно надеть бортики-шайбы, которые будут выполнять роль направляющих.

Самые простые трубогибы обычно выполняются именно по такому алгоритму. Инструмент можно использовать для профильных труб любых размеров, а при сборке не потребуется дорогостоящих элементов. Все детали вы сможете найти у себя в гараже или сарае. Исключением выступают лишь вальцы. Домашние мастера используют ручной привод, ведь скорость при таких работах не требуется. Но если вам необходимо создать внушительный погонаж гнутой трубы, следует использовать механизацию. Для этого применяется цепной редуктор и дрель. С их помощью вы сможете выйти на промышленной уровень производства профиля гнутого типа. Сложность изготовления при этом вас не должна пугать. Необходимые комплектующие вы тоже сможете найти довольно просто. Кроме того, услуги по изготовлению заготовок обходятся дорого, поэтому вы сможете сэкономить средства при изготовлении самодельного устройства.

За основу простого трубогиба вы можете взять промышленное электрооборудование, которое было списано. Опорными роликами выступят части двухвального редуктора, который распиливается пополам. Понижающую часть необходимо соединить с трехфазным электромотором, на котором переделывается механизм под однофазное питание. Он будет выполнять роль пуска.

Валы синхронизируются мотоциклетной цепью и шестернями, которые позаимствованы у байка. Упорный ролик будет работать благодаря жигулевскому ромбовидному домкрату. Такое приспособление настолько удачно, что по производительности лучше заводских аналогов. Затратами здесь выступят лишь расходы на услуги сварщика.

Трубогибы – конструкция и разновидности

Если для изготовления конструкции необходимо согнуть профильную трубу по радиусу, то с этим легко справится трубогиб, с помощью которого можно сделать изгиб до угла в 180 градусов. Это устройство способно изменить конфигурацию труб из нержавейки, металлопластика, алюминия. При этом изгиб производится по требуемым размерам и форме.

Конструкция трубогиба

Конструкция такого инструмента зависит от его разновидности. Однако обязательными элементами являются:

• гидроцилиндр – основная часть станка, выполняющая силовую функцию;
• открытая или закрытая рама;
• два трубных упора;
• нижняя и верхняя планки;
• нагнетательное устройство, рукоятка и перепускной клапан, расположенные на задней части корпуса конструкции;
• выдвижной шток, который обеспечивает гибочное усилие трубогиба;
• пружина, с помощью которой выдвижной шток возвращается назад;
• цапфа или упор конструкции, концы которой вставляются в отверстия на планках.

Сверху основной части станка может быть расположена проверка для уровня и пробка для заливки масла. На резьбовую часть инструмента наворачиваются планки установки, которые являются сварной конструкцией. Нижняя планка крепится фиксирующей гайкой, а верхняя прижимается двумя винтами и замком.

Для установки опор на поперечных пластинах устройства предусмотрены специальные отверстия. Снизу трубогиба имеются резьбовые отверстия для установочных болтов, которые регулируются по высоте.

Изгибаемая труба на такой конструкции располагается на ручье, который расположен в середине ее упора. Обеспечивающие сгибание сегменты должны быть изготовлены из стального точного литья.

На сегодняшний день все чаще для изготовления различных сооружений используются имеющие тонкую стенку профильные трубы. Поэтому конструкционный чертеж трубогиба для таких заготовок несколько отличается. Чтобы во время изгиба трубы не произошла деформация ее поперечного сечения, ролики по профилю следует выбирать такого же сечения, что и изделие.

Разновидности трубогибов

Имеющиеся в продаже профессиональные устройства для гибки труб могут иметь ручной, электрический или гидравлический привод.

самыми удобными считаются электромеханические инструменты

Конструкция с ручным приводом применяется для гибки труб небольшого диаметра.

Оснащенные гидроприводом трубогибы способны изогнуть заготовку, диаметр которой может быть до трех дюймов. Поэтому предназначен такой инструмент для выполнения масштабных работ.

Кроме этого, трубогибы могут различаться по способу воздействия на изделие, с помощью которого оно будет изогнуто. К таким способам относится:

1. Арбалетный метод, при котором труба опирается на два стационарных ролика и гнется между упорами под воздействием расположенного на штоке шаблона.
2. Намотка – при таком способе изгиба заготовка сначала приживается к ролику конструкции. Затем в точке гиба ставится упор. Ролик начинает вращаться и наматывать трубу между собой и упором. При этом шаблон и изделие подвижны.
3. Обкатка является самым простым способом изгиба трубы. На таком устройстве шаблон неподвижен. Труба просто зажимается, а прижимной ролик перемещается и гнет трубу вокруг шаблона.
4. Метод прокатки или вальцовки подразумевает собой использование трех вращающихся роликов. Один из них является центральным, а два опорными. На заготовку давит центральный ролик, поэтому относительно опорных элементов он должен быть установлен в соответствии с необходимым радиусом изделия.

давление от штока передается на заготовку в верхней точке шаблона

Практически не имеет недостатков метод прокатки. Именно вальцовкой в заводских условиях изготавливаются стальные отводы. Этим же способом намного легче и эффективнее делать изгиб профильных труб.

Что потребуется для изготовления трубогиба

Работа с металлическим профилем требует от станка исключительной прочности.

В качестве основания вам потребуется кусок швеллера длиной примерно 70 см

Чтобы сделать ролики с подшипниками, нужно подобрать подходящую по диаметру трубу и нарезать её на куски по 5 см

Всего нужно будет 6 таких заготовок – колец, в которые будут запрессовываться и привариваться подшипники

В качестве стержней роликов трубогиба оптимально использовать штоки от автомобильных амортизаторов. Придётся повозиться, извлекая их, но оно того стоит: металл на них очень прочный, и он отлично справится с высокой нагрузкой

Кроме того, вам нужно запастись 4 металлическими уголками длиной, равной ширине швеллера, и таким же количеством небольших уголков шириной примерно 4 см

Кроме перечисленных материалов вам потребуется металлическая шпилька с резьбой, гайки, накидной гаечный ключ, 4 куска металлического профиля длиной 20-25 см.

Из инструментов пригодится болгарка, сварочный аппарат и шлифмашина.

Арбалетный трубогиб с пуансоном сделать самостоятельно

Называются трубогибочные станки по причине схожести с таким видом оружия, как арбалет. Только вместо стрел используется гидравлический домкрат, воздействующий на профиль или трубу, выполняя их изгибание. Чтобы сконструировать трубогибочную машину арбалетного типа, понадобится воспользоваться сварочным аппаратом. Для реализации задумки понадобится выполнить следующие действия:

1. Изготавливается рама конусообразной конструкции. Для этого применяются уголки, швеллера, профиль и т.п.
2. Две стальные пластины соединяются при помощи подвижных вальцов, посредством которых происходит изгибание детали
3. Внутри между вальцами располагается домкрат, на который надевается башмак С-образной формы или пуансон
4. На башмаке должны быть канавки, посредством которых исключается вероятность соскальзывания трубки или профиля

Это интересно!Пуансон можно купить или изготовить самостоятельно. Для изготовления понадобится трубка, из которой изготавливается посадочное место под изгибаемый материал.

Использовать подобные трубогибы рекомендуется для сгибания труб, так как другие формы изделий посредством такого станка будут попросту деформироваться. Сделать такое приспособление не трудно, но для этого понадобится гидравлический домкрат.

Ниже в видеоролике показано, как сделать арбалетный трубогиб своими силами.

Изготовление улиткового трубогиба

Собирать трубогиб следует четко по схеме. Ознакомьтесь с фото трубогиба, выполненного своими руками, и разными вариантами чертежей. Подберите подходящую схему и при необходимости скорректируйте размеры.

Далее следуйте данной инструкции:

• Сварите станину из швеллеров (можно заменить толстой стальной пластиной или 1 швеллером достаточной ширины).
• Смонтируйте подшипники на валы, которые затем приварите к станине.
• Наденьте звезды на валы и смонтируйте на них цепь.
• Вырежьте направляющие для механизма прижима и приварите на станину.
• Смонтируйте подшипники на вал прижима и соберите пресс-механизм. В качестве боковых ограничителей применяйте швеллеры или толстые стальные полоски.
• Изготовьте основу под втулку и приварите ее к конструкции. Завинтите винт прижима.
• К верхнему концу винта и валу приварите трубчатый вороток.
• Смажьте подшипники и проверьте работу механизма.

После монтажа рекомендуется покрасить механизм, чтобы предотвратить развитие коррозии. Для упрощения работы можно установить пружину, возвращающую пресс в исходное положение.

• Вентилятор своими руками: как сделать самодельный мощный вентилятор. Основные параметры и свойства вентиляторов (130 фото)

• Как выбрать зимнюю спецодежду, и не ошибиться — рекомендации от профи

• Прикормка своими руками — состав, особенности применения и способы хранения (115 фото и видео)

Какие трубы можно гнуть

На трубогибах, даже заводского изготовления, можно гнуть все виды сварных и бесшовных труб, независимо от диаметра и толщины стенки. Но для каждого из видов материала существуют свои станки и инструменты. Для тонкостенных используются роликовые прокатные или дорновые станки, которые в домашних условиях построить довольно сложно. Даже в мастерской по металлообработке с ними придется повозиться, особенно при настройке.

Чтобы примерно представить, какие трубы можно гнуть и какие у них критические размеры до возникновения залома или деформации поверхности, можно воспользоваться таблицей ориентировочных минимальных радиусов (для стальных труб).

Таблица ориентировочных минимальных радиусов

Для труб с толщиной стенки более 1 мм используются станки арбалетного типа, в которых на центральную часть заготовки действует шток с пуансоном, выдавливающий трубу наружу из станка и изгибающий ее под требуемым углом. В качестве генератора механического усилия чаще всего используется обычный автомобильный домкрат бутылочного типа. Очень хорошо, если он оборудован телескопическим штоком — в этом случае гнуть трубу можно под любым углом за один прием.

Самодельный трубогиб из домкрата может работать с трубами любого диаметра и толщины стенки — его возможности зависят только от характеристик гидравлического механизма. Для среднего по мощности трубогиба достаточно домкрата грузоподъемностью около 5 тонн. Для толстостенных труб диаметром более 30 мм потребуется гидравлика с большими возможностями — до 12 тонн.

Даже такие мощные домкраты довольно компактны и на их базе можно сделать как стационарные, так и мобильные трубогибы, которые можно использовать непосредственно на строительной площадке.

Особенности изготовления устройства

Самую простую модель представленного аппарата сделать не тяжело. Для этого понадобится только бетонная плита и несколько стальных штырей. Если вам необходимо обработать небольшое количество труб, и в ближайшее время вы не будете больше заниматься таким делом, то подобной конструкции вам вполне хватит. Следует забить штыри из стали в бетонную плиту или в землю. В первом случае изделие будет более прочным. Следует отметить, что большое количество штырей обеспечивает максимально точный угол изгиба. Учтите, что шаг между элементами должен составлять коло 4-5 см. После этого трубогиб ручной самодельный полностью готов к применению. Однако учтите, что такое устройство будет эффективным только для изделий большой длины. Короткие трубы вам согнуть не удастся. Во время работы следует учитывать толщину стенок элементов, которые вы будете обрабатывать. При надобности вы можете поставить на конструкцию специальный двигатель, который избавит вас от потребности использования физической силы. Если вам необходимо соорудить конструкцию, которая будет сгибать трубы большого диаметра, то тут придется применить совсем другие материалы. Например, вам нужен упор, лебедка, несколько роликов и сварка, чтобы скрепить все детали. Сначала следует сделать упор, а потом уже использовать ролики с учетом диаметра трубы. Эти элементы вместе с лебедкой необходимо закрепить в горизонтальном положении. Труба при этом должна располагаться между роликами, поэтому они обязаны устанавливаться на разном уровне. Единственным недостатком представленной конструкции является то, что возле нее должны постоянно присутствовать несколько человек.

Возможности самодельного инструмента

Трубогиб из домкрата используется для всех видов работ по сгибанию труб, профилей, листов, прутков и других типов заготовок. Детали могут быть изготовлены из цветных или чёрных металлов. При гибке необходимо использовать шаблоны, не позволяющие повреждать стенки изделий.

Применяется для следующих целей:

• гибки тонко- и толстостенных труб;
• создания сложных скруглённых форм из прутьев, арматуры;
• изгибания профилей с различными сечениями — квадратными, прямоугольными.

Какие трубы можно гнуть?

Трубогиб — изгибающий инструмент, который подходит для всех видов литых или тянутых, бесшовных или сварных труб. Он позволяет деформировать заготовки любого диаметра и толщины. Для предотвращения разрыва материала рекомендуется использовать специально предназначенные конфигурации (прокатные или дорновые).

Перед выполнением работ нужно убедиться, что деталь будет гнуться в соответствии с техническими требованиями. Рекомендации по применению инструментов:

• при толщине стенки от 1 мм применяют арбалетные трубогибочные станки;
• трубы с диаметром до 30 мм допустимо гнуть инструментом из домкрата с грузоподъёмностью 5 тонн;
• если диаметр более 30 мм, используют инструменты, изготовленные из домкрата, предназначенного для подъёма автомобилей от 5 до 12 тонн.

Трубы (Фото: Instagram / primzabor)

Использование трубогибов

Инструмент позволяет изготавливать следующие изделия:

• конструкции арочного или скатного типа для теплиц;
• декоративные ограждения;
• навесы и козырьки;
• детали для ремонта автомобилей;
• арочные конструкции под виноград или цветы.

Сооружение домкратного трубогиба

Сварите уголки вертикально на стание. В швеллерах выполните отверстия под установку роликов.

На уголки приварите швеллеры (2 уголка – 1 швеллер). Расположите швеллеры платформами друг к другу. Интервал между деталями должен соответствовать длине роликов. Смонтируйте ролики в подготовленные отверстия и зафиксируйте болтами.

• Столешница своими руками: инструкция по изготовлению самодельной столешницы для кухни из дерева и камня (125 фото)
• Брусья своими руками — пошаговый мастер-класс изготовления спортивного снаряда в домашних условиях (110 фото)
• Лампа своими руками — 130 фото оригинальный и стильных идей как изготовить самодельную лампу из подручных средств

Далее укладывайте трубу в нижней части роликов и посредством домкрата прижимайте ее. По мере прижимания труба будет изгибаться в необходимом положении.

Последовательность изготовления конструкции трубогиба

Итак, теперь непосредственно об этапах работы, которые выполняются самостоятельно:

• после того, как валы заказаны, приступают к изготовлению основания под самодельный трубогиб. Для него подойдет толстая металлическая пластина (не менее 10 мм) квадратной формы. Для крепления основы к столу необходимо просверлить четыре отверстия по углам пластины, либо же приварить к металлическому столбу, замурованному в пол;
• по центру пластины с помощью сварки крепят штифт такого же диаметра, как и малый тройной вал;
• следующим этапом необходимо изготовить поворотный механизм. Для этого три металлические пластины сваривают в виде буквы П (ширина пластин более 50 мм), причем высота конструкции зависит от диаметров большого и малого вала: в этой высоте должны поместиться полностью подвижный шкив и половина стационарного;
• для монтирования валов потребуется просверлить несколько отверстий. Ножки буквы П находятся на расстоянии друг от друга, чуть большем, чем высота валов. К верхней планке конструкции приваривают ручку, длиной около 25 см, на которую впоследствии надевают трубку-рычаг;
• большой штифт монтируется в первую очередь и закрепляется шплинтами за пластиной в виде буквы П, а малый вал надевают вместе со всей конструкцией;
• для оборудования стопора трубы к станине приваривают еще один штифт, установленный вертикально. Он будет служить в качестве упора.

После того, как самодельный трубогиб собран, необходимо провести испытания.

Для этого лучше всего использовать остатки гофры, а не новый материал.

1. Если нужно согнуть трубу без сплющивания места изгиба, то ее заполняют песком.
2. Тонкостенные изделия легко гнутся холодными, а дюймовые лучше разогреть.

Облегченные модели трубогибов

Существует несколько способов изготовить более простой конструкционно самодельный трубогиб. Для первого варианта устройства, с помощью которого можно легко согнуть стальные и алюминиевые трубы, понадобится деревянный шаблон, толщиною чуть больше, чем обрабатываемая гофра.

Для изготовления шаблона используют доски, которые выпиливают под наклоном. Это необходимо для того, чтобы сгибаемый материал не выскользнул за шаблон. Соединенные доски фиксируют на поверхности стола или на другом удобном основании. На нем же крепят и упор, с помощью которого будет производиться изгиб.

Обрабатываемый материал помещается между шаблоном и упором, затем медленно гнется с противоположного конца. Для облегчения работы можно воспользоваться рычагом, который вставляют либо в саму трубу, либо поверх нее. Не рекомендуется гнуть трубу в центре шаблона, поскольку можно ее поломать. Это наиболее простая конструкция трубогиба.

Второй способ похож на предыдущий, только в качестве шаблона используются металлические крючки, которые закрепляют поверх фанерного листа по линии предполагаемого изгиба. Преимущество данной конструкции заключается в том, что крючки можно переставлять для изменения радиуса трубы.

Преимущества и недостатки ручных трубогибов

Основные достоинства ручных устройств:

1. Ручной трубогиб обладает небольшими габаритными размерами и весом. Гибка труб с их помощью возможна практически в любом месте: в мастерской, на дачном участке, в гараже или на строительной площадке. Как правило, необходимость в трубогибе для круглых труб возникает в тех местах, где прокладывают инженерные системы.
2. Еще одно преимущество заключается в том, что с помощью таких устройств легко осуществляется гибка труб из мягкого металла или же тонкостенных изделий.
3. Ручной агрегат достаточно мобилен: при необходимости его с легкостью можно перенести в любое место.
4. С работой на ручном трубогибе справится даже самый неопытный пользователь: принцип его работы настолько прост, что не разобраться в нем просто невозможно.

Однако, наряду с достоинствами, существуют и недостатки использования подобного прибора. Один из наиболее важных: отсутствие возможности изогнуть трубу большого диаметра. Также затруднительной будет гибка толстостенной гофры.
