Подключение к сливу канализации
Эта задача не менее важная, чем предыдущая, и для ее решения также можно использовать разные способы реализации, перечислим их:
Использовать для отвода раковину умывальника или ванну. Для этой цели многие модели (например, AEG, Electrolux, Indesit (Индезит), Siemens, Занусси, Атлант и т.д.) комплектуются специальным шлангом «крючок», оборудованным креплениями. Если вы решили остановиться на таком варианте, следует учесть, что высота сливного отверстия шланга (по отношению к основанию машинки) должна быть не менее 40-60 см.
Видео по теме:
Заметим, что дешевле этого способа реализации слива ничего придумать невозможно.
Организация слива при помощи «крючка»
Слив в сифон. Такой вариант, в отличие от предыдущего, считается стационарным. Для его реализации потребуется приобретение такого модуля, как показан на рисунке.
Сифон для подключения
Обратите внимание, что отвод для подключения находится выше слива в канализацию, если их перепутать местами, то в машинку будет проникать грязная вода, что грозит многими неприятностями. Заметим, что при подключении машин, у которых бак большого объема (от 30 до 40 литров), сифон может не справиться с отводом воды и часть ее будет поступать в чашу раковины
В таких случаях нужно для слива использовать отдельный отвод канализации.
Подключение напрямую к канализационной системе
Заметим, что при подключении машин, у которых бак большого объема (от 30 до 40 литров), сифон может не справиться с отводом воды и часть ее будет поступать в чашу раковины. В таких случаях нужно для слива использовать отдельный отвод канализации.
Подключение напрямую к канализационной системе
Для правильного подсоединения в этом случае необходимо придерживаться определенных правил. Схема, представленная ниже, наглядно демонстрирует, как необходимо делать слив стиральной машинки при прямом подключении к канализации. Не стоит упрощать предложенный вариант, дешево – не значит правильно.
Схема подключения напрямую
При соблюдении указанных на схеме условий гарантируется, что ни грязная вода, ни неприятные запахи не попадут внутрь подключаемого оборудования, тем более что практически все современные модели имеют обратный клапан.
Монтаж стиральной машины
Установка стиральной машины по уровню предполагает наличие строительного уровня, поэтому лучше позаботиться об этом ранее. Правильность монтажа необходимо проверять, приложив уровень к верхней поверхности устройства. Максимальный угол отклонения не должен превышать двух градусов. Для корректировки наклона оборудования следует регулировать ножки.
Важно знать! Крайне не рекомендуется подкладывать различные предметы под ножки машины для ее регулировки. Единственное, что можно подложить – резиновый коврик, который будет защищать напольное покрытие от образования царапин.. После завершения монтажа следует зафиксировать ножки машины в выбранном положении
Для этого следует прочно затянуть контргайки против часовой стрелки. Существует несколько советов, которые стоит учесть во время проведения монтажных работ:
После завершения монтажа следует зафиксировать ножки машины в выбранном положении. Для этого следует прочно затянуть контргайки против часовой стрелки. Существует несколько советов, которые стоит учесть во время проведения монтажных работ:
- правильная установка возможна при наличии ровного пола и надежной фиксации ножек;
- крепеж опорных элементов осуществляется посредством фиксирующих деталей;
- для проверки правильности установки достаточно попытаться расшатать прибор по диагонали, если этого не произошло, значит все сделано корректно.
Подводка для стиральной машины: советы по выбору
Для подводки электрической машины для стирки как к водопроводу, так и канализации используют специальные шланги. При длительной эксплуатации стиральной машины, механическом влиянии, шланги приходят в негодность. Кроме того, нередко длины шлангов не хватает при переносе машины на новое место. В этом случае, подводку приходится менять. Для того, чтобы выбрать новые шланги для подключения автоматической установки, необходимо разобраться в их видах и характеристиках.
Так, шланги для стиральной машины делятся на:
- Наливные (используются для водозабора);
- Сливные (используются для отвода грязной воды).
Наливные шланги различаются по конструкции и, следовательно, стоимости. Наиболее доступным является обычный резиновый наливной шланг. Более надежным, но и дорогим, будет армированный водопроводный шланг. Самыми безопасными и надежными считаются шланги с защитой от протечки – системой Аквастоп. При протечках такие шланги автоматически отключают подачу воды
Но, при выборе шлангов следует обращать внимание не только на их конструкцию. Каким же должен быть подвод?
Выбирая подводку для стиральной машины необходимо учитывать:
Выбирая подводку для стиральной машины необходимо учитывать:
- Длину шланга. При подключении автоматической установки, шланг не должен натягиваться или создавать лишние перегибы: это существенно сократит срок его эксплуатации. Стандартные шланги для подвода электрической машины для стирки выполняются длиной от 1 до 5 метров. Шланги в бухте, обычно, имеют длину в 10 м.
- Давление, которое способен выдержать подвод. Так, для установки автоматического устройства для стирки в многоквартирных домах, следует выбирать шланги, рассчитанные на рабочее давление в 20 атмосфер, в частных – в 25.
- Температуру воды, которую способен выдержать подвод. Лучше выбирать шланги, рассчитанные на температуру воды в +90 и более градусов.
Кроме того, необходимо следить за тем, чтобы на концах шланги имели соединительные фитинги. Стандартные фитинги выполняются из резины и имеют диаметр в 19-22 мм.
Подключение машины
Подключить стиральную машинку своими руками дело нетрудное для тех, кто разбирается в технике, ловко управляется с различными инструментами и обладает минимальными знаниями, как обращаться с трубами, переходниками и сантехникой. Если все это для вас незнакомо, то лучше обратитесь к специалистам, предварительно узнав, сколько стоит вызов мастера на дом.

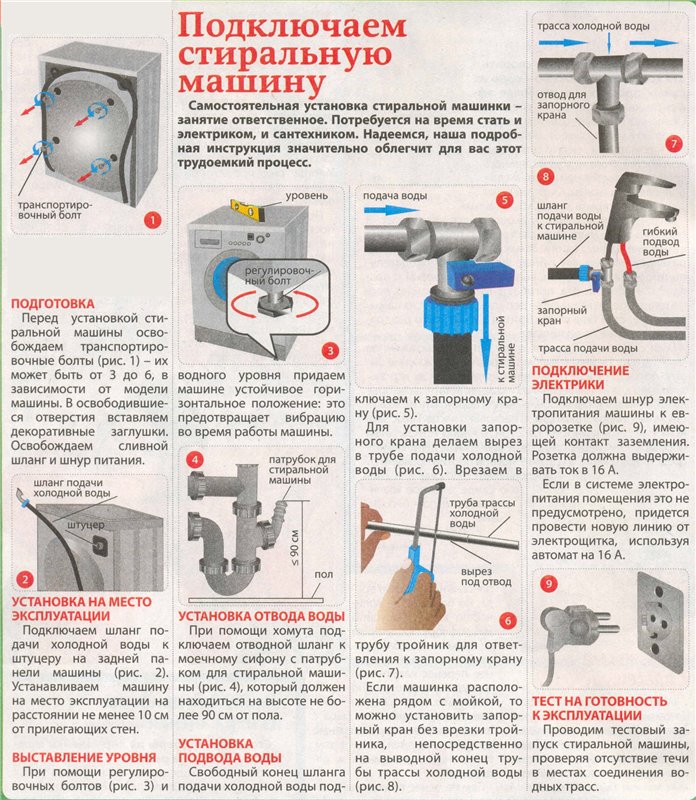

Схема подключения стиральной машины к коммуникациям показана на фото, мы рассмотрим каждое действие подробнее.
К канализации
На первый взгляд, организовать слив воды из машины в канализационный сток дело несложное, но на практике все зависит от особенностей подключения, которое осуществляется двумя основными методами:
- Временное подключение, когда шланг слива опускается в ванную или унитаз (при совмещенном варианте).
- Стационарное — осуществляется врезка в канализацию, и здесь пользователи часто сталкиваются с определёнными трудностями.
Подключение стиральной машины к канализации осуществляется с учетом следующих требований:
- длина сливного шланга не должна быть слишком большой, так как это увеличит нагрузку на сливной насос, и он может раньше срока выйти из строя;
- при подключении слива к сифону вы исключаете попадание неприятных запахов в машинку из канализации, что является неоспоримым плюсом.
Сливной шланг подключается к сифону раковины для умывания или канализации, как показано на фотографии. В результате соединение будет достаточно герметичным.
К водопроводу
Домашнему мастеру необходимо знать, как подключить стиральную машину к коммуникациям водопровода, не наращивая при этом заливной шланг с фитингами от завода изготовителя. Если машинка находится на расстоянии более трех метров от водопроводной трубы, то лучший вариант — это провести отдельное подключение с помощью металлопластиковой трубы для гарантированного исключения протечек в самом неудобном месте.
Если же все необходимое находится на расстоянии длины заливного шланга, то подключить стиральную машину самостоятельно будет несложно одним из способов (см. фото).
Рассмотрим схему подключения через отдельный вентиль (концевой кран). Для этого понадобится врезной хомут с направляющей втулкой и резиновой прокладкой, либо тройник.
Порядок действий:
- Хомут аккуратно привинчивают в водопроводной трубе втулкой наружу.
- Трубу сверлят дрелью и подсоединяют к хомуту или отрезку трубы (на последнем затем устанавливают концевой кран).
- На конце трубы делают резьбу, идентичную резьбе на хомуте.
- Наружную резьбу закрывают уплотнителем или ФУМ-лентой.
- Далее концевой кран с силой накручивают на наружную трубу, а ко второму его концу подсоединяют шланг стиральной машины.
- Конец шланга подсоединяют к машинке.
- На завершающем этапе все проверяется на отсутствие протечек.
При подключении надо выполнять основные и довольно важные требования:
- Не осуществлять прокладку шланга в местах, где есть риск возможного механического повреждения.
- Ни в коем случае не допускать малейшую его натяжку, потому что может произойти деформация из-за вибрации машины при максимальных оборотах. Шланг должен лежать абсолютно свободно.
- Все соединения должны быть надежны и обеспечивать 100% герметичности.
- Перед входом в стиральную машину можно установить фильтр для защиты всех систем от мелких частиц и ржавчины, это только пойдет на пользу агрегату и продлит срок его службы.
Если вы будете выполнять эти требования, то пол в помещении будет постоянно сухим во время заливки воды в бытовой прибор. Вот и все хитрости, как самостоятельно организовать подключение стиральной машины к водопроводу и канализации.
Заземление. Как лучше сделать его самостоятельно?
Если вы проживаете в современном доме, то с заземлением проблем не возникнет. В этих квартирах проводка монтируется с помощью трехжильных проводов. Один, из которых, и есть заземление. В старом жилищном фонде заземление можно сделать 2 – мя способами:
- Старый и небезопасный метод – это подсоединение заземляющего провода на батарею или к водопроводу. К водопроводу подключать могут только очень неумные люди, но такие еще встречаются. Из-за такого способа, при коротком замыкании, сосед, лежащий в ванной, может получить электротравму вплоть до летального исхода.
Закрепление заземления на батарею, имеет свои плюсы. Выполняется одножильным проводом достаточного сечения, один конец которого, с помощью хомута крепят к трубопроводу отопления или на радиатор. Второй конец закрепляют на любой винт стиральной машинки. При таком виде заземления человек травму не получит, его может только пощипать током. А вот трубы, радиаторы и другое оборудование будет подвергаться воздействию блуждающих токов, не только вашей квартиры.
- Подключение заземляющего провода на электрощиток. Это наиболее надежный и безопасный способ заземления. На щитке конец нулевого провода разделяем на два отдельных конца. Один из них закрепляем на автомат подключения к 0. Второй пускаем, как заземляющий и крепим его к корпусу электрощита. Устанавливаем розетку с заземлением для машины. К ней подводим питание и заземляющий провод от щитка. Операция выполнена. Заземляющий контур таким способом можно сделать для любого оборудования в квартире. Главное, чтобы провод был медным, многожильным и достаточного сечения.
Розетка должна устанавливаться не дальше 1,5 метров от машинки
Следует обращать внимание на качество и материал изолятора. Мощность новых машин достаточно высокая, поэтому розетка должна быть рассчитана для работы с мощностью свыше 2 кВт и быть с керамическим изолятором. Для повышения безопасности, следует установить отдельный прерыватель тока, именно для стиралки
Устройство сбережет оборудование от повреждения при коротком замыкании и скачках напряжения. Для выполнения этой операции вам потребуется:
Для повышения безопасности, следует установить отдельный прерыватель тока, именно для стиралки. Устройство сбережет оборудование от повреждения при коротком замыкании и скачках напряжения. Для выполнения этой операции вам потребуется:
– пассатижи с изолированными ручками;
– крестовая и прямая отвертки;
– нож для удаления изоляции с проводов;
– конечно желание и немного мужского опыта и веры в себя.
Таким образом, мы выполнили простейшее подключение машинки к электрической сети.
Заземление не самая сложная работа, но убедитесь, что линия обесточена.
Подключение стиральных машин к канализации – рассмотрим 2 метода
Смотреть видео – первый способ установки слива в канализацию
Стиральная машина. Слив через обратный клапан. Устранение сифонного эффекта
Слив использованной воды в канализационную систему является обязательным процессом в работе агрегатов такого рода, ведь очистка загрязненных стоков становится все более актуальной.
Если говорить просто об организации слива воды из стиральных машин в канализацию, можно обойтись и без непосредственного соединения этих двух систем.
Во многих современных агрегатах предусмотрена установка обратного клапана, предотвращающего этот процесс.
Учитывая специфику расположения канализационной системы в доме или квартире, проблем с подключением не возникает, но оно имеет свою специфику.
Для его осуществления необходимо установить проставку к канализационной трубе в виде тройника, причем отвод должен быть под углом 45 градусов.
Дренажный шланг подключается к трубе канализации диаметром 50 миллиметров, в то время как его размер составляет 22 мм. Поэтому подсоединение производится с использованием специальной проставки, называемой «редукция».
Дренажный шланг стиральных машин стандартизован и на всех моделях и имеет диаметр 22 миллиметра. Специальных переходников для слива с этого размера не существует, на переходе используется эта незамысловатая резиновая деталь.
Когда машина расположена в непосредственной близости от выхода канализационной трубы, естественным образом к ней подсоединяются с использованием тройника.
Смотреть видео – подсоединяем своими руками к водопроводу и канализации
Но если агрегат располагается в противоположном конце помещения, самым разумным решением будет прокладка дополнительной ПВХ трубы диаметром 32 миллиметра с последующим переходом на размер 50.
При этом надо выполнять требования уклона этой трубы в 2-3 миллиметра на метр протяженности. Редукция с такими размерами выпускается и ее можно приобрести на рынке.
В ряде случаев, если машинка автоматическая, необходимости в использовании промежуточной трубы нет, поскольку откачка использованной воды производится насосом.
В таком случае подсоединение производится с применением резиновой редукции. Она представляет собой втулку из резины. На наружной поверхности выполнены ребра как на манжете для уплотнения соединения. Внутреннее отверстие устроено таким же образом с диаметром соответствующего размера.
В технической документации, при отсутствии обратного клапана в устанавливаемой модели машины, должна быть указана высота слива от пола, при которой образуется водяной затвор.
Если этот параметр не выдерживается, через сливное отверстие в помещение будут проникать из слива очень не приятные запахи.
Вторым способом подключения стиральных машин к сливу является подсоединение через сифон. Многие из этих изделий выпускаются со специальным отводом в верхней части.
В состоянии продажи он снабжен специальной заглушкой, перекрывающей патрубок. Перед тем, как подсоединить дренажный шланг машины, эту деталь надо снять и удалить – она несет чисто защитные функции.
Сливной шланг стиральной машины просто надевается на этот патрубок и, при необходимости дополнительно крепится хомутом.
Это изделие может быть оснащено несколькими отводами, что позволяет подключение нескольких агрегатов одновременно.
Если имеется такая возможность, подключение стиральных машин следует выполнять именно таким способом, который достаточно надежен и решает все проблемы герметичности и безопасности.
Если машинка новая
Если стиральная машина прыгает при отжиме, но была подключена совсем недавно, то ее прыжки могут подавать сигналы, которые легко устранить.
Первая причина
Проверьте наличие болтов фиксации барабана при перевозке, и если они есть — снимите. Часто при установке новой машины эти болты забывают снять, что легко может привести к ее поломке.
Находятся четыре болта прямо на задней крышке автомата, и снимаются простым выкручиванием.
Вторая причина
Другой причиной, по которой возможна сильная вибрация стиральной машины при отжиме и работе, может быть неверная установка автомата. Установку лучше проводить с использованием уровня: если машина шатается даже в нерабочем состоянии, или пол недостаточно твердый, то она будет прыгать не только при отжиме, но и при стирке. Чтобы исключить такое развитие событий при эксплуатации техники, сверьте свои действия с нашей инструкцией по .
Не забывайте и про скользкий пол — прямо на него не стоит устанавливать машинку.
Третья причина
Самая простой вариант, почему машинка прыгает — это неправильная загрузка белья в бак. Для предотвращения таких ситуаций следует помнить, что белье в барабане должно быть распределено максимально ровно. Если же центровка сбилась, и машина поскакала — лучшим вариантом будет отключение машины, и перераспределение белья в баке.
Не забывайте учитывать режим при стирке, и помните про , максимальную и минимальную загрузку, ведь если регулярно не выполнять требования производителя, то скачки машины неизбежны.
Четвертая причина
Бывает также, что в машине оказываются посторонние предметы: монеты, пуговицы, булавки и прочее. Они не дают автомату работать в привычном режиме, и машина начинает прыгать. Чтобы предотвратить попадание мелких предметов, обязательно перед стиркой проверяйте все карманы, а если вы не уверены, что пуговица на вещи выдержит стирку — используйте .
Пятая причина
Бывает и так, что причина кроется в браке. В этом случае, если гарантия позволяет, лучше не медлить и обратиться к производителю за заменой, а не самостоятельно озадачиваться вопросом “прыгает стиральная машина при отжиме — что делать?”.
Защита от пробоя и утечек электричества
Для стиральной машины защита от токов утечки актуальнее, чем от пробоя. Современная бытовая техника делается в общем надежно, и прямой «бабах» с дымом, вонью и реанимацией – явление исключительное, да то по безалаберности владельцев.
Но электрическая емкость большого бака с несколькими десятками литров воды и большого мощного мотора довольно велика: до 0,01 мкФ в старых моделях. При 50 Гц в сети 220 в емкостный ток утечки будет 0,7 мА – это еще безопасный, но уже ощутимый щипок, особенно через мокрые руки во влажном помещении.
Читателям, знакомым с электричеством в пределах школьного курса физики, приведенные данные могут показаться не очень-то достоверными, но учтите: они касаются заполненной машины, а вода – аномальная жидкость, ее диэлектрическая проницаемость очень высока: 80.
Работе машины ток утечки не мешает, надежности ее не уменьшает, но пресечь его принципиально невозможно, можно только отвести в землю. Возрастание тока утечки сверх допустимого – явный сигнал о назревающей неисправности. Именно поэтому стиральные машины запрещено эксплуатировать без защиты по электроутечке.
Аквастоп и акваконтроль
Основная доля тока утечки идет через сливаемую воду. Слив также основной источник протечек воды. Поэтому производители рекомендуют приобретать приборы аквастоп (другое название – акваконтроль), отключающие машину при электрической и/или водяной утечке. Солидные производители комплектуют свои машины аквастопами.
Комплексному аквастопу требуется отдельное электропитание. Коробочка без электрошнура и маломощного низковольтного адаптера питания – примитивный запорный клапан, который от электрической утечки не предохраняет, а от водной предохраняет плохо.
Электронное заземление
В многоквартирных домах часто сложно, а то и невозможно устроить индивидуальное защитное заземление, с одной стороны. С другой, и производители не дремлют: борьба с токами утечки – одна из важнейших задач фирменных конструкторов.
В современных исправных стиральных машинах утечка на корпус не превышает 10-12 мкА, что неощутимо. Но в предаварийной ситуации она резко возрастает. Для такого случая предусмотрены т.наз. электронные заземления (автоматы защиты, автоматы отсечки). Они пропускают через себя ток утечки в пространство, как и человек, а при возрастании его до ощутимого предела в 0,1-1 мА отключают машину от сети.
При несомненных достоинствах у электронного заземления есть существенный недостаток: его чувствительность сильно зависит от параметров воздуха в помещении. Электронное заземление может упрямо отключать абсолютно исправную машину.
У любых электрических устройств 90% неисправностей случаются при включении/выключении, поэтому некоторые производители запрещают эксплуатацию своих изделий с электронным заземлением. Так что при покупке машины обязательно поинтересуйтесь у продавца, не пропадет ли от использования с электронным заземлением гарантия.
Защитное заземление
Но хозяйку бьет и пугает электроутечка не через воду, а на корпус машины. Для ее устранения и нужно защитное заземление. Его тип зависит от дома:
- В частном доме технически идеальный вариант – простейшее защитное заземление, см. ниже. Его не нужно регистрировать: в спорной ситуации эксперт проверит сопротивление растекания тока, и, если оно не выше 4 Ом, что нетрудно обеспечить, решение будет в вашу пользу.
- В многоквартирках прежних лет, от хрущевок до перестройки, полноценную защиту даст защитное зануление. Его за небольшую плату быстро и охотно сделает ДЭЗовский электрик.
- В старых домах до «сталинок» включительно, если домовый контур заземления не оборудован, придется ставить электронное заземление.
- В современных домах проблемы заземления не существует: по новым строительным правилам они обязательно оборудуются контуром заземления и евророзетками. Кроме незаконного самостроя под съем «с признаками многоквартирности», как пишут. Но это другая тема.
Схема заземления для частного дома

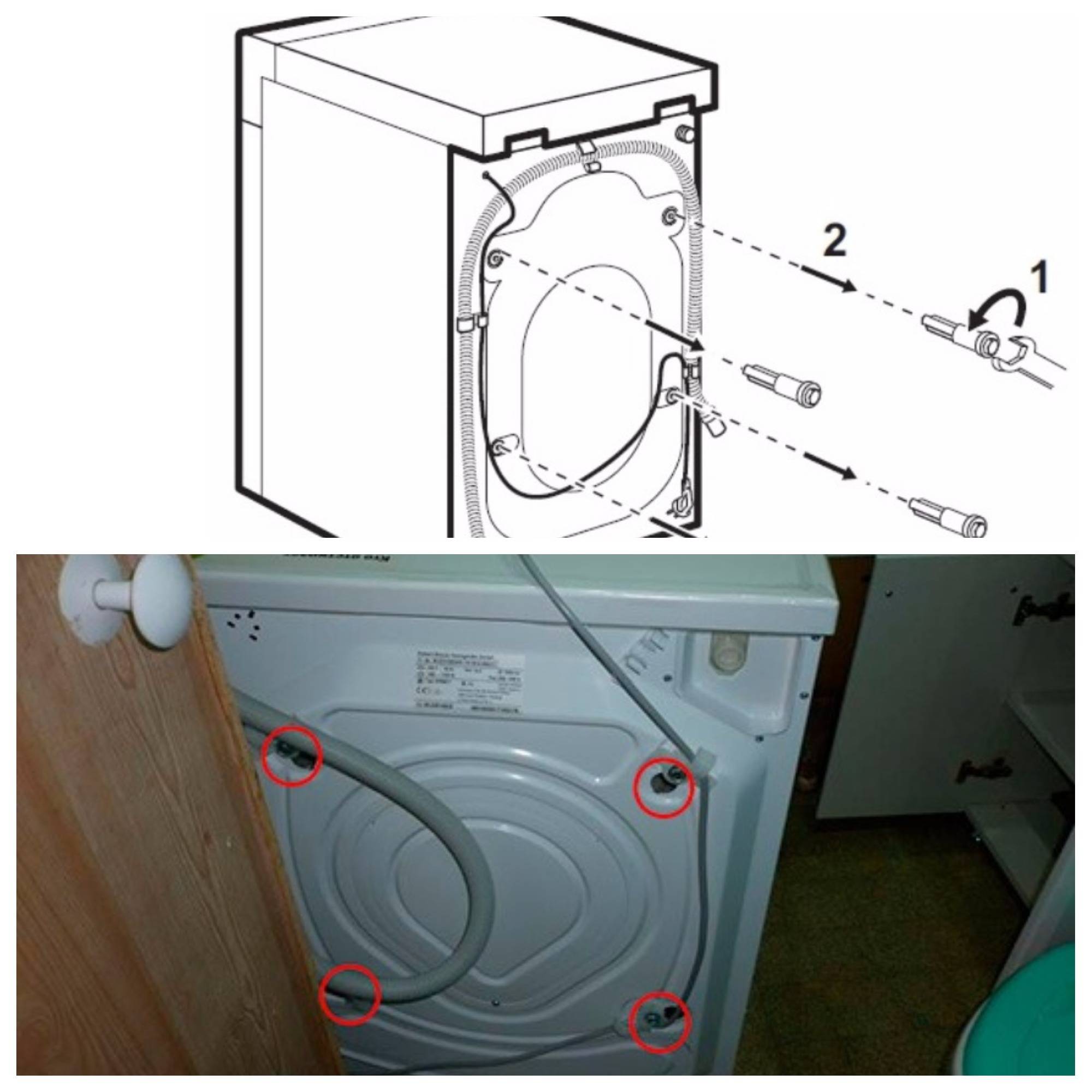

Демонтаж транспортировочных болтов
Помимо скоб и распорок, машинку надо освободить от стопорных болтов, которые устанавливают на заводе, чтобы при перемещении движущиеся детали техники не причинили вред. Если этого не сделать до включения, устройство непременно поломается.
Транспортировочные болты могут размещаться на задней или передней крышке стенки. Их точное местонахождение указано в сопроводительной инструкции. На разных моделях встречается от 4 до 6 штук.
Чаще всего болты можно выкрутить шестигранником на десять, накидным ключом или при помощи шуруповёрта и соответствующей торцевой головки. Крутить продолжают до тех пор, пока болт не выйдет из зацепления. После этого вытаскивают, ухватившись за резиновую муфту. Приложив некоторые усилия, болт вместе с шайбой, полимерной вставкой и муфтой вытаскивают из отверстий.
На освободившееся место устанавливаются специальные резиновые заглушки, которые идут в комплекте. Болты непременно надо сохранить, поскольку без них нельзя будет в дальнейшем безопасно перевозить машинку, перепродавать ее, возвращать в магазин или отдавать в сервисный центр. Они являются обязательной составляющей комплектации.
Этапы подготовительных работ по подключению стиральной машины
На рынке бытовой техники для дома представлен широкий ряд моделей стиральных машин от отечественного и зарубежного производителя, также различаются и способы их распаковки.
Рис. 5 Вид необходимых инструментов и комплектующих для монтажа машинки
Распаковка и подготовка к установке
Распаковка стиральной машины не представляет особых трудностей, с привезенной коробки срезаются крепежные пластиковые ленты, снимается короб крышки, удаляются боковые пенопластовые накладки по краям и дно
При распаковке импортных машин следует обратить внимание на один нюанс: часто пенопластовое дно имеет выпирающий вверх выступ для поддержания барабана
В одних моделях выступ составляют с пластиковым дном единое целое, в других поставляется отдельно, упираясь в нижнюю часть опоры при транспортировке. После удаления пластикового дна он может остаться на месте и препятствовать вращению барабана, поэтому всегда следует проверять его наличие внутри корпуса, если защитное дно имеет плоскую форму.
Снимаем транспортировочные болты
После излечения машины в первую очередь следует изучить инструкцию, нужно извлечь из барабана основные комплектующие, состоящие из подводящего воду шланга, держателя сливного шланга, гаечного ключа и 4-х заглушек. Чтобы извлечь транспортировочные болты в количестве 4 штук, удерживающие барабан, подвешенный на пружинах, их выкручивает из задней стенки идущим в комплекте ключом, а на их место вставляют заглушки. Если болты не снять, это может стать причиной неполадок – стиральная машина будет работать с жестко зафиксированным барабаном, при этом ее вибрация при неработающих пружинах будет очень сильной.
Рис. 6 Подготовка стиральной машины – основные этапы
Дальнейшие операции по подготовке агрегата к эксплуатации состоят в его выравнивании ножками, при этом основная задача – обеспечить максимально устойчивое положение в заданной точке. Для этого следует выставить задние ножки стиральной машины в одинаковом по высоте положении (зажимаются контрагайками), занести машину к месту размещения, и дальнейшую регулировку производить передними ножками, устанавливая их положение гаечным ключом из комплектации с последующей фиксацией.
