Перенос розеток без изменения общего количества
Из сказанного нужно понять, что перечисленные выше требования соблюдаются проектировщиком. Но проект стоит дорого, а люди хотят перенести розетку или поставить, не тратясь. За оформление могут запросить кругленькую сумму. Согласно статье 25 Жилищного кодекса РФ изменения, требующие отражения в техническом паспорте помещения, считаются перепланировкой либо переустройством. На практике документ далеко не всегда содержит расстановку электрического оборудования. Следовательно, дальше нужно консультироваться с юристом, примите к сведению информацию:
Бюро технической инвентаризации является синонимом Проектно-инвентаризационного бюро. Это место, где выдают технический паспорт на квартиру.
Иногда в договоре с управляющей компаний прописано, что изменения в электрике согласовываются установленным образом. Часто УК заранее заключает договор подряда проверки со специализированной организацией.
К Акту приёма квартиры часто прилагается схема электрики с обозначением розеток. В этом случае придётся согласовать заново
Примите во внимание: если жильцы в помещении не менялись, то неправомерный, не соответствующий нормативам перенос штепсельных розеток никто иной сделать не мог. Если дело дойдёт до суда, аргументом и станет давить противная сторона.
Юрист намекает, что комиссия поймет, были ли штепсельные розетки установлены изначально либо их добавили
Меры предосторожности не помешают, нужен проект при конструктивных изменениях, хотя в БТИ плана электрики может и не оказаться. А если подсоединить кабель к точке раздачи, а потом удлинить электропровода в розетке и вывести на гипсокартон, плохого не возникнет
Не забывайте все выкладки насчёт количества и мест расположения. Впрочем, для жилых помещений нормы нестрогие.
Место для розетки
Есть определенные стандарты, по которым предпочитают работать специалисты при установке розеток. Они касаются промежутка от устройств до поверхностей комнаты:
- Расстояние пол–розетка — 30 см.
- Расстояние пол–выключатель — 90 см.
- Расстояние розетка–стена — 18 см.
Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на «фартуке», примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы. В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину.
В других комнатах также стоит ориентироваться на имеющуюся технику. Возможно, лучше сделать крепление розетки в гипсокартон на большей высоте, нежели рекомендуемые 30 см. Учесть надо ход проводки в комнате, поэтому зоны расположения розеток выявить лучше еще на стадии ремонта.
Если место для изделия найдено, нужно пометить его строительным маркером, применяя уровень. В центре отметки затем будет сделана первая дыра — начало будущего отверстия под подрозетник.
Характеристика коронок
Для розеток используется специальное сверло (фреза) цилиндрической формы с режущей кромкой в виде заостренных зубчиков, размещенных под определенным углом на торце. В центре устройства находится сверло, вокруг которого размещается коронка. Сначала в обрабатываемый материал проникает сверло, фиксирует насадку в заданном положении и выполняет центровку для режущей кромки. Такая форма оптимальна для эффективного сверления и долговечности коронки.
Для установки подрозетников используется коронка, диаметр которой составляет 68 или 70, хотя размерный ряд может варьироваться в пределах от 33 до 150 мм. Длина инструмента для монтажных работ по установке электрического клеммного блока – 60-65, хотя встречаются насадки глубиной от 30 до 80 мм.
Коронки разделяются на виды:
- цельные – состоят из одного тонкостенного металлического стакана с зубчиками;
- разборные – представляют собой конструкцию из универсального диска, на котором размещено несколько стаканов различных диаметров в форме незаконченного цилиндра.
Выпускаются и биметаллические фрезы, которые, помимо обработки хрупких материалов, подходят для сверления металла и стали с толщиной листов от 1 мм. К популярным производителям, которые занимаются выпуском коронок на 68 мм, относятся марки Bocsh, HSS, Sigma, MTX и пр.
Фреза серии Карат (Бош) используется в комплекте с адаптером и центрирующим сверлом, что позволяет обрабатывать стены из гипсокартона, мрамор и дерево. Коронка HSS (Makitta) под патрон 13 мм подходит для обработки поверхностей из ГКЛ, пластика, фанеры для стен и ДСП. Позволяет выполнять отверстия в стене глубиной 3,2 см. Комплектуется зенковкой.
Коронка 6.8 см (разборная)
Установка розетки в стену из бетона или кирпича
Для установки розетки или выключателя в стену потребуется специальная коробка, которая называется подрозетник.
Чтобы его установить в бетонную или кирпичную стену нужно провести следующее действие:
- приготовить нужный инструмент и материал;
- сделать разметку на стене, в месте установки розетки;
- высверлить углубления в стене;
- установить подрозетники.
Из инструмента возьмем:
- перфоратор;
- специальная коронка для сверления диаметром 70 мм;
- уровень;
- карандаш;
- шпатель.
Из материала возьмем:
- подрозетники;
- саморезы;
- строительный алебастр;
- вода.
Для начала размечаем место установки розеток. Расстояние от пола в жилых помещениях описано в статье о монтаже электропроводки .
Для примера будем устанавливать блок из трех подрозетников. Так будет более понятнее суть установки.
На самом деле установка количества розеток регламентируется вами. Сколько нужно, столько и устанавливайте: одну, две, три, четыре или пять. Больше, с подводкой одного трехжильного провода, не имеет смысла, да и не безопасно.
Если нужно больше, делайте отдельную группу розеток с подводкой другого трехжильного провода питания.
Подрозетники нужно купить такие, у которых есть специальные пазы для соединения между собой. Соедините подрозетники друг с другом.
Если измерить расстояние от середины одного подрозетника до середины другого, то получится расстояние равным 71 мм. Запомните это расстояние. Оно вам пригодится, когда будите размечать и измерять место сверления.
Изготавливаем шаблон для разметки. Для этого в центр каждого подрозетника вкручиваем саморез. Саморез может быть любой:
Отметив нужное место отбиваем уровень карандашем:
Затем прислонив блок из трех подрозетников к стене делаем царапины саморезами снизу в верх, а после царапины дорисовываем карандашом. Это будет место сверления.
Работа будет пыльная. Приступаем к сверлению. Вставляем коронку в перфоратор и сверлим три отверстия до нужной глубины.
Дальше работаем лопаткой, выставив перфоратор на долбление:
Предварительно вымести всю пыль кистью с мест сверления:
Примеряем и проверяем плоскость, что бы подрозетники не выступали из стены. Обязательно проходим пропиткой места сверления водой и еще раз примеряем и устанавливаем подрозетники с помощью строительного алебастра:
Если все розетки будут на 220 В, то провод, который будите заводить в коробку, должен быть с крайним, что поможет избежать проблем с подключением.
Провода, при подсоединении розеток, можно проводить шлейфом, от одной коробки к другой через отверстия проделанные заранее при соединении коробок между собой.
Заключение
Таким образом вы узнали, как установить розетки в стену с помощью коробок. Это одна из методов установки, но существуют и другие, например, вырезание места установки розеток в бетонной или кирпичной стене с помощью ручной угловой отрезной машинкой. Но это другая история.
Выбор коронки
Коронка — особое сверло в виде цилиндра с кромкой, имеющей небольшие, но острые зубья. С ее помощью можно эффективно сверлить материал, получая идеально ровные отверстия. Стандартные размеры изделий 68−70 мм, но есть насадки с другими параметрами.
Чтобы не разорвать лист ГКЛ при сверлении, не нужно слишком сильно вдавливать насадку. Иначе придется тратить время на устранение последствий. Диаметр отверстий определяют в точности исходя из размеров подрозетников: они должны входить туго, почти впритык. К листу приложить подрозетник, обвести место маркером для получения отметок, но сверлить нужно немного шире от полученных значений. Всю работу проводят только по лицевой стороне. После сверления нужно снова нанести шпаклевку и грунтовку: это позволит увеличить срок службы разъемов.
Прокладка электропроводки под гипсокартоном
Электропроводка под гипсокартоном является скрытым видом проводки. Для ее прокладки применяются не поддающиеся горению трубы, гофрированные шланги и негорючие короба.Рекомендуется разводку электропроводки под гипсокартон в квартире или доме осуществлять после того, как установлены металлические профили до зашивки стен плитами гипсокартона.
С помощью гипсокартона также отлично маскируется электропроводка, которая может быть проложена как в самом гипсокартоне, так и под его поверхностью. Одним из преимуществ такого монтажа электропроводки является то что нет необходимости проделывать штробы в стене.
- – гофрированный шланг;
- – распределительные коробки;
- – клипсы для крепления шланга;
- – кабель;
- – дюбель гвозди для монтажа клипс;
- – перфоратор и сверло.
В процессе монтажа пропускание кабеля в гофру начинается от распределительных коробок. Он прокладывается строго вертикально в направлении расположения всех выключателей, розеток и светильников, которые имеются в комнате. С помощью электроинструмента проделывают отверстие Затем вставляют коробку.
Она должна входить в проделанное гнездо с легким усилием. Но прежде чем вставить подрозетник, определяются с тем, сколько проводов нужно завести в него. С тыльной стороны (на дне) есть перфорированные заглушки. Их демонтируют, исходя из количества вводов.
В случае ремонта с использованием профильного металлокаркаса на стену разводку проводят до монтажа листов ГКЛ. Коробка установочная под гипсокартон монтируется после обшивки стен. Иногда случается такая ситуация, что листы ГКЛ уже установлены и возникает необходимость добавить еще одну розетку либо выключатель под гипсокартоном. Чтобы не производить демонтаж гипса, можно поступить следующим образом: В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: “…проложенная внутри конструктивных элементов зданий и сооружений… и “…пустотах строительных конструкций …”.
Отсюда делаем вывод, что такая проводка является скрытой.
- Произведите разметку стены под отверстие, где расстояние от пола должно быть не меньше 20 см;
- Вырежьте отверстие, зашлифуйте края, обработайте грунтовкой и зашпаклюйте, добавляя в рабочий раствор асбест;
- Выставьте распаячную коробку, закрепите болтами, вытяните провода через отверстия под кабель и соедините между собой;
- Края зашпаклюйте и закройте защитной крышкой.
А в еще более ранний период провода заматывали изоляционной лентой, и этот способ назывался скруткой. Существенный недостаток такого соединения заключался в высоком риске замыкания.
Просверливаются отверстия. Для работы используется специальная коронка, диаметр которой подбирается под подрозетник. Если рядом располагается несколько розеток, то делается нужное количество отверстий;
Нужно проложить проводку в гипсокартонной конструкции, но вы не знаете как? Я расскажу вам, как правильно организовать рабочий процесс, чтобы получить надежную систему, соответствующую всем нормам безопасности. Также вы узнаете, какие материалы и инструмент стоит приобрести перед началом работ. Распредкоробка изолирует узел от отделочных материалов, имеющих способность к возгоранию. Помимо этого, устройство предохраняет токопроводящие жилы от внешних воздействий, защищает людей от поражения током при случайном прикосновении к оголенным контактам. Второстепенной задачей изделий является декорирование не слишком эстетичного вида соединения проводов.
Гипсокартон сегодня очень востребован для возведения различных конструкций внутри помещений. Если необходимо изготовить перегородки, решить вопрос, как в туалете сделать короб из гипсокартона для труб, выровнять стены, устроить многоуровневый потолок — со всеми проблемами отлично справятся листы из гипсового сердечника, облицованного картоном, установленные на каркас.
Критерии выбора подрозетника
Подрозетник — важный элемент, который необходим при организации электросистемы выключателей и розеток в любом помещении. Деталь позволяет обезопасить комплекс устройств, предотвратить различные неприятные ситуации и обеспечить эффективную работу розеток.
От качества подрозетника зависит безопасность электросистемы. А также важны оптимальные размеры элемента и поэтому при выборе учитывается диаметр изделия. Наиболее распространены стандартные детали с диаметром 70 мм. Они подходят для простых розеток, а для плиты следует выбрать специальное устройство.
Надежные лапки обеспечивают хорошее крепление
При размещении в подрозетнике только механизма розетки следует выбирать элементы глубиной 45 мм для стандартных устройств. Если же планируется монтаж в подрозетнике ещё и электропроводки, то необходимы более просторные варианты. При этом форма играет важную роль. Часто используются круглые варианты, которые просты в монтаже. Существуют и квадратные модели, которые оптимальны при установке нестандартных механизмов или для получения большего пространства.
Элементы квадратной формы редко используются
При установке нескольких подрозетников используются разные методы крепления. В некоторых случаях необходимы коннекторы, но есть модели, в которых присутствуют специальные слоты, что довольно удобно
А также особенно важно учитывать при выборе такой критерий, как назначение подрозетника. Элементы разделяются на две группы: для сплошных или для полых стен
В последнем случае детали имеют специальные лапки, которые облегчают крепление подрозетников на ГКЛ, деревянные или другие поверхности.
В подрозетниках для сплошных стен отсутствуют лапки
Изделия могут быть любого цвета, но этот фактор не влияет на эстетические моменты, так как элемент монтируется внутри стены. Снаружи деталь скрывается внешней крышкой розетки, края замазываются шпатлёвкой. При этом изделие должно быть надёжным и выполненным из негорючего пластика.
Основные производители
Для полых стен оптимальны модели бренда LEXEL. Изделия практичны в эксплуатации и представлены в широком ассортименте. Другие производители также имеют множество вариантов подрозетников, но основным правилом выбора является соответствие изделия всем необходимым требованиям.
Безопасный монтаж
Перед установкой кабеля убедитесь в его целостности. Специальные распределительные коробки применяются для каждого отдельного участка. Избегайте любых скруток, уменьшающих надежность системы в целом. Описанные выше короба размещаются на стенах на безопасной высоте, чтобы исключить попадание влаги при затоплении или вмешательство детей. В некоторых случаях подобранная высота может быть минимальной.
Монтажную коробку возможно установить прямо в полу. В таком случае она должна быть защищена прочной съемной крышкой, которая свободно снимается, чтобы при необходимости мастер мог получить доступ к содержимому. Не забывайте о возможности создания схемы половой разводки, что в дальнейшем облегчит поиск нужного узла или провода.
Распаечная коробка в полу
Еще одно важное условие для повышения уровня безопасности электропроводки — правильность заполнения гофры. Не пытайтесь запихнуть внутрь такой трубки множество проводов
Около 60% от всего пространства трубки желательно оставлять пустым. Максимальная протяженность одной линии (от распределительного щитка до розетки или выключателя) не должна превышать 20 м. При размещении под прямым углом следите за тем, чтобы кабелей было не более двух. Впрочем, аналогична рекомендация и для ситуаций с более острыми углами. Постарайтесь избежать любых острых изгибов.
В деревянных домах недопустимо размещение проводов по лагам. Монтаж осуществляется при помощи заранее просверливаемых технических отверстий. При использовании деревянных частей они должны обрабатываться качественным составом, предотвращающим горение. Избегайте разветвлений трассы прямо от щитка, это существенно усложнит проведение ремонтных работ при повреждении электропроводки.
Прокладка проводов в технологических отверстиях лаг
Советы
Для того чтобы монтаж розеток в гипсокартоне осуществлялся максимально правильно, желательно придерживаться следующих рекомендаций:
- Брать в расчет наличие пустого пространства между гипсокартоном и основной поверхностью стенки (оно должно быть не менее 4,5 см и стакан должен свободно размещаться в основании). Можно углубить базисное основание посредством перфоратора либо зубила.
- Еще на стадии монтирования конструкции из ГКЛ, в месте планируемой установки розетки, не мешает вывести проводку наружу с запасом в 20-30 см.
- При монтаже нескольких устройств, использовать строительный уровень для правильного нанесения разметки и установки розеток.
- Проводить электропроводку внутри конструкции надлежит только в защите электрических проводов от возможных механических воздействий (в гофрорукаве), чтобы свести к минимуму их повреждение при установке либо эксплуатации.
- Следует учитывать, что при создании отверстий можно натолкнуться на металлопрофиль, на котором базируется ГКЛ. Чтобы подобное не случилось, используйте мощный магнит. Приложите его к стенке, и ведите вдоль по поверхности, так выясните, имеется ли металлопрофиль за перекрытием.
- Если все же произошло соприкасание с металлической конструкцией, то отчаиваться не следует. Поскольку переносить отверстия под розетки в иное место не потребуется. Фрагмент профиля, препятствовавшего работе, обрезается посредством ножниц по железу либо выбивается (загибается) простой стамеской.
Производя ремонт, вы, скорее всего, все основательно просчитали. Но по истечении некоторого срока может потребоваться установка дополнительного выключателя, понадобится повесить картину или поменять местоположение настенных светильников. И вот тогда хаотически проложенная проводка может оказаться основательной проблемой. Поскольку перфоратором либо электродрелью можно спокойно нанести ущерб скрытой электропроводке и сделать короткое замыкание. Во избежание таких неожиданностей, расположите электропроводку параллельно полам, прибавив несколько поворотов под углом 90 градусов. Схему прокладки желательно зафиксировать: набросать план, эскиз либо просто сфотографировать хотя бы на телефон. Тогда через несколько лет, вы сможете без препятствий и сомнений в любой точке сверлить стены без каких-либо нежелательных последствий для электропроводов.
Монтирование розетки в стенку из гипсокартона достаточно простое и может быть выполнено своими руками. Следуя всем вышеперечисленным рекомендациям, такая процедура, как монтаж электророзеток в стене из ГКЛ, будет реализована наиболее правильно и в кратчайшие сроки.

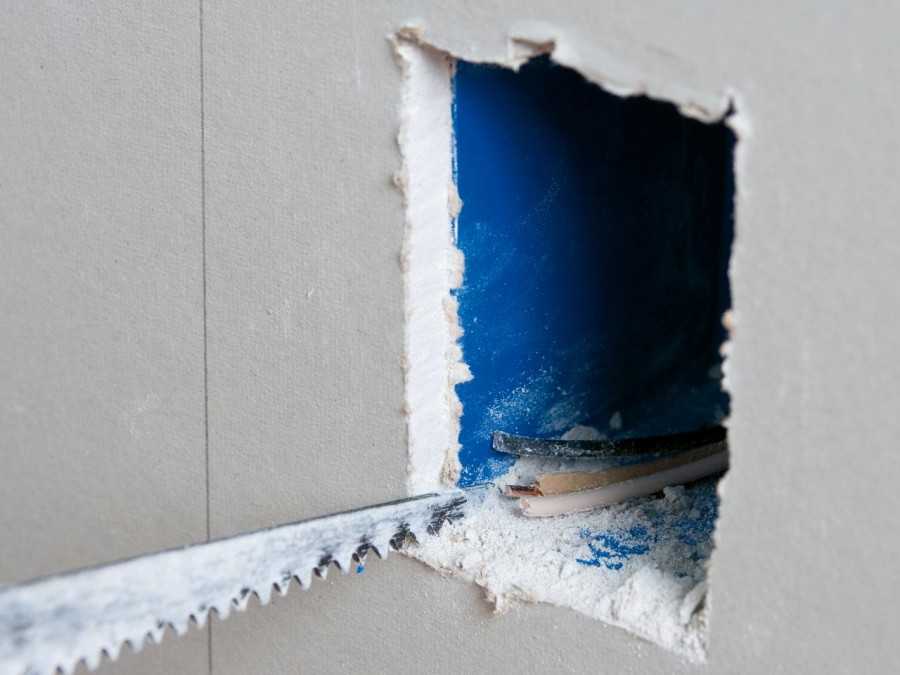

Прорез отверстия
Процедура прорезания технического отверстия для подрозетника очень проста.
Необходимый инструмент: дрель (можно шуруповерт) и круглая фреза нужного диаметра. В крайнем случае можно обойтись даже прочным ножом. Намечают на стене точку прореза.
При установке блока розеток в гипсокартон, используют уровень. Он поможет выставить точный горизонт розеток.
При работе фрезой, нужны внимательность и аккуратность. Неровные и рваные края гипсокартона могут ухудшить плотность зажима подрозетника. В случае использования ножа для прореза, главное не переусердствовать, снимая лишние слоя гипса.
Выбор розетки
Тип розетки. Внутренняя — все тело розетки спрятано в стене.
Класс защиты. Розетки могут быть с дополнительной защитой от детей, металлических мелких предметов, пыли и влаги. Определитесь заранее с выбором класса, а продавец представит весь ассортимент.
Заземление. Многие мощные современные электроприборы требуют наличие заземления. Розетки с контактом заземления повышают степень безопасного использования электросети.
Штепсельные разъёмы. Если розеткой будут пользоваться часто, высока вероятность ослабления контакта передачи напряжения. Разъёмы с дополнительными пружинами позволяют сохранять силу контакта в процессе длительной эксплуатации.
Совет! Не приобретайте розетки без опознавательных знаков (маркировок на корпусе). Высока вероятность, что розетка не соответствует необходимым требованиям безопасности.

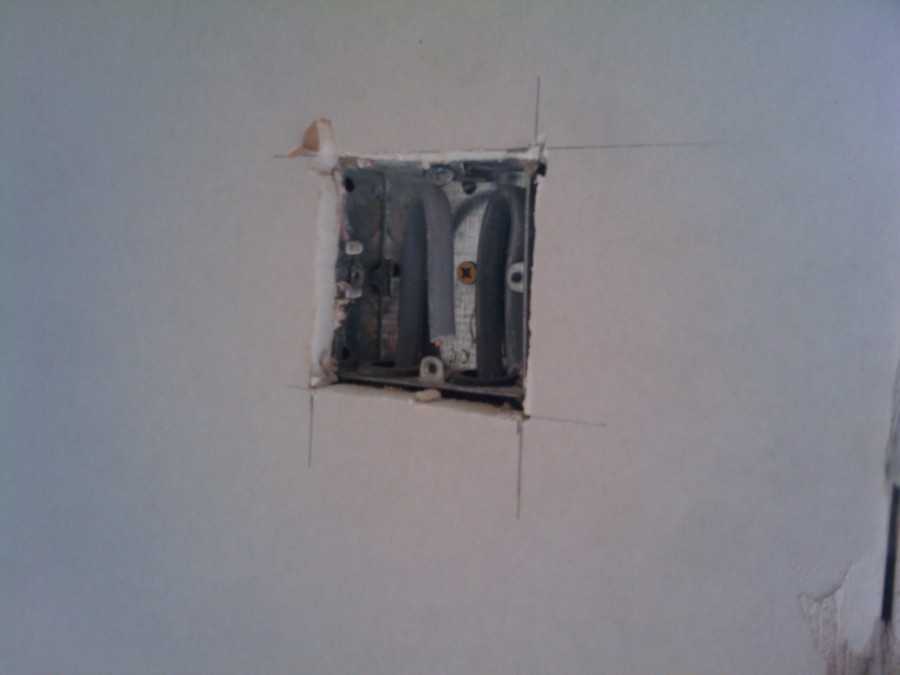

Вариант 4. Не стандартный
Что делать, когда перегородка гипсокартона уже стоит, а у вас нет подрозетников для полых конструкций? Но есть монтажные коробки для бетона.
- Собираете блок из подрозетников и делаете разметку на гипсократоне в виде прямоугольника с размерами собранного блока;
- Выпиливаете прямоугольное отверстие в гипсокартоне;
- В полость перегородки, вокруг отверстия, враспор, запихиваете газеты, образуя своеобразный короб 100 на 100 мм;
- Устанавливаете блок подрозетников на гипсовый раствор, как в обычной стене. Раствор должен занять всю полость сделанного из газет короба;
- Фасад подрозетников заделывается фугенфюллером или Ротбандом, далее шпаклюется вместе со всей стеной.
Частые ошибки
монтаж подрозетников рекомендуется делать после штукатурки стен
В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.
Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.
Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:
установка розеток в бетонную стену без подрозетника
Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).
обязательно проверяйте горизонтальность установки строительным уровнем
Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.
В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.
Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.
Но проще воспользоваться данным не хитрым приспособлением.
Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.
использование монтажной пены вместо раствора
Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.
Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.
неправильная укладка кабеля
При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.
Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!
выскакивание подрозетника из стены
Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.
Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.
арматура в несущей стене
Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.
Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.
сверление алмазной коронкой на полную глубину со вставленным сверлом
Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

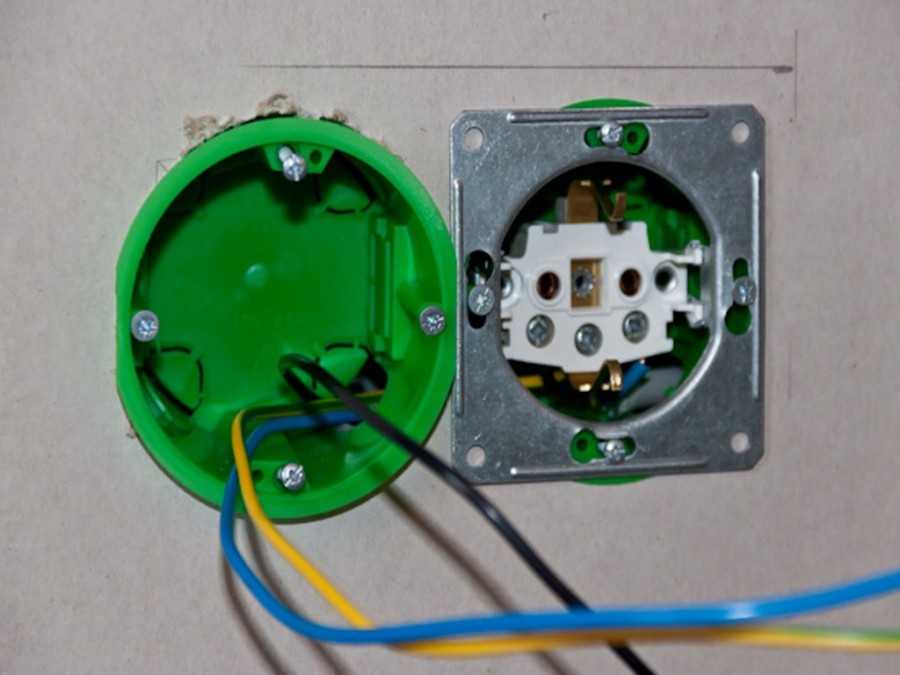

Установка подрозетника в гипсокартон
Для монтажа розетки на стену из гипсокартона нужно правильно подобрать подрозетник и установить его. Для начала узнайте, чем специальная установочная коробка для гипсокартона отличается от стандартной, для бетона. После этого следует ее правильно установить.
Монтаж розетки в стену из гипсокартона включает ряд стандартных шагов:
- Подобрав коронку, соответствующую типу материала и диаметру будущего отверстия, бурим его в гипсокартонной перегородке;
- Через пробуренное отверстие вытаскиваем кабель, к которому будем подключать штепсельную розетку;
- Примеряем розетку к месту установки, следим за тем, чтобы по 10-15 см всех проводников свободно помещались в подрозетнике;
- Ставим в пробуренное отверстие подрозетник. Проверив горизонтальность строительным уровнем, фиксируем его монтажными винтами или распорными лапками;
- Мультиметром определяем фазу и ноль заведенных в подрозетник проводников, чтобы не перепутать их при подключении;
- Подключаем к проводке расположенный в суппорте механизм электроустановочного изделия. Фиксируем его способом, предусмотренным производителем устройства;
- Фиксируем суппорт с механизмом устройства в подрозетнике. Закручиваем его винтами, стараясь сильно не перетягивать, чтобы не повредить резьбу;
- Закрываем электроустановочное устройство лицевой панелью.

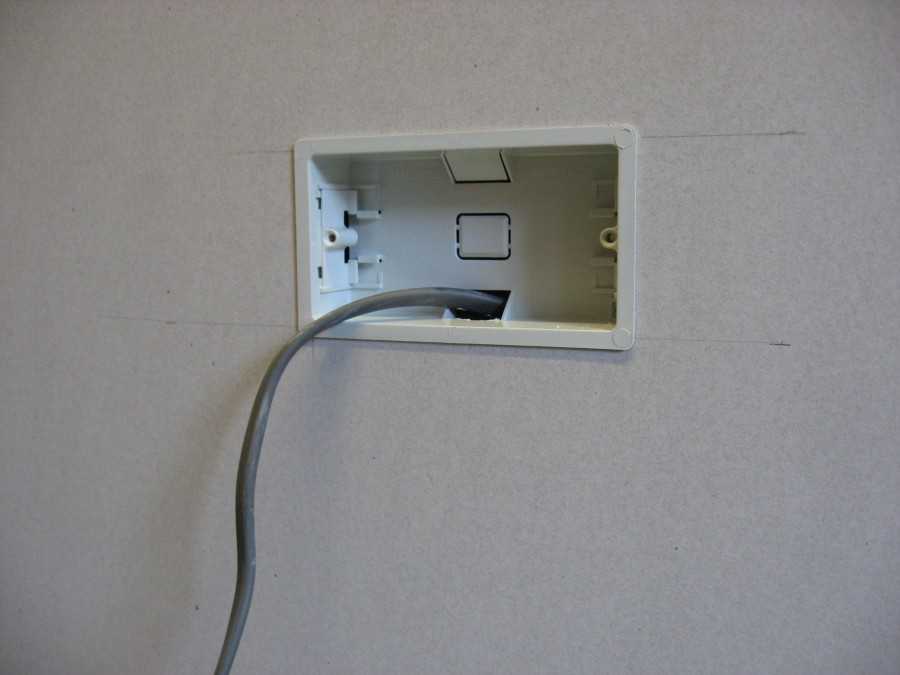

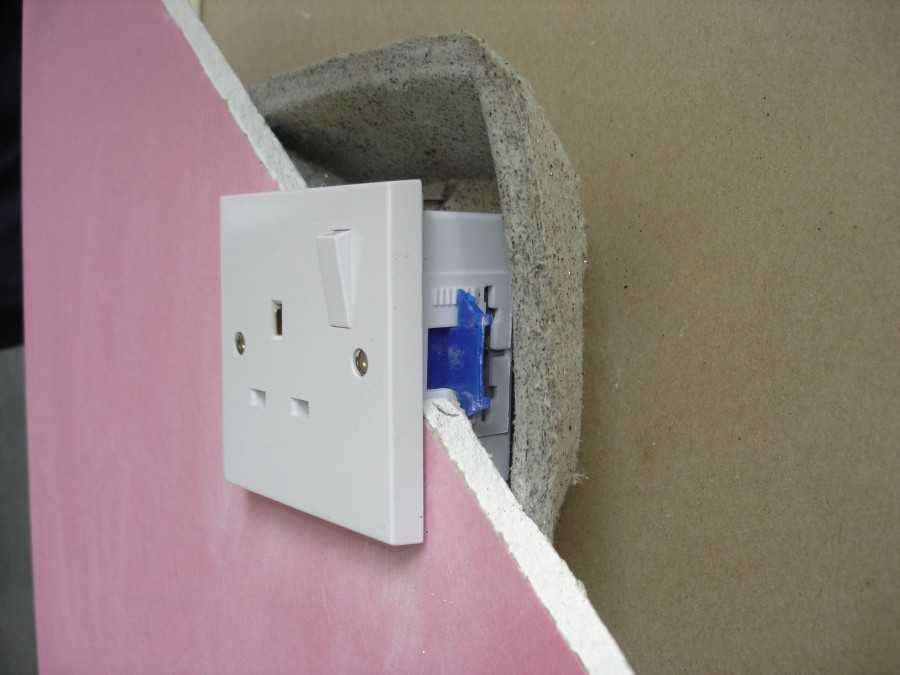

Конструкция установочной коробки
Гипсокартон – универсальный строительный материал для отделки стен и строительства перегородок. Он может быть влагостойким (для кухни и ванной) и обычным стеновым – для остальных помещений. Листы гипсокартона тонкие не сравнить с бетонными или кирпичными стенами. Из-за этого возникает резонный вопрос: как производится установка розетки в такой тонкий материал?
Расположение крепежных элементов может быть разным. Некоторые модели подрозетников имеют болты по всем четырем сторонам, в других вариациях болты находятся попарно с двух боков.
Делается это при помощи установочной коробки. Для гипсокартона производят специальные подрозетники с особым способом фиксации. Выглядят они как пластиковый стакан. С лицевой стороны расположены 4 винта. Два из них расположены выше остальных. Они нужны для фиксации непосредственно металлической рамки самой розетки.
Лапки могут быть металлическими или пластиковыми
Первые немного дороже, но случайно вырвать такую розетку из стены по неосторожности будет гораздо сложнее. Те, что находятся немного ниже, отвечают за установку подрозетников в гипсокартон
В нижней части установочной коробки расположены специальные фиксирующие монтажные лапки. Их положение регулируется этими двумя шурупами.
При повороте винта лапка все больше прижимается к листу гипсокартона. Такой механизм обеспечивает прочную установку подрозетника и гарантирует, что розетка не вывалится из стены при первой же возможности.
Крепление коробки в гипсокартонной стене
Установить монтажные модули можно по следующему алгоритму:
- Определяется направление подхода провода. В корпусе подрозетника снимаются заглушки, через которые пропускается кабель. Учитывается, что во время работ система должна быть обесточена или концы проводки заизолированы.
- Коробку постепенно просовывают в отверстие. Если фиксирующие лапки выпирают, то их размещают поэтапно, немного поджимая последнюю.
- Прежде чем закрепить модуль, проверяется надежность и правильность расположения по уровню.
- Винты лапок устройства прикручиваются последовательно без лишнего давления, чтобы исключить повреждение гипсокартона.
При выборе коробки желательно отдавать предпочтение моделям с металлическими прижимными лапками, подрозетники с пластиковыми лапками чуть дешевле, но они часто ломаются
Советы
Необходимо учитывать следующие рекомендации:
- Коробка крепится с обязательным учетом расположения профилей. Для этого предварительно составляется схема, согласно которой выполняется вся разводка. Если произошло попадание на стойку, то она подрезается электрическим лобзиком.
Врезать розетки и выключатели в места, где проходят металлические профили, крайне не желательно, так как нарушается целостность несущего каркаса
- При установке плит ГКЛ на клей прокладка кабеля осуществляется по штробам, вырезаемым в поверхности, а место для подрозетника выдалбливается.
- Если требуется собрать блок, то от центра первого модуля отступают 71 мм.
- Чтобы центрирующее сверло коронки сразу встало на свое место, точку предварительно намечают шилом.
- Скрыть отверстия в розетках можно при помощи заглушек. Это также обеспечит безопасность, если есть малолетние дети. Некоторые современные варианты позволяют выполнять подключение без вынимания детали.
Если составить план и разместить проводку по схеме, то можно избежать не только ошибок, но и постоянных проверок стены индикатором при навешивании предметов интерьера.
Также рекомендуем посмотреть ВИДЕО:
Монтирование розетки
Убедившись с помощью индикаторной отвертки, что электричество отключено, можно приступать к монтажу изделия. Вначале следует подготовить провода. Если концы слишком длинные, надо их укоротить (до 10 см). Кончики проводов следует зачистить от изоляции (0,5 см). После действия будут такими:
- Снять декоративную часть с внешней стороны изделия, отложить.
- Ослабить на контактах розетки болты крепежа.
- Вставить розетку в подрозетник, не фиксировать.

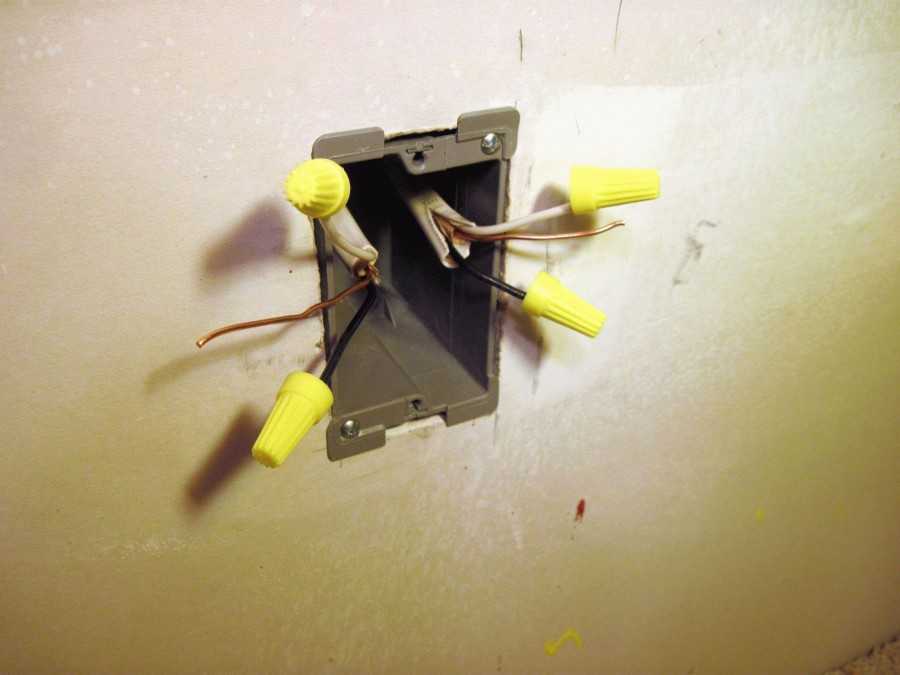

Подключение проводов
На внутренней стороне изделия можно увидеть 3 клеммы — фазу, ноль, заземление. Они подключаются к соответствующим кабелям трехжильной проводки квартиры. Провода различаются по цвету: фаза черная, красная, коричневая, заземление всегда желто-зеленое, ноль белый, бело-голубой. Иногда встречается четвертая клемма розеток — приспособление дублирует провод «земля» для более комфортного соединения.
Для подключения нужно вставить в клеммы очищенные кончики проводов, закрепить их винтами
Очень важно не перепутать провода, ведь это приведет к короткому замыканию. Если места для заземления нет, что встречается в старых домах и на дачах, то провод «земля» следует заизолировать и упрятать его в коробку
После можно жестко зафиксировать все крепежные элементы, установить розетку с подрозетником в ровное положение. В окончание работы нужно поставить лицевую панель изделия и защелкнуть ее.

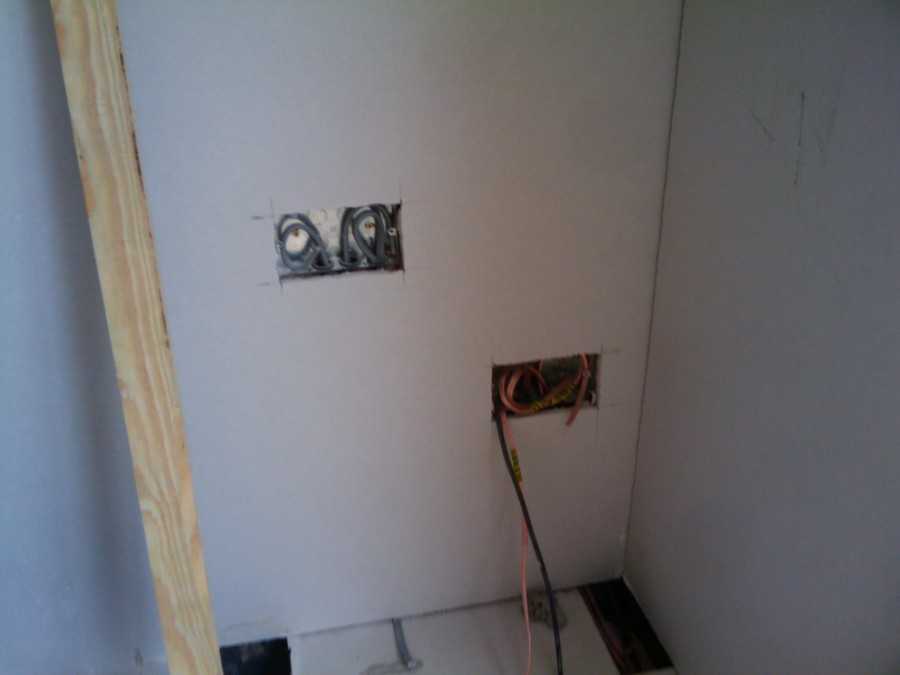

Какой выбрать кабель для электропроводки под ГКЛ
Отделка в доме или квартире может выполняться гипсокартонными листами трех разных типов: обыкновенными, устойчивыми к влаге или огню (ГКЛ, ГКЛВ и ГКЛО соответственно). Для потолков и стен подходят ГКЛ: стоят недорого, выглядят эстетично. Главным недостатком является слабая защита от влаги, возможность тления внутренней части с последующим воспламенением и выделением токсинов
По такой причине при обустройстве скрытой проводки важно использовать ГКЛО
Что касается провода, то здесь подойдет кабель ВВГнг. Две последние буквы указывают на то, что изделие является негорючим. При монтаже кабеля под потолком и в свободном пространстве высотой не менее 15 мм можно дополнительно использовать гофрированные ПВХ-трубы
При ограниченном просвете обратите внимание на провод ВВГнг-LS, имеющий двойную изоляцию. Однако его стоимость в сравнении с обычным ВВГнг будет в 1,5–2 раза выше
Кабель силовой ВВГнг-LS 3х1.5 с двойной изоляцией
