Простой способ монтажа вытяжки на кухне по шагам

Заземление и зануление

До того как перейти к рассмотрению особенностей установки вытяжки на кухне, следует сказать пару слов об электробезопасности. Поскольку вытяжка будет устанавливаться на кухне, в ее корпус постоянно будут проникать брызги жира, капли влаги. Из-за этого увеличивается шанс получить удар током в случае неправильного подключения к сети вытяжки.

Чтобы избежать неприятных последствий для своего здоровья, при подключении вытяжки к сети необходимо использовать три провода: фаза, земля и ноль. Определить провод заземления можно по характерному желтому цвету и зеленой полоске. В начале установочных работ обязательно выполняется заземление в целях безопасного использования электроприбора.

Обычно это сделать довольно просто, если в доме имеется контур заземления и присутствуют розетки евро-типа. Для грамотного подключения необходимо всего лишь подвести провод к клемме заземления и подключить его. Она имеет специальное обозначение в виде полосок разной длины или буквенное — Ground (GND). Но иногда может оказаться так, что техника не имеет разъема под заземление. В этом случае проблему придется решить самостоятельно, прикрепив провод к металлическому корпусу.

Однако не во всех квартирах могут быть установлены евророзетки. В таком случае у владельцев возникнет вопрос, как подключить вытяжку на кухне при отсутствии заземления? В этом случае им придется выполнить зануление своими руками. Однако учтите, что не стоит подключать нулевой провод к трубам и батареям. Это обязательно должна быть только глухая нейтраль.

Вначале вам необходимо найти электрический щиток со счетчиками. В стене должна быть замурована труба, от которой разведены провода либо это может быть специальная шина. Обычно на ней имеется готовый штырь с уже накинутыми нулевыми проводами. Именно так и выглядит глухая нейтраль, которая, как правило, имеет надежное заземление. От неё вам придется провести на кухню многожильный кабель диаметром не менее 2,5 мм2. Для подключения самой вытяжки вам понадобится установить автомат-разделитель на 6,3 А.

Если вы в щитке обнаружите уже подключенные провода к занулению, то не стоит их отключать. Иначе вы или ваши соседи получите удар током. Нужно сделать немного иначе — взять свой провод и закинуть его поверх чужих, а после затянуть гайку. Если вы не обнаружили никаких проводов, и труба гладкая, то вам нужно зачистить ее и установить контакт провода на хомут. Однако не стоит заниматься этим, если у вас нет специальных знаний в электротехнике. Лучше всего доверить эту работу профессиональному электрику.

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

• Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
• Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отвода	Плюсы	Минусы
1.     Воздуховод из пластика (ПВХ)	Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам.	Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2.     Алюминиевая труба (гофра)	Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит.	Не эстетичный внешний вид.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже — пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Возможно будет интересно — как самостоятельно установить вытяжку (рециркуляционную, комбинированную или канальную) на кухне.

Установка вытяжки на кухне своими руками

Монтаж любой кухонной вытяжки своими руками имеет свои особенности, которые определяются типом системы вентиляции и расположением вентиляционной шахты. Для начала рассмотрим подробнее нюансы установки встроенной вытяжки в шкаф.

Антивозвратный механизм

• Чтобы выполнить работу по правилам, первым делом вам необходимо изготовить короб для хлопушки. Из материалов для него можно использовать обычный алюминий, оцинкованный лист или жесть. Однако вы можете сэкономить немало времени и средств, если сразу приобретете антивозвратный клапан, который открывается как бабочка. Встраивать его нужно прямо перед вентиляционной шахтой.
• Для обеспечения более удобного доступа рекомендуется установить корпус на настенный шкаф над плитой. Впоследствии вы сможете сделать его более устойчивым, ликвидировав все щели монтажной пеной и приклеив к шкафу. Тем самым будет решена проблема резонанса.
• Перед монтажом вам необходимо примерить корпус хлопушки к выбранному месту на стене и обвести по контуру границы, по которым будет выполнено отверстие. Далее шкаф нужно снять со стены и проделать в нижней стенке отверстие с помощью электролобзика под нижнее обрамление. Сперва рекомендуется проделать отверстие внутри области разметки крупным сверлом большого диаметра. Далее возьмите пилку лобзика и поместите в него, после чего может довести отверстие в шкафу до необходимых вам размеров.
• По аналогичной схеме можно выполнить отверстия и во внутренних полках под воздуховод. В верхней стенке обязательно делаются отверстия квадратной формы с запасом 3-5 мм для размещения в нём хлопушки.

Подключение воздуховода

• Теперь можно переходить к следующему этапу — подключению воздуховода. Для этого берем гофру, выставляем ее в просверленное отверстие, а в верхней стенке шкафа ее необходимо слегка согнуть, чтобы она стала квадратной. Обрежьте лишние куски гофры, оставив небольшой запас, а затем разрежьте немного углы и загните их наружу.
• Теперь можно встраивать шкаф с гофрой на стену. Обязательно обработайте места стыков воздуховодов силиконовым герметиком, чтобы не возникало потери мощности.
• Далее вам необходимо зафиксировать самодельный короб на шкаф. Так вы сможете подключить гофру к вентиляционной шахте. Для этого можно также использовать силикон, а для ликвидации крупных целей можно взять обычную пену.

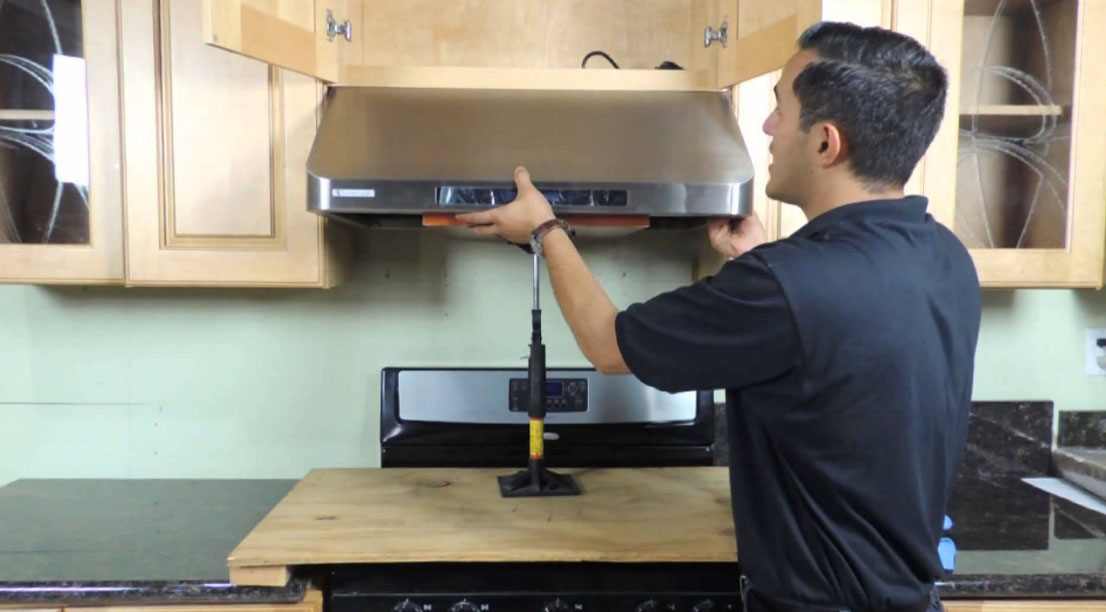

• Далее нужно установить вытяжку в шкаф. Ее крепят на саморезы или дюбели при условии, что это крепление можно использовать для стен.
• Убедитесь, что гофра жестко закреплена на вытяжке, а затем затяните ее с помощью хомута. На этот участок наносить герметик можно по желанию.
• Если вы выбрали прямую схему подключения вытяжки, то вам достаточно подключить воздуховод к вентиляционной шахте. Для более простой стыковки вам понадобится специальная решетка с круглым отверстием.
• Если вы решили использовать воздуховоды из ПВХ, то монтаж выполняется по аналогичной схеме: нужно соединить трубы с комплектующими углами и провести их для вентиляции.

Крепление на стену без шкафа

• Не во всех кухнях можно встретить над плитой настенные шкафы. Так делают владельцы, которые боятся, что мебель быстро придет в негодность из-за постоянного воздействия пара и высокой влажности. К тому же настенные шкафы сами по себе достаточно узкие, поэтому места в них будет недостаточно для крепления широкой вытяжки внутри. Если у вас нет встроенного крепления, то вы можете использовать П-образную раму из уголков, которую монтируют с помощью дюбелей. Это крепление может одновременно выполнять роль опоры для корпуса.
• Но иногда бывает так, что даже с помощью обычных дюбелей не удается зафиксировать кухонную вытяжку на стене. Чаще всего с такой проблемой сталкиваются владельцы газовых плит, поскольку проходящая газовая труба будет мешать выполнению правильного крепления системы.
• В этом случае проблема решается следующим образом: вам потребуются длинные сантехнические саморезы-шпильки, которые с одной стороны являются полной копией саморезов, а с другой имеют резьбу с гайкой. Вытяжка крепится достаточно просто — саморезы просто вкручивают в стену как дюбели, а уже к ним необходимо прикрутить корпус вытяжки, выдержав при этом заранее рассчитанный отступ от стены.
• Завершающим этапом установки является подключение вытяжки к сети: это можно сделать через розетку или использовать вариант с постоянным подключением через предохраняющий автомат. Удостоверьтесь, что вами прежде было выполнено зануление. Тогда во время работы вентиляторов на корпусе будет отсутствовать напряжение.
• Убедившись в правильной работе системы, на неё можно одеть декоративный колпак и наслаждаться чистым воздухом на кухне.

Виды вытяжных систем

Вытяжные системы делятся на канальные, также называемые прямоточными, и рециркуляционные. Существуют также комбинированные модели, работающие в обоих режимах. Давайте рассмотрим особенности прямоточных и рециркуляционных систем.

В прямоточной системе воздух всасывается насосом и выталкивается через вентиляционное отверстие. Устройство оснащено жировым фильтром, который можно снять с устройства и очистить от скопившихся частиц жира по мере загрязнения. Эта система более долговечна и проста в обслуживании, чем другие системы, и обеспечивает хорошую вентиляцию. Однако для его установки необходимо, чтобы рядом с прибором находилось кухонное вентиляционное отверстие.

Система рециркуляции также забирает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В этой системе используются два фильтра: жировой и угольный. Жировой фильтр точно так же улавливает частицы масла и жира, а угольный фильтр удаляет неприятные запахи и обеспечивает более тщательную очистку воздуха. Этот тип системы не связан с вентиляционными отверстиями и может быть установлен в любом месте. Жировой фильтр периодически промывается, а фильтр с активированным углем, выполненный в виде съемного картриджа, является одноразовым. После нескольких месяцев использования его необходимо заменить на новый, что увеличивает эксплуатационные расходы системы.

Помимо принципа работы, кухонные вытяжки различаются по способу установки. Они могут быть установлены различными способами. Ниже приведен список различных типов кухонных вытяжек

• Настенные навесы крепятся к настенной мебели или полкам; они компактны (часто в виде небольшой коробки) и имеют небольшую мощность;
• Настенные системы монтируются на стену, в отличие от подвесных систем;
• Купольные вытяжки (также известные как вытяжки с дымоходом) являются разновидностью настенных устройств, но купола имеют характерную форму и обычно являются наиболее эффективными системами;
• Встраиваемые системы устанавливаются внутри предметов мебели;
• Угловые приборы занимают кухонный угол;
• Островные системы устанавливаются над варочными панелями, которые располагаются на “острове” в центре кухни;
• Телескопические или выдвижные системы – такие системы выдвигаются из кухонной мебели при необходимости.

Помимо вышеперечисленных типов приборов, вытяжки делятся на обычные и наклонные. Горловина обычной вытяжки расположена параллельно варочной поверхности. В случае наклонных вытяжек горловина наклонена по отношению к варочной поверхности. Предполагается, что наклон увеличивает эффективность вытяжки.

Вентиляционный рукав

В последнюю очередь на вытяжку устанавливается гофра, но перед этим заранее установите на отверстие вентиляционной шахты декоративную решетку с отверстием под гофру. Выглядит она примерно так, хотя существует множество модификаций:

Далее порядок действий следующий:

• Замерив расстояние от вытяжки до вентиляционной шахты, растяните гофру на необходимую длину;
• Закрепите один конец гофры на основании отвода на вытяжке;
• Прокладывая гофру по навесным шкафам до вентиляционного отверстия не повредите гофру: фактически это просто очень толстая фольга, поэтому помять или порвать ее при неаккуратном обращении очень легко;
• Вставьте конец гофры для вытяжки в отверстие решетки.

Вытяжку тоже можно сделать изюминкой интерьера

нажмите чтобы увеличить

Монтаж наклонной вытяжки:

нажмите чтобы увеличить

Гораздо хуже, если ближайшая розетка находится где-нибудь на противоположной стороне. Тогда Вам придется использовать удлинитель, проложив его по оптимальному «маршруту» по ситуации. При желании можно установить в зоне досягаемости шнура вытяжки дополнительную внутреннюю или наружную розетку. В других наших статьях вы можете ознакомится с монтажом газовой колонки.

Последовательность монтажа

Для встраивания вытяжки на кухне своими руками потребуется комплект инструментов и расходников, который должен включать:

• набор сверл для работы по древу и бетону в паре с дрелью;
• средства разметки, включая маркер и карандаш, рулетку и уголок;
• электрический лобзик и ручную пилу;
• отвертки с набором бит;
• шурупы, уголки и герметик.

Когда все необходимое подготовлено и находится под рукой, можно приступать к монтажным работам. Порядок их выполнения предполагает:

• подготовку шкафа,
• монтаж прибора,
• соединение с гофрой или воздуховодом.

Подготовка шкафа

Проще всего доверить эту работу специалистам и заказать готовый шкаф под заданные параметры с дизайном, соответствующим гарнитуру. При самостоятельном монтаже для начала потребуется снять мебель с креплений и разместить в месте удобном для работы. После этого необходимо:

• демонтировать навесную дверь;
• снять нижнюю плоскость, вырезать в ней отверстие по параметрам устройства, либо
• удалить ее полностью;
• извлечь промежуточную полку сделать в ней отверстие для воздуховода;
• аналогичное отверстие выполнить в верхней плоскости;
• для укрепления ослабленной конструкции использовать уголки.

Монтаж оборудования

Модернизированная конструкция может использоваться как опора для оборудования, либо устанавливаться отдельно. В первом случае, аппарат крепится к стенкам шкафа через штатные отверстия. Во втором, вначале навешивается шкаф, затем по заранее размеченным и высверленным отверстиям крепится техника. Все крепежи выполняются заранее заготовленными шурупами.

Соединение с вентиляцией

В зависимости от близости отверстия вентиляционного ствола для соединения может использоваться гофра или пластиковый воздуховод. В обоих случаях для подключения к выходному отверстию применяется решетка с фланцем, все стыки тщательно герметизируются. Гофру рекомендуется применять, когда отверстие находится над местом установки или недалеко от него. Пластиковый короб воздуховода лучше использовать при значительном удалении. Преимуществом гофротрубы является гибкость и простота крепления, но она резонирует при работе вытяжного механизма и усиливает шум. Жесткий пластиковый воздуховод больше подходит при значительных расстояниях трассировки и отличается меньшей шумностью.

Навешивание дверцы

Заканчиваем монтировать вытяжку на кухне навешиванием дверцы на установленный комплект. Эту часть работы проще выполнить, если прибор не имеет выдвижной панели. Дверь просто возвращается на штатные крепежи. Наличие панели потребует подогнать дверцу с помощью ножовки на расстояние достаточное для свободного выхода панели и ее возвращения на место.

Инструменты и материалы, необходимые для работы

Перед началом работы нужно подготовить следующие инструменты и материалы:

• воздуховод, при необходимости дополнительные элементы;
• перфоратор. Подойдет и дрель с ударной функцией, это немного затруднит работу в случае, если стены бетонные;
• шруповерт;
• измерительная лента или рулетка;
• уровень;
• молоток;
• крепежные элементы;
• при необходимости лист гипсокартона, металлические направляющие;
• грунтовка, краска, кисть, шпатлевка и инструмент для ее нанесения.

Если дорогостоящего инструмента нет в наличии, приобретать его для монтажа одной вытяжки нецелесообразно. Многие магазины предлагают прокат оборудования на короткое время. Установка займет не более 2-3 часов, аренда дорого стоить не будет.

Типы и классификация кухонных вытяжек

По принципу действия вытяжки делятся на эвакуирующие и циркуляционные. Первые выбрасывают воздух наружу, вторые – прогоняют через фильтр с поглотителем запаха и выпускают обратно в помещение. Эвакуирующую вытяжку можно превратить в циркуляционную, поставив вместо воздуховода угольный фильтр, наподобие тех, что применяются в противогазах.

Циркуляционные вытяжки не мешают работать штатной вентиляции, но особой популярностью не пользуются: они дороже, фильтр не обеспечивает 100% очистки и требует периодической замены. Кроме того, эвакуирующая вытяжка выбрасывает заодно и избыточное тепло, а циркуляционная – нет.

По месту установки вытяжки делятся на встраиваемые (интегрированные), настольные, каминные и потолочные островные. Настольная вытяжка – горизонтально расположенный продолговатый раструб, являющийся частью технологического кухонного оборудования. Применяется в профессиональных кухнях.

Каминная вытяжка – отдельное устройство и неотъемлемая часть дизайна кухни. Каминные вытяжки ставят в элитных кухнях и часто проектируют индивидуально. Потолочная островная вытяжка – несколько воздухозаборников в потолке. Для устройства требует наличия фальшпотолка и развитой системы воздуховодов; монтаж ее своими силами сложен и требует немалых затрат.

Кухонная вытяжка: виды и принцип работы

Способ подключения и процесс эксплуатации вытяжки зависит от ее вида и принципа работы. Есть вытяжные системы, которые даже к вентиляции не подключаются, работая автономно.

alt=»Угловая конструкция вытяжки предназначена для плит, расположенных в углу» src=»https://kitchenremont.ru/images/817.jpg» class=»aligncenter» width=»1000″ height=»845″ Угловая конструкция вытяжки предназначена для плит, расположенных в углу

Вытяжки бывают трех основных видов:

1. Классические или купольные устройства. Данная вытяжная система подключается к вентиляционному стояку и очищает загрязненный воздух, непосредственно всасывая его в систему вентиляции.
2. Рециркуляционные (плоские) вытяжки работают автономно, не имея отношения к системе вентиляции. Плоские вытяжки оснащены системой фильтров, которая очищает воздух и возвращает его в кухонное помещение уже очищенным.
3. Комби-вытяжки – вытяжки комбинированного типа. Принцип их работы уникален тем, что очистка воздуха может производиться как через отверстие вентиляции, так и автономно.

Многие считают более приемлемым классический или комби вариант, так как плоские вытяжки требуют частой замены этих самых фильтров, однако, такой вариант наиболее оптимален для маленького пространства кухни и не стоит забывать о том, что любая вытяжка требует регулярного ухода.

alt=»Плоская и купольная вытяжки имеют совершенно разный принцип работы» src=»https://kitchenremont.ru/images/2015-10-27_190106.jpg» class=»aligncenter» width=»1000″ height=»408″ Плоская и купольная вытяжки имеют совершенно разный принцип работы

По способу установки и монтажа, кухонные вытяжки имеют больше разновидностей:

• Встраиваемые. Устанавливаются непосредственно в кухонную мебель или другие конструкции. В основном к встраиваемому виду относится рециркуляционный и купольный тип.

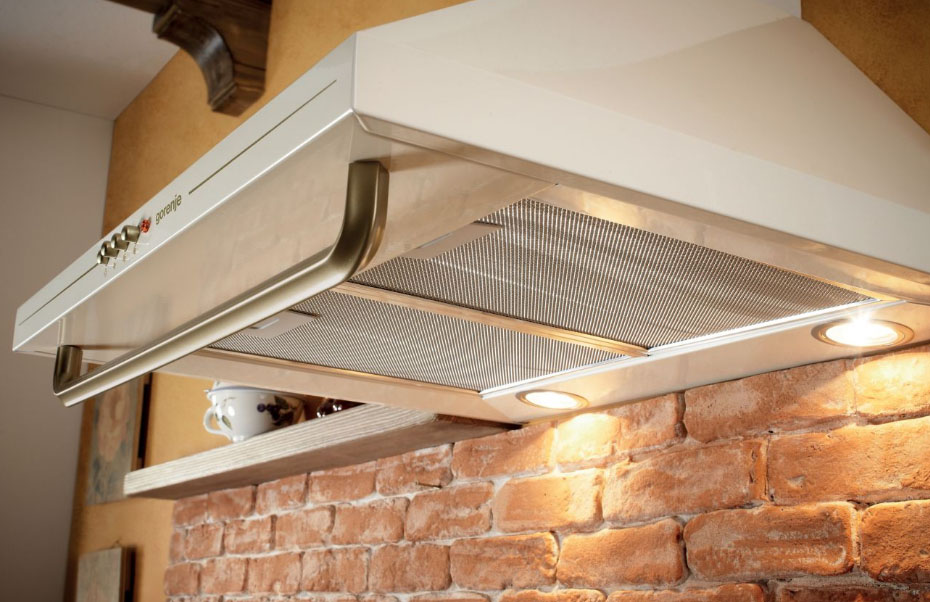

• Подвесные. Данная разновидность крепится к нижней части кухонного шкафчика над варочной поверхностью. Подвесными могут быть вытяжки рециркуляционного типа.
• Настенные. Этот вид вытяжки фиксируется на стене над плитой, такую конструкцию может иметь классический и комбинированный тип.
• Островные. К островному виду вытяжки относятся в основном, комбинированные и классические типы конструкций. Крепится такая разновидность непосредственно к потолку над плитой, если та расположена в центре кухни.
• Угловые. Если плита стоит в углу, над ней крепится угловая конструкция. Вытяжная система в ней может работать по классическому или комбинированному типу.

alt=»Вытяжки нового поколения, как правило, имеют комбинированный тип устройства» src=»https://kitchenremont.ru/images/4ca7a669d6f8ca5e53f022b18f8c21b0.jpg» class=»aligncenter» width=»600″ height=»447″ Вытяжки нового поколения, как правило, имеют комбинированный тип устройства

При покупке вытяжки нужно учитывать ее габариты: площадь рабочей поверхности вытяжной системы не должна быть меньше площади плиты.

Помимо принципа работы и внешней конструкции, вытяжные системы также различаются по типу мощности

Чтобы правильно определить, какой мощности вытяжка нужна для определенного помещения, важно учесть множество факторов

Определение типа мощности вытяжки производится по конкретному алгоритму:

Учитывается место расположения вентиляционного отверстия (в случае с рециркуляционной вытяжкой, этот фактор не имеет значения). Определяется тип плиты или варочной поверхности

Берется во внимание диаметр вытяжного переходника, соединяющего вытяжную систему с каналом вентиляции

alt=»Перед установкой вытяжки можно составить подробную схему для удобства работы» src=»https://kitchenremont.ru/images/spetsialisty-rekomenduyut-pered-nachalom-rabot-nanesti-razmetku-pryamo-na-steny-dlya-naglyadnosti.jpg» class=»aligncenter» width=»600″ height=»450″ Перед установкой вытяжки можно составить подробную схему для удобства работы

Необходимая мощность вытяжки выбирается, согласно ширине вытяжного переходника. Чем она меньше – тем большей мощности нужен прибор.

Установка вытяжки

Перед монтажом вытяжки проверьте техническую исправность вытяжки путем подключения ее к электрической сети, испробуйте все функции. Не снимайте защитную пленку с вытяжки из нержавеющей стали.

Если вытяжка работает исправно, приступайте к ее монтажу. Если нет, обратитесь в сервисный центр, указанный в гарантийном талоне.

Те, кто осведомлен, как правильно повесить вытяжку на кухне, знают, что ее монтаж должен осуществляться только после того, как была произведена сборка кухонной мебели (монтаж вытяжки встраиваемого вида осуществляется в процессе сборки мебели). При этом место под вытяжную конструкцию должно быть предусмотрено заранее. Это же касается и розетки, через которую вытяжка будет подключаться к электросети 220-240В. Необходимо учитывать, что электропровода вытяжных конструкций имеют небольшую длину. Чтобы избежать проблем из-за перепадов напряжения, лучше подключить вытяжку через отдельное устройство защитного отключения (УЗО) с током срабатывания 6А-30мА. Он выполнит функцию защиты от перегрузок и коротких замыканий. Но лучше доверить подключение прибора к электросети квалифицированному специалисту электрику, который хорошо знает и тщательно соблюдает действующие инструкции предприятий электроснабжения и дополнения к ним.

Метод крепления вытяжной конструкции может напрямую зависит от ее типа, но ее расположение всегда осуществляется над центральной частью плиты.

Типы вытяжек

Тип вытяжного устройства подбирается в зависимости от технических условий и наличия выхода в вентиляционную шахту. Наиболее популярными остаются фильтрующие, вытяжные и комбинированные модели.

Фильтрующие аппараты работают по принципу рециркуляции. Отработанная воздушная масса втягивается внутрь конструкции, проходит через систему фильтров и возвращается назад в помещение уже очищенной от запахов и жировых примесей. Установить их проще простого, так как эти устройства не требуют наличия вентиляционного отверстия.

Вытяжные модели – это аппараты проточного типа. Металлический отработанную воздушную массу и выбрасывает ее на улицу через вентиляционный канал. Монтаж их труднее, так как необходимо выводить на улицу воздуховод.

В зависимости от конструктивных особенностей вытяжные устройства разделяются на 4 вида:

Каждый вид имеет свой тип монтажа. Легче всех установить настенные устройства, тяжелее – потолочные.

Установка вытяжной трубы

Подключение кухонной вытяжки к вентканалу осуществляется с помощью труб из гофры или пластика. Требования, предъявляемые к воздуховоду, довольно важные:

1. Оптимальная длина на кухне – не более 3 м. Если воздуховод имеет большую длину, с каждым метром эффективность работы устройства снижается на 10%.
2. Минимальное количество поворотных колен, переходников и изгибов. Чем больше колен, тем хуже вентиляция. Сопротивление системы резко увеличивается, и отработанный воздух с трудом выходит наружу.
3. Изгибы и повороты – исключительно под тупым углом. Угол в 90 градусов снижает КПД на 10%. Воздуховод должен плавно переходить из одной стены на другую.
4. Гладкая внутренняя поверхность. В таком случае вентиляция будет эффективной, так как сопротивление воздуха снизится. Лучший вариант – . Воздуховод из гофры имеет ребристость, что создает дополнительные препятствия для выходящего воздуха.

Процесс установки вытяжной трубы – внимательно прочтите инструкцию

Практически все модели аппаратов подключаются на круглый воздуховод из гофры или пластика. Прямоугольные трубы лучше смотрятся, так как более гармонично вписываются в пространство между шкафчиком и потолком. Диаметр может быть разным, но площадь поперечного сечения должна быть не менее 0,1 м 2 . Все соединения герметично закрывают, чтобы исключить возможное попадание отработанного воздуха назад в кухню.

Пластиковые воздуховоды прочные, легкие и не создают дополнительного шума при работе. Гофрированные изделия тоже имеют немало преимуществ: они гибкие, легкие, не вибрируют и не шумят. Но в плане эстетичности они уступают пластиковым собратьям.

Воздуховод прячут в свободное внутреннее пространство стен, мебели или потолка. Удобны в таком случае двухуровневые потолки: трубу можно с легкостью спрятать над нижним уровнем. Если такие варианты не подходят, применяют декоративные короба, подходящие по стилю и цветовому решению к кухонному гарнитуру или стенам. Своими руками можно сделать короб из гипсокартона на кухне для вытяжки. В продаже есть и короба для вытяжки на кухне из нержавейки.

ПОСМОТРЕТЬ ВИДЕО

Инструкция по установке вытяжного устройства прилагается к каждой модели. Вытяжка на кухню горение имеет подробную инструкцию с рисунками по монтажу аппарата. Поэтому на возникшие вопросы можно найти исчерпывающий ответ от производителя.

Хорошо известно, что вытяжные устройства, устанавливаемые над кухонной плитой, используются для отвода отработанных газов и нежелательных запахов, возникающих в процессе приготовления пищи. От выбранной вами модели вытяжного устройства во многом зависит эффективность очистки воздуха и возможность сохранения на кухне комфортных условий для проживания. Но перед тем как повесить вытяжку над плитой вам следует основательно изучить основные требования, предъявляемые к технике её монтажа

Особую важность приобретает этот вопрос в ситуации, когда на кухне у вас установлена газовая плита, эксплуатация которой всегда связана с повышенными рисками

Считается, что методика установки вытяжного устройства достаточно проста и может быть освоена любым желающим. Вот почему в этой статье мы хотели бы ознакомить вас с техникой монтажа кухонных вытяжек собственными руками.

Правильное расположение

Размеры вытяжек рассчитывают в зависимости от габаритов плиты или варочной панели. Необходимо помнить, что должна быть на 10-15 см шире варочной поверхности.
Если аппарат имеет меньшую ширину, это негативно сказывается на качестве вентиляции. На кухонном гарнитуре постоянно скапливается жир и грязь, а в воздухе чувствуется запах пищи.

Самостоятельная установка вытяжки не требует особых профессиональных навыков

Высота крепления устройства варьируется в пределах 65-80 см от плиты. От этой величины напрямую зависит всасывание жировых примесей и пара. Высота менее указанных значения не используется, так как существует возможность возгорания жиров, которые в продолжение длительного времени осели на фильтрах. Да и работать на плите с низко подвешенной вытяжкой неудобно. Устройство не рекомендуют устанавливать выше 80 см, так как в таком случае львиная доля побочных продуктов сгорания пройдет мимо.

Аппарат устанавливают неподалеку от розетки с заземлением. Поэтому уже во побеспокоиться о расположении электрической проводки и розетки. Шнур не должен висеть над плитой и конфорками, иначе он или перегреется, или перегорит. Провод прячут в специальном кабель-канале, который крепится к стене.

Чтобы аппарат работал с максимальным КПД, в доме обеспечивают хорошую приточную вентиляцию. Для этого устанавливают приборы принудительной вентиляции или используют функцию проветривания на окнах из металлопластика. В крайнем случае открывают форточку (только не в холодное время года).

Ответы на популярные вопросы

Как установить встроенную вытяжку с выдвижной частью?

Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.

Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?

Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.

Как установить встраиваемую вытяжку в шкаф большого размера?

Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.

Что делать если мощности недостаточно?

Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.

Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.

Как сделать, чтобы вытяжка не мешала естественной вентиляции?

Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа в вентканал был бы врезан дополнительный патрубок с открытым отверстием.

В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.

Рекомендации по монтажу встраиваемой вытяжки

• Великолепным вариантом будет заказ шкафчика без дна. Его монтаж делается посередине при помощи шурупов. На потолке и средней полке проделывается отверстие, через которое и будет проходить гофрированный шланг. С одного конца он подсоединяется к вытяжке, а с другого его надо поместить в отверстия на потолке и средней полке. Когда вытяжка работает в режиме “вывод в вентиляцию”, то шланг нужно подводить к вентиляционному отверстию. Если она работает при “рециркуляции”, то шланг надо обрезать в том месте, где он выходит из отверстия в потолке шкафа;
• В данном варианте крепиться она будет к днищу шкафа, в нем же, как и в потолочной полке проделывается отверстие под шланг из гофры. В этом случае все будет проводиться аналогично первому варианту, только здесь нужно будет постараться спрятать корпус под декоративной панелью, чтобы все выглядело максимально аккуратно;
• В третьем варианте для присоединения используется инструкция, в которой все расписано по эксплуатации. Замечательным вариантом это будет в случае установки под декоративный короб, выполненный в классическом виде, или же который предусматривает встраивание в подвесной шкаф;
• Установка встроенной вытяжки в шкаф в этом случае проводиться с применением плоского ПВХ канала. Здесь на днище шкафа следует сделать пропил соответствующего размера. Вытяжной корпус скрыт в шкафчике, а при помощи отверстий, проделанных в нижней кромке, происходит присоединение ко дну. В потолке шкафа и в средней полке делаем отверстия для вывода гофрированного шланга. После этого крепим шланг к вытяжке, а другой его конец продеваем в отверстия средней и потолочной полки.
