Виды УЗО
Кроме УЗО, устанавливаемых на распределительном щитке, можно встретить электророзетки со встроенным УЗО. Эти устройства бывают двух видов: первый устанавливается на место существующей розетки, второй подсоединяется к имеющейся розетке, и затем уже в него включается вилка от электроприбора.
К преимуществам данных устройств можно отнести отсутствие необходимости замены в домах старой застройки электропроводку, а к недостаткам — высокую стоимость (розетки со встроенным УЗО обойдутся примерно в 3 раза дороже, чем УЗО, устанавливаемые на распределительный щит).
Третьим видом устройств со встроенным УЗО является так называемая «УЗО-вилка».
К эффективным защитным устройства также относятся дифференциальные автоматы, которые представляют собой комбинацию автоматического выключателя с УЗО (по типу «два в одном»). Дифференциальный автомат срабатывает в обоих случаях: как при утечке тока на землю, так и при коротких замыканиях и перегрузке. Их выгодно применять в том случае, когда на установку двух отдельных устройств в электрошкафу не хватает места. Цена на дифференциальный автомат превышает цену на УЗО.
Разновидности
Классифицируют все устройства по нескольким параметрам:
- по форме токовой утечки;
- по способу действия;
- по временной выдержке;
- по конструктивному исполнению.
Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.
По форме токовой утечки
Все устройства в зависимости от токовой утечки классифицируются на три типа:
На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:
«В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.
Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе: Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.
По принципу действия
По принципу действия УЗО подразделяются на электронные и электромеханические.
Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.
Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.
Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:
- в подъездном распределительном щитке повредилась нулевая жила;
- внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.
При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.
Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.
По временной выдержке
Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».
УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.
Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».
Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.
Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).
Про основные характеристики УЗО на видео:
По конструктивному исполнению
Конструктивно УЗО различаются в зависимости от количества полюсов:
- в сетях однофазного напряжения применяют двухполюсные модели;
- в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.
По другим параметрам
Есть ещё несколько параметров, по которым классифицируются УЗО:
- По установке (стационарные и переносные).
- По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
- По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.
- По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).
Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.
Принцип работы
Для защиты сети от КЗ используют автоматические выключатели, которые всегда должны ставиться вместе с УЗО
Сетевое напряжение подводится к электроприборам по двум проводам, один из которых является нейтральным, а второй фазовым. Нейтральный провод соединен с землей, а на фазовом находится переменное напряжение 220 В. При нормальной работе оборудования в каждом проводе течет ток одной и той же величины, но разный по направлению.

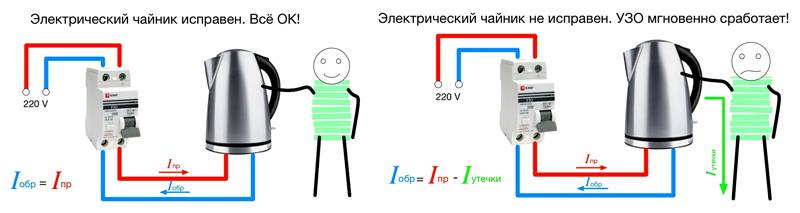

Если к оголенному фазовому проводу прикоснется человек, то через его тело начнет течь ток, который замыкается на землю. Этот ток называют током утечки. В фазовом проводе общий ток сразу же повышается на величину тока утечки, а в нулевом остается на том же уровне.
УЗО с помощью дифференциального трансформатора фиксирует возникшую разницу и мгновенно разрывает контакты сети. Отключение происходит очень быстро, за доли секунды, и критического поражения не происходит.
Такие УЗО называются «защитного типа» и выпускаются на разные токи утечки: 6, 10, 30 мА. Для обычных помещений устройства на 30 мА обеспечивают надежную защиту человека. В помещениях с повышенной опасностью (ванные комнаты, сырые подвалы) больше подойдут устройства с меньшим током утечки.
Токи утечки возникают со временем и в проводке за счет ухудшения изоляции. Они могут достигать значительных величин, особенно в больших домах с распределенной электрической сетью, и вызывать возгорание. Для предупреждения пожаров ставят УЗО 100-300 мА, которые так и называют «пожарные».
Необходимо учесть, что все эти устройства реагируют только на возникновение тока утечки. Они не защищают сеть от короткого замыкания, потому что при КЗ не возникает дисбаланса токов в нейтральном и фазовом проводниках, хотя он и увеличивается в недопустимые тысячи раз. Для защиты сети от КЗ используют автоматические выключатели, которые всегда должны ставиться вместе с УЗО.
Правильная схема подключения УЗО и автомата ошибки монтажа
Стабильную работу УЗО в электрике обеспечивает подходящая ему схему. Основные группы обозначений изделия должны соответствовать ГОСТу. В схеме перед установкой УЗО обязательно устанавливать АВ.

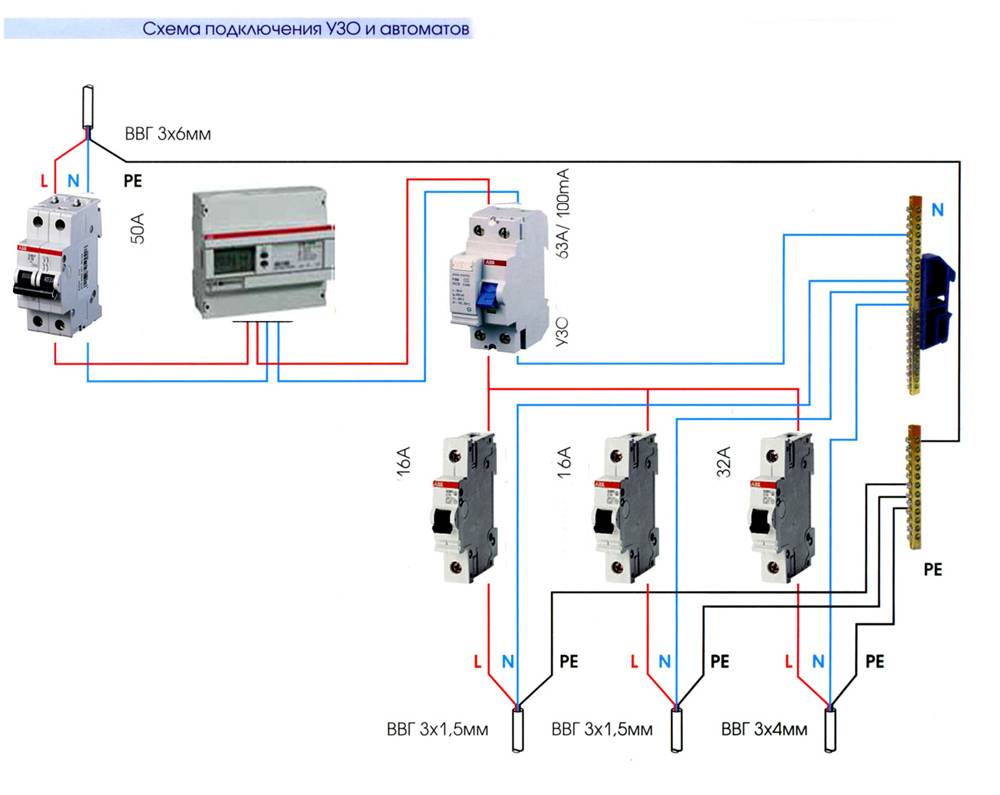

Подключение производится по схемам, зависящим от типа электрической линии:
- Подключение без заземления – для однофазной проводки, для трехфазной проводки.
- При существующем заземлении – для системы TN-C-S, TN-S, для однофазной или трехфазной сети.
Автоматический выключатель и УЗО должны совместно работать в схеме электроснабжения. Автомат располагается перед аппаратом защиты. Монтируют УЗО в щитке установки электрики.
Ошибки монтажа приводят к неправильной работе устройства.
Наиболее частые из них:
- Гальваническое соединение нулевого защитного и рабочего нулевого проводника в области изделия. При этом появляется разница, так как часть тока будет протекать мимо аппарата по проводнику заземления, что приведет к ложному срабатыванию устройства.
- Используется нулевым рабочим проводом нулевой защитный проводник. Использование также постороннего проводника для этих целей. Эти случаи приводят к неправильному срабатыванию УЗО.
Для общей защиты потребителей непосредственно после АВ устанавливается вводное УЗО.
Назначение УЗО
Защита реагирует на появление утечки в электрических цепях. При превышении тока свыше порогового значения устройство практически мгновенно размыкает электрическую цепь, снимая питание с аппаратуры. Причин возникновения утечки может быть множество:
- Старение изоляции проводов и изменение ее свойств;
- Нарушение изоляции посторонними предметами или под действием внешних условий;
- Повреждение аппаратуры;
- Нарушение контактов.
В быту наиболее опасными в плане появления утечек являются устройства, снабженные водонагревателями:
- Бойлеры;
- Стиральные и посудомоечные машины;
- Электрические котлы отопления.
В перечисленных устройствах имеется нагреватель – ТЭН, который непосредственно контактирует с водой. При перегреве из-за отложений накипи поверхность нагревателя лопается, и вода поступает к нагревательной спирали, вызывая утечку.
Неисправный ТЭН
Существует некоторая разница в работе УЗО в случае заземленной аппаратуры и такой, которая работает без заземления.
Если устройства заземлены, то повреждение внутри них вызывает утечки на заземляющий проводник, в результате чего срабатывает защита и отключает аппаратуру.
При отсутствии заземления неисправный прибор ничем не выдает своей поломки. Но на его корпусе может присутствовать опасный потенциал. Ток утечки возникает только в случае прикосновения, преднамеренного или случайного. Поэтому очень важен такой параметр, как быстродействие срабатывания.
Самостоятельная установка УЗО
Сегодня все чаще осуществляется силами людей, не имеющих достаточных знаний и опыта в сфере электрики. Это может быть опасно, особенно если речь идет о зданиях старой постройки, подготовленных под реконструкцию.
Самостоятельный монтаж УЗО
Именно в рамках реконструкции, как правило, осуществляется переход к применению TN-C-S. Все, что имеет смысл сделать в данном случае — это заземлительный контур. Другой вариант — подсоединения корпуса бытовой техники к сети водопровода, отопительным радиаторам, либо к тем элементам строительного фундамента, которые выполнены из металла.
УЗО — электрозащита и основа безопасности
Электричество представляет угрозу для человека в случае своего прямого воздействия на него. Поэтому существуют всевозможные приспособления, устройства и иные способы защиты, которые оберегают от контакта тела с током.
Но полностью же изолировать электрическую цепь невозможно, потому что встречаются разного рода соединения. Да и устаревание самих токопроводящих элементов неизбежно, что приводит к механическим повреждениям. Помимо этого пренебрежение техникой безопасности становится причиной поражения человека током.
Важной составляющей электрической цепи является заземление, представляющее собой искусственное соединение с землей. Контур заземления предотвращает удар током от электрооборудования, в случае пробоя напряжения на корпус
Номинальный отключающий ток УЗО
Номинальный отключающий ток УЗО I∆n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

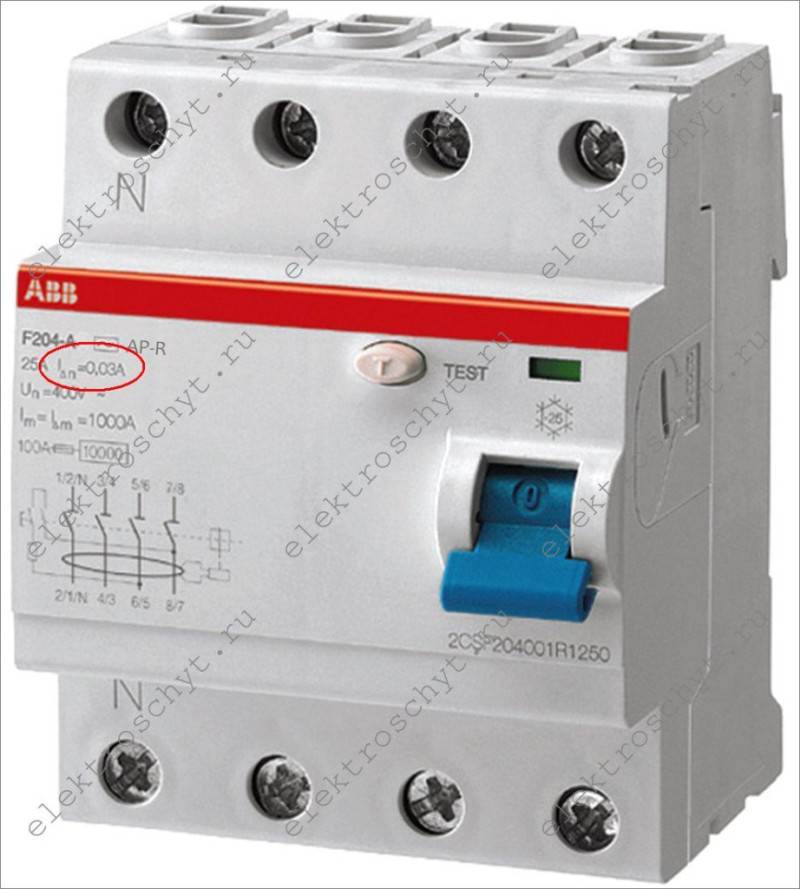

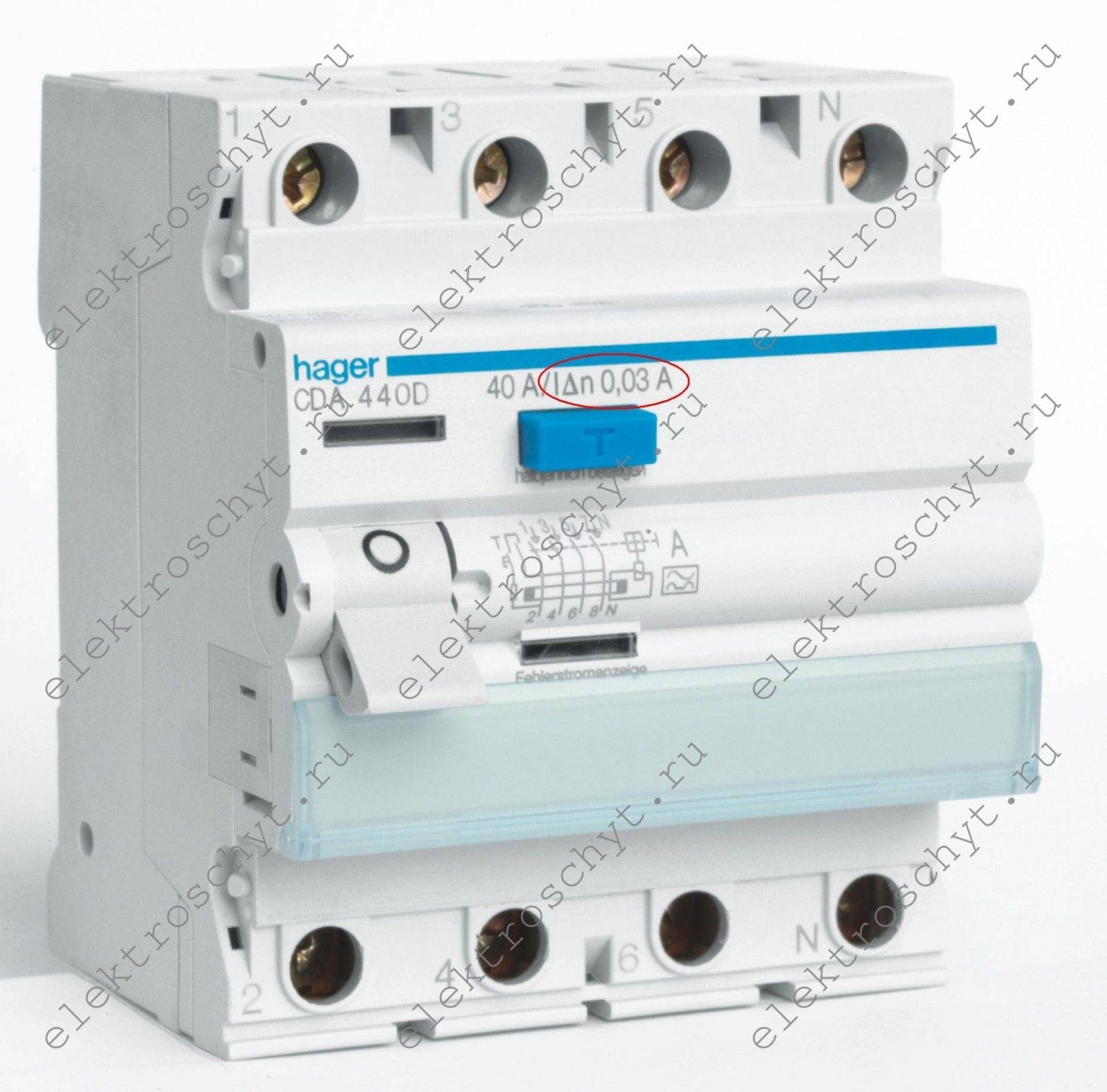

Номинальный отключающий ток УЗО I∆n или ток утечки также указывается на лицевой панели УЗО.
УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.
СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.
Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.
УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.
УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.
ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).
УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.
В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.
Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.
Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.
В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.
Согласно свода правил по проектированию электроустановок жилых и общественных зданий:
СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.
Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.

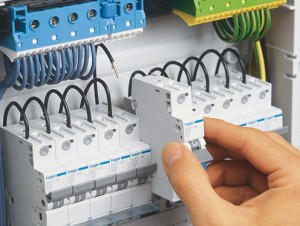

Практические советы относительно монтажа УЗО
Изначально монтажник должен руководствоваться не только требованиями, но еще и учитывать разметку и маркировку на автоматах, которые будут использоваться для подключения к сети. Не всегда делайте все строго по схеме нашего портала, так как из-за разновидности щитков, регистрирующих электроэнергию, может возникнуть разногласие в работе УЗО. Идеальное решение—написать схему подключения самостоятельно или обратиться за помощью к специалистам.
Как говорилось выше в статье, необходимо последовательно в каждый автомат заводить кабель с фазой. Правильнее всего это выполнять снизу. Крепежи на рейку и к поверхности стены лучше выполнять в правильном положении, это позволит удобно ими пользоваться, а также при формировании с защитой можно легко демонтировать прибор.

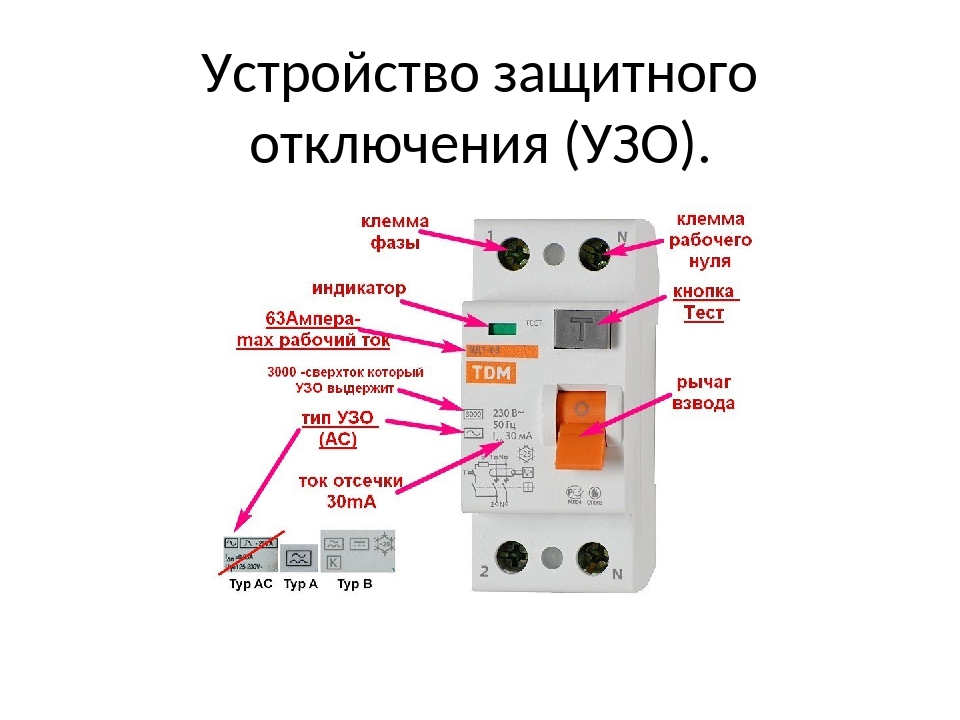

УЗО: что это такое, устройство и принцип действия
УЗО – это автоматическое устройство, разработанное для защиты человека или животного от действия электрического тока. Это устройство прекращает подачу электрического тока в случаях:
- нарушения работы электросети,
- возникших повреждениях в электробытовых приборах,
- нарушениях изоляции,
- при случайном прикосновении к неизолированным частям электросети.
Принцип работы дифференциального электромеханического УЗО
Основным рабочим элементом УЗО является датчик, представляющий собой трансформатор с тороидальным сердечником. Уставка срабатывания выставляется на магнитоэлектрическом реле тока. Это реле выполняет функцию контролирующего органа и обладает высокой чувствительностью.
Конструктивные особенностиустройства
Третьей конструктивной частью является исполнительный механизм УЗО. Разъясним подробнее что это такое. Исполнительный механизм — это устройство, состоящее из катушки, контактной группы и пружин. В конструкции предусмотрено механизм самопроверки его работоспособности. Для этого на панель выведена кнопка «Тест». При нажатии на эту кнопку в схеме создается ненормальный режим, который улавливается датчиком тока, затем передается импульс на контролирующее реле и уже оно дает команду исполнительному органу на срабатывание устройства, т. е. отключения электрической сети. Такие самопроверки следует выполнять не реже, чем 1 раз в месяц.
Контактный узел
Теперь рассмотрим, как это работает:
Нормальный режим. Электрическая сеть нагружена, по фазному и нулевому проводу проходит нагрузка, повреждений в цепи нет, токовые утечки отсутствуют. При таких условиях от тока, проходящего в фазном и нулевом проводе, создаются магнитные потоки, которые направлены противоположно друг другу. Эти потоки одинаковы по величине, но противоположны по знаку. Следовательно, встречно направленные потоки будут компенсировать друг друга. Таким образом, во вторичной цепи трансформатора ток тоже будет равен нулю. При отсутствии нагрузки контролирующее реле работать не будет. Этот режим работы прибора еще называют исходным режимом.
Принцип действия устройства защиты
Ненормальный режим УЗО — что это такое и когда возникает? Такой режим может возникнуть в следующих случаях:
- при случайном соприкосновении человека с неизолированным участком электрической сети, находящимся под напряжением;
- в случае повреждения изоляции в электробытовом приборе с последующим замыканием на корпус;
- снижение изоляции электрических сетей до опасных величин.
При ненормальном режиме в электрической сети появляется емкостные, индуктивные или активные токовые утечки. Эти токи создают фазные потоки, которые различаются по величине. Сумма этих потоков отлична от нуля. Следовательно, эти два потока не компенсируют друг друга. Это приводит к тому, что часть магнитного потока наводит в третьей обмотке трансформатора напряжение. Так как эта обмотка замкнута на контролирующее реле, то по его катушке начнет протекать ток, который вызовет срабатывание реле. При срабатывании реле его контакты замкнутся и выдадут импульс на селеноид исполнительного механизма. Селеноид освободит стопорную защелку спускового механизма. Спусковой механизм освободит пружины, а это приведет к размыканию силовых контактов и прекращению прохождения электрического тока по всей сети.
Алгоритм поиска причин срабатывания устройства
Производители
Официального рейтинга производителей УЗО не существует, поэтому следует ориентироваться на отзывы практикующих электриков. Как правило, при сборке «навороченного» щита, специалисты рекомендуют использовать продукцию трех европейских фирм:
- ABB (шведско-швейцарская компания);
- Legrand (Франция);
- Schneider Electric (Франция).
Компания Schneider Electric («Шнейдер Электрик») разработала линийку устройств Easy9, относящихся к среднему ценовому сегменту.
Дифференциальный выключатель EASY 9 (УЗО) 2П 63А 30мА (артикул EZ9R34263). Устройства Easy9 относятся к среднему ценовому сегменту, но при этом отличаются качеством, надёжностью и удобством использования, свойственным аппаратуре верхнего ценового сегмента
Многих электриков не устраивает качество продукции таких компаний, как IEK, TDM, DEKraft, EKF.
Как правильно подобрать УЗО
| Для защиты одной линии, например стиральной машины или водонагревателя до 6Квт | 0,03А 25А |
| Для защиты группы автоматов | 0,03А 25А |
| Для защиты квартиры | 0,03А 40А |
| Для защиты дома или большого объекта | 0,1А 40-64А |
Нужно понимать, что УЗО с током утечки больше 0,03 ампера, есть смысл устанавливать только на большие объекты и оборудование, для того чтобы избежать ложных срабатываний. При необходимости защиты именно человека, рекомендуется УЗО реагирующее на ток утечки до 0,03 А. Именно 30 миллиампер считаются безопасными для человеческого организма.
При поборе трехфазных УЗО, нужно учитывать для чего вы его устанавливаете. Если это отдельное оборудование, например электросауна, то ток утечки также не должен превышать 0,03 ампера. Для защиты всего дома можно устанавливать менее чувствительные УЗО с током утечки 0,1 ампер. Делается это для того чтобы избежать ложных срабатываний от гуляющих токов.
Также нужно понимать, что при установке УЗО на уличные линии, можно столкнуться с проблемой частых отключений во время дождей или просто влажной погоды. Поэтому это либо отдельное менее чувствительное УЗО для улицы, либо его отсутствие, что не противоречит правилам и нормативам.
Назначение и принцип действия УЗО
В отличие от автомата, который предохраняет сеть от перегрузок и коротких замыканий, УЗО предназначено для мгновенного распознавания наличия тока утечки и реагирования путем отключения сети или отдельной электрической линии.
Поскольку эти два защитных прибора отличаются функционально, то оба должны присутствовать в схеме сборки.
Принцип работы УЗО прост: сравнение величин входящей и выходящей силы тока и срабатывание при обнаружении несоответствия.
Схема, показывающая работу прибора в случае, если происходит пробой фазы. Сначала срабатывает реле напряжения (РН), затем контактор (К)
Внутри корпуса автоматического устройства находится трансформатор с сердечником и обмотки с равномерными магнитными потоками, направленными в разные стороны.
При возникновении тока утечки выходной магнитный поток уменьшается, в результате чего срабатывает электрореле и размыкает питание. Это возможно, если человек прикоснется к заземленному прибору и электроцепи. В среднем, на это уходит от 0,2 до 0,4 секунды.
Существуют различные типы приборов, предназначенные для сетей с постоянным или переменным током. Одна из важных технических характеристик, которая обязательно присутствует в маркировке – сила тока утечки.
Для защиты жильцов дома выбирают устройства номиналом 30 мА. Там, где есть повышенный риск, например, санузлы с повышенной влажностью, игровые детские комнаты, устанавливают УЗО на 10 мА.
Более высокий номинал, например, 100 мА или 300 мА, предназначен для предотвращения пожара, так как крупные утечки тока способны вызвать возгорание. Такие устройства монтируют в качестве общего вводного УЗО, а также на предприятиях и крупных объектах.
УЗО (слева) не нужно путать с дифавтоматом (справа), который объединяет функции автоматического выключателя и защитного устройства отключения, то есть может срабатывать как от перегрузки, так и от тока утечки
АВДТ компактнее связки защитных приборов и занимает меньше места в электрошкафу, но при его срабатывании труднее найти причину отключения.
Схема установки выбирается в соответствии с поставленной задачей и видом сети – 1-фазной или 3-фазной. Если необходимо защитить дом или квартиру целиком от токовых утечек, УЗО устанавливают на входе силовой линии.
Это интересно: Автоматические выключатели характеристики — разбираемся тщательно
Стандарты
Как упоминалось выше, требования к УЗО приведены в различных ГОСТах. Действие пакета относящейся к УЗО-Д документации охватывает используемые в защите от поражения током и негативных последствий утечки приборы переменного тока с напряжениями до 440 В и силой до 200 А. Среди этих документов:
- ГОСТ Р 50807-95 — классифицирует, приводит характеристики УЗО и содержит проверочные мероприятия и методики;
- ГОСТ Р 30331.3 — определяет правила применения.
Стандарты аналогичны международно принятым и несут всю необходимую информацию. Отметим, что ГОСТ Р 50807-95 относит к УЗО-Д только механические электрокоммутационные приборы/комплексы.
Выбор УЗО
Итак, что выбрать? Монтаж УЗО + автомат или дифавтомат? Первый вариант дешевле, а второй занимает меньше места в электрощитовой. В пользу первого варианта есть еще одно преимущество. При выходе из строя одного из устройств замена будет дешевле. Для корректной защиты вашей электросети, необходимо правильно подобрать параметры защитных устройств. Рассмотрим чем они отличаются, и что именно вам подойдет.
Подбор по параметрам
По чувствительности УЗО делят на два типа:
- защищают от удара током;
- противопожарные.
У первого типа устанавливается значение тока, учитывая, что опасным для человека является ток в 50 мА.
Выбор также зависит от помещения, в котором используется устройство защиты.
Выбираем из двух типов:
- На 10 мА, если помещение с повышенной влажностью (ванна, кухня, бассейн, санузел), для подключения стиральных машин и бойлеров.
- На 30 мА, если в помещении нормальные условия.
Противопожарный тип УЗО по значению тока делится на:
- 100 мА;
- 200 мА;
- 300 мА.
Подбор по типу
Определяемся со вторым параметром. По роду утечки тока разделяются на такие классы:
- АС — переменный ток. Подходит для квартиры, к ним можно подключать: теплые электрические полы, холодильники и морозильные камеры, бойлеры, электронагревательные приборы.
- А — для переменного и выпрямленного (пульсирующего) тока. Подходит для приборов имеющие импульсные блоки питания или выпрямители. Это телевизоры, компьютеры, микроволновки, посудомоечные и стиральные машины.
- В — подходят для любого тока, но в доме не применяются.
Также обращаем внимание на время задержки до отключения. Для дома и квартиры подойдет без задержки
Время срабатывания от 2 мс до 3 мс.
Если вы определились с выбором защитных устройств, то переходим к их подключению в сеть.
Сколько нужно УЗО в квартиру?
На сегодняшний день самым распространённым вариантом защиты от утечек токов на землю является установка и подключение одного (общего) УЗО на всю электропроводку. Действительно, бюджетность ремонта имеет, далеко не последнее значение, тем более что при правильном выборе технических параметров устройства, последнее, вполне способно обеспечить достаточный уровень защиты.
В некоторых случаях – когда электропроводка представляет собой одну электрическую группу, подключение более одного УЗО, просто не требуется. Установка нескольких устройств защитного отключения бывает оправдано при наличии электропроводки, «разбитой» на несколько электрических групп и имеет, конечно, свои определённые преимущества и недостатки. Как написано вначале, одного устройства на квартиру (частный дом), бывает вполне достаточно. Говоря о безопасности, установкой нескольких защитных устройств можно реализовать более точную защиту от утечек токов, индивидуально подобрав для конкретных электроприборов устройства защиты с оптимальными рабочими параметрами. Так, установка отдельного, более чувствительного УЗО с номиналом по току утечки, обычно, составляющим 10 mA, скажем, для стиральной машинки, будет оправдана в случае, если вводное (общее) устройство защиты имеет дифференциальный ток отключения 100-300 mA. Вводное исправное УЗО на 30 mA, в случае неисправности изоляции бытового электроприбора и возникновения токов утечки, способно сработать достаточно оперативно, обеспечив должный уровень электробезопасности. Другое дело – удобство эксплуатации электропроводки с несколькими устройствами защиты, это, несомненно, очевидное преимущество. Так, при нарушении изоляции какого-либо бытового электроприбора, сработает УЗО, установленное, именно для его защиты, обесточив опасный участок, а не всё жильё целиком. Главный недостаток использования нескольких устройств защиты – конечно, более высокая стоимость реализации такого варианта защиты. В случае его выбора обязательно стоит учесть наличие свободного места для их установки в распределительном щите. Кроме того, не нужно забывать, что УЗО является защитой от токов утечки на землю, а не от токовых перегрузок и коротких замыканий. Поэтому, в защищаемую цепь после него обязательно должен быть включен автоматический выключатель нужного номинала, защищающий не только цепь, но и само устройство защитного отключения при возникновении в этой цепи сверхтоков – т. е. место в щите должно быть предусмотрено и для размещения этих автоматов. В случае дефицита свободного места в щите – когда количество УЗО и автоматических выключателей для защиты запланированных электрических групп слишком велико, рекомендуется использовать дифференциальные автоматические выключатели, совмещающие в себе функционал УЗО и автоматов – защиту от КЗ, длительных токовых перегрузок и утечек токов на землю. Какие цепи следует защищать, используя отдельные устройства защитного отключения? Это, прежде всего, электрические группы, питающие розетки влажных помещений: ванных комнат, кухонных помещений, балконов и т. д. Розетки жилых комнат имеет смысл группировать по несколько штук, например одно УЗО на комнату (2-5 розеток). Нужно ли защищать осветительные цепи от токов утечки? Многие считают это совершенно излишним, мотивируя тем, что в быту пользователи, практически не имеют контакта с осветительными приборами, управляя светом, используя выключатели или переключатели. С этим трудно поспорить, действительно наш контакт с осветительными приборами ограничен, однако, всё-же имеет место быть; периодически приходится заменять сгоревшие лампочки или вытирать с них пыль. К тому же, производителями всевозможных люстр и светильников (в том числе, с корпусами, полностью выполненными из нетокопроводящих материалов) предусмотрено подключение заземляющего проводника. Для защиты осветительных цепей целесообразна установка одного УЗО, с исключающим ложные срабатывания номиналом по току утечки 30 mA. Обработан
