Вентиляция в гараже своими руками: схема, нюансы и способы устройства

Различные схемы вентиляции, как сделать своими руками

В зависимости от бюджета автовладельца для вентиляции в гараже своими руками схема может иметь несколько вариантов:

естественная – приточное отверстие на уровне 15 см от пола, вытяжка на аналогичном расстоянии от потолка, в нее заводится патрубок, присоединенный к трубе, возвышающейся над плоской крышей или коньком скатной кровли на 50 см;

Схема естественной вентиляции

принудительная – оба воздуховода оснащаются вентиляторами одинаковой мощности;

Осевой вентилятор, встраиваемый в воздуховод

вытяжная – вентилятор смонтирован только внутри вытяжки.

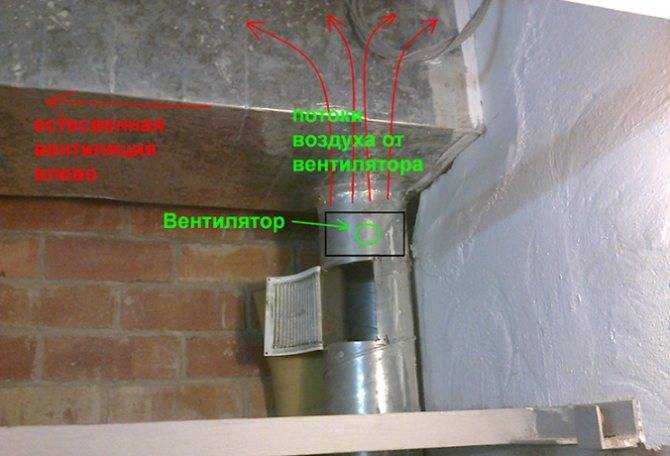

Вентилятор на вытяжке

Продухи приточной вентиляции находятся у земли, поэтому оснащаются сетками от животных, грызунов либо декорируются решетками. На вертикальную вытяжную трубу монтируются козырьки или флюгеры, защищающие от проникновения осадков.

Продух, защищенный металлической сеткой

Воздухообмен внутри погреба

При наличии погреба схема вентиляции в металлическом гараже своими руками усложняется:

  • в подземном помещении может быть изготовлена независимая вентсистема;
  • приточное отверстие может находиться в перекрытии погреба, вытяжка выходить через кровлю либо снаружи по стене гаража.

Организация воздухообмена гаражного погреба

Трубы приточные внутри гаражных стен актуальны при значительной толщине кладки. Если стена изготовлена в кирпич, оставляют квадратные окна, декорируемые снаружи решетками.

Вентканал в стене гаража

Основная сложность организации естественного воздухообмена обусловлена отсутствием отопления в гараже, расположением приточных вентиляционных продухов практически у земли. Чаще всего забиваются инеем вентканалы погреба, поскольку внутри него повышена влажность от хранящихся овощей. Поэтому требуется регулярная прочистка или установка задвижек.

Организации естественной вентиляции в гараже с подвалом и смотровой ямой

Нормальным перепадом давления считается уровень 3 м по вертикали между притоком и вытяжкой. В стандартном гараже это недостижимо по умолчанию, поэтому применяются комбинированные, механические системы воздухообмена.

Яма смотровая

Смотровая яма так же становится «слабым звеном» вентсистем. Несмотря на то, что она находится внутри помещения, естественная вентиляция не может обеспечить обмен воздушных масс внутри нее.

Вентиляция смотровой ямы

Единственным вариантом в этом случае является монтаж воздуховодов у пола ямы, в ее верхней части. При использовании вентиляторов внутри воздуховодов эта проблема полностью отсутствует.

Обустройство механической вентсистемы

Ее главное преимущество в независимости от природных факторов. Основных недостатков два: зависимость от электроэнергии; достаточно высокая стоимость. Приток воздуха и удаление отработанного воздушного объема выполняют центробежные вентиляторы.

В автомобильных боксах устанавливаются следующие системы механической вентиляции:

  • Модульные. Приточно-вытяжной комплекс собирается из нескольких самостоятельных блоков, обеспечивающих закачку и подготовку приточного воздуха, а также отвод загрязненной атмосферы. Такие модули работают независимо, для их совместной работы необходимы управляющие датчики.
  • Моноблочные. Каждый такой блок является завершенным устройством механической вентиляции, он отвечает за приточку и вытяжку одновременно. Среди моноблочных вентиляционных устройств экономичными считаются модели, снабженные рекуперационными пластинами. Рекуперация позволяет минимизировать энергозатраты на обогрев приточного воздуха.

Моноблочную механическую вентиляцию проще установить, подготовив единственное отверстие в стене гаража. Однако снабжающий воздухом комплекс, укомплектованный из необходимых модулей, является более производительным.

Возможность построения комплекса с требуемыми “воздушными” характеристиками – преимущество модульного приточно-вытяжного комплекса (+)

Свежий воздух перед поступлением в воздуховоды фильтруется и, в холодный сезон, нагревается. Его подача в помещение гаража ведется по воздушным каналам через забранные решетками отверстия, проделанные в полу или в стенах практически вровень с полом, а также в стенках смотровой ямы.

Забор отработанного воздуха происходит через вытяжную трубу, в канал которой установлен вентилятор достаточной мощности.

В крупных автобоксах, рассчитанных на несколько машин, вытяжку эффективнее выполнять через воздуховоды и при помощи канальной вентиляционной установки.

Вентиляция погреба в гараже

Вентиляция погреба в гараже производится несколькими способами. Схема вентиляции в погребе.

Вариант 1:

  • естественный приток, расположенный внизу хранилища;
  • естественная вытяжка внутри потолка;

Вентиляционные выходы размещаются по диагонали, чтобы охватить наибольшую площадь пространства. Смена воздушных масс происходит естественным способом. Вытяжка проходит сквозь гаражное помещение, крышу, удаляя таким образом отработанный воздух наружу.

Подающая воздух труба также начинается снаружи постройки, забирая с улицы свежий поток.

Вариант 2:

  • подающий воздуховод расположен внутри сооружения;
  • вытяжка размещена автономно, проходит внутри или снаружи здания.

Отведение застоявшегося воздухопотока происходит по схеме варианта 1. Приточный канал, размещенный внутри, улавливает свежий поток из общегаражного проема внизу стены.

Вариант 3:

  • принудительная подача воздушных масс;
  • принудительное отведение отработанного воздуха.

Вентиляторы одинаковой мощности монтируются внутри вентиляционных каналов. Смена воздушных потоков происходит механическим способом. Если установлен таймер или датчик влажности, воздухообмен происходит автоматически, не требуя участия человека.

Вариант 4:

  • подающий воздух канал работает естественным способом;
  • вытяжка оснащена вентилятором.

Комбинированный тип проветривания эффективен. На место удаляемого подвального воздухопотока постоянно прибывает свежий.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

  1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
  2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
  3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
  4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

  • простота выполнения;
  • доступность ремонта;
  • максимальный воздухообмен;
  • сниженные потери тепла;
  • возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

  1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
  2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

  • приточное отверстие расположить с наветренной стороны;
  • выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
  • сверху патрубок защитить решеткой;
  • вытяжка располагается по диагонали как можно дальше от приточного отверстия;
  • обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
  • вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
  • воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

  • труба притока диаметром до 250 мм;
  • труба вытяжки диаметром до 250 мм;
  • емкость для сбора конденсата;
  • сетки и решетки для патрубков;
  • теплоизоляционный материал;
  • герметик;
  • перфоратор;
  • доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

  1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
  2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
  3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
  4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Назначение вентиляции в подвале гаража

Подземные помещения обладают важным свойством стабильности температуры благодаря низкой теплопроводности грунта. По этой причине погреба обычно используются для хранения фруктов, овощей и консервов. Однако под землей есть и недостатки, связанные с высокой влажностью.

Для борьбы с влажностью и ее последствиями в гаражном погребе используется вентиляция, цель которой заключается в следующем

  • Обеспечивает всасывание холодного воздуха снаружи и выведение из подвала теплого воздуха, насыщенного влагой и токсичными загрязняющими веществами;
  • поддерживает в подвале более низкую температуру в холодное время года;
  • предотвращает коррозию металлических конструкций, кузовов автомобилей, образование плесени, грибков;
  • продлевает срок хранения продуктов.

К этому добавляются пары технических жидкостей, выхлопные газы, ядовитые газы, выделяющиеся при сварке и резке металла в гараже. Все они обладают сильной проникающей способностью.

Если в гараже и погребе нет достаточной вентиляции, все эти вредные вещества могут просочиться в погреб и впитаться в хранящиеся там продукты. Чтобы исключить риск отравления, периодически проверяйте надежность вентиляции.

Установка системы вентиляции поможет избавиться от избыточной влаги и конденсата в подвале. Исключение составляют случаи, когда существует риск проникновения грунтовых вод или когда гидроизоляция не соответствует требованиям.

Устройство вентиляции в гараже, пристроенном к дому

Многие люди, строя свои коттеджи, пристраивают к ним гаражное помещение. Это очень удобно. Приехав с работы на своём авто, человек может сразу попасть домой. Но частым явлением при таком расположении помещений является полное отсутствие вытяжки гаражного помещения, или, что еще хуже – вытяжка гаража совмещена с общей домовой вытяжкой.

Объединенная с домом вентиляция гаража или отдельная

Второй вариант все специалисты оценивают как неподходящий для жилых строений. Ни в коем случае нельзя делать совместную вентиляцию, так как при сильно разнящихся температурах в зимнее время, выхлопные газы могут попасть в комнаты дома.

Это возможно в случаях отсутствия в гараже отопления, из-за того, что холодный воздух не может подняться вверх по вентиляционному каналу. Происходит застой выхлопных газов и возможность их попадания в жилое помещение.

Это объясняет, почему вентиляция в гараже должна быть индивидуальной и дополнительно оснащенной осевыми вытяжными вентиляторами.

Дополнительные условия проветривания гаража

При размещении в гараже источников дополнительного загрязнения воздуха (деревообрабатывающих станков, заточного инструмента) требуется устройство вытяжки для гаража пот типу вытяжных зонтов, щелей или панелей. Такая система обеспечит необходимую мощность отсоса деревянной или металлической стружки. А также помимо удаления загрязняющих песчинок чистоту гаражного помещения. Технически устройство такой вытяжной системы отличается от обыкновенной. Это связано с необходимостью накопления удаляемых частиц из помещения. Для повышения функциональности системы ее требуется оборудовать ёмкостью для сбора стружки и пыли.

Обычно простых оконных проёмов и гаражной двери достаточно для обеспечения полноценного проветривания гаража в теплое время года. Зимой же придётся сделать дополнительные вытяжные каналы, чтобы не допустить выхолаживания помещения.

Варианты вентиляции в гараже

Проще всего своими руками смонтировать вентиляцию в собственном гараже в исполнении с естественной воздушной тягой. Для этого необходимо рассчитать диаметр труб на вытяжку и приток, а после пробить отверстия в стенах и/или крыше и установить эти воздуховоды. Главное потом не забыть про необходимость надежной герметизации просветов между трубой и бетоном, кирпичом или металлом стены.


Варианты оборудования вентиляционной шахты

Приточное отверстие вентиляции следует располагать на высоте 15–20 см над землей на стене с дверью. Вытяжное должно размещаться напротив первого в крыше или в стене под потолком с подъемом воздуховода над кровлей порядка полуметра. Так тяга выйдет максимальной. При этом труба притока в сечении должна быть равной, а лучше немного меньше диаметра воздуховода-вытяжки. Если размеры сделать наоборот, то возможно опрокидывание тяги.


Схема расположения вентиляционных труб в гараже с ямой


Как расположить вентиляционную шахту для лучшей тяги

Факторов влияния немало. Поэтому нередко приходится делать систему вентиляции, функционирующую благодаря принудительной тяге воздушных масс. Здесь расчет параметров еще проще.

Трубы можно взять вдвое меньше, чем в рассматриваемом выше варианте. Все равно обмен воздуха будет производиться за счет работы вентилятора. Его мощность подбирается исходя из кубатуры гаража и необходимой кратности воздухообмена. В подавляющем большинстве случаев вполне хватает осевой канальной модели на 100 Вт.

Трубы и отверстия располагаются так же, как и в варианте с естественной тягой. При этом самостоятельно сделать вентиляцию с принудительным обменом зачастую проще. Воздуховоды требуются меньше в диаметре. А значит и дырки в стенах пробивать придется меньшего размера. Однако по затратам такая вентиляция за счет наличия электрооборудования выйдет дороже обычного аналога.


Схема воздушных потоков потоков при разных типах вентиляции

Если устанавливается вентилятор, то следует брать модель с таймером. Оставлять его постоянно включенным невыгодно по деньгам (счета за свет выйдут немалыми) и опасно из-за риска пожара. Работающее электрооборудование без присмотра надолго бросать не стоит.


Схема естественной вентиляции в гараже

А так можно задать нужный режим, чтобы вентилятор включался на некоторое время для полного замещения воздуха в помещении, а потом сразу отключался. Ведь выстраивается система вентилирования гаража, а не вентиляция в ванной комнате и туалете, где воздушная циркуляция должна быть непрерывной.

Схемы вентиляции в гараже

Люди, которые планируют в гаражах для хранения легковых или грузовых автомобилей устанавливать вентиляцию, должны ознакомиться с основными вентиляционными схемами. Выделяют три основные схемы, которыми пользуются чаще всего. К ним относятся:

  • Естественная. Считается наиболее распространенной схемой, которой пользуется большинство автомобилистов. При естественном вентилировании не придется тратить финансовые средства на покупку механических вентиляторов. Достаточно сделать в помещении отверстия для притока и оттока воздушных масс. Однако перед созданием таких отверстий придется определить лучшее место для их расположения.
  • Принудительная. Ею рекомендуют пользоваться, если гараж со специальным подвалом. Принудительное вентилирование считается более эффективным, так как воздух циркулирует при помощи дополнительных вентиляторов. Поступающего в систему воздуха достаточно для обеспечения вентиляции в гараже и погребе. Единственным недостатком такой схемы являются немалые финансовые расходы для приобретения необходимого технического оборудования.
  • Смешанная. Подходит для автогаража без дополнительного подвала. При смешанной схеме воздух попадает внутрь помещения естественным путем, а выводится наружу вытяжной системой.

Особенности обустройства вентиляции в гараже


В гараже лучше сооружать приточно-вытяжную вентиляцию, чтобы воздух быстрее обновлялся

Действующие СНиП в разделе, посвященном вентиляции в гараже, не допускают эксплуатацию помещения без обустройства системы отвода отработанных газов и вредных примесей. Согласно положениям нормативов для создания комфортных условий хранения продуктов и автомобиля необходим приток свежего воздуха и отбор загрязненного. Оптимальным вариантом для этих целей является приточно-вытяжная вентиляция.

Правильно спроектированная и качественно выполненная вытяжка в гараже позволит создать условия, соответствующие требованиям санитарии и СНиП. К тому же вентиляционная система хоть и косвенным образом, но поможет пользователю сохранить свое здоровье. Не каждый человек способен вдыхать ядовитые пары горюче-смазочных материалов без серьезных последствий для дыхательных путей.

Согласно СНИП, для получения эффективной системы вентиляции в гаражном помещении потребуется организовать естественную циркуляцию воздушных масс. Добиться этого удается за счет всегда имеющейся разницы температур между внутренней и наружной средой. Для достижения требуемого эффекта в стенках гаражного строения делаются два вентиляционных отверстия, смещенных по высоте на максимально возможное расстояние. Одно из них будет приточным, а второе – вытяжным.


Вытяжное отверстие должно располагаться рядом с выхлопной трубой

При обустройстве естественной приточно-вытяжной вентиляции в любом гаражном строении пользователи руководствуются следующим общепринятыми правилами:

  • приточное отверстие располагается практически на одном уровне с полом (на 10 см выше его), снаружи оно возвышается над поверхностью земли примерно на 30 сантиметров;
  • для защиты от осадков и насекомых на отверстии делается крышка с мелкой сеткой;
  • вытяжное отверстие обустраивается на уровне потолочного перекрытия;
  • верхняя часть воздуховода (так называемый «грибок») размещается прямо на крыше строения;
  • высота над кровлей гаража составляет не менее 50-ти сантиметров.

Схема комбинированного вентилирования

Распространенный, доступный способ проветривания гаражного помещения, отличающийся эффективностью. Комбинированная вентиляция в гараже своими руками схема:

  • приточная подача воздуха организована проемом либо воздуховодом, работающим естественным способом;
  • внутри вытяжного проема, канала устанавливается принудительный механизм.

Принцип циркуляции воздушных масс. Вытяжной вентилятор забирает отработанный воздухопоток из верхнего слоя. Воздушное пространство гаража становится разреженным. Образующаяся область низкого давления затягивает свежий воздух снаружи естественным образом, подчиняясь законам аэродинамики.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

  • естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
  • принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Вентиляция в гараже своими руками: как обустроить

Чтобы качественно смонтировать качественную систему циркуляции воздуха в помещении надо подготовить инструменты и материалы, тщательно изучить пошаговый алгоритм монтажа и соблюдать предписания строительных нормативов.

Требования СНИП

По российским нормативам приток воздуха в гаражное помещение не должен быть меньше 180 л/ в час. Не стоит думать, что это завышенный показатель. В странах Евросоюза требования в 2 раза жестче, а воздухообмен должен быть равен или превышать 360 литров в час. Именно такие объемы свежего воздуха нивелируют негативное воздействие токсичных веществ на организм. Этот факт не стоит игнорировать. Увеличение уровня СО2 в помещении всего на 0,2% способно привести к обмороку и последующей остановке дыхания, поэтому становится понятно, что рациональное обустройство вентиляционной системы является не роскошью, а необходимой опцией.

Инструмент, необходимый для монтажа вентиляционных систем

Приступая к работе, заранее приготовьте необходимые материалы, комплектующие и инструменты:

  • Дрель (шуруповерт);
  • Перфоратор ( для бетонных или кирпичных конструкций);
  • Шлицевая или крестовая отвертка;
  • Уровень;
  • Рулетка;
  • Дюбеля, шурупы;
  • Вентиляционные трубы;
  • Вентилятор;
  • Герметик;
  • Защитные сетки;
  • Защитные грибки;
  • Провод;
  • Герметик.

Устройство естественного воздухообмена: инструкция

Конструкция естественной вытяжки состоит из ряда элементов:

  1. Входная труба, через которую свежий воздух поступает в погреб. Диаметр — от 100 до 250 мм.
  2. Выходная труба, через которую отработанный воздух покидает помещение. Диаметр — аналогичный входной конструкции.
  3. Резервуар для сбора конденсата
  4. Мелкоячеистая сетка
  5. Конусный козырёк.

Для воздуховода используются трубы из любого подходящего материала — жести, асбестоцемента, поливинилхлорида и других.

Перед монтажом системы вентиляции необходимо провести теплоизоляционные и гидроизоляционные работы. Их желательно проводить ещё на этапе строительства погреба. Если по какой-то причине это не было сделано, работы следует закончить до монтажа вытяжной системы.

Стены погреба тщательно пропитываются проникающей изоляцией. Это исключает проникновение грунтовых вод в помещение. Для теплоизоляции необходимо провести отделку стен и пола. Лучше всего для этого подойдёт эковата, достаточно дорогой и качественный материал, отпугивающий грызунов. В целях экономии можно использовать и другие теплоизоляционные материалы, к примеру, плиты полиизоцианата. Самый дешёвый вариант утепления — разместить под полом тщательно утрамбованный песок и отделать стены геотекстилем или керамзитом.

Работы по обустройству естественной вытяжной системы ведутся в несколько этапов:

  1. Фиксация вытяжного воздуховода. Нижний конец располагается в полутора-двух метрах от пола, в зависимости от высоты подвального помещения. Внешняя часть выводится наружу. Верхний конец трубы должен быть выше высшей точки кровли гаража примерно на полметра. Возможны два варианта установки вытяжной трубы:
    • Сквозной. При данном способе трубу проводят насквозь через пол гаражного помещения и выводят через потолок и кровлю.
    • Сквозь стену. Нижняя часть вентиляционной трубы располагается горизонтально, выходит через боковую стену погреба за пределы гаража и поднимается вверх рядом с основным строением.
  2. Монтаж приточного воздуховода. Нижняя часть трубы заходит в погреб в углу, противоположном от того, где установлена вытяжка, и фиксируется на уровне полуметра от пола. Другой конец трубы выводится наружу на уровень 20–30 см над уровнем земли, для забора воздуха.
  3. Проверка воздушной тяги, вставка в трубы мелкоячеистой металлической сетки для защиты от птиц и грызунов. Выходные отверстия можно дополнительно прикрыть небольшими колпачками для защиты от снега и дождя.

Выходные отверстия защищаются конусным козырьком

В процессе работы вытяжной системы образуется конденсат. Для его сбора и удаления под выходной трубой устанавливается специальная ёмкость.

Наглядно установка естественной системы вентилирования описывается в следующем видеоролике.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
