Вентиляция в ванной комнате и туалете: виды, самостоятельная установка

Диагностика вентиляции

Каждый владелец жилища в целях собственной безопасности, должен знать об особенностях диагностики вентканалов. Проверить их работоспособность можно несколькими способами.

Наиболее простой проводится при помощи 1 спички(подходит только для естественной вентиляции).

Проверить работу вентиляции можно с помощью спичечного коробка

Необходимо взять коробок спичек и подобраться поближе к вентиляционным каналам.
Зажечь спичку и поднести к вентиляции.
Если пламя затухнет – система работает исправно, но если оно остается неизменным, необходимо прочистить каналы и установить вентилятор.

Этот «дедовский» способ прост и эффективен. К тому же, им может воспользоваться каждый человек

Главное, осторожно подносить спичку к отверстию, что бы случайно не подпалить какие-то строительные материалы

При принудительном проветривании такой метод неэффективен. Только в некоторых моделях, вентилятор не является помехой для проведения такого эксперимента. Когда оборудование располагается внутри помещения (вмонтировано в стену), диагностика со спичками может не принести результата. Но, не стоит беспокоиться, даже в загрязненных шахтах, мощное оборудование справляется со своей задачей.

Что делать, если вентиляция плохо работает?

Но не всегда удается сделать так, чтобы вентиляция обеспечивала нужный воздухообмен и на то есть разные причины – порожки в дверях, препятствующие перетеканию воздуха из помещения в помещение, недостаточное сечение вентканала, большое число поворотов и потери по длине.Для улучшения проникновения в ванную воздуха из других помещений, можно использовать специальные двери с отверстиями в нижней части, оформленные декоративными решетками. Также можно сделать такие отверстия самостоятельно с помощью дрели.

Но все это можно исправить, если воспользоваться вентилятором, встраиваемым в вентрешетку помещения ванной. В одной из публикаций мы уже писали о том, как выбрать вентилятор для ванной. Здесь лишь напомним основные правила выбора:

Производительность не менее 25 куб.м./ч для ванной и 50 куб.м/ч для совмещенного санузла.
Низкий уровень шума, наличие специальных шумогасителей, прокладок и втулок.
Хорошо, если вентилятор оборудован обратным клапаном, предотвращающим перетекание воздуха из вентканала обратно в помещение.
Низкое энергопотребление.
Опционально можно рассмотреть и такие функции, как включение по датчику влажности или движения, а также наличие таймера отключения. Хоть это и добавит стоимости вентилятору, но также прибавит и дополнительные удобства при его использовании.

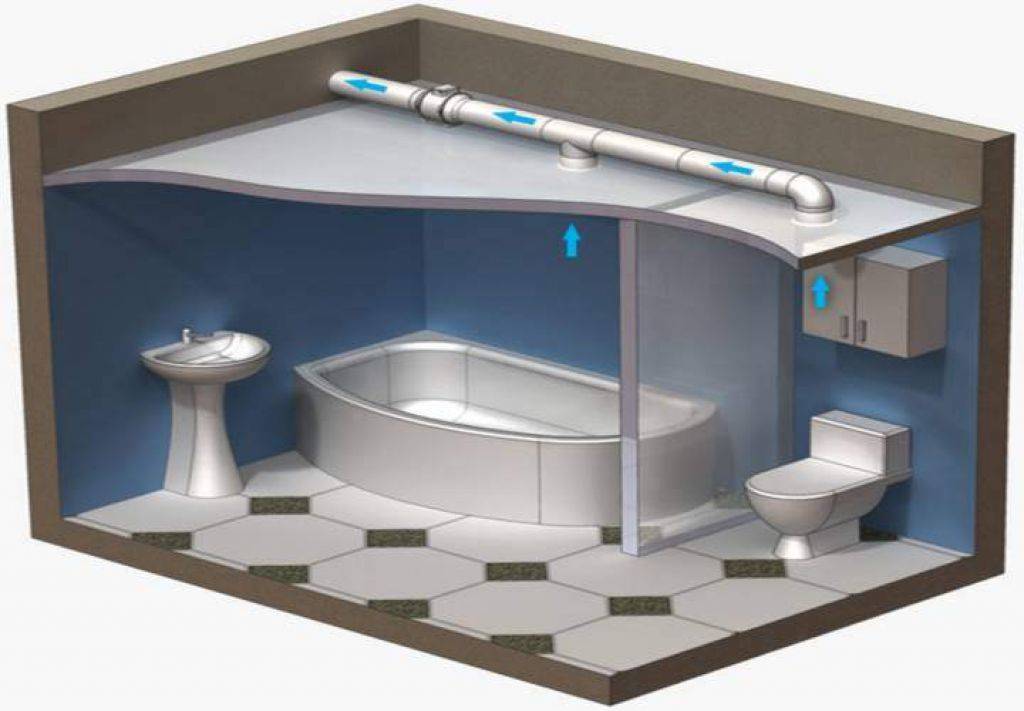

Типы вентиляционных систем

Профессионалы советуют использовать две разновидности систем вентилирования:

система канального вентилирования;
безканальная вентиляция;

Различие между этими системами очевидно исходя из их названий — в первой конструкции присутствует вентиляционный канал, во второй — приток воздуха обеспечивается без такового.

При работе с ванными комнатами или санузлами желательно исключить создание отдельных каналов. В стене принято создавать проем и выводить отработанный воздух в общую вентиляционную ветвь здания. Такая процедура является не только более удобной и менее затратной, но и более рациональной. Разумеется, это применимо в многоэтажных городских зданиях. Но, если речь идет о частном доме, то проектировать вентиляцию нужно на стадиях постройки, в процессе возведения стен.

Поступление воздуха в ванную и туалет реализовывается, как правило, чрез один канал — в ванной, после чего в стене между ванной и туалетом создается дополнительный промежуточный проем для перехода отработанного воздуха.

Вытяжной вентилятор, предназначенный для применения вентиляции в ванне через туалет, может иметь самый различный внешний вид и размер. Но самым главным является мощность вентилятора. Он обязан соответствовать току в проводке.

Вентиляторы обладают следующими конструкторскими различиями:

осевая модель перемещает воздух параллельно оси прибора. Осуществляется это благодаря специальным лопаткам. Данные системы разрабатываются исключительно для безканальных конструкций;
диаметральные модели, обладающие довольно низкой производительностью, имеют в своей конструкции специальные колеса барабанных типов;
устройство центробежного типа, имеющее спиральный корпус, гарантирует крайне высокую производительность, однако во время работы система создает достаточно сильный шум;
комбинированное, центробежно-осевое устройство более бесшумно при этом работает с той же эффективностью, что и простая центробежная система.

Монтаж своими руками

Когда в ванной комнате или туалете отсутствует вентиляционная система, значит, самое время начать ее самостоятельно проектировать и монтировать. Выполняются такие работы довольно просто.

В многоквартирных домах системы спроектированы так, что вентиляционные ходы располагаются с обратной стороны ванн и санузлов

Вся процедура будет заключаться в том, что необходимо осторожно создать отверстие и вывести его в канал вентиляции. В многоэтажках уже должны быть ниши, ведущие в вентиляционные каналы

Сами ниши принято оборудовать радиальными, осевыми вентиляторами; устройства подключают к источникам питания, один из проводов подключают либо на отдельный выключатель, либо на тот же, что и размыкает цепь света в ванной комнате. Это довольно удобно, так как вентилятор будет гарантировано работать, когда в ванной будет загораться свет.

Ассортимент современных систем на рынке вентиляционных товаров и услуг позволяет устанавливать множество дополнительных навесных устройств — гироскопы, датчики температур, регуляторы влажности, оборотов, таймеры. После этого отверстие закрывается красивыми декоративными решетками.

В случаях когда санузел не совмещен, когда ванная комната содержит вентканал, а туалет нет применяют ту же технологию, только дважды. Первый вентилятор устанавливается в нишу между ванной комнатой. и каналом, второй — во второй нише, между санузлом и ванной комнатой.

В случае, когда необходимо монтировать вентиляцию в туалете в частном доме, своими руками можно сделать не только выход в вентканал, но и сам вентканал. Специалисты советуют либо учитывать каналы при возведении стен, либо грамотно подключатся в выхлопную систему печи (если таковая есть).

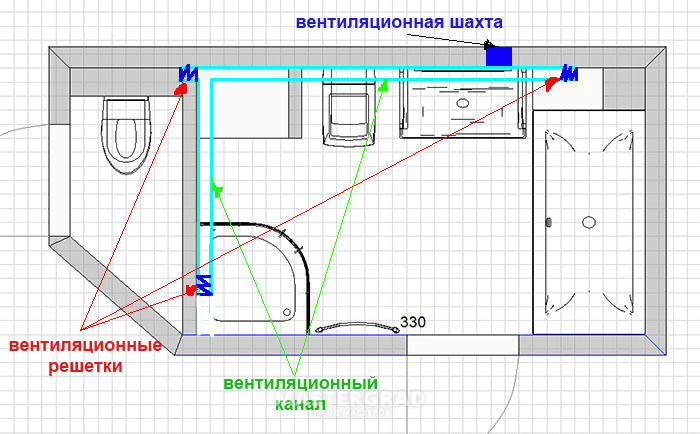

Перейдем к практическим схемам и проектам вентиляционных систем.

Характеристики вентиляторов.

Приобретая вентилятор для отдушины, нужно в обязательном порядке дать оценку шуму, который исходит при работе прибора. При нормальном функционировании, количество шума не должно быть выше 35 децибел. При этом в помещении в результате воздушной циркуляции свежий воздух должен обновлять комнату от 5 до 8 раз за один час. Для расчета работоспособности устройства нужно пространство комнаты, исчисляемое в кубических метрах помножить на 5, а полученный результат увеличить на 20%. Различаются вентиляторы способом монтажа, устройства одного вида устанавливаются в самом канале для вентилирования, существуют и радиальные приборы, монтируемые на выходе из канала. Такие вентиляторы имеют неброский вид, так как скрыты изнутри. Модели радиального типа обычно имеют приличный вид, для того чтобы вписаться в общий интерьер комнаты.

Модели вентиляторов также могут иметь сильное отличие:

Обычные осевые приборы, подают воздушную массу вдоль оси конструкции при помощи использования лопаток, применяемых для бесканальных устройств.
В диаметральных устройствах низкой производительности применяется колесо барабанного вида.
Центробежные модели имеют повышенный коэффициент эффективности в работе, а также большой уровень шумов.
Центробежно-осевые вентиляторы издают меньше шума, но дают такой же эффект при эксплуатации, как центробежные модели приборов.

Улучшая вентиляцию в туалете и ванной, на вентиляторы в некоторых случаях монтируют таймеры и гиростаты, при помощи которых возможно продлить работу прибора для достижения большего результата.

Устройства, чья мощность крайне слаба, не могут выполнять эффективного выветривания запахов и влаги, но и эксплуатировать модели большой мощности не желательно. Приборы, имеющие высокую мощность, могут дать такой высокоинтенсивный воздушный поток, что воздух будет поступать не извне, а из различных отверстий для вентилирования, в этом случае затхлый воздух опять будет поступать в помещение.

Тонкости установки вентиляции в ванной и в туалете

Отверстие для монтажа вентилятора в ванной

Монтаж вентиляционной системы в ванной и туалете не представляет особой сложности, если рядом проходит вертикальная шахта. Достаточно сделать в стене отверстие и вставить в него осевой вентилятор. Сложнее, если такого канала нет. В этом случае придется прокладывать воздуховод из пластиковых труб.

При выполнении этого мероприятия следует воспользоваться такими рекомендациями:

Делать воздуховод из труб прямоугольного сечения, которые лучше смотрятся и проще в установке.
Использовать пространство над подвесным потолком для маскировки коммуникаций.
Перед тем как соединить секции, смазывать места стыков силиконом, чтобы добиться герметичности трубопровода.
Если расположение помещения таково, что нужно проводить магистраль с поворотами, использовать закругленные колена, которые почти не ослабляют тягу.
Применять при сборке фасонные крепления, которые ускорят и упростят процесс монтажа.

Дополнительные опции вентиляторов

Установка принудительной вентиляции в помещении санузла может быть дополнена функциями механических вытяжек:

Таймер. Устанавливается для того, чтобы регулировать время работы вентилятора, обеспечить функционирование механизма после выключения света даже, если в помещении уже никого нет. Также можно задать программу, по которой вентилятор будет включаться через определенные промежутки времени для проветривания.
Датчик влажности. Устройство будет срабатывать на повышение уровня влаги в воздухе каждый раз, когда оно будет превышать допустимые нормы. Таким образом, вентилирование будет производиться автоматически только при необходимости. После снижения влажностного показателя механизм отключится самостоятельно.
Датчик движения. Механизм реагирует на движение внутри помещения. Вентилятор включается всякий раз, когда человек заходит, совершает какие-либо действия. Выключается при отсутствии движения спустя определенное время.
Обратный клапан. Предотвращает проникновение воздуха из вентиляционного канала обратно в помещение санузла, когда нет движения воздухопотока или, когда вентилятор не работает.
Дисплей. Дорогостоящие модели вентиляторов могут оснащаться дисплеем, на который выводятся данные о температуре, уровне влажности, время работы и т.д.
Часы. Также могут выводиться на дисплей внешней панели вентиляторов. Опция никак не влияет на функционирование прибора, но может пригодиться, когда необходимо строго следить за временем в условиях его нехватки, например, утром.

Принцип действия вентсистем

Все системы вентиляции можно разделить на системы с естественной тягой и с механическим побуждением.Основная проблема в работе систем с естественной тягой заключается в самом принципе их действия. Воздух перемещается из более теплого помещения ванной на улицу по воздуховодам за счет разницы температур и плотности теплого и холодного воздуха. При этом величина развиваемой тяги напрямую зависит от высоты столба воздуха от места воздухозабора внутри помещения ванной до улицы – чем он больше, тем лучше тяга.

На рисунке цифрами обозначено: 1- вентиляционная решетка в ванной на 1 этаже; 2 – приток уличного воздуха через окна; 3 – общий вытяжной канал с выходом на крышу; 4 – дефлектор вентканала.

Что же делать? Дышать тем, что сами же выдохнули?Конечно же, нет. Есть разные способы обустроить достаточный воздухообмен в любом доме, читайте ниже, чтобы узнать, какие решения предлагаются для этого сегодня.

Принцип устройства вентиляции в ванной и туалете

В жилых домах малой этажности вентиляция устраивается с помощью отдельных каналов для каждого помещения – для кухни, ванной комнаты, туалета.В жилых домах с количеством этажей более пяти вытяжки из ванных комнат, туалетов и кухонь объединяют в один вентиляционный канал, который выводится над крышей, и к которому они присоединяются поэтажно через воздушный затвор.

Схема устройства вытяжной вентиляции многоэтажного жилого дома приведена на рисунке ниже:

Движение воздуха осуществляется за счет естественной тяги, возникающей в результате перепада температур воздуха внутри помещения и наружного воздуха.

Плюсы и минусы объединения естественной и принудительной вентиляции

Бесспорный плюс совмещенных кухонных вытяжек – возможность эффективно удалять загрязненный воздух из обслуживаемого помещения. Этим они отличаются от циркуляционных аналогов, в которых качество очистки зависит от производительности и срока годности фильтрующих элементов. К достоинствам совмещенного метода относят и то, что фильтры в вытяжках с воздуховодом меняются намного реже, чем в большинстве циркуляционных моделей.

При рассмотрении недостатков объединения кухонных вытяжек с воздуховодом в первую очередь отмечается наличие помех, создаваемых вытяжными агрегатами при работе вентиляционной системы. Если согласно проектной документации их воздушный отвод подсоединяется к типовому отверстию на кухне, при выключенной вытяжке доступ воздуха к нему прекращается. Из-за этого недостатка штатный воздухообмен в кухне и квартире может быть нарушен.

Порядок монтажных работ

Схема монтажа вентканала

При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.
Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.
Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.
Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.
Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.

Движению воздушных масс ничто не должно препятствовать

Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
В удобном месте устанавливается выключатель для пуска оборудования в работу.
Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

Необходимость вентиляции

Ванная комната и туалет в каждой квартире являются проблемными зонами, микроклимат которых часто приводит к интенсивному изнашиванию отделки помещений. При принятии ванной или использования душа внутри ванной образуется большое количество горячего пара, насыщенного влагой, который конденсируется на поверхности потолка, стен или мебели.

Схема выхода воздуха через вентиляцию

Такая ситуация приводит к образованию повышенной влажности внутри ванной и туалете, которую может устранить только грамотно оборудованная вентиляция. Если система существует и работает правильно, воздушные потоки из помещения выводятся на улицу через канал или шахту. Устройство вентиляции состоит из следующих элементов:

Вентиляционный канал. Это шахта круглого или квадратного сечения, который выводится от ванной или туалета на крышу дома. Она должна быть ровной и прямой, чтобы ничего не мешало продвижению воздушного потока. Обычно канал бывает вертикальным, но можно сделать и горизонтальный, если его длина не превышает 1-2 м.
Вентиляционный выход. Этим термином обозначают отверстие в стене ванной, которое сообщается с вентиляционным каналом. Оно должно быть достаточного размера, чтобы принимать большой объем воздуха.
Вентиляционная решетка. Декоративная решетка из пластика или металла, которая закрывает вентиляционный выход, предотвращая проникновения воды или мусора из канала. Она должна быть воздухопроницаемой, чтобы не затруднять движение потоков воздуха.

Что представляет собой принудительная вентиляция

В вентсистеме присутствует вентилятор. В частных домах такие системы устанавливаются повсеместно и на кухнях, и в санузлах. Но и в многоэтажках далеко не все квартиры вентилируются должным образом. Поэтому их владельцы, намереваясь улучшить циркуляцию воздушных потоков, устанавливают вентиляторы.

Особенности вытяжной вентиляции

Воздушные потоки, поднимаясь к потолку, затягиваются вентилятором и выводятся на улицу. Для их вывода предусмотрены специальные каналы. Чаще всего такие агрегаты становятся дополнением к естественной вентсистеме. При проектировании частных построек подобные системы используются практически повсеместно.

Особенности приточной вентиляции

Вентилятор в такой системе подаёт в комнату воздух, а не выводит. Выход воздуха происходит естественным путем, в полном цикле проветривания задействованы и вентилятор (на входе), и вентиляционные каналы (на выходе).

Подобная схема больше подходит для некоторых типов территорий промышленного предназначения, а не для жилых помещений. Ведь должен отметиться выход воздуха наружу с требуемой эффективностью, а такие вентиляционные системы обеспечить вытяжку воздушных масс не смогут, если для этого изначально не создано условий (недостаточная пропускная способность вентканала или неправильное его расположение, препятствующее нормальной циркуляции).

Особенности приточно-вытяжной системы

Используется минимум два вентилятора. Воздух принудительно нагнетается в помещение с одной стороны, а с другой – так же искусственно отводится. Такую вентиляцию целесообразно устанавливать:

в домах со значительной квадратурой;
в объёмных сооружениях;
в постройках, где застой воздуха недопустим;
в помещениях, где естественный приток/отток слаб, его требуется усилить.

Подключение

Вопрос о том, как сделать принудительную вентиляцию в ванной комнате, и туалете включает и схему подключения вентилятора.

Этапы разводки электрического кабеля:

отключение питания электросети в распределительном щитке;
прокладывание кабеля от механизма до выключателя;
строительно-отделочные работы;
подключение электропитания;
тестовый запуск.

Принудительная вентиляция в ванной комнате и туалете часто подключается ко второй клавише выключателя, тогда как первая отвечает за освещение. Также возможна схема с одновременным включением освещения и вытяжки.

Принудительное вентилирование удобнее устанавливать, когда в ванне производится ремонт, тогда кабель можно уложить в штробу. Если ремонт уже готов, кабель придется вести по поверхности стены, закрыв его в дальнейшем пластиковым коробом. Также возможен вариант подведения кабеля между заранее расчищенными плиточными швами, которые затем обратно фугуются.

Зачем нужна в санузле вентиляция

Ванная комната и туалет – специфические помещения, где образуется повышенная концентрация влаги, неприятных запахов. Постоянная сырость в паре с теплым воздухом способствует образованию грибка.

Плесень в виде черных, синих и зеленых пятен сначала появляется на стенах санузла. Постепенно грибок перекочевывает в другие жилые комнаты.

Черная плесеньна потолке совмещенной ванной комнаты и туалета

Плесень не только уничтожает отделку и личные вещи, но и разлетающимися по воздуху спорами вызывает аллергические реакции у людей.

Проблема одинаково актуальна для квартиры и частного дома. Чтобы защитить жилое пространство от неприятных факторов, нужно делать вентиляцию.

Правильно работающая инженерная система обеспечивает воздухообмен. Запахи с ванной и туалета не проникают в жилые комнаты. В помещении легко дышится, снижается риск подхватить заболевание дыхательных путей.

Основные разновидности вентиляционных систем

Прежде чем начинать монтаж вентиляции в ванной или ее модернизацию, необходимо выбрать оптимальный вариант вытяжной системы для каждого отдельного случая. Сегодня различают несколько видов вентилирования, каждый из которых обладает своими преимуществами. Если отбросить технические подробности, то вне зависимости от типа, размера и назначения помещения в нем имеется один из следующих вариантов вытяжки:

Естественная.

Распространённый для частных домовладений вид системы газообмена, который включает форточки, окна, двери. Приток свежего воздуха осуществляется за счет естественного движения атмосферы. Ключевое достоинство данного варианта – его наличие в проекте любого строящегося дома, что исключает острую необходимость дополнительных затрат.

Принудительная.

Представляет собой модернизацию существующих воздуховодов, повышающую их рабочие характеристики. Распространенный пример: недостаточная естественная вентиляция в туалете или «глухой» ванной комнате многоквартирного дома качественно улучшается путем установки вентилятора в «отдушину». Данный вариант потребует некоторых вложений, но гарантированно решит проблему отсутствия чистого воздуха в помещениях, расположение которых не позволяет оборудовать оконный проём.

Вытяжная.

Комбинированный тип проветривания, который в настоящее время является широко распространённым, подразумевает использование механического и естественного принципа стимуляции движения воздуха. Воздушные массы втягиваются шахтой и выбрасываются наружу, создавая разницу давления, которая компенсируется свежим воздухом. Нередко обозначенный тип совмещается в конструкции с обратным клапаном – специальным элементом, предотвращающим возврат плохой атмосферы из воздуховода из-за возникающей рабочей разницы давления.

Приточная.

Чаще всего механический тип системы проветривания, при котором по специальному каналу принудительным или естественным путем подается чистый воздух, создаёт давление, благодаря которому отработанная атмосфера «выталкивается» из помещения.

Смешанный вариант.

Представляет собой комбинацию из нескольких вышеупомянутых видов. Актуален для частной недвижимости, особенно если в нем имеется несколько отдельных санитарных помещений, связанных общим воздушным каналом.

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:

К плюсам следует отнести:

простоту монтажа;
низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

Вентилятор включается одновременно со светом.
Пока горит лампочка, вытяжка работает.
После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Как сделать вентиляцию ванной в частном доме?

Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м./ч в ванной и 50 куб.м/ч в совмещенном санузле) следует предусматривать систему вентиляции отдельную от вытяжки из других комнат.Как уже было сказано выше, для более надежной тяги, рекомендуется увеличивать высоту столба вытягиваемого на улицу воздуха. Поэтому, если у вас двухэтажный дом – ванную лучше расположить на первом этаже.

К вентиляционному каналу от ванной можно также присоединить вентиляцию вышерасположенного помещения, но при этом следует обязательно сделать изогнутый отвод, чтобы исключить перетекание воздуха из вентканала в помещение верхнего этажа.

Естественная вентиляция в ванной комнате

Данный тип не случайно называют естественным. Он закладывается еще на этапе строительства дома или жилой квартиры. В ванной и некоторых других комнатах размещаются каналы вентиляции. Чаще всего они выкладываются кирпичом. Возможен и другой вариант, когда для создания естественной вентиляции берутся пластиковые трубы.

Используете естественную вытяжку? Воспользуйтесь следующими советами – и эффективность ее работы повысится:

Железное правило гласит: для каждого отдельного помещения устанавливается свой воздуховод. Лучше, если он будет вертикальным.
Объединение помещений допускается только в случае их расположения на одном этаже. То есть, объединение вытяжки ванной/туалета вполне допускается.
Также допустимо объединение вытяжек в один канал из перечисленных выше помещений. Не объединяйте системы на чердаке, если две вентилируемые комнаты расположены достаточно далеко друг от друга.
Не забывайте, что стандартная система вытяжки по факту является малонапорной. Чтобы она работала оптимально, поверхность воздуховода лучше сделать гладкой. Рекомендуем избегать любых резких поворотов. Конечно, бывают ситуации, когда это невозможно. В таком случае, делайте изгиб плавным, с радиусом 10 см или больше.
Если у вас дом одноэтажный, вытяжку реально монтировать прямо в потолке. В этом случае, влажный воздух на крышу будет уходить через чердак.

Все о вентиляции в ванной комнате и туалете
