Водяной теплый пол без стяжки: методы и технология укладки

Гидравлика и длина контуров

Работоспособными оказываются схемы прямого подключения всех контуров теплого пола напрямую к автоматизированному газовому или электрическому котлам, которые могут выдавать невысокую температуру теплоносителя – 60 – 65 град. При этом в коротких контурах (рекомендуется до 50 метров) регулировка отдачи энергии (температуры) производится изменением расхода с помощью настроечного клапана. Для создания простейшей системы достаточно одного коллектора с такими клапанами на каждом отводе. Для твердотопливного котла потребуется уже стабилизатор исходящей температуры в виде буферной емкости и треходового крана…
Более прогрессивный вариант с автоматическим поддержанием температуры в коротких контурах (до 40 м длины) может быть осуществлен с помощью кранов РТЛ – термоголовок, которые реагируют на температуру теплоносителя и которые устанавливаются строго на исходящей струе из каждого контура. Здесь также энергоотдача контура регулируется только лишь количеством проходящей жидкости. Но рекомендуется в системе отополения также устанавливать ограничитель максимальной температуры, например до +70 град.

Если же делать теплый пол большой площади во всем деревянном доме, то рекомендуется применять классическую гидравлику с длинными контурами по 80 – 90 метров и регулятором температуры с отдельным насосным узлом смешения, который бы поддерживал нужную температуру во всей системе. Подрегулировка энергоотдачи по контурам в этом случае выполняется небольшим изменением расхода настроечными клапанами.

Варианты и порядок монтажа

Когда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.

Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:

циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
расширительный бачок – устройство для сброса избыточного давления;
группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.

При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.

Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.

Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию

Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.

Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.

От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.

Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

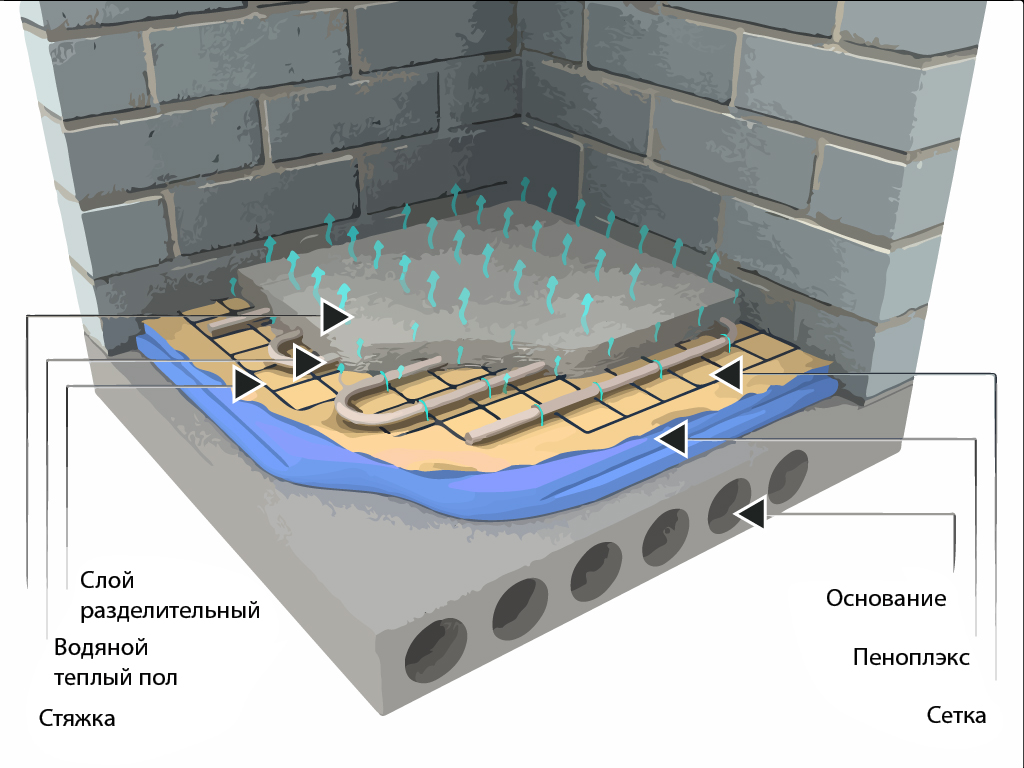

Порядок монтажа теплого водяного пола со стяжкой:

Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
Постелить гидроизолирующую пленку.
Положить утеплитель.
Стыки пола со стеной проложить демпферной лентой.
Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
Уложить армирующую сетку.
Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
Закачать в систему воду, оттестировать на предмет протечек в течение суток.
Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
Просушить стяжку и уложить финишное покрытие.

А дальше можно узнать, что такое водяной теплый пол под ламинат.Баня на столбчатом фундаменте. Все по этой теме.

Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.

Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.

Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.

При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.

В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.

Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.

Последним этапом кладут гидроизолирующее покрытие и чистовой пол.

Методы установки трубопровода

Водяной теплый пол без стяжки может монтироваться следующими способами:

змейка;
двойная змейка;
спираль.

Схема укладки напрямую зависит от квадратуры помещения Первый метод считается самым простым и экономичным. Но если трубы были уложены таким образом, есть риск неравномерного нагрева площади пола. Дело в том, что теплоноситель остывает по мере протекания по трубопроводу, поэтому в дальних частях температура будет ниже. Этот способ можно использовать только при отделке маленьких помещений – тогда теплоноситель не будет остывать. Укладка спиралью занимает большую площадь, поэтому так нужно устанавливать водный пол только в просторных помещениях.

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

полистирольная система;
деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

ограниченная высота внутренних помещений;
недостаточная крепость межэтажных перекрытий.

В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м2 позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Общие рекомендации

Независимо от способа укладки, есть общие правила монтажа водяных теплых полов:

Максимальная площадь обогрева одним контуром – 40 квадратов. Длина трубы – порядка 100 метров. Если площадь комнаты больше, следует устанавливать два контура.

Отапливать одним контуром смежные комнаты не рекомендуется тоже, даже если они маленькие. Тем более, если речь идет о помещениях с разным температурным режимом: комната и лоджия (веранда), комната и ванная.

Монтаж системы водяных теплых полов подразумевает установку распределительного коллектора, с помощью которого можно регулировать параметры теплоносителя для разных помещений по отдельности.

Для теплых полов используются пластиковые, полиэтиленовые и металлопластиковые трубы. Оптимальное сечение – 1,6-2 см. Если укладка производится под стяжку, лучше выбрать металлопластик. Он прочнее, не будет риска повредить трубу при монтаже стяжки.

Труба для теплого пола отпускается в бухтах. Не следует заранее разматывать бухту и растягивать трубы, это может привести к образованию заломов. Разматывают трубу по мере укладки постепенно.

В качестве утеплителя подойдут пенополистирольные плиты с плотностью от 35 кг на кубометр толщиной от трех до 15 см. При укладке пола на грунт (или если внизу расположен неотапливаемый подвал) лучше использовать экструдированный ППС толщиной не меньше 5 сантиметров.

Рекомендуемые параметры армирующей сетки под стяжку: величина ячейки 10 на 10 или 15 на 15 см, толщина прутка 0,5 см. Если нагрузка на пол ожидается большая, армирующую сетку кладут в два слоя: под трубы и в стяжку поверх них.

Выбор теплоизоляции для теплого водяного пола

Инструкция по монтажу водяного теплого пола под стяжку запрещает приступать к эксплуатации теплого пола до полного застывания бетона (около месяца).

Повышать температуру теплоносителя следует постепенно. Необходимый нагрев пола достигается примерно за трое суток.

Виды утеплителей

Кроме того, определить, какой влагостойкостью должен обладать материал. От этого зависит, будет ли нужна дополнительная гидроизоляция. Материалов для теплоизоляции пола много, рассмотрим наиболее распространенные и доступные из них, рассмотрим характеристики и особенности применения для утепления полов каркасных домов:

Не пропустите: Панорамные окна в частном доме, какие бывают и что надо знать перед приобретением

Каменная вата

Материал экологичный – получен из расплавленного базальта.
Сами волокна не впитывают воду, но из-за пористой структуры материала требуется обязательная гидроизоляция.
Допускается укладка на несплошную обрешетку.
Теплоизоляционные свойства очень хорошие.
Благодаря рыхлой структуре плотно заполняет пространство между лаг.
Дополнительно дает звукоизоляционный эффект.
Средняя цена.

Пенополистирол

Экструдированный пенополистирол — экологичный материал.
Очень хорошая теплоизоляция.
Плиты хорошо стыкуются между собой.
Допускается укладка материала на несплошную обрешетку.
Легко режется и монтируется.
Абсолютно не впитывает влагу и не пропускает пар. При плотном монтаже можно обойтись без пароизоляции.
Не удобен для грызунов.
Современный пенополистирол изготавливается с противопожарными добавками, поэтому не горит, но, под воздействием внешнего источника огня может плавиться с интенсивным выделением ядовитых веществ.
Сравнительно высокая цена.

Керамзит

Материал экологичный – его изготавливают из глины.
Не впитывает влагу, но может ее конденсировать.
Негорючий материал, что повышает безопасность постройки.
Между гранулами керамзита остается пространство, что может служить убежищем грызунам.
Требуется обязательная ветрозащита и парозащита.
Самая слабая степень теплоизоляции из описываемых материалов.
Низкая стоимость.
Керамзит применяют, если в доме будет укладываться сухая стяжка.

Установка плёночного отопления на деревянные перекрытия

При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

Необходимые материалы и инструменты

При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

Нагревательная плёнка.
Полиэтиленовая плёнка.
Теплоизоляционная подложка.
Термостат и температурный датчик.
Провод (сечение — от 2,5 кв.мм).
Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

Технология монтажа

Листы инфракрасной плёнки должны размещаться равномерно по полу, но ни в коем случае не накладываться друг на друга

Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.
При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.
В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.
Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

Зачистить провод (8–10 мм) и ввести конец в контактный зажим.
Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.
Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.
Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

Видео: Как сделать плёночное отопление на деревянном основании

https://youtube.com/watch?v=Bh2vxdQV2rw

Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.

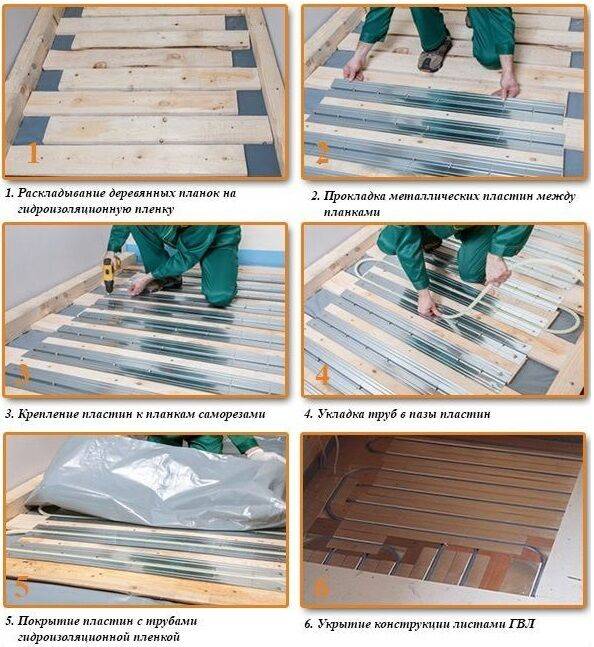

Деревянная система водяного теплого пола
Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

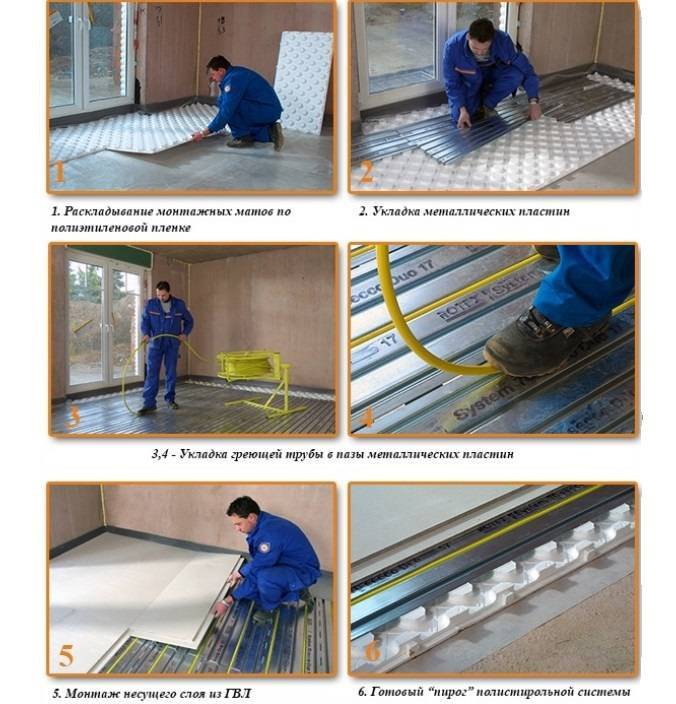

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

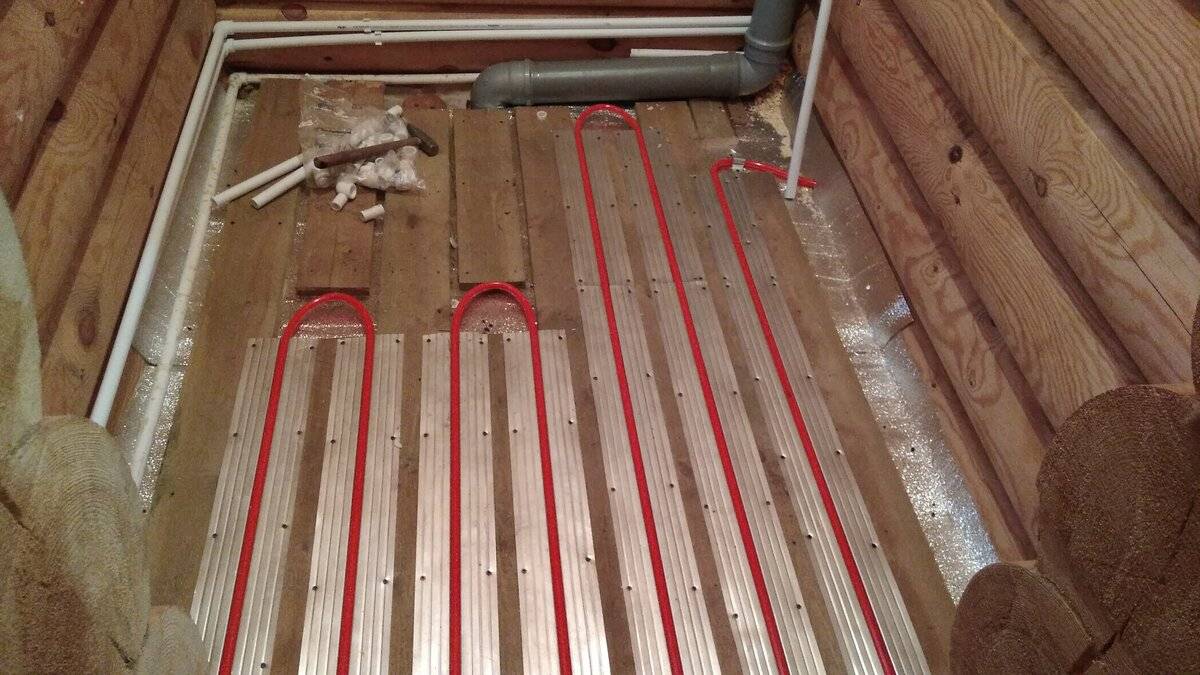

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

На подготовленной поверхности делают разметку. По ней легче проводить укладку.
Укрепляют демпферную ленту.
Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
Оставляют место для металлической пластины; 5 см.
Устанавливают закруглённую деревянную заготовку.
Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
Выводят водяной контур.
После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Рекомендуем: Какой должна быть высота тёплого пола?

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.
