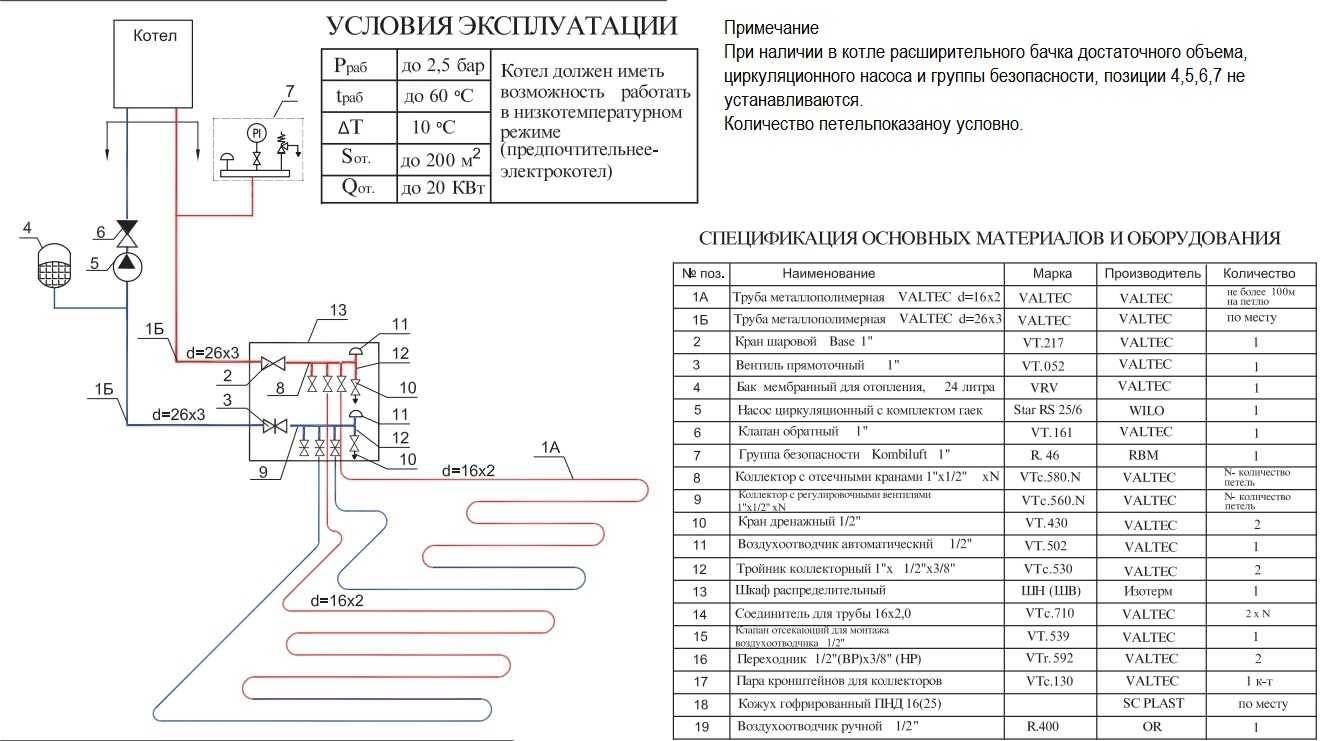

Схема подключения трубы теплого пола к коллектору
При устройстве бетонной стяжки основное – это правильно уложить трубы, сделать соединения и строго выполнить все технические и технологические условия укладки теплоизолирующего материала.
Основной этап при укладке трубы – подключение трубопровода к смесительному узлу и к коллекторному блоку.
Выше уже рассказывалось, где и как лучше всего поместить коллекторный шкаф. Коллектор и циркуляционный насос вместе с установкой смесительного блока образуют блок управления отопительной системой.
Как правило, шкаф имеет размеры 50 × 50 см. Для лучшего сочетания с интерьером помещения коллекторный шкаф монтируется в выемку глубиной 10–15 см. Соответственно, лучше спрятать водяные контуры в точках соединения в стене.
После установки коллекторного шкафа начинается стыковка необходимых трубопроводов. Стандартно схема подключения выглядит так:
Различие заключается в использовании воды, которая поступает либо через центральную, либо через автономную систему отопления, работающую от котла.Это важно. Если вы одновременно пользуетесь теплым полом и радиатором, то стоит установить насос
Для полноценной системы отопления всего здания обязательны коллектор, насос и смесительный узел.
Подающая и обратная трубы соединены с коллектором через специальные фитинги. Когда диаметр трубы и входной диаметр коллектора различаются, используются переходники.
В системе должен быть запорный клапан, который закрывает поступление горячей воды в контуры. На обратной трубе устанавливают дренажный клапан.
Для обеспечения точной регулировки температуры подогрева пола на коллекторе имеются специальные вентили и смесительный узел. Если средства позволяют, то можно приобрести готовый коллектор, в комплект которого включены все вышеперечисленные компоненты. Коллекторы могут различаться количеством подключенных водяных контуров и объемом отапливаемых помещений.Это важно. В домах, где во всех помещениях установлены теплые полы, все комнаты обслуживаются коллекторами одновременно при условии, что схема труб отопления везде одна и та же.
Подключение к коллектору труб, уложенных по разным схемам – «змейка», «улитка» или комбинированная схема, не влияет на распределение соединений с коллектором.
Достоинства
Система подогрева на основе воды имеет массу достоинств. К ним можно отнести:
достижение нужного уровня комфорта, так как полы будут всегда теплыми, а воздух в помещении будет прогрет равномерно;
Таблица решений для выбора системы водяного теплого пола
- безопасность, но только в частном доме. Такие полы не ударят током, и самое страшное, что может случиться – это протечка. Но в частном доме она не так критична, как в многоквартирном. Притом даже если произойдет протечка, то пострадает максимум имущество владельца, но никак не он сам, так как риска обжечься горячей водой просто нет;
- экономию – тоже одно из достоинств. Водяные полы позволят сэкономить немало природных и денежных ресурсов, так как вода будет использоваться в качестве теплоносителя одна и та же. Также можно быстрее прогреть помещение, используя водяные полы, если высота потолков очень велика;
- совместимость со всеми напольными покрытиями – тоже плюс. Действительно, лишь в редких случаях нельзя укладывать поверх нагревательной системы какие-то определенные покрытия. И то, если сделать все грамотно, то поверх водяной системы можно уложить любые покрытия;
Можно совмещать водяной теплый пол со всеми напольными покрытиями
стоимость водяной системы невелика, что позволит сэкономить некоторую сумму денежных средств при монтаже.
Но у такой системы есть и недостатки. Так, например, при монтаже не обойтись без заливки стяжки, а это достаточно тяжелая работа, требующая определенных навыков. Плюс стяжку перед эксплуатацией придется просушить, а это – плюс 28 суток к длительности ремонта. И на протяжении этого срока делать в ремонтируемом помещении ничего нельзя. Еще один недостаток – это сложность ремонта самой системы при необходимости
Так что важно все делать качественно изначально, чтобы потом избежать неприятностей на протяжении длительного времени
Совокупные затраты на системы отопления теплыми полами за 5 лет
Установка основных узлов
Технология обустройства теплого водяного пола на этом этапе требует прокладки труб, необходимых для подведения теплоносителя к системе и вывода его на отопительный аппарат. При необходимости монтируются коллекторные шкафы, установка которых может осуществляться сразу или немного позже, после монтажа пола. Если в доме два или более этажей, то гребенки ставятся на каждом уровне.
Готовая система состоит из:
- Узла смесительного
- Коллектора
- Контуров отопления.
Основным компонентов системы является смеситель, он не только готовит теплоноситель, но и обеспечивает его бесперебойную циркуляцию. Распределение потоков происходит благодаря коллекторам. Непосредственный нагрев пола осуществляется подачей теплой воды в трубы системы. Вот об этом поговорим немного поподробнее.
Монтаж всей конструкции
Существует несколько возможных схем установки с образованием греющей петли, вот некоторые из них:
- Змейка
- Спираль
При использовании первого варианта подача теплоносителя направлена от наружной стены, так как рядом с ней тепловые потери больше, чем в центре комнаты. В этом контуре тепло распределяется неравномерно. Чтобы это исправить используют одну из приведенных выше схем. Вдоль наружных стен шаг укладки элементов контура делают меньше, это поможет компенсировать потери энергии.
Технология укладки водяного теплого пола предполагает, что на 1 метр квадратный поверхности пола должно расходоваться около пяти метров трубы. Чтобы обогрев осуществлялся равномерно, следует придерживаться некоторых правил.
Опрессовка системы
После окончания основных работ по укладке труб, установке распределительного коллектора и подключению к нему греющего контура, следует обязательно провести гидравлические испытания для проверки системы на герметичность и прочность. В трубы подается вода под давлением немного большим, чем обычное рабочее. Допускается снижение давления не более чем на 0,02 Мпа, при этом температура воды измениться не должна.
Опрессовку системы следует производить как минимум на протяжении суток и под давлением в 3-4 бар. Для этого используют гидравлический пресс или воздушный компрессор. Выявленные недоработки устраняются до покрытия труб стяжкой.
Бетонная заливка – все достоинства
Этот вид стяжки самый широко используемый, но следует иметь в виду, что в этом случае обычный бетон не подойдет. Современная технология водяных теплых полов требует использование раствора с маркой цемента не ниже М-300 и добавление в него пластификатора в количестве 0.6 – 1л/м2.
Толщина бетонной стяжки обычно выполняется выше уложенных труб на несколько сантиметров, но не более 15 см.
Ровность укладки обеспечивается заранее выставленными маяками
Важно производить заливку на теплые трубы, пока они находятся в расширенном состоянии, чтобы потом при нагревании не порвали бетон
Стяжку оставляют на 28 суток для высыхания. После полного высыхания покрытия можно включать систему, повышая температуру в ней постепенно, а максимальное значение возможно только на третий день обогрева. И в заключение обустройства пола на него укладывается керамическая плитка или другое покрытие.
Кабельный теплый пол под ламинат
Еще некоторое время назад греющие кабели укладывались только в стяжку. Но сегодня многие производители стали выпускать кабельные маты, которые укладываются по «сухому» способу. Например, нагревательный мат Thermomat TVK-130. Это нагревательный мат из двухжильного кабеля, но прикреплен он к армированной фольге. Такое решение дает более эффективное распределение тепла по поверхности и более высокую теплоотдачу. Этот вид «Термомата» не требует никакой стяжки. Просто раскатайте его на ровную поверхность с хорошей теплоизоляцией, подключите к термостату и можно начинать монтаж ламината.
Тонкий теплый пол под ламинат -нагревательный кабельны ймат Thermomat TVK-130
Еще один производитель — датская компания Devi (Деви) разработала специальные маты под ламинат и деревянные покрытия (доску, паркет и паркетную доску). Внешне он напоминает коврик из пенки, но состоит из двух слоев вспененного полимера, между которыми расположен нагревательный кабель и слой фольги. Этот вид электрического теплого пола под ламинат называется Devidry. Просто раскатываете коврики, заполняя все пространство комнаты. Неотапливаемую площадь закрываете специальными матами «Деви» для заполнения (они тепла не выделяют, а выравнивают поверхность, чтобы покрытие «не гуляло»). Потом токопроводящие коврики соединяете идущими в комплекте контактами, подсоединяете провода и заводите их на терморегулятор. Вот и все.

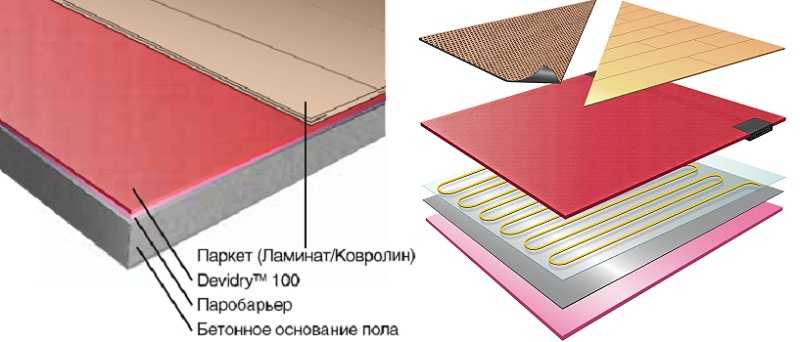

Электрический теплый пол своими руками под ламинат с матами Devidry — это очень просто
Но фирма Devi не ограничилась одними матами. Она разработала еще систему Devicell для установки греющего кабеля «сухим» методом. Это полистирольные плиты, на которых закреплены металлические пластины. В них есть специальные пазы для укладки греющего кабеля (резистивного или саморегулирующегося — без разницы).
Укладка теплого пола под ламинат с системой Devicell займет несколько часов
Схема укладки идентична той, которая используется в настильных системах: раскладываете пластины, по выбранной схеме («змейка» или «улитка» и их разновидности) укладываете кабель. После того, как выполнили электрическое подключение и проверку, можно на подложку укладывать покрытие.
Но на теплый пол укладывать можно не любой ламинат, а только специальный. Как его правильно выбрать читайте в статье «Выбираем напольные покрытия на теплый пол», часть информации о механической прочности присутствует в этом видео.
Преимущества установки теплого пола
Электрические теплые полы сегодня весьма популярны по ряду причин:
- Конструкция электрического пола способна устранить недостаток центрального отопления в квартирах. Как правило, основное отопление в современных жилище меньше всего обогревает пол, оставляя его довольно холодным. Связано это с тем, что батареи располагаются на некотором расстоянии от пола, вследствие чего внизу скапливается холодный воздух. Теплый пол помогает решить эту проблему. В результате установки дополнительной конструкции прогрев помещения становится равномерным.
- Монтаж теплого пола не требует использования дополнительного оборудования, что делает возможным установку такой конструкции в любом помещении.
- Степень прогрева пола можно легко контролировать, подбирая наиболее оптимальный для себя вариант.
- Теплый электрический пол дополняется специальным терморегулятором, который позволяет в каждой комнате выставить необходимую температуру. В некоторых зонах также можно легко подогрев отключить вообще.
- Теплый воздух от пола поднимается вверх, исключая, тем самым, образование в квартире или доме сквозняков.
- Электрический пол позволяет избавить любое помещение от лишней влаги, что, в свою очередь, исключает вероятность образования плесени.
- Теплое напольное покрытие легко можно сделать основным источником отопления в доме, избавившись, таким образом, от батарей, которые занимают дополнительное пространство и собирают на себе много пыли.
- Электрический пол — это довольно надежная конструкция, которая крайне редко выходит из строя. Если процесс установки прошел правильно — в соответствии с инструкцией, то поломки вряд ли появятся. Чаще всего проблемы с теплым полом появляются только в тех случаях, когда поломка или повреждение возникли по вине хозяина. К примеру, если был вбит гвоздь в один из элементов системы. Если какая-то неисправность все же возникла, не стоит переживать и паниковать, так как любой электрический пол можно легко починить. Если возможности заниматься этим самостоятельно нет, можно обратиться в сервисный центр.
- Система теплого пола абсолютно безопасна и устойчива к влаге. Благодаря такой конструкции можно создать в доме тепло и уют.
- Конструкция теплого электрического пола компактна и удобна, благодаря чему не уменьшает высоту потолка в помещении.
- Все элементы конструкции теплого пола хорошо спрятаны от глаз, что делает систему незаметной и аккуратной.
- Монтаж конструкции довольно прост, установить все оборудование и систему в целом может даже человек без особого опыта.
- С помощью теплого пола поверхность в доме прогревается равномерно и одинаково везде.
Материалы для водяного теплого пола
Труба
Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания
Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм
Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей
Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.
Коллектор (распределительный шкаф)
Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.
Важные моменты.
Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы). Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других
Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола
У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.
Утеплитель
Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.
Фитинги и расходники
Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.
- Для монтажа оконцовок труб берутся «евроконусы».
- Для утепления труб — изоляция из вспененного полипропилена.
- Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
- Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
- Гидроизоляционная пленка.
- Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.
Что еще потребуется учесть в процессе проектирования теплого пола
В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.
Коллекторная группа
На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.
Пирог пола с трубами в стяжке
В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.
Антифриз в качестве теплоносителя
Также потребуется учесть следующие нюансы:
На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины
Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см
Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.
Подключение труб к коллектору
Какое напольное покрытие подойдет на теплый пол
Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения.
КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.
Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.
Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.
Важно! При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу
Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу
Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.
Распределение тепла: особенности
Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.
Распределение тепла от разных источников
Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.
Преимущество использования теплого пола
Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.
Подготовка к установке водяного теплого пола своими руками
Укладка труб начнется только тогда, когда будет совершенно готов пол. При подготовке к установке теплого водяного пола, поверхность выравнивается и очищается от мусора. Чтобы полы разогревались равномерно, при монтаже труб теплых полов нужна равномерная стяжка, для этого очищенную поверхность выравнивают, перед тем как начать монтаж.
Затем стелется гидроизоляционная пленка, для защиты от проникновения влаги снизу. Следующим действием на стены клеят демпферную ленту (по внешнему виду, структуре и характеристикам лента напоминает скотч, поэтому наклеить ее не составит особого труда) шириной 10-15 см, для компенсации теплового расширения стяжки.
Расчет шага и длинны элементов
Перед монтажом необходимо рассчитать длину основных элементов и подготовить прямые трубы и места сгибов.
Расчет величины элементов при укладке улиткой:
- Для стабильного давления воды длина шланга не должна превышать 120 м при сечении в 2 см, или 100 метров при сечении в 1,5 см.
- При установке нескольких контуров желательно, чтобы они были одинакового размера и длины.
- Для водяного пола самый маленький радиус колена шланга должен быть не менее чем 5-кратный размер диаметра.
- Если теплый пол используется для основного обогрева, то его шаг или расстояние между элементами в уложенном виде должен составлять 10-15 см. Если теплый пол используется как дополнение к батареям – то шаг берется в 20-30 см.
- Шаг зависит и отделочных материалов. Для плитки берется расстояние чуть меньше, так как она требует дополнительного прогрева. Для линолеума, ковролина или ламината шаг берется чуть больше.
Длина контура и общее количество элементов рассчитывается по формуле:
Длина контура = S/N*1,1+K
Величины здесь такие:
- S – площадь помещения
- N – шаг между элементами
- 1,1 – запас для поворотов, который обычно составляет около 10%
- K – расстояние от места подключения в комнате до коллектора.
Схемы подключения теплого пола
Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.
Предлагаем так же ознакомиться с статьей теплый пол водяной своими руками, где подробно представлен пошаговый монтаж на бетонную стяжку.
Напрямую от котла
Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.
В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:
Теплый пол от двух контурого котла.
От трехходового клапана
Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.
Как это работает? Обратите внимание на схему:
- От котла поступает горячая вода.
- Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
- В центре клапана происходит смешивание горячей воды и остывшей обратки.
- Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.
Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.
Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.
Пример реальной схемы:
В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:
Трехходовой клапан. Устанавливаем правильно.

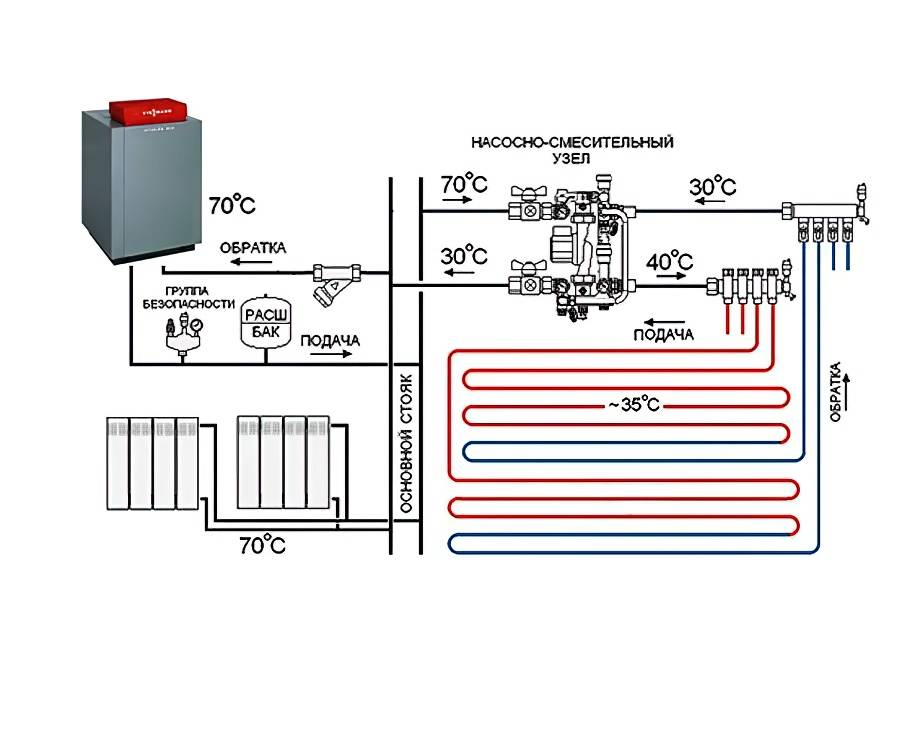

От насосно-смесительного узла
Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.
В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

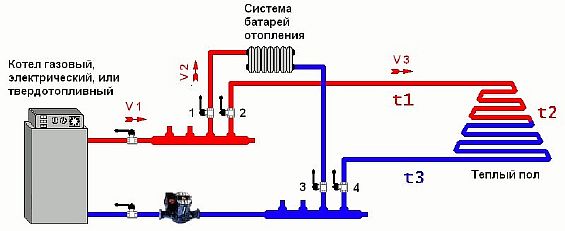

От радиатора
Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).
Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).
Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.
Идеальное место применения подогрева пола от радиатора – санузел, лоджия.
В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:
Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора
Водяные полы в домах из дерева
Особенности обогрева деревянного пола
Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:
При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы
- Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
- Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.
Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать
- Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.
Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу
- Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

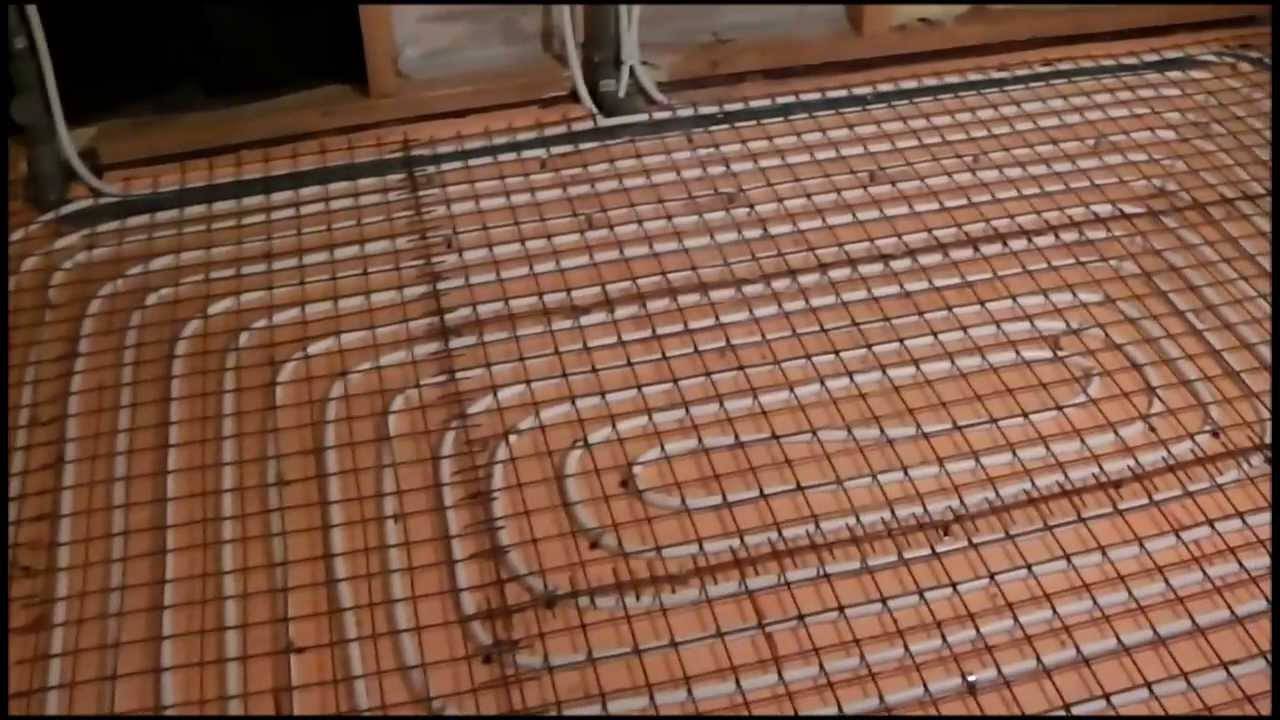

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка
Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.
Как можно сделать основание?
Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?
При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП
Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.
Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.
Для этого применяют такие приспособления:
| Иллюстрация | Способ укладки системы водяного обогрева |
| Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП:
| |
| Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется. | |
| Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично. |
Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.
Сборное основание из ламинированной ДСП, готовое к укладке труб
Как производить обустройство
Его монтаж имеет несколько определяющих нюансов, не зная их, выполнить работы правильно не удастся.
Следует помнить о том, что в многоквартирном доме устанавливать такую систему не рекомендуется. Ее подключение к централизованной теплосети требует получения специального разрешения. К тому же будет действовать только во время отопительного сезона, а остальное время года останется холодным.
В современных новостройках система теплого водяного полаиногда предусматривается проектом и работает она от автономного котла, что позволяет включать ее по своему усмотрению. Зато в загородных домах он просто необходим.
Наиболее применяемой является первая, поэтому мы ее и рассмотрим. Но какая бы система не была выбрана, устройство полов будет состоять из нескольких основных этапов:
