Монтаж системы отопления в квартире: трубы, радиаторы, разводка

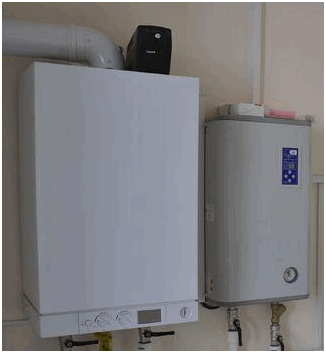

Газовый котел. Какие есть варианты?

Решив для себя кардинальный вопрос —  в квартире будет газовое отопление, начните с оценки рынка отопительной техники

Здесь придется брать во внимание не только тепловые потери, но и ограниченную площадь квартиры, количество обитателей и собственные бытовые нужды

Основной акцент при выборе типа нагревательного котла сделайте на модели настенного типа. Сегодня рынок подобной техники достаточно широко представлен. Выбрать можно всегда, как газовый, так и электрический котел соответствующей мощности. Сразу хвататься за модели с большой мощностью не стоит. Для городской квартиры можно обойтись котлом мощностью 6-10 кВт. Здесь действует примерный расчет —  1 кВт тепловой энергии необходим для обогрева 10 м2 жилой площади при средних теплотехнических характеристиках стен.. К этой цифре можно добавить 10-15% на тепловые потери.

Приобретение двухконтурного газового котла – оптимальный вариант, чтобы получить реальную независимость от центрального отопления и горячего водоснабжения. Как сделать отопление в квартире своими руками, используя электричество, ответ прост — можно использовать настенные нагревательные агрегаты с ТЭНами.

Можно установить в квартире теплый пол, однако в этом случае лучшим вариантом станет не электрический, а водяной пол. Такой способ обогрева очень удобен, так как водяной теплый пол можно подключить к основному нагревательному контуру.

Отопительные радиаторы и их расчет

Многим людям в общих чертах известно, как устроено отопление в многоквартирном доме. Очень часто приходится видеть в квартирах чугунные батареи, подключенные к централизованной системе. Для автономного отопления в квартире такие радиаторы не подходят. Они имеют слишком большую емкость, поэтому придется нагревать много воды. А кроме того, чугун еще и долго прогревается. Поэтому при использовании чугунных батарей будет перерасход газа, и как следствие, большие финансовые затраты.

Делая ремонт отопления в квартире, следует обратить внимание на радиаторы из других материалов. Специалисты рекомендуют устанавливать современные батареи из стали, алюминия или биметалла (прочитайте: «Как установить радиаторы отопления в квартире — краткое руководство «)

Все они подходят для низкого давления в системе отопления (это характерно для небольших водяных контуров), а также выдерживают высокую температуру. При необходимости можно даже совместить в одной схеме радиаторы и систему «теплого пола». Что касается того, как улучшить отопление в квартире, то рекомендуется устанавливать алюминиевые радиаторы. Но они достаточно сложны в эксплуатации (прочитайте: «Отопление в квартире: схемы и особенности проекта «). При повышенном содержании щелочей в воде в систему необходимо обязательно добавлять нейтрализаторы. Также недопустимо попадание в контур меди, поскольку взаимодействие этого металла с алюминием приводит к их окислению, а соответственно, и разрушению. Кроме того, алюминиевые радиаторы не всем по карману.

Перед покупкой радиаторов необходимо рассчитать нужную мощность и количество секций

Если возникает вопрос о том, как сделать тепло в квартире, то этому этапу нужно уделить особое внимание

Для расчета количества секций в радиаторе можно воспользоваться формулой Sх100/P, если высота потолков составляет не более 3-х метров. Площадь помещения обозначается буквой S, а номинальная мощность одной секции – P. Обычно мощность секции составляет 180-200 Вт. Число 100 – это нужное количество Вт на квадратный метр площади. Результат обозначают, к примеру, буквой K.

Если система отопления квартиры своими руками предполагает использование панельных радиаторов, которые не делятся на секции, то пользуются для расчетов другой формулой. В этом случае придется рассчитывать мощность и величину батарей. Формула выглядит таким образом: P=Vх41. Исходная мощность обозначается буквой P, объем помещения – V. Число 41 – это количество Вт, требуемых для обогрева одного «квадрата» площади.

Для примера расчетов можно взять комнату высотой 2,7 метра и площадью 15 «квадратов». Значит, V=2,7х15=40,5. Теперь стоит рассчитать мощность радиатора. Полученная формула выглядит следующим образом: P=Vх41=40,5х41=1660,5. Поскольку отопительных приборов такой мощности не бывает, то стоит выбрать радиатор с показателей 1,5 кВт.

После выполнения расчетов можно покупать радиаторы. Разводка отопления в квартире должна происходить по грамотно разработанной схеме.

Как сделать отопление своими силами, подробное видео:

Правила крепления батарей отопления к стене, руководство по шагам

Очень часто в нашей жизни случаются такие ситуации, что все приходится делать самому, иногда даже понимая, что результат может быть далек от идеального. Это касается и темы нашей сегодняшней статьи – крепление батарей отопления к стене самостоятельно. Как вы понимаете, для того, чтобы сделать разводку отопления у себя в частном домовладении, вам нужно очень многое знать, уметь и делать все аккуратно и четко по инструкциям.

Беспечность не безопасна

Для тех, кто не полностью осознает ответственность, которую на себя возлагает, перечислим возможные проблемы, которые возникнут при неправильном монтаже:

• Батареи, находясь в неправильном положении, могут завоздушиться, и не греться вообще.Батареи разного вида и размера
• Неправильно спланированная система может иметь слишком большое количество воды и плохо прогревать помещения.
• Регулярное подтекание из системы может привести к закипанию оставшейся воды, порче оборудования, труб, имущества. Примером халатного отношения можно привести случай, когда в одной связке стоял дровяной и газовый котлы, вода вытекла, твердотопливный котел закипел и чудом не произошел взрыв, который мог бы повлечь за собой взрыв газа. Поэтому монтаж лучше производить вместе с опытными специалистами и если у вас появились подозрения о проблемах с отопительной системой, не раздумывая, вызывайте профессионалов!

Этапы проведения работ

Совершенно другое дело, если вы просто решили поменять батарею на сгонах на другую, более экономичную или продуктивную, или имеете навыки общения с подобными системами.

Краткая инструкция поэтапной работы, что и как вам следует сделать для того, чтобы установить батареи у себя дома своими руками, выглядит следующим образом:

1. Подготовьте материалы, оборудование.
2. Рассчитайте местоположение.
3. Установите кронштейны.
4. Произведите собственно монтаж.
5. Опаяйте или герметизируйте места стыка.
6. Проверьте систему.

Подробнее о каждом действии читайте ниже.

Подготовка

Конечно же, прежде чем приступить к креплению секций радиатора отопления, нужно тщательно подготовиться. Вам понадобится выяснить, какая система отопления у вас – одно или двух трубная. Если первый вариант, то в дополнении к обязательному набору, перечисленному нами ниже, следует добавить байпас. Он служит для того, чтобы вы могли в случае чего не отключать всю систему, а перекрыть только этот радиатор. В мороз подобные манипуляции лучше не делать, особенно самостоятельно. В стандартный набор для монтажа батареи системы отопления входят:

• Уголки.
• Вентили.
• Муфты.
• Сгоны.
• Втулки.
• Переходники.
• Кронштейны.
• Ниппели.
• Краны Маевского. Если вы не знаете, то это специальный кран, предназначенный для стравливания воздуха из системы. Чаще всего современные радиаторы им уже оснащены, но если нет, то обязательно приобретите, это улучшит работу и обезопасит от завоздушивания вашей системы отопления, которую вы собираете своими руками.

Расчет местоположения

Как уже говорилось выше, правильный расчет очень важен для того, чтобы батареи работали на полную свою мощность, а не собирали воздух, идущий по системе.

Для того, чтобы обеспечить нормальную работу всех радиаторов, отрезки труб подводки нужно располагать под небольшим уклоном по движению. Минимальный наклон метровой трубы должен составлять пол сантиметра. Также батарея должна располагаться на расстоянии:

• От пола около 10 сантиметров.
• От подоконника от 5 до 10 сантиметров.
• От стены 3-5 сантиметров.

Взаимодействие с соседями

Если лет 40-50 назад использовались только чугунные батареи и, соответственно, металлические трубы, то сейчас с развитием новых технологий применяются металлические, металлопластиковые, пластиковые, пропиленовые, с армированием трубы. Как вы уже поняли, ваш выбор материала зависит не только от личных предпочтений, но и от соседей.

Каждый материал имеет и преимущества, и недостатки. Есть мнение, что металлические трубы с оцинковкой лучше переносят механические напряжения, гидроудары, ежегодные продувания труб. В любом случае выбор за вами.

Вы должны запомнить, что проживая в многоквартирном доме, такого рода ремонтные работы невозможно выполнить без соответствующих разрешений и взаимодействия с соседями.

Однотрубная схема закрытого типа

Как видно из практики, иногда теплоноситель полностью остывает ещё до поступления в последние регистры отопления, поэтому самые дальние от котла комнаты практически не отапливаются.

Если вам нужна система, позволяющая нормально отапливать все комнаты дома, то от однотрубной схемы придётся отказаться. Они подходят только для маленьких домов, при этом сначала по этой схеме необходимо подключать жилые комнаты, а затем технические помещения. Это связано с постепенным охлаждением теплоносителя.

Какие трубы лучше устанавливать

Практически все пластиковые трубы подходят для ХВС, а вот для ГВС подходят не все, так как они сильно удлиняются в результате нагрева.

 Для ГВС предназначены трубы 1-го и 2-го класса, рассчитанные на теплоноситель, нагретый до 79°С. Систему отопления с батареями и тёплый пол необходимо делать с помощью армированных изделий, в структуре которых предусмотрен антидиффузионный слой (ограждает теплоноситель от насыщения кислородом, который в небольших количествах проникает через структуру полипропилена).

Все эти трубы обозначаются определённой маркировкой.

Для определения диаметра требуется произвести самостоятельно гидравлический расчёт системы, но для домов площадью до 250 м² его не обязательно делать.

Диаметр зависит от общей мощности регистров отопления, при этом нужно учесть, что разные участки трубопровода обслуживают только часть системы, поэтому подача часто меньше диаметра соединений и обратки.

Расчет позволяет узнать:

• расход теплоносителя всего контура отопления в кг/с;
• потери напора в контуре;
• потери напора от котла (насоса) до каждого регистра.

Потери напора равняются произведению удельных потерь на трение в трубе и длины участка. Данные по трению можно найти в справочниках производителя.

Также необходимо учесть местное сопротивление на фитингах, арматуре и оборудовании. Коэффициент указывает производитель для каждого элемента.

Затем складываются сопротивления каждого участков, после чего полученная цифра сравнивается с контрольным показателем.

Как организовать подключение?

Следующим этапом процесса идет выбор типа подключения. Наиболее эффективны следующие способы:

• Боковое одностороннее – подвод соединяется с верхним патрубком, а отвод – на той же стороне батареи, но к нижнему патрубку. Вариант обеспечивает отличную теплоотдачу, но подходит для батарей, состоящих из 12 секций.
• Нижнее – оба направления подсоединяются к нижним патрубкам отопительного прибора с разных сторон. Метод идеален для скрытой прокладки труб.
• Диагональное – подвод осуществляется через верхний патрубок, а отвод – с другой стороны через нижний патрубок. Способ используется для подключения приборов с более чем 12-ю секциями.

Подсоединение радиатора к полипропиленовым трубам

Для правильной установки радиаторов с пропиленовыми трубами отопления придется обзавестись специальным паяльником. Соединение реализуется по двум технологиям:

• В случае, когда радиаторный вентиль пропиленовый, то соединение осуществляется при помощи пайки непосредственно с подводкой. Далее с крана следует открутить металлический концевик «американки» и вкрутить его в радиаторную футорку. Для герметичности применяется лента ФУМ или льняная подмотка. В итоге «американку» снова собирать и затянуть накидную гайку ключом.
• Если радиаторный вентиль из металла, то для соединения с пластиковой подводкой применяют комбинированную муфту разъемного типа с внутренней резьбой. Она аналогична по принципу действия «американке», но накидная гайка приспособлена для пайки. Через соединительный фитинг пластиковую часть муфты припаивают к подводной трубе. После этого муфту нужно разобрать, и металлическую часть с подмоткой навернуть на вентиль. Муфту собрать и затянуть накидную гайку.

Подсоединение батареи к металлической подводке

Многие домовладельцы, начитавшись статей о том, как правильно установить отопительный радиатор, переживают, что при работе с трубами из металла может понадобиться сварочный аппарат и сопутствующие навыки по его использованию. Спешим успокоить – ничего подобного тут не нужно, все делается на резьбовых соединениях. Для этого на только что обрезаном участке подводки нарезают резьбу при помощи клуппа. Технология выполнения процесса выглядит следующим образом:

• Трубы подвода обрезать при помощи болгарки так, чтобы линия среза была четко перпендикулярна осевой линии трубы.
• Очистить конец трубы от коррозии или краски и сделать фаску напильником.
• На резцы клуппа и участок трубы нанести смазку.
• Поставить головку на фаску и отцентрировать ее.
• Используя газовый ключ, проворачивать головку по часовой стрелке.
• Для качественного соединения должен получиться резьбовой участок, равный длинной части сгона.

В итоге на готовую резьбу нужно накрутить контргайку и муфту, и совместив оси шарового крана и подводки, перегнать муфту с подводки на корпус крана. В процессе используется подмотка или лента ФУМ. Далее на резьбу около муфты следует навернуть подмотку и перегнать контргайку. После окончательной фиксации запорного крана или термпературного регулятора, его соединяют с радиаторной футоркой через «американку».

Достоинства отопительных систем на основе полипропиленовых труб

Рассмотрим основные характеристики полипропиленовых трубопроводов, благодаря которым они стремительно вытеснили классические трубы из металла.

1. Экономичность. Благодаря простому технологическому процессу и дешевизне используемого сырья, полипропиленовые изделия существенно дешевле металлических.
2. Простота монтажа. Обладая специализированным инструментом – монтажным паяльником и элементарными навыками его использования, монтаж системы отопления будет нетрудной задачей даже для неподготовленного человека. Всю работу вполне реально осуществить своими руками за пару дней.
3. Длительный срок эксплуатации. Данный показатель обусловлен долговечностью и надежностью такого материала, как полипропилен. Качественная продукция не подвержена химическим воздействиям, агрессивному воздействию среды и температурным деформациям. Конструктивные особенности трубопроводов из полипропилена практически исключают образование отложений и накипи в канале проводника.
4. Отличные шумоизоляционные и теплоизолирующие показатели. Используя полипропиленовые коммуникации в частном доме, можно забыть о таких вещах как шум теплоносителя в коммуникациях, а благодаря низкому коэффициенту теплопроводности о такие изделия невозможно обжечься.
5. Высокий коэффициент пластичности и упругости. Эта характеристика полипропиленовых трубопроводов особенно актуальна в частных домах, где высок риск “разморозки” отопительной системы в сильные холода. Изделия из полипропилена практически исключают повреждение коммуникаций при замерзании теплоносителя, что, тем не менее, не оберегает от выхода из строя радиаторов, используемых для обогрева.

К достоинствам полипропиленовых труб относятся отличные шумоизоляционные и теплоизолирующие показатели Рекомендуем

• Особенности монтажа водопровода из полипропиленовых труб своими руками
• Коллектор отопления своими руками для полипропиленовых труб – схема и особенности монтажа
• Парниковая теплица из полипропиленовых труб – как недорого и быстро сделать своими руками

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Устройство радиатора отопленияДвухтрубная система отопления

Вариант №1. Схема Тихельмана

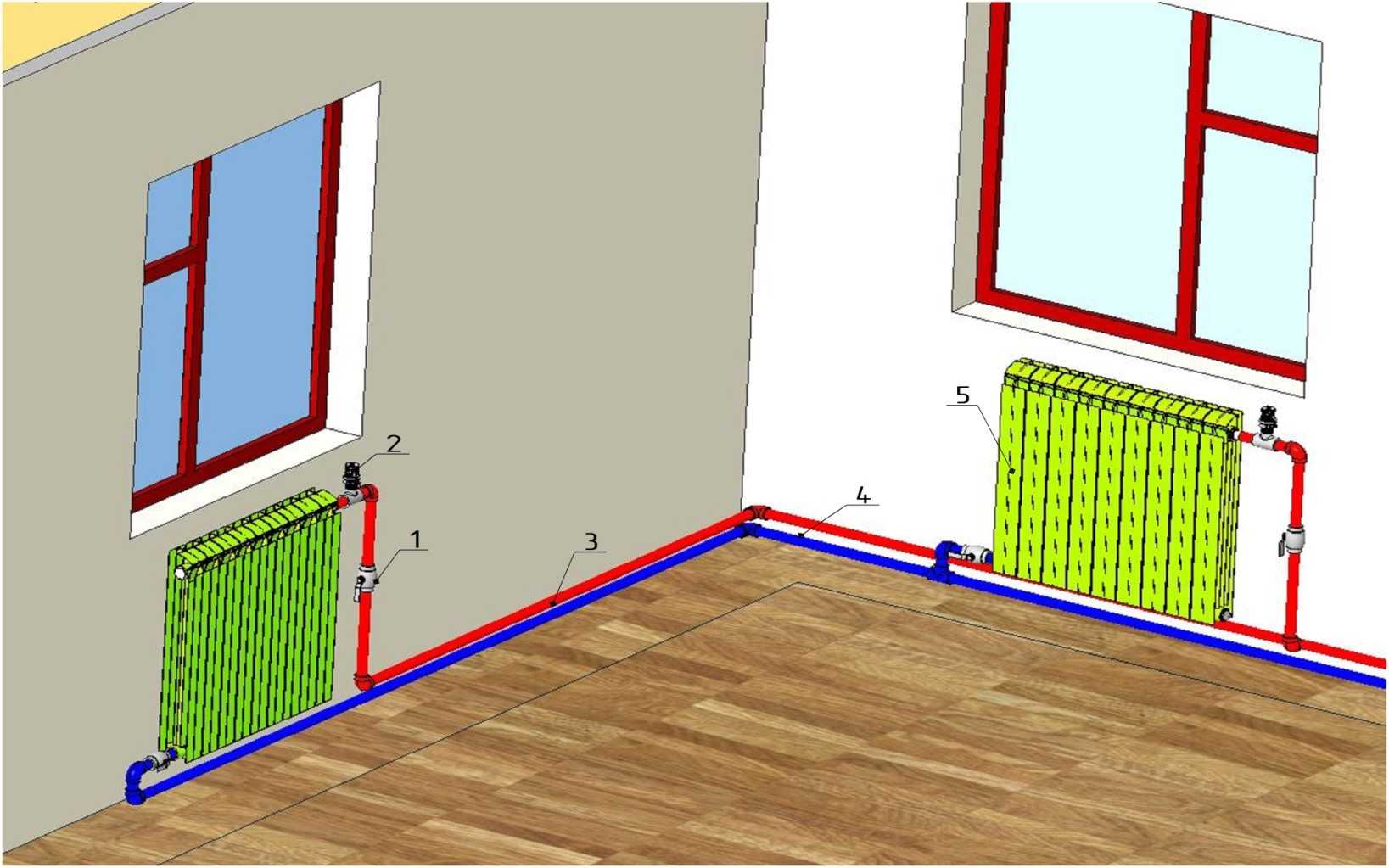

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

Схема ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Процесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Тупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Подключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Два контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Схема петли Тихельмана

В какое время лучше менять систему?

Идеальное время для замены отопления — лето. В системе нет теплоносителя и соседи в многоквартирном доме не будут жаловаться. Есть время подумать, закупить материалы и тщательно и без спешки выполнить работы.

Но если возникла протечка, и ремонт труб отопления в квартире невозможен или неэффективен (невозможно закрыть хомутами множественные проржавевшие места), то деваться некуда — меняем в любое время года.

Чем заменить?

Выбор типов труб для отопления достаточно велик. Ниже приведены их характеристики:

1. сталь (обычная углеродистая). Недорогая, но склонна к коррозии, зарастанию солями кальция, трубы соединяются сваркой — требуется сварочный агрегат и сварщик. Брызги металла при сварке могут подпортить любой ремонт — и не всегда удается полностью закрыть пол и стены в месте сварки металлом,
2. оцинковка. Оцинковка много лет не ржавеет, затем ведет себя, как труба из обычной стали. Недостатки те же,
3. нержавеющая сталь. Не ржавеет и не зарастает. Достаточно сложно сваривать. Хорошо зарекомендовала себя в частных домах, но не слишком уместна в многоквартирных,
4. медь. Долговечные, дорогие, очень сложно собирать — пайку оловом не каждый специалист выполнит,
5. нержавеющая гофротруба. Не ржавеет и не зарастает. Очень гибкая, что уменьшает количество соединений. Легко режется и монтируется. Собирается на фитинги, которые требуют периодического осмотра и обслуживания (замены уплотнений). Хорошо переносит перепад температур и скачки давления. Не выдерживает значительных механических нагрузок. Не самый дешевый материал.
6. полипропиленовые трубы (PPR). Полипропилен легко монтируется и паяется, хорошо гнется, не ржавеет, мало деформируется при нагреве, легко стыкуется с металлом через переходники. Недорогой материал,
7. трубы из поливинилхлорида (ПВХ). Не ржавеют, мало деформируются при нагреве, легко паяются и собираются на фитинги. Недорогой материал,
8. металлопластик. Имеет армирование из алюминиевой ленты, пластик — ПВХ или сшитый полиэтилен. Недорогой и популярный материал. Монтируются на специальные фитинги, хорошо гнутся, не ржавеют. Имеют небольшую толщину и малую механическую прочность — существует опасность повреждения. Выдерживают температуру до 95°С,
9. трубы с измененной молекулярной системой — трубы из сшитого полиэтилена РЕХ. Выдерживают температуру от −110 до +110 °С, рабочая температура — до 95°С, используются для трубопроводов в при работе в условиях отрицательных температур. Очень прочные, хорошо гнутся, не ржавеют, монтируются с помощью фитингов.

В целом для замены стояков отопления в квартирах лучшим вариантом являются пластик и металлопластик, так как ставить дорогую металлическую трубу в отдельно взятой квартире смысла нет, и никто не гарантирует, что в доме имеется заземление инженерных сетей. В загородном доме выбор материала обусловлен личными предпочтениями и финансовыми возможностями.

Поэтапная сборка контура отопления из ПП труб

Разберем подробно сборку полипропиленового контура отопления в соответствие со всеми нормами и правилами. Перед началом монтажа требуется внимательно осмотреть все устанавливаемые элементы. Трубы и фитинги должны быть чистыми и без повреждений.

В помещении должно быть не меньше + 5°С.

Стыкуют между собой пластиковые элементы контура отопления 3-мя видами сварки:

1. Полифузная.
2. Электромуфтовая.
3. Стыковая.

В процессе сборки домашнего контура отопления также используют фитинги с резьбой, которые позволяют устанавливать запорную арматуру из металла.

На пластиковых трубах не нарезают резьбу для соединения. Их сваривают с фитингами специальным электрическим паяльником.

Особенности монтажа

Пластиковые трубы для отопления подгоняются по длине с помощью трубореза или специальных ножниц. Благодаря этому инструменту получается ровный и чистый рез, что позволяет надёжно соединять трубы с фитингами.

 Затягивают этот переходник специальным ленточным ключом, если на нём нет профиля под обычный ключ.

Полипропиленовые трубы традиционно сваривают с фитингами аппаратом полифузной сварки. В комплектацию данного электрооборудования входит набор насадок разных диаметров, которые позволяют паять трубы и фитинги необходимого сечения.

После чего на паяльнике выбирают оптимальную температуру нагрева в пределах 250-270°С. Затем ожидают, когда устройство нагреется. О достижении рабочей температуры говорят погасшие индикаторы нагрева.

Некоторые аппараты комплектуются контактным термометром, позволяющим определять температуру нагрева с точностью до 1°С.

Хватит греть улицу!

Будут меняться в процессе реконструкции отопления радиаторы или нет, но, раз их на какое-то время все равно придется снимать, крайне желательно отсечь отток тепла наружу. Для этого нужно за батареями закрыть стену алюминированными с двух сторон теплоизолирующими матами. Как работает по теплу такая подстилка, можно прочитать в статье об утеплении пола; здесь же достаточно отметить, что в блочной хрущевке с радиаторами в нишах двойные тепловые экраны за радиаторами равносильны обшивке стен 20 мм фанерой.

В альтернативном варианте утепления стены за радиатором используют теплоизоляционный материал (1) и алюминиевую фольгу (2) по-отдельности.

Устанавливается экранирующий мат просто: прорезаем в нем отверстия под крюки подвески батареи, на прилегающую к стене сторону наносим тонкие «колбаски» строительного силикона или монтажного клея «конвертом», надеваем на крюки и прижимаем к стене.

Непременное условие: мат должен быть органическим, из синтетических или натуральных волокон. Использование открытых матов из минваты в жилых помещениях недопустимо – вредно для здоровья.

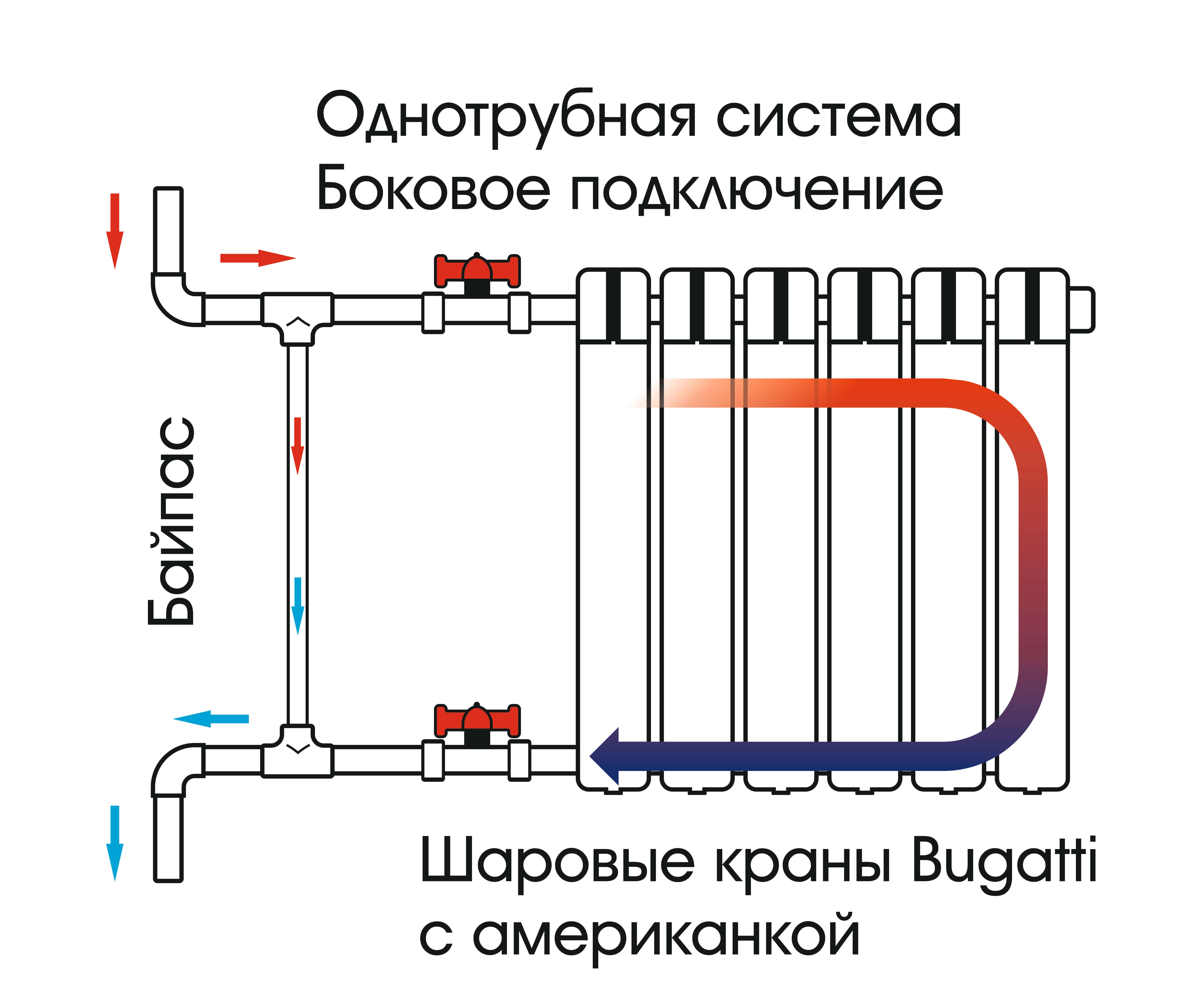

Как подключить радиаторы к однотрубной системе отопления

Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.

Подобная система обладает парой недостатков:

1. Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
2. Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.

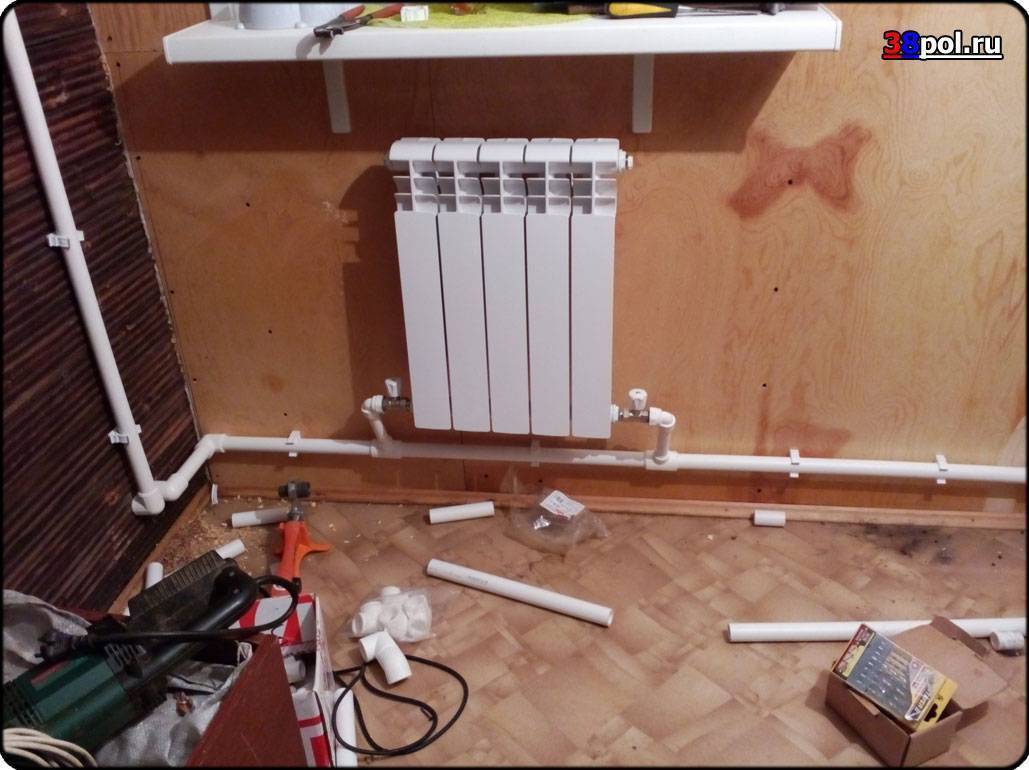

Монтаж труб отопления в квартире своими руками

После сборки системы проводится опрессовка специальным прибором

Чтобы правильно поменять разводку и нагревательные приборы, нужно составить грамотную схему, учитывающую все мелочи и нюансы.

Монтаж следует проводить в следующей последовательности:

1. Нанести разметку на стены, проверить ее соответствие проекту.
2. Сделать отверстия, установить в них крепежи и кронштейны.
3. Собрать радиаторы. Оснастить их заглушками и кранами Маевского.
4. Стены в нишах под батареи очистить от грязи, обработать грунтовкой и оклеить вспененным полиэтиленом с фольгой.
5. Повесить радиаторы на кронштейны. Проверить их правильное положение и горизонтальность.
6. Установить нижнюю часть стояка. Присоединить к нему тройник или крестовину в зависимости от схемы разводки.
7. Установить вентиль для отключения подачи воды.
8. Припаять к крестовине еще один фрагмент стояка. Закрепить на его конце еще один фитинг для подающей трубы.
9. Начиная от стояка, вести горизонтальные линии, соединяя звенья муфтами.
10. Собрать подводки к радиатору, к их концам приварить фитинги с накидными гайками. Состыковать обвязку с батареями.

На заключительном этапе проводится опрессовка. Целью этого мероприятия является выявление дефектов сборки.

Демонтаж старых труб

Перед демонтажем старых труб из контура сливается вода

Менять систему отопления лучше в теплое время года, когда она не востребована. Работу лучше начинать весной, чтобы успеть ее закончить к наступлению холодов. Начальным этапом является демонтаж старых труб.

Данная процедура выполняется в такой последовательности:

1. Слить воду, убедиться, что контур полностью пустой.
2. Перекрыть подачу, чтобы не допустить случайного затопления из-за стороннего вмешательства.
3. Отсоединить радиаторы от подачи и обратки. Если резьба не поддается, срезать батареи, а стык замочить в растворителе.
4. Установить подпорки или подвесы, чтобы отпиленные секции не падали на пол.
5. Закрыть полы и стены картоном, листами шифера или жести для защиты от искр. Элементы интерьера накрыть целлофановой пленкой.
6. Провести разметку на обвязке. Следует заранее предусмотреть порядок использования старых труб. Исходя из планов следует проводить демонтаж.
7. Начиная от мест подвода к батарее отрезать фрагменты труб, следуя нанесенной разметке.
8. Сначала снизу, а затем сверху перепилить стояк.

По окончании работы нужно расчистить и укрепить гильзами оставшиеся отверстия, вынести из помещения лишнее имущество.

Водяная система отопления дома

То, что многие владельцы собственных домов выбирают водяное отопление вполне объяснимо: оно обладает простотой эксплуатации и повышенной надежностью. Конструкционное решение предполагает наличие замкнутого контура, состоящего из теплоагрегата, трубопровода и радиаторов. Используемое для нагрева теплоносителя топливо может быть самым разным – газ, уголь, электричество, дрова и т.д. По мнению специалистов, наиболее выгодно газовое теплоснабжение.

Все виды разводки систем отопления для частных домов и квартир бывают однотрубными или двухтрубными (детальнее: «Однотрубная и двухтрубная система отопления — делаем правильный выбор»).

Выбираем оборудование для отопления частного дома

В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.

На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.

Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.

Алюминиевые батареи

Эти радиаторы являются самыми легкими. Выглядят они красиво и легко «вписываются» в практически любой интерьер.

Алюминиевые батареи имеют следующие преимущества:

• Обладают хорошей теплоотдачей.
• Мало весят.
• Имеют низкую инерционность.
• При сливе теплоносителя не корродируют, а покрываются оксидной пленкой.

Пример установки алюминиевых батарей

Есть у них и недостатки, причем – достаточно существенные. Например, они куда более требовательны к теплоносителю: если это, например, вода, то ее pH должен быть порядка 7-8. Подключение к радиатору нужно выполнять либо при помощи алюминиевых труб, либо –металлопластиковых. Подключение при помощи труб из другого металла приводит к коррозии и даже разрушению самих секций радиатора. К повреждению секций приводит и отсутствие воздухоотводчика.

Слабым местом алюминиевых радиаторов являются резьбовые соединения, которые в случае гидроудара страдают в первую очередь.

Алюминиевые радиаторы подвержены так называемому «завоздушиванию» — воздух образуется в результате протекающих в радиаторе химических процессов, и его нужно время от времени стравливать.

Кроме того, установка батарей отопления из алюминия требует большей аккуратности, это лучше доверить профессионалам.

Сегодня можно приобрести две разновидности радиаторов из алюминия:

• Стандартный (европейский).
• Усиленный (выдерживает до 12 атмосфер).

Боковое подключение батарей отопления

В случае бокового подключения радиаторов входной и выпускной трубы происходит с одной стороны. Чаще всего, через точку входа в верхней части батареи поступает горячий теплоноситель, а через нижнюю точку подключения выходит отработавший. Но бывают исключения, когда подключение производится наоборот. Предполагается, теплоноситель равномерно протекает во всю длину радиатора, затем опускается вниз и выходит. Но на самом деле это не так, через ближайшие к выходу секции теплоноситель проходит намного быстрее, чем через дальние.

Это связано с длиной пути, если для ближней секции он составляет 8-10 см ширины секции, вертикальный трубопровод и 8-10 см до выхода, то для дальней секции этот путь длиннее в разы. За то время, пока теплоноситель дойдет до дальней секции, а затем вернется обратно, через ближнюю секцию может пройти в два-три раза больший объем. Из-за этого процесс нагревания батареи происходит неравномерно, дальние секции могут быть чуть теплыми, в то время как ближние ко входу и выходу будут горячими.

Так же есть схема бокового подключения радиаторов отопления, только снизу. При такой схеме горячий теплоноситель приходит снизу и по идее равномерно поднимается вверх. Но на деле имеем тоже самое, что и с верхним подключением: первые секции прогреваются отлично. Остальные все меньше и меньше.
