Как устанавливаются водостоки пластиковые для крыши: монтаж своими руками

Конструкция и материалы

В зависимости от выбранного типа водостока, система может состоять из различных дополнительных элементов. Основные детали:

1. Желоба;
2. Воронки;
3. Отводы и заглушки;
4. Крепежные элементы;
5. Муфты.

Фото — конструкция водосточной системы

У каждого из этих деталей есть свое предназначение. Направляющие трубы необходимы для обеспечения отвода воды в определенное место на участке и забора лишней жидкости с кровли. Для желобов используется оцинкованный металл и ПВХ. Воронки дополняют магистральные трубы, они необходимы для создания определенного угла на кровле, при помощи которого максимальное количество жидкости попадет в желоб.

Согласно СНиП для сложной крыши нужно обязательно использовать различные отводы и тройники. Они помогут создать наиболее эффективную методику забора воды с поверхности кровли. Установка всей системы производится при помощи кронштейнов, саморезов и прочих креплений.

Видео: как устанавливать водостоки самостоятельно

Монтаж

Установка водосточной системы предполагает соблюдение норм и рекомендаций от производителя:

• Работы производят при температуре больше 6 градусов во избежание дальнейшей порчи водосточной системы.
• Желоба ставятся под наклоном к ливнеприемнику из расчета 3мм на 1 м, а длинные скаты разбивают на несколько участков устанавливая дополнительные воронки.

• Промежуток между воронками не должен составлять более 23 метров.

Кронштейны

Крюки устанавливаются на лобовую доску с шагом 500 или обрешетку  с шагом мм 600 – 900 мм.

Дополнительные крюки устанавливаются в местах стыковки желобов, а также в начале и конце желоба.

 Учитывая длину ската рассчитываю смещение крайних крюков относительно друг друга, если длина 20м, то смещение равно 6 см.

Перепроверяйте смещение лазерным или водяным уровнем, скат крыши не всегда находится в  уровне.

 Сначала крепятся крайние кронштейны на самом верху и низу, а между ними натягивают леску или шнур, закрепляют воронки, соединительные элементы и углы, после чего размещаются оставшиеся крепления с шагом от 500мм до 900мм, в зависимости от варианта крепления и водосточной системы.

 Обратите внимание на места установки двух кронштейнов:

1. расположение воронки;
2. соединитель желоба;
3. угол.

Держатели желобов по правой и левой стороне от ливнеприемной системы располагаются на расстоянии не больше 5 см.

Желоба

После примерки (учитывая насечки на соединительных элементах и воронках) отпиливаем необходимую длину ножовкой по металлу, желоба монтируем на кронштейны, фиксируя защелками.

Трубы

Трубы крепятся хомутами на промежутке 2 м друг от друга, для объектов с высотой до 10 м., на расстоянии не менее 5 см от стены.

После соединения  колена с раструбом воронки его разворачивают к стене, вставляют второе колено, прикручивают к стене используя верхний кронштейн , затем натягивают леску до нижнего хомута, после чего отмечают и монтируют остальные кронштейны.

Особенности

Нельзя осуществлять монтаж при морозе. В противном случае, трубы потрескаются при процессе нарезки или крепления. Помимо этого, некоторые виды труб нельзя оставлять на солнечной стороне упакованными.

Важно помнить о мусоре и листьях в желобе, которые засоряют водосточную систему. Для ликвидации подобной ситуации нужно поставить систему решетки-листеуловителя.. Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания

Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания.

Для борьбы с проблемой переполнения воды в желобах, подбирайте систему, отталкиваясь от рекомендаций производителя.

Ошибки при монтаже водостоков на крыше

Часто после водосточного монтажа возникают проблемы. Их появление связано со многими факторами, в частности:

1. С неправильным подбором диаметра труб и числа воронок или неправильным проектированием водосточной системы.
2. Желоб. Его ставят в горизонтальном положении без уклона, то в нем копится вода и не дает системе ее отводить, исполняя свою главную роль.
3. Отсутствие системы антиобледенения. Застои воды в результате обильных осадков в некоторых регионах приводит к формированию больших кусков льда в водостоках. Поэтому срок эксплуатации системы составляет не больше 2 лет. Меньше всего подвергается обледенению медный вид водостока, но стоит он дорого.
4. Расстояния от желоба до кровли. Кровля виснет над желобом либо он имеет уклон к стенке. В результате в процессе сильных осадков вода переливается из системы.
5. Креплением трубы к поверхности дома. В результате мокнут стены и фундамент.

Разнообразие и ассортимент доступной продукции

Водостоки «Docke» выполнены на основе высококачественного поливинилхлоридного состава, стойкого к разного рода внешним воздействиям и обладающего длительным периодом продуктивного функционирования в независимости от климатических и эксплуатационных условий.

Надежная и простая конструкция стандартного водостока

Компания предлагает на выбор две вариации водостоков:

1. «Стандарт».
2. «Люкс».

Восток «Стандарт»

Первый вариант более всего подходит для малогабаритных строений и построек. Конструкция таких водостоков характеризуется тщательной реализаций даже наименее значимых деталей, гарантируя эффективный отвод осадков даже в наиболее сильные ливни и снегопады. Такой водосток «Деке» может монтироваться и на больших площадях, для чего предусмотрена дополнительная установка комплектующих, соединение которых выполняется посредством специальных переходников.

Для этой водосточной системы характерны размеры:

• длина желоба – 3 м;
• длина трубы – 3 м;
• сечение трубы – 0,085 м;
• сечение желоба – 0,12 м.

Система «Люкс»

Вариация «Люкс» отличается большим сечением трубы и используется в крупногабаритных постройках с усложненными условиями эксплуатирования. На ее основе возможно построение водосточных систем различных форматов и степеней сложности. Конструкция водостока обладает повышенной прочностью и отлично противостоит внешним воздействиям, прекрасно интегрируясь с уже имеющимися водостоками типа «Стандарт».

Что касается габаритов, то они такие:

• длина желоба – 3 м;
• длина трубы – 3 м;
• сечение трубы – 0,10 м;
• сечение желоба – 0,14 м.

Радует и то разнообразие цветовых решений, которые водосточные системы «Деке» способны предложить потребителю. В серии «Люкс» доступно два оттенка – «Пломбир» и «Шоколад», в то время как «Стандарт» предлагает сразу три цвета – «Гранат», «Пломбир» и «Шоколад».

Больший диаметр для лучшей защиты в люксовом исполнении

Стоит заметить, что в отличие от металлических аналогов, ПВХ-водостоки от «Docke» способны сохранять изначальный внешний вид на протяжении длительного периода без образования на поверхности коррозионных проявлений и потеков ржавчины.

Обогрев водостока

Выполняя отливы для крыши своими руками из пластиковых труб, подумайте о целесообразности обогрева системы. Обогрев позволяет предотвратить обледенение конструкций при изменяющейся температуре в межсезонье или во время оттепели. Лед утяжеляет элементы и увеличивает нагрузку на крепеж, он может стать причиной разрушения водостока, особенно пластикового.

Эффективной защитой от обледенения являются нагревательные кабели, устанавливающиеся при помощи специальных кронштейнов внутри желобов.

• Резистивные нагреватели равномерно нагреваются и прогревают желоба системы.
• Саморегулирующие повышают и поддерживают температуру на отдельных участках. Такие системы более эффективны и экономичны.

Обогрев может выполняться и для водосточных труб.

Монтаж водостока

Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли

Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие)

Пошаговая инструкция, как сделать монтаж ливневой водосточной системы своими руками:

Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм;
Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий;
Рекомендации специалистов по монтажу кронштейнов:
Обязательно нужно соблюдать среднее выбранное расстояние

В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен;
В среднем шаг крюков составляет не более половины метра;
Общий уклон нужно делать постепенно, без резких переходов.

Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения

Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;

В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора;
Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;

Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;

Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;

После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;

Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока;
Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов;
Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.

Советы от профессионалов по монтажу водостока:

1. Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
2. Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
3. Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.

Особенности продукции

«Плюсы»

• Монтаж не представляет сложностей даже для малоопытного человека.
• Небольшой вес составных частей.
• Устойчивость перед агрессивными веществами.
• Хорошее звукопоглощение.
• Длительный срок эксплуатации (при правильном монтаже – не менее 20 лет).
• Простота ухода за системой из пластика.
• Возможность выбора соответствующего цветового оформления.

«Минусы»

• Недостаточная эластичность (для отдельных видов продукции), что при нарушении правил установки может привести к деформации элементов системы.
• Ультрафиолет способствует разрушению некоторых материалов. Интенсивность процесса зависит от вида пластика.
• Он «сочетается» не со всеми кровельными покрытиями. Например, если на крышу предполагается уложить натуральную черепицу, то лучше выбрать водостоки из другого материала.

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

• ножницы по металлу;
• шуруповерт;
• ножовка по металлу или дереву;
• перфоратор (чтобы крепить к стене хомуты);
• уровень;
• ручная или электродрель;
• отвертка;
• рулетка, карандаш;
• резиновый молоток;
• строительные леса;
• маркер, шнур (для отметок);
• стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
5. Внутрь воронки вставляем желоба до полного защелкивания.
6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
9. Ставим заглушку на желоб до щелчка.
10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
11. Закрываем сверху желоба защитной решеткой.
12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
14. Трубы между собой соединяем муфтой с прокладкой.
15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
16. На расстоянии от грунта в 20 см к трубе крепим слив.
17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Инструкция по монтажу водосточной системы

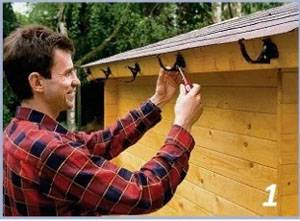

1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.

2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.

3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.

4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

   Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

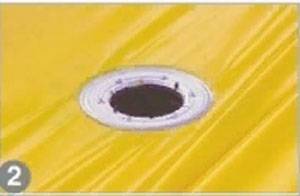

5. Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.

   Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

   По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!

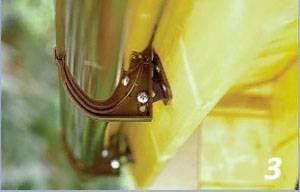

6. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.

7. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
8. Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.

   Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

   Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Монтаж водостоков, когда крыша уже покрыта

Довольно часто возникают ситуации, когда надо установить водосточную систему на кровлю с готовым покрытием. Это может случиться при покупке недостроенного дома с непредусмотренной установкой водостока или при выходе из строя старой системы, а также в других случаях.

Варианты монтажа водосточной системы, когда крыша уже покрыта:

1. Монтаж через кровельный материал. После установки кровельного покрытия под него уже очень сложно поместить кронштейны для монтажа водосточной системы. Для этого понадобится откручивать ряд саморезов, а во время таких работ существует большая вероятность повредить кровлю. Если дом покрыт шифером, то есть вариант: по волне шифера выстругивают деревянные бруски, после чего проводят одновременную фиксацию крюка вместе с бруском непосредственно через материал.

   Можно снять крайний ряд кровли и под него установить кронштейны

2. Крепление к лобовой доске. Самым распространённым способом монтажа является установка крюков на лобовую доску. Это вариант подходит для пластиковых желобов, так как их вес небольшой. Учитывайте, что лобовая доска может не выдержать вес металлического водостока, поэтому в таких случаях её надо дополнительно закрепить.
3. Монтаж на «костыли». Есть ещё один вариант, он используется при отсутствии лобовой доски. В таком случае на стену крепятся «костыли», они могут быть металлическими или деревянными, а уже к ним фиксируют желоба.

   Если нет стропил и лобовой планки, на стену монтируют «костыли», а уже на них фиксируют желоба

4. Монтаж на невидимые кронштейны. Их можно приобрести в магазине. Особенность невидимых кронштейнов в том, что они держат жёлоб не снизу, а сверху. Они могут крепиться как к обрешётке, так и к стропилам.

   Невидимыми такие кронштейны называются потому, что фиксируют жёлоб сверху, а не снизу

5. Установка на кровельный материал. Бывают случаи, когда установить кронштейны можно только на кровельный материал. Хотя такие крепления и имеют высокую стоимость, но позволяют выполнять монтаж крюков даже на гофрированные хрупкие покрытия. Но подобный способ монтажа водостоков подходит только для регионов с небольшим количеством осадков.

   Для фиксации на гофрированные покрытия могут использоваться специальные кронштейны

Надёжность крепления водосточной системы зависит от того, насколько правильно был выполнен монтаж кронштейнов. Водосточная система не должна решать проблему большого количества снега и льда, для этого существуют снегозадержатели и кабельный обогрев.

Комплектация водосточной системы

Установка водосточной системы из разных материалов имеет одну технологию, за исключением некоторых нюансов. Водостоки производят из пластика или металла. У каждого материала есть свои плюсы и минусы, с которыми стоит ознакомиться при выборе конкретного водостока. Металл прочный и надежный, но не подходит для старых домов со слабым фундаментом и стропильной системой. Пластик легкий и бесшумный, но менее долговечный.

Советуем изучить: «Какой водосток выбрать»

В комплекте для установки водостока на крыше своими руками должны присутствовать:

Дополнительно в комплект можно включить решетки-листоуловители, которые препятствуют забиванию желобов листвой и другим мусором.

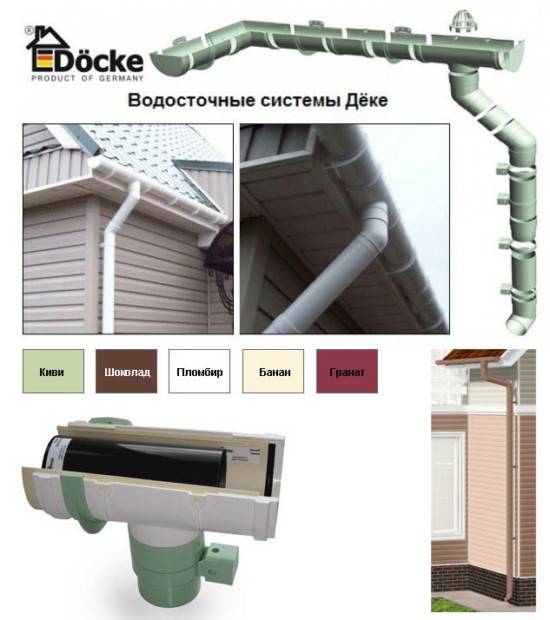

Водосточные системы от Деке

Производство изделий от Деке осуществляется на современном высокотехнологическом оборудовании. Торговая марка Деке сегодня по праву занимает лидирующую позицию на строительном рынке сбыта.

Производство водосточных систем наряду с изготовлением винилового сайдинга является приоритетным направлением в деятельности компании. Вся продукция торговой марки Деке строго соответствует всем европейским  стандартам и требованиям СНиП к водосточным системам.

Компания Деке стала первой торговой маркой, предложившей комплексное решение при обустройстве фасада.

Она реализует строительные материалы, позволяющие сформировать сразу несколько элементов дома, благодаря чему фасад, кровля, водостоки и цоколь могут быть выполнены в едином архитектурном стиле

Немаловажное значение при выборе водосточных систем играет и возможность выполнения их монтажа своими руками

Достоинства

• Отличная устойчивость к механическому воздействию, позволяющая элементам водостоков от Деке выдерживать значительные весовые нагрузки, а также достаточно сильные удары без ущерба для их целостности. Этим кровельным водостокам ни по чем наледь, снег, падение веток и даже град.
• Устойчивость к температурным колебаниям. Среди современных потребителей бытует мнение, что водостоки из ПВХ плохо переносят резкие перепады температуры, однако продукция компании Деке полностью опровергла этот стереотип.
  Ее элементы одинаково стойко переносят как тридцатиградусный мороз, так и сорокаградусную жару. Даже резкая смена температур не способна вызвать деформацию элементов.
• Простой монтаж и возможность установки системы своими руками делает продукцию этого производителя настоящим лидером продаж.

• Высокие несущие способности. Чаще всего разрушение водостоков из ПВХ происходит в зимнее время, когда на них запредельное давление оказывает тяжесть ледяного наста.
  Однако водосточным системам от Деке не страшны ни лед, ни снег, так как они сохраняют нужную степень эластичности даже в лютые морозы, что позволяет им легко переносить запредельные весовые нагрузки.
• Привлекательный внешний вид и широкая цветовая гамма. Каждый из нас при возведении дома мечтает, чтобы он не был похож на все остальные строения. В этом случае придать нотки оригинальности и собственного стиля помогут водостоки от Деке благодаря разнообразной палитре цветов.

Если вы решите произвести монтаж водосточной системы своими руками  от производителя Деке, можно быть на все сто процентом уверенным в положительном исходе, так как доступная инструкция, прилагающаяся к комплекту, позволит разобраться с установкой ее элементов даже тем, кто не обладает специальными строительными навыками.Здесь можно почитать еще:

• Что такое водосточные металлические системы Ruukki
• Установка водосточной системы Bryza своими руками
• Водосток Plastmo для крыши

https://youtube.com/watch?v=LzAw9Sp32yA

Монтаж водосточной системы на плоской крыше своими руками

Все работы по монтажу водосточной системы необходимо начинать с расчётов, и уже на их основании выбирать вид системы водоотведения.

Для того, чтобы выполнить расчёт сечения водоотводных труб, премного желоба и стояка, необходимо знать следующие характеристики:

• Максимальный уровень осадков в месте размещения объекта строительства.
• Эффективную площадь поверхности крыши.

Для различных систем водоотведения существуют уже выполненные расчёты, которыми можно воспользоваться при выборе водосточной системы.

Один из вариантов готовых решений приведен на нижеследующем рисунке.

Рассчитанные поверхности водоотвода при интенсивности осадков 75 мм/ч

Когда расчёт произведен и схема системы составлена, можно рассчитать количество необходимых материалов, после чего приобрести их.

Монтаж внешнего водостока на плоской крыше своими руками

При выборе наружной организованной системы водостока, после приобретения необходимых материалов, работы выполняются в следующей последовательности:

Иллюстрация	Описание действия
	По краю кровли, на поверхности заборки, монтируются кронштейны крепления водоприёмного желоба на расстоянии, соответствующем его длине, но не менее чем через 700 мм.
	Выполняется раскрой желоба в соответствии с размерами и конфигурацией крыши.
	Желоб укладывается на смонтированные кронштейны и фиксируется на них крепёжными элементами, соответствующими материалу используемого желоба и способу его крепления.
	Устанавливаются водосточные трубы и соединяются с выпусками, расположенными на поверхности желоба.
	Устанавливаются фасонные части (заглушки, защитные сетки, выпуски), соответствующие модели используемого желоба и водосточных труб.

Монтаж своими руками внутреннего водостока для плоской крыши

Система внутреннего водостока должна быть предусмотрена проектной документацией строящегося или реконструируемого объекта, т.к. прохождение стояков по строительным конструкциям должно соответствовать требованиям правил прокладки инженерных коммуникаций внутри зданий.

При устройстве системы внутреннего водостока с плоской крыши следует обратить особое внимание на установку воронок, т.к. места их размещения должны соответствовать выходам водоотводных стояков, монтируемых при прокладке инженерных коммуникаций здания

Монтаж водоприёмных воронок на кровельных системах инверсионного типа, когда утеплитель укладывается поверх слоя гидроизоляции, выполняется следующим образом:

Иллюстрация	Описание действия
	В предварительно размеченном месте установки выполняется закрепление воронки к поверхности кровли.
	Монтируется прижимной фланец, обеспечивающий фиксацию слоя пароизоляции.
	Укладывается слой утеплителя и на его поверхности вырезается отверстие (в месте установки воронки).
	Теплоизоляция стыкуется.
	Монтируется разделительный слой и надставной элемент воронки.
	Настилается мембрана, являющаяся наружным слоем покрытия кровли, после чего монтируется оголовок.

Технология крепления к крыше

Подразумевает установку желобов на кронштейны:

• к стропилам;
• на лобовую доску;
• к краю кровельного материала;
• с использованием дополнительных кронштейнов.

Разберем, в каких случаях целесообразно применять разные типы монтажа.

К стропилам

Фиксация водостока к стропилам проводится, когда перекрытие обрешетки кровельным материалом уже выполнено, но допускается и до укладки профлиста, шифера и разного мягкого настила.

Элемент крепежа – кронштейны с длинной ножкой, согнутой под прямым углом.

При застеленной кровле придется оторвать или открутить последний ряд, если это шифер, металлочерепица, чтобы закрепить водоотвод к последнему ряду обрешетки, стропильным ногам. При использовании мягкой черепицы, ондулина достаточно просто приподнять последний ряд, чтобы закрутить кронштейн.

Этот способ применяется в случае, если сечение деревянных стропил от 180*50 мм.

При крепеже кровельный материал должен покрывать водосточные желоба.

На лобовую доску

Лобовая доска монтируется по торцам стропил. Ширина может отличаться.

Крепеж выполняется длинными кронштейнами или крюками из направляющего металлопрофиля и кронштейна.

Выпускаются и специальные длинные планки с пазом. Планку саморезами прикручивают к доске, в пазы входят кронштейны.

К краю кровельного покрытия

Таким способом система водостока проходит вдоль карнизного выступа крыши. Используется, когда для настила был выбран жесткий материал типа профнастила.

Для крепежа кронштейнов (пластиковых или металлических) потребуются специальные струбцины.

Бывают случаи, когда без отверстий в крыше не обойтись. Тогда рекомендуется под металлические зажимы (если они имеются) положить прокладки из резины. Так вероятность повредить крышу будет меньше.

При помощи дополнительного кронштейна

Выполняется монтаж, когда настил кровли завершен. Минимизируется риск повреждения материала. Также дополнительные кронштейны потребуются, если основные кронштейны для крепежа желобов оказались короткими.

Берется длинный кронштейн и просто отгибается до нужной длины, фиксируется саморезом к деревянной обрешетке.

Важно соблюдать нужное расстояние от центра держателя до края свеса. Рекомендуемый показатель – 30–40 мм

Так вода с крыши будет попадать в центр желоба. В противном случае выйдет перелив воды через края.

Рекомендации по эксплуатации водостоков плоских крыш

В процессе эксплуатации зданий и сооружений, оснащённых плоской кровлей, для предотвращения подтопления внутренних помещений необходимо выполнять ряд мероприятий, обеспечивающих недопущение подобных явлений.

Вот что следует делать в этих целях:

• выполнять очистку водоприёмных воронок от листвы и прочих посторонних предметов;
• проверять герметичность стыков конструктивных элементов и, в случае их разгерметизации, восстанавливать её (менять уплотнительные резинки и манжеты, использовать герметик);
• при наличии финансовой возможности создать систему электрического подогрева (греющий кабель), обеспечивающую отсутствие снега и льда в местах стока воды (воронки, желоба и т.д.).

Выполнение данных мероприятий позволит избежать негативных явлений, вызываемых проникновением воды к строительным конструкциям и на поверхность земли вблизи фасада здания.

Использование греющего кабеля позволит избежать ледяных пробок в водоотводной системе кровли
