Оптимальная высота ступеней лестницы: ГОСТ для 6 видов

Основные параметры лестниц

Характеристики конструкции зависят от условий эксплуатации, согласно которым проводится выбор материала. Для строительства маршей может использоваться металл, древесина или железобетон. Практикуется использование нескольких материалов, чтобы сооружения были легче, практичнее и привлекательнее.

Параметры лестницы по ГОСТу следующие:

  • крутизна – 30º-45º;
  • ширина – 80-200 см;
  • протяженность пролета – до 300 см;
  • количество ступеней на марше – 9-18;
  • глубина одного элемента – 20-50 см;
  • высота ступеней – 10-20 см;
  • высота перил – не менее 80 см;
  • расчетная прочность – от 500 кг.

К изделиям предъявляются следующие требования:

  • прочность;
  • удобство;
  • долговечность;
  • безопасность;
  • устойчивость к сырости.

Рекомендуется регулярно обрабатывать пористые материалы специальными пропитками, а металл покрывать средствами от коррозии.

Размер ступеней лестницы по ГОСТ

При планировании строительства данных устройств необходимо учитывать, что марши должны быть одинаково безопасными для спуска и подъема, в том числе с грузом, закрывающим обзор.

Согласно требованиям ГОСТ установлены такие нормы для ступеней:

  • глубина в прямой лестнице – не менее 25 см;
  • глубина в винтовой лестнице – не менее 18 см в середине;
  • высота подступенка – до 22 см;
  • допустимая крутизна – до 45°;
  • количество в одном марше – 3-18 шт.

Запрещается установка таких элементов:

  • маршей с четным количеством ступеней;
  • разных по размерам;
  • угловых конструкций;
  • фанерных деталей.

Несущая поверхность площадок и пролетов должна быть ровной и не скользкой. При необходимости на нее укладываются коврики или проводится обработка для создания шершавого основания.

Раскладные компактные модели

Еще более компактный лифт можно подготовить для чердаков и этажей. Для таких помещений обычно используют откидные лестницы, суть их в том, что при необходимости конструкция спускается сверху, а отдельные ее секции соединяются между собой. В результате у вас получится нечто среднее между боковой лестницей и беговой лестницей.

По мере увеличения уклона движение осуществляется исключительно перед ступенями. Это позволяет уменьшить их как по ширине, так и по длине конструкции. Оптимальные размеры — соответственно 15 см и 60 см, без поручней.

на втором этаже складную конструкцию важно оборудовать таким образом, чтобы ее можно было закрепить на крышке люка, не препятствуя смене положения. Следовательно, площадь люка должна быть не менее 1 квадратного метра с пристройкой в ​​сторону проема

Складные модели чаще всего используют для подъема на чердак или чердак

Важность эргономических критериев расчёта

Очень важно правильно рассчитать ширину проступи. Она должна позволять взрослому человеку поставить полностью ногу на ступеньку

По стандартам эти параметры колеблется от 20 до 32 см.

Некоторые проектировщики утверждают, что оптимальными размерами являются подступок в 15 см, а ширина ступени – 30. Когда застройщик делает большую ширину, человек, поднимаясь, просто сбивается с шага, так как не хватает ширины поступи.

Если лестница не может иметь общепринятые стандарты наклона и должна быть менее 23 градусов, то лучшим вариантом станет установка пандуса. Если угол более 45 градусов, то лучше использовать приставные конструкции.

Этапы выполнения работ по монтажу лестничных проёмов, особенности:

  1. Определение вместе с проектировщиком места, где будет находиться будущая лестница.
  2. Выбирается определённый вид и тип лестницы, учитывая её высоту, ширину, количество ступеней в пролёте, материал, дизайнерское оформление. Размер конструкции должен быть просчитан до мелочей.
  3. Монтаж лестницы. Эти работы можно выполнять и самостоятельно, но лучшим вариантом будет пригласить опытного специалиста, чтобы избежать ошибок.
  4. Далее, определения необходимости наличия поручней. В общественных местах лестницы, по требованиям ГОСТа, не могут эксплуатироваться без перил.
  5. Определяется вид крепления конструкции к несущей стене. Необходимо предусмотреть дополнительные упоры, чтобы лестница была основательно закреплена и не двигалась.
  6. Завершающий монтаж всех декоративных элементов.

Существуют определённые требования к конструкциям, которые устанавливаются в частных домах. Здесь проследить полное выполнение и соблюдение требований ГОСТ и СНиП невозможно, так как порой сам хозяин занимается установкой и изготовлением лестницы. Поэтому только осознанное понимание, что этот участок может быть травмоопасным и нести угрозу для жизни домочадцев, должен заставить соблюдать перечисленные нормы:

если нет возможности выделить большое количество места для лестницы, то рекомендуется использовать винтовую, её размер гораздо меньше

Она является практичной и надёжной;
обязательно устанавливайте перила и ограждения, они помогут избежать падения со второго этажа, особенно если в доме живут маленькие дети;
придерживайтесь стандартов ГОСТа, если конструкция имеет такие показатели;
не забывайте устанавливать освещение на этом участке в доме, оно очень важно в ночное время.

Требования государственного стандарта

Итак, что же конкретно содержится в основном документе, регламентирующем производство лестниц-стремянок ГОСТ-24258-88:

  • Стремянки необходимо выпускать в соответствии с климатическим условиями, то есть они должны переносить использование при температуре до минус 40˚.
  • Стремянки в разобранном виде должны упаковываться с обеспечением сохранности всех частей и узлов. Упаковка должна позволять складирование и разгрузку с помощью погрузочных устройств.
  • Изготовитель обязан обеспечить надежность изделий с гарантийным сроком не менее года эксплуатации.
  • Стремянки деревянные не могут быть выше пяти метров, при этом угол подъема – не должен превышать 60˚.

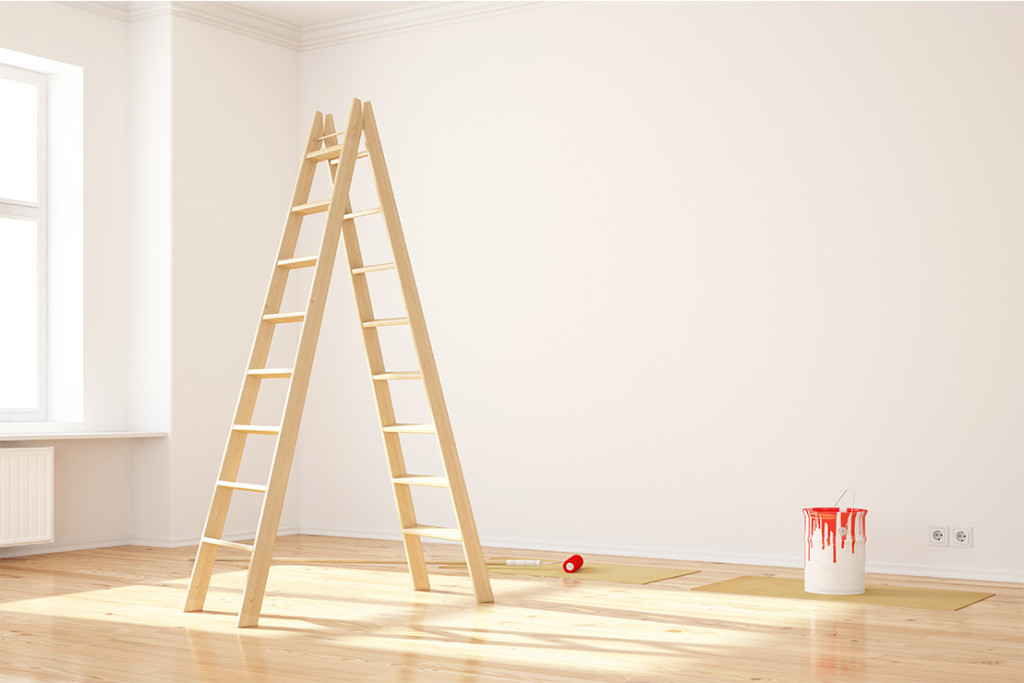

Высота деревянной стремянки должна быть не более пяти метров

Стяжки должны быть расположены с интервалом не больше двух метров.

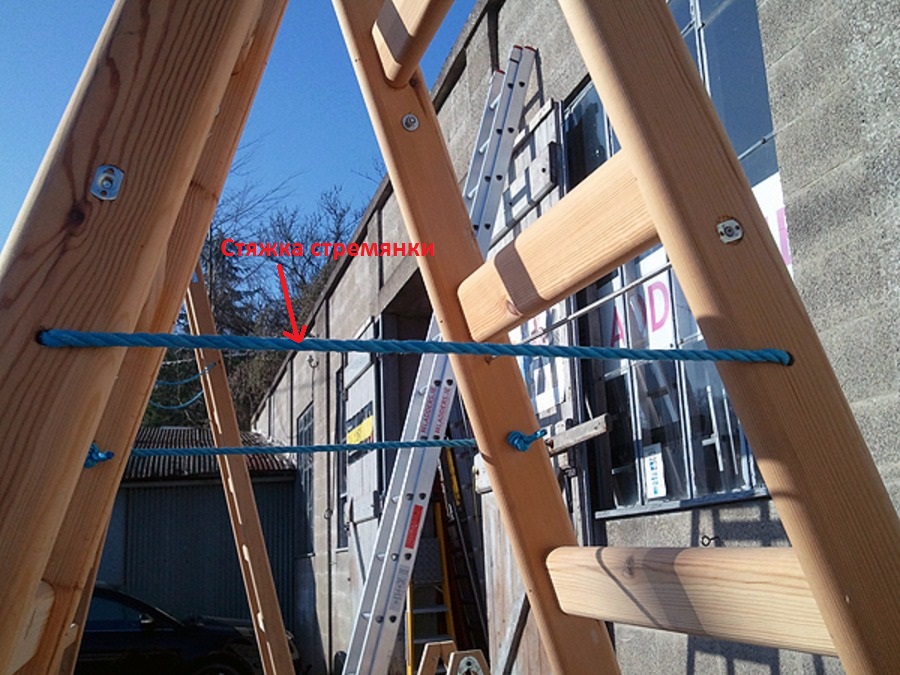

Стяжка стремянки

Опоры на стойках конструкции необходимо оборудовать специализированными башмаками, которые смогут обеспечить устойчивость на различных поверхностях.

Чтобы ножки стремянки не скользили, их следует оборудовать башмачками

Интервал между ступенями лестниц необходимо выдерживать 0,31 до 0,35 м, высота первой ступени от поверхности не должна превышать 0,41 м.

1. Интервал между ступенями стремянки

Покрытие лестниц должно осуществляться антикоррозийным грунтом в один слой ГФ-022 по ГОСТ 25129-88 размером не менее 14,9 мкм и одним эмалевым слоем ПФ-132 по ГОСТ 926-88. Металлические стремянки, используемые при морозе -40-66 градусов Цельсия должны покрываться грунтом ГФ-016 по ОСТ 6-11-1438-79.

Металлические стремянки следует покрывать антикоррозийной грунтовкой и эмалевой краской

Распространенные ошибки

Самый главный недочет состоит в том, что некоторые домашние умельцы, решившись на самостоятельное возведение лестницы, игнорируют правила и стандарты ГОСТ и СНиП, которые являются обязательными к ознакомлению. Эти документы предоставляют базовые правила для расчетов, кроме того, сконструировав конструкцию в соответствии с нормативными требованиями, можно не переживать о безопасности.

Вместо этого нужно подкорректировать проект, изменив и доработав отдельные детали. Но лучше создать новый проект, проведя все расчеты заново или несколько изменив конфигурацию лестницы.

Как было отмечено выше, высота ступени не должна превышать 19 см, однако многие мастера-самоучки игнорируют это требование, делая ступени слишком высокими. Это затрудняет передвижение и делает его некомфортным, особенно для маленьких детей и пожилых людей. Для них подобная конфигурация может оказаться достаточно опасной и привести к несчастным случаям.

Другим упущением является строительство ступеней разного размера. Причиной этого является просчет при составлении чертежа и вычислении основных размеров лестничных элементов. Нужно отказаться от экспериментов на этой стадии, и в результате лестница будет комфортной в использовании и прослужит долгие годы.

Высота ступеньки по ГОСТу — или какой смысл в нормативах

Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.

Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?

Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.

Формула идеальной лестницы

Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.

При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:

  • h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной,
  • b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.

Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.

Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).

Нормативные требования к проектированию и устройству лестниц

Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.

Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.

Общие требования

К ним относятся следующие пункты:

  • Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
  • Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
  • По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.
  • Каждый пролет должен иметь не менее 3 и не более 17 ступеней.
  • Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.

Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.

  • На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
  • Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.

Требования к ступеням

Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.

Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.

Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться

  • Оптимальная высота ступени по стандартам – 15-20 см.
  • У забежных ступеней узкая сторона должна быть не менее 10 см.
  • Выступ (навес) ступени не должен быть более 3 см.
  • Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
  • Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.

Заключение

Высота ступеньки по ГОСТу – или какой смысл в нормативах Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы.

Высота ступеньки по ГОСТу — или какой смысл в нормативах

Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.

Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?

Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.

Формула идеальной лестницы

Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.

При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:

  • h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной,
  • b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.

Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.

Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).

Нормативные требования к проектированию и устройству лестниц

Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.

Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.

Общие требования

К ним относятся следующие пункты:

  • Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
  • Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
  • По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.
  • Каждый пролет должен иметь не менее 3 и не более 17 ступеней.
  • Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.

Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.

  • На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
  • Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.

Требования к ступеням

Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.

Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.

Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться

  • Оптимальная высота ступени по стандартам – 15-20 см.
  • У забежных ступеней узкая сторона должна быть не менее 10 см.
  • Выступ (навес) ступени не должен быть более 3 см.
  • Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
  • Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.

Заключение

Высота ступеньки по ГОСТу – или какой смысл в нормативах Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы.

Проектирование и методы расчета

Для удобного и комфортного передвижения по лестнице, рассчитывая габариты ступени, за основу берется средняя величина человеческого шага, равная 60 – 65 см. Глубина проступи (ГП) и высота подступени (ВП) вычисляется по следующей формуле:

ГП+2*ВП=60 – 65см или ГП+ВП=43 – 47см

Эту формулу изобрел французский инженер и архитектор Блондель в XVIII веке, но ее успешно используют и в данный момент. Это подтверждает действенность алгоритма, проверенную годами. Среди опытных строительных инженеров ее называют формулой идеальной лестницы. На основании этого расчета вывели еще две формулы:

  • удобной лестницы: ГП-ВП=12
  • безопасной лестницы: ГП+ВП=45

Идеальными считаются ступеньки, у которых ГП вдвое больше ВП, например глубина ступени равна 30см, а ее высота 15см. Но в некоторых конструкциях соответствовать идеалу просто невозможно, да и не всякий материал это позволяет, поэтому стандарты определяют допустимые минимальный и максимальный размер. Если габариты укладываются в этот диапазон, значит, конструкция соответствует стандартам.

Вернемся к приведенному выше примеру, где количество ступеней 17, высота подступенка 18см, значит глубина проступи «безопасной лестницы» = 45-18= 27(см), а удобной = 30см. Проступь, рассчитанная любым способом, будет соответствовать нормам и стандартам.

При проектировании лестницы нужно учитывать угол наклона. Нормы допускают устанавливать лестницы под углами от 26 до 40градусов, однако, самыми оптимальными и удобными наклонами считаются 25-35 градусов

Этому нюансу следует обязательно уделить внимание, чтобы подъем по лестнице не превратился в покорение Эвереста

Основные параметры лестничного марша

При проектировании лестничных конструкций инженеры применяют требования следующих стандартов:

  • ГОСТ 23120-78 — требования к маршевым трапам;
  • ГОСТ 25772-83 — требования к ограждающим элементам;
  • ГОСТ 24258-88 — нормы для средств подмащивания;
  • ГОСТ 8556-72 — технические условия для пожарных лестниц;
  • ГОСТ 21.101-97 — перечень требований к проекту;
  • ГОСТ Р53254-2009 — технические условия для наружных конструкций;
  • ГОСТ 8717.1-84 — нормы размеров элементов лестниц;
  • ГОСТ 8717.0-84 — технические параметры разработки изделий.

Помимо ГОСТ применяются СНиП, в которых изложены методические рекомендации и факторы, которые необходимо учесть при расчете, проектировании и конструировании лестничных конструкций в домах, общественных зданиях и производственных сооружениях. Нормативные документы предъявляют требования к следующим основным элементам:

высоте ступеней;

Высота ступени лестницы

углу наклона конструкции;

Угол наклона лестницы

ширине марша.

Ширина марша

Стандартная высота проступи согласно нормативным стандартам 120-250 мм.Для подъема на кровлю и спуска в подвал допустимая максимальная высота — 250 мм.В жилых домах изделия проектируются по значениям высоты подступенка 170-220 мм.Для уличных конструкций в общественных зданиях применяются нормы 150-170 мм.

Отделка лестничных ступеней и маршей

Иногда готовая конструкция нуждается в чистовой отделке или ее просто хочется облагородить. Для этих целей сегодня существует множество самых разнообразных материалов. Перед тем, как приступить к работе, необходимо определить:

  • Конфигурационные особенности лестницы
  • Категорию пользователей, интерьер и дизайнерский стиль помещения
  • Пожелания жильцов: звукоизоляция, освещение, предпочитаемый вид уборки и т.д.

Рассмотрим в подробностях каждый из самых распространенных вариантов отделки:

  • Плитка, камень или керамогранит идеально подходят для прямых ступеней, но при отделке скажем, винтовой лестницы придется выполнять подрезку на месте, что приведет к перерасходу недешевого материала. Сегодня в продаже имеются готовые клинкерные и керамогранитные ступени с антискользящим покрытием и готовыми плинтусами в комплекте. Главная задача – правильно подобрать набор с учетом всех особенностей конкретной лестницы, и тогда выполнить отделку будет весьма просто. Минус: ходьба по такой лестнице босиком может привести к простудным заболеваниям, а на каблуках – разбудит всех обитателей дома.
  • Линолеум, ламинат и резиновые коврики – отличное решение. Обычно этими материалами отделывают только проступь, они не прихотливы в плане ухода и уборки, но могут быть весьма скользкими.
  • Ковролин и другие ковровые покрытия будут правильным выбором для домов, где проживают маленькие дети и пожилые люди. Этот материал способен сгладить ушибы при падении, обладает отличной шумоизоляцией, не является скользким и выглядит довольно презентабельно. Лестничное ковровое покрытие легко расстелить и закрепить собственноручно, причем на любой конструкции. В местах изгибов и поворотов покрытие присборивается в складки, которые скрепляются обычными скобами.

Не стоит забывать, что правильно подобранная отделка способна не только украсить лестницу и сделать ее более комфортной и уютной, но и защитить конструкцию и увеличить срок ее службы.

На что нужно обратить внимание при проектировке лестницы

Все проектировочные работы необходимо выполнять только квалифицированным специалистам, которые знакомы со всеми требования ГОСТа и СНиП. Обязательно проектировщик учтёт пожелание заказчика. Основными критериями в выборе формы конструкции, количестве ступеней и материале для изготовления, будут тип движения, предполагаемая максимальная нагрузка на конструкцию, возможные дизайнерские решения

Кроме того, важно предусмотреть:

  • обязательно учитывается максимальное количество пространства, которое можно задействовать под лестницу, от этого будут зависеть форма конструкции и опоры для неё;
  • если планируется установка лестницы в уже построенное здание, то вариантов лестниц будет не так уж и много. Оптимальным вариантом считается одновременная постройка лестницы и здания;
  • конструкторским бюро обязательно рассматриваются все вопросы, связанные с безопасным передвижением по лестнице. Выбирается оптимальная высота ступеней. В редких случаях специалисты отходят от общепринятых норм. Как показывает практика, чаще всего травмы наступает на лестничных проёмах, где имеются нестандартные размеры ступеней;
  • обязательно детально рассматривается вопрос конструирования поручней и перил учитывается максимальный вес, который может на них приходиться. Стандартными критериями считаются 100 килограмм. Это позволяет среднестатистическому человеку облокотиться или упереться в поручень и не проломить всю конструкцию;
  • лестничный проём должен иметь зазор между потолком и лестницей в 2 метра;
  • не последним фактором в проектировке лестницы является материал, из которого сделаны ступени. Если в зимнее время они будут скользить, то придётся укладывать ковролин, чтобы избежать падения.

ГОСТ для стремянок

Для безопасной эксплуатации параметры стремянки должны соответствовать нормативам ГОСТ

Лестницы-стремянки пользуются большой популярностью и имеются почти в каждом доме

Но, при покупке мало кто уделяет внимание техническим характеристикам подобных товаров, и совершенно напрасно, ведь качество изготовления стремянок, напрямую влияет на безопасность, не говоря уже про долговечность и надежность. Производители лестниц-стремянок обязаны соблюдать ГОСТ, регламентирующий технические характеристики, чтобы потребитель получил качественные изделия

Параметры, которым должны соответствовать деревянные и металлические стремянки, изложены в государственном стандарте 24258-88. Кроме того, при изготовлении все изделия обязательно должны проверяться отделом технического контроля и проходить испытания. При этом должны быть тщательно проверены размеры, сочленения и стыковочные узлы, качественность окраски и антикоррозийного (для металлических стремянок) покрытия, присутствие маркировки. В комплект, кроме самой лестницы, должен входить паспорт и инструкция по эксплуатации.

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм

(СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
