Как выбрать вытяжной вентилятор в ванную комнату

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе и для ванной комнаты. Они отличаются не только размером и внешним видом. При выборе и покупке необходимо учитывать множество характеристик.

Вентиляторы для ванных комнат могут быть поверхностными или канальными, с полной передней панелью или решеткой, различных цветов и дизайна

Первое, что определяет схему подключения вытяжки в ванной комнате, – это способ ее активации.

В зависимости от модели доступны следующие опции:

  1. Включение на корпусе вентилятора с помощью кнопки или струны – их проще всего подключить, но каждый раз тянуться к потолку не совсем удобно.
  2. Подключите его к отдельному выключателю или параллельно с освещением. Сам вентилятор также имеет только 2 провода, но возможные схемы подключения более сложны и разнообразны. В том числе с внешним таймером или гигрометром, датчиком движения или открывателем двери.
  3. Управление с помощью встроенного таймера или гигрометра. Эти модели подключаются трехжильным кабелем.
  4. Дистанционное управление с помощью пульта дистанционного управления. Эти модели сочетают в себе простоту подключения первого варианта с максимальным удобством использования, но они и стоят дороже.

Кроме того, не каждый вытяжной вентилятор подходит для ванной комнаты. Дело в том, что это электрооборудование и для работы в условиях повышенной влажности степень защиты должна быть не менее IP45, что подтверждается документами.

Однако каждая цифра обозначения должна рассматриваться отдельно, например, степень защиты IP62 не подходит, поскольку вторая цифра, которая должна быть не менее 5, указывает на устойчивость к влаге.

На практике защита реализуется в виде изолированных соединительных контактов, скрытой или влагостойкой платы управления и герметичного корпуса двигателя.

Даже вентиляторы с высокой степенью защиты от влаги не следует располагать так, чтобы они подвергались воздействию воды.

Вам также следует определиться с типом конструкции устройства. Осевые модели дешевле, но более шумные, поскольку воздух проходит непосредственно через них. Центробежные вентиляторы создают вихревые потоки, которые гонят воздух по кругу – это гораздо более тихое решение. Кроме того, для частного дома можно выбрать тот, который устанавливается внутри вентиляционного канала, а не на выходе из него.

Другим важнейшим параметром является производительность и мощность вентилятора. Для этого объем помещения необходимо умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра является минимально необходимой кратностью воздухообмена в час.

Слишком слабый вентилятор не будет выполнять свою работу должным образом и будет вынужден оставаться включенным в течение длительного времени. Слишком сильный вентилятор не только создаст сильные сквозняки, но и может вызвать обратное поступление воздуха из общей вентиляционной шахты вместе с запахами соседей.

Также следует обратить внимание на диаметр вентилятора. Если он не подходит по диаметру к существующему вентиляционному отверстию, для установки потребуется дополнительная труба и пена или перфоратор, а также гораздо больше усилий. Уровень шума оборудования оказывает значительное влияние на комфорт его использования

Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше

Уровень шума оборудования оказывает значительное влияние на комфорт его использования. Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше.

Обратный клапан защищает вас от запахов и влаги из соседской ванной комнаты, когда вентилятор выключен. Он также частично защищает устройство от попадания пыли в стекло.

Помимо этих характеристик, обратите внимание на то, есть ли у вентилятора обратный клапан, функция воздушного потока, переключатель режимов, индикатор температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда с подсветкой

Какой выбрать

Перед приобретением конкретной модели электровентилятора покупателю стоит ознакомиться с классификацией оборудования для ванной комнаты.

В зависимости от технического устройства вытяжные вентиляторы бывают:

  1. Осевые. Данный аппарат имеет двигатель с внешним ротором. На оси электродвигателя располагается рабочее колесо с лопастями. Для улучшения аэродинамических свойств на входе в вентилятор устанавливается коллектор. Такие приборы подходят для ванной комнаты, характеризуются средней производительностью и небольшой мощностью.

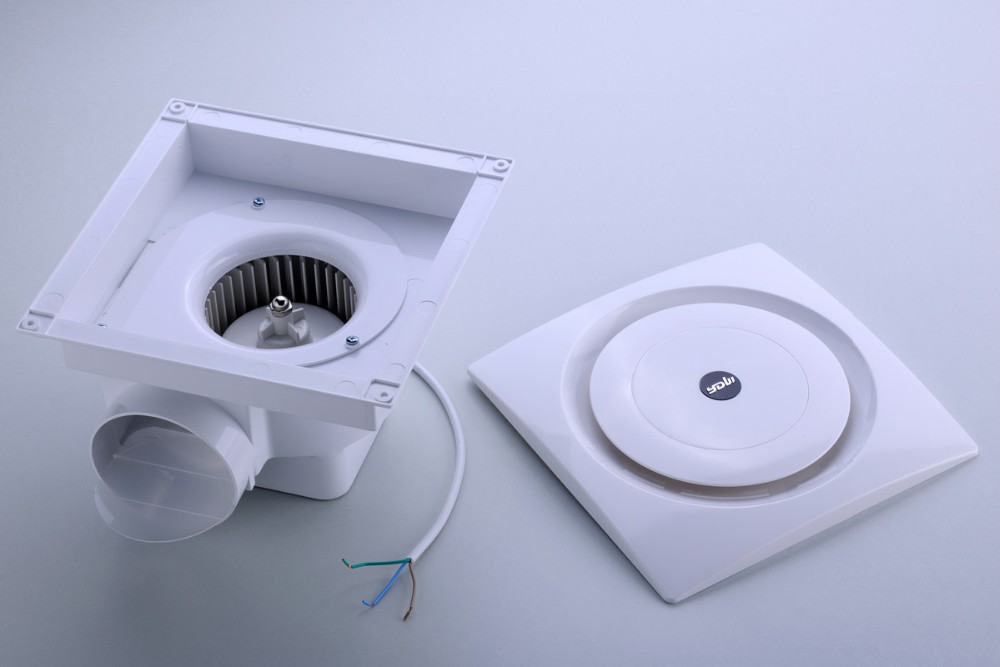

  2. Радиальные (центробежные). Отличаются присутствием специального кольца, на котором закреплены лопасти. Воздух у таких устройств засасывается спереди, а выходит сбоку, под углом в 90°. Эти вентиляторы используются для больших помещений объемом более 12 кубов и с расстоянием от точки входа до вентиляционного канала от 2 метров.

В зависимости от способа установки вытяжные устройства подразделяются на следующие категории:

  • настенные;
  • потолочные;
  • настенно-потолочные;
  • канальные (модификация, которая устанавливается в разрыв вентиляционного канала для обслуживания нескольких помещений).

Критерии выбора

Вытяжной вентилятор, как и любой бытовой прибор, следует выбирать, руководствуясь его техническими характеристиками. Корпус данных устройств обычно производится из пластика с минимальными влагозащитными функциями. Форма и вид решетки могут отличаться в зависимости от дизайна. Рассмотрим технические характеристики, которые влияют на выбор потолочного вентилятора:

Производительность. Основной критерий, от которого зависит эффективность воздухообмена в помещении

Важно помнить, что выбор осуществляется исходя из площади ванной комнаты и кратности обмена воздуха, прописанной в санитарных нормах. Для санузлов она колеблется от 6 до 8 объемов в час в зависимости от количества человек, проживающих в квартире. Пример

Площадь ванны – 2,2*2,5*2,7 м, при умножении данных показателей 14,85 м3 (15 м при округлении). Для семьи из 4-х человек кратность будет составлять 8. Таким образом, 15×8=120 куб/час – эффективный вентилятор должен иметь производительность воздухообмена не ниже этого показателя

Пример. Площадь ванны – 2,2*2,5*2,7 м, при умножении данных показателей 14,85 м3 (15 м при округлении). Для семьи из 4-х человек кратность будет составлять 8. Таким образом, 15×8=120 куб/час – эффективный вентилятор должен иметь производительность воздухообмена не ниже этого показателя.

Уровень шума

Еще одна характеристика, на которую следует обратить внимание при выборе вентилятора. Ориентироваться стоит на время работы прибора – если аппарат будет включен только днем, то шум может оставаться в пределах 30-35 дБ. Для круглосуточной потолочной вытяжки лучше искать радиальные модели на 20-25 дБ, поскольку осевые приборы издают более громкие звуки за счет вибрации мотора

Для круглосуточной потолочной вытяжки лучше искать радиальные модели на 20-25 дБ, поскольку осевые приборы издают более громкие звуки за счет вибрации мотора.

Шуметь также может и металлический воздуховод при движении по нему воздуха, поэтому при обустройстве системы вентиляции специалисты рекомендуют использовать пластик или звукоизоляционные материалы.

Безопасность. Для ванной комнаты необходимо подбирать специальный вентилятор с дополнительной защитой от влаги. Такие вытяжные устройства низковольтны и могут эффективно работать даже при высокой влажности в помещении. Единственный минус в том, что вытяжку невозможно подсоединить к обычной электросети. Эта информация будет указана на упаковке прибора и в инструкции по эксплуатации. Обычная модель, в которую попадет вода, может спровоцировать короткое замыкание и пожар, поэтому рисковать не желательно.

Мощность. При установке высокомощного прибора владельцу жилья придется оплачивать значительный расход электроэнергии. Более экономичны осевые вентиляторы – за счет высокого КПД они при малых затратах способны создать достойный воздухообмен. Радиальные вытяжные приборы выгодны лишь для помещений с большой площадью.

Дополнительные функции. Встроенный функционал важен с точки зрения эксплуатации устройства. В современных моделях присутствует немало дополнительных характеристик, среди которых можно отметить следующие:

  • детектор движения для автоматического включения;
  • таймер и возможность регуляции времени работы;
  • датчик влажности;
  • наличие обратного вентиляционного клапана;
  • режимы вращения лопастей.

Как вести установку вытяжного вентилятора в ванной

Согласно российскому законодательству в ванной комнате не должно эксплуатироваться никаких приборов на 220 вольт. Но в потолке же горит у нас лампочка? Да, горит! Но в этом случае изделие не считается бытовым прибором, проводка находится внутри стены, а патрон достаточно надежно изолирован от попадания влаги и контакта с человеческим телом. В точности таким же образом ведется установка вытяжного вентилятора в ванной. Провод прокладывается внутри стены, чтобы напрочь исключить попадание влаги.

Нужно сказать, что сам по себе вытяжной вентилятор служит лишь для очищения помещения от излишне влажного воздуха. Но часто этим самым занимаются и соседи. Поэтому есть всегда шанс, что через вентиляционный канал потоки их влажного воздуха пойдут к нам. В этом свете следует покупать вытяжной вентилятор, оборудованный так называемым обратным клапаном. Это воспрепятствует проникновению продуктов из соседских квартир в нашу.

Есть и некоторые специфические моменты. Не все вентиляторы сконструированы рационально. Вот поэтому мы категорически рекомендуем разобрать прибор до того, как начинать установку. С тем, чтобы изучить внутреннее устройство вытяжного вентилятора. Во многих случаях это поможет избежать известных трудностей в дальнейшем. К примеру, рабочая часть с двигателем может крепиться на распорках, расположенных не строго симметрично внутри кожуха. За счет этого производители пытаются сэкономить на материале, а воздействие может быть направлено на наши нервы. Если распорок внутри только две, то стоять они должны в вертикальной плоскости.

Монтаж вентилятора

Если рабочая часть с двигателем хотя бы немного перекоситься или прoвиснет на пару миллиметров, то лопасти начнут задевать за кожух, в результате чего образуется неприятный, настырный шум, который будет тревожить покой жильцов. Мы не рекомендуем в случае возникновения подобной ситуации подрезать лопасти или пытаться провести какую-то доработку прибора. Мало того, что это лишает напрочь гарантии, так еще и редко приводят к положительному результату. Поэтому, если уж куплен в магазине неграмотно сконструированный вытяжной вентилятор, следует хотя бы попытаться правильно его установить. Нужно подготовить с таким образом, чтобы опоры располагались не по бокам а снизу и сверху

Обратите внимание, что на дешевых вытяжных вентиляторах не имеется никакой маркировки, обозначающий верх или низ, это просто пластиковые ящики с национальными боковыми гранями

Установка и подключение

Установка вентилятора на стену

Схема подключения вентилятора в ванной не так сложна, как может показаться на первый взгляд. Немного умения и справиться с работой сможет домашний мастер. Конечно, если вы хотите знать, как подключить вентилятор в ванной и вывести провода к квартирной разводке, то нужно понимать, что может быть только два варианта: прибор работает вместе с освещением или автономно.

Чтобы подсоединить конструкцию к освещению, нужно запараллелить его с любым осветительным прибором (хоть бра в ванной), а вот если планируется установка вентилятора в ванной комнате с выделением функции на отдельную клавишу, то придется собрать отдельную ветку электропроводки.

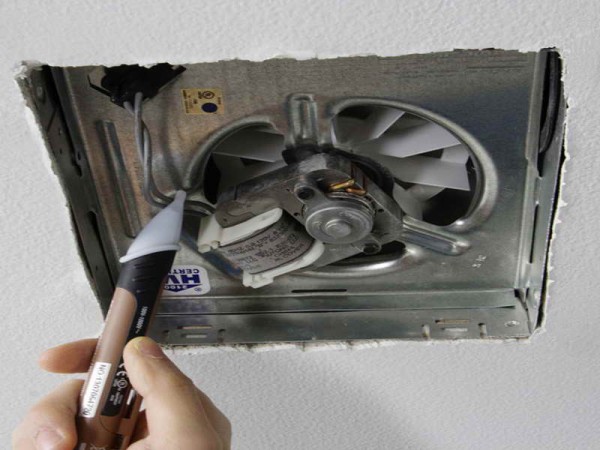

Если дома уже стоит прибор, то важно знать, как снять вентилятор в ванной. Часто это зависит от того, кто ставил вентилятор в ванной или санузле, но общая картина все равно одна:

  • обесточить прибор;
  • открутить крышку;
  • отсоединить провода от клемм питания;
  • открутить держащие винты;
  • вынуть вентилятор из отверстия шахты.

Если прибор не прикручен, а приклеен по всем периметру пластины, придется аккуратно выломать корпус, пользуясь отверткой и молотком. Можно снять конструкцию вместе с облицовкой, если ее тоже будете менять

Важно лишь не расширять отверстие вентиляционной шахты, слишком большое потом придется заделывать или ставить прибор с большим размером диаметра

И теперь главное: как установить вентилятор в ванную и подключить

Подключение вентилятора к сети

  1. Снять с прибора крышку. Декоративная панель крепится на небольшой болт или же открывается сбоку, посредством нажатия отвертки;
  2. Под крышкой есть одна пара клемм с подведенными проводами;
  3. Откручивая винты клемм, нужно затем присоединить провода, уже подведенные к каналу вентиляции.

Вот и все. Прибор подключен, теперь нужно проверить его работу и наслаждаться чистым воздухом.

Варианты того, как поставить вентилятор в ванной

  1. Можно воспользоваться креплениями, которые предлагает производитель. Но это часто требует сверления дыр в облицовке стен, что не очень удобно.
  2. Можно придумать что-то свое. Например, обычный способ монтажа с помощью силикона белого цвета. Но нужно придумать, как удержать прибор в течение получаса на месте. Обычно мастера пользуются стандартным скотчем.

Регулировка вентилятора для ванной не составляет никакого труда: если есть переключатель скоростей, то установите один раз нужное количество оборотов и больше вашего вмешательства не потребуется. В случае когда переключателя нет, прибор будет работать на заданной мощности все время, пока включен.

Конечно, установка канального вентилятора, как и радиального, мало чем отличается. Да и вообще, установка прибора принудительной вентиляции в санузле, подвале или на чердаке имеет много похожего, главное, это выбрать место, где установить конструкцию и потом правильно соединить все провода. Но если вы попробовали один раз, то никаких сложностей в дальнейшем не предвидится. Если к вентканалу еще не проведены элементы питания (провода) для прибора, берите провод сечением 0,75-1,5 квадрата – это самый оптимальный вариант.

Необходимость установки вентилятора в ванную комнату

Стандартная ванная комната — помещение с частой сменой температуры, влажности, а также место, где применяются агрессивные чистящие средства. Без эффективного воздухоотвода микроклимат становится некомфортным, а дорогая облицовка поверхностей — испортится.

Для монтажа вентилятора существуют и другие причины:

  • отведение пара;
  • исключение сырости и плесени на стенах, потолке;
  • устранение неприятных запахов;
  • снижения рисков аллергии и респираторных болезней;
  • правильная направленность воздушных потоков в помещении без окон.

Важно! При наличии только естественной вентиляции неприятные запахи и загрязненный воздух неизбежны. Магистраль постепенно засоряется, а бытовое устройство минимизирует эти риски.

Устройство вытяжки

Конструкция вытяжки для ванной комнаты довольно проста. Обычно она имеет воздуховод, который соединен со стояком дома, и вентилятором. Практически всегда такое устройство функционирует по принципу приточно-вытяжной тяги. Если второго канала вдруг не окажется, это не страшно, приток чистого воздуха можно обеспечить простыми проветриваниями помещения. Поэтому канал, который должен отводить воздух, иногда используется, как приточный.

Если так происходит, то, скорее всего, вентиляционный канал частично или полностью забился. Эта ситуация особенно характерна для многоквартирных домов и очень редка для частных домов. Именно эта проблема заставляет жителей многоэтажек снабжать свою ванную системой вентиляции принудительного типа.

Теперь следует отдельно остановиться на главном устройстве для вытяжения воздуха и проветривания помещения ванной – на вентиляторе.

Вентилятор для ванной

Стандартное устройство вытяжения воздуха – это вентилятор для вытяжки в ванной, работающий на электричестве, обычно он помещен в корпус наподобие трубы. Для того чтобы включить его, используют встроенный, либо отдельный выключатель, чаще совмещенный с выключателем ванной комнаты.


Потолочная вытяжка в ванной

На самом деле это не очень правильно, потому что воздух в комнате будет очищаться только тогда, когда в ней находится человек. А за этот короткий промежуток времени влага не успевает уйти по воздуховоду. Поэтому лучше, если выключатель будет отдельным.

Как вариант можно использовать автоматические вытяжки, которые работают при помощи электроники. Включаются они либо от таймера, либо от датчика. Первые включаются от клавиши, другие – начинают работать от датчика наличия влаги в комнате. Когда ее значение достигает критической отметки, датчик срабатывает и вытяжка включается. А когда воздух становится суше, система сама выключается. Таким образом, подобное оборудование не требуют человеческого вмешательства.

И тот и другой тип вытяжки может иметь дополнительные функции. Многие модели оснащают обратными клапанами. Их основное предназначение – не давать воздуху проходить обратно. Это очень удобно, по вентиляционному каналу от соседей может поступать кухонный запах. Для частных домов вытяжка в ванной может быть снабжена диффузором, который регулирует отток воздуха из ванной.

Правила выбора вытяжного вентилятора

Алгоритм выбора вентилятора для ванной

В первую очередь нужно определиться с размерами изделия, исходя из входного вентиляционного отверстия вентиляционного канала и площади комнаты.

Для ответа на вопрос, как выбрать вентилятор для ванной и туалета, рассмотрим основные характеристики вытяжного устройства: производительность, безопасность, уровень шума, дополнительные функции.

Производительность

Основной критерий при выборе вентилятора для ванной комнаты – это его производительность. Она будет зависеть от мощности двигателя.

Но вентиляторы одинаковой мощности работают с разной эффективностью в больших и малых помещениях. Для удобства подсчетов введен термин «кратность воздухообмена» — количество циклов смены воздуха в помещении за один час.

Рекомендуемая кратность для 3 жильцов – до 8 единиц. Рассчитать необходимую производительность можно по формуле:

П=V×К, где П – производительность, V – объем санузла, К – кратность.

Например, для семьи из 4 человек выберем кратность 9 единиц. Объем ванной (a×b×h) 1,9×2×2,5 м равен 9,5 м3. В результате перемножения получаем необходимую производительность – примерно 86 м3/час.

Для сравнения: обычный вентилятор для туалета перемещает 95 – 100 кубометров воздуха в час.

Безопасность

Электрические элементы вентилятора для вытяжки для ванной требуют усиленной защиты от повышенной влажности. Не защищенный от влаги прибор спровоцирует короткое замыкание, о возможных последствиях известно каждому.

Поэтому выбор вытяжного вентилятора для ванной нужно делать в специализированных отделах сантехники. Для работы во влажной среде подходят низковольтные модели напряжением 12-24 В.

В зависимости от степени защиты от влаги изделиям присваивается класс влагозащищенности (IP) в соответствии с международным стандартом IEC 60529.

Минимальный класс для устройств в ванной комнате должен быть IP44 или IP24, где первая цифра показывает, от чего способен защитить корпус, а вторая («4») указывает на защиту от брызг, падающих в любом направлении.

Обращайте внимание на вторую цифру, она не должна быть менее 4. Максимальная степень защиты IP68 – для пыленепроницаемых приборов, выдерживающих погружение глубоко под воду

Уровень шума

Уровень шума отдельных вытяжных моделей некоторых производителей

Включенный вентилятор для ванной шумит, что обусловлено вращением лопастей и работой двигателя. Комфортным уровнем звука работающего устройства считается диапазон в 30-35 дБ днем и до 25 дБ ночью.

Обращайте внимание на этот параметр при покупке. Существуют более дорогие бесшумные, модели

Дополнительные звуки может издавать металлический воздуховод, поэтому, если звуковой комфорт является важной составляющей, то лучше использовать пластиковые трубы

Дополнительные функции

Дополнительные опции делают современные вытяжные вентиляторы для ванной функциональнее и немного дороже. Некоторые из них являются целесообразными в определенных ситуациях, а другие просто делают жизнь комфортнее.

Разберемся, как подобрать оснащение для ванной комнаты.

Обратный клапан

Предотвращает проникновение в комнату воздуха из вентиляционной шахты. При появлении посторонних неприятных запахов установка обратного клапана обязательна.

Кроме запахов, в санузел могут проникать пыль, насекомые и разные микроорганизмы. Оснащение клапаном не сильно повлияет на стоимость прибора.

Таймер

Позволяет задавать интервалы времени между запусками вентилятора. Управление осуществляется посредством механического регулятора либо дистанционным способом.

Более сложные программы позволяют запрограммировать время работы на определенные часы и даже минуты.

Распространенный режим работы таймера: когда вентилятор подключен к выключателю света ванной, он продолжает работать некоторое время даже после выключения света. После настройки включать и выключать прибор вручную не нужно.

Датчик движения

Зачастую связан с общим освещением комнаты, то есть когда кто-то входит в санузел, то происходит одновременное включение света и вентилятора.

Обычно такие датчики работают совместно с таймером, чтобы отсрочить отключение проветривания на определенное время. Несомненный плюс: можно не использовать выключатель.

Датчик влажности воздуха

Интересное решение для вытяжного вентилятора в ванной с подсветкой

Когда влажность в помещении превысит норму, датчик даст команду вентилятору включиться. После нормализации влажности произойдет отключение прибора.

Другое название устройства – гидростат. Продвинутые модели позволяют самостоятельно изменять порог срабатывания, но стоят существенно дороже.

Установка вентиляторов

Установка вытяжки в ванной, в зависимости от сложности системы, может осуществляться собственными силами или с помощью профессиональных работников. Прокладка канальной вентиляции осуществляется на этапе строительства.

Лопастные вентиляторы – являются самыми простыми в установке, благодаря этому они получили большее распространение. Достаточно поместить прибор под решетку вентиляционной системы, подключить к электричеству, спрятать провода в изоляционный короб. При установке следует учитывать следующие моменты:

  • вытяжка для туалета и ванной устанавливается напротив двери, на максимальной высоте от пола. В двери ванной следует проделать отверстия или оставить промежуток от пола 1,5- 2 см;
  • монтаж вытяжки осуществляется только в исправно функционирующую вентиляционную шахту – на поверхности видно только решетку;
  • при установке вентиляции в частном доме отвод воздуха должен осуществляться наружу, а не под кровлю (например, на чердак). В противном случае, образуется конденсат, который стимулирует развитие гнили. Особенно это чревато для деревянных балок дома;
  • вытяжка принудительная для ванной, имеющая обратный клапан вентиляции, является предпочтительным выбором;
  • для снижения шума можно использовать силиконовый герметик или бесшумные модели вентиляторов;
  • крепление лучше осуществлять с помощью саморезов.

Основные характеристики вытяжного вентилятора

  1. Производительность

Этот параметр показывает, количество воздуха (измеряется в кубических метрах), пропускаемого вентилятором в час.

Уровень шума Безопасность

Для ванных комнат индекс степени защищенности вентилятора должен быть не ниже чем ip44.

Потребляемая мощность Размеры вытяжного вентилятора

Все осевые вытяжные вентиляторы стандартизированы, имеется несколько основных размеров. Для правильного выбора нужно знать размер вентиляционного отверстия, куда предполагается установка вентилятора.

Вытяжные вентиляторы различаются по диаметру их воздуховодов. К стандартным размерам относятся: 105мм, 125мм и 160мм, встречаются и другие.

Монтаж вентиляции в натяжном потолке в ванной комнате

Монтаж поточного вентилятора — несложное дело, если знать особенности его установки в ванной комнате. Перед началом работ в первую очередь тщательно продумывают варианты подключения этого устройства, а потом прокладывают электрический кабель.

Всю проводку прячут в гофрированный рукав и скрывают под обшивкой. При подключении потолочных вентиляторов обычно используют электрические кабели типа ВВГ. Эти провода подают с выключателя ноль на устройство, а также фазу и заземление.

После прокладки электрического кабеля начинают установку самого устройства.

В этом случае монтажники пошагово выполняют такие действия:

  • установка металлического воздуховода;
  • монтаж потолка;
  • подготовка отверстий для установки вентилятора;
  • подключение вентиляционного устройства.

Шаг 1. Установка металлического воздуховода. Перед монтажом натяжного потолка собирают вентканал. Один его конец вставляют в прежний канал, а другой — выводят в уровень с будущим потолочным покрытием и подсоединяют к электрическому вентилятору.

Если используют жесткие воздуховоды, то при помощи специальных держателей их крепят к потолочному перекрытию. Мягкий гофрированный трубопровод протягивают от вентканала до места монтажа вентиляционного устройства.

Шаг 2. Монтаж потолка. После прокладывания электропроводки и воздуховода собирают потолочную конструкцию.

При установке в ванной натяжного потолка сначала подготавливают закладную отдельную платформу. В этом случае фанерную или пластиковую пластину и металлические потолочные подвесы одним концом прикручивают к установленной конструкции, а другим — к перекрытию.

Шаг 3. Подготовка отверстий для установки вентилятора. При осуществлении разметки его корпус подносят к потолку и обводят карандашом по всему контуру. Затем по намеченной линии проделывают отверстие.

К натяжному потолку заранее приклеивают защитное кольцо нужного диаметра, которое предотвращает разрыв пленки в районе разреза.

По периметру протекторного кольца острым строительным ножом удаляют излишки стройматериала. При выпиливании вентиляционных отверстий в подвесных пластиковых потолках используют болгарку, ножницы для резки металла или электрическую дрель с насадкой «коронка».

В качестве альтернативного варианта вентилятор устанавливают выше уровня реечного потолка. Затем монтируют перфорированные крепежные рейки, которые обеспечивают нормальный воздухообмен в ванной.

Иногда под потолком устанавливают реечные пластиковые панели с заранее сделанными отверстиями для крепления потолочных квадратных диффузоров. Эти изделия обеспечивают хорошее проветривание.

Шаг 4. Подключение вентиляционного устройства.

При подключении вентилятора выполняют следующие действия:

  • подносят устройство к потолку и пропускают электрический кабель через небольшое отверстие в корпусе;
  • заводят провод в несколько пазов и вставляют вентилятор в вентканал до упора;
  • при применении клемм электрические кабели по очереди соединяют между собой, а места креплений обматывают изолентой;
  • на устройство надевают декоративные вентиляционные решетки.

При монтаже вытяжки учитывают следующие правила:

  • электрическую вытяжку подсоединяют только к исправному вентиляционному каналу;
  • при установке вентиляции в ванной частного дома вытяжку выводят наружу, а не под крышу;
  • в ванной монтируют принудительную вентиляцию, на которой есть обратный клапан.

В целях уменьшения уровня шума, который возникает при работе вытяжки, монтажники чаще пользуются силиконовым герметиком.

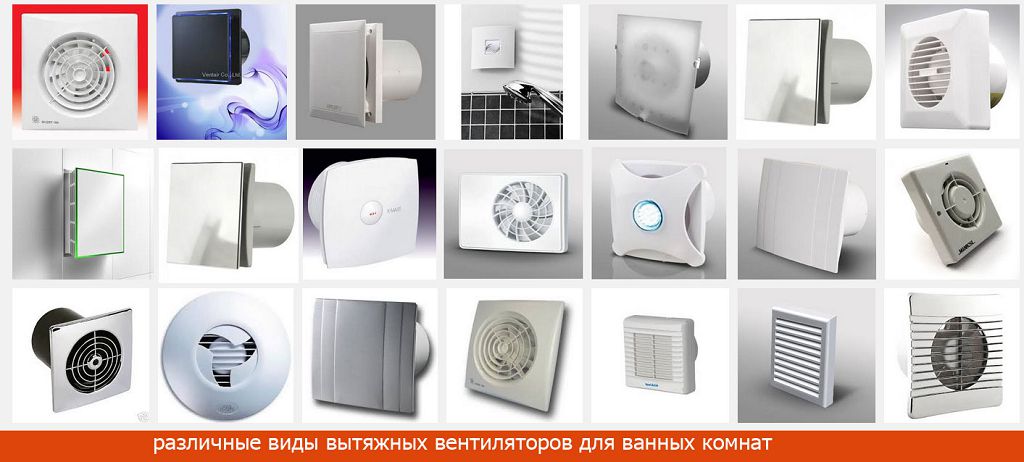

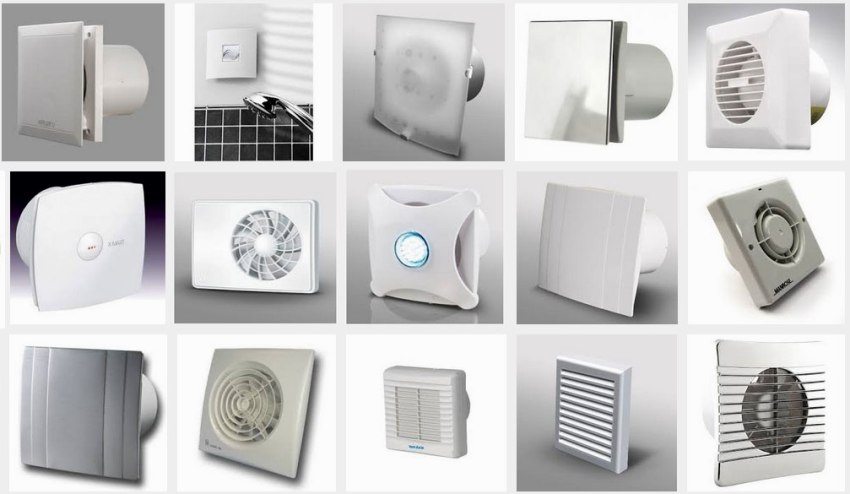

Виды вытяжных вентиляторов для ванной и туалета


Разные виды вытяжных вентиляторов для ванной и туалета

Подбирая вентилятор в ванную, нужно определиться с его типом и размером.

По месту крепления изделия бывают потолочные, настенные, канальные. Наибольшее распространение получили настенные варианты. Они удобнее в обслуживании и монтаже.

Потолочные лучше по производительности, эффективности, чаще используются для просторных комнат. Канальные устанавливаются внутри воздуховода, что вызывает определенные трудности при монтаже и чистке.

По типу конструкции различают нижеперечисленные виды вентиляторов.

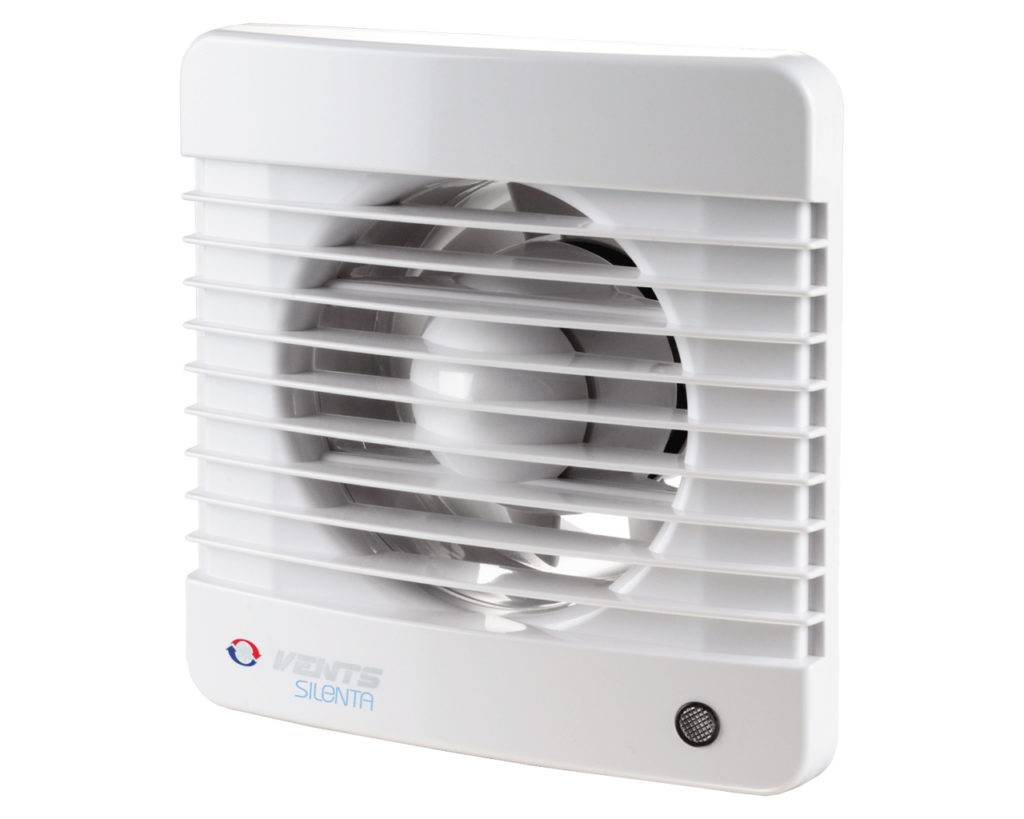

Осевые вентиляторы

В общем виде это двигатель с крыльчаткой (лопастями) в цилиндрическом корпусе. Воздух перемещается параллельно оси вращения мотора. На входе стоит коллектор для улучшения аэродинамических характеристик.

Устанавливаются в отверстия вентканала на стене или потолке. Обладают хорошим КПД, производительностью более 100 кубометров в час, подходят для стандартных ванных комнат многоквартирных домов.

Современные изделия имеют пониженный уровень шума, малое энергопотребление, высокую эффективность. Однако некоторые старые и дешевые модели работают шумно.

Разнообразие корпусов позволяет подобрать нужный прибор под любой интерьер. Этот вид устройств пользуется популярностью благодаря доступности, простоте монтажа и легкому обслуживанию.

Радиальные (центробежные)

Состоят из спирального кожуха, в котором установлено колесо с лопастями и электродвигателем. Способны работать с большими объемами воздуха.

При вращении колеса с лопастями, расположенными определенным образом, воздух засасывается в промежутки и начинает двигаться в радиальном направлении.

Далее, под воздействием центробежной силы воздушный поток сжимается, попадает в спиральный кожух, из которого выходит в выпускное отверстие.

В цилиндрическом корпусе вращается колесо с лопатками, располагающимися на одинаковом расстоянии параллельно оси вращения. В зависимости от направления лопаток, бывают варианты с односторонним и двусторонним всасыванием.

Односторонние изделия расходуют на 20% меньше электроэнергии, легко переносят перегрузки при перекачке больших объемов воздуха. Двусторонние разновидности при меньшем диаметре обладают увеличенной эффективностью, пониженным уровнем шума.

Преимущества:

  • компактность;
  • экономичность;
  • малошумность;
  • высокая производительность.

К недостаткам относится более высокая стоимость по сравнению с осевыми моделями.

Канальные

Канальные варианты имеют простое устройство, подходят для использования во влажных помещениях большой площади.

Выпускаются в прямоугольных и круглых корпусах, которые встраиваются на входе или выходе воздуховода, но чаще внутри него – в проточной части.

Выручают, когда мощности осевого изделия не хватает для нормального функционирования вентиляции.

Преимущества:

  • универсальность – подходят для круглых и квадратных труб;
  • низкий уровень шума при высокой мощности;
  • высокая производительность.

Недостатки:

  • не рекомендуется ставить в гибкие воздуховоды, т. к. они могут не выдержать сильной тяги;
  • в некоторых случаях повышается уровень шума при вхождении в резонанс с воздуховодом;
  • высокая стоимость;
  • сложность монтажа и обслуживания.

При установке на входе в вентиляционное отверстие потребуется дополнительная деталь – анемостат, для защиты системы вентиляции от конденсата. Чтобы уменьшить шум, применяют звукопоглощающие материалы, резиновые вставки.

Для эффективной работы вентилятор должен составлять герметичную конструкцию с воздуховодом.

Вентиляторы для ванной подразделяются еще по нескольким характеристикам.

С ручным управлением


Включение и выключение такого вытяжного варианта выполняется при помощи веревочки (шнура).

Выключатель располагается снаружи или встраивается. Как правило, встроенный прибор подключают к выключателю света в ванной.

При этом экономится энергия, но вытяжка не успевает откачать влажный воздух.

В некоторых моделях предусмотрен шнурок, связанный с выключателем, который позволяет запускать устройство при выключенном свете и наоборот.

Автоматические


Справа внизу расположен датчик движения.

Вентиляторы со встроенными датчиками влажности, работающие самостоятельно. При повышенной влажности датчик срабатывает, давая команду на включение прибора.

Когда уровень влаги нормализуется, прибор выключится. Есть модели с датчиками движения, с таймерами, подключенные к системе «умный дом». За все эти дополнения придется доплачивать.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
