Якорь своими руками для малых судов: лодки (в т.ч. ПВХ), катера и яхты

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

1. Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:
   • Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
   • Якорь Холла. Тяжеловат, может вывернуться из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.

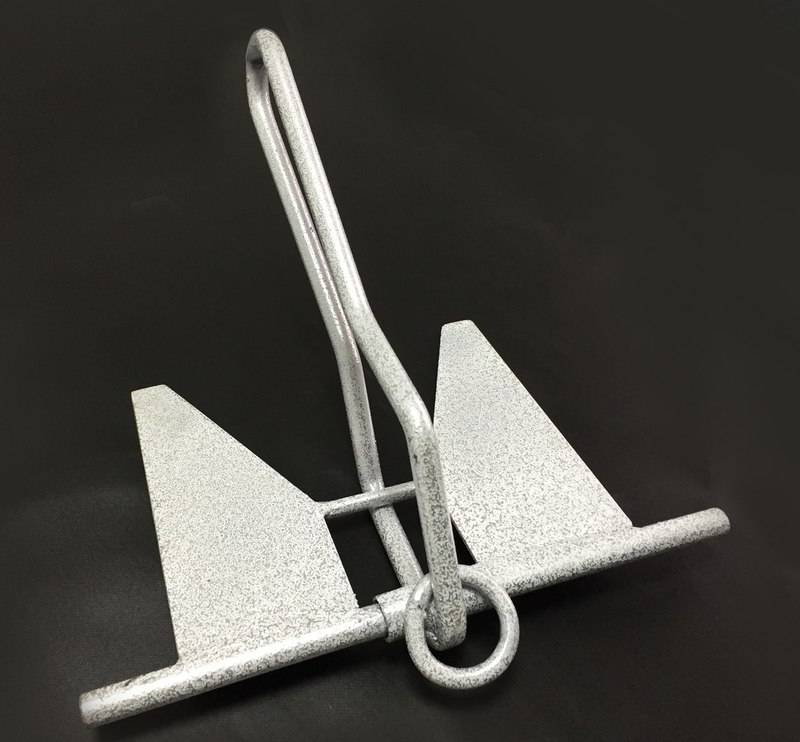

   • Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
   • Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
   • Курбатовский. Рекомендуется для комплектации надувных лодок.
   • Разборной . Рекомендован для надувных лодок.
   • Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.

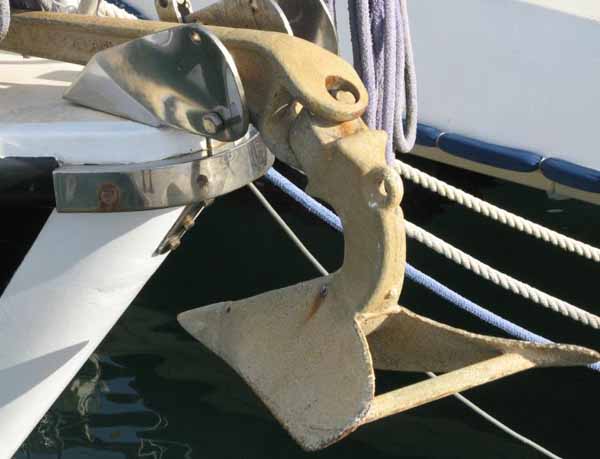

   • Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
   • Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
   • Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

2. Якоря грибовидные, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Примеры:

• Камень с отверстием для крепления каната
• Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
• Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Масса

Требуемую массу якоря можно определить несколькими способами:

Особенности и технические характеристики лодок серии «Крым»Российские лодочные моторы для лодкиКакую выбрать пластиковую лодку под мотор в 5 и 10 л сСтроение надувной лодки Баджер

1. По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
2. По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
3. По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Сколько якорей использовать?

Чаще всего возникает необходимость в использовании двух якорей для надёжности, безопасности и устойчивости

Важно понимать, что, даже если вы рыбачите в стоячей воде и при полном безветрии, всё может поменяться за несколько секунд. Неприятных сюрпризов можно избежать, если использовать два якоря: кормовой и носовой. А некоторые рыбаки размещают утяжелители на обоих лодочных бортах

А некоторые рыбаки размещают утяжелители на обоих лодочных бортах.

Иногда можно использовать только один якорь, даже если вы рыбачите с надувной ПВХ-лодке в условиях сильного течения. Но у такого утяжелителя должен быть короткий трос. Длинный канат может вызвать секторальные или маятничные лодочные колебания относительно места залегания груза.

Если вы рыбачите на лодке спиннингом и часто перемещаетесь по водоёму, тоже лучше привязывать один якорь. Его следует закрепить на носу или корме лодки. Тогда судно будет самостоятельно разворачиваться в одном направлении по течению или ветру, благодаря чему можно будет хорошо облавливать конкретные участки. На длину троса влияют условия ловли и глубина того места, где вы собираетесь порыбачить. Не крепите верёвочный конец посередине ПВХ-лодки, иначе она будет постоянно шататься, а, если будет сильное течение или ветер, опрокинется или в неё попадёт вода.

Интересное видео о том, как заякориться одним утяжелителем:

Как выбрать лучший якорь для надувных ПВХ лодок?

В первую очередь якорь применяется для обеспечения безопасности судна и пассажиров. Производит стабилизацию лодки даже на бурном течении и помогает удерживать необходимое положение.

Так же даёт возможность сделать стоянку в нужном месте без необходимости постоянной корректировки положения. Ну и, конечно же, не будет проблем со швартовкой, так как без надёжного крепления лодку может просто унести.

Перед изготовлением якоря нужно определиться с моделью и весом.

Качественный якорь должен отвечать двум обязательным требованиям:

• Масса (в кг) должна быть не менее 10 процентов от веса лодки.
• Масса (в кг) должна составлять не меньше одного процента, от длинны судна(в см).

При изготовлении якоря следует учесть некоторые дополнительные факторы, которые могут повлиять на качественную работу:

Наличие и высота волны. Максимальная сила ветра в районе использования. Тип дна, так как каждая модель показывает лучшие характеристики на определённых тапах дна

Немаловажное значение имеет выбор якорного троса. На данный момент используются натуральные и синтетические материалы. Основные параметры при выборе якорного троса:

Основные параметры при выборе якорного троса:

• Усилие на разрыв (должно превышать в семьдесят раз вес якоря).
• Толщина.

При желании сэкономить и получить сто процентную уверенность в качестве якоря, то целесообразно сделать его самостоятельно. Для производства своими руками совсем не обязательно быть профессионалом.

Для начала рыболову нужно определится с тем необходим ли якорь для лодки ПВХ или можно комфортно рыбачить без него. Основные предназначения якоря заключаются в сохранении равновесия судна, что влечет за собой обеспечение безопасности пассажиров и рыболова. Якорь позволит зафиксировать лодку в одной точке без других манипуляций.

Основные требования к якорю

Для того, чтобы сделать хороший якорь необходимо правильно рассчитать основные показатели и опираться на них во время изготовления:

• удостоверится о наличии на водоеме волн либо их отсутствии и примерной их высоте;
• приблизительно знать максимальную силу ветра в ваших широтах;
• какого типа дно в вашей лодке ПВХ;
• подобрать якорный трос с правильными свойствами и характеристиками.

На трос приходятся максимальные нагрузки, поэтому стоит позаботиться о его прочности. Примерная нагрузка на трос равняется десяти массам якоря.

Вы не сможете отыскать якорь, идеально подходящий под все условия рыбалки.

Прежде чем сделать якорь для лодки ПВХ своими руками необходимо провести некоторые наблюдения и исследования, а уже после этого начинать процесс изготовления и отправляться на водоем с лодкой:

• прежде всего необходимо владеть информацией о погодных условиях на водоеме;
• выбрать оптимальный тип и конструкцию изделия;
• найти и подготовить все материалы, требующиеся для изготовления;
• изучить советы от опытных рыбаков, чертежи и фото якорей в глобальной сети.

Плюсы якорей сделанных своими руками

Эффективность подручных средств, использованных в качестве якоря слишком низкая, но у этого явления есть свои объяснения:

1. большой вес сильно сковывает движения рыбака внутри лодки при управлении ею;
2. надувную лодки можно легко повредить острыми углами;
3. процесс надежной фиксации камня к веревке занимает много времени.

Применения подручных средств в качестве якоря оправдано лишь в условиях рыбалки на водоеме с каменистым дном.

Исходя из таких особенностей сделать якорь для лодки ПВХ своими руками является одной из лучших и оптимальных идей. При изготовлении якоря самостоятельно вы сможете учитывать как личные предпочтения, так и все особенности водоема и условия ловли.

Виды якорей для лодки ПВХ своими руками — чертежи

В некоторых условиях рыбалка на лодке без якоря практически невозможна. Даже если будет наблюдаться сильный             ветер или надоедать подводное течение, надежный «тормоз» сможет удержать средство для плаванья на месте. Поэтому потребность такого механизма не следует недооценивать.

Якорь можно сделать своими руками. Сегодня самыми популярными вариантами самодельных конструкций данного типа стали:

• конструкция Холла;
• якорь-кошка;
• устройство, сделанное по системе Курбатова;
• грибовидные устройства для рыбалки на речке;
• система Денфорта, которая помогает надежно укрепиться на любом виде грунта.

У каждого из этих видов есть свои недостатки. Но есть и положительные качества. Узнать какой именно механизм подойдет в данном случае можно только после детального рассмотрения каждого из видов.

Простой разборный якорь

Для его изготовления пригодятся такие материалы:

• стальная трубка (ее диаметр – 2,5 см, длинна 27 см.);
• 1 гайка и 1 втулка;
• 4 полоски стали – две меньшие и две большие;
• два металлических кольца;
• около двух килограммов твердого свинца в расплавленном виде.

К концу рубки нужно прикрепить втулку. Четыре полоски стали будут служить в качестве лап. Все это скрепляется гайкой и надежно прикручивается. Для того чтобы приспособление было более тяжелым, внутрь можно залить расплавленный свинец.

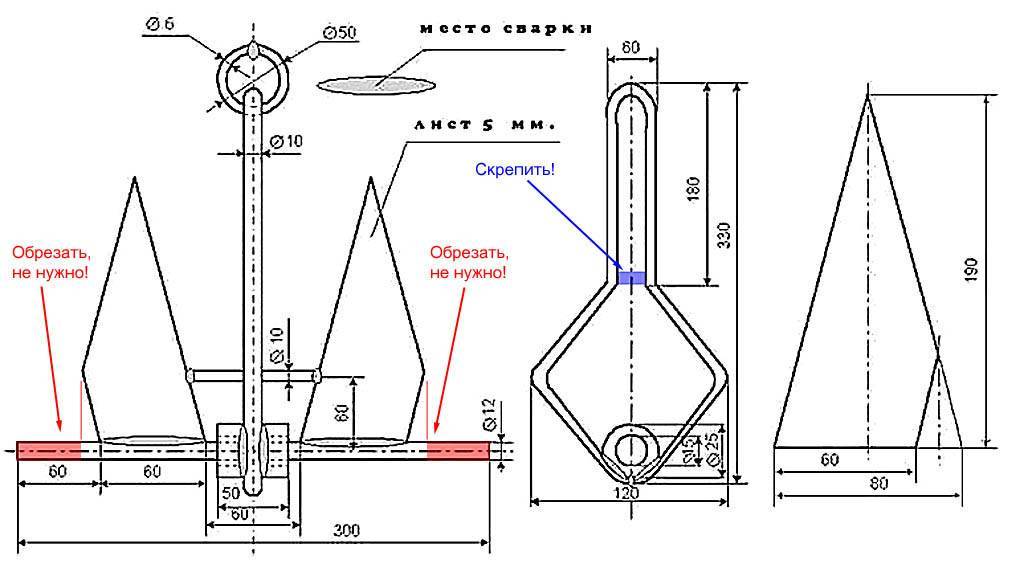

Сварной Курбатовский якорь

Его изготовление более простое и материалов понадобится меньше:

• стальной прут;
• проволока;
• полоски из стали.

Из проволоки нужно сделать некое веретено. Уже к нему привариваются полоски. Чтобы более надежно укрепить конструкцию к ней приваривают кусочки метала.

Якорь кошка

Для небольших ПВХ лодок очень часто используют конструкцию именно якоря-кошки. Он складной, не занимает много места. Это довольно легкое приспособление, поэтому в ветреную погоду требует утяжеления.

Лапы крепятся на веретено из проволоки. Их можно регулировать при помощи все того же веретена, сдвигая вверх и вниз.

Якорь пирамидальной формы

Для изготовления такого якоря нужно прежде иметь пирамидальную форму. Ее можно сделать с листов металла. Форму нужно вставить в углубление в земле залить ее горячим расплавленным свинцом. Для крепления используют кусок проволоки. Ее запихивают в горячий свинец, где она надежно застывает.

Второй способ изготовления такого вида приспособления для рыбацкой лодки предусматривает крепление пластин различного размера сверху вниз. Притом, самая маленькая пластина должна размещаться в самом низу. Таким образом, вес предмета можно с легкостью регулировать, просто снимая лишние или добавляя новые пластины.

Выбор якоря и требования к его строению

Якорь должен надёжно и крепко цепляться за грунт, чтобы держать лодку в нужном для рыболова месте. Чтобы лодка стояла очень крепко и не смещалась при большом течении реки и ветре, советуем использовать сразу несколько якорей (как минимум два). Один из них будет заброшен возле носовой части лодки, а другой около кормовой части. Рыбаки говорят “стать на лодке в растяжку”, следовательно, закрепиться двумя якорями.

Основные недостатки применения других видов укрепления лодки (камни, мешки, кирпичи):

1. Большие габариты и масса (случается, что нужно якорь придерживать одной рукой, а другой ещё что-то делать, так к примеру, с мешком такое не выйдет).
2. Необходимо сглаживать заострённые края груза, чтобы не испортить лодку (например, кирпичами или рельсами).
3. Много теряется времени на укрепление груза (трудно крепко привязать большой камень или кирпич).

Конечно и альтернативный якоря можно использовать, но только на дне сильно покрытом камнями.

Основные недостатки магазинного якоря:

• Конечно же, высокая цена;
• Приобретение некачественного (бракованного) товара.

Поэтому, якорь собственного изготовления будет самым лучшим вариантом, если изготовить его по всем правилам, он будет соответствовать таким особенностям:

• Способность к отличному удерживанию лодки на месте. На это влияет масса якоря.
• Быстрота и простота при избавлении от зацепов. Чтобы якорь не остался на дне.
• Мобильность во время перевозки.
• Антикоррозийные способности.
• Оптимальная масса и, конечно, комфортность при обращении с ним.

Выбор якоря: разновидности и особенности

Якорь – устройство, используемое на воде и обеспечивающее безопасность людей, необходимо выбирать с особой тщательностью с учетом требований, предъявляемых к якорному устройству.

Назначение якоря – фиксировать положение судна при любой силе ветра, величине волн и стремительности течения. Самый тяжелый якорь, не означает – лучший. Квадратная гиря в 20 кг, не имея сцепления с донным грунтом, не удержит лодку на месте, а 8 – килограммовый якорь с этой задачей справится.

Влияют на выбор якоря и его удобство при эксплуатации и хранении. Выбор конструкции якоря зависит от условий судоходства и от характера донных поверхностей, с которыми контактирует якорь.

Наибольшее практическое применение получили следующие конструкции якорей:

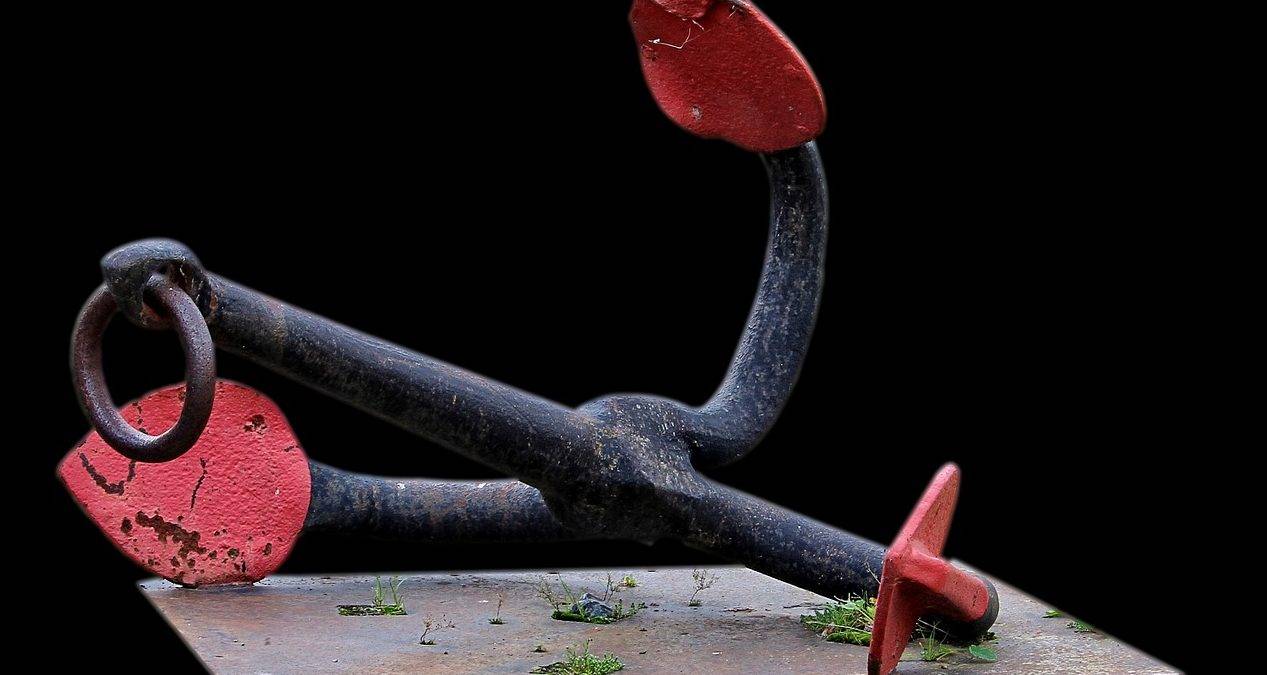

Адмиралтейский якорь – устойчив на всех донных грунтах. Однако уступает якорям, которые погружаются в дно двумя лапами (якорь Холла). Недостатки: сложность подъема и неудобство при хранении из-за значительных размеров лап и штока. Кроме того, стандартная конструкция этого якоря предусматривает его неудобное закрепление с помощью разводной чеки. Вместо этой конструкции часто используют стопорную шайбу с пазом.

К штоку приваривают шип и в той его части, которая проходит через веретено, надевают шайбу. Шип и паз имеют размеры, позволяющие шипу свободно проходить через паз. Шток фиксируется при повороте шайбы и ее перемещении к веретену. Проворачиванию штока препятствует еще один шип, установленный на нем и заходящий паз отверстия веретена.

Якорь Матросова с повышенной силой удерживания используется для крупных яхт и катеров.

Якорь-кошка получил широкое применение на небольших судах. Удобно складывается для хранения и может применяться для поиска затонувших предметов, тросов или цепей.

Наряду с серийно выпускаемыми якорями многие собственники судов используют для якорения подручные средства или изготавливают якорные устройства самостоятельно, применяя самодельные разработки.

Простейшие якоря из подручных средств – спортивная гантель весом 5-10 кг., пластиковая бутылка с песком внутри, наполненный гравием мешок, связанные веревкой кирпичи, свинцовые слитки в форме блинов и т.д.

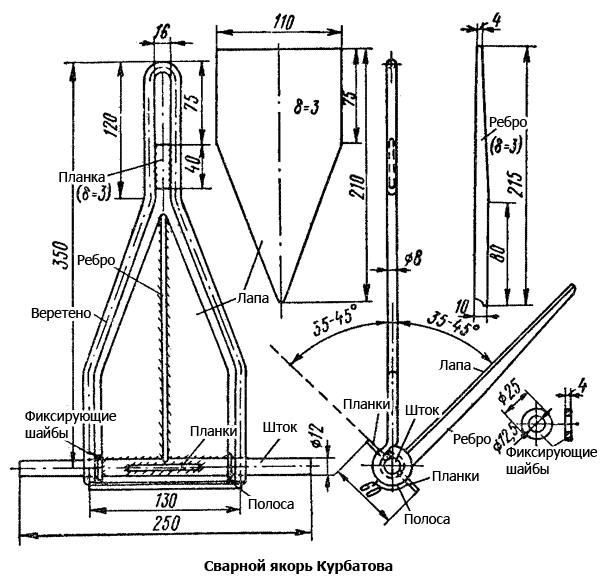

Самодельный сварной якорь Курбатова – пример одной из удачных самодельных разработок якоря. Отличается конструкция якоря Курбатова от якорей Матросова и Данфорта количеством лап (у Курбатова она одна) и веретеном, имеющим раздвоение. Принцип работы: планка, соединенная с лапой, при движении якоря задевает дно и разворачивает лапу, направляя ее в грунт.

Якорь успешно работает в условиях большинства донных грунтов и имеет возможность увеличения веса. При использовании якоря в условиях каменистого дна на его конце может быть закреплен дополнительный груз – болванка из металла весом в несколько килограмм.

Изготавливается якорь этой конструкции из восьмимиллиметровой проволоки, двенадцатимиллиметрового прута и трёхмиллиметрового стального листа.

Якорь «Трайдент» – зарубежный аналог якоря Курбатова. Конструкция «Трайдента» незначительно отличается от устройства якоря Курбатова. Лапа этого якоря шире и имеет форму гребня с тремя зубцами, которая легко удерживает якорь на песчаном дне, илистых отложениях или камнях.

Планка, установленная по ширине лапы, при перемещении по дну разворачивает ее и заставляет заглубляться в дно. Вместе с этим гребень упирается в нижнюю часть обоймы якоря, ограничивая разворот лапы до угла не более 40 градусов.

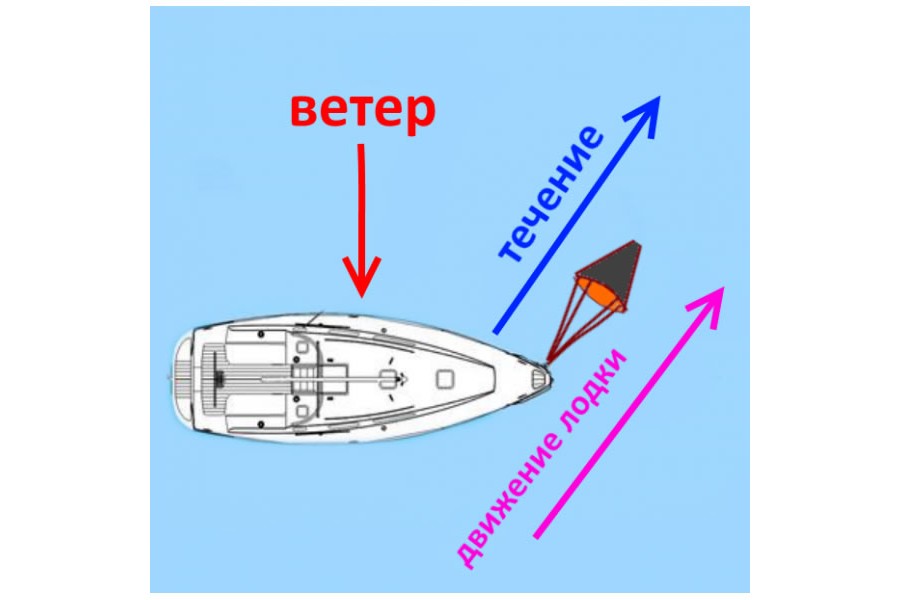

Дрейф шлюпки с плавучим якорем

Если судно не может доплыть до берега, войти в бухту или же выбрать место, удобное для причаливания, а также не в состоянии посредством руля держаться на ветру, то следует прибегнуть к использованию плавучего якоря. Приспособление позволит сократить дрейф.

На большой глубине устройство дает возможность поставить судно вразрез волне. Якорь при этом находится на носу судна, в воде происходит его наполнение. Затем натягивается канат, который тормозит движение шлюпки, поворачивая ее носом навстречу ветру.

Длина каната должна составлять не меньше пяти длин маломерного судна. Трос выпускают в ослабленном состоянии. Он должен быть не короче каната для якоря.

Чтобы ослабить удар волн о судно и предотвратить заливание, применяют специальные масла. Наибольшей эффективностью обладают масла животного происхождения. Растекаясь по водной глади, они создают пленку, мешающую образованию гребней и гасящую энергию волн.

Минеральные масла обладают более низкой функциональностью. На маломерных суднах их применять не советуется.

Производство: теорема успеха

Мореплавание издревле считалось уделом серьёзных мужчин. Подход к изготовлению якоря разумно применять соответствующий:

1. Строгое следование таблицам. Предполагается, что соискатель нужной информации готов штудировать тонну специальной литературы. Однако, будь то поход в библиотеку, подписка на тематический журнал или освоение интернет-пространства, все упирается в отсутствие времени, которое хочется посвятить целиком досугу.
2. Для прирождённых математиков выведена эмпирическая формула определения якорного веса: извлечь кубический корень из квадрата водоизмещения (в тоннах), чтобы затем перемножить результат на восемь.

Звучит сложновато. И пусть обладатели калькулятора в десяток кликов отыщут требуемую величину, для всех остальных есть способ попроще:

• якорь приводят в соответствие с весом плавсредства из расчёта: 1 к 100;
• массу берут превышающую 1% от длины.

К примеру, лодке в четыре метра подойдёт четырехкилограммовый, а при заранее известной массе в 300 килограмм разумнее использовать трехкилограммовый якорь. Уж куда понятнее.

Материалы и изготовление

История знает многих любителей поизощряться. Возникает соблазн использовать в качестве якоря заменители: чугунные гантели, обломок рельса, вековой утюг. Но подобный бытовой вариант уступит даже кустарно выполненной конструкции.

Якорь разборный. Оптимальный выбор якоря для ПВХ-лодки. Идеален при транспортировке, занимает минимум места. Прост в изготовлении, нетребователен к материалам. Для комплекта понадобятся:

• металлическая трубка (диаметр 30 и длина около 300 миллиметров);
• рым-гайка и втулка под те же размеры;
• две стальные пластины (250/40/4 мм, не забыть скруглить края, по желанию добавив изгиб в 5−10 градусов), две поменьше — под стопор;
• кольца под крепление троса;
• свинец твёрдый (готовый для расплава), в количестве двух килограмм, найти можно в старых автомобильных аккумуляторах.

В собранном состоянии к трубке, наполненной для утяжеления свинцом, крепятся установленные крест-накрест «лыжи», обеспечивающие необходимое сцепление с грунтом. Для устойчивости на одну из них приваривают или приматывают проволокой оставшиеся металлические полоски.

Якорь Курбатова. Сварная конструкция диктует особенности строения. Стальную спицу в двух местах обвивают изогнутой наподобие примитивного домика проволокой, и она же служит запертому в образовавшемся пятиугольнике плавнику из обрезков металла поворотным механизмом. При переноске якорь сохраняет плоский вид, не мешая выпирающими деталями, тогда как раскрывается при необходимости на дне.

Якорь-кошка. Ещё один зарекомендовавший себя складной вариант изготавливается из четырёх диаметральных распилов (напополам) стальной трубы, найти которую не составит проблемы в любом хозяйстве. Один конец каждого получившегося жёлоба сжимают до 50-миллиметрового просвета и сверлят под ушко для крестовины «веретена». Крепёж осуществляют стандартными гайками и болтами. Готовые к употреблению лопасти расходятся, напоминая устройство зонта. В сложенном виде под ногами не мешается.

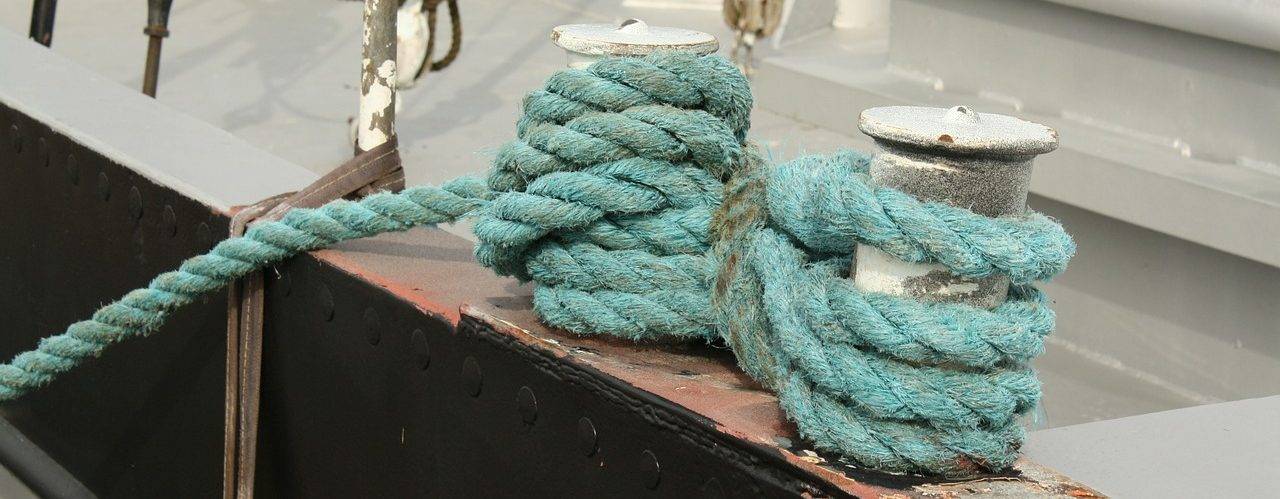

Крепкий трос

Главные шаги на пути к тому, как сделать якорь своими руками, позади. Следующим немаловажным аспектом станет соответствующий канат, на который придутся основные нагрузки. Материал нетрудно предугадать:

1. цепи использовать для лодок из поливинилхлорида категорически не рекомендуется, их придётся отмести;
2. натуральные верёвки дёшевые, но недолговечные — едва ли кого-то обрадует перспектива остаться с пеньковым огрызком вместо якоря, остаётся единственно верный вариант;
3. искусственные не подвержены гниению, следовательно имеют увеличенный срок службы.

Совет не экономить прозвучит здесь очень кстати. Скрученные волокна полимерных канатов помогают избежать передавливания рук. Прочность (указана на упаковке) должна превышать массу якоря приблизительно в семьдесят раз, что сведёт риск обрыва к минимуму.

Размеры троса находят в прямой пропорции от силы разгулявшейся стихии, исчисляют в глубинах водоёма:

• трехбалльный ветер потребует утроенной длины;
• шестибалльный обойдётся в пять глубин;
• девятибалльный — в семь.

Определяемся с размерами каната и весом якоря

1. Произвести необходимые расчёты.
2. Или определиться по специализированным таблицам.

В основном, вес якоря рассчитывают исходя из одного процента длины лодки и её собственной массы. В результате выходит, что для 420 килограммовой лодки необходим якорь с весом в 4,2 килограмма, в общем пяти-шести килограммовые якоря свободно справятся с лодками массой до 600 килограмм.

Канаты для привязывания якоря делятся на:

Натуральные.

Состоящие из такого материала как пенька и подобного (редко где можно встретить сейчас).

Синтетические.

Состоящие из нейлоновой нити или прочного капрона (очень прочные, на них не действуют солнечные лучики и не гниют).

Усилие для разрыва каната на расстоянии его начала до якоря, должно в семьдесят раз превосходить вес последнего. Лучше использовать канаты крученого типа, в диаметре не менее 10 миллиметров (меньшие повредят руки). По длине канат нужно брать раз в пять больше глубины (особенно на реках с большим течением).
