Домашняя стройка: инструкция по изготовлению самодельной бетономешалки

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

1. Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
2. Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

• Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
• Электродвигатель (мощность 200 Вт).
• Шкив, приводной ремень, выключатель от стиралки.

• Для изготовления основания нужен металлический уголок размером 50х50.
• Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
• В качестве оси понадобится прочный стержень из металла на 4,5 см.
• Редуктор.
• Арматура.
• Полоса из металла.
• Шариковые подшипники.
• Провод.
• Шайбы и болты.

Инструменты

• Болгарка.
• Ножовка по металлу.
• Дрель.
• Паяльник.
• Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

• От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
• Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
• К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
• Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
• Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

Подключение двигателя

Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.

Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.

Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.

Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.

Принудительное смешивание бетона

Бетономешалка такого типа представляет собой емкость, через центральную часть которой проходит подвижный вал с расположенными на нем лопастями. После включения двигателя вал начинает с определенной скоростью вращаться и попутно перемешивает составляющие материалы раствора. Иногда вместо лопастей применяют рамочную конструкцию, характеризующуюся способностью усиленно разбивать комья раствора, делая из него однородную массу.

Недостатки и достоинства принудительного принципа

Преимуществом такого типа смешивающего устройства является возможность получения однородного бетона, при этом используется минимальное время производства. К недостаткам относится:

Конструкция довольно сложная, так как требуется обеспечение тщательной герметичности в местах соприкосновения рабочего вала со стенками бочки. При этом следует учитывать частоту замены подшипника, для чего будет нарушаться изоляция, так как узел устанавливается в этой части конструкции.
При установке вала с лопастями нужно рассчитывать расстояние от движущихся частей до стенок резервуара. Оно должно быть как можно меньше, чтобы не оставалось зон, где раствор не будет перемешиваться

Это свойство не так важно для растворов и легких бетонов, но тяжелые смеси могут застревать в таких «мертвых» зонах.
Для перешивания тяжелых бетонов нужно устанавливать качественные и прочные детали и узлы, так как добавление щебня требует дополнительной мощности агрегата, поэтому металл бочки, вала и лопастей следует выбирать с учетом коэффициента прочности.
Бетоны, в которые входит щебень и гравий крупной фракции, в бетономешалке с принудительным перемешиванием невозможно изготовить, так как большие камни будут застревать между валами и стенками и тормозить работу лопастей.
Для запуска и работы агрегата требуется большой расход электрической энергии, поправка идет на вид бетона или раствора с различными фракционными показателями составляющих его компонентов.
Бетономешалка такого типа в качестве принудительного устройства должна содержать в конструкции электрический или другой двигатель. Ручное поворачивание вала проблематично и приравнивается к приготовлению бетона вручную на листе металла.

Комплектующие и узлы растворомешалки принудительного действия

В состав устройства для смешивания бетона и раствора входят:

• станина для подвижного крепления бочки, электрического двигателя и других комплектующих узлов;
• барабан для перемешивания составляющих смеси, у него должны быть гладкие стенки;
• вал с элементами для смешивания компонентов в виде лопастей или рамок;
• двигатель;
• редуктор понижения;
• муфта для трансмиссии вращающего момента с устройства редуктора непосредственно на рабочий вал, может применяться в качестве защиты от заклинивания;
• горловина или люк для высыпания бетонной смеси;
• ручка для удобств открывания люка или переворота емкости.

Выемка бетона производится через отверстие в нижней части, при этом барабан полностью переворачивается в вертикальное положение.

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Электроприводные «заводские» бетономешалки

Имея навыки электросварщика и опыт работы с металлом, можно самому изготовить самодельный смеситель, повторяющий заводские модели. Параметры емкости («груши») можно подобрать по схеме или путем измерения имеющегося образца.

Самодельная гравитационная бетономешалка из металлолома

Для изготовления нужны:

• листовой металл 2,5 мм (для стенок) и 5 мм (для дна барабана);
• автомобильный маховик, ступица и бендикс (от Волги, КамАЗа или другой машины);
• подшипники (3 шт.);
• трубы металлические разного сечения.

Разметить и вырезать детали корпуса груши. Согнуть их и соединить сварным швом боковые части и элементы конусной горловины, но корпус полностью пока не собирать. Из маховика, ступицы и бендикса собрать привод и закрепить его на донной детали конструкции. По краю цилиндрической части корпуса сделать насечки и загнуть к центру окружности. Донную часть вставить в цилиндр до упора в отогнутые насечки. Приварить по окружности. На боковые стенки приварить лопасти. Соединить конус груши с нижней частью корпуса сварным швом.

Собрать станину с опрокидывающим механизмом и посадочным кольцом для груши. Соединить станину и емкость. Установить шкив на вал мотора, соединить с маховиком емкости при помощи редуктора. Мощность двигателя рассчитывают по объему груши: на каждые 200 л нужен как минимум 1 кВт. Радиус шкива подбирают так, чтобы емкость делала 25 оборотов за 1 минуту.

Бетономешалка принудительного типа из жестяной кастрюли

Большой бак легко переоборудовать в простейшую бетономешалку, установив внутри вал с лопастями. Для привода потребуется электромотор мощностью не менее 1 кВт.

Сделайте станину с широко расставленными ножками. Двигатель можно закрепить на станине и соединить ременной передачей со шкивом на валу емкости.

https://youtube.com/watch?v=-LXMVuKFucs

В дне бака прорезать отверстие, в котором закрепить втулку с подшипником и пропущенным через него валом. На часть вала внутри кастрюли наварить 3-4 лопасти, а на внешней части установить шкив.

Выгрузку раствора производят через лючок в нижней части: возле кромки днища вырезать полукруглую деталь. Приварить по краю выреза полоску металла.

На середине дуги вырезанной детали просверлить отверстие, а соответствующее ему — на приваренной полосе. Соединить части болтом с гайкой. Люк открывают движением вбок под днищем. Подготовленную кастрюлю закрепить на станине.

Электро-бетономешалка своими руками из бочки и двигателя стиральной машины

Эта бетономешалка редукторного типа. Для изготовления этой Монтаж отопления понадобились:

• бочка из оцинкованной стали на 180 литров (диаметр 560 мм, высота — 720 мм);
• двигатель стиральной машины — 180 Вт, 1450 об/мин;
• маховик и шестерня стартера от Москвича 412;
• два шкива от стиральной машины диаметром 300 мм и 60 мм;
•  колеса от садовой тележки;
• металлолом для рамы.

Шестерни, колеса — все старое, все было в гараже

Это тоже не новое

Первым делом все зачищаем от ржавчины, обрабатываем преобразователем ржавчины и покрываем грунтом.

Обрабатываем детали

Рама — основа конструкции. Трубы почти новые))

Привариваем штифты, посадочное место под шестерни передачи. Зачищаем от ржавчины, обрабатываем преобразователем ржавчины, грунтуем.

Крепим колеса от тележки. Они с широкими протекторами и себя оправдали: перетаскивать бетономешалку несложно даже просто по участку.

Прикрепили колеса

Из труб варим еще конструкции для упора и установки всей «начинки».

Их тоже крепим на раму

Вторая — для большей устойчивости

Начинаем собирать привод. Первой ставим большую шестеренку на приваренный ранее штифт.

В посадочное место устанавливаем сборку — маленькую шестерню, соединенную с колесом для ременной передачи.

Передача от большой шестерни

К приваренной заранее пластине крепим двигатель.

Его подвешиваем так, чтобы два колеса ременной передачи находились на одном уровне. Также необходимо обеспечить нормальное натяжение ремня.

Мотор установлен

Осталось прикрепить бочку. В ней в центре делаем отверстие под большой шкив, сверлим отверстие для крепежа.  Ставим на место.

В дне бочки делаем отверстия. При монтаже не забываем про уплотнительные резинки

Так она выглядит на раме

Другой ракурс

Остается только электрическая часть. Кабель подключаем через пускатель с кнопкой.

Кабель подключаем через пускатель с кнопкой

Несколько фото основных узлов. Может кому-то надо посмотреть ближе.

Шестерня и крепление бочки

Подвес мотора на пластине гасит большую часть вибраций

Бочка 200-литровая, ее края надрезали, согнули и сварили, сформировав привычную «грушу».

Из бочки сделали «грушу»

Автомобильный диск прикрепили болтами к днищу (с резиновыми прокладками). Его подбирали так, чтобы образовалась выемка для ременной передачи. К диску предварительно прикрепили ступицу.

Для ременной передачи

Внутри бочки наварили лопасти для более эффективного перемешивания раствора.

Лопасти внутри

Бочку и диск для ременной передачи установили на раме

Там где приварена пластина — место для двигателя. Его выставляем так, чтобы ремень шел ровно. Питание подали через тумблер, последовательно включен таймер от стиральной машины, с которой сняли мотор.

В общем, скорость вращения получилась 35-40 оборотов в минуту. Должно хватить.

Вся передача выглядит так

Вид сбоку

Обычная ручная бетономешалка своими руками на выполнении всех указанных действий будет полностью готова. В движение она будет приводиться ручным усилием, что для вращения вала необходимо будет вращать ручку. Подобное решение подходит для приготовления небольших объемов бетона, например, во время мощения садовых дорожек или площадок. Но для строительных работ такое метод уже не подходит, необходима дополнительная установка электрического мотора.

Также допускается использование бензиновых двигателей от мопедов и мотоциклов. Такая бетономешалка своими руками из бочки будет иметь необходимую мощность, ее работа будет электронезависимой, то есть не требующей обязательного подключения к электросети

Это очень важно, если на участке еще нет соответствующего подключения, а работы необходимо выполнять сейчас

Двигатель от стиральной машины

Выбранный мотор крепится к кронштейну, привариваемому к корпусу смесителя. Для фиксации используются надежные болты, мотор должен обеспечивать ровную, стабильную работу вала, что необходимо для равномерного перемешивания смеси должного качества.

В чем преимущества самодельных устройств

Определяющим достоинством самодельных моделей является возможность создания универсального устройства, подходящего под все предъявляемые конкретным хозяином требования.

К числу таковых при проектировании и изготовлении необходимо относить:

• мобильность;
• конструктивную целостность;
• типы загрузки и подключения.

К числу рекомендаций при выборе и эксплуатации моделей относят: Загрузка компонентов должна осуществляться исключительно при вращающемся резервуаре.

В случае смешивания щебня с крупной фракцией перед загрузкой в барабан необходимо данное сырье просеять через соответствующую размерную сетку. Аккуратность проведения работ по подсыпке сыпучих материалов. Отвлечение от процесса может привести к выбиванию лопаты из рук и получению травм.

Посмотрим видео о самодельной бетономешалке и процессе ее изготовления:

Как сделать бетономешалку из бочки своими руками

Размышляя, как сделать бетономешалку своими руками, чертежи или эскизы подготовьте заранее. Можно для изготовления заэскизировать натурный образец, который положительно зарекомендовал себя в условиях эксплуатации. Рассмотрим особенности самостоятельного изготовления различных вариантов.

Как сделать бетономешалку ручной конструкции и с электроприводом

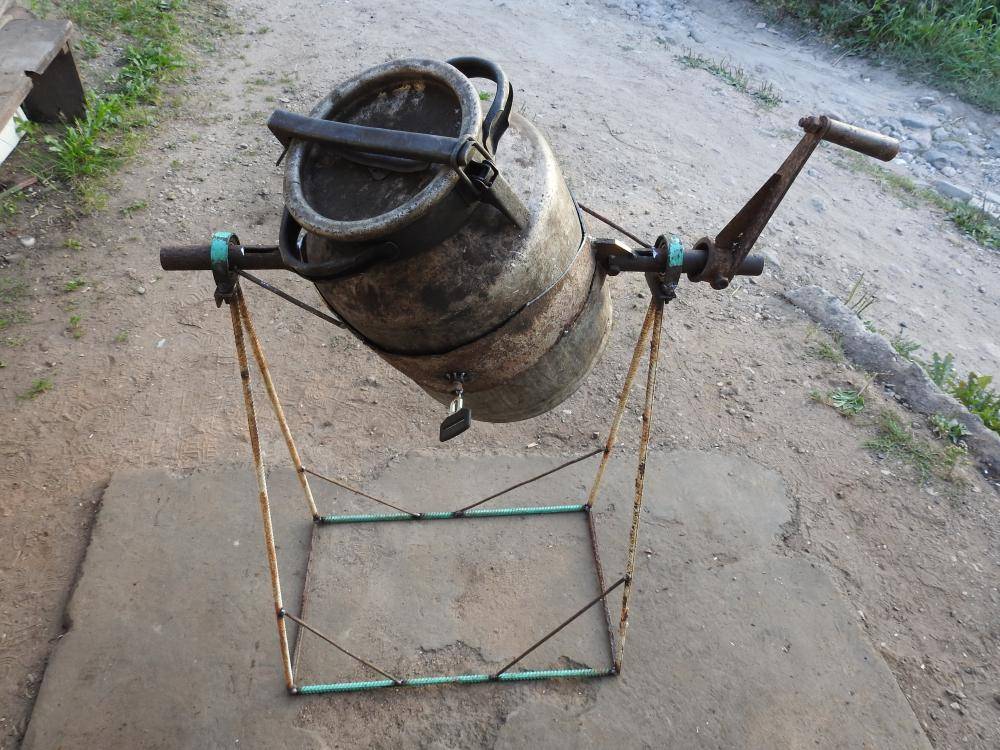

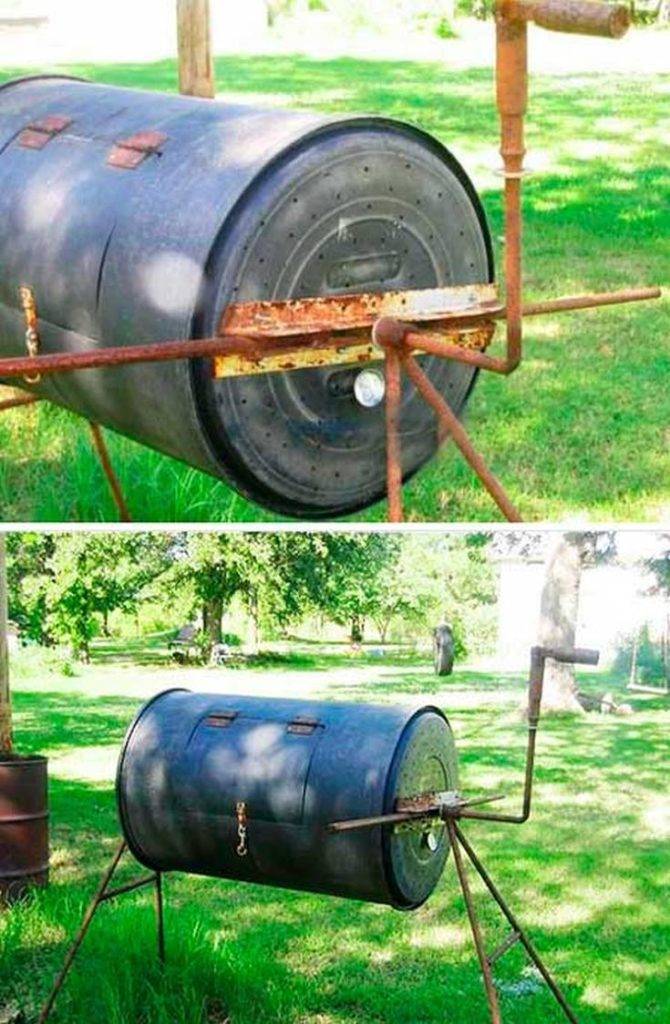

Ручной вариант растворосмесителя – самый простой. Он лучше всего подойдет для приготовления небольших объемов смеси и более дешевый, чем электрические модели. Процесс перемешивания осуществляется путем заполнения резервуара компонентами с последующей передачей крутящего момента путем поворота рукоятки.

Алгоритм сборки предусматривает выполнение следующих операций:

Сварку металлоконструкции. Она состоит из двух треугольных боковин, соединенных перемычками. В верхней части расположены втулки крепления поворотного вала.
Подготовку смесительного резервуара. В качестве емкости можно использовать бочку, молочный бидон или корпус стиралки. Внутри необходимо закрепить лопасти.
Установку емкости на поворотном валу

Важно обеспечить жесткое соединение и герметизировать зазоры на участках крепления вала.
Фиксацию рукоятки для смешивания и контроль герметичности смесителя. Для испытаний необходимо заполнить емкость водой и убедиться в отсутствии течи.

Подготовка смесительного резервуара Соблюдая указанную последовательность операций, легко может быть изготовлена бетономешалка своими руками. Чертежи или эскизы можно подкорректировать, предусмотрев возможность использования молочного бидона или другой емкости.

Если с противоположной от рукоятки стороны вала закрепить шкив клиноременной передачи или звездочку цепного привода, то можно обеспечить передачу крутящего момента от редуктора, соединенного с электродвигателем. Бетономешалка своими руками из бочки, приводимая в движение от электромотора, обеспечит повышенную эффективность смешивания.

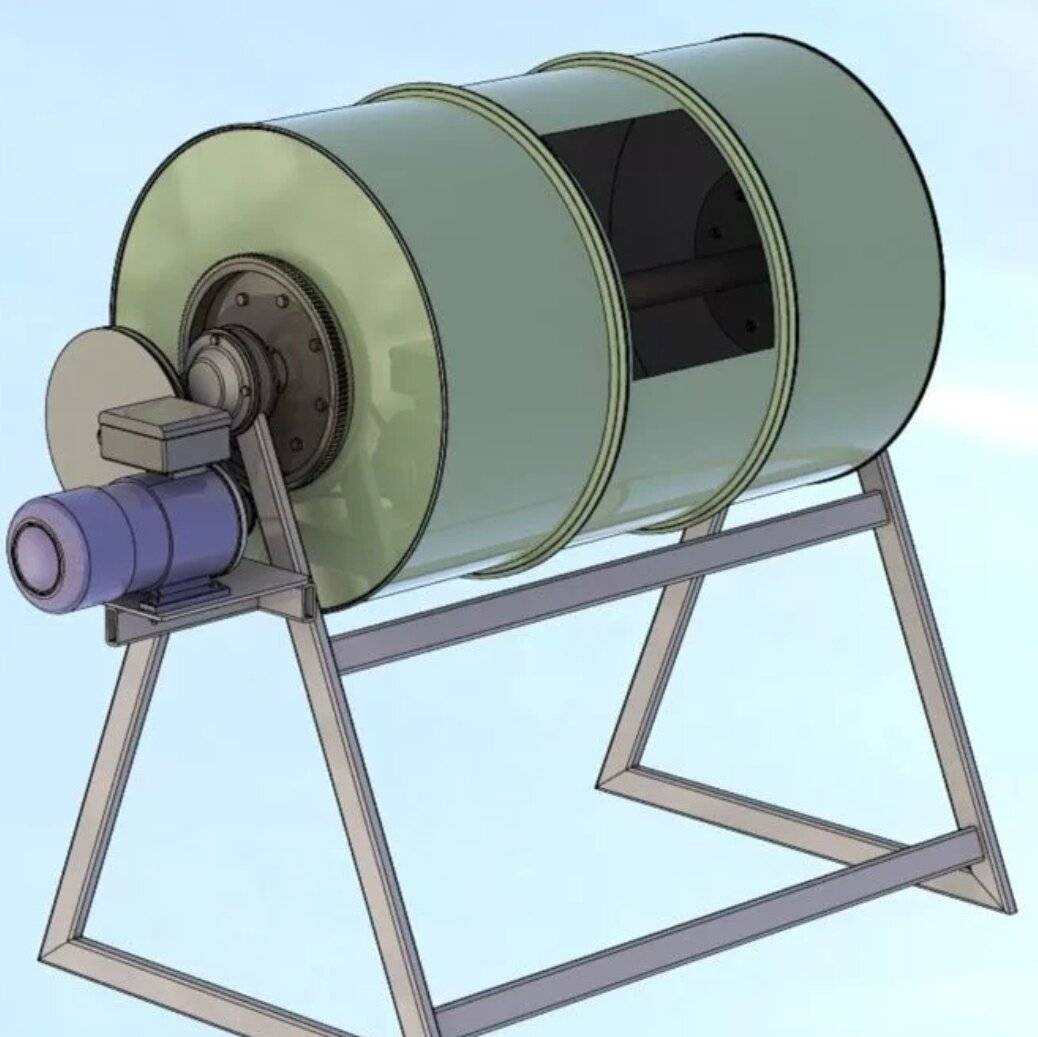

Самодельная бетономешалка с двигателем от стиральной машины

Используя мотор мощностью 0,18 кВт с частотой вращения 1500 об./мин., можно собрать электропривод растворосмесителя. Для передачи крутящего момента используется стартерная шестерня и маховик от легкового автомобиля.

Передвижная бетономешалка из стиральной машины своими руками изготавливается в указанном порядке:

• Сварите раму с осями для шестеренчатой передачи.
• Закрепите колеса.
• Установите на осях шестерни привода.
• Прикрепите двигатель со шкивом.
• Соберите ременную передачу.
• Закрепите бочку на торце маховика.

Остается подключить электропитание и проверить, как работает самодельная бетономешалка из стиральной машины.

Как сделать высококачественный раствор?

В приготовлении правильного и качественного строительного раствора есть несколько основных принципов. Нужно соблюдать каждый из них, иначе есть риск того, что раствор окажется испорченным и не будет иметь должных качеств.

Итак, каковы же требования к процессу смешивания ингредиентов раствора? Во-первых, время приготовления не должно превышать по длительности 3 минут. Если процесс будет длиться дольше, то это вызовет эффект центрифугирования, что значительно ухудшит качества раствора.

Во-вторых, когда процесс смешивания будет закончен, для выгрузки смеси следует опустить горловину емкости бетономешалки. Выключать ее при этом не нужно.

Как сделать бетономешалку своими руками?

Чтобы получить бетон, необходимо в правильных пропорциях
смешать различные ингредиенты: вода, песок и прочее. Чтобы сделать это
максимально быстро – применяют бетономешалку. Бетон используют в ремонтных
работах при закладке фундамента дома, устройстве стяжек для стен, пола и других
строительных работ.

Повторить устройство простой бетономешалки не составляет
особых сложностей. Вот из чего она состоит:

• емкость для смешивания «ингредиентов»;
• ось вращения;
• двигатель и основа, на которой устанавливается емкость для
  перемешивания;
• внутри емкости для перемешивания устанавливают лопатки для
  лучшего взбалтывания различных компонентов.

Как видим, ничего сложного нет, а значит, сделать самодельную бетономешалку из бочки можно самостоятельно. Построив такое устройство единожды, можно обзавестись полезным в хозяйстве инструментом, который всегда будет под рукой при выполнении других строительных работ.

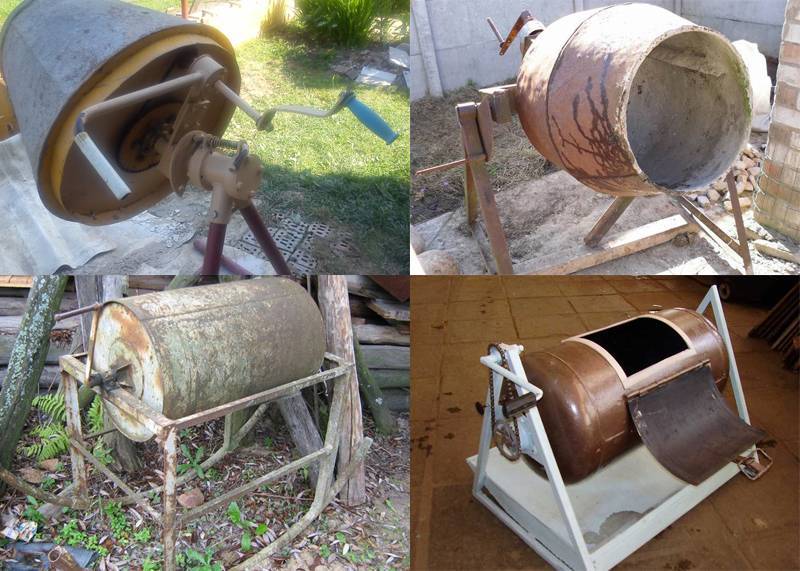

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

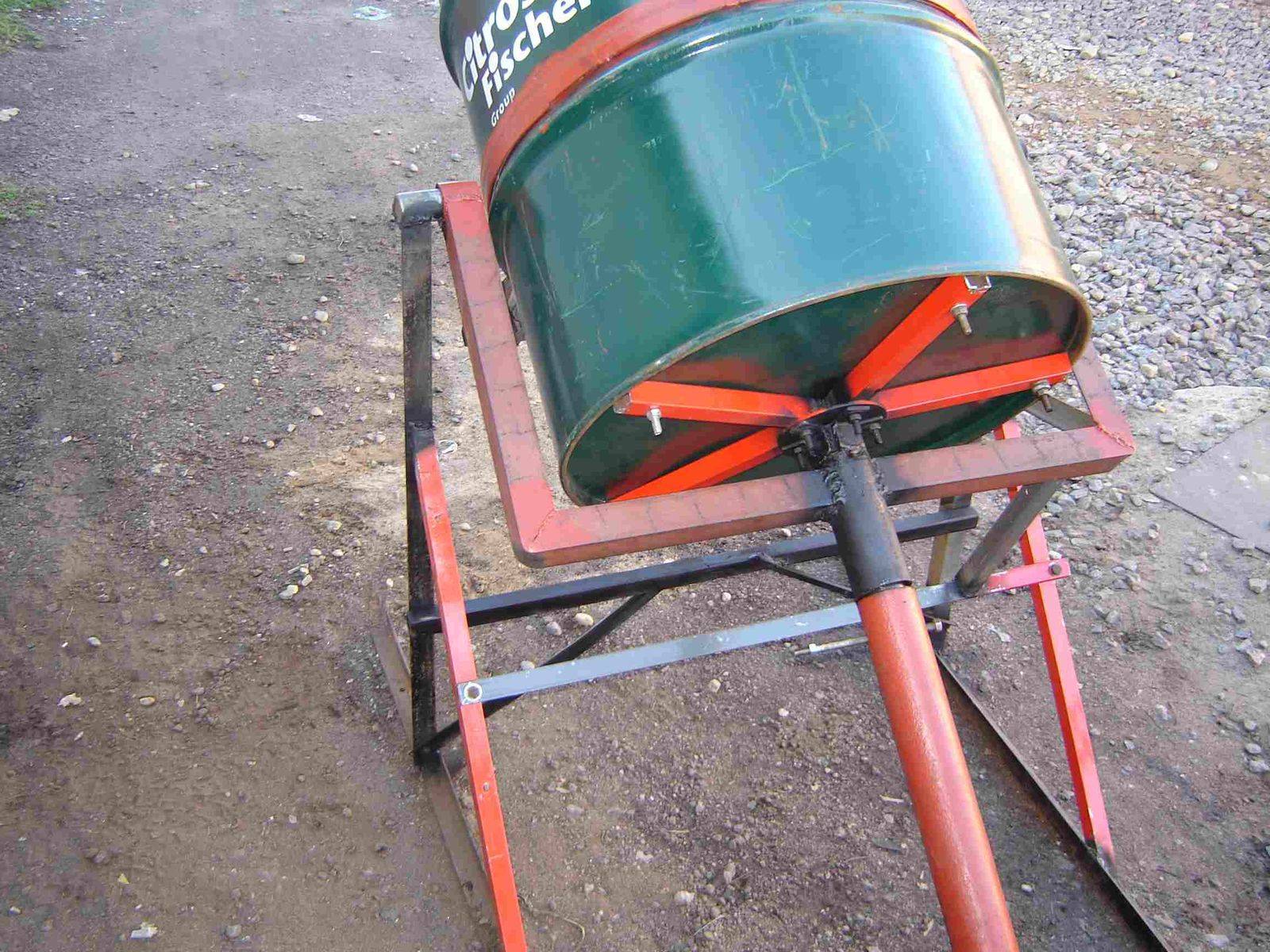

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

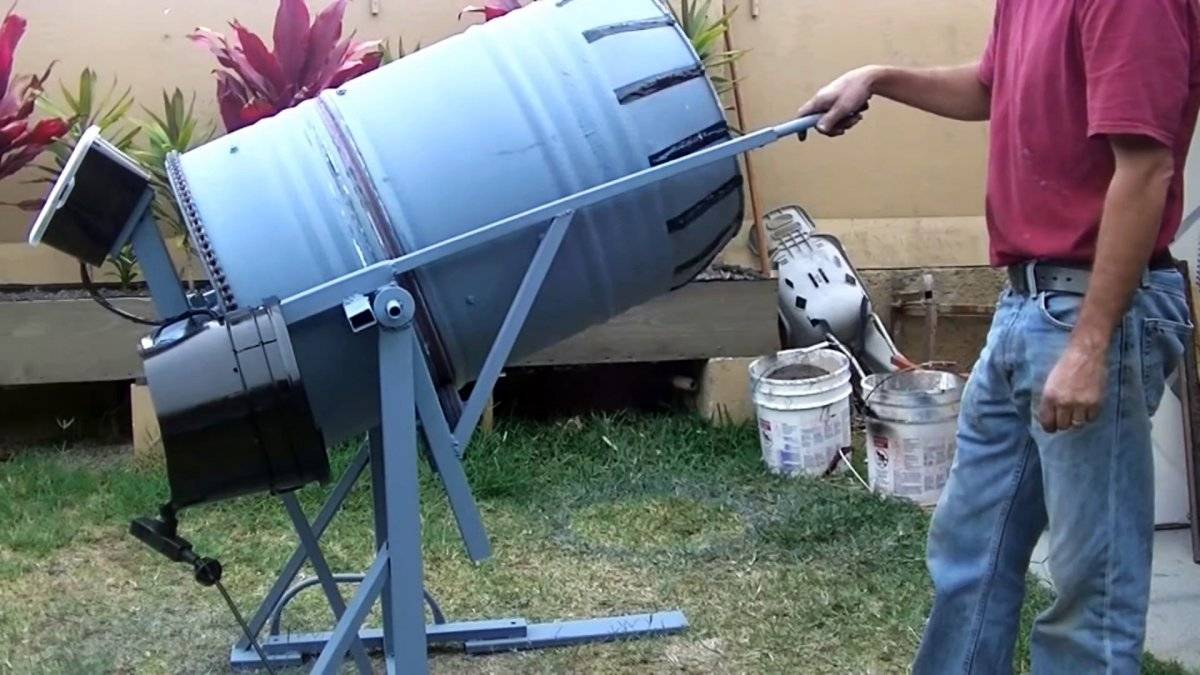

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

• Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
• Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
• Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

TWEETEAM.RU

Самодельная бетономешалка из стиральной машины

Годы полного недостатка остались сзади, на данный момент в магазинах и торговых центрах можно приобрести все что угодно, начиная от строительных материалов и заканчивая станками и оборудованием, с бытовыми бетономешалками тоже заморочек нет. Но вот неудача стоят они совершенно дорого, ну и время от времени дело даже не в стоимости. Самоделки из двигателя от стиральной машины: дровокол с двигателем от бетономешалка. К примеру, нужна она лишь на период строй и ремонтных работ, брать нет смысла и взять напрокат не у кого – что делать? Выходом может стать бетономешалка из стиральной машины, которую вы изготовите своими руками.

Стоит ли изготавливать такую самоделку?

Если ваши руки вырастают из правильного места, и вы любите «возиться с железками», то эта статья вам. «Не мудрствуя лукаво» можно очень недорого сделать очень полезную в хозяйстве вещь, пользоваться ею самому и позже давать на прокат знакомым и родственникам. Многие люди скептически относятся к самодельным вещам, считая, что заводское всегда лучше, но по сути так бывает не всегда. Приведем аргументы в пользу изготовления бетономешалки своими руками.

• Самодельная бетономешалка стоит копейки, а польза от нее точно такая же.
• Самодельную бетономешалку можно сделать по индивидуальному чертежу, например с учетом размера кузова или багажника вашего транспортного средства, на котором эта бетономешалка будет перевозиться.
• С самоделкой проще разобраться, если она выйдет из строя во время работы, ведь сделали вы ее сами, значит и починить вам ее будет легче.
• Вы, наконец, найдете достойное применение деталям от старой стиральной машины, которые валяются у вас в гараже, сарае или на балконе.

С плюсами определились, теперь поговорим о препятствиях, а препятствий этих тоже довольно много. Вот некоторые из них.

1. Изготовление кустарной бетономешалки требует времени, причем временные затраты весьма значительны.
2. Нужно уметь «обращаться с железом» и иметь желание поработать, в противном случае, лучше это дело не начинать.
3. Нужно иметь представление о конечном результате, идею и необходимые материалы и комплектующие для работы.

Важно! Чтобы сделать бетономешалку, нужно немного понимать в электрике, чтобы суметь подключить ее двигатель по инструкции

Какие материалы потребуются и что с ними делать?

Конструкция самодельной бетономешалки с двигателем не так уж сложна. Состоит она из трех главных элементов: двигателя, который приводит в движение емкость с бетоном, собственно емкости с осью и основы,на которой держится вся конструкция.

При подборе материалов и комплектующих нужно уже представлять, каких размеров будет бетономешалка. У габаритной бетономешалки большая емкость и она сможет перемешивать за один раз много бетона, но для нее потребуется мощный двигатель (от стиральной машины не подойдет). Кроме того такой агрегат в легковую машину не засунешь, придется для перевозки заказывать грузовичок, а это неудобно. Лучше сделать бетономешалку с маленькой емкостью, ее проще перемещать, к тому же для нее легче найти детали.

Как устроена бетономешалка?

Стандартная конструкция включает в себя:

• станину (она может быть как на шасси, так и стационарной);
• замешивающие рабочие органы;
• емкость, в которой происходит непосредственно процесс замешивания;
• разгрузочный механизм;
• трансмиссию;
• движущий агрегат (он может быть, к примеру, бензиновым или же электрическим).

Ознакомимся с каждой из конструктивных составляющих более детально.

1. Итак, станина представляет собой конструкцию, выполненную из профилей/труб и предназначающуюся для соединения всех частей бетономешалки в одну систему. Если агрегат небольшой, то станина может быть оснащена двумя\четырьмя колесами, чтобы легче было его транспортировать.
2. К замешивающим органам зачастую можно отнести лопасти, шнеки и прочие детали, воздействующие непосредственно на ингредиенты замешиваемого бетона.
3. Емкость – это элемент, в котором все эти ингредиенты перемешиваются. Ее объем и габариты зависят преимущественно от того, какова производительность бетономешалки.
4. Разгрузочный механизм – он, как можно судить из названия, предназначается для извлечения бетона с целью дальнейшего применения в строительных работах. Тоже может быть разным.
5. Наконец, трансмиссия с движущим агрегатом нужны для превращения той или иной энергии в движение замешивающего органа. Как уже отмечалось ранее, двигатель бывает электрический (используется чаще всего) или же бензиновый.

Самостоятельное изготовление

Заводская бетономешалка или сделанная своими руками состоит из трех основных компонентов: бадья, в которой перемешивается раствор, рама для крепления компонентов и привод – ручной или электрический (в некоторых случаях используются двигатели от мопеда или скутера).

На видео самодельная бадья для комбинированного смешивания раствора установлена на трактор Т-16:

Бадья для раствора

Во-первых, надо обдумать ее размер, учитывая что загружаться она будет на 30-40%. Больше нельзя, так как раствор будет выплескиваться и плохо перемешиваться.

Во-вторых, внимание надо обратить на форму – она должна быть грушевидной. Сверху, чтобы не выплескивалась вода и раствор, снизу – чтобы частицы бетона не забивались в углы между стенкой и дном

Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес.

Как вариант, может быть сделана бетономешалка из стиральной машины – если на чердаке завалялась старая советская круглая «стиралка», то с нее снимается бак для белья, который специально создан, чтобы внутри него крутилась жидкость. Дно усиливается, верх сужается и бак готов.

Если ничего подходящего нет, то грушу для бетономешалки можно сделать из стального листа, сечением 2-3 мм. Для днища следует взять металл потолще – порядка 5 мм – на него будет идти основная нагрузка от привода.

При диаметре 500 мм и высоте 400 получается компактная бадья, в которой, тем не менее, можно за раз приготовить 30 литров раствора.

Подробнее про конструкцию расскажут следующие чертежи:

Качественно сделать грушу для бетоносмесителя можно и не используя лопасти. На показанной схеме вместо них внутрь емкости наварены рассекатели раствора из 16 мм арматурного прута, которые дополнительно укрепляют конструкцию. Такая конструкция это отличная мешалка для арболита.

Крепление к валу происходит через ступицу от автомобильного колеса, которая приваривается или прикручивается ко дну. Если автомобильных запчастей в гараже не завалялось, то крепеж придется изготавливать вручную по чертежу.

Несущая рама

В ее конструкции могут быть самые различные вариации – здесь полная свобода действий, главное правило ее изготовления, чтобы она надежно удерживала все комплектующие и давала свободный доступ для загрузки-выгрузки бетона.

Основные различия инженерной мысли заключаются в способе выливания готового раствора, для чего делают подвижной саму бадью, либо конструируют определенным образом всю раму.

Для бадьи, изготовленной из стального листа, оптимальной будет рама, обеспечивающая ее наклон. Сама емкость присоединяется к приводу редуктора (15), на который усилие через муфту (16) приходит от двигателя (17).

Все это крепится на подрамнике (18) и поворачивается на шарнире (14). Для разных видов растворов рабочий наклон бадьи можно регулировать, для чего к подрамнику приваривается ушко (22) через которое проходит сектор (10), удерживаемый в нужном положении штырем (23).

Основных положений сектора нужно как минимум три:

Наклон 50% – для тяжелых растворов.

Наклон 30% – для легких смесей (например, штукатурных).

Горизонтальное положение чтобы промывать емкость.

Электродвигатель и редуктор

Редко эти детали покупаются отдельно – проще всего воспользоваться тем, что есть под рукой. Электродвигатель подойдет от стиральной машины, электрическая схема оттуда же, а редукторы собирают из велосипедных колес, ременных или цепных передач. Ближе всего к заводской конструкции это приваренный к днищу маховик, который крутится от «родного» бенедикса автомобильного стартера, насаженного на вал.

Все расчеты делаются отталкиваясь от следующих соображений:

• Мощность двигателя подбирается по соотношению 20 Ватт на литр раствора.
• Количество оборотов, что выдает редуктор для бадьи, должно находиться в пределах 30-50 за минуту. Меньшее количество увеличит время перемешивания, а большее будет разбрызгивать раствор или вообще вызовет центробежные силы, из-за которых перемешивание не будет происходить.
